MANUALE UTENTE Art 732-A MK IV RCF

IMPORTANTE. Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza. L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità (salvo il caso in cui sia stato espressamente progettato e costruito per l'uso all'aperto).

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. ALIMENTAZIONE DA RETE

La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o connessione dell'apparecchio con l'alimentazione inserita.

Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.

Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di alimentazione. Questo è un apparato di Classe I e per il suo funzionamento deve essere connesso ad un presa di alimentazione provvista del conduttore di terra di protezione.

Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità. Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi sono parti che possono essere utilizzate dall'utente. La presa di alimentazione a vaschetta o il connettore PowerCon® posto sul retro dell'apparato è il dispositivo di disconnessione dalla rete di alimentazione; tale dispositivo DEVE rimanere facilmente accessibile dopo l'installazione e durante l'utilizzo dell'apparato.

1. Assicurarsi che nessun oggetto o liquidi entri internamente all'apparato in quanto può causare pericolo di cortocircuito. Questo apparato non deve essere esposto a stillicidio o a spruzzi d'acqua. Assicurarsi che nessun oggetto pieno di liquido, quali vasi o analoghi recipienti, siano posti sull'apparecchio. Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.

2. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

- l'apparecchio non funziona (o funziona in modo anomalo);

- il cavo di alimentazione ha subito gravi danni;

- oggetti o liquidi sono entrati nell'apparecchio;

- l'apparecchio ha subito forti urti.

1. Qualora questo prodotto non sia utilizzato a lungo, togliere la tensione dal cavo di alimentazione (o scollegare l'alimentatore esterno).

2. Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e togliere la tensione dal cavo di alimentazione (o scollegare l'alimentatore esterno).

3. Non collegare al prodotto altri apparecchi e accessori non previsti. Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. SOSTEGNI E CARRELLI

Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

2. PERDITA DELL'UDITO

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0 dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di apparecchiature che producono campi elettromagnetici di forte intensità (per esempio trasformatori di grande di potenza), cavi di rete, linee che alimentano altoparlanti.

Gli apparati considerati nel presente manuale sono idonei per essere utilizzati in Ambienti Elettromagnetici da E1 a E3 come indicato nella Normativa EN 55103-1/2: 2009.

PRECAUZIONI D'USO

• Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.
• Non sovraccaricare questo prodotto per lunghi periodi.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell'unità.

ART7 SERIES

RCF SI PRENDE CURA DEL TUO SUONO

RCF già nel 1996, con la prima introduzione della serie ART, si è posta come azienda leader nella tecnologia delle casse acustiche attive: un range di diffusori capaci di produrre un suono perfetto e potente con un cabinet leggero e capace di sopportare l'uso di ogni giorno.

Durante gli ultimi dieci anni il team di ricerca e sviluppo di RCF ha continuato ad evolvere la tecnologia ART, sviluppando prodotti di riferimento quali ART 322-A, ART 310-A e l'ultima cassa con amplificatore digitale ART 525-A.

Il team RCF ha sempre i desideri dei propri clienti come primo obiettivo di ogni progetto, creando nuove linee di casse acustiche con caratteristiche rinnovate, sempre migliori definizione e chiarezza del suono, pesi sempre più contenuti.

L'ultimo progetto icona è ART 7 Series: un'evoluzione nella tecnologia dei diffusori attivi con un design e suono rivoluzionari.

Ogni dettaglio della ART 7 Series è stato attentamente studiato per offrire a musicisti e professionisti strumenti perfetti per amplificare le proprie performances, serata dopo serata. Materiali di alta qualità, lavorazioni di precisione, cura nell'assemblaggio e controlli di qualità estesi completano l'incredibile lavoro del team R&D di RCF.

COMPONENTI

Tutti I trasduttori della Art 7 Series sono dotati di magneti di alta potenza per una perfetta performance e per offrire il minimo peso e rendere più facile il trasporto.

Tutti i driver a compressione sono costruiti con la massima precisione grazie alle superiori tecnologie RCF di stampaggio, lavorazione ed assemblaggio. Risultati di eccellenza sono ottenuti grazie all'esperienza, il know how distribuito e standard produttivi estremamente elevati.

AMPLIFICATORI

Tutti i diffusori Art 7 Series sono equipaggiati con un amplificatore Digitale di nuova generazione da 750 Watt, 500 Watt per i woofers e 250 Watt per i compression drivers. Il risultato sono una pressione acustica elevatissima, distorsioni bassissime ed un suono incredibilmente naturale. Ogni amplificatore presenta ingessi bilanciati XLR/jack (Combo), link di uscita XLR, controllo di volume ed un tasto di selezione dell'equalizzazione EQ Mode (Flat/Boost), selletore MIC/Line. L'amplificatore è dotato di una robusta struttura di alluminio che non solo lo rende robusto durante il trasporto e gli urti ma assiste la dissipazione termica. Tutti gli amplificatori Art 7 Series sono dotati di sezione di alimentazione PFC per erogare la massima potenza anche con cadute di tensione.

Il diffusore Art 708-A MK4 è dotato di un amplificatore da 400 Watt (300 Watt per il woofer, 100 Watt per il driver)

MOBILI

Il nuovo design della Art 7 Series risulta aggressivo pur mantenendo caratteristiche ergonomiche familiari alla serie ART ed è il risultato di estese ricerche sia acustiche che funzionali.

I diffusori a 2 vie Art 7 Series sono stampati in speciale polipropilene composito e sono progettati in modo da smorzare le vibrazioni della struttura anche ai massimi volumi. I condotti reflex sono stati riprogettati per offrire una maggior efficienza. ART 710A MK4 sono dotati di una maniglia superiore con inserto in gomma per una perfetta trasportabilità; i modelli più grandi sono dotati di 3 maniglie dal design ergonomico, tutte con inserto in gomma - 2 sui lati ed una superiore. Su tutti i modelli è presente un inserto a tazza in acciaio per l'installazione del diffusore. La forma dei nuovi cabinet consente per tutti i modelli l'uso in configurazione standard o in posizione stage monitor. Due inserti filettati M10 permettono il collegamento agli accessori di installazione nelle applicazioni fisse.

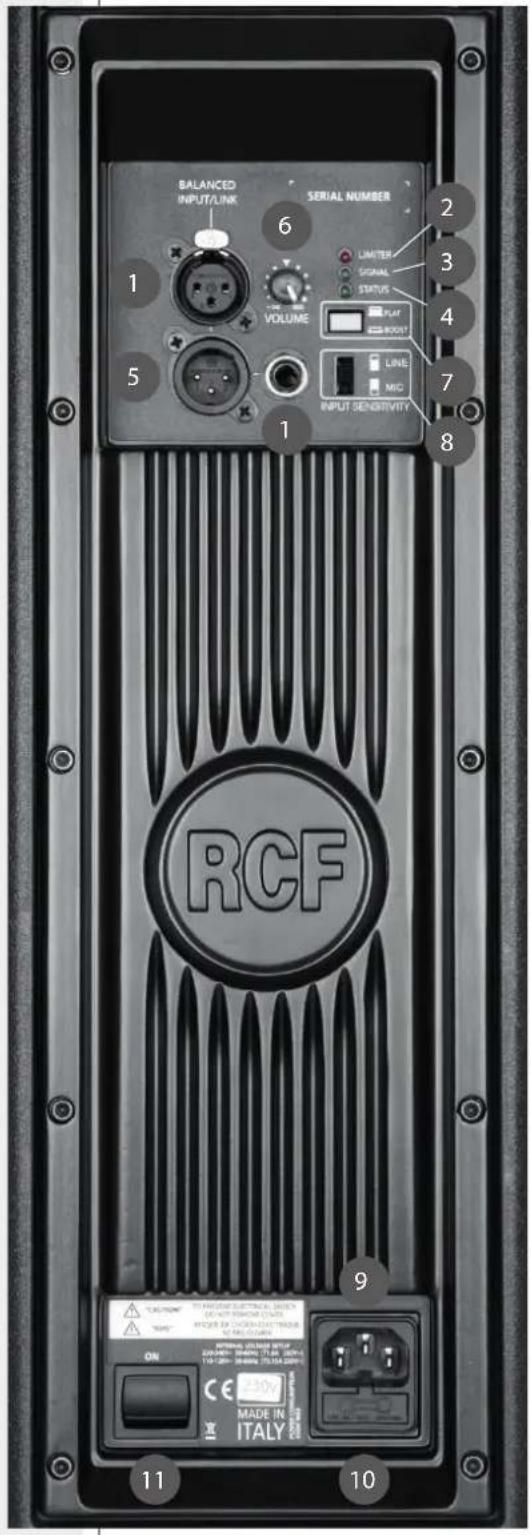

CARATTERISTICHE E CONTROLLI DEL PANNELLO POSTERIORE

1 INGRESSO JACK/XLR (SBILANCIATO/BILANCIATO)

Il sistema accetta connettori di ingresso Jack o XLR.

2 LED DI INSERIMANTO DEL LIMITER

L'amplificatore è dotato di un circuito di limiter in modo da prevenire il clipping dell'amplificatore o di sovraccaricare gli altoparlanti. Quando il circuito di soft clipping è attivo il LED lampeggia con colore ARANCIONE. E' accettabile che il LED lampeggi occasionalmente. Se il LED lampeggia frequentemente o si accende di continuo ridurre il segnale in ingresso.

3 LED DI PRESENZA DEL SEGNALE

Il LED di segnale si accende con colore VERDE se è presente segnale audio all'ingresso XLR.

4 LED DI STATUS

Il led di status lampeggia se è attiva la protezione termica.

5 USCITA SEGNALE XLR MASCHIO

Il connettore XLR di loop del segnale permette la connessione a catena di più diffusori.

6 CONTROLLO DI LIVELLO

Varia il volume del diffusore.

7 FLAT/BOOST

Il pulsante imposta l'equalizzazione Flat o Boost. Quest'ultima agisce come loudness per applicazioni musica quando il diffusore acustico viene impiegato a bassi livelli di volume. Per tutte le altre applicazioni voce, dal vivo o di musica riprodotta ad alto volume si consiglia l'uso dell'equalizzazione nella posizione Flat.

8 MIC/LINE

Posizionare il selettore in LINE per l'utilizzo di una sorgente a livello linea (0 dB) o MIC per l'utilizzo di un microfono.

9 VASCHETTA IEC DEL CONNETTORE DI ALIMENTAZIONE

Presa per il cavo di rete.

10 PORTAFUSIBILE. Alloggio per fusibile di rete.

11 INTERRUTTORE GENERALE

L'interruttore generale permette l'accensione e lo spegnimento dell'apparecchio una volta che questo sia collegato alla rete di alimentazione.

BALANCED INPUT/LINK SERIAL NUMBER 1 2 3 4 5 VOLUME LIMITER SIGNAL STATUS PLAY BOOST LINE MIC INPUT SENSITIVITY 1 8 RCF 9 10 11 11

CONNESSIONI

Il connettore di ingresso XLR segue il seguente standard AES:

PIN 1 = TERRA (GROUND ; SHIELD)

PIN 2 = LATO CALDO (HOT ; +)

PIN 3 = LATO FREDDO (COLD ; -)

PRIMA DI CONNETTERE IL DIFFUSORE

Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di corrente. La prima cosa da fare quando montate il vostro impianto di amplificazione è assicurarvi che il selettore di tensione di alimentazione sia sulla posizione giusta, che per i paesi europei è 230 volt. Salvo manomissioni il selettore sarà già sulla posizione relativa alla tensione corretta, ma una veloce controllo vi eviterà i fastidi causati dall'eventuale manomissione da parte di persone non autorizzate. In caso sia necessario cambiare la tensione di alimentazione rivolgersi al proprio rivenditore o centro assistenza.

PRIMA DI ACCENDERE IL DIFFUSORE

A questo punto potete inserire il connettore di alimentazione e il connettore di segnale, ma prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarà un mixer); è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori in presenza di forti segnali in ingresso (evitando di causare danni al diffusore stesso ma soprattutto alle persone che vi si possono trovare davanti) e inoltre di far arrivare agli altoparlanti e al pubblico i fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo.

A questo punto potete accendere il diffusore e alzare il controllo di livello fino alla linea marcatrice presente sulla scala tra "0" e "MAX", per poi correggere successivamente il livello a seconda delle necessità.

INSTALLAZIONE DEL DIFFUSORE

Il diffusore è provvisto di un adattatore per supporto a stand di 35 mm. I diffusori ART devono essere utilizzati solo per mezzo di accessori originali ed approvati.

ATTENZIONE: Non sospendere mai il diffusore per mezzo delle maniglie. Le maniglie sono state progettate per il orto del diffusore, non per la sua sospensione.

AVVERTENZA: L'utilizzo dei diffusori con gli accessori Stand e pole mount deve essere effettuato solo da personale qualificato e con adeguata formazione ed esperienza nell'installazione di sistemi professionali. In ogni modo è responsabilità finale dell'utilizzatore/installatore l'installazione dell'apparato/sistema in condizioni di sicurezza tali da evitare qualsiasi pericolo di ribaltamento e danni a persone, animali e cose.

AVVERTENZA: Nell'utilizzo del prodotto con il supporto per il subwoofer (pole-mount), al fine di evitare pericoli di ribaltamento e di danni a persone, animali e cose, prima di procedere all'installazione del sistema, verificare sul sito RCF le configurazioni ammesse e le indicazioni e prescrizioni relative agli accessori a corredo degli stessi. In ogni modo assicurarsi che il subwoofer di supporto del diffusore sia posizionato su una superficie orizzontale e priva di inclinazioni.

PROTEZIONI

I diffusori attivi serie ART sono provvisti di un completo sistema di circuiti di protezione, questo vi permetterà di lavorare nella più assoluta tranquillità. Due led sul pannello posteriore del diffusore segnalano lo stato di funzionamento dell'amplificatore: un led verde segnala lo stato di accensione e un led rosso segnala l'entrata in funzione del limiter di protezione. Questo circuito agisce in modo quasi impercettibile sul segnale audio, regolandone il livello automaticamente entro i limiti accettati. Se comunque vedete che questa spia resta accesa per lunghi momenti, è bene regolare più basso il livello dal mixer o dal controllo di volume del diffusore.

SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF)

SELEZIONE 200-240 Volt, 50 HZ:

VALORE FUSIBILE T3.15 A L 250V

SELEZIONE 100-120 Volt, 60 HZ:

VALORE FUSIBILE T6.3 A L 250V

ACOUSTICAL	ART 708-A	ART 710-A	ART 712-A	ART 715-A	ART 732-A	ART 735-A	ART 745-A
Frequency response	60 - 20 kHz 50 -	20 kHz 50 - 20 kHz	45 - 20 kHz 50 - 20	kHz 45 - 20 kHz	45 - 20 kHz
Max SPL	127 dB 129 dB	129 dB 130 dB 131	dB 132 dB 133 dB
Horizontal Coverage	90° 90° 90° 90°	90° 90° 90°
Vertical Coverage	70° 70° 60° 60°	60° 60° 60°
Crossover point	1.600 Hz 1.600 Hz	1.600 Hz 1.600 Hz	700 Hz 800 Hz	650 Hz
TRANSDUCERS
Low frequency	8", 2" v.c. 10",	2.5" v.c. 12", 2.5"	v.c. 15", 3" v.c. 12",	2.5" v.c. 15", 3.5"	v.c. 15", 3.5" v.c.
High frequency	1", 1.5" v.c. 1",	1.7" v.c. 1", 1.7"	v.c. 1", 1.7" v.c. 1.4",	3.0" v.c. 1.4",	3.0" v.c. 1.5", 4.0" v.c.
AMPLIFIER
Total power PEAK	800 Watt	1400 Watt	1400 Watt	1400 Watt	1400 Watt	1400 Watt	1400 Watt
Low section PEAK	600 Watt	1000 Watt	1000 Watt	1000 Watt	1000 Watt	1000 Watt	1000 Watt
High section PEAK	200 Watt	400 Watt	400 Watt	400 Watt	400 Watt	400 Watt	400 Watt
Total power RMS	400 Watt	700 Watt	700 Watt	700 Watt	700 Watt	700 Watt	700 Watt
Low section RMS	300 Watt	500 Watt	500 Watt	500 Watt	500 Watt	500 Watt	500 Watt
High section RMS	100 Watt	200 Watt	200 Watt	200 Watt	200 Watt	200 Watt	200 Watt
