MediaOne M50 - Schermo SAMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LED
Marca	Samson
Modello	MediaOne M50
Dimensione dello schermo	50 pollici (127 cm)
Risoluzione	3840 x 2160 pixel (4K UHD)
Connettività	HDMI 2.0, DisplayPort 1.4, USB-C, jack audio
Dimensioni (con base)	112 x 65 x 25 cm
Peso (con base)	15,5 kg
Alimentazione	100-240 V, 50/60 Hz
Consumo energetico	100 W (tipico), 0,5 W in standby
Funzioni principali	HDR10, tecnologia anti-luce blu, altoparlanti integrati (2 x 10 W)
Angolo di visione	178° / 178°
Luminosità	400 cd/m²
Frequenza di aggiornamento	60 Hz
Tempo di risposta	8 ms
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Sicurezza	Ventilazione adeguata; non ostruire le aperture; utilizzare una presa a muro con messa a terra
Ricambi e riparabilità	Indice di riparabilità: 7/10; pezzi disponibili: alimentatore, scheda madre
Informazioni generali	Garanzia 2 anni; supporto VESA 400 x 400 mm

Domande frequenti - MediaOne M50 SAMSON

Qual è la dimensione dello schermo del Samson MediaOne M50?

Il Samson MediaOne M50 ha uno schermo da 50 pollici (127 cm) di diagonale.

Qual è la risoluzione massima supportata?

Il monitor supporta una risoluzione 4K UHD di 3840 x 2160 pixel.

Quali sono le porte di connessione disponibili?

Dispone di porte HDMI 2.0, DisplayPort 1.4, USB-C e un jack audio.

Il monitor include altoparlanti?

Sì, è dotato di due altoparlanti integrati da 10 W ciascuno.

Qual è il peso del MediaOne M50 con la sua base?

Il peso totale con la base è di circa 15,5 kg.

Come pulire lo schermo del monitor?

Utilizzare un panno morbido e asciutto per pulire lo schermo. Evitare prodotti abrasivi o liquidi.

Qual è il consumo energetico tipico?

Il consumo energetico tipico è di 100 W, e di 0,5 W in modalità standby.

Il monitor è compatibile con il montaggio a parete?

Sì, è compatibile con i supporti VESA 400 x 400 mm.

Qual è la durata della garanzia del prodotto?

La garanzia standard è di 2 anni per il Samson MediaOne M50.

Cosa fare in caso di problemi di visualizzazione?

Verificare i cavi di connessione, la sorgente di ingresso e riavviare il monitor. Consultare la sezione di risoluzione dei problemi del manuale se il problema persiste.

MANUALE UTENTE MediaOne M50 SAMSON

Il simbolo del fulmine con punta a forma di freccia all'interno di un triangolo equilatero indica la presenza di tensione pericolosa non isolata all'interno del prodotto di potenza tale da costituire rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero indica la presenza di istruzioni importanti sul funzionamento o la manutenzione dell'apparecchio nella documentazione fornita insieme al prodotto.

AVVERTENZA: Per ridurre il rischio di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità, non rimuovere il coperchio (o il retro) poiché all'interno non vi sono parti riparabili dall'utente. Affidare la manutenzione a personale di assistenza qualificato

Nota FCC

1. Questo dispositivo è conforme con la Parte 15 delle norme FCC. Il funzionamento è sub- ordinato alle due condizioni seguenti:

(1) Questo dispositivo non può causare interferenze dannose.

(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che possano causare un funzionamento indesiderato.

1. Cambiamenti o modifiche non approvati espressamente dalla parte responsabile della conformità possono rendere nulla l'autorità dell'utente a utilizzare l'apparecchio.

Il prodotto non va smaltito con i rifiuti domestici generici. Esiste un sistema di raccolta separata per gli apparecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio.

Gli utenti privati dei 28 stati membri di UE, Svizzera e Norvegia possono portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di nuovo un prodotto simile).

Gli utenti privati dei Paesi non compresi tra quelli summenzionati devono contattare le autorità locali per conoscere la corretta modalità di smaltimento.

In questo modo il prodotto sarà sottoposto al trattamento, recupero e riciclaggio necessari, prevenendo i potenziali effetti negativi sull'ambiente e la salute umana.

Importanti indicazioni di sicurezza

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Osservare tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non usare l'apparecchio in prossimità di acqua.
6. Pulire esclusivamente con un panno asciutto.
7. Non bloccare le aperture di ventilazione. Installare secondo le istruzioni del costruttore.
8. Non installare in prossimità di fonti di calore come radiatori, diffusori di aria calda, stufe o altri apparecchi (amplificatori compresi) che producono calore.
9. Non rimuovere gli elementi di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata è dotata di due lamelle, di cui una più larga dell'altra. Una spina con messa a terra è dotata di due lamelle e un terzo contatto di terra. La lamella larga e quella di messa a terra sono dispositivi di sicurezza. Se la spina fornita non si adatta alla presa di corrente, consulta un elettricista per sostituire la presa.
10. Installa il cavo di alimentazione affinché non venga calpestato o schiacciato, in particolare in corrispondenza della spina, dalla presa e del punto di uscita dall'apparecchio.
11. Usa esclusivamente accessori raccomandati dal costruttore.
12. Usa esclusivamente con carrello, stand, treppiede, supporto o tavolo specificato dal costruttore o venduto insieme all'apparecchio. Quando utilizzi un carrello, presta attenzione durante lo spostamento della combinazione carrello/apparecchio per evitare lesioni dovute al ribaltamento.

13. Scollega l'apparecchio dalla rete elettrica durante i temporali o in caso di mancato utilizzo per periodi prolungati.

14. Affida qualsiasi intervento di assistenza al personale qualificato. È necessario un intervento se l'apparecchio ha subito danni di qualsiasi tipo, ad esempio al cavo di alimentazione o alla spina, se al suo interno sono penetrati liquidi o oggetti, se è stato esposto alla pioggia o all'umidità, o se non funziona correttamente, o se è caduto.

15. Non esporre l'apparecchio a schizzi o gocce d'acqua e non collocare oggetti pieni d'acqua, ad esempio vasi, sull'apparecchio.

16. Attenzione! Per evitare il rischio di scossa elettrica, inserisci completamente la lamella larga nella fessura corrispondente.

17. Assicura una buona ventilazione intorno all'intera unità.

18. L'uso di apparecchi in climi temperati

19. AVVERTENZA: La spina di alimentazione/l'accoppiatore dell'apparecchio viene utilizzata/o come dispositivo di disconnessione, il dispositivo di disconnessione deve rimanere facilmente utilizzabile.

20. Questa apparecchiatura è un apparecchio elettrico di classe II o doppio isolamento. È stato progettato in modo tale da non richiedere una connessione per la protezione di terra.

21. Nessuna fonte di fiamma libera, come candele accese, dovrebbe essere collocata sull'apparecchio.

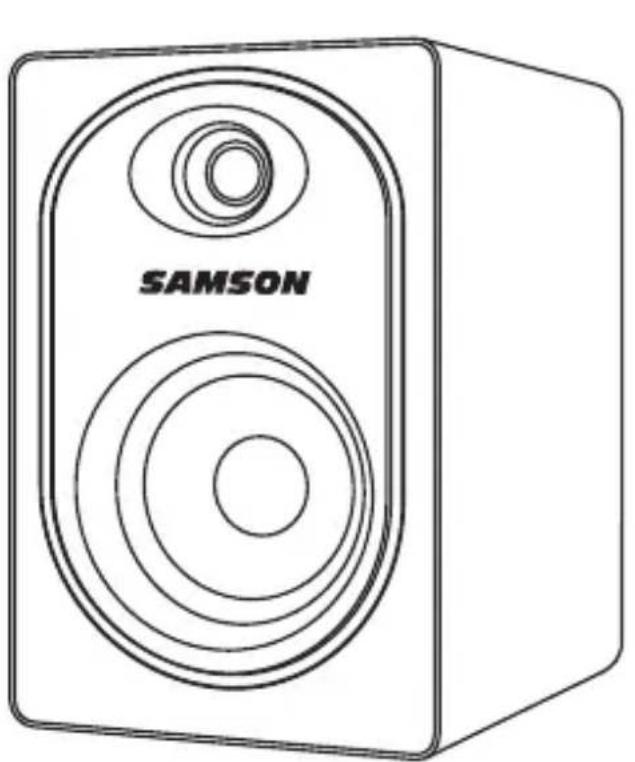

Introduzione

Grazie per aver acquistato i monitor MediaOne M50 Powered Studio di Samson. Che tu abbia bisogno di un sistema di monitor per il tuo studio di registrazione, la tua suite di produzione video o se desideri solo gli altoparlanti migliori per giocare e ascoltare musica sul tuo computer, gli altoparlanti MediaOne M50 sono la soluzione perfetta. Il sistema di monitoraggio produce un suono potente e completo grazie all'amplificatore interno, woofer in copolimero da 5.25" a gamma estesa e tweeter a cupola in seta da 3/4". Inoltre, il sistema MediaOne offre bassi profondi ed alti prolungati di dimensioni sorprendentemente compatte.

Il sistema MediaOne M50 include un monitor alimentato per il lato destro e un monitor passivo per il lato sinistro. Per una facile integrazione gli altoparlanti sono dotati di ingressi RCA sul pannello posteriore e uscita Stereo / Sub da 1/8 "(3,5 mm) per estendere il sistema. Per una questione di privacy dell'ascolto, gli altoparlanti si disattivano quando sono collegate due cuffie.

Nella confezione troverai una scheda di registrazione allegata - ti preghiamo di non dimenticare di seguire le istruzioni per poter ricevere assistenza tecnica online e per poterti inviare informazioni aggiornate su questo e altri prodotti Samson in futuro. Si raccomanda di conservare i seguenti dati come riferimento, oltre a una copia della ricevuta di acquisto:Numero di serie:

Data di acquisto: ____

Nome del rivenditore: ____

In caso di domande o commenti riguardanti i monitor MediaOne M50 Powered Studio o qualsiasi altro prodotto di Samson, non esitare a contattarci all'indirizzo [e-mail].

Seguendo le istruzioni per la cura e la manutenzione, MediaOnce M50 funzionerà senza problemi per diversi anni. Per eventuali interventi di assistenza sul vostro MediaOne M50, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Visita il sito www.samsontech.com/ra per ottenere un numero RA prima della spedizione dell'unità. Conserva i materiali di imballaggio originali e, se possibile, invia il prodotto nel suo imballo originale. Se il tuo MediaOne M50 è stato acquistato al di fuori degli Stati Uniti, contatta il tuo distributore locale per i dettagli in merito alla garanzia e informazioni in materia di assistenza.

• Diffusori portati e sintonizzati che forniscono un monitoraggio estremamente accurato per la registrazione desktop, la riproduzione e le applicazioni multimediali.
• Woofer in copolimero da 5,25" (13,3 cm) con bordi in butile
• Driver a cupola in seta da 3\4" ad alta frequenza inserito in una guida d'onda personalizzata.
• Controlli di volume del pannello anteriore
• Jack per cuffie stereo da 1/8" (3,5 mm)sul pannello anteriore
• Gli RCA sul pannello posteriore e gli ingressi da 1/8" (3.5mm) accettano input a livello di linea da -10 dBV
  • 1/8" (3,5 mm) stereo/sub uscita
• Costruzione solida di MDF (Medium Density Fiberboard)
• La modalità standby automatica riduce il consumo energetico

Le connessioni di ingresso principale MediaOne M50 possono essere effettuate tramite gli ingressi RCA del pannello posteriore. Segui i semplici passaggi e lo schema sottostante per collegare una sorgente audio agli altoparlanti.

1. Collega gli altoparlanti sinistro e destro utilizzando i due conduttori inclusi da 1/8 "(3,5 mm).
2. Ruota il controllo del volume MediaOne M50 completamente in senso antiorario finché non fa clic sull'impostazione minima/disattivata.
3. Collega MediaOne M50 a una presa di corrente CA utilizzando il cavo di alimentazione in dotazione.
4. Collegare l'uscita audio dalla sorgente audio come un computer o un dispositivo audio portatile agli ingressi RCA o agli ingressi da 1/8" (3,5 mm) dell'altoparlante destro di MediaOne M50.
5. Ruota il controllo del volume in senso orario finché non scatta per attivare gli altoparlanti di MediaOne M50. La spia di alimentazione bianca sul pannello frontale si accenderà.
6. Riproduci la musica dalla sorgente audio e aumenta lentamente il volume di MediaOne M50 a un livello di ascolto confortevole.

Nota bene: Prima di collegare e accendere, ricorda la regola "ultimo acceso, primo spento" degli altoparlanti alimentati. Quando accendi il sistema, assicurati che tutti i cavi siano collegati, accendi il mixer e tutti gli altri dispositivi esterni, e poi accendi l'ultima volta MediaOne M50. Quando si spegne, spegni MediaOne M50 prima e poi il mixer e l'attrezzatura esterna.

Modalità Standby

Per risparmiare energia, gli altoparlanti MediaOne M50 entrano in modalità Standby quando nessun segnale è preimpostato in qualsiasi momento per più di 30 minuti. L'indicatore di alimentazione del pannello anteriore si spegne, anche con l'interruttore di accensione in posizione On. Gli altoparlanti si attivano automaticamente quando si passa il segnale attraverso gli ingressi.

Aggiunta di un Subwoofer Attivo

Aggiungere un subwoofer per estendere la risposta alle basse frequenze del sistema di monitoraggio può essere utile quando si mixa la propria musica. In genere, è meglio impostare il livello del subwoofer su un valore uguale a quello dei diffusori principali.

- Poiché le frequenze dei bassi profondi sono non-direzionali, per le nostre orecchie è difficile individuare la sorgente sonora e la collocazione precisa del subwoofer non è così cruciale come i diffusori principali. La posizione ideale è tra i due altoparlanti principali. Se noti che ci sono frequenze che suonano

più silenziose di altre, sposta leggermente il subwoofer verso sinistra o verso destra. Per aggiungere un subwoofer amplificato agli altoparlanti MediaOne M50 per creare un sistema 2.1:Collega la sorgente audio agli ingressi RCA sinistro e destro di MediaOne M50.

• Collega l'uscita STEREO/SUB MediaOne M50 da 1/8" agli ingressi della linea sinistra e destra del subwoofer attivo.
• Riproduci musica dalla tua sorgente audio.
• Accendi MediaOne M50 al livello di ascolto desiderato.
• Alza il livello del subwoofer al livello desiderato.

Nota: Il pannello frontale del volume MediaOne M50 controlla il livello dell'intero sistema.

Altoparlante amplificato (altoparlante destro)

1. Tweeter - tweeter a cupola in seta da 3\4" impostato su una guida d'onda personalizzata
2. Driver a bassa frequenza - Woofer da 5,25" per impieghi gravosi con cono in polipropilene e rivestimento in butile per estendere la risposta alle basse frequenze
3. Potenza/VOLUME (attivo) - Questa manopola controlla la quantità complessiva del livello di uscita. Ruota la manopola in senso orario per accendere il sistema. Ruota la manopola in senso antiorario fino al "clic" per spegnere il sistema.
4. Jack Cuffie - jack da 1/8" (3,5 mm) uscita stereo per connettere le cuffie. I monitor si disattivano automaticamente quando le cuffie sono collegate
5. Indicatore di alimentazione (attivo) - II LED bianco si accende per indicare che l'unità è accesa.
6. INGRESSO - Connettori di ingresso di tipo RCA non bilanciato, stereo, per collegare l'uscita audio da dispositivi di livello consumer (-10dBV) come un computer, un lettore MP3 o uno smartphone. Il connettore rosso è per l'ingresso destro e il bianco è per quello sinistro.
7. Interruttore Bass Boost- Questo interruttore attiva un aumento dei bassi per migliorare la risposta alle basse frequenze.

10. USCITA PER ALTOPARLANTE SINISTRO

1. 1/8" INGRESSO STEREO - 1/8" (3,5 mm) Jack di ingresso stereo per connettere una sorgente audio di livello linea.
2. 1/8"STEREO/SUB OUT - Questo jack da 1/8" (3,5 mm) emette audio stereo completo per il collegamento a un dispositivo audio esterno od a un subwoofer attivo.
3. Jack da 1/8 "(3,5 mm) per il collegamento dell'altoparlante di estensione passivo sinistro utilizzando il cavo per altoparlante a due conduttori incluso.
4. INGRESSOCA- Collega qui il cavo di alimentazione in dotazione
5. Porta dei Bassi - Porta bassi a bassa frequenza sintonizzata per estendere la parte bassa degli altoparlanti. Non bloccare le porte in quanto ciò limiterà le prestazioni generali degli altoparlanti.
6. PER ALTOPARLANTE SINISTRO - Jack da 1/8 "(3,5 mm) per il collegamento dell'altoparlante di estensione passivo sinistro utilizzando il cavo per altoparlante a due conduttori incluso.

Altoparlante passivo (altoparlante sinistro)

Posizionamento degli altoparlanti

Un obiettivo importante quando si impostano i monitor da studio è quello di ottenere la migliore immagine stereo possibile. I monitor MediaOne M50 sono progettati per essere utilizzati in posizione verticale, con tweeter e woofer in linea simmetrica. Non posizionare questi altoparlanti orizzontalmente poiché ciò causerebbe uno scostamento nel suono tra il woofer e il tweeter, limitando la possibilità di trovare posizioni di ascolto ottimali.

Il monitoraggio Near Field (vicino all'ascoltatore) è diventato la scelta di molti ingegneri a causa del costo e della complessità associati al montaggio dei monitor su una parete. Posizionare correttamente i monitor da studio è molto importante. Il posizionamento corretto non solo crea l'immagine stereo corretta, ma riduce anche al minimo gli effetti dei riflessi della stanza. Questo è particolarmente importante negli studi di progetto di oggi, che sono spesso spazi multiuso. Prendendo un po' di tempo e ascoltando attentamente durante l'impostazione dei monitor, è possibile creare un ambiente di ascolto ottimale.

La considerazione più importante nella valutazione dell'acustica della stanza è la presenza di superfici riflettenti vicino all'area di monitoraggio. Queste possono includere piani piatti, specchi di vetro o immagini incorniciate, grandi pareti aperte e persino la superficie della console di missaggio. La maggior parte del suono riflettente alla fine raggiungerà la posizione di ascolto, ma poiché è leggermente ritardata dalla sorgente diretta, il risultato è l'annullamento casuale di alcune frequenze o il filtraggio a pettine. Se possibile, rimuovere tutte le superfici riflettenti. Si potrebbero anche rivestire con schiuma acustica i muri vicino ai monitor.

Quando si posizionano i monitor, si desidera impostare ciò che viene comunemente definito "triangolo mix" (mostrato sotto). In questa configurazione ideale, lo spazio tra il monitor sinistro e destro è uguale alla distanza dall'ascoltatore verso ciascun monitor, formando un triangolo equilatero.

Specifiche tecniche

Altoparlanti a Bassa frequenza 5,25" (134,09 mm) woofer, cono in polipropilene con rivestimento in butile

Altoparlanti ad Alta frequenza 3/4" tweeter a cupola in seta

Risposta di frequenza 50-20kHz (-3dB)

Amplificatore di Potenza

Nominale 2 x 40 watt (Picco)

Distorsione

(Distorsione Armonica Totale) <0,9%

Rapporto segnale/rumore >83 dB

Ingressi Connettori RCA (pannello posteriore), 1/8" (3,5 mm)

Cuffie 1/8" (3,5 mm) Uscita Stereo

Stereo/sub uscita 1/8"(3,5 mm)

Comandi Aumento Bassi Potenza / Manopola di Volume, Inte

Indicatori Bianco (Potenza))

Diffusore MDF con rivestimento in vinile strutturato

Dimensioni (LxPxH) 7,1" x 8,24" x 10,75" 180 mm x 209 mm x 273 mm

Peso 14,33lb 6,5kg

Samson migliora continuamente i suoi prodotti, pertanto specifiche tecniche e immagini sono soggette a modifica senza preavviso.

Samson Technologies Corp.

278-B Duffy Ave

Hicksville, New York 11801

Phone: 1-800-3-SAMSON (1-800-372-6766)

www.samsontech.com
