HHP67000/1LX - Cappa aspirante HOOVER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Hoover
Modello	HHP67000/1LX
Dimensioni (L x P x A)	60 x 50 x 50 cm
Peso	12 kg
Alimentazione	220-240 V, 50/60 Hz
Potenza motore	200 W
Portata d'aria massima	650 m³/h
Numero di velocità	3 + intensivo
Livello sonoro massimo	65 dB
Tipo di filtro	Filtro antigrasso metallico + filtro al carbone (opzionale)
Illuminazione	LED 2 x 3 W
Funzioni	Estrazione, ricircolo
Classe energetica	A
Altezza minima sopra il piano cottura	65 cm
Tipo di installazione	Incassabile o sospesa
Materiale	Acciaio inossidabile
Colore	Inox
Comandi	Pulsanti
Garanzia	2 anni
Pezzi di ricambio disponibili	Filtri, lampadine
Manutenzione dei filtri	Pulizia mensile del filtro antigrasso; sostituzione del filtro al carbone ogni 6 mesi

Domande frequenti - HHP67000/1LX HOOVER

Come installare la cappa Hoover HHP67000/1LX?

L'installazione deve essere eseguita da un professionista qualificato. La cappa deve essere fissata saldamente alla parete o al soffitto, a un'altezza minima di 65 cm sopra il piano cottura. Assicurarsi di rispettare le distanze di sicurezza e di collegare il condotto di evacuazione se si utilizza la modalità estrazione.

Quali sono le modalità di funzionamento disponibili?

La cappa può funzionare in modalità estrazione (evacuazione all'esterno) o in modalità ricircolo (filtrazione dell'aria con un filtro al carbone). La modalità ricircolo richiede l'acquisto di un filtro al carbone adatto.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si puliscono in lavastoviglie o a mano con acqua calda e detersivo. Lasciarli asciugare completamente prima di rimetterli. Si consiglia una pulizia mensile per mantenere le prestazioni.

Quando è necessario sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 6 mesi in condizioni normali, o più frequentemente se si cucina molto. Un filtro saturo riduce l'efficienza della cappa e può generare odori.

Perché la mia cappa fa rumore?

Il rumore può provenire da vibrazioni, da un motore sporco o da un filtro ostruito. Verificare che la cappa sia ben fissata, pulire i filtri e assicurarsi che nulla ostruisca il condotto. Un livello sonoro di 65 dB alla massima velocità è normale.

Come cambiare la lampadina LED?

L'illuminazione LED è integrata e non può essere sostituita dall'utente. In caso di guasto, contattare il servizio post-vendita Hoover per la sostituzione.

Si può usare la cappa senza condotto di evacuazione?

Sì, in modalità ricircolo. Basta installare un filtro al carbone (non fornito) e chiudere l'uscita dell'aria. L'aria filtrata viene poi ricircolata in cucina.

Qual è l'altezza ideale per installare la cappa?

L'altezza minima deve essere di 65 cm tra la cappa e un piano cottura elettrico, e di 75 cm per un piano cottura a gas. Rispettare sempre le istruzioni del produttore per una sicurezza ottimale.

Come risolvere un problema di calo della portata d'aria?

Verificare prima che i filtri antigrasso non siano intasati. Pulirli o sostituirli se necessario. Controllare anche lo stato del filtro al carbone (se installato) e assicurarsi che il condotto di evacuazione non sia ostruito.

Dove trovare pezzi di ricambio per la cappa Hoover?

I pezzi di ricambio come filtri e lampadine sono disponibili sul sito ufficiale Hoover o presso rivenditori autorizzati. Utilizzare il numero di modello HHP67000/1LX per ordinare i pezzi giusti.

MANUALE UTENTE HHP67000/1LX HOOVER

IT Manuale di istruzioni 29

Cappa Manuale di istruzioni

Indice

1. Istruzioni di sicurezza....31
2. Installazione .... 33
3. Inizio dell'utilizzo della cappa 36
4. Guida all'individuazione dei problemi 37
5. Manutenzione e pulizia .... 38
6. Protezione ambientale 42

ISTRUZIONI DI SICUREZZA

Questo manuale spiega il corretto montaggio e l'utilizzo della cappa, si prega di leggerlo attentamente anche se siete già abituati all'utilizzo di questo prodotto. Tenere il manuale a portata di mano per consultarlo all'occorrenza.

Procedure da evitare:

• Non cercare di utilizzare la cappa senza i filtri per grasso oppure se i filtri sono eccessivamente sporchi di grasso!
• Non montare la cappa sopra ad un fornello con grill molto alto.
• Non lasciare pentole con olio bollente incustodite durante l'utilizzo in quanto i grassi o gli oli surriscaldati possono incendiarsi.
• Non lasciare mai fiamme libere sotto la cappa.

• Se la cappa è danneggiata, non cercare di utilizzarla.
• Non effettuare cotture flambé sotto la cappa.
• ATTENZIONE: Durante l'uso degli elettrodomestici di cottura, le parti accessibili possono essere molto calde.
• La distanza minima tra la superficie di supporto dei recipienti sul piano di cottura e la parte inferiore della cappa aspirante, quando la cappa aspirante è posta sopra un elettrodomestico a gas, deve essere almeno di 65 cm.
• L'aria non deve essere scaricata in un camino per i fumi provenienti da elettrodomestici con combustione di gas o di altri combustibili.

Procedure da effettuare sempre:

• Importante! Staccare sempre l'alimentazione elettrica dalla rete durante le attività di installazione e manutenzione, quale ad esempio la sostituzione delle lampadine.
• La cappa deve essere montata in accordo con le istruzioni di installazione e rispettando tutte le misure indicate.
• Tutti i lavori di installazione devono essere effettuati da operatori competenti o da elettricisti qualificati.
• Si prega di smaltire in modo appropriato il materiale di imballaggio. È pericoloso per i bambini.
• Prestare attenzione agli spigoli vivi all'interno della cappa, in particolare durante l'installazione e la pulizia.
• Quando la cappa aspirante si trova al di sopra di un elettrodomestico a gas, la distanza minima tra la superficie di supporto dei recipienti di cottura sul piano di cottura e la parte inferiore della cappa aspirante deve essere la seguente:
  Fornelli a gas: 75 cm Fornelli elettrici: 65 cm Fornelli a carbone o gasolio: 75 cm
• Accertarsi che le tubazioni non abbiano curve più strette di 90 gradi in quanto ciò riduce la resa della cappa.
• Attenzione: Se le viti o il dispositivo di fissaggio non sono installati seguendo queste istruzioni potrebbero verificarsi rischi elettrici
• Attenzione: Prima di accedere ai morsetti, tutti i circuiti di alimentazione devono essere staccati.

Procedure da effettuare sempre:

• Mettere sempre i coperchi su pentole e tegami quando si cuoce su un fornello a gas.
• In modalità di estrazione, l'aria all'interno dell'ambiente viene aspirata dalla cappa. Accertarsi che siano adottate misure adeguate per la ventilazione. La cappa toglie gli odori dall'ambiente ma non il vapore.
• Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizza la cappa aspirante insieme ad elettrodomestici con combustione di gas o di altri combustibili.
• La cappa è progettata per un uso esclusivamente domestico.

• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.
• L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso. I bambini non devono giocare con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione.

Procedure da effettuare sempre:

• ATTENZIONE: L'apparecchio e le sue parti accessibili possono diventare calde durante l'uso. Fare attenzione a non toccare le parti calde. I bambini di età inferiore a 8 anni devono sempre rimanere a distanza se non costantemente supervisionati.
• Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizza la cappa aspirante insieme ad elettrodomestici con combustione di gas o di altri combustibili.
• Se la pulizia non viene effettuata in accordo con le istruzioni, sussiste il rischio di incendi
• Ènecessario rispettare le normative relative allo scarico dell'aria.
• Pulire con regolarità l'elettrodomestico seguendo il metodo descritto nel capitolo MANUTENZIONE.
• Per ragioni di sicurezza, utilizzare esclusivamente viti di fissaggio o di montaggio con le misure consigliate sul manuale di istruzioni.
• Per quanto riguarda i dettagli sul metodo e la frequenza della pulizia, fare riferimento alla sezione relativa a pulizia e manutenzione sul manuale di istruzioni.
• La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione.
• Quando la cappa e le apparecchiature alimentate da fonti diverse dall'energia elettrica funzionano simultaneamente, la pressione negativa nell'ambiente non deve superare i 4 Pa (4x10-5 bar).

INSTALLAZIONE (SCARICO ALL'ESTERNO)

Se è disponibile uno scarico verso l'esterno la cappa può essere collegata come indicato nell'immagine qui di seguito tramite un tubo di estrazione (smalto, alluminio, tubo flessibile o materiale ignifugo con diametro interno di 150 / 120 mm)

1. Prima dell'installazione, spegnere l'elettrodomestico e staccarlo dalla presa.

1. La cappa deve essere posizionata ad una distanza di circa 65-75 cm dal piano di cottura per ottenere i migliori effetti.

Pic1

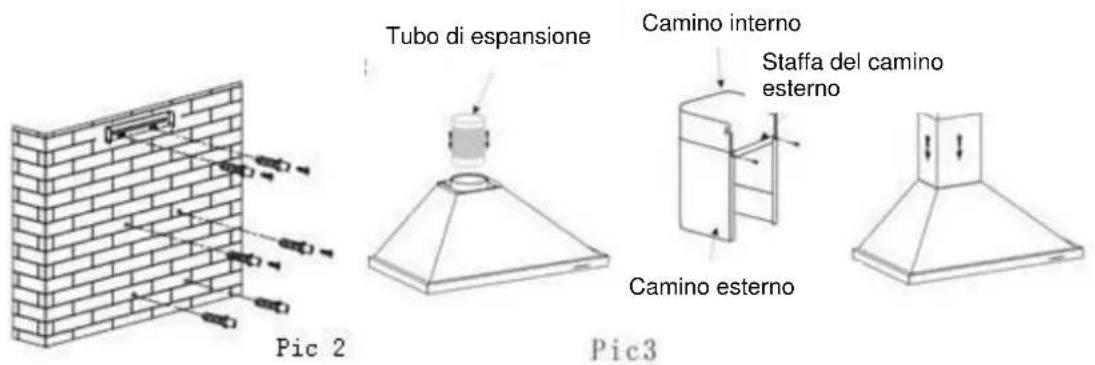

1. Una volta determinata l'altezza di montaggio inserire un gancio nella posizione adeguata e mantenerlo allineato. La posizione fissa della staffa interna del camino è quella in cui va inserito il camino. Vedere figura 2.

2. Fissare la staffa esterna del camino sul camino esterno ed accertarsi che il camino interno sia regolabile in altezza liberamente. Lo stesso dicasi per il fissaggio del tubo di espansione. In seguito, montare il tubo di espansione e il camino sulla cappa. Vedere figura 3.

1. Mettere la cappa sul gancio. Vedere figura 4.
2. Regolare l'altezza del camino interno nella posizione della staffa del camino interno e bloccarlo tramite vite. Dopo avere regolato la posizione, bloccare il corpo con una vite di sicurezza. Vedere figura 5.

Pic5

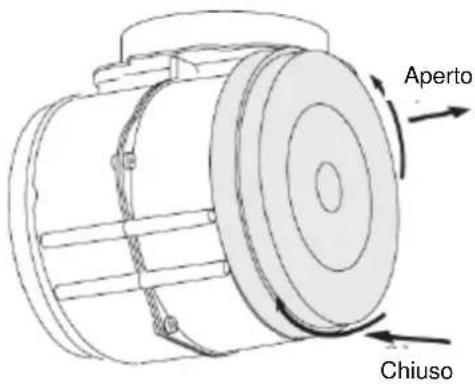

Nota: Nell'alloggiamento posteriore si trovano due sfiati di sicurezza, aventi diametro di 6 mm. Posare il tubo di espansione sull'uscita a parete. Fissare il tubo di espansione con la fascetta per cavi (1) sull'uscita a parete se si tratta di un tubo in lamina in alluminio.

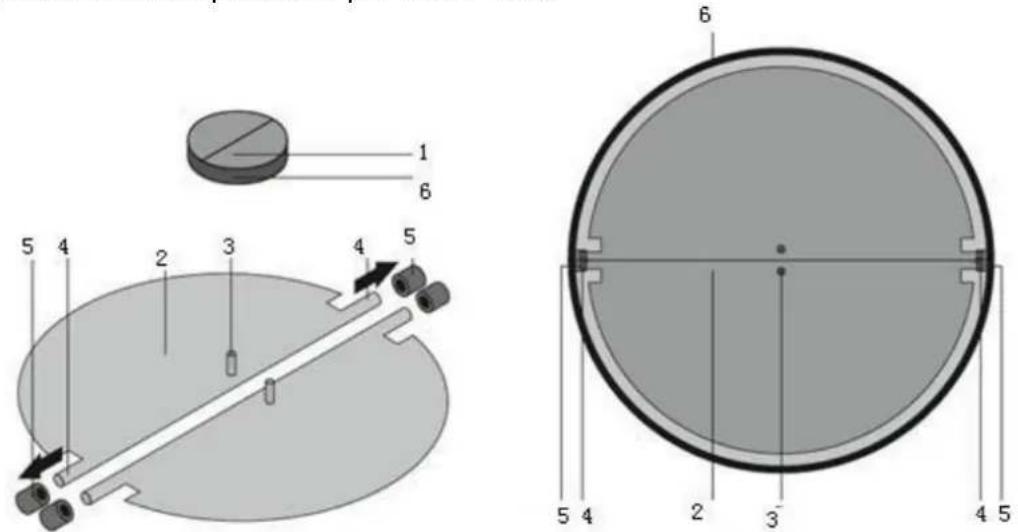

MONTAGGIO DELL'ALETTA A V (optional)

Se la cappa non ha già montata l'aletta a V 1, è necessario montare le due metà sul corpo.

Per montare la fascetta a V 1, procedere come segue:

• Montare le due metà 2 nel corpo 6
- un perno 3 deve essere rivolto verso l'alto;
- il pernetto 4 deve essere inserito nei fori 5 sul corpo;
- ripetere tutte le operazioni per l'altra metà

Per ottenere un'estrazione ottimale dell'aria, è necessario rispettare rigorosamente le sequenti norme:

• Mantenere il tubo di espansione corto e rettilineo.
  • Non ridurre le dimensioni o limitare il tubo di espansione.
• Quando si utilizza il tubo di espansione montarlo sempre a tenuta per ridurre al minimo le perdite di pressione.
• Il mancato rispetto di queste istruzioni basilari ridurrà le prestazioni ed aumenterà il livello di rumorosità della cappa.
• Qualsiasi lavoro di installazione deve essere effettuato da operatori competenti o da elettricisti qualificati.
• Non collegare il sistema di canalizzazione della cappa a un sistema di ventilazione esistente già in uso per altri dispositivi (tubi per scaldavivande, tubi del gas, tubi per aria calda).
• L'angolo di curvatura del tubo di espansione non deve essere inferiore a 120°; è necessario dirigere il tubo orizzontalmente o, in alternativa, orientarlo verticalmente dal punto iniziale verso una parete esterna.

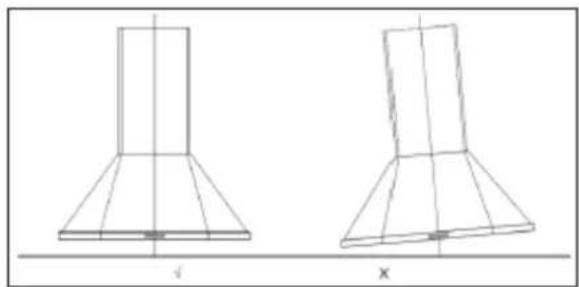

• Dopo l'installazione, assicurarsi che la cappa sia livellata per evitare il ristagno di grasso a una estremità.
• Accertarsi che il tubo di espansione selezionato per il montaggio sia conforme alle relative normative e sia antifiamma.

Per ragioni di sicurezza, utilizzare esclusivamente viti di fissaggio o di montaggio con le misure consigliate sul manuale di istruzioni.
Se le viti o il dispositivo di fissaggio non sono installati seguendo queste istruzioni potrebbero verificarsi rischi elettrici.

Inizio dell'utilizzo della cappa Comandi a sfioroa LED

I comandi a sfioro hanno cinque pulsanti, vedere la figura relativa.

(Diminuzione), (Aumento), (Luce), (Temporizzatore), (Alimentazione)

1. Accensione: Dopo avere collegato la cappa all'alimentazione principale, si accende la retroilluminazione del pulsante. La retroilluminazione si spegne dopo 30 secondi senza alcun azionamento e la cappa si posiziona in modalità stand-by.
2. Pulsante (Alimentazione):
   2.1. Premere il pulsante (Alimentazione), la retroilluminazione del pulsante si accende e la cappa funziona a velocità media. La luce si accende. La retroilluminazione del pulsanti (Diminuzione), (Aumento), (Luce), e (Alimentazione) è attivata. Premere nuovamente il pulsante (Alimentazione), la retroilluminazione del pulsante si disattiva, la cappa si spegne e torna in stand-by, con funzionamento circolare.
   2.2. Questi pulsanti di (Diminuzione), (Aumento) e (Luce) possono essere azionati senza premere il pulsante di (Alimentazione). Premere uno di questi pulsanti: la cappa funziona sulla base del pulsante di funzione premuto. Premere il pulsante di (Alimentazione): la cappa si spegne senza alcuna funzione attiva.
3. Pulsante (Spia luminosa):

Premere il pulsante (Luce): la retroilluminazione del pulsante e le luci si accendono. Premere nuovamente, per spegnere le luci. Le luci funzionano in modo circolare.

1. Tasto (Aumento):

4.1 Premere il pulsante (Aumento): la retroilluminazione del pulsante si attiva, la cappa inizia a funzionare a bassa velocità, il display a LED visualizza "1".
4.2 Premere il pulsante (Aumento) una seconda volta: quando sta funzionando a bassa velocità, la cappa inizia a funzionare a velocità intermedia e il display a LED visualizza "2".
4.3 Premere il pulsante (Aumento) ancora una volta quando sta funzionando a velocità intermedia: la cappa inizia a funzionare a velocità elevata e il display a LED visualizza "3".

4.4 Premere ancora il pulsante (Aumento) quando la cappa sta funzionando a velocità elevata: la cappa continua a funzionare a velocità elevata.

5. Pulsante (Diminuzione)

Premere il pulsante (Diminuzione), la cappa diminuisce di una velocità e il display visualizza l'attuale velocità di lavoro. Quando si premere nuovamente il pulsante (Diminuzione) e la cappa sta funzionando a bassa velocità, la cappa si spegne e la retroilluminazione del pulsante di (Diminuzione) si spegne.

6. Pulsante (Temporizzatore):

6.1 Il pulsante (Temporizzatore) funziona quando sono accesi motore e luce.

L'impostazione del temporizzatore è di 5 minuti e può essere nuovamente regolata in seguito. Allo scadere del tempo, la cappa si spegne e la luce anche.

6.2 Quando il temporizzatore è impostato, se viene regolata la velocità il temporizzatore ricalcola il tempo di funzionamento.

GUIDA ALL'INDIVIDUAZIONE DEI PROBLEMI

Anomalia	Possibile causa	Cosa fare
La luce è accesa, ma il motore non funziona	Interruttore ventola spento	Selezionare una posizione dell'interruttore della ventola.
	Interruttore della ventola difettoso	Contattare un centro assistenziale.
	Motore guasto	Contattare un centro assistenziale.
La luce non si accende, il motore non funziona	Fusibili dell'impianto domestico saltati	Ripristinare/sostituire i fusibili.
	Cavo di alimentazione allentato o staccato	Ricollegare il cavo alla presa di alimentazione. Attivare la presa di alimentazione.
Perdita di olio	La valvola unidirezionale e l'entrata di ventilazione aria non sono a tenuta	Smontare la valvola unidirezionale e applicare sigillante.
	Perdita dal raccordo del profilato ad U e dalla protezione	Smontare il profilato ad U e sigillare.
Le luci non funzionano	Lampadine rotte/guaste	Sostituire le lampadine come riportato in questo manuale di istruzioni.
Aspirazione insufficiente	La distanza tra la cappa e il piano di cottura a gas è eccessiva	Rimontare la cappa alla distanza corretta.
La cappa è inclinata	La vite di fissaggio non è serrata a fondo	Serrare la vite di supporto e rendere la cappa orizzontale.

NOTA:

Tutte le riparazioni elettriche a questo elettrodomestico devono rispettare le normative locali, statali e federali. Si prega di contattare il centro di assistenza in caso di dubbi prima di intraprendere qualsiasi attività correttiva. Staccare sempre dalla rete elettrica l'elettrodomestico quando è necessario aprirlo.

MANUTENZIONE E PULIZIA

Attenzione:

- Prima di qualsiasi attività di manutenzione o pulizia, la cappa deve essere staccata dall'alimentazione principale. Accertarsi che la cappa sia spenta nella presa a muro e che la spina sia stata tolta.

- Le superfici esterne sono sensibili a graffi e abrasioni, pertanto si prega di rispettare le istruzioni di pulizia per essere certi di ottenere il miglior risultato possibile senza danni.

AVVERTENZE GENERALI

La pulizia e la manutenzione devono essere effettuate con l'elettrodomestico freddo, in particolare le attività di pulizia. Evitare di lasciare sostanze alcaline o acide (succo di limone, aceto, ecc...) sulle superfici.

L'acciaio inossidabile deve essere pulito con regolarità (cioè una volta alla settimana) per garantirne una lunga durata. Asciugare con un panno soffice pulito. Si può utilizzare un fluido di pulizia specializzato per acciaio inossidabile.

NOTA:

Accertarsi di pulire lungo la venatura dell'acciaio inossidabile per evitare graffi incrociati superficiali che sono inestetici.

SUPERFICIE DEL PANNELLO COMANDI

Il pannello comandi ad incastro può essere pulito con acqua tiepida e sapone. Accertarsi che il panno sia pulito e ben strizzato prima di iniziare la pulizia. Utilizzare un panno morbido e asciutto per togliere l'eventuale acqua lasciata dopo la pulizia.

Importante

Utilizzare detergenti neutri ed evitare prodotti chimici potenti, detergenti domestici aggressivi o prodotti contenenti sostanze abrasive, che potrebbero danneggiare l'estetica superficiale del prodotto e rischiare di cancellare le grafiche sul pannello di controllo, annullando così la garanzia del produttore.

FILTRI A RETE PER GRASSI

I filtri a rete possono essere puliti manualmente o in lavastoviglie. Dopo la pulizia, accertarsi che i filtri siano completamente asciutti prima di rimontarli.

- Manualmente: Tenerli in ammollo in acqua e detersivo sciogli-grasso per circa 3 minuti, quindi strofinare delicatamente con una spazzola morbida. Non applicare una pressione eccessiva per evitare di danneggiarlo. (Lasciare asciugare naturalmente al riparo dalla luce diretta del sole)

- In lavastoviglie: Accertarsi che la posizione dei filtri sia tale da non impedire il funzionamento degli ugelli irroratori. Il lavaggio dei filtri in lavastoviglie provoca scolorimento della rete interna in alluminio mano a mano che passa il tempo anche se non influisce sulle loro prestazioni.

I filtri devono essere lavati separatamente dalle stoviglie e dagli utensili da cucina. Si consiglia di non utilizzare il brillantante.

Rete filtro per fuliggine da olio

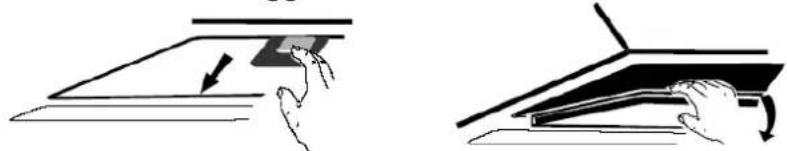

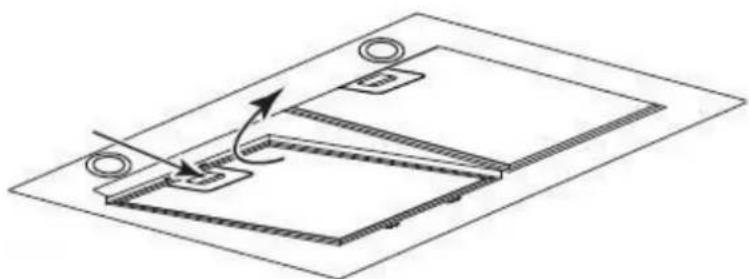

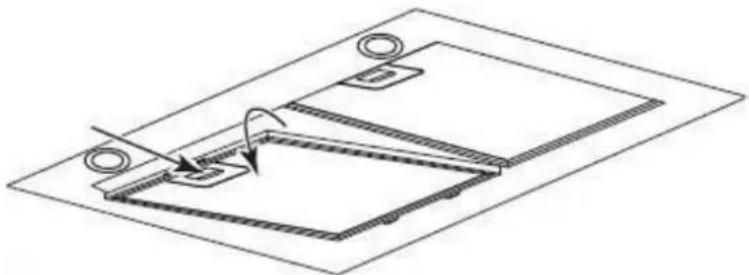

• Per il montaggio dei filtri seguire le quattro fasi riportate qui di seguito (vedere figura sottostante):
• Disporre ad angolo il filtro nelle fessure nella parte posteriore della cappa.
• Premere il pulsante sull'impugnatura del filtro.
• Rilasciare l'impugnatura quando il filtro si inserisce a fondo.
• Ripetere la procedura per il montaggio di tutti i filtri.

Il filtro al carbone attivo si utilizza per filtrare gli odori. Normalmente il filtro al carbone attivo si deve sostituire ogni tre o sei mesi a seconda delle abitudini di cottura. La procedura di montaggio del filtro al carbone attivo viene riportata qui di seguito.

Per montare il filtro al carbone attivo, il filtro in alluminio deve essere tolto. Prima di tutto aprire con attenzione il coperchio in acciaio inossidabile, quindi premere il fermo del filtro in alluminio e toglierlo.

NOTA:

- Accertarsi che il filtro sia fissato saldamente. In caso contrario, il filtro potrebbe staccarsi e provocare danni.

- Quando il filtro al carbone è fissato, la potenza di aspirazione diminuisce.

SOSTITUZIONE DELLE LAMPADINE

Importante:

La lampadina deve essere sostituita dal produttore, da un agente autorizzato o da personale parimenti qualificato.
✿ Spegnere sempre l'alimentazione elettrica prima d'effettuare qualsiasi operazione sull'elettrodomestico. Durante la manipolazione delle lampadine, accertarsi che siano totalmente raffreddate prima di toccarle direttamente con le mani.
Quando si maneggiano le lampadine, tenerle con un panno o guanti per essere certi che la traspirazione non entri in contatto con la lampadina, perché ci potrebbe ridurre la durata della lampadina stessa.

1. Prima di tutto spegnere l'elettrodomestico ed estrarre la spina.
2. Attendere che la lampadina si sia raffreddata prima di sostituirla.
3. Togliere il filtro con deflettore ed utilizzare il cacciavite per estrarre la cornice come indicato in figura
4. Sostituire con lo stesso tipo di lampadina (a LED, max. 2 W)

Nota: le lampadine possono essere sostituite solamente da personale assistenziale qualificato.

•Il codice ILCOS D per la lampada è: DBR-2/65-H-64
- Moduli a LED - lampadina circolare
- Max. potenza in W: 2 W
- Intervallo di tensione: ca 220-240 V
- Ingombri:

PROTEZIONE AMBIENTALE:

Questo prodotto è contrassegnato con il simbolo relativo alla raccolta differenziata di apparecchiature elettroniche di scarto. Ciò significa che il prodotto non deve essere smaltito come rifiuto domestico ma tramite una raccolta differenziata, in accordo con la Direttiva 2012/19/UE. Sarà quindi riciclato o smantellato in modo tale da ridurre al minimo gli impatti sull'ambiente; i prodotti elettrici ed elettronici sono potenzialmente pericolosi per l'ambiente e la salute dell'uomo a causa della presenza di sostanze pericolose. Per ulteriori informazioni, si prega di rivolgersi alle autorità locali o regionali.

NOTA:

Qui di seguito viene indicato come ridurre l'impatto ambientale totale (ad esempio l'uso di energia) del processo di cottura.

(1) Montare la cappa in un luogo adatto, con ventilazione efficiente.
(2) Pulire con regolarità la cappa in modo da non ostruire il passaggio dell'aria.
(3) Non dimenticarsi di spegnere la luce della cappa dopo la cottura.
(4) Non dimenticarsi di spegnere la cappa dopo la cottura.

INFORMAZIONI SULLO SMALTIMENTO

Non smantellare l'elettrodomestico con un metodo diverso da quello riportato sul manuale di istruzioni. L'elettrodomestico non può essere smantellato dall'utente. Al termine della vita utile, l'elettrodomestico non può essere smaltito con i rifiuti domestici. Contattare le Autorità Locali o il concessionario per ottenere informazioni relativamente al riciclo.
