HDMC9800L/1W - Cappa aspirante HOOVER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	HOOVER
Modello	HDMC9800L/1W
Dimensioni (L x P x A)	90 cm x 50 cm x 70-110 cm (altezza regolabile)
Peso	15 kg
Alimentazione	220-240 V, 50 Hz
Potenza motore	220 W
Portata d'aria massima	650 m³/h
Livello sonoro	55 dB (A) a velocità minima, 68 dB (A) a velocità massima
Classe energetica	A+
Illuminazione	LED integrato, 1 x 3 W
Tipo di filtro	Filtro antigrasso metallico lavabile + filtro a carbone attivo (opzionale)
Comandi	Pannello di comando tattile con 3 velocità + modalità intensiva
Funzioni	Evacuazione esterna, ricircolo (con filtro a carbone), timer
Materiale	Acciaio inox spazzolato
Manutenzione e pulizia	Filtro antigrasso lavabile in lavastoviglie, filtro a carbone da sostituire ogni 3-6 mesi
Sicurezza	Spegnimento automatico programmabile, protezione contro il surriscaldamento
Ricambi	Filtri, lampadine LED, telecomando (se incluso) disponibili come ricambi
Informazioni generali	Cappa decorativa per cucine domestiche, diametro uscita aria 150 mm

Domande frequenti - HDMC9800L/1W HOOVER

Come installare la cappa Hoover HDMC9800L/1W?

L'installazione deve essere eseguita da un professionista qualificato. Assicurarsi che il condotto di evacuazione sia adatto (diametro 150 mm) e che venga rispettata la distanza minima tra la cappa e il piano cottura (65 cm per piano elettrico, 75 cm per piano a gas). Fissare il supporto a muro con tasselli adatti al muro.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico si pulisce in lavastoviglie o a mano con una spugna non abrasiva e detersivo. Si consiglia di pulirlo ogni mese per un'efficacia ottimale. Rimontarlo completamente asciutto.

Quando sostituire il filtro a carbone?

Il filtro a carbone attivo deve essere sostituito ogni 3-6 mesi a seconda dell'uso. Non è lavabile. Un indicatore di saturazione può essere presente su alcuni modelli. Sostituirlo più frequentemente in caso di utilizzo intensivo.

Perché la mia cappa fa rumore?

Un rumore anomalo può essere causato da un filtro antigrasso sporco, da un fissaggio a parete inadeguato o da un condotto di evacuazione ostruito. Verificare che la cappa sia ben livellata e che i filtri siano puliti. Se il rumore persiste, contattare il servizio post-vendita.

Come regolare la velocità di aspirazione?

Utilizzare i comandi tattili: premere il tasto della velocità desiderata (di solito 3 velocità). Il tasto 'Boost' o 'Intensivo' attiva la potenza massima per alcuni minuti prima di tornare alla velocità precedente.

Cosa fare se la cappa non aspira correttamente?

Controllare prima che il filtro antigrasso non sia ostruito e che il condotto di evacuazione non sia bloccato. Assicurarsi che la cappa sia installata all'altezza corretta. Se si utilizza la modalità ricircolo, sostituire il filtro a carbone. In caso di problema persistente, contattare un tecnico.

Posso utilizzare la cappa in modalità ricircolo?

Sì, la cappa può funzionare in modalità ricircolo, a condizione di installare un filtro a carbone attivo (venduto separatamente). In questa modalità, l'aria viene filtrata e reimmessa in cucina. Ricordarsi di cambiare regolarmente il filtro a carbone.

Qual è il consumo elettrico della cappa?

La potenza del motore è di 220 W e l'illuminazione LED di 3 W. In uso normale, il consumo è di circa 0,22 kWh all'ora a piena potenza. La cappa è classificata A+ per l'efficienza energetica.

La cappa viene fornita con un telecomando?

Sì, la maggior parte dei modelli HDMC9800L/1W include un telecomando a infrarossi per il controllo a distanza delle velocità e dell'illuminazione. Verificare la presenza del telecomando nella confezione.

Qual è la garanzia della cappa Hoover HDMC9800L/1W?

La garanzia legale è di 2 anni. Per usufruire di un'estensione di garanzia, registra il prodotto sul sito Hoover entro 30 giorni dall'acquisto. Conserva la fattura come prova d'acquisto.

MANUALE UTENTE HDMC9800L/1W HOOVER

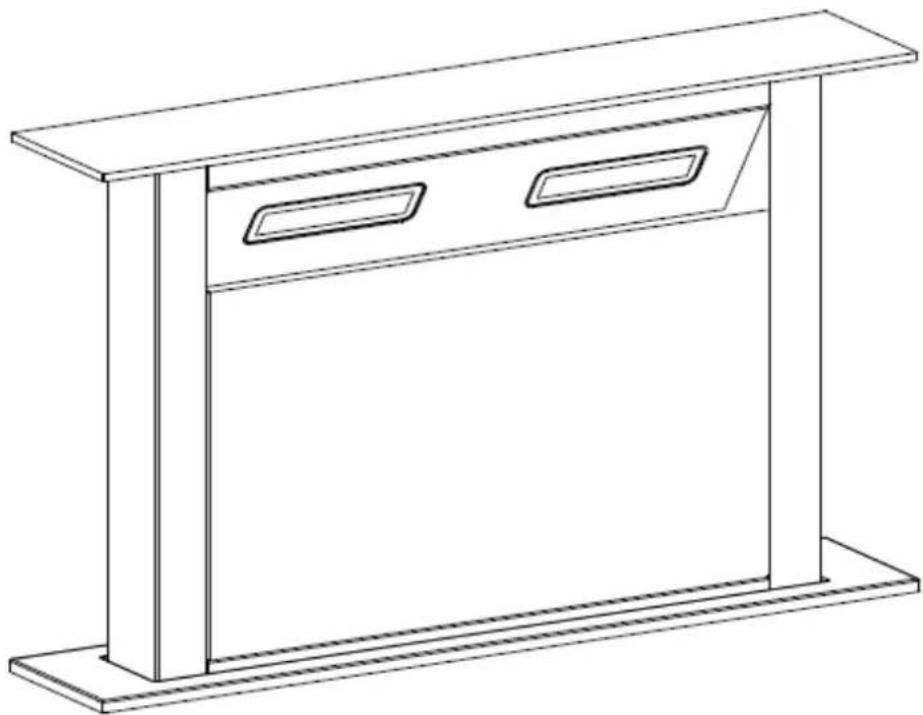

Cappa per cucina Manuale di istruzioni

1 Avvertenze sulla sicurezza
2 ...... Installazione
3 ......Funzionamento della cappa
4 Soluzione dei problemi
5 Pulizia e manutenzione
6....Protezione dell'ambiente

AVVERTENZE SULLA SICUREZZA

Questo manuale fornisce istruzioni per installare e utilizzare correttamente la cappa, per cui occorre consultarle attentamente anche se il prodotto è già conosciuto. Conservare questo manuale in un luogo sicuro per consultazioni successive.

Cosa non fare:

• Non utilizzare la cappa se i filtri per il grasso mancano o sono sporchi.
  ● Non installare su fornelli che producono fiamme alte.
  ● Non lasciare incustodite le padelle per le fritture, in quanto il surriscaldamento dell'olio o dei grassi potrebbe provocare incendi.
  ● Non produrre fiamme alte sotto la cappa.

● Non utilizzare la cappa se è danneggiata.
● Non cucinare pietanze al flambé sotto la cappa.
- ATTENZIONE: i componenti accessibili potrebbero diventare troppo caldi quando la cappa viene utilizzata con altri elettrodomestici per la cottura degli alimenti.
- Attenersi alla distanza minima tra la superficie di supporto delle pentole sul piano cottura e la parte inferiore della cappa. Se la cappa viene installata su un elettrodomestico a gas, la distanza minima è almeno 65 cm.
- L'aria non deve essere scaricata nella canna fumaria utilizzata per l'evacuazione dei fumi di elettrodomestici che bruciano gas o altri combustibili.

Cosa fare:

- Importante: durante l'installazione e la manutenzione (ad es. la sostituzione

della lampadina), scollegare sempre la fonte di alimentazione elettrica.

● La cappa deve essere installata esattamente come descritto nelle istruzioni.
- L'installazione deve essere effettuata da un elettricista professionista o da una persona competente.
- Smaltire correttamente i materiali di imballo. mantenendoli fuori dalla portata dei bambini.
- Accertarsi che nella cappa non rimangano oggetti taglienti, specialmente durante le operazioni di installazione e manutenzione.
- Se la cappa viene installata su un elettrodomestico a gas, rispettare la distanza minima tra la superficie di supporto delle pentole sul piano cottura e la parte inferiore della cappa:
Fornelli a gas: 75 cm Fornelli elettrici: 65 cm Fornelli a olio o carbone: 75 cm
- Accertarsi che le curvature dei tubi non siano inferiori a 90 gradi, altrimenti l'efficienza della cappa diminuisce.
- Avvertenza: per evitare pericoli dovuti all'elettricità, installare tutte le viti e i dispositivi di fissaggio descritti nelle presenti istruzioni.
- Avvertenza: scollegare l'alimentazione elettrica prima di accedere ai terminali elettrici.

Cosa fare:

• Se il fornello è a gas, coprire sempre le pentole con i coperchi.
• In modalità estrazione, l'aria nell'ambiente viene rimossa dalla cappa. Predisporre un'adeguata

ventilazione. La cappa elimina gli odori dall'ambiente, ma non il vapore.

● La cappa deve essere utilizzata solo in ambienti domestici.

• Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, da un rappresentante o da una persona competente per evitare rischi.
• Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo se sono controllate o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.

- Attenzione: l'elettrodomestico e i componenti accessibili potrebbero diventare molto caldi durante l'uso. Non

toccare le resistenze. Tenere lontani i bambini di età inferiore a 8 anni o sorvegliarli continuamente.

• Se la cappa viene utilizzata assieme a elettrodomestici che bruciano gas o altri combustibili, predisporre un'adeguata ventilazione dell'ambiente.
• Per evitare il rischio di incendi, eseguire le operazioni di pulizia come descritto nelle istruzioni.
• Attenersi scrupolosamente alle norme e ai regolamenti inerenti allo scarico dell'aria.
• Pulire periodicamente l'elettrodomestico con il metodo descritto nel capitolo MANUTENZIONE.
  ● Per motivi di sicurezza, utilizzare solo viti o dispositivi di montaggio delle dimensioni consigliate nel presente manuale di istruzioni.
• Per la frequenza e il metodo di pulizia, fare riferimento alle istruzioni dettagliate contenute nella sezione dedicata alla pulizia e alla manutenzione.
  ● La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.
  Se la cappa viene utilizzata contemporaneamente ad altri elettrodomestici alimentati con fonti alternative all'elettricità, la pressione negativa dell'ambiente non deve essere superiore a 4 Pa (4×10 ^-5 bar).
  ● AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura.
  ● Non adoperare elettrodomestici per la pulizia a vapore.
• In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio.

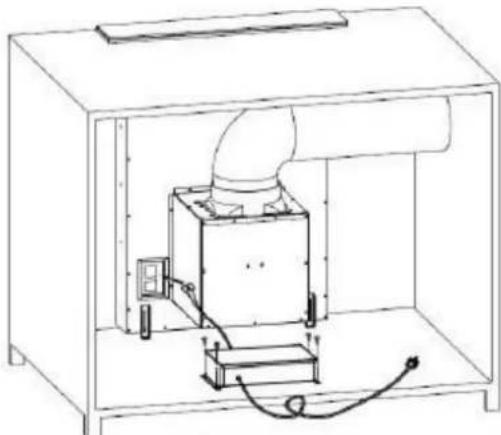

INSTALLAZIONE (SCARICO ESTERNO)

Se è disponibile uno scarico esterno, è possibile collegare la cappa a un condotto di estrazione (smaltato, in alluminio, tubo flessibile o materiale non infiammabile con diametro esterno di 150 mm) come illustrato nella figura seguente.

Prima dell'installazione, staccare la spina dalla presa.

1. Collocare la cappa a una distanza minima di 15 mm dalla parete (v. Fig. 1).
2. Collocare la cappa nel foro del vano (v. Fig. 2). Utilizzare 4 viti ST4*8 e ST4*14 e il dispositivo di fissaggio per bloccare la cappa (v. Fig. 3).

1. Collegare l'involucro e la cappa con 8 viti M10*10, scegliendo la direzione di aerazione (in alto, in basso, a sinistra o a destra) in base allo spazio del vano (v. Fig. 4).

Figura 3

1. Fissare il tubo allo scarico e utilizzare 4 viti ST4*14 per il fissaggio al vano PCB, collegare l'alimentazione e terminare l'installazione (v. Fig. 5).

Per motivi di sicurezza, utilizzare solo viti o dispositivi di montaggio delle dimensioni consigliate nel presente manuale di istruzioni.

Per evitare pericoli dovuti all'elettricità, installare tutte le viti e i dispositivi di fissaggio descritti nelle presenti istruzioni.

Funzionamento della cappa

Controllo a scorrimento

Il sistema di controllo è costituito da due elementi: pannello di alimentazione e pannello tattile.

Il pannello tattile include cinque pulsanti (accensione, velocità, illuminazione, timer, controllo a scorrimento)

Timer
Illuminazione
Controllo a scorrimento
Velocità

Alimentazione

Funzionamento

1 All'accensione, la cappa rimane in standby con retroilluminazione che si spegne dopo 5 secondi se non viene utilizzata. Per riutilizzare la cappa, toccare un tasto.

2 Toccando il pulsante di accensione ⏻ per 2 secondi, la cappa si apre ed entra in

funzione alla prima velocità. Toccando nuovamente il pulsante di accensione per 2 secondi, la cappa si chiude e si spegne. Se si arresta la cappa senza arrestare il motore, quando si riaccende riprende a funzionare all'ultima velocità impostata.

2.1 Premendo il pulsante di accensione, quandola cappa si apre o si chiude, la cappa si blocca e il motore rimane in funzione. Premendo nuovamente il pulsante

di accensione, la cappa riprende a muoversi.

1. Accensione/spegnimento del motore e impostazione della velocità:

3.1 Toccando il pulsante della velocità, il motore si accende; toccando nuovamente il pulsante, il motore si spegne.

3.2 Impostazione della velocità Toccare l'area facendo scorrere il dito. Arrestando il dito in corrispondenza del primo o del secondo punto, il motore si accende alla velocità minima; arrestando il dito in corrispondenza del terzo o del quarto punto, il motore funziona alla seconda velocità; arrestando il dito in corrispondenza del quinto o del sesto punto, il motore funziona alla terza velocità; arrestando il dito in corrispondenza del settimo o dell'ottavo punto, il motore funziona alla velocità massima.

4.Illuminazione: :

4.1. Dopo l'apertura della cappa, la luce rimane accesa automaticamente per 8-10 secondi.

4.2 Toccando il pulsante dell'illuminazione "★", la lampada si spegne. Toccando nuovamente il pulsante dell'illuminazione "★", la lampada si accende.

4.3 Toccando il pulsante dell'illuminazione "★", la spia lampeggia. Scorrere il pulsante "★" per controllare l'intensità della luce quando la spia lampeggia.

Passando al controllo dell'intensità della luce, il pulsante di scorrimento controlla l'intensità luminosa. Per l'illuminazione sono disponibili 8 posizioni per

regolare l'intensità luminosa. Toccando il pulsante di scorrimento "■■" e scorrendo su una posizione, la luce si accende con l'intensità luminosa corrispondente. È

possibile anche utilizzare i tasti manuali, toccando il pulsante "■■" per azionare la cappa in corrispondenza di una spia per ottenere l'intensità luminosa corrispondente. Se non viene effettuata alcuna regolazione, la spia smette di lampeggiare dopo 15 secondi.

1. Pulsante del timer "∅"

5.1 Toccando il pulsante del timer "☑" quando è accesa la luce o il motore è in funzione, la cappa passa alla modalità timer. Quando la spia del timer lampeggia, scorrere il pulsante "■■" per selezionare la funzione timer. Il pulsante del timer prevede 8 posizioni: 5-10-15-20-25-30-35-40. Toccare il pulsante del timer "☑" per accedere alla funzione timer. In alternativa, la funzione timer si attiva automaticamente dopo 5 secondi. Il motore e la luce si spengono automaticamente alla scadenza del timer, la cappa passa in standby e il coperchio decorativo si chiude automaticamente. 5.2 Per riutilizzare la funzione timer all'accensione, toccare il pulsante del timer senza impostare il tempo; la cappa utilizzerà l'ultimo tempo impostato precedentemente, diminuendolo dopo 5 secondi; impostando un altro tempo, funzionerà per il nuovo tempo impostato.

Toccando il pulsante della velocità o controllando l'intensità luminosa con il timer in funzione, la funzione timer si annulla automaticamente.

SOLUZIONE DEI PROBLEMI

Guasto	Causa possibile	Soluzione
La luce si accende ma il motore non funziona.	Interruttore del ventilatore spento.	Scegliere una posizione di funzionamento del ventilatore.
	L'interruttore del ventilatore non funziona.	Rivolgersi al centro assistenza.
	Il motore non funziona. Rivolgersi al centro assistenza.
La luce non si accende ma il motore funziona.	Fusibili dell'impianto bruciati.	Resettare o sostituire i fusibili.
	Cavo di alimentazione allentato o scollegato.	Inserire la spina nella presa di corrente.Accendere la cappa.
Perdita d'olio.	Valvola a 1 via o scarico non sigillati perfettamente.	Staccare la valvola a 1 via e sigillarla.
	Perdita dal collegamento del camino edel coperchio.	Smontare il camino e sigillarlo.
La luce non funziona.	Lampadina guasta.	Sostituire la lampadina come indicato nelle istruzioni.
Aspirazione insufficiente	La distanza tra la cappa e il fornello a gas è eccessiva.	Rimontare la cappa a una distanza corretta.
La cappa si inclina.	La vite di fissaggio non è stata stretta a sufficienza.	Stringere la vite di fissaggio per collocare la cappa orizzontale.

NOTA:

Eventuali riparazioni elettriche all'elettrodomestico devono essere conformi alle normative nazionali e locali. In caso di dubbi, rivolgersi al centro assistenza.

Prima di smontare l'elettrodomestico, scollegarlo sempre dalla fonte di alimentazione elettrica.

PULIZIA E MANUTENZIONE

Attenzione:

- Prima di eseguire le operazioni di pulizia e manutenzione, scollegare la cappa dalla fonte di alimentazione elettrica. Accertarsi che la cappa sia spenta e che la spina sia staccata dalla presa.

- Le superfici esterne sono sensibili ai graffi e alle abrasioni, per cui attenersi scrupolosamente alle istruzioni per la pulizia per ottenere i migliori risultati possibili senza danni.

GENERALITÀ

La pulizia e la manutenzione devono essere eseguite con l'elettrodomestico freddo, specialmente la pulizia. Non lasciare sostanze acide o alcaline (ad es. aceto o succo

di limone) sulle superfici.

ACCIAIO INOX

L'acciaio inox richiede una pulizia regolare (ad es. ogni settimana) per ottimizzarne la durata. Pulire con un panno morbido e pulito. È possibile utilizzare detergenti liquidi per acciaio inox.

NOTA:

strofinare lungo la trama dell'acciaio inox per evitare graffi trasversali antiestetici.

SUPERFICIE DEL PANNELLO DI CONTROLLO

Pulire le incrostazioni sul pannello di controllo con acqua calda e sapone. Utilizzare un panno pulito e ben strizzato. Per eliminare l'umidità in eccesso dopo la pulizia, adoperare un panno morbido.

Importante

Utilizzare detergenti neutri, evitando l'impiego di sostanze chimiche, detersivi potenti o prodotti contenenti abrasivi, per evitare macchie o graffi che annullano la garanzia del produttore.

FILTRI ANTIGRASSO A MAGLIA

I filtri a maglia possono essere puliti manualmente.

- Rimuovere il pannello decorativo [04] e strofinarlo con un panno umido per pulirlo. Smontare il filtro di alluminio tenendo premute le 2 feritoie.

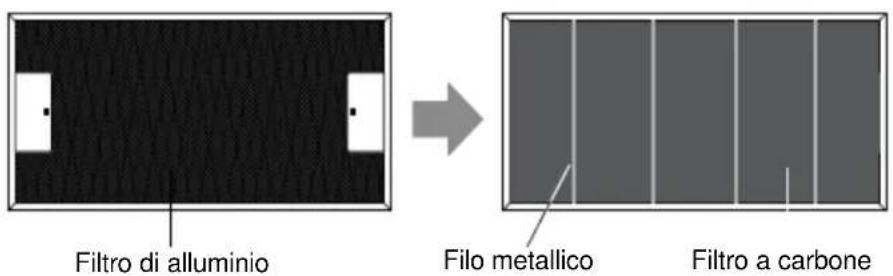

- Capovolgere il filtro di alluminio. Staccare il filtro a carbone.

Filtro a carbone
Filtro di alluminio

- Immergere il filtro di alluminio in una soluzione di acqua calda e detergente delicato per circa 10 minuti.

- Pulire con una spazzola o un panno morbido. Risciacquare e asciugare.

• Pulire il filtro ogni mese. Se la cappa viene utilizzata per più di 2 ore al giorno, la pulizia deve essere effettuata più spesso.
• La frequenza di sostituzione del filtro dipende dalla frequenza di utilizzo della cappa. Utilizzare sempre i filtri originali forniti dal produttore.

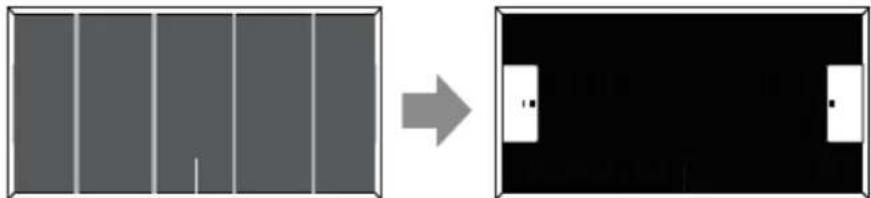

Fissaggio dei filtri

- Dopo la pulizia, fissare il filtro a carbone al filtro di alluminio e stringere le 4 viti metalliche.

- Inserire il filtro di alluminio nella cappa. Inserire il pannello decorativo [04] e chiuderlo.

NOTA:

• Accertarsi che il filtro sia bloccato, altrimenti potrebbe allentarsi e provocare danni.
• Se si utilizza un filtro a carboni attivi, la potenza di aspirazione si riduce.

SOSTITUZIONE DELLA LAMPADINA

Importante:

La lampadina deve essere sostituita dal produttore, da un rappresentante o da una persona qualificata.
Prima di effettuare qualunque operazione sull'elettro-domestico, scollegare sempre la fonte di alimentazione elettrica. Prima di toccare la lampadina con le mani, accertarsi che si sia raffreddata completamente.
Per prolungare la durata della lampadina, maneggiare i portalampada con un panno o con i guanti per evitare che il sudore entri a contatto con lampadina.

Sostituzione della lampadina a LED

1. Spegnere l'elettrodomestico e staccare la spina.
2. Svitare le 4 viti sul pannello del telaio di vetro esterno.
3. Estrarre il cavo della lampada e staccare il pannello del telaio di vetro.
4. Svitare le viti sulla staffa della lampada e sostituirla.
5. Collegare il cavo di illuminazione e avvitare il pannello del telaio in vetro esterno. Nota: prima della sostituzione della lampada, accertarsi che la cappa sia spenta e che la spina sia staccata. La sostituzione della lampada deve essere effettuata solo dal personale di assistenza qualificato.

• Codice ILCOS D per la lampadina: DSL-5-S-450

• Wattaggio max: 5 W
• Intervallo di tensione: 12 Vcc

PROTEZIONE AMBIENTALE:

Questo prodotto è contrassegnato con il simbolo che indica la necessità di un corretto smaltimento delle apparecchiature elettroniche. Questo prodotto, infatti, non deve essere gettato via tra i rifiuti comuni, ma deve essere smaltito adeguatamente in base alla direttiva 2012/19/U. L'elettrodomestico deve essere riciclato o demolito per ridurre al minimo l'impatto sull'ambiente. I prodotti elettrici ed elettronici, infatti, rappresentano una fonte di pericolo per l'ambiente e la salute umana a causa della presenza di sostanze pericolose. Per ulteriori informazioni, rivolgersi alle autorità locali.

NOTA:

Le istruzioni fornite di seguito spiegano come ridurre l'impatto ambientale totale (ad es. l'uso dell'energia) quando si cucina.

(1) Installare la cappa in un luogo corretto e adeguatamente ventilato.
(2) Pulire regolarmente la cappa per evitare ostruzioni nel percorso dell'aria.
(3) Dopo la cottura, spegnere la lampada della cappa.
(4) Dopo la cottura, spegnere la cappa.

INFORMAZIONI SULLO SMONTAGGIO

Per smontare l'elettrodomestico, attenersi scrupolosamente alle istruzioni contenute in questo manuale. L'elettrodomestico non può essere smontato dall'utente. Alla fine del ciclo di vita, l'elettrodomestico non deve essere gettato via come rifiuto comune. Consultare le autorità locali o il fornitore per il corretto smaltimento.
