Tipo di prodotto	Cucina a gas
Marca	Klarstein
Modello	10034110
Alimentazione elettrica	220-240 V~ 50/60 Hz
Tipo di gas compatibile	GPL (G30/G31) e gas naturale (G20/G25.3)
Numero di bruciatori	4 (di cui 1 bruciatore wok)
Accensione	Automatica con dispositivo di sicurezza contro lo spegnimento della fiamma
Dimensioni (L x P x A)	Circa 600 x 510 x 85 mm
Peso netto	Circa 15 kg
Materiale della superficie	Acciaio inossidabile
Manutenzione e pulizia	Pulizia regolare con panno morbido e detergente neutro; non utilizzare pulitore a vapore né prodotti abrasivi
Sicurezza	Sistema di sicurezza contro lo spegnimento della fiamma che interrompe l'alimentazione del gas in caso di spegnimento
Pezzi di ricambio disponibili	Iniettori, diffusori di fiamma, cappucci del bruciatore, supporti per pentole
Riparabilità	Conversione gas possibile da un professionista; sostituzione degli iniettori e regolazione della fiamma minima
Installazione	Deve essere installata da un tecnico qualificato; rispettare le distanze di sicurezza minime
Consumo energetico	Bruciatore wok: 3,6 kW; bruciatore forte: 3,0 kW; bruciatore normale: 1,75 kW; bruciatore economico: 1,0 kW
Garanzia	2 anni (salvo condizioni generali)
Paese di fabbricazione	Cina

Domande frequenti - 10034110 Klarstein

Come accendere un bruciatore?

Premere la manopola del bruciatore e ruotarla in senso antiorario fino alla posizione massima. Mantenere premuto durante l'accensione automatica. Dopo l'accensione, tenere premuto il pulsante per 15 secondi, quindi regolare la fiamma.

Cosa fare se la fiamma non si accende?

Controllare prima l'alimentazione elettrica (presa e interruttore). Assicurarsi che il cappuccio del bruciatore sia installato correttamente e che l'alimentazione del gas sia aperta. Se non ci sono scintille, pulire l'accenditore con un panno asciutto.

Come pulire i bruciatori?

Rimuovere i cappucci del bruciatore e i diffusori di fiamma. Metterli a bagno in acqua calda con un po' di detergente, spazzolare delicatamente, risciacquare e asciugare completamente prima di rimontare. Pulire le parti fisse con un panno umido.

Quale tipo di gas utilizzare?

L'apparecchio è compatibile con GPL (butano/propano, G30/G31) e gas naturale (G20/G25.3). Verificare la targhetta per la pressione adatta. Una conversione tra gas richiede un tecnico qualificato.

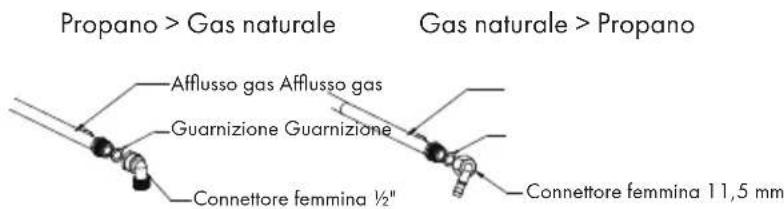

Come convertire l'apparecchio per un altro gas?

La conversione deve essere eseguita da un professionista. Comporta la sostituzione degli iniettori e la regolazione della fiamma minima. Utilizzare gli iniettori forniti con l'apparecchio. Dopo la conversione, effettuare un test di tenuta.

Cosa fare in caso di odore di gas?

Non accendere né spegnere alcun apparecchio elettrico. Chiudere la valvola di arresto del gas, aprire le finestre, uscire dalla stanza e chiamare il servizio clienti. Non riutilizzare l'apparecchio fino a dopo l'ispezione di un tecnico.

Perché la fiamma è gialla?

Una fiamma gialla indica una combustione incompleta. Pulire i fori del diffusore di fiamma e verificare che il cappuccio sia installato correttamente. Se il problema persiste, controllare il tipo di gas o contattare un professionista.

Quali pentole utilizzare?

Utilizzare pentole con fondo piatto e spesso, il cui diametro corrisponda a quello del bruciatore. Evitare pentole convesse o concave. Non posare mai utensili direttamente sul bruciatore senza supporto.

Come risparmiare energia?

Utilizzare coperchi, abbassare la fiamma appena bolle, e scegliere la dimensione della pentola adatta al bruciatore. Evitare di riscaldare a vuoto e di lasciare che le fiamme superino il fondo della pentola.

Dove trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito su notice-facile.com per il modello Klarstein 10034110. Puoi anche richiedere una traduzione nella tua lingua tramite il modulo sul sito.

MANUALE UTENTE 10034110 Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.

Avvertenze di sicurezza 58

Descrizione del dispositivo 61

Messa in funzione e utilizzo 61

Consigli sulla sicurezza e per risparmiare energia 63

Pulizia e manutenzione 65

Posizionamento 67

Correzzione degli errori 72

Smaltimento 74

DATI TECNICI

Numero articolo 10033132, 10034110

Alimentazione 220-240 V~ 50/60 Hz

AVVERTENZE DI SICUREZZA

Leggere attentamente il manuale d'uso prima di installare e utilizzare il dispositivo.

Conservare il manuale per futuri utilizzi. Se il dispositivo viene dato a un'altra persona, accludere il manuale d'uso.

• Il dispositivo deve essere installato in un locale ben ventilato e nel rispetto delle norme applicabili.
• Prima dell'installazione, assicurarsi che l'alimentazione di gas ed elettrica corrisponda ai dati forniti sulla targhetta del dispositivo.
• Se il dispositivo viene installato su barche o camper e roulotte, non utilizzarlo per riscaldare l'ambiente.
• Il condotto del gas e il cavo di alimentazione devono essere montati in modo da non essere in contatto con componenti del dispositivo.
• Il dispositivo deve essere installato da un tecnico qualificato.
  • Le condizioni di adattamento per questo dispositivo sono indicate sulla targhetta.
• Rimuovere tutti i materiali d'imballaggio prima di utilizzare il dispositivo.
• Controllare la presenza di eventuali danni dovuti al trasporto dopo aver disimballato il dispositivo e assicurarsi che il cavo di alimentazione non sia danneggiato. Se si notano danni, contattare il servizio di assistenza ai clienti prima di montare il dispositivo.
• Materiali e mobili intorno al dispositivo devono poter tollerare una temperatura minima superiore di 85 °C alla temperatura ambiente della stanza in cui si trova il dispositivo.
• Se la fiamma del dispositivo viene spenta involontariamente, spegnere il bruciatore e non riaccenderlo per qualche minuto.
• L'utilizzo di un fornello a gas comporta la formazione di vapore e calore nel locale in cui viene utilizzato. Assicurarsi che la cucina sia ben ventilata: lasciare aperte le fonti di ventilazione naturale o installare un sistema di ventilazione meccanico (cappa aspirante).
• In caso di utilizzi intensi del dispositivo può essere necessaria una maggiore ventilazione del locale, ad esempio aprendo una finestra o aumentando il livello di potenza della cappa aspirante (se presente).
  • Non permettere ai bambini di giocare con il dispositivo o nelle sue vicinanze.
• Il dispositivo diventa estremamente caldo durante l'utilizzo.
• Tenere i bambini lontano dal dispositivo fino a quando si è raffreddato.
• Questo dispositivo può essere utilizzato solo da persone adulte.
• I bambini possono causarsi lesioni tirando giù dal dispositivo pentole o padelle.
• Questo dispositivo non deve essere utilizzato da bambini, persone con limitate capacità fisiche o psichiche o con conoscenze ed esperienza insufficienti, a meno che non siano controllati o guidati da una persona responsabile del loro controllo che possa garantire un utilizzo sicuro.
• Utilizzare il dispositivo solo per preparare alimenti.
• Non modificare in alcun modo il dispositivo. I fornelli non devono essere utilizzati con timer esterni o con telecomandi separati.
• L'utilizzo di un fornello a gas comporta la formazione di vapore e calore nel locale in cui viene utilizzato. Assicurarsi che la cucina sia ben ventilata: lasciare aperte le

aperture di ventilazione naturali o installare un sistema di ventilazione meccanico (cappa aspirante).

- Non utilizzare il dispositivo, se è entrato in contatto con acqua. Non utilizzare il dispositivo con le mani bagnate.

- Le superfici di cottura del dispositivo diventano bollenti durante l'utilizzo. Seguire tutte le procedure di sicurezza.

- Non indossare abiti lunghi mentre si cucina e assicurarsi che strofinacci da cucina, ecc. non entrino in contatto con le fiamme per evitare che prendano fuoco.

• Non lasciare il dispositivo privo di controllo mentre è in funzione.

- Non utilizzare padelle storte o instabili per evitare che cadano o si rovescino causando incidenti.

- Non utilizzare o conservare materiali facilmente infiammabili nei mobili che si trovano nelle immediate vicinanze del fornello.

• Non spruzzare gas nei pressi del dispositivo mentre è in funzione.

- Assicurarsi che tutte le manopole siano in posizione '●' quando il dispositivo non viene utilizzato.

- Questo dispositivo è adatto solo per cucinare in contesti casalinghi. Non può essere utilizzato per scopi industriali o commerciali.

- In caso di utilizzi intensi e prolungati del dispositivo può essere necessaria una maggiore ventilazione del locale, ad esempio aprendo una finestra o aumentando il livello di potenza della cappa aspirante (se presente).

- Utilizzare presine termoresistenti quando si maneggiano pentole e padelle bollenti.

- Assicurarsi che le presine non diventino umide o bagnate, altrimenti il calore viene trasmesso più rapidamente dal materiale e si corre il rischio di ustionarsi.

- Accendere il fornello solo dopo aver posizionato pentola o padella. Non scaldare pentole o padelle vuote.

• Non posizionare oggetti in plastica o alluminio sul dispositivo.

- Se si utilizzano altri dispositivi elettrici, assicurarsi che il cavo non entri in contatto con la superficie di cottura.

- Se avete organi artificiali, come ad es. un cuore artificiale, consultare un medico prima di utilizzare il dispositivo.

- Non utilizzare stracci, carta da cucina o altri materiali simili al posto di una presina. Questi materiali possono prendere fuoco facilmente e causare incendi.

- Se si utilizzano stoviglie in vetro, assicurarsi che siano adatte all'utilizzo su fornelli. Se la superficie in vetro si crepa, spegnere il dispositivo per evitare folgorazioni.

- Per ridurre al minimo il rischio di incendio e ustione e per evitare di cuocere eccessivamente gli alimenti, girare le pentole e le padelle in modo che i manici siano rivolti sul bordo o al centro del fornello e che non si trovino sopra a un altro bruciatore.

- Spegnere sempre il fornello prima di togliere le pentole.

• Non lasciare senza controllo alimenti che vengono fritti a fiamma alta.

- Riscaldare olio e grasso lentamente e tenendoli sotto controllo.

• Gli alimenti che vengono fritti devono essere il più asciutti possibile. Il ghiaccio

sugli alimenti surgelati o l'umidità sugli alimenti freschi possono causare la formazione di bolle nel grasso e conseguenti spruzzi dalla padella.

- Non cercare mai di spostare una padella con grasso bollente, in particolare una friggitrice. Attendere fino al completo raffreddamento del grasso

DESCRIZIONE DEL DISPOSITIVO

Accessori

Supracket(4z)

Spirale (2 p24) Sponge(4)

Vi6crew(4) manuale d'uso

Instruction

MESSA IN FUNZIONE E UTILIZZO

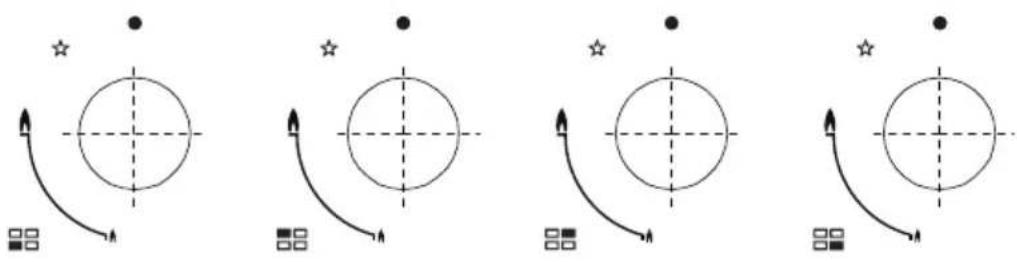

I seguenti simboli sono presenti accanto alla manopola sul pannello di controllo.

Cerchio nero: gas spento

Fiamma grande: potenza massima

Fiamma piccola: potenza minima

• La potenza minima si raggiunge ruotando la manopola in senso antiorario.
• Tutte le impostazioni del fornello devono essere regolate tra la posizione minima e massima.
• Il simbolo del pannello di controllo vicino alla manopola di regolazione indica quale fornello è acceso.

Accensione automatica con sistema per lo spegnimento della fiamma

Ogni fornello è dotato di un sistema che disattiva l'afflusso di gas al fornello se la fiamma dovesse spegnersi.

Accendere il fornello

• Premere la manopola del fornello che si desidera accendere e ruotarla in senso orario sulla posizione massima.
• Tenendo premuta la manopola, il fornello si accende automaticamente.
• Tenere premuta la manopola per altri 15 secondi dopo l'accensione della fiamma. Se la fiamma non si è accesa dopo 15 secondi, lasciare andare la manopola e ventilare il locale. Attendere almeno un minuto prima di riprovare ad accendere il fornello.
• Dopo l'intervallo di 15 secondi, è possibile regolare il fornello, ruotando la manopola in senso antiorario fino a raggiungere l'intensità di fiamma desiderata. La manopola deve trovarsi tra la posizione massima e minima, in modo che il dispositivo funzioni.
• Per spegnere il fornello, ruotare completamente la manopola in senso orario, fino alla posizione "Gas off".
• In caso di blackout, il fornello può essere acceso con un fiammifero facendo molta attenzione.

Attenzione: pericolo di incendio ed esplosione

Se si ha l'impressione che ci sia una fuoriuscita di gas, procedere come segue:

• Non accendere la luce.
- Non accendere/spegnere dispositivi elettrici e non toccare spine della corrente.

• Non utilizzare telefoni..

1. Interrompere l'uso del dispositivo e chiudere la valvola centrale.
2. Aprire la finestra per ventilare.
3. Uscire all'aperto e contattare il servizio di assistenza ai clienti.

CONSIGLI SULLA SICUREZZA E PER RISPARMIARE ENERGIA

Il diametro del fondo di pentole e padelle deve corrispondere al diametro del relativo fornello.

Fornello	Padelle
	Min. Max.
Fornello per wok 200 mm 240 mm
Fornello potente 200 mm 240 mm
Fornello normale 160 mm 160 mm
Fornello risparmio 120 mm 180 mm

No Sì
Utilizzare stoviglie con diametro inferiore sul fornello grande.	Utilizzare sempre stoviglie adatte al fornello. In questo modo si evita uno spreco di gas e un cambiamento di colore delle stoviglie.
Evitare di cucinare senza coperchio o con un coperchio che copre solo metà della pentola, in modo da non sprecare energia.	Mettere un coperchio sopra alle pentole.
Non utilizzare padelle con fondo concavo o convesso.	Utilizzare solo pentole e padelle con fondo piatto e spesso.
Non posizionare pentole sul bordo del fornello per evitare che cadano.	Posizionare le stoviglie sempre al centro del fornello, non sul bordo..
Non utilizzare stoviglie con diametro grande sui fornelli vicino agli elementi di controllo, in quanto, anche se posizionati al centro del fornello, potrebbero riscaldare e rovinare gli elementi di controllo.
Non posizionare le stoviglie direttamente sul fornello.	Posizionare le stoviglie sopra all'appoggio..
Non mettere nulla tra pentola e supporto della pentola (come riduttori di fiamma e distanziatori) in quanto il dispositivo potrebbe subire seri danni.
Non mettere pesi estremi sul piano cottura e non colpirlo con oggetti pesanti.	Maneggiare con cura le stoviglie che si trovano sul fornello..

Non si consiglia di scaldare pentole e padelle contemporaneamente su più fornelli, per evitare accumuli di calore che potrebbero rovinare il dispositivo. Non toccare il pannello di copertura e l'appoggio per un certo tempo dopo l'utilizzo.

Abbassare il fuoco non appena il liquido comincia a cuocere, in modo da farlo sobbollire leggermente.

PULIZIA E MANUTENZIONE

• Staccare la spina e far raffreddare il dispositivo prima della pulizia.
• Pulire regolarmente il dispositivo, idealmente dopo ogni utilizzo.
• Detergenti aggressivi e oggetti taglienti possono danneggiare la superficie del dispositivo.
• Pulire il dispositivo con acqua e un po' di detersivo per piatti.
  • Non pulire il dispositivo con pulitori a vapore e ad alta pressione.

Utilizzabile Non utilizzabile
Panno morbido Spazzola in nylon
Detergente neutro Olio alimentare
	Prodotto abrasivo
	Spazzola metallica
	Detergente acido/alcalino
	Solvente/benzolo

Appoggio per le padelle/elementi di controllo

• Rimuovere l'appoggio per le padelle.
• Pulire l'appoggio per le padelle e gli elementi di controllo con un panno umido, detersivo per piatti e acqua calda. Mettere in ammollo l'appoggio per le padelle in caso di sporco ostinato.
• Asciugare tutto con un panno morbido e pulito.

Pannello di copertura

• Sfregare il pannello di copertura con un panno immerso in acqua calda e detersivo per piatti e strizzato.
• Asciugare completamente il pannello di copertura dopo la pulizia.
• Rimuovere il prima possibile resti di cibi salati o liquidi per evitare corrosione.
• I componenti in acciaio inox del dispositivo possono cambiare colore dopo qualche tempo. Questo è normale e dipende dalle temperature elevate. Ogni volta che viene utilizzato il dispositivo, questi componenti devono essere puliti con un detergente speciale per acciaio inox.

Fornello

• Togliere il coperchio del fornello e lo spargifiamma, sollevandolo dal pannello di copertura.
• Metterlo in ammollo in acqua e detersivo per piatti.
• Asciugarlo per bene dopo la pulizia. Assicurarsi che le aperture di uscita della fiamma siano pulite e completamente asciutte.
• Sfregare i componenti fissi del fornello con un panno umido e asciugarli.
• Sfregare il sistema di ignizione e il dispositivo di controllo della fiamma con un panno umido ben strizzato e asciugarli con un panno morbido.
• Assicurarsi che l'ugello di iniezione non sia bloccato prima di riposizionare il fornello.

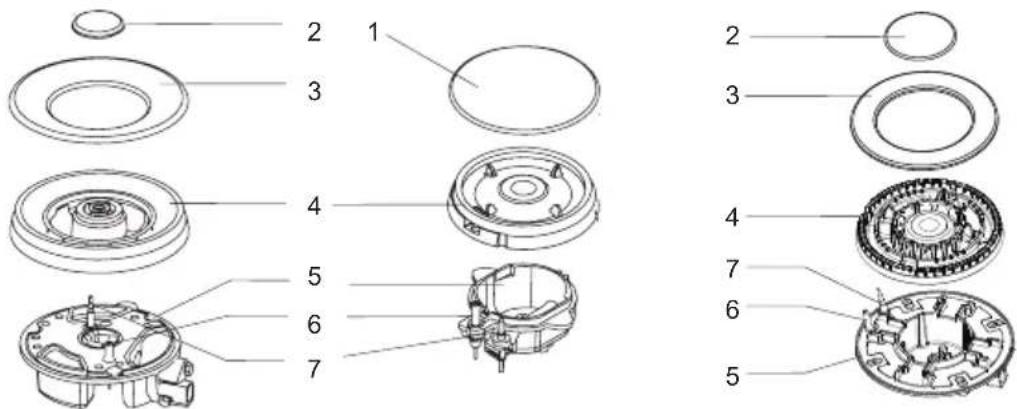

Assemblare il fornello

1. Posizionare lo spargifiamma (4) sul piatto del bruciatore (5) in modo che il sistema di ignizione e il dispositivo di controllo della fiamma si inseriscano nei rispettivi fori sullo spargifiamma. Lo spargifiamma deve incastrarsi correttamente.
2. Mettere la copertura del bruciatore (1, 2, 3) sullo spargifiamma, in modo che i perni restanti siano in corrispondenza delle rispettive cavità.

Attenzione: pericolo d'incendio

Assemblare correttamente i singoli componenti dopo la pulizia. Non scambiare assolutamente la parte superiore e quella inferiore. I perni devono trovarsi esattamente nelle cavità.

POSIZIONAMENTO

Avvertenze di sicurezza per l'installazione

• Non modificare assolutamente questo dispositivo.
- Il dispositivo deve essere installato da un tecnico qualificato.
- Prima dell'installazione, assicurarsi che le norme di distribuzione locali (tipo di gas e della pressione del gas) e le impostazioni del dispositivo siano compatibili.
• Le caratteristiche del dispositivo sono indicate sulla sua targhetta.
- Questo dispositivo non è collegato a sistemi di aspirazione per prodotti della combustione. L'installazione e il collegamento devono rispettare le norme relative all'installazione. Prestare particolare attenzione alle necessità di ventilazione.
• Chiudere l'afflusso di corrente e gas prima dell'installazione.
- Tutti i dispositivi che contengono componenti elettrici devono essere dotati di messa a terra.
- Assicurarsi che condotti del gas ed elettrici siano posati in modo da non toccare componenti del dispositivo, dato che possono diventare estremamente caldi.
- Il condotto del gas o la connessione non devono essere piegati o bloccati da altri dispositivi.

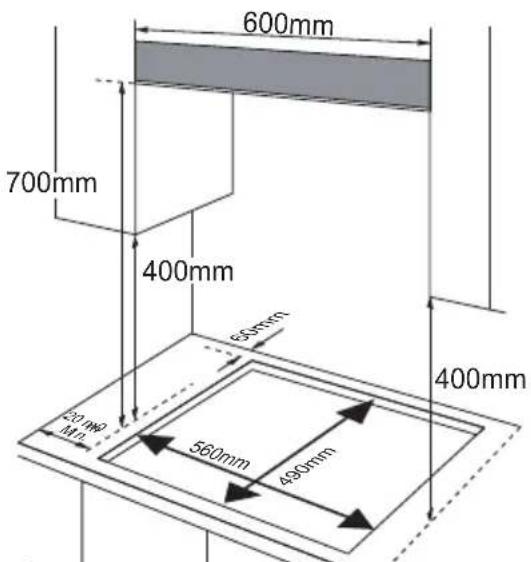

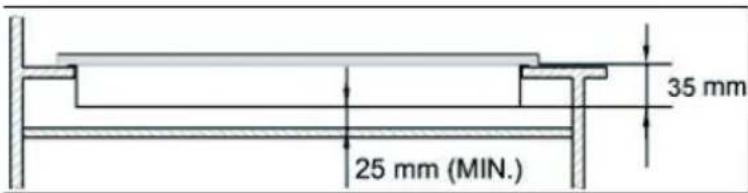

- Controllare le dimensioni del dispositivo e della porzione da tagliare del piano della cucina.
- I pannelli sopra al piano di lavoro nelle immediate vicinanze del dispositivo devono essere in materiale termoresistente. La superficie e la colla utilizzata devono essere termoresistenti, in modo da evitare danni.
- Accendere il dispositivo e accendere ogni bruciatore. Assicurarsi che la fiamma sia chiaramente blu, senza punte gialle. Se i fornelli presentano irregolarità, controllare quanto segue:

• La copertura del fornello è ben posizionata.
• Lo spargifiamme è ben posizionato.
• Il bruciatore è posizionato in verticale con l'ugello di iniezione

- L'installatore deve effettuare un completo controllo delle funzioni e di eventuali perdite dopo l'installazione.

- Il tubo flessibile deve essere posizionato in modo da non entrare in contatto con componenti mobili dell'unità abitativa e da non attraversare aree molto frequentate.

- I grassi lubrificanti prodotti in fabbrica soddisfano le necessità di tutti i piani di cottura a gas.

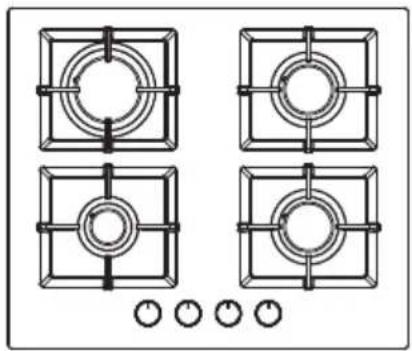

Posizionamento

Distanze necessarie per il posizionamento con una cappa aspirante

- Questo dispositivo deve essere incassato in una cucina o su un piano di lavoro da 600 mm.

- I bordi del piano cottura devono avere 60 mm di distanza da pareti laterali e posteriore.

- Tenere almeno 700 mm di distanza tra il punto più alto del piano cottura (inclusi i bruciatori) e il punto più basso di qualunque superficie orizzontale al di sopra del piano cottura.

- Devono trovarsi almeno 400 mm di distanza tra le superfici del piano cottura, premesso che il lato inferiore di una superficie orizzontale si trovi in linea con il bordo esterno del piano cottura. Se il lato inferiore della superficie orizzontale si trova a meno di 400 mm, deve esserci una distanza di almeno 50 mm dai bordi esterni del piano cottura..

- Non devono esserci materiali infiammabili entro un raggio di almeno 50 mm intorno al dispositivo e dalla superficie del piano cottura.

- Tenere uno spazio compreso tra 25 e 74 mm tra il lato inferiore del dispositivo e le superfici che si trovano al di sopra di esso.

- Un forno deve essere dotato di ventilazione esterna se viene installato sotto a un piano di cottura.

• Controllare le dimensioni del forno nel manuale d'uso.
  • L'area tagliata deve corrispondere alle indicazioni fornite nel manuale d'uso.

• Togliere il supporto per le padelle, il coperchio del bruciatore e lo spargifiamme, ribaltare il dispositivo facendo attenzione e posizionarlo su un appoggio morbido. Assicurarsi che il sistema di ignizione e il dispositivo di controllo delle fiamme non vengano danneggiati.

• Montare le spirali incluse in consegna intorno agli angoli del dispositivo.

• Non lasciare spazi nel sigillante e non superare lo spessore massimo.

• Montare le spirali incluse in consegna intorno agli angoli del dispositivo.

• Non lasciare spazi nel sigillante e non superare lo spessore massimo.

• Lo spessore della spirale è di 3 mm.
  • La larghezza della spirale è di 10 mm

Non utilizzare sigillante al silicone per collegare il dispositivo all'apertura. Con un sigillante al silicone sarebbe difficile togliere il dispositivo in futuro e questo causerebbe difficoltà durante la manutenzione.

1. Posizionare il supporto (B) sopra ai fori che corrispondono alle dimensioni della vite. C'è un foro (H) su ogni angolo del piano cottura. Stringere leggermente le viti (C) attraverso il supporto (B), in modo che questo sia collegato al piano cottura, ma da poter regolare la sua posizione.

2. Raddrizzare nuovamente il piano cottura e abbassarlo nell'apertura tagliata in precedenza.

3. Posizionare la parte inferiore del piano cottura in modo che corrisponda alla posizione del piano di lavoro. Stringere saldamente le viti (C) per fissare in posizione il piano cottura.

Collegamento del gas

Questo dispositivo deve essere installato e collegato nel rispetto delle norme nazionali del paese di utilizzo.

Questo dispositivo è progettato per l'uso di gas liquido o naturale. La modifica necessaria per l'utilizzo di gas liquido e naturale deve essere realizzata da una persona qualificata.

Sostituzione dell'afflusso di gas e norme di installazione

Per legge è obbligatorio che tutti i dispositivi a gas siano installati da una persona qualificata, che è a conoscenza delle normative di installazione e utilizzo attuali. Per vostro interesse e per garantire la sicurezza di utilizzo, assicuratevi che l'installazione sia effettuata nel rispetto delle normative.

Impostazione del gas

• Mettere in atto misure di sicurezza in relazione ai procedimenti e alle impostazioni necessari per il passaggio da un dispositivo a gas a un altro.
• Tutte le opere devono essere realizzate da un tecnico specializzato.
• Prima di iniziare, scollegare l'afflusso di corrente e gas al dispositivo.

1 Sostituire ugello di iniezione del bruciatore

Rimuovere appoggio della pentola, coperchio del fornello e spargifiamma.

Svitare l'ugello di iniezione con un cacciavite da 7 mm e sostituirlo con un nuovo ugello del nuovo fornitore di gas. Rimontare i singoli componenti facendo attenzione. Dopo aver sostituito l'ugello, si consiglia di stringerli saldamente.

2 Regolare il livello minimo della fiamma

1. Ruotare la manopola al minimo.
2. Togliere la manopola dal rubinetto e inserire un piccolo cacciavite a taglio al centro dell'albero superiore del rubinetto.
3. La regolazione è corretta se la fiamma ha una lunghezza di circa 3-4 mm.
4. In caso di butano e propano, la vite di regolazione deve essere stretta saldamente.
5. Assicurarsi che la fiamma non si spenga quando si ruota la manopola rapidamente da potenza massima a minima. Se è così, rimuovere nuovamente la manopola e regolare ulteriormente.

6. Ripetere questi passaggi per tutti i rubinetti del gas.

7. Non disassemblare assolutamente l'albero del rubinetto; in caso di malfunzionamento, sostituire l'intero rubinetto.

8. Prima di riassemblare i componenti, assicurarsi che l'ugello di iniezione non sia bloccato.
9. Dopo aver cambiato gas, è necessaria una completa verifica delle funzioni e deve essere realizzato un test per eventuali perdite (ad es. con acqua e sapone o con un sensore per gas).
10. Dopo aver cambiato gas, un tecnico qualificato o l'installatore devono fare una "V" sulla categoria di gas corretta, che deve corrispondere alle indicazioni sulla targhetta del dispositivo. Cancellare il segno precedente.

CORREZZIONE DEGLI ERRORI

Eventuali riparazioni devono essere realizzate solo da un tecnico autorizzato. Una riparazione insufficiente può provocare rischi per voi e altre persone.

Problemi di minore entità possono essere risolti come indicato di seguito.

Problema Possibile causa Soluzione
La fiamma non si accende	Nessuna scintilla Controllare l'alimentazione elettrica
	La copertura del bruciatore non è posizionata correttamente	Posizionare correttamente la copertura del bruciatore
	L'alimentazione del gas è interrotta	Aprire completamente l'alimentazione del gas
La fiamma non si accende correttamente	L'alimentazione del gas non è aperta completamente	Aprire completamente l'alimentazione del gas
	La copertura del bruciatore non è posizionata correttamente	Posizionare correttamente la copertura del bruciatore
	L'ugello di iniezione è sporco.	Rimuovere lo sporco con un panno asciutto
	I bruciatori sono bagnati.	Asciugare i bruciatori
	I fori dello spargifiamma sono bloccati	Pulire lo spargifiamma
Rumore quando si accende la fiamma	La copertura del bruciatore non è posizionata correttamente	Posizionare correttamente la copertura del bruciatore
La fiamma si spegne durante l'utilizzo	La copertura del bruciatore non è posizionata correttamente	Posizionare correttamente la copertura del bruciatore
	Il dispositivo di controllo della fiamma è sporco	Pulire il dispositivo di controllo della fiamma
	Il liquido che si trova sul fornello è fuoriuscito e ha spento la fiamma	Spegnere il fornello e controllare se c'è una corrente d'aria, magari da una finestra aperta. Attendere un minuto e riaccendere il fornello
Problema Possibile causa S	Sóluzione
Fiamma gialla	I fori dello spargifiamma sono otturati	Pulire lo spargifiamma
	Viene utilizzato un altro gas	Controllare il gas utilizzato
Odore di gas Perdita di gas		Interrompere immediatamente l’utilizzo del dispositivo e chiudere la valvola centrale. Aprire la finestra per ventilare. Chiamare il servizio di assistenza ai clienti da un’altra stanza.

Se il problema persiste, contattare il servizio di assistenza ai clienti.

Specificazione del gas modello 10033132, 10034110

Tipo di gas e pressione	Immissione di calore e grandezza dell'ugello
	Fornello wok Fornello	potente Fornello normale	Fornello risparmio
	3,6 kW (262 g/h) 3,0	kW (218 g/h) 1,75	kW (127 g/h) 1,0	(73 g/h)
G30 50 mbar 0,7	6 0,75 0,58	0,43
G31 37 mbar	0,96	0,85 0,65	0,5
G30 29 mbar 0,9	6 0,85	0,65	0,5
G25.3 25 mbar	1,5	1,22	0,95	0,7
G20 20 mbar	1,32	1,30	0,97	0,72
G20 13mbar	1,6	1,45	1,10	0,84

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il bidone dei rifiuti con le ruote), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti per la raccolta di dispositivi elettrici ed elettronici. Attenersi alle disposizioni vigenti e non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

Dichiarazione di conformità

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2011/65/EU (RoHS)

2014/30/EU (EMC)

2014/35/EU (LVD)

Regolamento (UE) 2016/426 (Apparecchi a gas)

Estimado cliente,
