Marca	Ardo
Modello	60FL129SW
Tipo di prodotto	Lavatrice autonoma
Dimensioni (L x A x P)	59.5 x 85.0 x 60.0 cm
Capacità di carico massima	9.0 kg
Velocità di centrifugazione massima	1200 rpm
Intervallo pressione acqua	0.05 MPa – 1 MPa (0.5 - 10 bar)
Collegamento elettrico	230-240 V ~ 50 Hz, vedere targhetta per dettagli
Classe di efficienza energetica	Non specificato nel manuale (stimato A++ o simile)
Programmi di lavaggio	Cotone, Sintetici, Jeans, Camicie, Sport, Colorati, Antibatterico, Lavaggio a mano, Veloce 20 min, Lana, Misto, Sete, Risciacquo, Centrifuga
Sistema Easy Logic	Regola automaticamente tempo, acqua ed energia in base al carico
Partenza ritardata	Fino a 8 ore
Funzione anticrespo	Sì, con movimento del cestello dopo il ciclo
Risciacquo extra	Selezionabile per pelli sensibili
Opzione prelavaggio	Sì, a max 40°C
Velocità di centrifuga regolabile	Sì, selezionabile dall'utente
Materiale del cestello	Acciaio inossidabile
Cassetto dei detersivi	3 scomparti (prelavaggio, lavaggio principale, ammorbidente)
Filtro	Pulibile, situato dietro il pannello frontale
Requisiti di installazione	Superficie piana, pressione acqua 0,05-1 MPa, altezza scarico 60-90 cm
Funzioni di sicurezza	Blocco bambini (se applicabile), blocco porta durante il ciclo, protezione da sovraccarico
Garanzia	Garanzia standard del produttore (verificare i termini locali)

Domande frequenti - 60FL129SW Ardo

Come rimuovo i bulloni di trasporto dalla mia Ardo 60FL129SW?

Prima di utilizzare la lavatrice, rimuovere i 4 distanziali e le viti di bloccaggio sul retro usando un attrezzo adatto. Inserire un cacciavite nei fori e fare leva per estrarre i distanziali di plastica. Chiudere i fori con i tappi forniti.

Qual è la capacità di carico massima per il programma cotone?

Il carico massimo per il programma cotone è di 10,0 kg per questo modello, ma il carico massimo effettivo è di 9,0 kg come da specifiche. Fare riferimento alla tabella dei programmi per i valori esatti per ciclo.

Posso usare detersivo liquido nella mia lavatrice Ardo?

Sì, è possibile utilizzare detersivo liquido. Rimuovere il deflettore dallo scomparto 2 e inserirlo nelle guide all'interno dello stesso scomparto. Questo impedisce al detersivo liquido di defluire prematuramente.

Perché la mia lavatrice non scarica o non centrifuga?

Controllare che il tubo di scarico sia collegato correttamente e non sia piegato. Assicurarsi che il filtro di scarico non sia bloccato. Verificare inoltre che le funzioni no-centrifuga o fermo con acqua non siano selezionate. Se il problema persiste, consultare la sezione di risoluzione dei problemi.

Come pulisco il cassetto dei detersivi?

Aprire il cassetto, premere la linguetta 'PUSH' ed estrarlo. Sciacquare sotto acqua corrente per rimuovere i residui. Per una pulizia accurata, rimuovere gli scomparti e pulire con una spazzola morbida. Rimontare dopo l'asciugatura.

Cosa fare se la porta non si apre dopo un lavaggio?

Assicurarsi che il ciclo di lavaggio sia terminato. Se la funzione 'Fermo con acqua' è attiva, la porta rimane bloccata fino a quando non si scarica l'acqua. Ruotare la manopola su 'OFF' e selezionare un programma di scarico o centrifuga per sbloccare la porta.

Come seleziono la funzione partenza ritardata?

Premere ripetutamente il pulsante 'Partenza ritardata' (D) per impostare un ritardo fino a 8 ore. Il LED corrispondente indicherà il ritardo selezionato. Quindi premere 'Avvio/Pausa' per avviare il conto alla rovescia.

Qual è il dosaggio consigliato del detersivo?

Seguire le istruzioni di dosaggio sulla confezione del detersivo. Usare troppo detersivo può causare schiuma eccessiva e un lavaggio scadente. Utilizzare detersivi a bassa schiuma progettati per macchine automatiche.

Come pulisco il filtro?

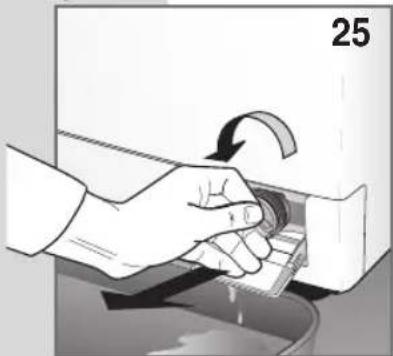

Posizionare un panno sotto il filtro, aprire lo sportello del filtro, svitare il filtro in senso antiorario e rimuoverlo. Sciacquare sotto acqua corrente per rimuovere lanugine e detriti. Riavvitare in senso orario saldamente.

Cosa devo fare se la lavatrice vibra eccessivamente?

Assicurarsi che tutti i bulloni di blocco del trasporto siano rimossi e che la macchina sia in piano. Regolare i piedini per stabilizzarla. Inoltre, evitare di sovraccaricare e distribuire uniformemente gli oggetti pesanti nel cestello.

MANUALE UTENTE 60FL129SW Ardo

La ringraziamo per aver scelto un nostro prodotto.

La preghiamo di leggere attentamente le istruzioni per l'uso prima dell'allacciamento e dell'utilizzo della macchina.

La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio. Le istruzioni per l'uso contengono molte indicazioni utili circa il funzionamento, oltre ai particolari tecnici della lavatrice che La aiuteranno ad ottimizzare l'utilizzo di questa macchina. In caso di vendita, oppure di cessione della lavatrice, bisogna ricordarsi di consegnare al nuovo utilizzatore anche il libretto delle istruzioni per l'uso.

MODELLO: ...... DATA D'ACQUISTO: / /

NUMERO DI FABBRICAZIONE:

INDICE

NOTE E CONSIGLI PER L'UTILIZZATORE 4-5

DESCRIZIONE DELLA MACCHINA 5

INSTALLAZIONE DELLA MACCHINA 6-8

• Disimballo e sbloccaggio della macchina 6
- Messa in piano della lavatrice 6
• Collegamento all'impianto idrico 7
• Collegamento all'impianto elettrico 8

UTILIZZO DELLA LAVATRICE 8-10

• Avvertenze prima dell'uso 8
• Uso de detersivi 9
- Come eliminare alcune macchie 10
- Simboli internazionali per il trattamento vestiti 10

FRANUTENZIONE 11-12

• Pulizia della lavatrice
- Pulizia del filtro 11
- Soluzione dei problemi 12

Il simbolo del cestino barrato riportato sul prodotto indica che i Rifiuti derivanti dalle Apparecchiature Elettriche ed Elettroniche (RAEE) secondo l'attuazione della direttiva 2012/19/UE, non devono essere buttati nella spazzatura indifferenziata (cioè insieme ai "rifiuti urbani misti"), ma devono essere gestiti separatamente così da essere sottoposti ad apposite operazioni per il loro riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate. In Italia i RAEE devono perciò essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche o piattaforme ecologiche) allestiti dai Comuni o dalle Società di igiene urbana. Quando si acquista una nuova apparecchiatura, inoltre, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno"); i RAEE di "piccolissime dimensioni" (nei quali cioè nessuna dimensione supera i 25 cm) possono essere consegnati gratuitamente ai negozianti anche quando non si compra nulla (ritiro "uno contro zero" - che però è obbligatorio solo per i negozi con superficie di vendita superiore a 400 mq).

Prima di collegare l'apparecchio leggere attentamente le istruzioni. Le riparazioni per inappropriate connessioni o uso dell'apparecchio non sono coperte dalla garanzia.

LA DITTA PRODUTTRICE DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.
▼ I bambini con età inferiore ai 3 anni dovrebbero essere tenuti lontani, a meno che non siano sorvegliati di continuo.
L'apparecchiatura deve essere collegata correttamente all'impianto con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.
▼ La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5bar (0.05MPa) e 10 bar (1MPa).
Se il cavo di alimentazione è danneggia - to, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
▼ Le aperture di ventilazione alla base, ove previste, non devono essere ostruite da un tappeto.
▼ Rispettare il volume massimo di carico asciutto come indicato nel capitolo “Tabella programmi”.
▼ Per arrestare le funzioni consultare la guida lavaggio.
Prima dell'attivazione della lavatrice, togliere l'intero imballaggio e il bloccaggio usato per il trasporto (viti di protezione). In caso contrario, si potrebbe danneggiare seriamente sia la macchina sia l'ambiente della Vostra abitazione.
▼ Qualsiasi modifica o tentativo di manomissione dell'apparecchio possono essere pericolosi per

l'utilizzatore e provocare danni alla lavatrice.

Considerato il notevole peso della lavatrice, bisogna osservare particolari norme di sicurezza durante il suo spostamento.
Durante il funzionamento dell'apparecchio evitare il contatto con l'acqua che fuoriesce dal tubo di scarico in quanto potrebbe avere una temperatura elevata, evitare inoltre il contatto con il vetro dell'oblò perché durante il lavaggio tende a scaldarsi
Lavare esclusivamente tessuti destinati al lavaggio in lavatrice. Per qualsiasi dubbio è possibile controllare le indicazioni del produttore riportate sulle etichette dei vestiti (vedi „Simboli per il trattamento dei vestiti”)
Prima di inserire i vestiti nella lavatrice è necessario controllare che tutte le tasche siano state vuotate. Oggetti duri e appuntiti come, ad esempio, monete, spille, chiodi, viti oppure sassi potrebbero provocare seri danni.
Non è possibile lavare in lavatrice vestiti sporchi di sostanze contenenti benzina. Nel caso in cui le macchie siano state eliminate con prodotti vaporizzanti, prima del carico in lavatrice, bisogna attendere la totale vaporizzazione di queste sostanze dalla superficie dei tessuti.
Uso e quantità di detersivi, ammorbidenti e candeggianti devono rispettare le istruzioni riportate sulla confezione.
Non utilizzare detersivi per lavaggio a mano in quanto la schiuma abbondante che si formerebbe potrebbe danneggiare le parti interne.
Alla fine del lavaggio di passatoie, coperte oppure di altri tessuti a fibre lunghe bisogna ricordarsi di controllare il filtro e, se necessario, pulirlo.
▼ Si consiglia di lasciare aperto l'oblò al termine del ciclo di lavaggio.
Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni effettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.
Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.
▼ Non attaccare oppure staccare la spina dalla pre - sa della corrente elettrica con le mani bagnate.
▼ La lavatrice deve essere collegata ad una

presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.

E' vietato collegare la lavatrice alla presa elettrica utilizzando prolunghe o spine multiple.
▼ Non esporre l'apparecchio ad agenti atmosferici.
Si può aprire la lavatrice soltanto dopo che il led, o il display indichi la fine del ciclo. Su alcuni modelli questo viene segnalato dal lampeggio del tasto start.

▼ Eseguendo le revisioni o le pulizie ricordarsi di staccare l'apparecchio dalla presa della corrente elettrica.
▼ Nel caso si voglia staccare la lavatrice dalla presa della corrente non tirare il cavo elettrico ma la spina.
Dopo aver terminato ogni lavaggio si consiglia di staccare la spina della corrente elettrica e chiudere il rubinetto dell'acqua.

PER VERSIONI LAVASCIUGA:

▼ Non asciugare capi non lavati.
▼ Non asciugare capi lavati o smacchiati con prodotti chimici.
▼ Non asciugare capi sporchi di olio per cucinare, petrolio, acetone, alcool, benzina, kerosene, smacchiatori, acqua ragia, cera. Eliminare queste sostanze mediante un lavaggio a caldo e con un abbondante dose di detersivo prima di caricare i capi nell'asciugatrice.
▼ Non asciugare oggetti in gommapiuma, lattice, impermeabili, tessuti impermeabilizzati, materassini di gomma, oggetti stampati, vestiti o cuscini imbottiti con gommapiuma, poiché questi materiali po-

LA PARTE FINALE DI UN CICLO D'ASCIUGATURA È DI RAFFREDDAMENTO, NON ARRESTARE MAI L'ASCIUGABIANCHERIA PRIMA DELLA FINE DEL CICLO, A MENO CHE TUTTA LA BIANCHERIA NON VENGA ATA RAPIDAMENTE E STESA PER DISSIPARE IL CALORE.

trebbero sciogliersi e danneggiare gli altri capi di biancheria o lo stesso apparecchio.

▼ Gli ammorbidenti o prodotti simili dovrebbero essere impiegati attenendosi alle istruzioni allegate all'ammorbidente.
▼ I bambini di con età inferiore ai 3 anni dovrebbero essere tenuti lontani, a meno che non siamo sorvegliati di continuo.
▼ L'apparecchio non deve essere installato dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerneira sul lato opposto a quello dell'apparecchiatura, che impedirebbe la totale apertura dello stesso.

DESCRIZIONE DELLA MACCHINA

La struttura è stata realizzata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano rimanere inalterate nel tempo.
Il motore e tutte le parti in movimento sono state studiate e realizzate in modo da garantire il massimo della silenziosità.
Il cestello in acciaio inossidabile è ampio e di facile accesso per una migliore qualità del lavaggio e per una maggiore durata della biancheria.
Il pannello comandi racchiude in se la pos -sibilità di utilizzare facilmente tutti i lavaggi e le asciugature desiderate (vedi pannello comandi, e tabella programmi).

A - Oblò
B - Filtro
C - Piedini regolabili
D - Coperchio superiore

E - Cestello
F - Quadro comandi
G - Cassetto detersivo

▼ L'oblò molto ampio facilita il carico e scarico della biancheria.
La stabilità altissima é data dalla costante ricerca dei tecnici sugli equilibri delle masse in movimento.

L'installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose.

La macchina può essere installata in qualsiasi posto purché la temperatura ambiente non sia inferiore ai 3°C ed i cavi o i tubi posti sul retro della macchina non siano schiacciati.

Questo apparecchio è destinato ad uso domestico a applicazioni similari, come:

▼ In negozi, uffici e altri luoghi di lavoro similari;
▼ In aziende agricole o similari
▼ Da clienti di alberghi, motel e altri ambienti di tipo residenziale;
▼ In ambienti del tipo bed and breakfast.

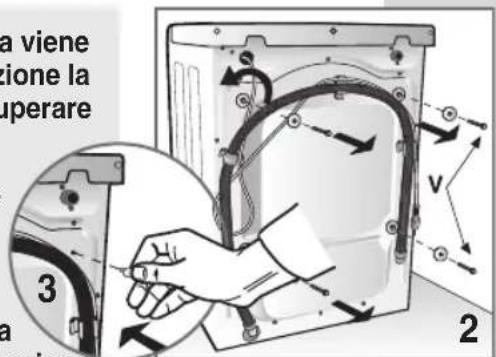

Per motivi di trasporto il gruppo oscillante della macchina viene bloccato da 4 distanzieri con viti. Prima di mettere in funzione la macchina togliere i distanzieri, e le viti di bloccaggio, recuperare le viti e i distanzieri per eventuali traslochi.

Chiudere i fori con gli appositi tappi in dotazione che troverete all'interno del sacchetto documenti.

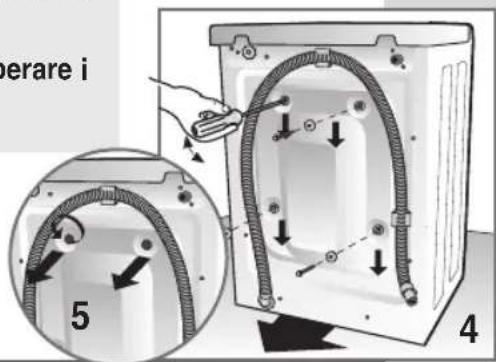

Per motivi di trasporto il gruppo oscillante della macchina viene bloccato da 4 distanzieri con viti. Prima di mettere in funzione la macchina togliere le viti di bloccaggio con una chiave.

Inserire nei fori un giravite e agire come in figura per poter recuperare i 4 distanzieri in plastica.

La versione lavasciuga non deve essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto a quello della lavasciuga stessa.

MESSA IN PIANO DELLA LAVATRICE

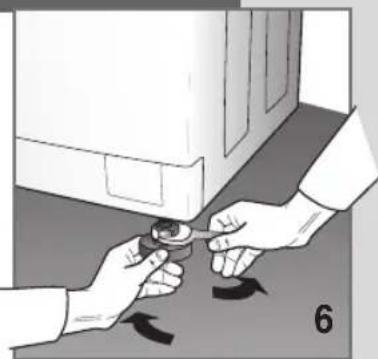

Dopo aver scelto il posto adatto, regolare bene in piano la macchina utilizzando i piedini regolabili (Fig. 6).

Porre particolare attenzione alla scelta della posizione, al livellamento della lavatrice stessa ed alla sicurezza dei controdadi.

Nel caso in cui la messa in piano non sia stata eseguita correttamente, la lavatrice sarà instabile ed il funzionamento rumoroso con conseguenti danni.

Nel caso in cui la macchina sia posta su pavimento in moquette, bisogna assicurarsi che fra la lavatrice e il pavimento l'aria circoli liberamente.

Non è consigliabile il montaggio della macchina in vani in cui la temperatura potrebbe scendere sotto 0°C.

Nelle versioni sotto tavolo avvitare i piedini fino a che la molla completamente compressa permetta l'installazione della macchina sotto il piano di lavoro (Fig. 6B).

La pressione nella rete idrica deve essere compresa fra 0,05 e 1,00 MPa (0,5 - 10 bar.)

Prima dell'allacciamento, aprire il rubinetto e far defluire ura certa quantità d'acqua per pulire i tubi da impurità come sabbia, ruggine (questa operazione è particolarmente importante nel caso in cui la lavatrice sia rimasta a lungo inattiva o venga collegata ad una tubazione nuova dell'acqua).
Il tubo di alimentazione dell'acqua deve essere collegato alla presa d'acqua fredda con bocca filettata da 3/4".

Nelle lavabiancheria elettroniche dotate di doppia elettrovalvola

(acqua calda e fredda), collegare il tubo rosso al rubinetto di acqua calda e, l'altro tubo al rubinetto di acqua fredda. In caso non fosse possibile utilizzare un rubinetto di acqua calda, i due tubi dovranno essere collegati entrambi a quello di acqua fredda, tramite l'apposito raccordo in dotazione (vedi fig. 8).

Non collegare alla rete di approvvigionamento dell'acqua calda.

▼ Collegare il tubo di alimentazione (fig. 9).

La lavabiancheria e la lavasciuga del tipo a condensazione destinate ad essere allacciate alla rete idrica devono essere collegate utilizzando il nuovo set di tubi in dotazione alla macchina e nonando i vecchi.

Durante il lavaggio la presa di alimentazione dell'acqua deve essere completa- mente aperta.

Il tubo di scarico dell'acqua deve essere ad un'altezza compresa fra 60 cm e 90 cm (fig. 10).

Se è previsto lo scarico dell'acqua direttamente nella conduttura di scarico, l'estremità libera del tubo della macchina dovrà essere inserita nella conduttura con diametro interno non inferiore a 40 mm.

E' importante non allacciare ermeticamente il tubo della macchina alla conduttura di scarico per evitare di riempire d'aria il sifone e, di conseguenza, di provocare la fuoriuscita dell'acqua.

Nel caso in cui l'acqua debba essere scaricata nel lavabo o in un'altra zona di scarico, l'estremità libera del tubo deve essere preventivamente rinforzata nel punto della piegatura con un gancio apposito in dotazione alla lavatrice. Quindi, porre il tubo sull'orlo del lavabo e fissare il gancio in modo tale da non far cadere il tubo (fig. 11). Il lavabo deve avere lo scarico pulito per permettere all'acqua di scorrere liberamente.

Accertarsi che la tensione elettrica indicata nei dati tecnici della targhetta posta sul lato interno dello sportellino filtro, corrisponda a quella della rete elettrica (fig. 12).

Salvavita, cavi elettrici e presa della rete devono avere parametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.

A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere garantito da un interruttore onnipolare.

La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qualsiasi responsabilità per eventuali incidenti (fig. 13).

Se la presa nella quale viene inserita la spina non funziona oppure non è adatta, deve essere sostituita da un elettricista qualificato.

E' vietato allacciare la lavatrice alla rete attraverso elementi indiretti come prolunghe e prese multiple.

Durante la manutenzione la spina della lavatrice deve essere staccata dalla fonte di corrente.

Non inserire e non togliere la spina dalla presa con le mani bagnate.

Se il cavo d'alimentazione è danneggiato in qualche modo,contattare il centro di assistenza tecnica specializzato.

La spina di connessione alla rete elettrica non deve essere posta dietro alla macchina ma in posizione facilmente accessibile in casi di emergenza.

Prima di procedere al primo lavaggio della biancheria si prega di eseguire un breve ciclo di lavaggio senza panni.

Questo permette di verificare il funzionamento della lavatrice e di pulire il cestello.

Ad ogni lavaggio assicurarsi che:

▼ i collegamenti idraulici siano corretti, il tubo di scarico sia ben posizionato (vedi collegamento idraulico) che il rubinetto sia aperto (fig. 14).
▼ con le mani asciutte inserire la spina nella presa di corrente.
▼ suddividere la biancheria secondo il tipo di tessuto (vedi etichettatura capi).
▼ controllare che non vi siano oggetti nelle tasche degli indumenti da lavare, che potrebbero causare danni alla biancheria, alla macchina o al filtro

La lavatrice è dotata di uno scomparto per i detersivi a tre vaschette.

1 vaschetta per detersivo in polvere per il prelavaggio oppure per l'ammollo (1)

2 vaschetta per detersivo in polvere per il lavaggio normale (2)

vaschetta per ammorbidente (3)

utilizzare un detersivo a schiuma frenata e ammorbidente (se è il caso) indicato per lavatrici automatiche. Per i dosaggi seguire le indicazioni sulla confezione.

Quantità troppo elevate di detersivo possono produrre troppa schiuma ed influire negativamente sul risultato del lavaggio. Quantità troppo basse possono provocare un lavaggio non soddisfacente.

Quando si riempie il cassetto del detersivo è importante che quest'ultimo non entri nella sezione dell'ammorbidente in quanto si avrebbe un risciacquo con schiuma, ed i tessuti potrebbero e macchiati di bianco. Viceversa se l'ammorbidente entrasse nella del detersivo ne ridurrebbe l'efficacia.

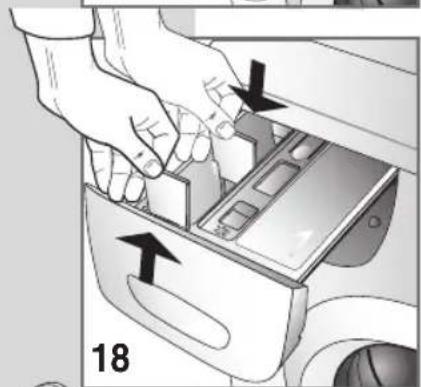

Quando si usa il detersivo liquido ( raccomandato per i programmi senza prelavaggio) bisogna agire nel seguente modo: estrarre la paratia dalla propria sede che si trova nel cassetto e allo scomparto 2 inserirla nelle apposite guide verso il centro esso scomparto.

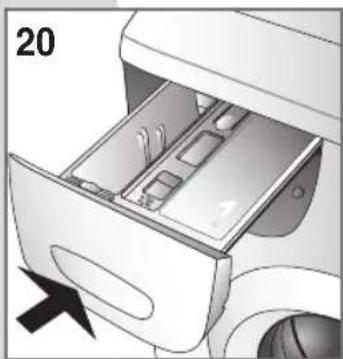

▼ chiudere il cassetto del detersivo prima di iniziare il lavaggio.

Non togliere il cassetto detersivo durante i funzionamento della macchina, poiché potrebbe uscire acqua.)

Esistono alcune macchie che non possono essere asportate dai vestiti soltanto con lavaggio in lavatrice. Prima di pulire a mano macchie di ogni genere bisogna eseguire una prova su una parte poco visibile del capo, iniziando dall'orlo della macchia e procedendo verso il suo centro per evitare, in questo modo, la formazione di aloni. Qui sotto riportiamo vari modi per eliminare le macchie.

CERA: Raschiare la cera con una punta arrotondata per non provocare danni al tessuto, quindi, mettendo il tessuto fra due fogli di carta assorbente, passare la macchia sotto il ferro caldo.
PENNE A SFERA E PENNARELLI: pulire con un panno morbido imbevuto di alcol etilico. Fare attenzione a non allargare la macchia.
UMIDITÀ E MUFFA: se il tessuto tollera bene l'uso della candeggina, eseguire il ciclo di lavaggio aggiungendo candeggina. In caso contrario, bagnare la parte sporca con acqua ossigenata a 10 volumi e lasciare agire per 10 o 15 minuti.
▼ BRUCIATURE LEGGERE DA FERRO DA STIRO: seguire le indicazioni per la muffa e l'umidità.
RUGGINE: usare prodotti per macchie di ruggine seguendo le indicazioni del produttore poste sulla confezione.
GOMMA DA MASTICARE: passare sul tessuto con il ghiaccio, sfregare il più possibile e poi passare con un panno di cotone imbevuto di acetone.
▼ VERNICE: non lasciare asciugare la vernice.

Passare sulla zona sporca il solvente indicato sulla confezione della vernice (ad es. acqua, trementina, tricloroetilene), insaponare e poi sciacquare.

ROSSETTO PER LABBRA: le macchie sul cotone oppure sulla lana si eliminano con un panno imbevuto di etere. Per la seta, invece, usare il tricloroetilene.
SMALTO PER UNGHIE: mettere sul tessuto macchiato la carta assorbente, quindi, inumidire il rovescio del tessuto con acetone cambiano spesso la carta assorbente posta sulla macchia. Procedere in questo modo fino alla totale eliminazione della macchia.
MORCHIA O CATRAME: spalmare sulla macchia un po' di burro fresco, lasciare riposare e poi lavare con essenza di trementina.
▼ ERBA: insaponare delicatamente, utilizzare candeggiante diluito. Per tessuti in lana si può ottenere un buon risultato anche con alcol al 90%.
SANGUE: mettere a mollo nell'acqua fredda con l'aggiunta di sale, quindi, lavare con il sapone da bucato.

SIMBOLI INTERNAZIONALI PER IL TRATTAMENTO DEI VESTITI

Prima di mettere i vestiti in lavatrice e di selezionare il relativo programma è consigliabile esaminare i simboli posti sulle etichette del produttore. La tabella qui di seguito può essere utile per la lettura dei simboli.

Lavaggio normale

Lavaggio delicato

Lavare a max 95°C

Lavare a max 60°C

Lavare a max 40°C

Lavare a max 30°C

Lavare a mano

Non lavare in acqua

Candeggio in acqua fredda

Non candeggiare

Stirare fino a max 200°

Stirare fino a max 150°

Stirare fino a max 100°

Non stirare

Lavare a secco con solvente

Lavare a secco esclusivamente con benzina, alcool puro e R113

Lavare a secco esclusivamente con percloro etilico, benzina, alcool puro, R111 e R113.

Non lavare a secco

Asciugare disteso

Asciugare appeso

Asciugare sui appendiabiti

Asciugare nella macchina asciuga biancheria a temperatura normale

Asciugare nella macchina asciuga biancheria a temperatura ridotta

Non asciugare con macchina asciugabiancheria

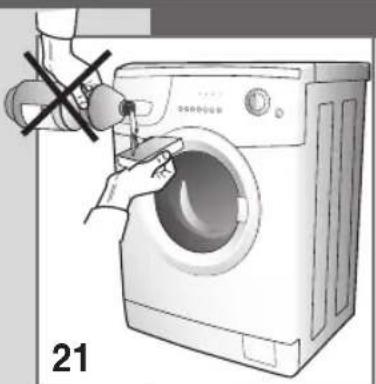

PULIZIA DELLA LAVATRICE

La lavatrice è stata progettata per ridurre al minimo la manutenzione. E' comunque importante ricordarsi di pulirla regolarmente.

Prima della pulizia assicurarsi che l'apparecchio sia stato staccato dalla rete elettrica e che sia stata chiusa l'alimentazione dell'acqua.

La struttura esterna e le parti in plastica della lavatrice devono essere pulite unicamente con un panno morbido umido.

Non utilizzare assolutamente per la pulizia della macchina sostanze chimiche, prodotti abrasivi, alcol, sapone, benzine o altri solventi in quanto potrebbero danneggiare la macchina. (fig. 21)

Al termine del lavaggio lasciare aperto per qualche tempo l'oblò per far asciugare le parti in gomma.

Lavare periodicamente le vaschette dei detersivi. A tal fine estrarre lo scomparto detersivi e sciacquarlo sotto l'acqua corrente (fig. 22). Quindi, inserirlo nuovamente

COME ESTRARRE LO SCOMPARTO DETERSIVI

▼ aprire lo scomparto detersivi;
▼ premere con la mano destra sulla scritta "PUSH" e, sfilare con l'altra mano il cassetto tirandolo verso di se .(fig. 23)

PULIZIA DEL FILTRO

Prima di iniziare le operazioni sotto descritte, assicurarsi che la lavatrice sia stata svuotata. Non togliere il filtro durante il funzionamento della macchina o quando quest'ultima è piena d'acqua.

Mettere sotto il filtro un panno oppure un piatto piano per raccogliere l'acqua rimasta al suo interno. Aprire lo sportellino del filtro, svitare e togliere quest'ultimo girando in senso antiorario (fig. 24/25).

Il filtro deve essere pulito periodicamente.

Sciacquare il filtro sotto l'acqua corrente ed eliminare ogni residuo. Riavvitare il filtro in senso orario assicurandosi che sia chiuso ermeticamente.

In caso di mancato funzionamento della macchina, prima di chiamare l'assistenza autorizzata è consigliabile verificare che la causa non sia fra quelle di seguito illustrate. In alcuni modelli le anomalie vengono evidenziate con un codice a fine ciclo.

Codice: E:00 Effettuare i controlli elencati nel paragrafo contrassegnato *

E:01 Effettuare i controlli elencati nel paragrafo contrassegnato **

E:02 Anomalia tecnica "Chiamare il servizio assistenza"

E:03 Anomalia tecnica "Chiamare il servizio assistenza"

La lavatrice non funziona (le spie di controllo non sono accese) (Display spento)

• assicurarsi che:

1) Vi sia la tensione nella rete
2) La spina sia inserita correttamente nella presa di corrente
3) Il pulsante On/Off sia premuto, o se non previsto, che la manopola programmatore sia posizionata su di un programma.

La lavatrice non funziona (le spie di controllo sono accese) (Display illuminato)\*

• assicurarsi che:

1) Il programma sia stato selezionato
2) L'oblò sia chiuso correttamente
3) Il pulsante "Start" sia stato premuto (solo per modelli elettronici)
4) Verificare, le indicazioni seguenti "La lavatrice non carica acqua"

La lavatrice non carica acqua\*

- controllare che:

1) Vi sia l'acqua nelle tubature
2) Il tubo di carico sia collegato alla lavatrice
3) Il rubinetto di alimentazione dell'acqua sia aperto
4) Il filtro non sia otturato. In caso, procedere alla sua pulizia staccando l'apparecchio dalla rete elettrica

La lavatrice carica e scarica acqua in continuazione\*\*:

- controllare che:

1) Il tubo di scarico si trovi all'altezza adeguata (60-90 cm)
2) L'estremità del tubo di scarico non sia immersa nell'acqua

La lavatrice non scarica acqua e non centrifuga\*\*:

- controllare che:

1) Il tubo di scarico sia allacciato correttamente
2) Il tubo di scarico non sia piegato
3) Il filtro dello scarico non sia chiuso
4) Non sia stata selezionata la funzione di esclusione della centrifuga
5) Non sia stata selezionata la funzione di stop con acqua.

La lavatrice vibra e fa rumore

• assicurarsi che:

1) Tutte le protezioni per il trasporto siano state tolte.

2) La lavatrice sia perfettamente in piano
3) La biancheria voluminosa come lenzuola, tovaglie ecc. non sia concentrata in una sola parte del cestello

L'oblò non si apre

• assicurarsi che:

1) Il ciclo di lavaggio sia terminato.

2) Non sia stata selezionata la funzione stop con acqua (automatica su alcuni modelli).

La biancheria non è sufficientemente centrifugata

• assicurarsi che:

1) La biancheria sia stata distribuita uniforme mente nel cestello
2) Sia stata scelta la corretta velocità di centrifuga

La lavatrice si blocca durante il lavaggio

• assicurarsi che:

1) Non manchi la corrente

Resta troppo detersivo nella vaschetta

• assicurarsi che:

1) Il rubinetto di alimentazione dell'acqua sia aperto
2) Il filtro che si trova tra il rubinetto e il tubo di alimentazione sia pulito

Dopo il lavaggio la biancheria non è pulita

• assicurarsi che:

1) Il cestello non sia stato caricato troppo
2) Sia stata utilizzata l'adeguata quantità di detersivo
3) sia stato scelto il programma di lavaggio corrispondente

La biancheria si è ristretta oppure si è scolorita

• assicurarsi che:

1) Sia stato scelto il programma di lavaggio corretto
2) Sia stata selezionata la giusta temperatura di lavaggio

La lavatrice non asciuga (solo per modelli lavasciuga)

• assicurarsi che:

1) Il rubinetto di alimentazione dell'acqua sia aperto
2) Il filtro di scarico sia pulito
3) La lavatrice sia accesa (spia di controllo o display illuminato)
4) Il programma asciugatura sia selezionato
5) Il tempo di asciugatura sia stato impostato

Se dopo l'esecuzione delle funzioni descritte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino.

Si prega cortesemente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. I dati dell'apparecchio si trovano sulla tabella informativa posizionata sullo sportellino del filtro.

Queste informazioni permettono all'operatore dell'assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantiscono una veloce ed efficace esecuzione della riparazione.

Dear Customer,

A Manopola selettore programmi

B Funzione selezione temperatura

C Funzione centrifuga

D Funzione partenza ritardata

E Funzione antipiega

F Funzione prelavaggio

G Funzione extra risciacquo

H Funzione avvio / pausa

I Icona fase di lavaggio

LAVARE IN MODO CORRETTO

Prima di mettere in funzione la lavabiancheria assicurarsi che l'installazione sia stata eseguita correttamente come riportato nel libretto di istruzioni.

Utilizzo quotidiano

1. Prima di inserire i capi nella lavabiancheria vuotare le tasche da oggetti duri e appuntiti (chiodi, viti, monete, spille, sassi) che potrebbero danneggiare la macchina e gli indumenti.
2. Per migliorare le performance di lavaggio introdurre la biancheria distesa senza comprimerla evitando di sovraccaricare la macchina. Un carico intero di tessuti particolarmente assorbenti, ad esempio accappatoi ed asciugamani di spugna, può sbilanciare la macchina durante la fase di centrifuga. Il sistema automatico di bilanciamento del carico dispone il bucato nella maniera più omogenea possibile ed imposta l'ottimale velocità di centrifuga per ridurre al minimo l'eventuale presenza di vibrazioni.
3. Chiudere l'oblò accertandosi che tra lo sportello e la guarnizione non rimangano chiusi degli indumenti.
4. Dosare la giusta quantità di detersivo nell'apposita vaschetta 2. Inserire la paratia in dotazione nel caso in cui si utilizzino detersivi liquidi. Se si desidera attivare l'opzione prelavaggio aggiungere il detergente nella vaschetta 1. Per l'ammorbidente adoperare la vaschetta contraddistinta dall'apposito simbolo ❄️. Dopo aver versato il detergente richiudere delicatamente il cassetto.
5. Selezionare il programma di lavaggio adatto alla tipologia di tessuti tramite la manopola A seguendo le indicazioni riportate nella tabella programmi. Uno dei LED della barra funzioni si accende per indicare la fase in cui il programma avrà inizio. L'accensione del LED fine indica la fine del ciclo.
6. Toccando il tasto C è possibile impostare una velocità di centrifuga differente da quella proposta dal programma selezionato. Il tasto D consente di posticipare l'avvio del ciclo di lavaggio fino a un massimo di 8 ore. Entrambi i valori vengono indicati dai rispettivi LED.
7. Toccando i pulsanti E, F, G è possibile selezionare le funzioni supplementari. Le opzioni scelte vengono indicate dall'accendersi dei relativi LED. La durata del ciclo di lavaggio varia in funzione delle opzioni attivate.
8. Toccare il pulsante avvio H per avviare il ciclo di lavaggio. Dopo alcuni secondi il LED avvio rimanendo costantemente acceso indica che il programma è avviato.
9. La fine del ciclo di lavaggio è indicata dall'accensione dell'icona "END". Riportare la manopola A in posizione di OFF ed aprire l'oblò per prelevare tutto il bucato.
10. In qualsiasi momento è possibile annullare il programma riportando la manopola A in posizione di OFF.
11. Per spegnere la macchina in caso di emergenza, posizionare l'indice della manopola programmi in posizione di "OFF", la selezione sarà confermata tramite due segnali acustici e lo spegnimento di tutti i LED/LCD.

LED INDICATORI DELLE FASI DI PROGRAMMA: L'accensione progressiva delle icone permette di sapere in ogni momento quale fase del programma la lavabiancheria stà eseguendo.

Prelavaggio

Lavaggio

Risciacqui

Centrifuga

Fine ciclo

PARTENZA RITARDATA: Toccare il simbolo "PARTENZA RITARDATA" per posticipare la partenza del ciclo di lavaggio fino ad un massimo di 8 ore. Toccare ripetutamente il simbolo fin quando il LED acceso indicherà il ritardo di partenza desiderato.

TEMPERATURA: Toccare il simbolo "TEMPERATURA" per impostare la temperatura di lavaggio (vedi tabella programmi) desiderata, il relativo led si accenderà indicando la temperatura scelta. Per effettuare un programma "freddo", toccare il simbolo "TEMPERATURA" fino a quando tutti i led saranno spenti.

La macchina impedirà automaticamente di impostare una temperatura maggiore a quella prevista per ogni programma.

PRELAVAGGIO: Per effettuare il prelavaggio toccare il simbolo "PRELAVAGGIO", il relativo led si accenderà, ed aggiungere il detersivo nell'apposita vaschetta 1.

La lavabiancheria effettua un prelavaggio a 40°C max. Il prelavaggio è indicato nel caso di indumenti sporchi di polvere, terra, sabbia o in presenza di macchie particolarmente resistenti. Vedere la tabella programmi per ulteriori informazioni.

CENTRIFUGA REGOLABILE: Toccare il simbolo "CENTRIFUGA" per scegliere la velocità di centrifuga desiderata, la macchina impedirà automaticamente di impostare una velocità di centrifuga superiore a quella massima prevista per ogni programma. Il LED acceso indicherà il valore di velocità selezionato. Per escludere la centrifuga a fine ciclo selezionare il simbolo esclusione centrifuga.

N.B.: La velocità massima di centrifuga varia in funzione del modello. La velocità abbinata ad ogni programma è quella consigliata.

Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno speciale sistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di ogni centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregolare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

ANTIPIEGA: Toccare il simbolo "ANTIPIEGA", il relativo led si accenderà, in modo che la lavabiancheria regoli i parametri di lavaggio per diminuire la formazione di pieghe facilitando le operazioni di stiratura. Al termine del ciclo di lavaggio il cestello si muoverà in senso alternato per circa 30 minuti. È tuttavia possibile interromperlo, in qualunque momento, riportando la manopola in posizione "OFF"; lo sportello si sbloccherà e sarà possibile estrarre la biancheria.

La velocita di centrifuga viene impostata automaticamente a 500 giri/min.

EXTRA RISCIACQUO: Toccare il simbolo "EXTRA RISCIACQUO", il relativo led si accenderà, per attivare un risciacquo aggiuntivo. L'opzione è raccomandata per pelli particolarmente sensibili agli enzimi contenuti nei detergenti.

La funzione è selezionabile in base al programma prescelto (vedere tabella programmi).

AVVIO/PAUSA: Per confermare le scelte ed avviare il ciclo di lavaggio toccare il simbolo "AVVIO/PAUSA", il relativo led, dopo alcuni secondi, si accenderà di colore verde confer mando l'avvio del ciclo.

A programma avviato, è possibile fermare il ciclo toccando, per qualche secondo, il simbolo "AVVIO/PAUSA", il led lampeggerà di colore diverso.

Dopo circa 2 minuti dall'attivazione della funzione pausa, è possibile aprire l'oblò per caricare/svuotare eventuali panni e/o apportare delle modifiche alle opzioni di lavaggio selezionate. La possibilità di aprire l'oblò durante la pausa è fattibile, per motivi di sicurezza, solamente in alcune condizioni/fase del ciclo di lavaggio.

Per riattivare il ciclo di lavaggio toccare, per alcuni secondi, il simbolo "AVVIO/PAUSA", il led diventerà di colore verde.

EASY LOGIC: Il sistema EASY LOGIC regola automaticamente il tempo di lavaggio, i consumi di acqua e di energia in base alla reale quantità di biancheria caricata nella macchina.

CARATTERISTICHE TECNICHE

MODELLO →		60FL129SW/A/B/X	55FL128SW/A/B/X	55FL127SW/A/B/X	55FL107SW/A/B/X	39FL106SW/A/B/X	33FL105SW/A/B/X
Dimensioni	Larghezza(cm)	59.5	59.5	59.5	59.5	59.5	59.5
	Altezza (cm)	85.0	85.0	85.0	85.0	85.0	85.0
	Profondità(cm)	60.0	55.0	55.0	55.0	39.0	33.0
Centrifuga massima (giri/min)		1200	1200	1200	1000	1000	1000
Carico massimo (kg)		9.0	8.0	7.0	7.0	6.0	5.0
Pressione dell'acqua		0.05 MPa - 1 MPa
Collegamento elettrico		vedi Targhetta caratteristiche

Programmi			Massima velocità centrifuga (giri/min)	Carico massimo in funzione del modello e del programma scelto(kg)						Opzioni
Simbolo	Temperatura max	Tipologia di bucato
Cotone	90°C Max	Bianchi in lino e cotone molto sporchi, con macchie anche di natura organica.		10.0	9.0	8.0	7.0	6.0	5.0
	60°C Max40°C	I programmi di cotone standard a 60°C e 40°C sono adatti per lavare la biancheria di cotone con un grado di sporco normale e sono i programmi più efficienti in termini di consumo combinato di energia e acqua per lavare il determinato tipo di biancheria in questione. I succitati programmi sono conformi ai Regolamenti Europei 1015/2010 e 1061/2010 in merito alle specifiche per la progettazione ecocompatibile. La temperatura effettiva dell'acqua può essere diversa dalla temperatura dichiarata dello specifico ciclo. I programmi di cotone standard a 60°C e 40°C sono stati verificati in accordo con la Norma EN60456.		10.0	9.0	8.0	7.0	6.0	5.0
Sintetici	60°C 800	Ossuti sintetici con colori delicati.		4.5	4.0	4.0	3.5	3.0	2.5
Jeans	40°C 800	Lo speciale programma jeans, effettua un lavaggio delicato a 40°C che si prende cura di tutte le fibre in denim e allo stesso tempo ne previene lo scolorimento rispettando i colori. I vestiti in tessuto denim delavé rimarranno sempre come nuovi.		4.5	4.0	4.0	3.5	3.0	2.5
Camicie	40°C 500	Il programma camicie riduce il tempo dedicato alle operazioni di stiro. La temperatura, il livello dell'acqua, intensità di lavaggio e la velocità di centrifuga vengono regolate elettronicamente per diminuire la formazione di pieghe e facilitare la stiratura di bluse e camicie.		2.5	2.0	2.0	1.5	1.5	1.0
Sport	40°C 800	Il programma sport è pensato per gli indumenti sportivi e dual. Il ciclo di lavaggio a 40°C mantiene intatta la forma dei tessuti e l'elasticità delle moderne fibre sintetiche.		4.5	4.0	4.0	3.5	3.0	2.5
Colorati	30°C Max	Il programma colorati permette di lavare insieme capi di diverso colore; si possono lavare in tutta sicurezza biancheria chiara e scura senza correre alcun rischio di scolorimenti.		4.5	4.0	4.0	3.5	3.0	2.5
Antibatterico	40°C Max	Il programma antibatterico assicura la rimozione di germi e baderi presenti nella biancheria. Il programma garantisce la massima igiene per i tessuti bianchi, colorati e fibre sintetiche.		10.0	9.0	8.0	7.0	6.0	5.0
A Mano	20°C 500	I capi delicati richiedono una cura particolare e normalmen-oli lavano a mano. Lo specifico lavaggio a mano ti assicura la massima delicatezza nel trattamento degli indumenti.		2.5	2.0	2.0	1.5	1.5	1.0
Rapido	30°C 800	Il ciclo di lavaggio rapido è adatto per rinfrescare, in soli 20 minuti, la biancheria leggermente sporca. Rapido ti permette di risparmiare tempo prezioso effettuando un ciclo di lavaggio a 30°C.		4.5	4.0	4.0	3.5	3.0	2.5
Lana	40°C 800	Il programma lana è ideale per il lavaggio dei capi delicati che riportano in etichetta la dicitura "lavabile in lavatrice". Garantisce la cura dei colori e la consistenza originale degli indumenti nel tempo.		2.5	2.0	2.0	1.5	1.5	1.0
Misti	20°C 800	Lo speciale programma misti consente di lavare insieme o suti di diversa natura (cotone, sintetici, misti) con un risultato perfetto.		4.5	4.0	4.0	3.5	3.0	2.5
Seta	30°C 500	O capi in seta, viscosa, lingerie.		2.5	2.0	2.0	1.5	1.5	1.0
Risciacqui	- Max	Il programma risciacqui è utile per risciacquare biancheria lavata a mano o rinfrescare indumenti riposti per lungo tempo.		10.0	9.0	8.0	7.0	6.0	5.0
Centrifuga	- Max	La velocità della centrifuga è regolabile per adattarsi a tutti i tipi di tessuti.		10.0	9.0	8.0	7.0	6.0	5.0

(*) La reale temperatura dell'acqua può differire da quella indicata nel programma.
