Contemporary RA-AX0007L - Orologio ORIENT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio da polso
Marchio	ORIENT
Modello	Contemporary RA-AX0007L
Movimento	Automatico (carica automatica)
Diametro cassa	circa 40 mm
Spessore cassa	circa 11 mm
Peso	circa 80 g
Materiale cassa	Acciaio inossidabile
Vetro	Vetro minerale
Resistenza all'acqua	50 metri (5 ATM)
Alimentazione	Carica automatica con possibilità di carica manuale
Riserva di carica	circa 40 ore
Funzioni	Ore, minuti, secondi, data
Batteria	Nessuna (automatico)
Garanzia	Garanzia del produttore (fare riferimento al manuale)
Manutenzione	Pulizia regolare con panno morbido; evitare magneti e urti
Utilizzo in acqua	Adatto per schizzi, non per nuoto o immersioni

Domande frequenti - Contemporary RA-AX0007L ORIENT

Come si impostano ora e data sul mio ORIENT Contemporary RA-AX0007L?

Per impostare l'ora, tirare la corona in seconda posizione (completamente estratta) e ruotarla. Per la data, tirare la corona in prima posizione e girarla in senso orario finché appare la data corretta. Assicurarsi che la data cambi a mezzanotte, non a mezzogiorno, impostando l'ora dopo le 12 se necessario.

Questo orologio è resistente all'acqua? Posso nuotare con esso?

L'ORIENT RA-AX0007L ha una resistenza all'acqua di 50 metri (5 ATM). Ciò significa che è adatto per schizzi e pioggia, ma non per nuoto, doccia o immersioni.

Come si carica manualmente il movimento automatico?

Se l'orologio si è fermato, è possibile caricarlo manualmente girando la corona in senso orario mentre è in posizione neutra (premuta). Circa 20-30 giri dovrebbero dare energia sufficiente per avviare l'orologio. Dopodiché, il normale movimento del polso lo manterrà carico.

Qual è la riserva di carica dell'orologio?

La riserva di carica è di circa 40 ore a carica completa. Ciò significa che l'orologio continuerà a funzionare per circa 40 ore se non indossato.

Quanto dura il movimento automatico senza manutenzione?

In generale, un orologio automatico come il RA-AX0007L dovrebbe essere revisionato ogni 3-5 anni per mantenere precisione e longevità. La manutenzione regolare include pulizia, lubrificazione e regolazione del movimento.

Posso sostituire la batteria da solo?

Questo orologio ha un movimento automatico, quindi non necessita di batteria. È alimentato dal movimento del polso. Se l'orologio si ferma, controllare se necessita di carica o se c'è un problema meccanico che richiede assistenza professionale.

Come si regola il bracciale in metallo?

Il bracciale può essere regolato rimuovendo le maglie. Di solito, le maglie sono fissate con perni o viti. Utilizzare un piccolo utensile per spingere i perni fuori dalla direzione indicata. Rimuovere le maglie necessarie e riassemblare. In caso di dubbi, consultare un gioielliere.

Che tipo di vetro viene utilizzato su questo orologio?

L'ORIENT Contemporary RA-AX0007L è dotato di vetro minerale, resistente ai graffi ma può rompersi all'impatto. Per una maggiore resistenza ai graffi, alcuni modelli usano vetro zaffiro, ma questo modello utilizza minerale.

Come dovrei pulire e mantenere il mio orologio?

Pulisci l'orologio con un panno morbido e senza pelucchi. Per il bracciale e la cassa, puoi usare un panno leggermente umido e sapone neutro, ma evita di far entrare acqua sulla corona o all'interno della cassa. Non utilizzare prodotti chimici o materiali abrasivi.

Dove si trova il numero di serie?

Il numero di serie è solitamente inciso sul fondello della cassa. Può anche essere trovato sulla carta di garanzia. Questo numero è importante per la registrazione e le richieste di garanzia.

MANUALE UTENTE Contemporary RA-AX0007L ORIENT

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolungato e le migliori prestazioni, leggere con attenzione questo Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere questo Manuale di istruzioni a portata di mano e consultarlo nel momento di bisogno.

◆ PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quanto specificato dai contrassegni sotto indicati per evitare qualsiasi pericolo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo simbolo indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo simbolo indica la possibilità di ferire persone o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

◆ CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo\Condizioni di impiego			Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'auto, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con miscele di gas (uso di gas d'elio)
Non resistente all'acqua		Senza WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Orologi resistenti all'acqua	Resistente all' acqua per l'uso giornaliero.	WATER RESISTANT (WATER RESIST)	×	○	× ×	× ×
	Resistente all'acqua rinforzato per l'uso giornaliero I	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× ×	×
	Resistente all'acqua rinforzato per l'uso giornalie-ro II	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○	○	×	×
Orologi per immersioni	Orologio per immersioni con aria compressa	AIR DIVER'S 100m / 150m 200m	×	○	○	○		×
	Orologio per immersioni con miscele di gas	He-GAS DIVER'S 200m / 300m /...	×	○	○	○	○

* Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro della cassa.

ATTENZIONE

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essere impiegati in alcun tipo d'immersione, compresa quella in apnea.
③ I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metri (10-20 bar) possono essere usati durante le immersioni in apnea ma non dovrebbero essere impiegati durante quelle con respiratore e ossigeno o o in saturazione d'elio.
④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizza l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzare la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e comprometterne la resistenza all'acqua.
⑥ Se il modello non è impermeabile, fare attenzione agli spruzzi d'acqua (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti getti o fl ussi diretti d'acqua verso l'orologio. Potrebbe essere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometterne la resistenza all'acqua.
⑧ Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare dalla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
⑨ L'interno dell'orologio contiene una certa quantità di umidità, che potrebbe provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se la formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetra acqua, rivolgersi al rivenditore per risolvere il problema quanto prima possibile.

(2) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, mentre la pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.
② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

(3) Magnetismo

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti possono rimanere magnetizzate fino al punto di causare malfunzionamenti. È opportuno prestare la dovuta attenzione.
② L'orologio può temporaneamente andare avanti o indietro mentre rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo esso riprende il suo funzionamento con la precisione originale. In questo caso correggere l'ora.

(4) Vibrazioni

L'orologio può risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

Alle temperature inferiori o superiori a quelle normali (5-35°C) l'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

Non utilizzare l'orologio alle alte temperature, come ad esempio nelle saune. Potrebbe infatti riscaldarsi eccessivamente a causare ustioni.

(6) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercurio, prodotti chimici (diluenti, benzina, solventi vari, detergenti contenenti tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e così via. In questi casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbe anche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(7) Informazioni sugli accessori

Non tentare di disassembrare o modificare l'orologio.

Conservare perni e altri elementi di piccole dimensioni fuori dalla portata dei bambini.

In caso di ingestione accidentale di piccoli pezzi, chiamare immediatamente un medico.

(8) Reazioni allergiche

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irritazioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consultare un medico.

(9) Vernice luminescente

Le lancette e il quadrante di alcuni modelli sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quindi al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori in atto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio dalla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere poca, oppure per un tempo limitato.

(10) Cinturino impermeabile

Alcuni modelli impiegano cinturini di pelle e nylon sottoposti a uno speciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino.

◆ COME IDENTIFICARE IL CALIBRO DELL'OROLOGIO

Il calibro va ricavato dal nome di modello dell'orologio o dal codice impresso sul fondello della cassa.

1. Individuazione dal nome del modello a 13 cifre

Il nome del modello a 13 cifre è ricavabile dalla scheda di garanzia fornita con l'orologio. È altresì ricavabile dall'etichetta che appare sull'orologio stesso. La quarta e la quinta cifra ne indicano, appunto, il calibro.

Esempio: Se il nome del modello è "RA-AX0001S0HB" il calibro è "AX".

2. Individuazione dal codice della cassa

Il codice della cassa, ad esempio XXXX-XXXX, è riportato sul fondello dell'orologio.

Le prime tre cifre indicano il calibro.

Esempio: Se il nome del codice della cassa è "F6E2-UAA0" il calibro è "F6E".

* L'ubicazione del codice della cassa può cambiare, e i relativi caratteri essere più piccoli e pertanto difficili da leggere, a seconda delle caratteristiche dell'orologio.
* Le immagini e le illustrazioni riportate nel manuale potrebbero differire dall'aspetto effettivo dell'orologio in proprio possesso, pur rimanendo identiche le funzioni e le procedure d'uso.

CARATTERISTICHE

(1) Questo è un orologio meccanico a caricamento automatico (dotato di meccanismo di caricamento manuale).
(2) Oltre a segnare l'ora, questo orologio include un indicatore della data e un indicatore del giorno della settimana.
(3) L'apparecchio è dotato di un meccanismo di arresto della lancetta dei secondi.
(4) I supporti antiurto proteggono la spirale del bilanciere dagli urti.

◆ CARATTERISTICHE TECNICHE

(1) Oscillazioni: 21.600 oscillazioni/1 ora
(2) Numero di rubini 22 rubini
(3) Precisione giornaliera Da +25 sec. a -15 sec.
(4) Sistema d'azionamento: Caricamento tramite la molla principale (caricamento manuale)
(5) Autonomia di carica: Almeno 40 ore

La precisione giornaliera dichiarata è valida alle seguenti condizioni:

• Dopo 24 ore trascorse alla normale temperatura ambiente, con una carica completa della molla principale e con il quadrante rivolto verso l'alto.
• Per via delle caratteristiche dell'orologio a carica automatica, la precisione dell'ora indicata potrebbe deviare rispetto alla "precisione giornaliera" dichiarata in base alle seguenti condizioni: durata quotidiana d'uso dell'orologio e sua posizione, movimento del braccio e condizione di avvolgimento della molla motrice.
• Si consiglia di misurare la deviazione su base non solo giornaliera ma all'incirca settimanale.

Le caratteristiche tecniche dell'orologio sono soggette a modifiche migliorative senza preavviso.

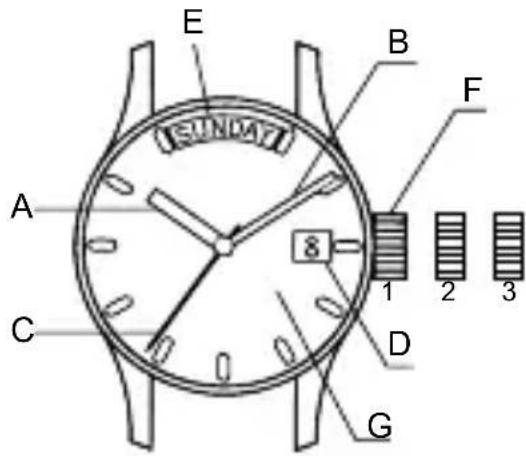

♦ NOME E FUNZIONI DELLE PARTI

A: Lancetta delle ore 1 Posizione normale
B: Lancetta dei minuti 2 Primo clic: Impostazione del calendario
C: Lancetta dei secondi 3 Secondo clic: Impostazione dell'ora
D: Data
E: Giorno della settimana
F: Corona
G: Quadrante

E B F A 8 C D G 1 2 3

* La posizione della corona potrebbero variare a seconda del modello.

◆ MECCANISMO DI RICARICA AUTOMATICA E MANUALE

(1) Questo è un orologio meccanico a caricamento automatico. (provvisto di un meccanismo di carica manuale).
(2) La molla principale viene caricata dai movimenti naturali del braccio mentre si porta l'orologio sul polso.

Inoltre, è anche possibile caricare la molla principale ruotando la corona.

(3) Se l'orologio si ferma, far oscillare l'orologio avanti indietro dieci o più volte o ruotare la corona per caricare la molla principale in modo da riavviare l'orologio.

Dopo l'avvio del movimento si può impostare la data e l'ora.

(4) Con un caricamento completo, l'orologio funziona per circa 40 ore. Se non ha abbastanza carica, l'orologio potrebbe ritardare. Per mantenere la precisione dell'orologio si raccomanda d'indossarlo almeno 8 ore al giorno.

◆ MODELLO DI TIPO CON CORONA AD AVVITAMENTO

A seconda del modello, potrebbe non essere possibile estrarre la corona senzasvitarla (Modello di tipo con corona ad avvitamento).

Azionare questo tipo di orologio nel modo descritto di seguito:

(1) Prima di impostare ora, ruotare la corona verso sinistra per allentarel'avvitamento.
(2) Dopo aver impostato ora, ruotare la corona verso destra, mentre la si tiene premuta, fino a quando smette di ruotare. In questo modo la vite sarà avvitata saldamente.

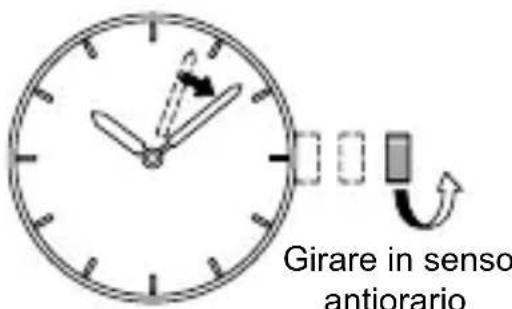

◆ IMPOSTAZIONE DELL'ORA E DEL CALENDARIO [Impostazione dell'ora]

(1) Estrarre la corona fino al primo clic.

(2) Girare la corona in senso orario e impostare l'ora corrente.

* Quando si imposta l'ora, portare lalancetta leggermente indietro rispettoall'ora corrente, quindi spostarla inavanti sull'ora effettiva.

* Per l'orologio con il calendario, assicurarsi di non

Girare in senso antiorario

confondere leore antimeridiane e pomeridiane, inquanto la data cambia a mezzanotte.

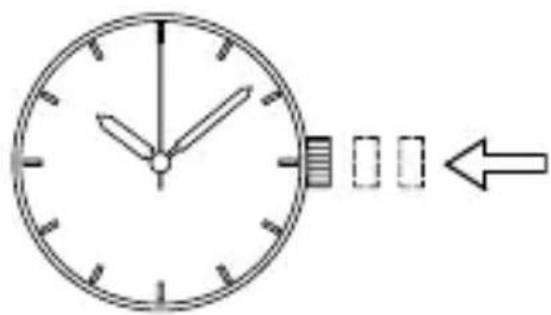

(3) Premere la corona nella posizione normale.

[Impostazione del calendario]

Evitare di impostare l'indicatore della data tra le 10:00 p.m. e le 02:00 a.m. poiché il calendario si aggiorna durante questo periodo di tempo. Se si imposta la data in questo periodo di tempo, la data potrebbe non cambiare sul giorno successivo oppure l'orologio potrebbe non funzionare correttamente. Quando si imposta la data, accertarsi di spostare le lancette delle ore e dei minuti lontano da questo periodo di tempo.

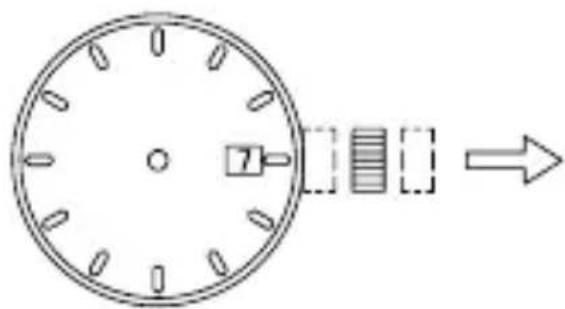

(1) Tirare la corona nella posizione del primo scatto.

* La corona di questo orologio può essere tirata nella posizione del primo e del secondo scatto.

(2) Girare la corona in senso antiorario e impostare la data corrispondente al giorno corrente.

(3) Premere la corona per riportarla in posizione normale.

[Impostazione del giorno della settimana]

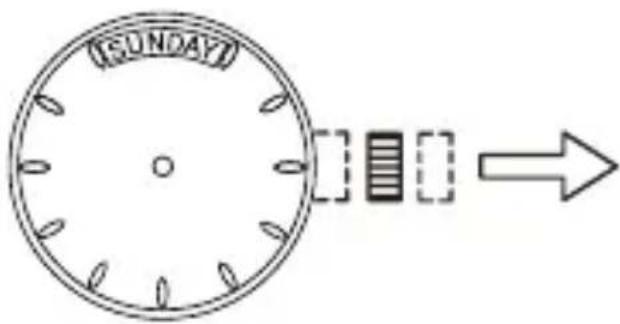

(1) Tirare la corona nella posizione del primo scatto.

* La corona di questo orologio può essere tirata nella posizione del primo e del secondo scatto.

(SUNDAY)

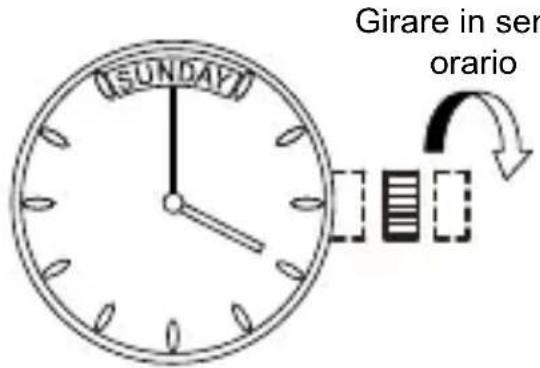

(2) Girare la corona in senso orario e impostare il giorno della settimana.

SUNDAY Girare in ser orario

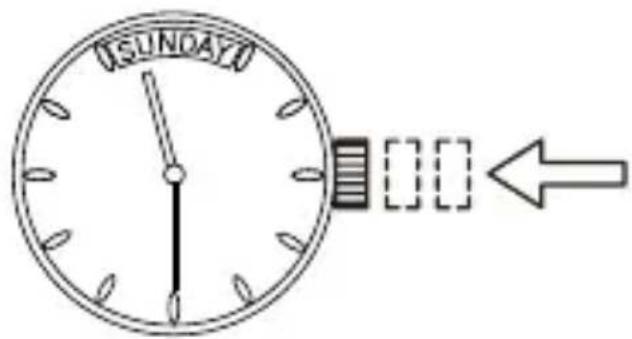

(3) Premere la corona per riportarla in posizione normale.

SUNDAY

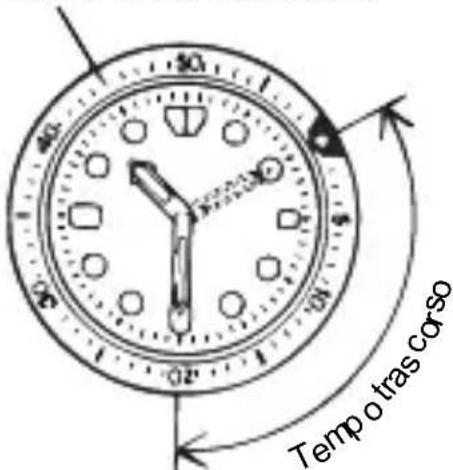

◆ COME UTILIZZARE LA LUNETTA ROTANTE CON INDICATORE

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la lunette sino a far coincidere il simbolo ▽ con la lancetta dei minuti. È così possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cifre riportate sulla lunetta rotante. Ruotando lo stesso simbolo ▽ sul punto desiderato si può inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine la lettura dell'ora attuale.

Lunetta rotante con indicatore

Temp o tras corso

La figura precedente mostra che dalle 10:10 sono trascorsi 20 minuti.

* A seconda del design dell'orologio l'anello indicatore rotante non è provvisto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.

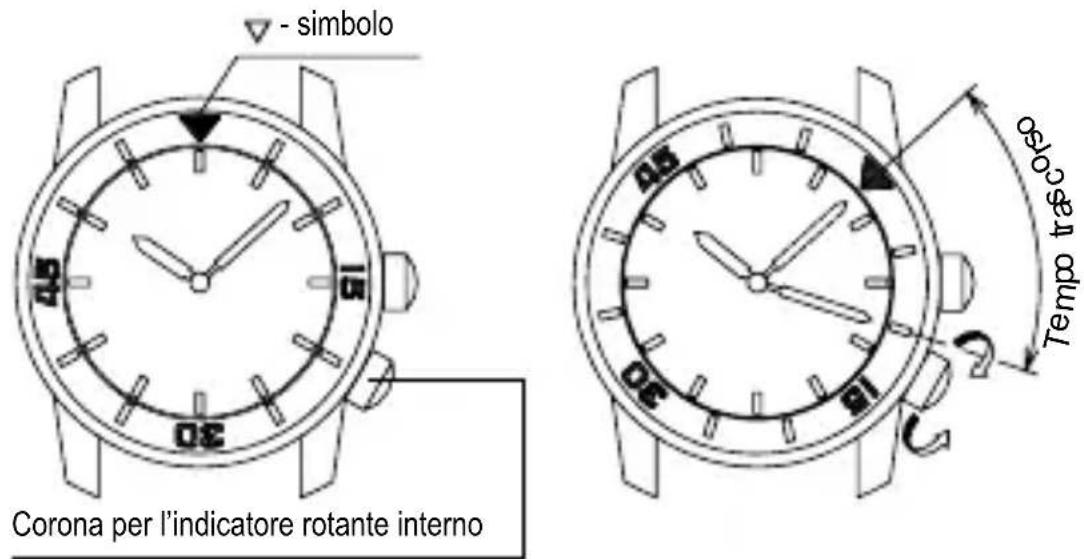

◆ COME UTILIZZARE L'ANELLO INDICATORE ROTANTE INTERNO

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la corona per l'anello indicatore rotante interno sino a far coincidere il simbolo ▽ - con la posizione della lancetta dei minuti.

La posizione dell'anello indicatore rotante interno su cui punta la lancetta dei minuti indica il tempo trascorso.

Ruotando lo stesso simbolo sull'ora desiderata, è possibile anche sapere il tempo residuo.

- simbolo Corona per l'indicatore rotante interno Tempo trasci

La figura in alto mostra che sono trascorsi 10 minuti dalle 10.08.

* Le posizioni della corona e l'aspetto dell'anello indicatore rotante interno potrebbero variare a seconda del modello.
