Contemporary RA-SP0004L - Orologio ORIENT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio al quarzo analogico
Marca	ORIENT
Modello	Contemporary RA-SP0004L
Movimento	Quarzo (oscillatore al cristallo, 32.768 Hz)
Precisione	±20 secondi al mese (a 5°C – 35°C)
Batteria	SR920SW (1 pezzo)
Durata della batteria	Circa 5 anni
Sistema di azionamento	Motore passo-passo
Funzioni aggiuntive	Meccanismo di arresto della lancetta dei secondi, regolazione rapida della data, indicatore di fine vita della batteria (intervallo di 2 secondi)
Display	Analogico (lancette ore, minuti, piccola lancetta secondi; finestra della data)
Luminoso	Sì (lancette e quadrante; accumula luce)
Intervallo di temperatura operativa	da -5°C a +50°C
Tipo di corona	Corona a estrazione con due posizioni di scatto (normale, prima per la data, seconda per l'ora); alcuni modelli hanno corona avvitata
Calendario	Data (regolazione rapida); evitare di impostare tra le 22:00 e le 01:00
Resistenza all'acqua	Fare riferimento all'indicazione sul quadrante/fondello; osservare le precauzioni per l'uso quotidiano (lavaggio del viso, nuoto, ecc.)
Magnetismo	Tenere lontano da campi magnetici forti; l'esposizione può causare imprecisioni temporanee
Resistenza agli urti	Non specificata; evitare urti violenti

Domande frequenti - Contemporary RA-SP0004L ORIENT

Come si imposta l'ora?

Estrarre la corona al secondo scatto quando la lancetta dei secondi è a ore 12 (la lancetta dei secondi si ferma). Ruotare la corona per impostare l'ora corrente, assicurandosi che AM/PM sia corretto (la data cambia a mezzanotte). Riportare la corona in posizione normale. Prima avanzare di 4–5 minuti, poi tornare indietro all'ora esatta per una regolazione precisa.

Come si imposta la data?

Estrarre la corona al primo scatto. Ruotare la corona in senso antiorario per regolare la data. Riportare la corona in posizione normale. Evitare di impostare la data tra le 22:00 e le 01:00 poiché il cambio della data è in corso.

Cosa significa quando la lancetta dei secondi si muove a intervalli di 2 secondi?

Questo è l'Indicatore di Fine Vita della Batteria. Avvisa che la batteria è scarica e deve essere sostituita presto. Contattare un centro di assistenza ORIENT autorizzato per la sostituzione della batteria.

Questo orologio è resistente all'acqua?

La resistenza all'acqua dipende dal modello specifico. Controllare il quadrante o il fondello per indicazioni come 'WATER RESIST' o 'WATER RESIST 50m'. Precauzioni generali: Gli orologi non resistenti all'acqua devono evitare qualsiasi contatto con l'acqua. Gli orologi resistenti all'acqua per la vita quotidiana (30m) possono sopportare il lavaggio del viso. La resistenza all'acqua rinforzata (50m) consente il nuoto. Non azionare mai la corona sott'acqua.

Come si sostituisce la batteria?

La sostituzione della batteria richiede strumenti specializzati e deve essere effettuata da un centro di assistenza ORIENT autorizzato. Non tentare di rimuovere la batteria da soli. La batteria corretta è SR920SW.

Posso nuotare con questo orologio?

Solo se l'orologio è contrassegnato come resistente all'acqua fino ad almeno 50m (5 bar) o superiore. Anche in questo caso, non azionare la corona sott'acqua. Dopo aver nuotato in acqua di mare, sciacquare l'orologio con acqua dolce e asciugarlo. Per orologi non resistenti all'acqua o 30m, evitare di nuotare.

Cosa devo fare se il mio orologio si bagna?

Se il tuo orologio non è resistente all'acqua o si bagna inaspettatamente, asciugalo immediatamente con un panno morbido e asciutto. Per orologi resistenti all'acqua, sciacquare con acqua dolce se esposti ad acqua di mare, poi asciugare. Se l'appannamento interno persiste, consultare un centro di assistenza autorizzato.

Come si utilizza la lunetta girevole?

Se il tuo orologio ha una lunetta girevole, girala in modo che il triangolo si allinei con la lancetta dei minuti. Dopo che è passato del tempo, la lunetta mostra il tempo trascorso. Alcuni modelli hanno una lunetta unidirezionale con un suono 'clic'. Non forzare la rotazione inversa.

In che modo il magnetismo influisce sull'orologio?

Campi magnetici forti possono magnetizzare i componenti dell'orologio, causando variazioni temporanee di velocità. Tenere l'orologio lontano da magneti, altoparlanti e dispositivi elettronici. Se influenzato, allontanarsi dalla fonte magnetica e reimpostare l'ora. La precisione verrà ripristinata.

Come dovrei pulire l'orologio?

Pulisci la cassa e il cinturino dell'orologio con un panno morbido e asciutto. Per orologi resistenti all'acqua, puoi usare una soluzione di sapone neutro e acqua, poi asciugare accuratamente. Evitare sostanze chimiche, solventi e abrasivi. Rimuovere il cinturino se possibile per pulirlo separatamente.

MANUALE UTENTE Contemporary RA-SP0004L ORIENT

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolungato e le migliori prestazioni, leggere con attenzione questo Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere questo Manuale di istruzioni a portata di mano e consultarlo nel momento di bisogno.

◆ PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quanto specificato dai contrassegni sotto indicati per evitare qualsiasi pericolo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo simbolo indica un pericolo imminente che può causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo simbolo indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo simbolo indica la possibilità di ferire persone o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

◆ CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo\Condizioni di impiego			Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'auto, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con miscele di gas (uso di gas d'elio)
Non resistente all'acqua		Senza WATER RESISTANT (WATER RESIST)	× × × ×	× ×
Orologi resistenti all'acqua	Resistente all' acqua per l'uso giornaliero.	WATER RESISTANT (WATER RESIST)	×	○	× ×	× ×
	Resistente all'acqua rinforzato per l'uso giornaliero I	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× × ×
	Resistente all'acqua rinforzato per l'uso giornalie-ro II	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○ ○		×	×
Orologi per immersioni	Orologio per immersioni con aria compressa	AIR DIVER'S 100m / 150m 200m	×	○	○ ○	○		×
	Orologio per immersioni con miscele di gas	He-GAS DIVER'S 200m / 300m/...	×	○	○ ○	○	○

* Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro della cassa.

ATTENZIONE

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essi impiegati in alcun tipo d'immersione, compresa quella in apnea.
③ I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metri (10-20 bar) possono essere usati durante le immersioni in apnea ma non dovrebbero essere impiegati durante quelle con respiratore e ossigeno o o in saturazione d'elio.
④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizza l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzare la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e comprometterne la resistenza all'acqua.
⑥ Se il modello non è impermeabile, fare attenzione agli spruzzi d'a (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti getti o fl ussi diretti d'acqua verso l'orologio. Potrebbe essere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometterne la resistenza all'acqua.
⑧ Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare dalla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
⑨ L'interno dell'orologio contiene una certa quantità di umidità, che potrebbe provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetra acqua, rivolgersi al rivenditore per risolvere il problema quanto prima possibile.

(2) Trattamento della batteria

PERICOLO

① L'ingestione di una batteria a bottone può provocare ustioni chimiche o perforazioni delle membrane mucose anche per un breve periodo di tempo; può causare la morte nei casi di maggiore gravità. Non lasciare mai batterie a bottone alla portata di neonati o bambini piccoli.

Nel caso la batteria a bottone venga ingerita accidentalmente, o sussiste la possibilità che sia stata ingerita, deve essere rimossa immediatamente. In questo caso è opportuno considerare il caso d'emergenza e rivolgersi immediatamente a un medico.

AVVERTENZA

② Non rimuovere la batteria dall'orologio. Contattare il rivenditore presso cui è stato acquistato l'orologio o il centro di assistenza autorizzato ORIENT più vicino per richiedere assistenza nel caso si desideri rimuovere la batteria.

③ La batteria utilizzata in questo orologio non è una batteria ricarica quindi non può essere ricaricata e riutilizzata. Non tentare di caricare la batteria, altrimenti questa potrebbe surriscaldarsi o esplodere.

④ Se la pelle dovesse venire a contatto con i fluidi della batteria, ciò potrebbe provocare un arrossamento cutaneo. Non lasciare batterie esaurite all'interno dell'orologio per lunghi periodi di tempo.

(3) Sostituzione della batteria

ATTENZIONE

① Se si lascia la batteria esaurita all'interno dell'orologio per lunghi perico di tempo ciò potrebbe provocare fuoriuscite di acido e conseguenti malfunzionamenti. Assicurarsi di sostituire al più presto le batterie esaurite.
② Sostituire la batteria dell'orologio solo con una del tipo specificato.
③ La sostituzione della batteria richiede l'utilizzo di strumenti speciali, tecniche, ecc. Se durante l'inserimento della batteria le polarità vengono

invertite, ciò potrebbe provocare il surriscaldamento o l'esplosione della batteria. Contattare il rivenditore presso cui è stato acquistato l'orologio o il centro di assistenza autorizzato ORIENT più vicino per richiedere assistenza nel caso si desideri sostituire la batteria.

④ L'orologio è dotato di un indicatore della durata della batteria.

Se la lancetta piccola dei secondi inizia a saltare ad intervalli di due secondi a scatto, significa che la batteria è quasi scarica ed è necessario sostituirla.

Contattare immediatamente il rivenditore presso cui è stato acquistato l'orologio o il centro di assistenza autorizzato ORIENT più vicino per richiedere assistenza per la sostituzione della batteria.

⑤ Procedura da seguire dopo la sostituzione della batteria

Dopo aver sostituito la batteria, assicurarsi di regolare le lancette dell'ora e del cronometro sulla posizione "0".

(Per maggiori informazioni, fare riferimento a ◆ REGOLAZIONE DELL'ORA E AGGIUSTAMENTO POSIZIONI LANCETTE CRONOMETRO (Lancette per indicazione delle ore e lancette per il cronometro)).

(4) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, mentre la pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.

② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

nte la

(5) Magnetismo

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti possono rimanere magnetizzate fino al punto di causare malfunzionamenti. È opportuno prestare la dovuta attenzione.

② L'orologio può temporaneamente andare avanti o indietro mentre rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo esso riprende il suo funzionamento con la precisione originale. In questo caso correggere l'ora.

(6) Vibrazioni

L'orologio può risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

Alle temperature inferiori o superiori a quelle normali (5-35°C) l'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

Non utilizzare l'orologio alle alte temperature, come ad esempio nelle saune. Potrebbe infatti riscaldarsi eccessivamente a causare ustioni.

(8) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercurio, prodotti chimici (diluenti, benzina, solventi vari, detergenti contenenti tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e così via. In questi casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbe anche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(9) Informazioni sugli accessori

Non tentare di disassembrare o modificare l'orologio.

Conservare perni e altri elementi di piccole dimensioni fuori dalla portata dei bambini.

In caso di ingestione accidentale di piccoli pezzi, chiamareimmediatamente un medico.

(10) Reazioni allergiche

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irritazioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consultare un medico.

(11) Vernice luminescente

Le lancette e il quadrante di alcuni modelli sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quindi al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori in atto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio dalla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere poca, oppure per un tempo limitato.

(12) Cinturino impermeabile

Alcuni modelli impiegano cinturini di pelle e nylon sottoposti a uno speciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino.

◆ CARATTERISTICHE PECULIARI

(1) Questo è un orologio analogico con oscillatore a cristalli.
(2) L'ora corrente è indicata con le lancette delle ore, dei minuti e una lancetta piccola dei secondi.
(3) Oltre alla visualizzazione dell'ora, l'orologio dispone anche di una funzione calendario (data).
(4) Quando la durata della batteria comincia a esaurirsi, la lancetta piccola dei secondi comincia a muoversi a intervalli di 2 secondi per indicare che la batteria si sta esaurendo. (indicatore della durata della batteria).

♦ DATI CARATTERISTICI

(1) Frequenza dell'oscillatore a cristallo: 32.768 Hz (Hz = Oscillazioni al secondo)
(2) Precisione orologio portato al polso: Errore medio mensile: ±20 sec. (a temperatura normale < 5 \~ 35 >)
(3) Limiti temperatura d'uso: -5^ +50^
(4) Sistema d'azionamento: Motore a passo
(5) Altre caratteristiche: Meccanismo di arresto della lancetta dei secondi, Funzione di impostazione rapida della data
(6) Batteria: Batteria all'ossido d'argento SR920SW: 1 unità
(7) Durata di vita della batteria: Circa 5 anni dall'inserimento di una nuova batteria

* I dati caratteristici sopra sono soggetti a variazioni per miglioramento, senza Preavviso

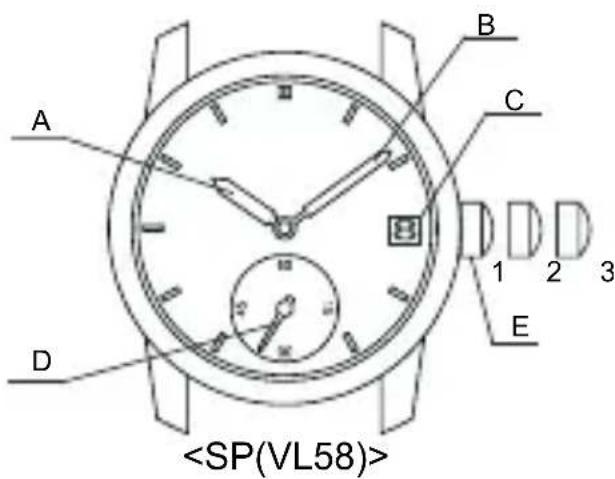

◆ NOME E FUNZIONI DELLE PARTI

A. Lancetta delle ore
B. Lancetta dei minuti
C. Data
D. Lancetta dei secondi
E. Corona

1 : Posizione normale
2 : Primo clic: Impostazione della data
3 : Secondo clic: Impostazione dell'ora

A B C 1 2 3 D E

* La posizione della data e della corona può variare a seconda dei modelli.

◆ MODELLO DI TIPO CON CORONA AD AVVITAMENTO

A seconda del modello, potrebbe non essere possibile estrarre la corona senzasvitarla (Modello di tipo con corona ad avvitamento).

Azionare questo tipo di orologio nel modo descritto di seguito:

(1) Prima di impostare data e ora, ruotare la corona verso sinistra per allentarel'avvitamento.
(2) Dopo aver impostato data e ora, ruotare la corona verso destra, mentre la si tiene premuta, fino a quando smette di ruotare. In questo modo la vite sarà avvitata saldamente.

◆ IMPOSTAZIONE DELL'ORA E DEL CALENDARIO

[Impostazione dell'ora]

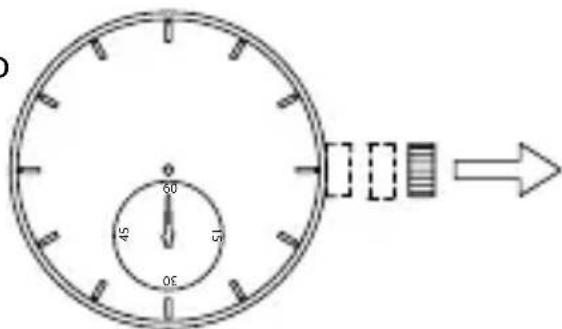

(1) Estrarre la corona fino al secondo click quando la lancetta dei secondi si trova nella posizione delle ore 12 esatte.

La lancetta dei secondi si ferma in quella posizione.

60 45 51 05

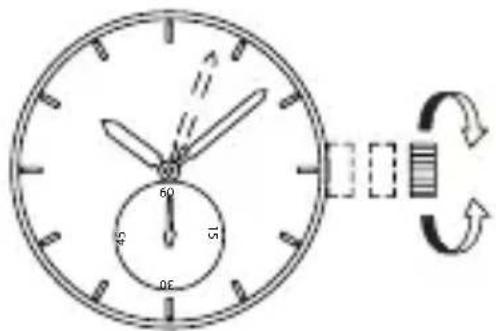

(2) Ruotare la corona per impostare l'ora corrente.

* Questo orologio è dotato di una funzione calendario. Quando si sistema la lancetta delle ore, controllare che l'impostazione AM/PM sia corretta. La data cambia alle "0:00 am".

60 45 51 05

* Quando si regola la lancetta dei minuti, posizionarla dapprima 4 o 5 minuti Avanti l'ora desiderata e poi riportarla indietro sull'esatta posizione dei minuti.

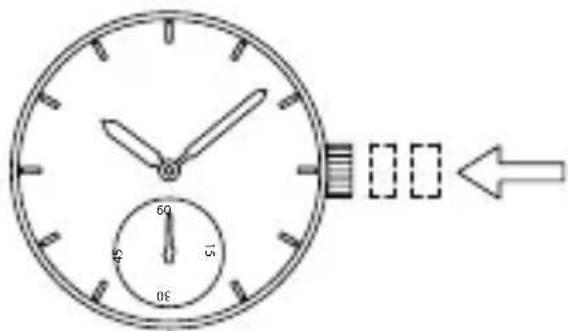

(3) Riportare la corona nella posizione normale.

[Come impostare la data]

ATTENZIONE

60 2 0E 5

* Non impostare la data tra le 10:00 p.m. e l'1:00 a.m., in quanto il cambio data avviene durante questo intervallo di tempo.
Impostando la data durante questo periodo di tempo, il cambio data potrebbe non avvenire anche se è passato un giorno e potrebbe provocare malfunzionamenti nell'orologio.
* Quando si imposta la data, prima di procedere muovere la lancetta delle ore al di fuori di questo arco di tempo.

* La corona di questo orologio ha due posizioni di scatto.

6

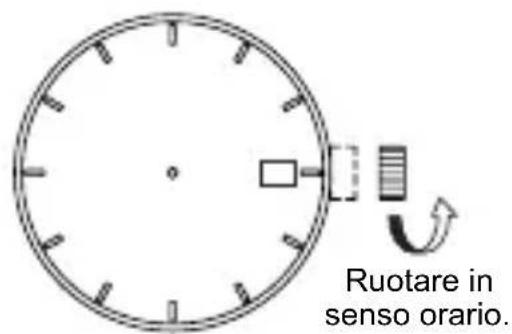

(2) Girare la corona in senso orario per impostare la data.

Ruotare in senso orario.

(3) Dopo aver completato tutte le regolazioni, spingere indietro la corona nella sua posizione normale.

* La posizione della data e della corona può variare a seconda dei modelli.
* Regolazione della data alla fine del mese:

È necessario regolare la data per i mesi che hanno 30 giorni o meno. In questo caso, impostare la data sul giorno [1] il primo giorno del mese successivo.

Si prega di notare che alcuni modelli sono provvisti di una lunette rotante con indicatore rotante.

Ruotare la lunette sino a far coincidere il simbolo ▽ con la lancetta dei minuti. È così possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cifre riportate sulla lunetta rotante. Ruotando lo stesso simbolo ▽ sul punto desiderato si può inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine la lettura dell'ora attuale.

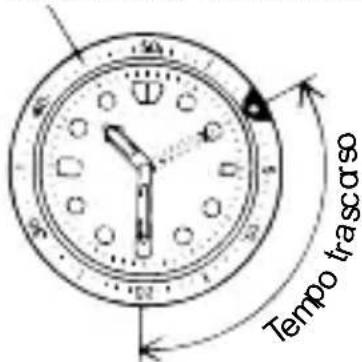

Lunetta rotante con indicatore

Tempo trascaso

La figura precedente mostra che dalle 10:10 sono trascorsi 20 minuti.

* A seconda del design dell'orologio l'anello indicatore rotante non è provvisto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.
