| Tipo di prodotto | Smart Plug (adattatore da presa) |
| Modello | KX-HNA101EX1 |
| Marca | Panasonic |
| Dimensioni (A × L × P) | Ca. 113 mm × 64 mm × 35 mm (senza spinotti) |
| Peso | Ca. 174 g |
| Alimentazione | 220–240 V AC, 50/60 Hz |
| Consumo energetico | Standby: 0,8 W; massimo: 1,6 W |
| Carico massimo | 2400 W (10 A max.) |
| Standard radio | DECT (1,88–1,90 GHz) |
| Potenza di trasmissione | Circa 10 mW (media per canale), 250 mW (max.) |
| Grado di protezione | IP20 (solo interni) |
| Indicatore | LED: verde (acceso), rosso (fuori portata), rosso lampeggiante (sovraccarico) |
| Telecomando | Tramite l'app „Home Network“ (iOS/Android) |
| Funzioni | Accensione/spegnimento a distanza, Timer, integrazione sensori, notifica di sovracorrente |
| Portata | Circa 50 m in edifici, circa 300 m all'aperto (dipende dagli ostacoli) |
| Ambiente operativo | Da 0 °C a 40 °C, 20–80% umidità relativa (non condensante) |
| Pulizia | Pulisci con un panno morbido e asciutto; non usare liquidi o spray detergenti |
| Avvertenze di sicurezza | Non collegare a dispositivi che producono calore intenso (es. apparecchi da cucina, ferri da stiro), utensili elettrici, dispositivi medici o apparecchi di refrigerazione |
| Riparazione e ricambi | Nessuna parte riparabile dall'utente; in caso di guasto contattare il servizio di assistenza autorizzato |
| Smaltimento | Non smaltire apparecchiature elettriche ed elettroniche nei rifiuti domestici; riciclare secondo le normative legali |
Domande frequenti - KX-HNA101EX1 PANASONIC
Domande degli utenti su KX-HNA101EX1 PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Domotica in formato PDF gratuitamente! Trova il tuo manuale KX-HNA101EX1 - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KX-HNA101EX1 del marchio PANASONIC.
MANUALE UTENTE KX-HNA101EX1 PANASONIC
Guida all'installazione
Sistema rete domestica
Smart Plug
Modello n.
KX-HNA101EX1
Grazie per aver acquistato un prodotto Panasonic.
Il presente documento illustra come installare correttamente la Smart Plug. Per ulteriori informazioni su come utilizzare il sistema, consultare la Guida utente (pagina 11).
Prima di utilizzare l'apparecchio, leggere attentamente questo documento e conservarlo per consultazioni future.
*PNQX7972XA*
PNQX7972XA CC0116WK2126 (E)
Sommario
Informazioni importanti
Legenda dei segni grafici da utilizzare sulle apparecchiature e relative descrizioni ....3
Informazioni sul sistema ....4
Per la sicurezza dell'utente ....4
Importanti istruzioni di sicurezza .....5
Per risultati ottimali 6
Altre informazioni ......6
Configurazione
Nomi e funzioni delle parti .....8
Indicatore LED 8
Panoramica della configurazione ....8
Collegamenti 9
Registrazione della Smart Plug .....10
Portata della comunicazione wireless ....10
Appendice
Test della Smart Plug ....11
Funzioni disponibili quando si utilizza l'app [Home Network] ......11
Accesso alla Guida utente .....11
Specifiche 12
Marchi 12
Legenda dei segni grafici da utilizzare sulle apparecchiature e relative descrizioni
| Simbolo Spiegazione Simbolo Spiegazione | |||
 | Corrente alternata (CA) Attrezzatura classe  | II (attrez-zatura in cui la protezione con-tro la scossa elettrica si affida a un isolamento doppio o a un isolamento rinforzato). | |
 | Corrente continua (CC) “ON” (alimentazione) [SAT8] | ||
 | Terra di protezione “OFF” (alimen-e)  | ||
 | Collegamento a terra di prote-zione |  | Stand-by (alimentazione) |
 | Messa a terra funzionale “ON”/“OFF” (alimentazione; ti-po a pulsante)  | ||
 | Solo per uso interno Attenzione: rischio di scossa elettrica  | ||
Informazioni importanti
Informazioni sul sistema
- Questo sistema è un sistema ausiliario; non è progettato per fornire protezione completa dalle perdite di proprietà. Panasonic non si assume alcuna responsabilità in caso di perdite di proprietà avvenute mentre il sistema è in funzione.
- Le funzioni wireless del sistema sono soggette a interferenze, pertanto non è possibile garantire la funzionalità in tutte le situazioni. Panasonic non si assume alcuna responsabilità per lesioni personali o danni materiali che si verifichino in caso di errore o di assenza della comunicazione wireless.
Per la sicurezza dell'utente
Per evitare lesioni gravi, decesso o danni alla proprietà, leggere attentamente questa sezione prima di utilizzare il prodotto, al fine di assicurare un funzionamento appropriato e sicuro del prodotto.
AVVERTENZA
Collegamento all'alimentazione elettrica
- Utilizzare esclusivamente la sorgente di alimentazione indicata nel prodotto.
- Non sovraccaricare le prese di corrente. Ciò può causare rischi di incendio o scossa elettrica.
- Inserire completamente il prodotto nella presa di corrente. In caso contrario, esistono rischi di scossa elettrica e/o
calore eccessivo con eventuali rischi di incendio.
- Rimuovere regolarmente ogni traccia di polvere, ecc. dal prodotto estraendolo dalla presa di corrente e pulendolo con un panno asciutto. L'accumulo di polvere può causare un mancato isolamento dall'umidità, ecc. con conseguente rischio di incendio.
- Staccare il prodotto dalle prese di corrente se emette fumo, un odore anomalo o dei rumori insoliti. Queste situazioni possono generare un incendio o una scossa elettrica. Assicurarsi che non vi sia più emissione di fumo e contattare il centro servizi autorizzato.
- Scollegare dalle prese di corrente e non toccare mai l'interno del prodotto se l'involucro esterno risulta aperto a seguito di rottura. Esiste il pericolo di scosse elettriche.
- Non toccare mai la spina con mani umide. Esiste il pericolo di scosse elettriche.
• Non collegare dispositivi non specificati.
- Prima di collegare un dispositivo elettrico a questo prodotto, assicurarsi che il dispositivo elettrico soddisfi le specifiche illustrate a pagina 12. L'uso di dispositivi diversi da quelli specificati potrebbe causare incendi o emissione di fumo.
Installazione
- Installare questo prodotto secondo le istruzioni fornite.
- Per evitare il rischio di incendio o scosse elettriche, non esporre questo apparecchio a pioggia o a qualsiasi forma di umidità.
- Non collocare o utilizzare questo prodotto accanto a dispositivi ad azionamento automatico quali porte automatiche o allarmi antincendio. Le onde radio emesse da questo prodotto
Informazioni importanti
possono causare il funzionamento difettoso di tali dispositivi con conseguente rischio di incidenti.
- Panasonic non si assume alcuna responsabilità per i danni o le lesioni causati da collegamento, installazione o uso impropri.
Precauzioni d'uso
- Prima di effettuare la pulizia, scollegare il prodotto dalle prese di corrente. Non utilizzare agenti pulenti liquidi o gassosi.
• Non disassemblare il prodotto.
- Mai introdurre oggetti metallici nel prodotto. Se oggetti metallici penetrano nel prodotto, spegnere immediatamente l'interruttore automatico e contattare un centro di assistenza autorizzato.
- Utilizzare questo prodotto per alimentare solo i dispositivi che possono essere azionati da remoto in sicurezza. Non collegare i dispositivi seguenti.
- Apparecchi da cucina, ferri da stiro o altri dispositivi che generano molto calore. Si rischiano incendi, ustioni e lesioni.
- Utensili elettrici, macchinari elettrici o altri dispositivi che potrebbero causare lesioni e pertanto devono essere utilizzati sotto diretta e attenta supervisione.
- Dispositivi di riscaldamento o raffreddamento, o qualsiasi tipo di dispositivo in grado di causare rischi per la salute, in particolare ad anziani e bambini piccoli, e che pertanto deve essere utilizzato solo nel caso in cui si possano verificare le condizioni d'uso.
- Dispositivi medicali. Questo prodotto non è destinato all'uso quando si presta assistenza medica.
Informazioni mediche
- Contattare il produttore nel caso si faccia uso di eventuali apparecchiature mediche personali, quali pacemaker o apparecchi acustici, per verificare che risultino adeguatamente schermate da energia in radiofrequenza (RF) esterna. Le funzioni DECT operano tra 1,88 GHz e 1,90 GHz con un potenza di trasmissione massima di 250 mW.
- Non utilizzare il prodotto in strutture sanitarie nel caso esistano appositi divieti esposti in tali aree. Gli ospedali o le strutture sanitarie potrebbero utilizzare apparecchiature sensibili all'energia RF esterna.
ATTENZIONE
Installazione e ubicazione
- Mai installare il prodotto durante un temporale.
- La presa di corrente deve essere installata vicino all'apparecchiatura ed essere facilmente accessibile.
Importanti istruzioni di sicurezza
Quando si utilizza il prodotto, è necessario attenersi sempre alle seguenti precauzioni comuni di sicurezza per ridurre i rischi di incendio, scosse elettriche e lesioni personali:
- Non utilizzare questo prodotto in prossimità di acqua, ad esempio accanto a vasche da bagno, lavabi e lavandini, in un ambiente umido o nelle vicinanze di una piscina.
CONSERVARE QUESTE ISTRUZIONI
Informazioni importanti
Per risultati ottimali
Ubicazione dell'hub/prevenzione delle interferenze
L'hub e gli altri dispositivi compatibili Panasonic utilizzano onde radio per comunicare tra loro.
- Per ottenere massima copertura e comunicazioni prive di disturbi, collocare l'hub:
- in un'ubicazione comoda, alta e centrale all'interno di un ambiente interno privo di ostacoli tra il prodotto e l'hub.
- lontano da apparecchiature elettroniche quali televisori, radio, computer, dispositivi wireless o altri telefoni.
– non rivolto verso trasmettitori a radiofrequenza, quali antenne esterne di stazioni per telefonia mobile. (Evitare di collocare l'hub su balconi chiusi a vetrata o accanto alle finestre.)
- Se la ricezione per un hub non risulta soddisfacente, spostare l'hub in un'altra ubicazione per migliorare la ricezione.
Ambiente
- Tenere il prodotto lontano da dispositivi che generano disturbi, come lampade fluorescenti e motori.
- Fumo eccessivo, polvere, alte temperature e vibrazioni possono danneggiare il prodotto.
- Il prodotto non deve essere esposto a luce solare diretta.
- Non posizionare oggetti pesanti sul prodotto.
-
Quando non si ha intenzione di utilizzare il prodotto per un lungo periodo di tempo, scollegarlo dalla presa di alimentazione.
-
Il prodotto deve essere tenuto lontano da sorgenti di calore quali radiatori, cucine, ecc. Non deve essere posizionato in locali con temperature inferiori a 0 °C o superiori a 40 °C. Evitare ugualmente superfici di appoggio non perfettamente asciutte.
- L'uso del prodotto nelle vicinanze di apparecchiature elettriche può essere causa di interferenze. Tenere lontano da altre apparecchiature elettriche.
Altre informazioni
Manutenzione ordinaria
- Strofinare la superficie esterna del prodotto con un panno morbido e asciutto.
- Non utilizzare benzine, solventi o polveri abrasive.
Smaltimento delle apparecchiature vecchie (Solo per l'Unione Europea e i paesi che dispongono di sistemi di riciclo)
Questo simbolo sui prodotti, sulla confezione e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclo di vecchi prodotti, portarli presso gli appositi punti di raccolta in conformità con la legislazione vigente nel paese d'uso.
Informazioni importanti
Smaltendoli correttamente, si contribuirà a risparmiare risorse preziose e a prevenire eventuali effetti potenzialmente negativi sulla salute umana e sull'ambiente. Per ulteriori informazioni su raccolta e riciclo, contattare l'amministrazione comunale locale.
Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.
Per utenti commerciali nell'Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.
Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea
Questo simbolo è valido solo nell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
Configurazione

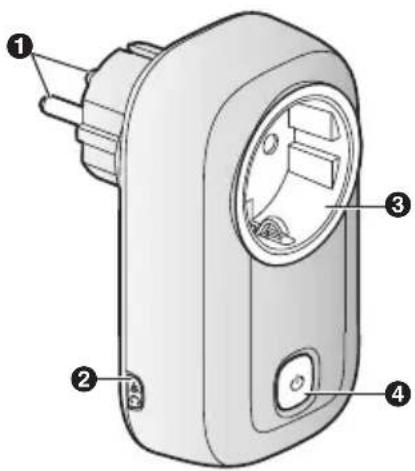

Nomi e funzioni delle parti
① Spina di alimentazione
② [●○○○C]
Si utilizza quando si registra la Smart Plug sull'hub.
③ Uscita di alimentazione
4 【(accensione/spegnimento) Indicatore LED
Accende e spegne il dispositivo collegato. Funge anche da indicatore LED.
Indicatore LED
È possibile utilizzare l'indicatore LED per verificare lo stato della Smart Plug.
| Spia Stato | |
| Disattivata Alimentazione assente, Smart Plug spenta, oppure indicatore LED spento*1 | |
| Spia Stato | |
| Verde, illumina-to | La Smart Plug è acces-sa*1 |
| Verde, lampeg-giante lenta-mente | Modalità di registrazio-ne |
| Rosso, lampeg-giante | La Smart Plug è fuori dalla portata dell'hub |
| Rosso, lampeg-giante molto ra-pidamente | Il dispositivo elettrico collegato sta prelevan-do troppa corrente o potenza elettrica*2 |
*1 È possibile configurare la Smart Plug in modo che il rispettivo indicatore LED non si illumini durante il normale funzionamento. Per ulteriori informazioni, consultare la Guida utente (pagina 11).
*2 In questo caso, la Smart Plug si spegnerà automaticamente. Per riaccendere la Smart Plug, scollegarla dalla presa di corrente, scollegare e ricollegare il dispositivo elettrico collegato e collegare la Smart Plug alla presa di corrente.
Panoramica della configurazione
1 Configurazione iniziale
Assicurarsi di poter accedere al sistema con il dispositivo mobile. Per ulteriori informazioni, consultare la Guida di configurazione del sistema fornita con l'hub.
2 Collegamento
Collegare la Smart Plug alla presa di corrente e collegare il dispositivo elettrico desiderato alla Smart Plug.
Configurazione
3 Registrazione
Necessaria solo se la Smart Plug è stata acquistata separatamente (ossia non come parte di un bundle).
4 Verifica dell'area d'uso
Leggere le informazioni contenute in questo documento per verificare che l'area di utilizzo desiderata sia adatta al corretto funzionamento.

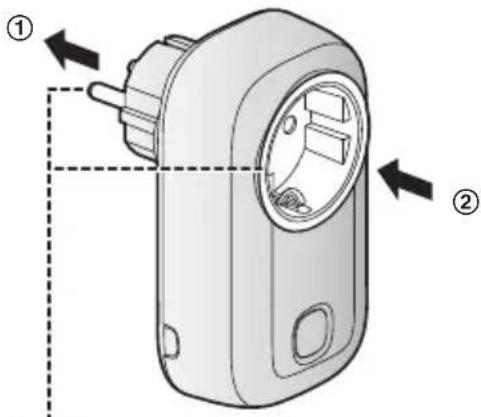

Collegamenti
① Inserire bene la Smart Plug Ⓐ) nella presa di corrente.
② Inserire bene lo spinotto CA del dispositivo elettrico desiderato B) nella Smart Plug.
- È possibile attivare e disattivare l'alimentazione verso l'uscita di alimentazione della Smart Plug premendo [⏻].
- Quando si collega un dispositivo con uno spinotto CA grande, utilizzare un breve cavo di prolunga in modo che lo spinotto CA del dispositivo collegato non blocchi l'indicatore LED/[5].
Nota sui collegamenti
- La Smart Plug deve essere collegata a una presa di corrente CA a muro o orientata verticalmente. Non collegare la Smart Plug a una presa di corrente CA a soffitto, in quanto la Smart Plug potrebbe scollegarsi a causa del suo stesso peso.
- Se il dispositivo elettrico collegato alla Smart Plug assorbe più di 10 A o 2.400 W di corrente, la Smart Plug si spegnerà automaticamente.
- In caso di interruzione di alimentazione, la Smart Plug potrebbe non riaccendersi dopo il ripristino dell'alimentazione. Per questo motivo, alla Smart Plug non vanno collegati frigoriferi o altri apparecchi che necessitano di alimentazione continua.
- Dopo aver collegato un dispositivo elettrico alla Smart Plug, assicurarsi che la Smart Plug sia bene collegata alla presa di corrente.
Configurazione
Registrazione della Smart Plug
Questa procedura non è necessaria per i dispositivi forniti come parte di un bundle.
Prima di poter utilizzare la Smart Plug, occorre registrarla sull'hub. Se i dispositivi sono stati acquistati separatamente (ossia non come parte di un bundle), occorre registrare ciascun dispositivo sull'hub.
È possibile registrare ciascun dispositivo con i pulsanti di registrazione dell'app [Home Network].
Uso dei pulsanti di registrazione
1 Hub:
Tenere premuto [●●●]C OTHER DEVICE] finché l'indicatore LED lampeggia lentamente in verde.
2 Smart Plug:
Tenere premuto [→→]C] finché l'indicatore LED lampeggia lentamente in verde (pagina 8).
- Completata la registrazione, l'hub emette un segnale acustico prolungato.
Nota:
- Per annullare l'operazione senza registrare la Smart Plug, premere di nuovo [•••]C] sull'hub e sulla Smart Plug.
- Se la registrazione non riesce, l'hub emette vari segnali acustici brevi.
Uso dell'app
Quando si registra la Smart Plug con l'app [Home Network], è possibile assegnare un nome ai dispositivi e raggrupparli per ubicazione. Per ulteriori informazioni, consultare la Guida utente (pagina 11).
Portata della comunicazione wireless
La portata della comunicazione wireless di ciascun dispositivo all'interno del sistema rispetto all'hub è di circa 50 m in interni e di circa 300 m in esterni. La comunicazione wireless potrebbe risultare non affidabile quando tra l'hub e gli altri dispositivi si trovano i seguenti ostacoli.
- Porte o schermi metallici
- Pareti contenenti isolamento con fogli di alluminio
- Pareti fatte di calcestruzzo o lamiera ondulata
- Finestre con doppi vetri
- Molte pareti
- Quando si utilizza ciascun dispositivo su piani o all'interno di edifici diversi
Nota:
- L'indicatore LED lampeggia in rosso se è fuori dalla portata dell'hub. In questo caso, verificare tutti i collegamenti, compresi quelli dell'hub.
Test della Smart Plug
Dopo aver installato l'app [Home Network] sul dispositivo mobile, è possibile utilizzarlo per accendere e spegnere la Smart Plug. Per ulteriori informazioni, consultare la Guida utente (pagina 11).
1 Dallo schermo principale dell'app [Home Network], toccare [Dispositivi controllati].
- Se viene visualizzato un elenco dei dispositivi che possono essere comandati, toccare [Smart Plug].
2 Selez ionare la scheda [Singolo].
3 Toccare l'icona della Smart Plug desiderata.
- Verificare che la Smart Plug selezionata si accenda e si spenga quando si tocca la rispettiva icona.
Funzioni disponibili quando si utilizza l'app [Home Network]
Di seguito sono elencate alcune delle funzioni che sono disponibili quando si utilizza l'app [Home Network]. Per ulteriori informazioni, consultare la Guida utente.
- Accensione/spegnimento a distanza
È possibile accendere e spegnere il dispositivo elettrico a distanza, anche quando si è fuori casa.
- Integrazione del sensore
È possibile configurare il sistema perché accenda il dispositivo elettrico quando un sensore si aziona. (È necessario il sensore.)
- Attivazione/disattivazione del timer
È possibile configurare un timer per accendere e spegnere il dispositivo elettrico agli orari desiderati.
- Notifica di potenza eccessiva
La Smart Plug è in grado di monitorare l'alimentazione erogata al dispositivo elettrico collegato. Se viene rilevata sovracorrente o sovrapotenza elettrica, la Smart Plug invia una notifica all'app [Home Network].
Accesso alla Guida utente
La Guida utente è una raccolta di documenti online che aiutano a ottenere il massimo dall'app [Home Network].
1 iPhone/iPad
Toccare: nello schermo principale dell'app.
Dispositivi Android™
Toccare : o premere il pulsante "menu" del dispositivo mobile nello schermo principale dell'app.
2 Toccare [Guida utente].
Nota:
- Non sono supportati Microsoft Windows® Internet Explorer® 8 e versioni precedenti.
- Si consiglia Android 4.1 o versioni successive.
- È possibile accedere alla Guida utente anche dalla pagina Web indicata di seguito.
www.panasonic.net/pcc/support/tel/homenetwork/manual/
Appendice
Specifiche
- Standard DECT (Digital Enhanced Cordless Telecommunications: Apparecchio cordless a tecnologia digitale DECT)
- Gamma di frequenza 1,88 GHz – 1,90 GHz
- Potenza di trasmissione RF Circa 10 mW (potenza media per canale) 250 mW (max.)
- Alimentazione elettrica 220 – 240 V CA, 50/60 Hz
- Consumo In standby: 0,8 W Massimo: 1,6 W
- Condizioni di funzionamento 0 °C – 40 °C 20 % – 80 % umidità dell'aria relativa (asciutta)
- Potenza elettrica massima
Ca. 2.400 W (10 A max. × 220 – 240 V)
• Corrente massima Ca. 10 A - Grado di protezione IP1 IP20
- Dimensioni (altezza × larghezza × profondità)
Ca. 113 mm × 64 mm × 35 mm, piedini esclusi
• Massa (peso) Ca. 174 g
*1 Il grado di protezione IP indica la protezione ingresso del prodotto. Questo prodotto non è progettato per essere impermeabile.
Nota:
- Le caratteristiche tecniche ed estetiche sono soggette a modifiche senza preavviso.
- Le illustrazioni contenute in queste istruzioni possono essere leggermente diverse dal prodotto effettivo.
Marchi
- iPhone e iPad sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.
- Android è un marchio di Google Inc.
- Microsoft, Windows e Internet Explorer sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
- Tutti gli altri marchi citati appartengono ai rispettivi proprietari.
Note
13
Promemoria
Si consiglia di conservare una annotazione delle informazioni che seguono per eventuali richieste di riparazione in garanzia.
Numero di serie Data di acquisto
(indicato sul retro dell'apparecchio)
Nome e indirizzo del rivenditore
Allegare qui lo scontrino di acquisto.
Panasonic Corporation
1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan http://www.panasonic.com
