Produkttyp	Smart Plug (Steckdosenadapter)
Modell	KX-HNA101EX1
Marke	Panasonic
Abmessungen (H × B × T)	Ca. 113 mm × 64 mm × 35 mm (ohne Steckerstifte)
Gewicht	Ca. 174 g
Stromversorgung	220–240 V AC, 50/60 Hz
Leistungsaufnahme	Standby: 0,8 W; maximal: 1,6 W
Maximale Belastbarkeit	2400 W (10 A max.)
Funkstandard	DECT (1,88–1,90 GHz)
Sendeleistung	Ca. 10 mW (Durchschnitt pro Kanal), 250 mW (max.)
Schutzart	IP20 (nur Innenräume)
Anzeige	LED: grün (ein), rot (außerhalb Reichweite), rot blinkt (Überlast)
Fernsteuerung	Über die App „Home Network“ (iOS/Android)
Funktionen	Ein-/Ausschalten aus der Ferne, Timer, Sensorintegration, Überstrombenachrichtigung
Reichweite	Ca. 50 m in Gebäuden, ca. 300 m im Freien (abhängig von Hindernissen)
Betriebsumgebung	0 °C bis 40 °C, 20–80 % relative Luftfeuchtigkeit (nicht kondensierend)
Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine Reinigungsflüssigkeiten oder Sprays
Sicherheitshinweise	Nicht an Geräte mit starker Hitze (z. B. Kochgeräte, Bügeleisen), Elektrowerkzeuge, medizinische Geräte oder Kühlgeräte anschließen
Reparatur und Ersatzteile	Keine vom Benutzer wartbaren Teile; bei Defekt autorisierten Kundendienst kontaktieren
Entsorgung	Elektro- und Elektronik-Altgeräte nicht über den Hausmüll entsorgen; Recycling gemäß gesetzlicher Vorschriften

Häufig gestellte Fragen - KX-HNA101EX1 PANASONIC

Wie installiere ich den Smart Plug KX-HNA101EX1?

Stecken Sie den Smart Plug fest in eine Wand- oder Bodensteckdose. Schließen Sie dann das gewünschte elektrische Gerät an die Steckdose des Smart Plugs an. Drücken Sie die [○]-Taste, um das Gerät ein- oder auszuschalten.

Muss der Smart Plug registriert werden?

Ja, wenn der Smart Plug separat erworben wurde, muss er in der Basisstation registriert werden. Halten Sie dazu an der Basisstation die Taste [●●●]C OTHER DEVICE] gedrückt, bis die LED langsam grün blinkt. Drücken Sie dann am Smart Plug die [→→]C]-Taste, bis dessen LED ebenfalls langsam grün blinkt.

Wie registriere ich den Smart Plug über die App?

Öffnen Sie die „Home Network“-App auf Ihrem mobilen Gerät und folgen Sie den Anweisungen zur Geräteregistrierung. Sie können dem Smart Plug einen Namen geben und ihn nach Standort gruppieren.

Was bedeutet die rote blinkende LED?

Wenn die LED rot blinkt, befindet sich der Smart Plug außerhalb der Reichweite der Basisstation. Überprüfen Sie die Verbindung und stellen Sie die Basisstation näher auf. Bei sehr schnellem roten Blinken liegt eine Überlast vor – das angeschlossene Gerät zieht zu viel Strom.

Der Smart Plug schaltet sich automatisch aus – was tun?

Der Smart Plug schaltet sich bei Überstrom (mehr als 10 A) automatisch aus. Ziehen Sie den Smart Plug aus der Steckdose, trennen Sie das angeschlossene Gerät und stecken Sie den Smart Plug wieder ein. Schalten Sie ihn dann wieder ein.

Kann ich den Smart Plug im Freien verwenden?

Nein, der Smart Plug ist nur für den Innenbereich geeignet (Schutzart IP20). Setzen Sie ihn nicht Regen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Welche Geräte darf ich nicht an den Smart Plug anschließen?

Schließen Sie keine Geräte an, die starke Hitze erzeugen (z. B. Kochgeräte, Bügeleisen), Elektrowerkzeuge, medizinische Geräte oder Geräte, die eine ständige Stromversorgung benötigen (z. B. Kühlschränke).

Wie kann ich die Reichweite der Funkverbindung verbessern?

Stellen Sie die Basisstation an einem zentralen, erhöhten Ort ohne Hindernisse auf. Vermeiden Sie Metalltüren, Betonwände oder starke elektronische Störquellen. Die maximale Reichweite beträgt ca. 50 m in Gebäuden.

Wie reinige ich den Smart Plug?

Ziehen Sie vor der Reinigung den Netzstecker. Wischen Sie die Oberflächen mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Reinigungsflüssigkeiten, Sprays oder Scheuermittel.

Kann ich den Smart Plug auch ohne App nutzen?

Ja, Sie können das angeschlossene Gerät manuell über die [○]-Taste am Smart Plug ein- und ausschalten. Die volle Funktionalität (Timer, Sensorintegration, Fernsteuerung) steht jedoch nur mit der App zur Verfügung.

BEDIENUNGSANLEITUNG KX-HNA101EX1 PANASONIC

Installationsanleitung

Heimnetzwerksystem

Smart Plug

Modellbez. KX-HNA101EX1

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben.

In diesem Dokument wird die ordnungsgemäße Installation des Smart Plugs erklärt.

Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 11).

Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie es als zukünftige Referenz gut auf.

Inhalt

Wichtige Informationen

Grafische Symbole an Betriebsmitteln

und ihre Beschreibung ....3

Hinweise zum System ......4

Für Ihre Sicherheit ....4

Wichtige Sicherheitshinweise .....6

Für eine optimale Leistung ......6

Weitere Hinweise ......6

Installation

Bezeichnungen und Funktionen der

Teile 8

LED-Anzeige 8

Einrichtungsübersicht 8

Anschlüsse 9

Registrieren des Smart Plugs .....10

Reichweite der drahtlosen

Kommunikation 10

Anhang

Testen des Smart Plugs ......11

Verfügbare Funktionen bei

Verwendung der [Home Network]-

App 11

Zugriff auf Bedienungsanleitung ....11

Technische Daten ......12

Warenzeichen 13

Grafische Symbole an Betriebsmitteln und ihre Beschreibung

Symbol Erklärung Symbol Erklärung
	Wechselstrom (AC) Betriebsmittel der Klasse II	(Betriebsmittel, die durch doppelte Isolierung oder verstärkte Isolierung gegen elektrischen Schlag schützen.)
	Gleichstrom (DC) “EIN” (Stromversorgung) [0-1]
	Schutzleiter “AUS” (Stromversorg
	Potentialausgleich Bereitschaft (SI ersorgung)
	Funktionserde “EIN”/“AUS” (Stron r-
	Nur zur Verwendung in Innen-räumen		Vorsicht, Stromschlaggefahr

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusatzsystem; es ist nicht dafür vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist.
• Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, daher kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für Ihre Sicherheit

Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNUNG

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.
• Achten Sie darauf, dass Netzsteckdosen nicht überlastet werden. Andernfalls können Feuer oder elektrischer Schlag die Folge sein.

• Das Produkt vollständig in die Steckdose einsetzen. Nichtbeachten kann elektrische Schläge und/oder übermäßige Wärme verursachen und zu Bränden führen.

• Entfernen Sie regelmäßig Staub usw. vom Produkt, indem Sie es aus der Steckdose ziehen und es mit einem trockenen Tuch abwischen. Staub, der sich angesammelt hat, kann fehlerhafte Isolierung durch Feuchtigkeit usw. verursachen und zu Bränden führen.

• Ziehen Sie den Netzstecker des Produkts aus der Steckdose, wenn es Rauch entwickelt, einen anormalen Geruch verströmt oder ungewöhnliche Geräusche von sich gibt. Diese Bedingungen können Brände oder elektrische Schläge auslösen. Warten Sie, bis das Gerät nicht mehr raucht, und wenden Sie sich an eine autorisierte Kundendienststelle.
• Ziehen Sie den Netzstecker aus der Steckdose und berühren Sie nicht die Innenseite des Produkts, wenn das Gehäuse geöffnet wurde. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Berühren Sie den Netzstecker nie mit nassen Händen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Schließen Sie keine Geräte an, die nicht zugelassen sind.
• Bevor Sie ein elektrisches Gerät an dieses Produkt anschließen, stellen Sie sicher, dass das elektrische Gerät die auf Seite 12 beschriebenen Spezifikationen erfüllt. Andere Geräte können Feuer oder Rauch verursachen.

Installation

• Installieren Sie dieses Produkt gemäß der mitgelieferten Anleitung.
• Um Feuer und elektrische Schläge zu vermeiden, sollten Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.
• Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel Automatikturen oder

Wichtige Informationen

Feuermeldern, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen.

- Panasonic haftet nicht für Schäden oder Verletzungen, die durch Fehler bei Anschluss, Installation oder Verwendung verursacht werden.

Vorsichtsmaßnahmen

• Ziehen Sie den Netzstecker des Produkts vor der Reinigung aus der Netzsteckdose. Verwenden Sie keine Reinigungsflüssigkeiten oder Reinigungssprays.
• Bauen Sie das Produkt nicht auseinander.
• Stecken Sie niemals Metallobjekte in das Produkt. Wenn Metallobjekte in das Produkt gelangen, schalten Sie den Netzschalter aus und wenden Sie sich an ein autorisiertes Service-Center.
• Verwenden Sie dieses Produkt ausschließlich zur Stromversorgung von Geräten, die sicher fernbedient werden können. Schließen Sie nicht Folgendes an.
  – Kochgeräte, Bügeleisen oder andere Geräte, die eine starke Hitze erzeugen. Es besteht ein Risiko von Feuer, Verbrennungen und Verletzungen.
  – Elektrowerkzeuge, elektrische Maschinen oder andere Geräte, die Verletzungen verursachen können und daher unter direkter, genauer Überwachung verwendet werden müssen.
  – Heizungen oder Kühlgeräte oder andere Arten von Geräten, die insbesondere bei älteren Personen oder Kleinkindern Gesundheitsrisiken verursachen können und daher nur

verwendet werden sollten, wenn die Nutzungsbedingungen überprüft werden können.

– Medizingeräte. Dieses Produkt ist nicht zum Einsatz in der medizinischen Versorgung vorgesehen.

Medizinische Informationen

• Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW.
• Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

⚠ VORSICHT

Einrichtung und Standort

• Schließen Sie das Produkt niemals während eines Gewitters an.
• Die Steckdose sollte in der Nähe des Geräts montiert und leicht zugänglich sein.

Wichtige Informationen

Wichtige Sicherheitshinweise

Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen und Verletzungen zu vermeiden. Beachten Sie dabei Folgendes:

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

Für eine optimale Leistung

Standort der Basisstation/Störungen vermeiden

Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander.

• Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf:
  – In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation.
  – Nicht in die Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstige schnurlose Geräte und Telefonen.
  – Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie

die Basisstation nicht in einer Fensternische oder in der Nähe eines Fensters auf.)

- Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.

Betriebsumgebung

• Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und Motoren, fern, da diese elektrische Störungen erzeugen.
• Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Das Produkt darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
• Legen Sie keine schweren Gegenstände auf das Produkt.
• Wenn Sie das Produkt länger nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.
• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, wie Heizungen, Kochern usw. Stellen Sie dieses Produkt nicht in Räumen auf, in denen die Temperatur unter 0 °C oder über 40 °C liegt. Feuchte Keller sollten auch vermieden werden.
• Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Weitere Hinweise

Pflege

- Wischen Sie die Außenflächen des Produkts mit einem weichen trockenen Tuch ab.

Wichtige Informationen

- Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Entsorgung von Altgeräten (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Dieses Symbol auf Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Installation

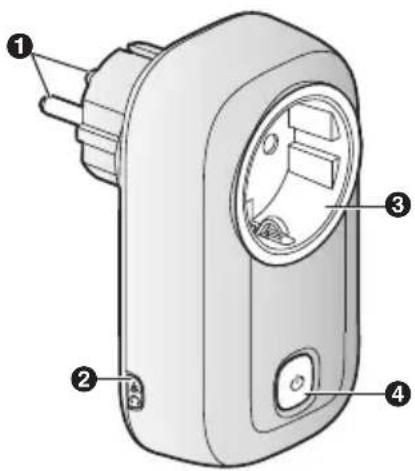

Bezeichnungen und Funktionen der Teile

Wird zum Registrieren des Smart-Steckers an der Basisstation verwendet.

③ Steckdose
4 【○】 (Einschalten/Ausschalten) LED-Anzeige

Schaltet das angeschlossene Gerät ein oder aus. Dient außerdem als LED-Anzeige.

LED-Anzeige

Sie können mit der LED-Anzeige den Status des Smart Plugs überprüfen.

Anzeige Status
Aus Kein Strom,	SmartPlug ausgeschaltetoder LED-Anzeigeausgeschaltet1

Anzeige Status
Grün, leuchtet Smart langsam	Smart Plug eingeschaltet*1
	Registrierungsmodus
Rot, blinkt Smart	Plug befindet sich außerhalb der Reichweite der Basisstation
Rot, blinkt sehr schnell	Angeschlossenes elektrisches Gerät zieht zu viel Strom oder Leistung*2

*1 Sie können den Smart Plug so konfigurieren, dass seine LED-Anzeige im normalen Betrieb nicht leuchtet. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 11).
*2 In diesem Fall wird der Smart Plug automatisch ausgeschaltet. Um den Smart Plug einzuschalten, trennen Sie ihn von der Steckdose, trennen Sie das angeschlossene elektrische Gerät und schließen Sie den Smart Plug anschließend wieder an die Steckdose an.

Einrichtungsübersicht

1 Ersteinrichtung

Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung.

2 Verbindung

Schließen Sie den Smart Plug an die Steckdose an und schließen Sie das

Installation

gewünschte elektrische Gerät an den Smart Plug an.

3 Registrierung

Nur erforderlich, wenn der Smart Plug separat erworben wurde (d. h. nicht als Teil eines Pakets).

4 Überprüfen des Nutzungsbereichs

Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Nutzungsbereich für den ordnungsgemäßen Betrieb geeignet ist.

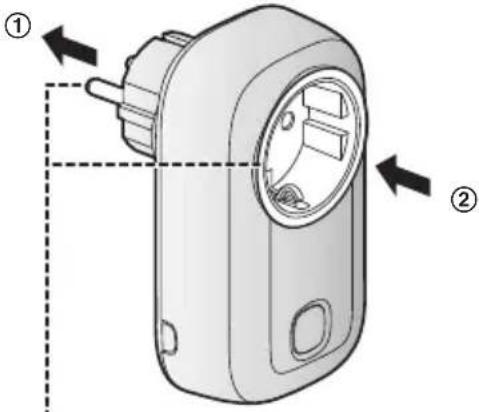

Anschlüsse

① Den Smart Plug (A) fest in die Steckdose einsetzen.
② Den Netzstecker des gewünschten elektrischen Geräts (B) in den Smart Plug einsetzen.

• Sie können den Strom, mit dem die Steckdose des Smart Plugs versorgt wird, durch Drücken von [+] ein- und ausschalten.
• Verwenden Sie zum Anschließen eines Geräts mit einem großen Netzstecker ein kurzes Verlängerungskabel, sodass der Netzstecker des angeschlossenen Geräts nicht die LED-Anzeige/[b] blockiert.

Hinweise zu den Anschlüssen

• Der Smart Plug sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie den Smart Plug nicht an einer Deckensteckdose an, da sein Gewicht ihn aus der Steckdose ziehen könnte.
• Wenn das an den Smart Plug angeschlossene elektrische Gerät mehr als 10 A oder 2.400 W Strom zieht, schaltet sich der Smart Plug automatisch aus.
• Nach einem Stromausfall schaltet sich der Smart Plug bei Wiederherstellung der Stromversorgung möglicherweise nicht wieder ein. Aus diesem Grund sollten Kühlschränke oder andere Geräte, die ständig mit Strom versorgt werden müssen, nicht an den Smart Plug angeschlossen werden.
• Stellen Sie nach dem Anschließen eines elektrischen Geräts am Smart Plug sicher, dass der Smart Plug fest an die Steckdose angeschlossen ist.

Installation

Registrieren des Smart Plugs

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.

Bevor Sie den Smart Plug verwenden können, muss er in der Basisstation registriert werden. Wenn Sie Geräte separat gekauft haben (d. h. nicht als Teil eines Pakets), müssen Sie jedes Gerät in der Basisstation registrieren.

Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.

Verwendung der Registrierungstasten

1 Basisstation:

Halten Sie [●●●]C OTHER DEVICE] gedrückt, bis die LED-Anzeige langsam grün blinkt.

2 Smart Plug:

Halten Sie [→→]C] gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 8).

- Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus.

Hinweis:

• Um die Registrierung des Smart Plugs abzubrechen, drücken Sie [☐☐C] an der Basisstation und am Smart Plug erneut.
• Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus.

Verwendung der App

Wenn Sie den Smart Plug mit der [Home Network]-App registrieren, können Sie Ihren Geräten eine Bezeichnung zuweisen und sie nach Standort gruppieren. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 11).

Reichweite der drahtlosen Kommunikation

Die Reichweite der drahtlosen Kommunikation jedes Geräts im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.

• Metalltüren oder -jalousien
• Wände mit Aluminiumblech zur Dämmung
  • Wände aus Beton oder Wellblech
  • Doppelt verglaste Fenster
• Mehrere Wände
• Bei Verwendung der Geräte auf unterschiedlichen Stockwerken oder in unterschiedlichen Gebäuden

Hinweis:

- Die LED-Anzeige blinkt rot, wenn sie sich außerhalb der Reichweite der Basisstation befindet. Überprüfen Sie in diesem Fall alle Anschlüsse, einschließlich der Anschlüsse der Basisstation.

Testen des Smart Plugs

Nachdem Sie die [Home Network]-App auf Ihrem mobilen Gerät installiert haben, können Sie den Smart Plug mit dem mobilen Gerät ein- und ausschalten. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 11).

1 Tippen Sie auf der Startseite der [Home Network]-App auf [Ferngesteuerte Geräte].
- Wenn eine Liste mit fernsteuerbaren Geräten angezeigt wird, tippen Sie auf [Smart Plug].
2 Wählen Sie die Registerkarte [Einzeln].
3 Tippen Sie auf das Symbol des gewünschten Smart Plugs.
- Überprüfen Sie, ob sich der ausgewählte Smart Plug ein- und ausschaltet, wenn Sie auf sein Symbol tippen.

Verfügbare Funktionen bei Verwendung der [Home Network]-App

Einige der Funktionen, die bei Verwendung der [Home Network]-App verfügbar sind, werden unten aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung.

– Einschalten/Ausschalten aus der Ferne

Sie können das elektrische Gerät aus der Ferne ein- und ausschalten, auch wenn Sie unterwegs sind.

- Sensorintegration

Sie können das System so konfigurieren, dass das elektrische Gerät eingeschaltet wird, wenn ein

Sensor ausgelöst wird. (Sensor erforderlich.)

– Timer einschalten/ausschalten Sie können einen Timer so konfigurieren, dass er das elektrische Gerät zu den gewünschten Zeiten ein- und ausschaltet.
– Benachrichtigung über übermäßige Leistung

Der Smart Plug kann den Strom, mit dem das angeschlossene Gerät versorgt wird, überwachen. Wenn Überstrom oder Überleistung erkannt wird, sendet der Smart Plug eine Benachrichtigung an die [Home Network]-App.

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad

Tippen Sie auf:≡ auf der Startseite der App.

Android™-Geräte

Tippen Sie auf : oder drücken Sie die Menütaste Ihres mobilen Geräts auf der Startseite der App.

2 Tippen Sie auf

[Bedienungsanleitung].

Hinweis:

• Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt.
• Android 4.1 oder höhere Versionen werden empfohlen.

Anhang

- Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Technische Daten

• Standards DECT (Digital Enhanced Cordless Telecommunications)
- Frequenzbereich 1,88 GHz – 1,90 GHz
- RF-Übertragungsleistung Ca. 10 mW (durchschnittliche Leistung pro Kanal) 250 mW (max.)
• Stromversorgung 220 – 240 V AC, 50/60 Hz
• Leistungsaufnahme Standby: 0,8 W Maximal: 1,6 W
- Betriebsbedingungen 0 °C – 40 °C 20 % – 80 % relative Luftfeuchtigkeit (trocken)
- Maximalleistung Ca. 2.400 W (10 A max. × 220 – 240 V)
• Maximalstrom Ca. 10 A
• Schutzart ^4 IP20
- Abmessungen (Höhe × Breite × Tiefe) Ca. 113 mm × 64 mm × 35 mm, ohne die Stifte
• Masse (Gewicht) Ca. 174 g
*1 Die Schutzart kennzeichnet den Schutz des Produktes gegen Eindringen. Dieses Produkt ist nicht wasserdicht.

Hinweis:

• Design und Spezifikationen können ohne Ankündigung geändert werden.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.

Warenzeichen

• iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
  • Android ist eine Marke der Google Inc.
• Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Zur künftigen Bezugnahme

Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie benötigt werden.

Seriennummer Datum des Kaufs

(ist auf der Rückseite des Gerätes angegeben)

Name und Adresse des Händlers

Heften Sie den Kaufbeleg hier an.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan http://www.panasonic.com
