MANUALE UTENTE I-ALARM Wireless door Techly
Contatto porta/ finestra wireless
Questo contatto porta / finestra può essere installato su porte, finestre e qualsiasi altro oggetto che viene aperto e chiuso. Il sensore invia segnali al pannello di controllo quando il magnete viene separato dal trasmettitore. Grazie all'interruttore anti-manomissione, qualsiasi tentativo di rimuovere il coperchio del contatto porta / finestra determinerà l'attivazione dell'allarme.
Contenuto della confezione
1 x Rilevatore
1 x Magnete
1 x Manuale d'istruzione

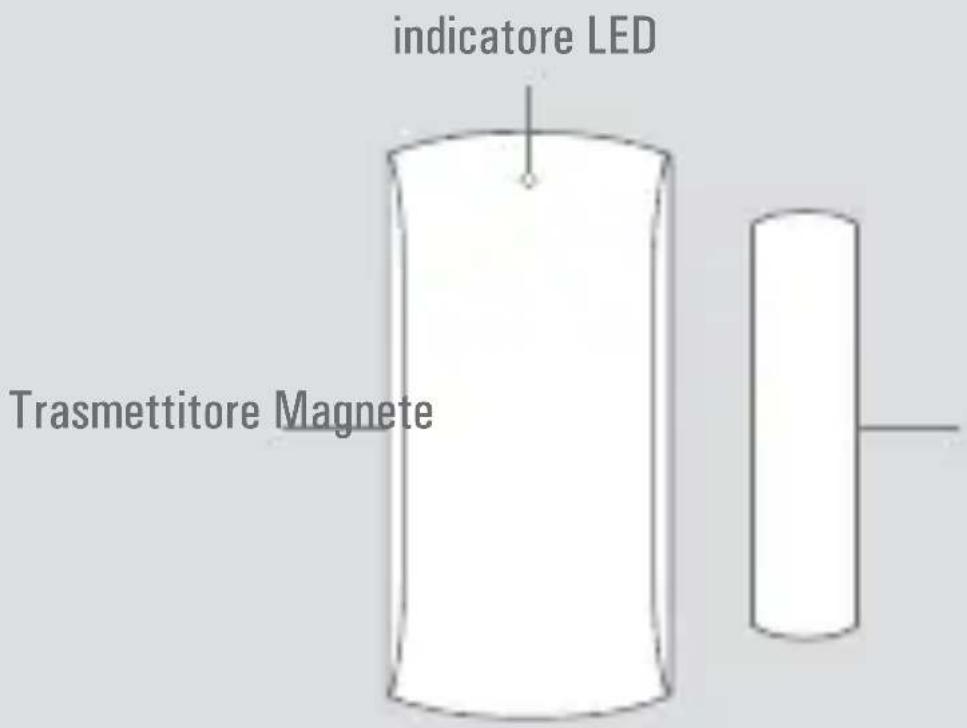

| Alimentazione DC 1.5V (AA | 1.5V LR6 battery x1) |
| Corrente statica ≤ 30uA | |
| Corrente allarme ≤ 40mA | |
| Distanza di trasmissione ≤ | 80 m (campo aperto) |
| Radio-frequenza 433MHz (±75kHz) | |
| Materiale alloggiamento Plastica ABS | |
| Condizioni climatiche Temperatura: -10°C ~ +55°C | |
| Umidità relativa ≤ 80% (senza condensa) | |
| Transmitter dimensions 71x34x17.5 m | |
| Dimensioni del trasmettitore (L x P x H) | 51x12x13.5 mm |

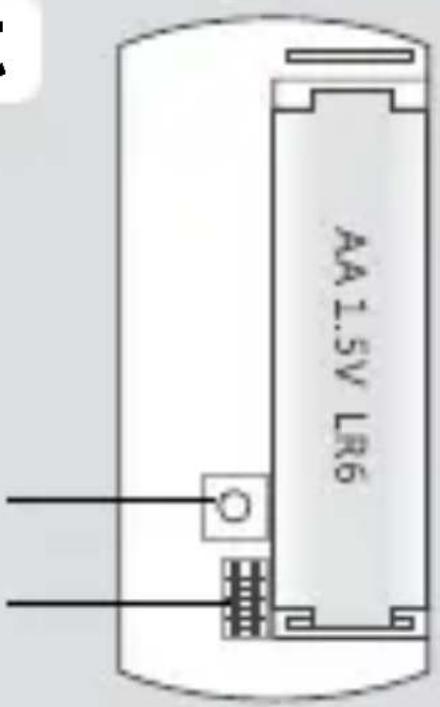

PCB Layout
Tamper switch Impostazione zona
Lampeggia una volta: la porta o la finestra è aperta e il trasmettitore invia un segnale al pannello di controllo.
Lampeggia velocemente: indica scarsa alimentazione, le batterie devono essere sostituite.
Registrazione nel pannello di controllo
Navigare nel menu del pannello di controllo sino a raggiungere “AGGIUNGI NUOVO” (Sen- sore Wireless). Separare quindi il magnete dal trasmettitore per registrare il rilevatore nel pannello di controllo. Per verificare che la re- gistrazione è completa, abilitare il sistema e separare di nuovo il magnete dal trasmettitore aprendo la porta o la finestra sulla quale è installato. Se la sirena suona, la registrazione è avvenuta con successo.
Installazione
- Aprire l'alloggiamento e rimuovere la stri- scia di attivazione della batteria.
• Montare il sensore sulla porta e il magnete sulla cornice della porta.
• Assicurarsi che il magnete sia posizionato sul lato destro del trasmettitore. Posizionare il trasmettitore nella locazione desiderata, montare il magnete a non più di 1 cm di distanza dal trasmettitore e assicurare in modo stabile il trasmettitore e il magnete con il nastro bia-desivo o le viti.
- Evitare di montare il sensore in aree con no-tevole quantità di metallo o fili elettrici come una stanza caldaia o un ripostiglio.
In conformità alla normativa WEEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai raccolta preposti allo smaltimento e riciclo delle chiature elettriche ed elettroniche.
Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura
CE Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive europee richieste
