BM 404 - Microfono RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono per chiamate da tavolo
Marca	RCF
Modello	BM 404
Compatibilità	Amplificatori digitali matrice DMA (linea BUSINESS MUSIC)
Tipo di capsula	Elettrete
Diagramma polare	Ipercardioide
Sensibilità	-55 dB
Risposta in frequenza	50 Hz - 20 kHz (-3 dB)
Impedenza di uscita	250 Ω
Selezione zone	4 zone (A, B, C, D) + Chiamata generale
Pulsante PTT	Sì, con suoneria (commutabile)
Tipo di connettore	RJ45 (Ingresso e Link)
Cavo in dotazione	FTP CAT5, 5 m (16.4 ft)
Max microfoni in catena	4
Lunghezza massima linea	100 m (109 yd)
Alimentazione	24 V dc, 250 mA (adattatore incluso)
Suoneria	Sì, con interruttore ON/OFF
Interlock / Priorità	Sì, il primo microfono che attiva la linea ottiene la priorità
Controllo automatico del guadagno	Sì
Materiale della custodia	Plastica
Colore	Nero (RAL 9005)
Dimensioni (LxAxP)	230 x 40 x 181 mm (9.06 x 1.57 x 7.13 in)
Peso netto	0.45 kg (0.99 libbre)
Peso lordo (spedizione)	1.1 kg (2.43 libbre)
Dimensioni imballo	330 x 150 x 130 mm (12.99 x 5.91 x 5.12 in)
Pulizia	Utilizzare solo un panno asciutto; niente solventi, alcol o benzene
Precauzioni di sicurezza	Non esporre ad acqua o calore eccessivo; scollegare in caso di odore anomalo o fumo
Installazione	Si consiglia l'installazione professionale; i cavi non devono essere posati insieme a linee di rete
Ricambi / Riparabilità	Contattare il centro assistenza autorizzato; non tentare riparazioni

Domande frequenti - BM 404 RCF

Quante zone può chiamare il BM 404?

Il BM 404 consente chiamate selettive fino a 4 zone, denominate A, B, C, D. È possibile premere i singoli pulsanti zona o utilizzare il pulsante Chiamata generale per chiamare tutte le zone contemporaneamente.

Posso collegare più microfoni BM 404?

Sì, è possibile collegare fino a 4 BM 404 in catena. Sono interlacciati, il che significa che il primo microfono che attiva la linea ottiene la priorità. La lunghezza totale del cavo dall'amplificatore DMA all'ultimo microfono non deve superare 100 metri (109 yard).

Che tipo di cavo viene utilizzato per il collegamento?

Il BM 404 utilizza cavi FTP CAT5 con connettori RJ45. Un cavo da 5 metri (16.4 ft) è incluso nella confezione. La piedinatura delle porte RJ45 è chiaramente definita nel manuale per un cablaggio corretto.

Come si effettua un annuncio?

Prima, selezionare le zone desiderate premendo i pulsanti zona (A, B, C, D) o premere Chiamata generale per tutte le zone. Quindi tenere premuto il pulsante PTT per parlare. La suoneria (se abilitata) suona e il microfono si attiva. Rilasciare il pulsante PTT quando si è terminato.

Cosa succede se il LED PTT lampeggia quando lo premo?

Un LED PTT lampeggiante indica che un altro microfono BM 405 ha già attivato la linea. Non è possibile effettuare un annuncio fino a quando la linea non è libera. Attendere e riprovare più tardi.

La suoneria è opzionale?

Sì, la suoneria può essere attivata o disattivata tramite l'interruttore CHIME situato sul pannello posteriore. Quando è su ON, la suoneria suona automaticamente quando si preme il pulsante PTT.

Quali sono i requisiti di alimentazione?

Il BM 404 richiede 24 V dc a 250 mA. È incluso un adattatore universale con spine intercambiabili per diverse prese elettriche.

Come si pulisce il microfono?

Utilizzare solo un panno asciutto per pulire le parti esterne. Non utilizzare solventi, alcol, benzene o altre sostanze volatili.

Cosa fare se il microfono non funziona correttamente?

Se il microfono emette odore anomalo o fumo, spegnere immediatamente il sistema e scollegarlo. Per qualsiasi riparazione o modifica, contattare un centro assistenza RCF autorizzato. Non tentare di ripararlo da soli.

Posso utilizzare il BM 404 con qualsiasi amplificatore?

Il BM 404 è progettato specificamente per amplificatori digitali matrice DMA RCF (linea BUSINESS MUSIC). Non è previsto per l'uso con altri amplificatori se non specificato da RCF.

MANUALE UTENTE BM 404 RCF

Prima di collegare ed utilizzare la base microfonica, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono RCF S.p.A. da ogni responsabilità.

AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D'USO

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. Prima di accendere le apparecchiature, assicurarsi che tutte le connessioni siano corrette.
   Non collegare o scollegare la base microfonica quando il sistema è acceso.
3. Accertarsi che il cavo della base microfonica non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne l'integrità.
4. Non immergere la base microfonica nell'acqua (od in altri liquidi), non lanciarla o lasciarla cadere.
5. Non eseguire sulla base microfonica interventi / modifiche / riparazioni; contattare i centri di assistenza autorizzati nel caso che non funzioni correttamente.
6. Nel caso che dalla base microfonica provengano stranamente odori anomali od addirittura fumo, spegnere immediatamente il sistema audio e scollegarla (sia dal sistema sia dalla rete elettrica).
7. RCF S.P.A. raccomanda vivamente che l'installazione del sistema audio sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
8. I fattori meccanici ed elettrici sono da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
9. Non puntare la base microfonica verso un diffusore acustico vicino, onde evitare un possibile innesco.

IMPORTANTE

AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D'USO

10. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

1. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, il cavo della base microfonica non deve essere canalizzato insieme ai conduttori dell'energia elettrica e/o alle linee dei diffusori acustici.
2. Collocare la base microfonica lontano da fiamme (o fonti di calore eccessivo).
3. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne; usare un panno asciutto.

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

DESCRIZIONE

BM 404 è una base microfonica da tavolo dedicata per gli amplificatori / matrici digitali DMA (facenti parte della linea BUSINESS MUSIC) che permette di effettuare annunci selettivi su 4 zone. Si possono collegare in cascata sulla stessa linea fino a 4 basi microfoniche BM 404 (interbloccate tra loro).

Caratteristiche principali:

• massima semplicità d'uso e nessuna configurazione richiesta;
• quattro tasti (A, B, C, D) per la selezione delle zone;
• tasto GEN. CALL per la chiamata generale su tutte le zone;
• tasto PTT (da tener premuto) per l'attivazione del microfono;

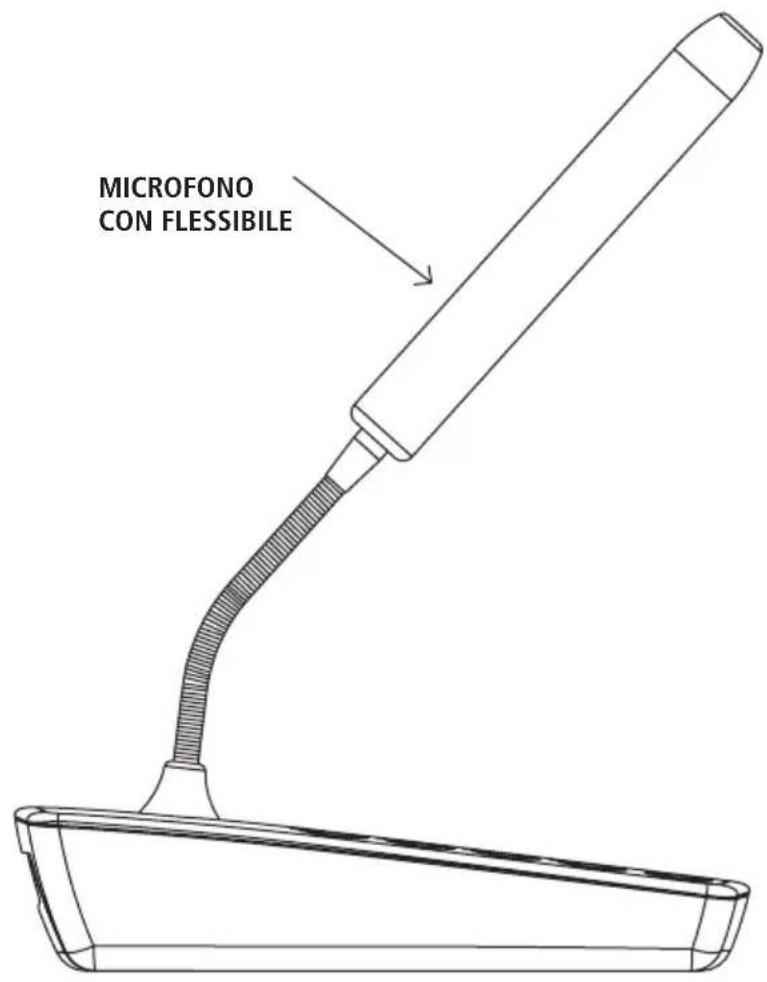

• capsula microfonica ad elettrete su braccio flessibile;
• ingresso ed uscita audio bilanciati su porta RJ 45 (cavo CAT 5 incluso, lunghezza: 5 m);
• alimentatore incluso universale per diverse tipologie di prese elettriche;
• tono di preavviso (CHIME) attivabile tramite selettore.

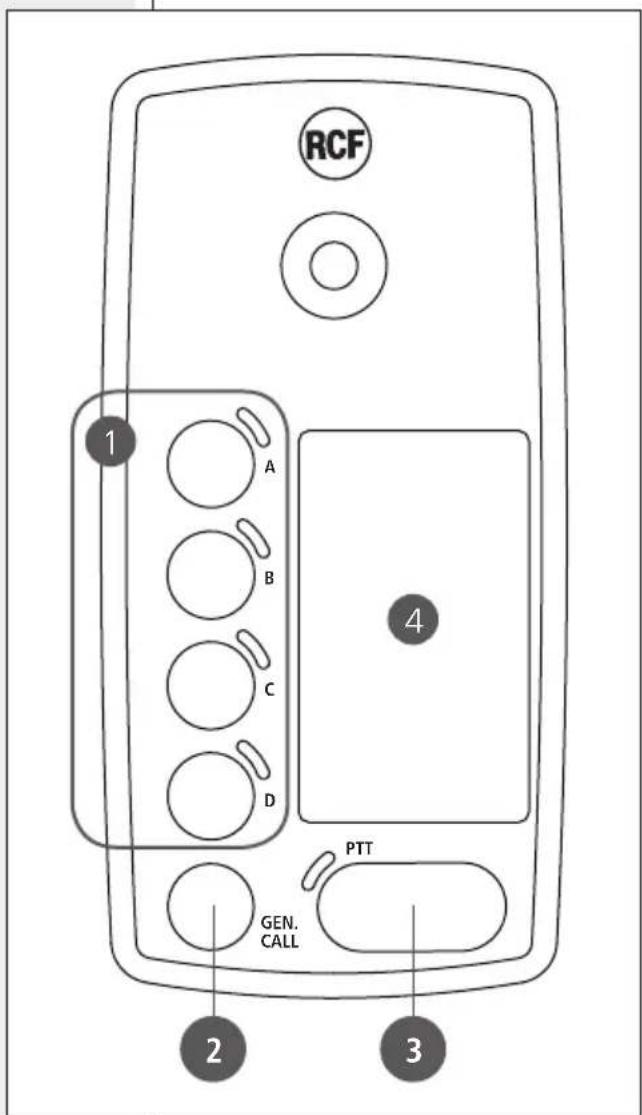

1 Quattro tasti per la selezione delle zone coi rispettivi indicatori a LED.

Premere uno o più tasti per selezionare le zone da chiamare. I LED (quando accesi) indicano quali zone sono selezionate per l'annuncio, che si effettua tenendo premuto il tasto PTT 3. Per annullare la selezione di una o più zone, premere di nuovo i rispettivi tasti.

2 Tasto GEN. CALL: premerlo per selezionare tutte le quattro zone per l'annuncio, che si effettua tenendo premuto il tasto PTT 3.

Premerlo di nuovo per annullare la selezione di tutte le zone.

3 Tasto PTT (pulsante non ritenuto): dopo avere selezionato le zone, premerlo e tenerlo premuto per effettuare l'annuncio: il tono di preavviso (CHIME) è riprodotto (se abilitato) e si attiva il microfono.

Dopo aver terminato l'annuncio, rilasciare il tasto PTT.

Nel caso la linea sia già occupata da un'altra base microfonica (il LED del tasto PTT lampeggia dopo aver premuto il rispettivo tasto), non è momentaneamente possibile effettuare annunci ed occorre riprovare più tardi.

4 Coperchio rimovibile in plastica sotto il quale è posto un cartoncino utile per indicare il nome di ciascuna zona.

CONNESSIONI SUL RETRO

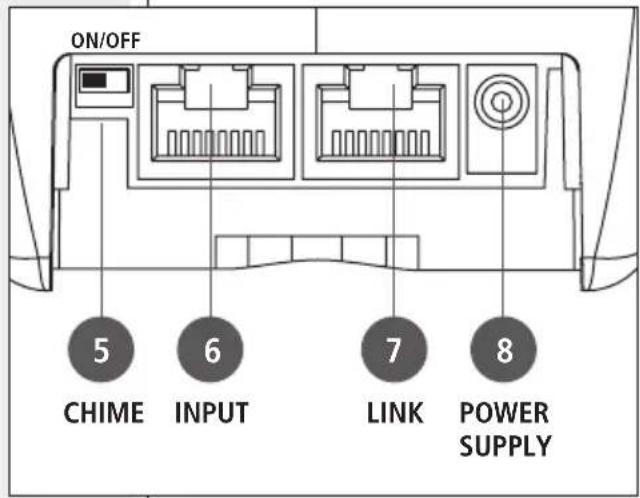

5 Selettore CHIME: se impostato su ON, quando si effettua un annuncio (alla pressione del tasto PTT 3), è riprodotto un tono di preavviso.
6 Ingresso INPUT (porta RJ45) per il collegamento all'amplificatore DMA oppure alla base microfonica BM 404 precedente (tramite cavo CAT5).
7 Uscita LINK (porta RJ45) per il collegamento alla base microfonica BM 404 successiva (tramite cavo CAT5).

Contatti delle porte RJ 45 (INPUT e LINK):

CONTATTO DESCRIZIONE COLORE CONDUTTORE (T568B)
1 SEGNA LE AUDIO – biancoarancio
2 SEGNA LE AUDIO + arancio
3 MASSA biancoverde
4 ABILITAZIONE ANNUNCI blu
5 SELEZIONE ZONA A biancoblù
6 SELEZIONE ZONA B	verde
7 SELEZIONE ZONA C	biancomarrone
8 SELEZIONE ZONA D	marrone

8 Ingresso POWER SUPPLY per il necessario collegamento dell'alimentatore in dotazione (24 V c.c. - 250 mA).

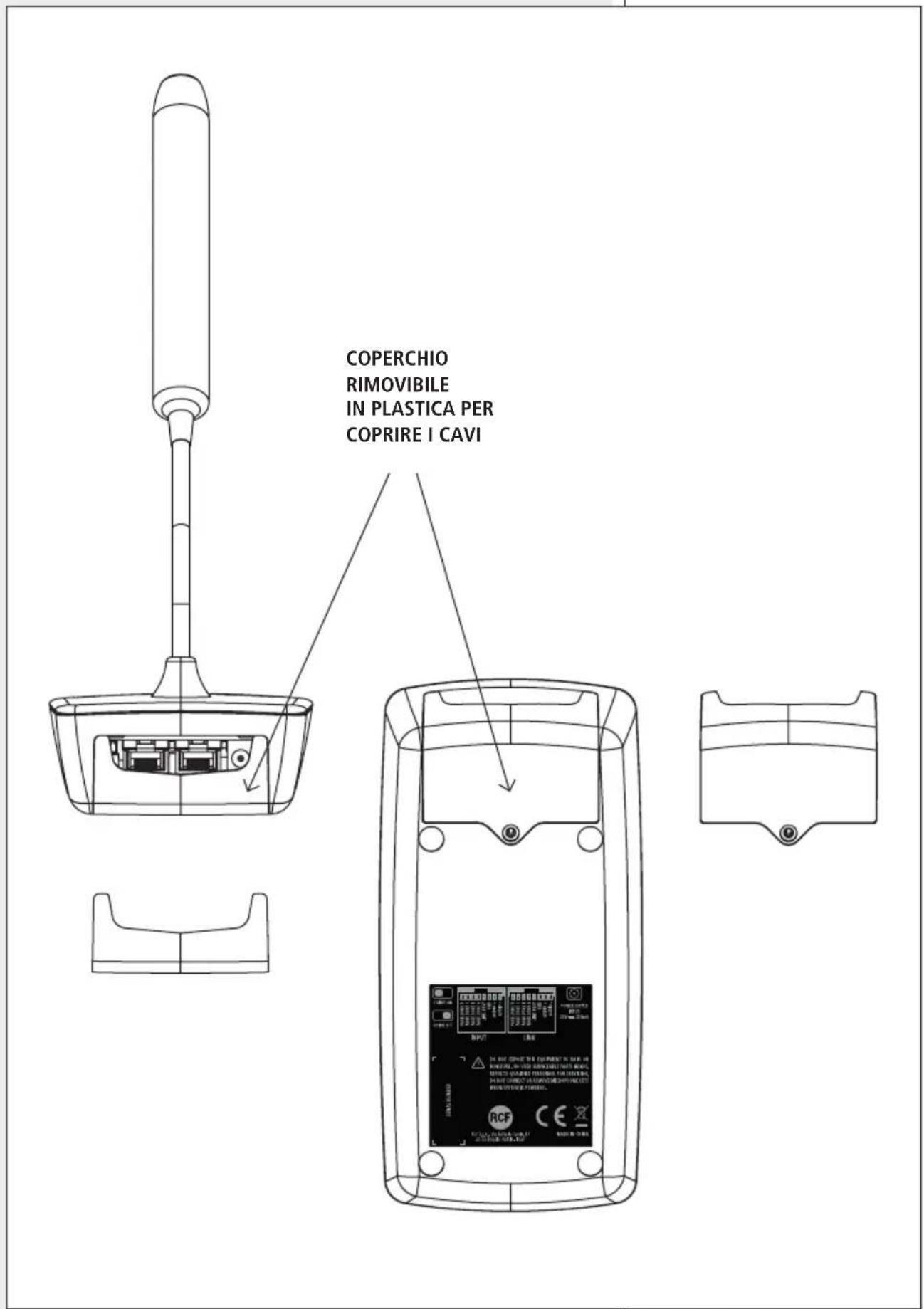

Per accedere alle connessioni sul retro, è necessario rimuovere il coperchio sul fondo (svitando la vite tramite un cacciavite).

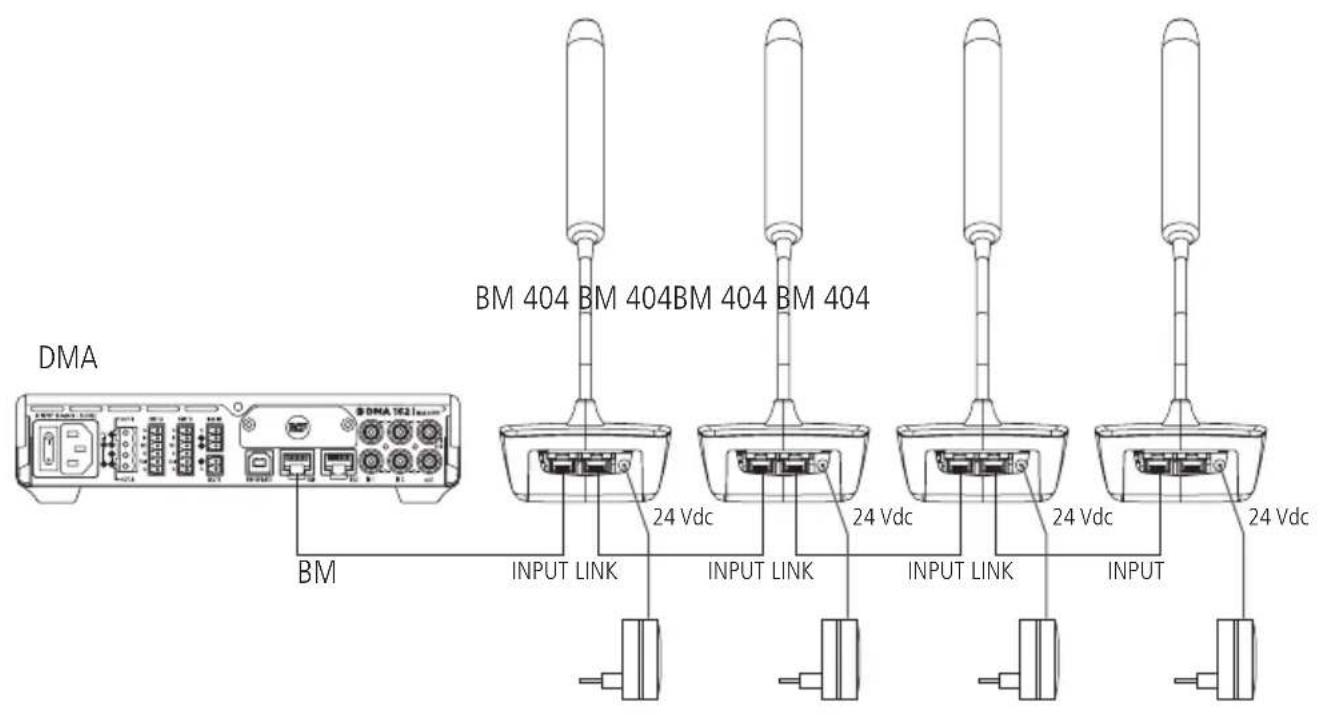

Si possono collegare fino a quattro basi microfoniche BM 404 in cascata sulla stessa linea ed interbloccate tra loro; la prima che occupa la linea ottiene la priorità.

La lunghezza massima complessiva della linea (dall'amplificatore DMA all'ultima base mic. BM 404) non può eccedere i 100 metri.

NOTA: SE L'AMPLIFICATORE PRINCIPALE È IL MODELLO DMA 82 o DMA 162 (ENTRAMBI A DUE ZONE), PER EFFETTUARE ANNUNCI SU 4 ZONE OCCORRE AGGIUNGERE ALMENO UN AMPLICATORE DPA 162, NEL QUALE IL CANALE A È ASSEGNATO AL BUS 3 (PER GLI ANNUNCI VERSO LA ZONA 3) ED IL CANALE B AL BUS 4 (PER GLI ANNUNCI VERSO LA ZONA 4).

1. Prima di accendere gli amplificatori, collegare tra loro tutte le basi microfoniche BM 404, connettere la linea all'amplificatore DMA.
2. Alimentare le basi microfoniche ed accendere gli amplificatori.
3. Selezionare le zone premendo i tasti zona A, B, C, D 1 dove effettuare l'annuncio; tutti i rispettivi LED si accendono.
4. Premere e tener premuto il tasto PTT 3 per effettuare l'annuncio.
   Se la linea non è già occupata da un'altra base microfonica, il tono di preavviso ("chime") è riprodotto e, successivamente, si attiva il microfono. Nel caso che sia già in corso un annuncio da un'altra base microfonica (premendo il tasto PTT, il rispettivo LED lampeggia), non è possibile effettuare annunci verso le zone selezionate fino a quando la linea non è di nuovo libera.
5. Dopo aver terminato l'annuncio, rilasciare il tasto PTT.

BASE MICROFONICA

Tipo: da tavolo, preamplificata, per annunci

Funziona con: amplificatori DMA

Tipo di chiamata: generale o selettiva

Numero di zone: 4

Indicatori a LED: sì

CAPSULA MICROFONICA E AUDIO

Tipo: ad elettrete

Direttività: ipercardioide

Sensibilità: - 55 dB

Risposta in frequenza: 50 Hz ÷ 20 kHz (-3 dB)

Impedenza d'uscita: 250 Ω

ALIMENTAZIONE

Tensione nominale: 24 V c.c.

Corrente: 250 mA

COLLEGAMENTI

Connettori: RJ45

Tipo di cavo: FTP CAT 5

Collegamento basi microfoniche: in cascata (max. 100 metri complessivi)

Numero max. basi microfoniche: 4

FUNZIONAMENTO

Priorità con interblocco: sì, ottenuta dalla prima BM 404 che occupa la linea

Tono di preavviso (chime): sì, disinseribile

Controllo automatico del guadagno: si

ACCESSORI

Alimentatore: incluso

Cavo di collegamento CAT5: incluso (5 m)

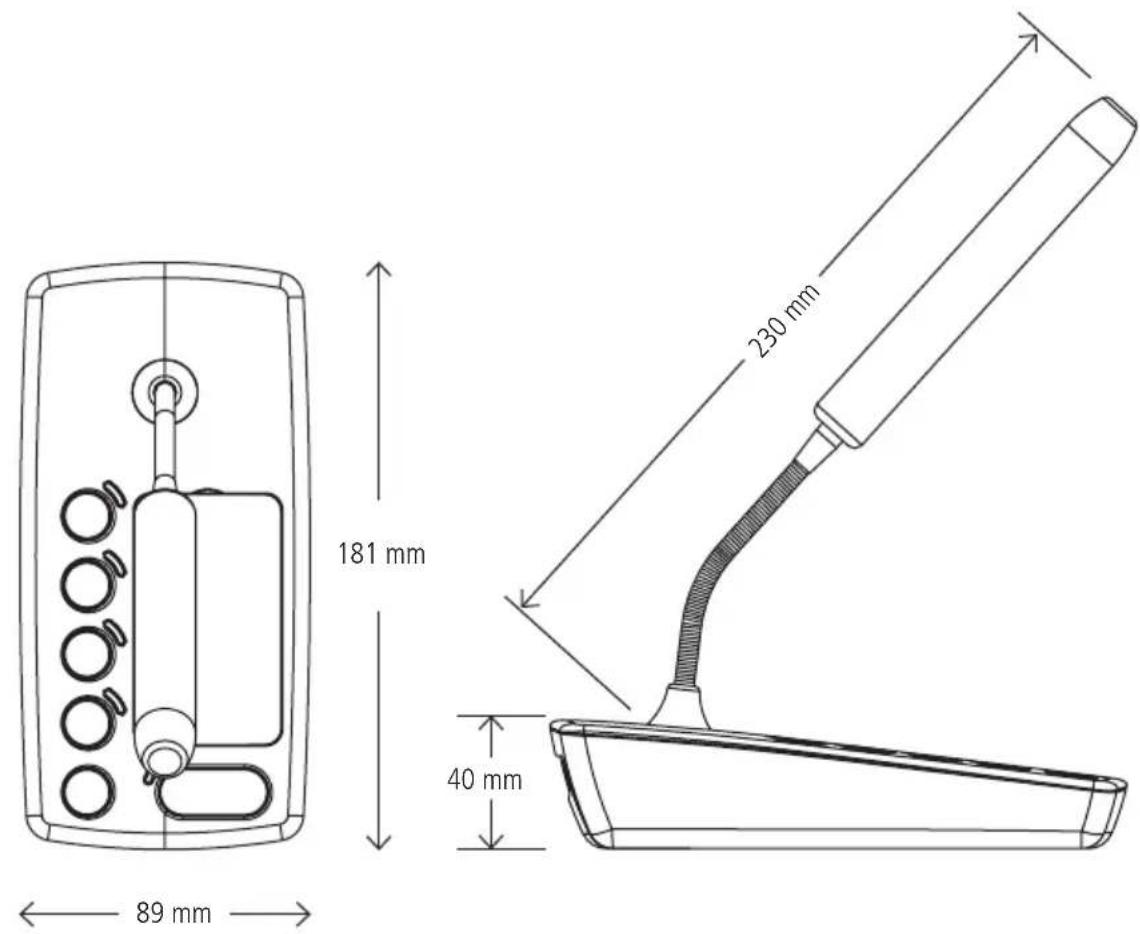

SPECIFICHE FISICHE

Materiale dell'involucro: plastica

Colore: nero (RAL 9005)

Peso netto: 0,45 kg

INFORMAZIONI SULLA SPEDIZIONE

Dimensioni dell'imballo: 150 mm, 330 mm, 130 mm

Peso lordo: 1,1 kg
