MANUALE UTENTE MONACO85 Momo Design

Leggere attentamente il manuale di istruzioni prima dell'uso. Conservare per utilizzi futuri.

Riporre il manuale in un luogo sicuro e trasferirlo ad eventuali nuovi proprietari.

ATTENZIONE

L'utilizzatore è responsabile di tutte le conseguenze causate da un utilizzo improprio del prodotto.

Chi non rispetta il manuale di istruzioni rischia di non controllare il prodotto e rischia di cadere con conseguenze anche gravi.

Il Distributore ed il Venditore non sono responsabili di alcun danno ad oggetti e/o persone causate da un utilizzo improprio del prodotto.

Il prodotto è progettato per il trasporto di una persona alla volta, durante il tempo libero. È ecologico.

Veicolo per uso privato. Non adatto alla circolazione su strade pubbliche.

Questo prodotto non è un giocattolo. Non adatto a bambini di meno di 12 anni.

Questo prodotto non è concepito per l'utilizzo da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza del prodotto, fino a quando non siano stati istruiti da una persona responsabile della loro sicurezza.

Si consiglia la supervisione di un adulto per gli utilizzatori minori di 18 anni.

Controllare sempre lo stato delle ruote e della batteria prima di utilizzare il monopattino.

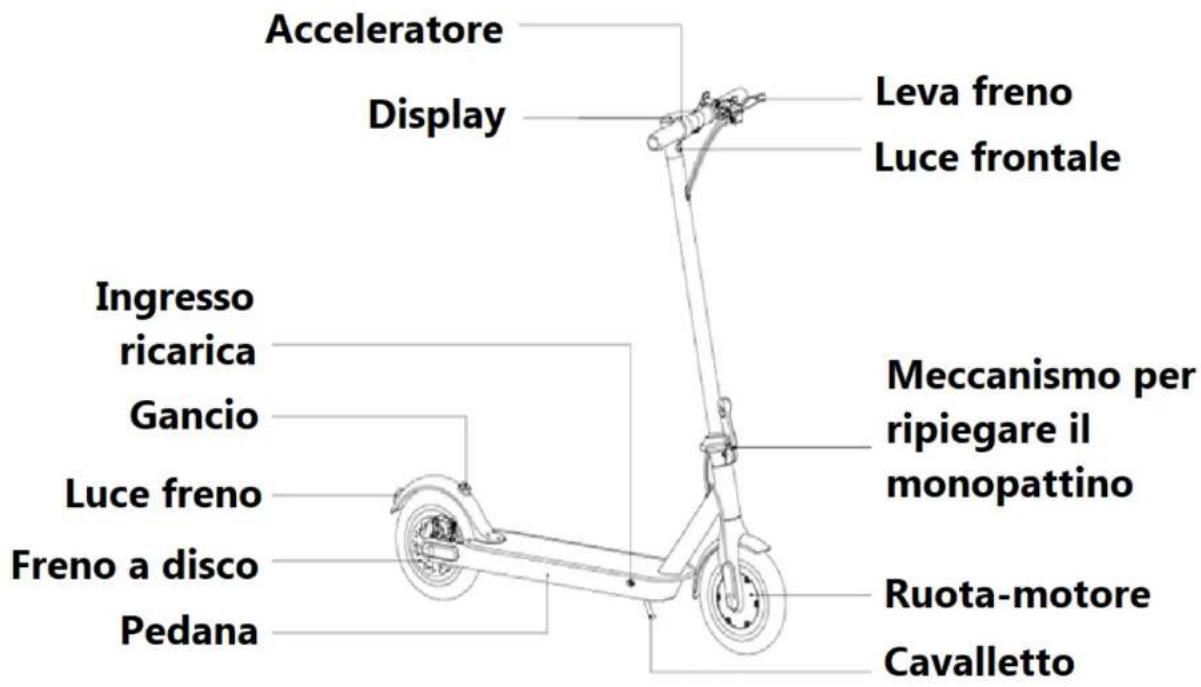

DESCRIZIONE PRODOTTO

T

Acceleratore Display Leva freno Luce frontale Ingresso ricarica Gancio Luce freno Freno a disco Pedana Meccanismo per ripiegare il monopattino Ruota-motore Cavalletto

COME APRIRE IL MONOPATTINO ELETTRICO

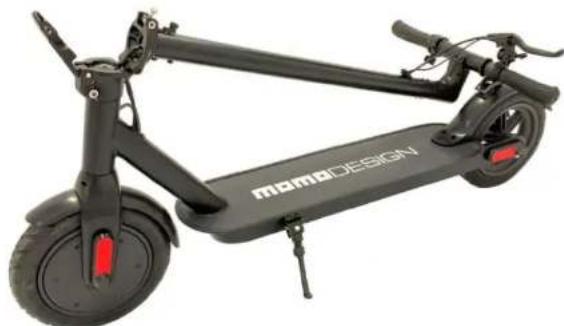

Il monopattino è richiuso su sé stesso.

Sganciare il manubrio dalla ruota posteriore.

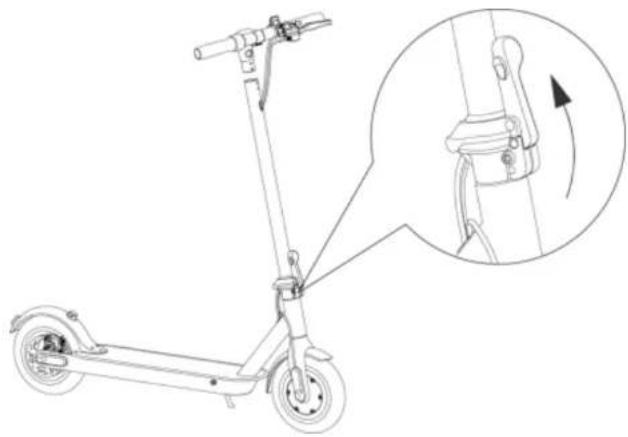

Sollevare la barra dello sterzo.

Chiudere la leva per bloccare la barra.

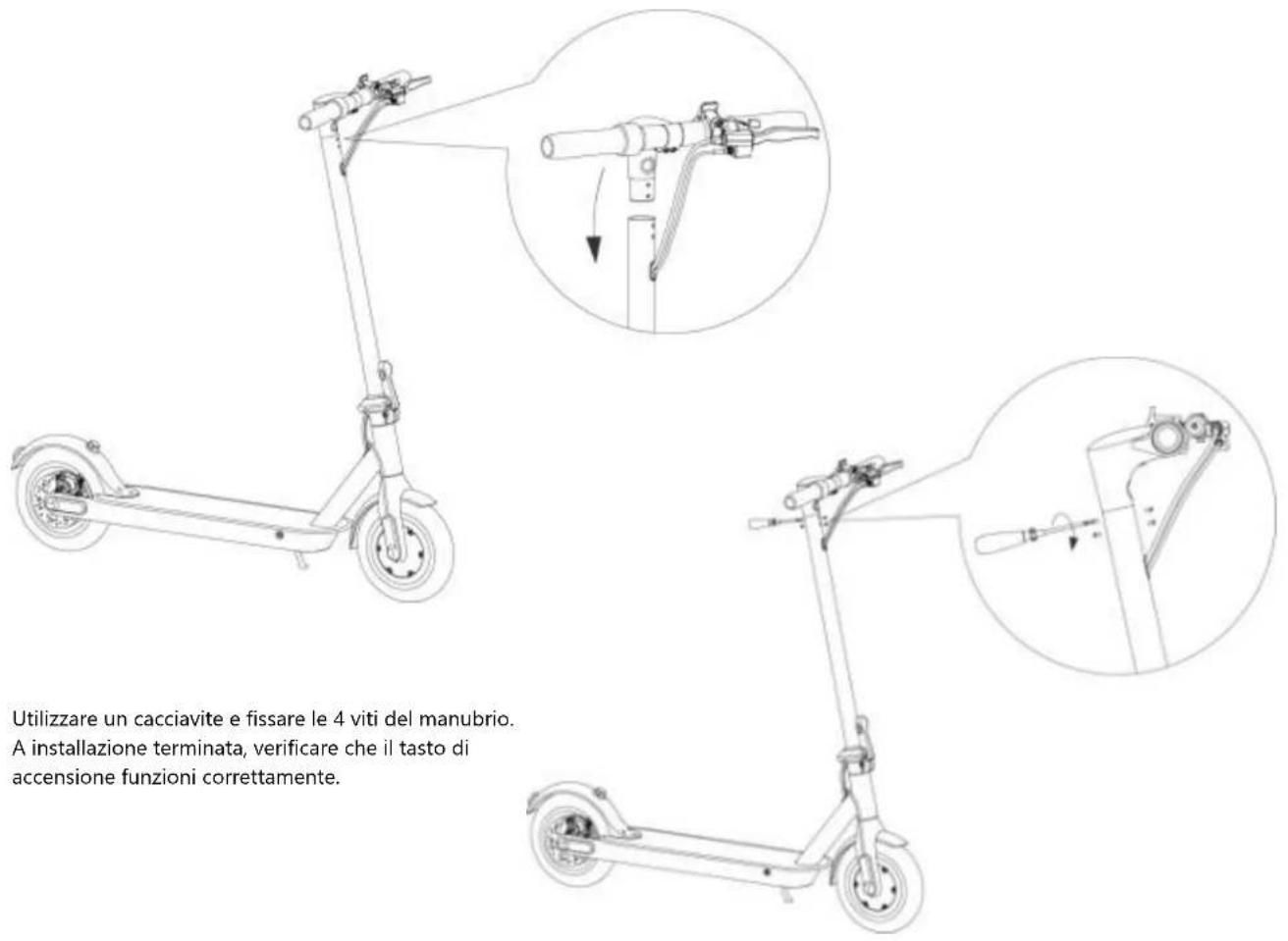

In occasione del primo utilizzo, è necessario assemblare il manubrio:

Utilizzare un cacciavite e fissare le 4 viti del manubrio. A installazione terminata, verificare che il tasto di accensione funzioni correttamente.

COME CHIUDERE IL MONOPATTINO ELETTRICO

Aprire la leva sulla barra dello sterzo.

Ripiegare la barra dello sterzo.

Agire sul gancio sulla ruota posteriore.

Il monopattino è ora ripiegato.

Prima di guidare il monopattino per la prima volta, caricare la batteria. Attenersi al manuale per non incorrere in problemi tecnici. Il manubrio presenta il display al centro, la leva di accelerazione a destra, il freno a sinistra.

ACCENSIONE E SPEGNIMENTO

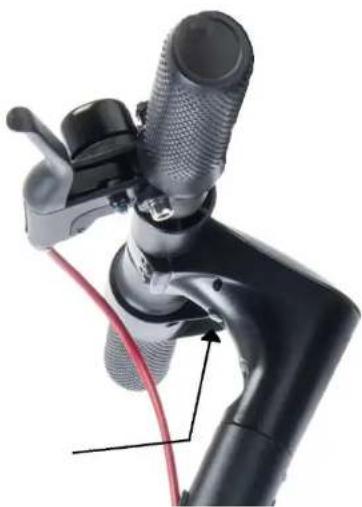

Per accendere il veicolo, posizionarlo su una superficie liscia e piana; premere per 3 secondi il pulsante di accensione situato sotto al manubrio.

All'accensione del monopattino si accenderà anche il display.

Premere di nuovo il tasto per accendere la luce anteriore e la luce posteriore.

Per spegnere il veicolo, premere di nuovo il pulsante di accensione situato sotto al manubrio.

Il veicolo si spegnerà automaticamente dopo circa 10 minuti di inutilizzo.

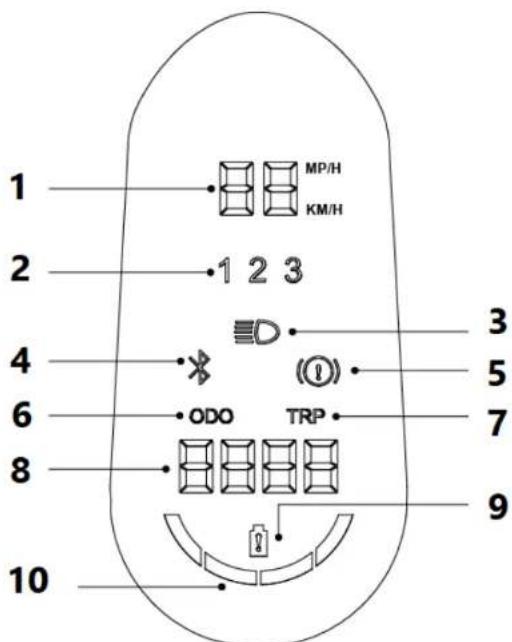

Il display sul manubrio si accende dopo aver premuto il tasto di accensione. Il display mostra:

• la velocità di utilizzo; di default la velocità è indicata in chilometri/orari ma, in alternativa, è possibile selezionare miglia/orarie (1);
• le marce: la velocità massima della prima marcia è di 10Km/h, la velocità massima della seconda marcia è di 15Km/h e la velocità massima della terza marcia è di 20Km/h. Le marce possono essere cambiate premendo il pulsante di accensione situato sotto il manubrio. Per motivi di sicurezza, le marce devono essere cambiate solo con monopattino fermo (2);
• icona luce: la luce anteriore e posteriore devono essere sempre accese durante l'utilizzo del monopattino (3);
• icona Bluetooth: non funzionante per questo modello (4);
• icona freno: si attiva quando viene tirata la leva del freno (la luminosità della luce posteriore aumenta quando si utilizza il freno) (5);
• l'odometro (ODO) indica la distanza chilometrica totale che si accumula con gli utilizzi del monopattino (questa informazione non viene cancellata con lo spegnimento del monopattino) (6);
• TRP indica la distanza effettuata dal momento dell'accensione del singolo utilizzo (questa informazione sarà cancellata con lo spegnimento del monopattino) (7);
  • visualizzazione valore ODO o TRP (8);
• icona di allarme per batteria scarica (9): si accende quando le tacche nella

1 2 4 6 8 10 MP/H KM/H 3 5 7 9

parte inferiore sono completamente spente; si consiglia di fermarsi quanto prima, spegnere il monopattino elettrico e provvedere a una nuova ricarica;

- luci LED che indicano il livello di carica della batteria (10): le luci si spegneranno gradualmente da destra verso sinistra, mano a mano che la batteria si scarica. Durante il funzionamento della batteria, gli indicatori luminosi sono accesi.

Quando le 4 luci LED sono accese, la batteria è al 100% della carica. Mano a mano che la batteria si scarica, gli indicatori luminosi si spengono uno ad uno.

Quando 3 luci LED sono accese, il livello di carica è di circa 85-70%.

Quando 1 luce LED è accesa, il livello di carica è di circa 10-20%.

Dopo aver acceso il monopattino, verificare il livello di carica della batteria sul display, e appoggiare un piede sulla pedana (foto 1).

Foto 2

Foto 1

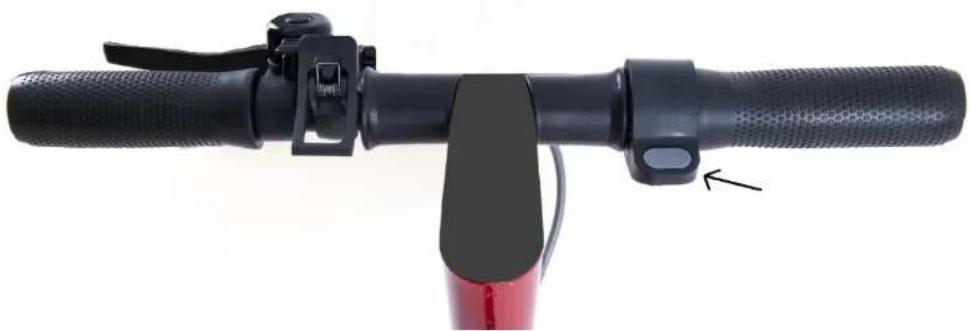

Accelerare premendo il tasto sul manico di destra (foto 2).

Mentre il monopattino inizia a muoversi, salire sulla pedana con il secondo piede.

Rilasciare l'acceleratore per decelerare.

Tirare la leva del freno a disco per frenare (foto 3).

Foto 3

La distanza massima percorribile con lo scooter è di circa 25 km.

Questo valore è influenzato da tipo di strada percorso (un percorso piano e liscio aumenterà la distanza percorribile), dalla temperatura ambiente, dallo stato di manutenzione dello scooter (ruote, batteria).

PORTATA

Il peso del conducente non deve superare i 120 kg non deve essere inferiore ai 30 Kg.

Superare il peso massimo potrebbe essere dannoso per il conducente, tanto quanto non raggiungere il peso minimo richiesto.

BATTERIA

L'autonomia della carica della batteria (e quindi della distanza massima di percorrenza) può variare in funzione di vari fattori, quali:

1. Stato del suolo (superfici sconnesse riducono l'autonomia di carica).
2. Peso del conducente.
3. Temperatura ambientale.
4. Stile di guida e velocità (il mantenimento di una velocità moderata e costante è un fattore che influisce positivamente sull'autonomia della carica della batteria; in caso di velocità sostenute e frequenti frenate e ripartenze, la carica potrebbe ridursi).
5. Manutenzione (le batterie devono essere ricaricate in modo appropriato).

CARICA DELLA BATTERIA

Seguire queste indicazioni per una durata massima ed in piena sicurezza della vita della batteria.

Prestare sempre attenzione allo stato dell'indicatore del livello di carica della batteria posizionato sul display. Nel caso resti una sola luce

LED accesa sul display, oppure si accenda l'icona di batteria completamente esaurita, si consiglia di fermarsi e ricaricare la batteria.

Non caricare la batteria se la temperatura ambiente è al di sotto di 0°C.

ATTENZIONE

La batteria contiene sostanze pericolose.

Non aprire la batteria e non inserire oggetti all'interno.

Non lasciare in carica durante la notte.

Non caricare la batteria mentre non si è in grado di controllare il monopattino.

Procedere con la carica della batteria in ambienti asciutti, lontano da combustibili ed elementi infiammabili.

Non caricare la batteria subito dopo l'uso. Lasciare raffreddare il monopattino per almeno un'ora prima di procedere con la carica.

Se non utilizzato, conservare il monopattino con la batteria parzialmente carica.

È vietato disperdere le batterie.

Non gettare le batterie nei rifiuti domestici.

Non gettare le batterie nel fuoco.

Utilizzare solo il caricabatteria originale. Rivolgersi al Rivenditore per la sua sostituzione.

PRECAUZIONI

Non utilizzare il monopattino se la batteria è scarica.

Non utilizzare il monopattino in caso di odore di surriscaldamento elettrico.

Non utilizzare il monopattino in caso di perdita di liquido dalla batteria.

Non toccare qualsiasi sostanza che fuoriesca dalle batterie. Le batterie contengono sostanze pericolose all'interno.

Non lasciare che bambini o animali tocchino la batteria.

Non utilizzare il monopattino se il caricabatteria è ancora inserito.

Utilizzare solo le batterie già utilizzate contenute nel mezzo. Rivolgersi al Rivenditore per la sostituzione.

Prima di utilizzare il mezzo per la prima volta, procedere con la ricarica della batteria per completare la carica.

Alimentare il veicolo in un luogo asciutto e pulito. Accertarsi che il monopattino sia spento.

Non utilizzare il monopattino durante la ricarica.

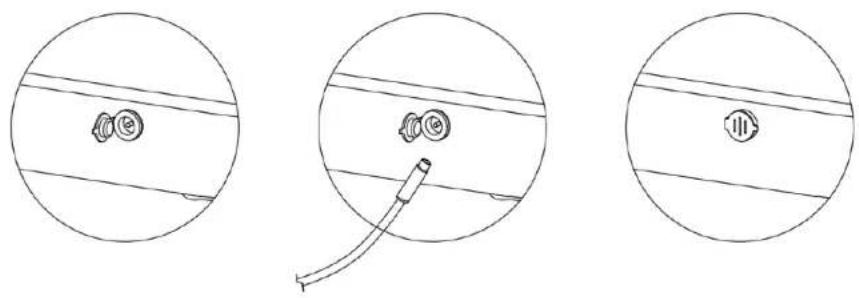

1. Aprire il tappo protettivo della porta di ingresso sul monopattino

Assicurarsi che la porta di ingresso sia completamente asciutta prima di inserire il cavo dell'alimentatore. Una volta inserito il cavo del carica-batteria nell'apposita porta d'ingresso del monopattino, collegare la spina alla rete elettrica domestica.

Quando si collega il carica-batteria alla presa elettrica, l'indicatore luminoso sul carica-batteria si illuminerà di rosso, a confermare che la ricarica è in corso.

1. Dopo circa 3-4 ore di ricarica, l'indicatore luminoso del carica-batteria diventerà verde, a confermare che la batteria è completamente carica. Prolungare la durata della ricarica potrebbe danneggiare la batteria.

2. Estrarre il cavo di alimentazione.

Richiudere il tappo di protezione.

La ricarica completa del veicolo si raggiunge in circa 3-4 ore. Prolungare la durata della ricarica potrebbe danneggiare la batteria.

Mantenere il prodotto e la batteria a una temperatura non troppo alta e non troppo bassa.

Temperatura di utilizzo: -10°C \~40°C.

Controllare che la temperatura della batteria (durante il processo di alimentazione) non risulti troppo calda o troppo fredda.

Temperatura di ricarica: 0°C \~40°C. Umidità: 5% \~95%.

Superare le temperature sopra indicate potrebbe compromettere il funzionamento del monopattino e ridurre la durata della batteria.

TRASPORTO DELLA BATTERIA

Le batterie al litio sono considerate materiale pericoloso. Il loro trasporto deve essere consentito da leggi e regolamentazioni locali.

VELOCITA' MASSIMA

La velocità massima consentita è di 20 Km/h.

Raggiunta la velocità massima, il monopattino manterrà la velocità anche in caso si continui ad accelerare.

UTILIZZO DEL VEICOLO

1. Si consiglia di utilizzare scarpe comode o da ginnastica.
2. Si consiglia di indossare gomitiere, ginocchiere e casco.
3. Non utilizzare il monopattino dopo aver assunto alcool o sostanze stupefacenti.
4. Controllare che non ci siano normative di legge che proibiscano l'uso del monopattino elettrico.

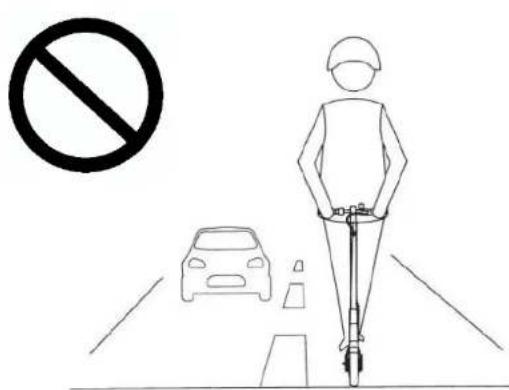

5. È vietato l'uso di questo monopattino su strade aperte al traffico e di notte.
6. Prodotto non adatto a bambini fino a 12 anni.
7. Si consiglia la supervisione di un adulto per gli utilizzatori minori di 18 anni.
8. Mantenere sempre una distanza di sicurezza da cose e persone per evitare collisioni. Non utilizzare il monopattino in spazi affollati fino a quando non si è raggiunta una completa padronanza del veicolo.
9. Assicurarsi sempre che lo stato della batteria non sia troppo basso. In questo caso, il veicolo potrebbe spegnersi improvvisamente durante l'utilizzo e causare la caduta del conducente.
10. Fare attenzione se si utilizza il monopattino su un percorso irregolare o dissestato.
11. Evitare l'uso del veicolo su pozzanghere, neve, fango, ghiaccio o terreni sconnessi.
12. Non modificare o sostituire parti esterne del veicolo se non effettuate dal Rivenditore autorizzato o da un Tecnico autorizzato. Qualsiasi modifica potrebbe inficiare negativamente sul funzionamento del veicolo, danneggiarlo o provocare altri danni collaterali.

Accendere il monopattino premendo il tasto ON/OFF sotto al manubrio.

Verificare il livello di carica della batteria sul display.

Selezionare la marcia 1, 2 o 3.

Appoggiare un piede sulla pedana.

Accelerare premendo il tasto sul manico di destra.

Mentre il monopattino inizia a muoversi, salire sulla pedana con il secondo piede.

Rilasciare l'acceleratore per decelerare.

Tirare la leva del freno a disco per frenare.

Il monopattino è progettato per l'utilizzo su suoli lisci e piatti. Se il terreno è irregolare o il percorso è dissestato, si consiglia di rallentare e fare molta attenzione.

Prima di scendere dal veicolo, assicurarsi che esso sia completamente fermo. Rimuovere i piedi dalla pedana, uno alla volta.

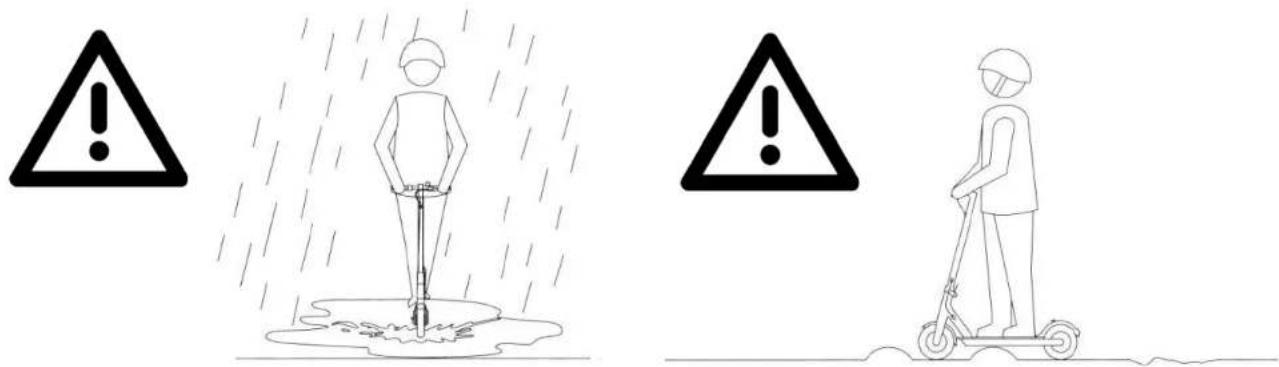

Evitare l'uso del veicolo su pozzanghere, neve, fango, ghiaccio o terreni sconnessi.

1. Prima di utilizzare il veicolo, leggere il manuale e familiarizzare con il monopattino.
2. È consigliato indossare casco, ginocchiere, gomitiere e guanti con protezione per i polsi.
3. Ricordare che l'utilizzo del monopattino è finalizzato al solo divertimento e intrattenimento personale. Qualsiasi altro utilizzo non è consentito.
4. Ricordare che non è consentito l'utilizzo del monopattino elettrico in corsie riservate ai veicoli a motore.

1. Non è consentito trasportare oggetti durante l'utilizzo del veicolo.
2. Prestare sempre molta attenzione agli oggetti e alle persone intorno.
3. Non accelerare e non arrestare il veicolo in modo improvviso o brusco. Movimenti improvvisi potrebbero causare la perdita del controllo del veicolo.
4. Non utilizzare il monopattino in luoghi poco illuminati.
5. Il monopattino è concepito per il trasporto di una sola persona. Il monopattino non può portare più di una persona per volta anche se il peso massimo autorizzato non viene raggiunto.
6. Ricordare che il peso del conducente deve essere al di sotto della soglia massima indicata. Diversamente, il conducente potrebbe perdere il controllo dello scooter, cadere, ferirsi o danneggiare il veicolo.
7. Ricordare che il peso del conducente deve essere al di sopra della soglia minima indicata. Diversamente, il conducente potrebbe non essere in grado di controllare lo scooter che non risponderebbe correttamente ai comandi. Il conducente potrebbe cadere, ferirsi o danneggiare il veicolo.
8. Assicurarsi che la velocità di utilizzo sia consona al terreno e all'ambiente.
9. Mantenere sempre una adeguata distanza di sicurezza dagli altri mezzi, dalle persone e dagli ostacoli.
10. Si sconsiglia l'utilizzo del veicolo in caso di pioggia. La pioggia potrebbe causare la perdita del controllo del mezzo e la caduta del conducente. Oltre a danni permanenti al sistema elettrico del monopattino.
11. Non è consigliato l'utilizzo del veicolo in presenza di ghiaccio o neve. Il controllo del veicolo ne sarebbe compromesso.
12. È vietato l'uso del veicolo in ambienti infiammabili o pericolosi.

MANUTENZIONE DEL MONOPATTINO ELETTRICO

T

Prima di effettuare qualsiasi operazione di pulizia o manutenzione del veicolo, assicurarsi che il cavo di alimentazione non sia inserito, che il veicolo non si trovi in fase di ricarica, che sia spento e fermo.

Utilizzare tessuti non ruvidi per la pulizia, per evitare di danneggiare la superficie del monopattino. Utilizzare un panno umido.

Il veicolo è resistente all'acqua ed alla polvere (livello di resistenza IPX4).

ATTENZIONE

Assicurarsi che nessun tipo di liquido sia inserito all'interno del veicolo. In caso contrario i componenti elettronici interni potrebbero subire danni permanenti.

CONSERVAZIONE DEL MONOPATTINO ELETTRICO

Prima di riporre il veicolo, assicurarsi che sia completamente carico.

Se il mezzo viene lasciato spento per periodi di tempo particolarmente prolungati, ricaricarlo a pieno ciclo ogni 2 mesi.

Non conservare il monopattino in ambienti con temperature inferiori a 0°C. Si consiglia di riporre il monopattino nel proprio imballo o, in mancanza, di coprirlo per proteggerlo dalla polvere.

Si consiglia di conservare il monopattino in luoghi chiusi, freschi e asciutti.

IMPORTANTE

Si ricorda che è assolutamente vietato aprire il veicolo. Diversamente l'utente si assume i rischi che ne potrebbero derivare.

DATI TECNICI

Nome prodotto MD-FS851

Soglia massima di carico 120 kg

Soglia minima di carico 30 kg

Velocità massima 20 km/h

Potenza motore 350W

Autonomia per carica 25 km (variabile in base al terreno, alla pendenza, alla velocità, allo stile di guida)

Pendenza consentita 15 gradi

Alimentazione AC 110-240V, 50/60Hz

Batteria Batteria ricaricabile al litio da 7500mAh

Potenza batteria 216Wh

Voltaggio batteria 36V

Capacità batteria 7.5Ah

Temperatura di ricarica 0°C \~ 40°C

Tasso di umidità conservazione 5% -95%

Tempo di carica 3-4 ore

Altezza pedana circa 15 cm

Livello impermeabilità IPX4

Dimensioni unità aperta 105 x 44 x 115H cm

Dimensioni unità chiusa 105 x 44 x 52H cm

Peso netto 13,80 kg circa

Ruote 8.5 pollici

ASSISTENZA

Rivolgersi al proprio Rivenditore per qualsiasi problema tecnico.

GARANZIA

Leggere attentamente le istruzioni del manuale prima di utilizzare il monopattino elettrico.

Non usare il monopattino elettrico quando vietato dalla legge. Non usare il monopattino elettrico quando può causare pericolo al conducente e alle persone/cose limitrofe.

Il prodotto è garantito per un periodo di 2 anni dalla data di acquisto con scontrino, o di 1 anno dalla data di acquisto con fattura. La garanzia ha validità solamente se è comprovata dalla prova d'acquisto valida (scontrino fiscale per il Consumatore), che deve essere presentata all'atto della richiesta di intervento. Il prodotto non conforme dovrà essere riconsegnato nell'imballo originale, completo di tutti gli accessori.

Termine di garanzia della batteria: mesi 6.

La garanzia non si applica in caso di danni provocati da incuria, uso o installazione non conformi alle istruzioni fornite, manomissione, modifiche del prodotto o del numero di matricola, danni dovuti a cause accidentali o a negligenza dell'acquirente con particolare riferimento alle parti esterne. Sono escluse dalla garanzia le parti soggette a usura in seguito all'utilizzo: cavi, connettori, parti esterne e supporti in plastica, che non presentino difetti di fabbricazione.

Per l'assistenza tecnica dei prodotti in garanzia rivolgersi al Rivenditore presso cui è stato acquistato il prodotto, che si occuperà della verifica preliminare del difetto e provvederà all'invio al centro di assistenza.

CORRETTO SMALTIMENTO DI QUESTO PRODOTTO

Attuazione della Direttiva 2006/66/UE

Il prodotto funziona con batterie che rientrano nella direttiva europea 2006/66/CE e che non possono essere smaltite con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette di evitare conseguenze negative per l'ambiente e la salute. La batteria è incorporata, da smaltire al termine della vita utile del prodotto, non può essere rimossa dall'utente. In questo caso, i centri di recupero e riciclaggio possono eseguire lo smontaggio del prodotto e la rimozione della batteria.

Ai sensi del Decreto Legislativo n. 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure uno a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. 49 del 14 Marzo 2014.

DICHIARAZIONE DI CONFORMITA'

Si dichiara che il prodotto in oggetto è conforme alle direttive EMC 2014/30/EU; LVD; MD; RoHS.

Le immagini presenti in questo manuale sono puramente a scopo illustrativo.

L'Azienda declina ogni responsabilità per l'utilizzo improprio del prodotto. L'Azienda si riserva il diritto di effettuare modifiche nella tecnologia, nelle attrezzature e nel manuale d'uso senza preavviso.

MADE IN CHINA

Importato e Distribuito da
