MANUALE UTENTE BÅTSKÄR 406.232.47 IKEA

BÄTSKÄR barbecue a gas con bruciatore laterale

ELENCO DEI COMPONENTI

La numerazione dei componenti del prodotto si riferisce alla figura del barbecue che si trova nella pagina delle immagini.

1. Maniglia

2. Deflettori

3. Corpo del barbecue

4. Piastra di cottura

5. Coperchio

spargifiamma

1. Vaschetta raccogli

2. Coperchio superiore

3. Griglia di

4. Bruciatori

grasso

riscaldamento

1. Manopole di controllo

2. Coppa raccogli grasso

3. Griglia di cottura

4. Pulsante di accensione

5. Porta

AVVERTENZE

Utilizzabile solo in ambienti esterni.

Leggi queste istruzioni prima di usare l'apparecchio. Il mancato rispetto di queste istruzioni e delle avvertenze di sicurezza può causare lesioni personali gravi o morte e/o danni materiali.

Avvertenza: le parti accessibili possono essere roventi. Tieni lontani i bambini.

Non spostare l'apparecchio durante l'uso.

Chiudi il rubinetto di alimentazione sulla bombola del gas dopo l'uso.

Non modificare l'apparecchio.

Qualsiasi modifica apportata al barbecue, l'uso improprio e il mancato rispetto delle istruzioni possono essere pericolosi e causare danni a te o ad altri.

Controlla che non ci siano perdite di gas dal barbecue prima di usarlo per la prima volta, una volta all'anno, quando viene smontato, quando vengono sostituiti dei componenti e se la bombola del gas viene scollegata o sostituita.

Conserva queste istruzioni per future consultazioni.

PERICOLO

Se senti odore di gas:

1. Chiudi l'alimentazione del gas al barbecue.
2. Spegni tutte le fiamme libere.
3. Apri il coperchio.
4. Se l'odore persiste, allontanati dal barbecue e chiama immediatamente il fornitore del gas o i vigili del fuoco.

AVVERTENZE

• Non conservare né utilizzare benzina e altri liquidi o gas infiammabili vicino al barbecue o ad altre apparecchiature.
  • Non conservare le bombole di propano liquido inutilizzate vicino al barbecue o ad altre apparecchiature.

SIMBOLI DI SICUREZZA

Di seguito sono illustrati i simboli di sicurezza e il relativo significato. Leggi e segui attentamente le istruzioni riportate in questo manuale.

PERICOLO

PERICOLO: Indica una situazione di pericolo imminente, che causerà lesioni gravi o mortali nel caso in cui non vengano prese le relative precauzioni.

AVVERTENZA

AVVERTENZA: Indica una potenziale situazione di pericolo che può causare lesioni gravi o mortali se non viene evitata.

ATTENZIONE

ATTENZIONE: Indica una potenziale situazione di pericolo o un'azione rischiosa che potrebbe causare lesioni di lieve entità se non viene evitata.

AVVERTENZE

Il mancato rispetto di queste istruzioni può causare gravi lesioni alle persone e danni alle proprietà. L'installazione deve avvenire in conformità a leggi e normative locali.
⚠ Questo prodotto è destinato ESCLUSIVAMENTE ALL'USO IN AMBIENTI ESTERNI. Non utilizzarlo MAI in spazi chiusi o coperti, come box, verande e terrazze coperte, né sotto tettoile, gazebo o strutture analoghe.
N.B. VERIFICA CHE NON CI SIANO PERDITE DI GAS DOPO AVER MONTATO COMPLETAMENTE IL BARBECUE PER LA PRIMA VOLTA.
⚠ INOLTRE, verifica la tenuta del barbecue una volta all'anno, quando lo smonti, quando sostituisci dei pezzi o se scolleghi o sostituisci la bombola del gas. IL MANCATO RISPETTO DI QUESTE PROCEDURE PUÒ CAUSARE GRAVI LESIONI ALLE PERSONE E DANNEGGIARE IL BARBECUE.
⚠️ Tieni sempre la bombola in posizione verticale.
Importante! Assicurati che il barbecue sia posizionato su un terreno in piano, per favorire la fuoriuscita del grasso.
Il barbecue a gas con bruciatore laterale BÄTSKÄR

è progettato per l'uso con gas propano liquefatto (PL). Non utilizzarlo con gas naturale (gas di città). Le valvole, gli ugelli, il tubo e il regolatore sono progettati per essere usati solo con gas PL.

⚠️ Questo barbecue viene fornito con un regolatore per gas propano (da utilizzare solo con gas propano).
⚠️ Quando devi sostituire la bombola, assicurati che il barbecue sia spento e che non ci siano sorgenti d'innesco (sigarette, fiamme libere, scintille, ecc.) nelle vicinanze prima di procedere.
Non usare mai questo prodotto in ambienti interni, in spazi chiusi o sotterranei.
Questo barbecue deve essere utilizzato esclusivamente sopra terra, in un luogo all'aperto e naturalmente ventilato, senza pareti o aree chiuse, dove eventuali fughe di gas e prodotti della combustione possano essere rapidamente dispersi dal vento e dalla convezione naturale.
Questo barbecue non deve essere utilizzato su imbarcazioni o veicoli a uso ricreativo, né all'interno di essi.
Tieni il tubo di alimentazione del gas lontano da qualsiasi superficie calda.
⚠️ Questo barbecue non deve essere utilizzato sotto strutture combustibili sopraelevate.
Non utilizzare mai un regolatore regolabile con questo barbecue.
⚠ Questo barbecue può raggiungere temperature molto elevate: presta la massima attenzione quando lo tocchi.
Tieni i bambini e gli animali a distanza di sicurezza quando utilizzi il barbecue.
⚠️ Non spostare il barbecue durante l'uso.
△ Chiudi sempre l'alimentazione del gas sulla bombola quando non usi il barbecue.
Non modificare in alcun modo il barbecue: può essere pericoloso.
Non lasciare il barbecue incustodito durante l'uso.
Non manomettere i componenti del barbecue che sono stati sigillati dal produttore o da un centro assistenza autorizzato.
Accendi sempre il barbecue con il coperchio aperto.
Colloca sempre il barbecue su un terreno in piano, su una superficie non infiammabile.
Assicurati che ci sia una distanza minima di 1 metro (40") tra il barbecue ed eventuali oggetti o strutture infiammabili.
⚠️ Questo barbecue non deve essere utilizzato con carbone o altri combustibili simili.

Non utilizzare benzina, acquaragia, il liquido degli accendini, alcool o altri prodotti chimici per accendere il barbecue.

⚠️ Quando non li utilizzi, riponi il barbecue e la bombola del gas lontano da materiali e liquidi infiammabili.

⚠️ Quando non la utilizzi, riponi la bombola del gas lontano dal barbecue e da altre apparecchiature.

Pulisci il barbecue ed effettua la manutenzione a intervalli regolari, seguendo le relative istruzioni.

Evita l'accumulo di grasso e di residui di cibo all'interno o sopra il barbecue: RISCHIO DI INCENDIO.

⚠️ Sostituisci sempre le parti usurate. Non utilizzare il barbecue se noti segni di usura, danni o perdite.

Non mettere quantità eccessive di cibo sulla griglia. Il cibo in cottura deve essere ben distanziato, in maniera tale da garantire una sufficiente circolazione d'aria verso i bruciatori.

Prima di riporre o ricoprire il barbecue assicurati che si sia completamente raffreddato.

⚠️ Questo prodotto non è adatto alla cottura con pietra lavica.

Non ostruire il flusso dell'aria di combustione e ventilazione.

Mantieni l'apertura di ventilazione presente nell'alloggiamento della bombola libera da detriti.

Durante l'uso, questo apparecchio deve essere tenuto lontano da materiali infiammabili.

È necessario utilizzare il regolatore di pressione e il gruppo tubo forniti con il barbecue; il regolatore per il gas propano è conforme alla norma EN16129 e il tubo GPL è conforme alla norma EN16436-1, con lunghezza massima di 1,5 m.

I regolatori di pressione e i tubi flessibili di ricambio devono essere identici a quelli originali forniti con il barbecue. Non utilizzare mai un regolatore regolabile con questo barbecue.

Non appendere alcun materiale combustibile alle maniglie di questo barbecue.

⚠️ Le parti accessibili possono essere roventi. Tieni lontani i bambini.

Indossa sempre guanti protettivi o un quanto da barbecue quando maneggi componenti o oggetti caldi come le pentole.

Utilizza esclusivamente un recipiente di cottura con un diametro non inferiore a 10 cm e non superiore a 26 cm.

Prima di ogni utilizzo, ispeziona il tubo del gas per assicurarti che non non vi siano torsioni e che non sia in tensione.

⚠️ Nota: il tubo flessibile GPL deve essere sostituito prima della data di scadenza, come specificato dal produttore del tubo.

VERIFICA DELLA TENUTA

IMPORTANTE! VERIFICA LA TENUTA DEL BARBECUE PRIMA DI UTILIZZARLO.

Verifica la tenuta del barbecue controllando che non ci siano perdite una volta all'anno, quando lo smonti, quando sostituisci dei pezzi o se scolleghi o sostituisci la bombola del gas.

• Non utilizzare mai fiamme libere per controllare se ci sono perdite di gas. NON ACCENDERE IL BARBECUE DURANTE LE PROVE DI TENUTA.

- Fai il controllo delle perdite in un luogo ben ventilato.

• Assicurati che tutte le manopole per la regolazione del gas siano in posizione OFF.

- Per controllare le perdite, prepara una soluzione composta di acqua e sapone in parti uguali e applicala con un pennello su tutte le giunzioni del sistema, compresi i collegamenti di valvole, tubo e regolatore.

- Dopo aver applicato la soluzione saponata su tutti i raccordi, collega il regolatore alla bombola del gas e apri la valvola di controllo del gas sul regolatore.

- OSSERVA: se si formano bolle in corrispondenza dei raccordi, significa che c'è una perdita.

- Spegni il gas e stringi tutti i raccordi.

- Ripeti la verifica. Se si formano ancora delle bolle, non usare il barbecue. Contatta il rivenditore locale per assistenza.

ISTRUZIONI SUL GAS E SUL REGOLATORE

- La bombola deve essere collocata sotto il corpo principale del barbecue e conservata verticalmente.

- Le bombole del gas non devono mai essere conservate o collocate in posizione orizzontale.

Istruzioni per l'uso

Prima di montare il barbecue, elimina tutti gli imballaggi protettivi da ciascun componente.

La bombola del gas deve avere un raccordo compatibile con il regolatore fornito con il barbecue, una capacità minima di 4 kg e dimensioni di max. 32x58 cm.

Per la posizione della bombola, consulta le istruzioni di montaggio.

Non conservare le bombole di gas propano liquido di scorta sotto o vicino al barbecue.

Il mancato rispetto di queste istruzioni può causare un incendio che può provocare lesioni gravi o mortali.

Quando la bombola non viene utilizzata, copri l'uscita della valvola con la protezione antipolvere.

Usa esclusivamente la protezione antipolvere fornita con la valvola della bombola. Con altri tipi di tappi o protezioni non è garantita la tenuta e potrebbero verificarsi perdite di gas propano.

Collegamento alla bombola

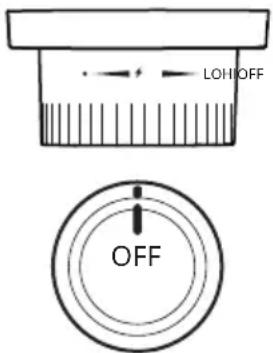

- Assicurati che tutte le manopole di controllo del barbecue siano in posizione OFF.

LOH OFF OFF

- Collega il regolatore alla bombola del gas seguendo le istruzioni di seguito e le istruzioni del fornitore della bombola del gas.

Leggi attentamente prima dell'uso

1 ISTRUZIONI PER L'INSTALLAZIONE E L'UTILIZZO

• Il dispositivo TIPO 694 è un regolatore domestico utilizzato per erogare gas ad apparecchi con una pressione e a un flusso specifici, come indicato nell'etichetta (2).
• Assicurati che l'ingresso e l'uscita del regolatore siano compatibili con la bombola e con l'apparecchio utilizzato.
• La bombola deve essere tenuta sempre in posizione verticale. Non spostare la bombola durante l'utilizzo. Solo per uso in ambienti esterni. Il dispositivo deve essere posizionato in modo tale da rimanere protetto in caso di eventuali penetrazioni d'acqua.
• Le versioni del regolatore TIPO 694 che presentano una valvola di rilascio (la dicitura "PRV" è visibile sull'etichetta (2)) generalmente non sono del tipo approvato per l'uso in ambienti interni (consulta le leggi locali in materia).
• L'intervallo della temperatura di esercizio del TIPO 694 è di 0/+50°C per il butano e di -20/+50°C per il propano e il GPL.

• Non verificare l'eventuale presenza di perdite di gas con una fiamma viva. Utilizzare, piuttosto, una soluzione di acqua e sapone.

• Se si rilevano eventuali guasti, chiudere l'alimentazione del gas e contattare immediatamente il fornitore del gas.

• Fare in modo che il foro sul coperchio (SFIATO) non sia ostruito o bloccato (5).
• Questo regolatore non è indicato per l'uso in caravan e autocaravan.
• Per un utilizzo permanente all'esterno dell'abitazione, installare il regolatore in un punto protetto dagli agenti atmosferici, prestando la massima attenzione alla posizione del foro di sfiato (5).

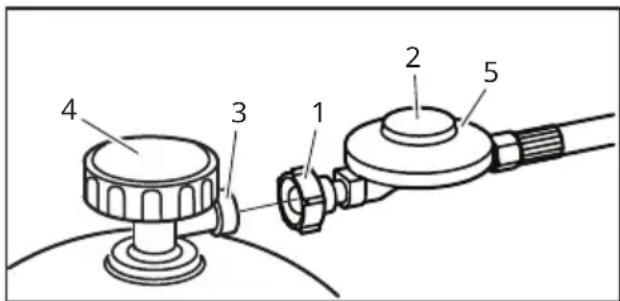

2 INSTALLAZIONE DEL REGOLATORE SULLA VALVOLA

• Accertarsi che la valvola del cilindro sia chiusa (4). Rimuovere il tappo di plastica (3) se presente.
• Accertarsi che tutte le valvole e gli apparecchi siano spenti.
• Controllare tutti i raccordi e assicurarsi che non presentino sporcizia o segni di danneggiamento.
• Quando richiesto, controllare che sia presente la guarnizione e che questa sia in buono stato.
• È necessario che il regolatore sia supportato e che il raccordo (1) sia installato sull'uscita della valvola del cilindro e serrato con una chiave.

3 PERDITE DI GAS

Tutte le perdite di gas, anche se piccole, sono pericolose e devono essere eliminate. La fuoriuscita di gas può essere generalmente rilevata dall'odore o dal rumore, ma per individuare il punto in cui si trova la perdita, è necessario spargere sull'area interessata un detergente liquido. Non verificare MAI l'eventuale presenza di perdite con una fiamma libera.

Sui cilindri, in caso di perdita sospetta, spegnere immediatamente l'alimentazione del gas ed estinguere le fiammelle pilota permanenti o le fiamme libere. Se possibile, aerare il locale. Se il cilindro si trova all'interno, spostarlo all'esterno in un luogo sicuro e contattare il rivenditore per assistenza.

4 VALVOLA ECESSO DI FLUSSO(EFV)

Il TIPO 694 può essere dotato di una valvola eccesso di flusso di sicurezza progettata per impedire le fughe di gas in caso di distaccamento accidentale o rottura del tubo flessibile di gomma utilizzato per fornire gas all'apparecchio dell'utente.

Il contrassegno "excess flow" sull'etichetta (2) indica la presenza di questo dispositivo sul TIPO694.

Il dispositivo di eccesso del flusso deve funzionare come descritto di seguito.

1. In caso di spostamento del tubo flessibile dalla posizione corretta:

• Chiudere la valvola del cilindro.
- Installare inmodo corretto il tubo sull'apposito raccordo del regolatore.
- Aprire la valvola del cilindro.
- Attendere almeno 20 secondi prima di aprire nuovamente l'applicazione.

2.Se il flusso del gas èmaggiore della capacità del regolatore, contattare il fornitore del gas. Per garantire il corretto funzionamento del dispositivo di eccesso

del flusso durante l'erogazione del gas, la lunghezza del tubo flessibile dell'apparecchio non deve essere superiore a 1,5m. Nelle normali condizioni d'uso, per garantire il corretto funzionamento dell'impianto, si consiglia di sostituire il regolatore entro 10 anni dalla data di produzione. La raccomandazione a 10 anni può essere sostituita dalle norme nazionali o dal codice di condotta.

IMPORTANTE: Non lasciaremai il regolatore collegato alla valvola del cilindro se il tubo flessibile di gomma non è inserito correttamente nel relativo alloggiamento in quanto il dispositivo di eccesso del flusso non è stato progettato per garantire la funzione di spegnimento della fornitura del gas.

Il prodotto non deve essere manomesso né smontato; queste procedure comportano l'annullamento della copertura della garanzia sul prodotto. In questi casi, il fabbricante declina qualsiasi responsabilità conseguente.

ISTRUZIONI PER L'USO

Prima di procedere, accertati di aver letto e ben compreso tutte le AVVERTENZE contenute in questo manuale.

• Preparativi per la cottura: per evitare che il cibo si attacchi alla griglia di cottura, prima di ogni utilizzo applica sempre sulla superficie uno strato sottile di olio per cucinare, aiutandoti con un pennello dal manico lungo.
• N.B. Quando usi il barbecue per la prima volta, il rivestimento sulle pareti esterne del prodotto può cambiare leggermente colore per via delle alte temperature. È un fenomeno assolutamente normale e prevedibile.

ISTRUZIONI PER L'USO

Prima di procedere, accertati di aver letto e ben compreso tutte le AVVERTENZE contenute in questo manuale.

• Preparativi per la cottura: per evitare che il cibo si attacchi alla griglia di cottura, prima di ogni utilizzo applica sempre sulla superficie uno strato sottile di olio per cucinare, aiutandoti con un pennello dal manico lungo.
• N.B. Quando usi il barbecue per la prima volta, la vernice sulle pareti esterne del prodotto può cambiare leggermente colore per via delle alte temperature. È un fenomeno assolutamente normale e prevedibile.

Accensione del barbecue

• Apri il coperchio del barbecue (2)/il coperchio superiore (14).
• Assicurati che tutte le manopole siano in posizione "OFF" (7).

- Svita il pulsante di accensione (8) e inserisci una batteria AA, con l'estremità positiva rivolta verso

l'esterno. Riavvita il pulsante di accensione (8). Apri il coperchio del barbecue (2)/il coperchio superiore (14) e attiva l'erogazione di gas sulla bombola del gas.

- Ruota la manopola di controllo del bruciatore (7) in posizione ♣.

- Premi e tieni premuto il pulsante di accensione (8) per accendere il bruciatore. Se l'accensione non avviene nel giro di 5 secondi, ruota la manopola di controllo del bruciatore (7) su OFF • , attendi 5 minuti e ripeti la procedura di accensione.

- Se c'è vento, predisponi un'opportuna protezione per agevolare l'accensione.

- Una volta avvenuta l'accensione, ruota la manopola di controllo (7) per ridurre o aumentare il calore in base alle esigenze.

- Dopo l'accensione, i bruciatori devono funzionare ad alta intensità per 3-5 minuti allo scopo di riscaldare il barbecue. Ripeti questo processo prima di ogni sessione di cottura. IMPORTANTE - Durante il preriscaldamento il coperchio deve essere aperto.

- Al termine del preriscaldamento, fai funzionare i bruciatori a bassa intensità e cuoci con il coperchio abbassato per ottenere risultati di cottura ottimali.

Istruzioni per l'accensione manuale

• Rimuovi la griglia di cottura (4), la piastra di cottura (13) e i deflettori spargifiamma (5) dal barbecue.
• Avvicina un fiammifero acceso al bruciatore (6) (nello stesso punto in cui si trova la protezione del dispositivo piezoelettrico).
• Premi la manopola di controllo all'estrema destra (7) e ruotala in senso antiorario fino alla posizione più alta.
• Dopo l'accensione, accendi tutti i bruciatori da sinistra a destra in base alla temperatura di cottura desiderata.

Cottura alla griglia

Il deflettore spargifiamma assicura una migliore distribuzione del calore su tutta la superficie di cottura. I liquidi dei cibi colano sui deflettori caldi al di sotto della griglia e si vaporizzano. Per ottenere una cottura uniforme, cucina con il coperchio del barbecue abbassato. L'importante, in questo caso, è tenere il bruciatore nella posizione più bassa per non ottenere una temperatura troppo elevata all'interno.

Sistema antifiamma

N.B. I RESIDUI DI GRASSI E LIQUIDI CHE COLANO SU BRUCIATORI E DEFLETTORI POSSONO PRODURRE FIAMMATE. Per evitarlo, pulisci regolarmente i bruciatori e i deflettori. Per limitare le fiammate, è consigliabile togliere il grasso in eccesso dalla carne prima della cottura alla griglia. Durante la cottura i bruciatori devono essere sempre regolati nella posizione più bassa. Proteggi sempre le mani quando ti avvicini alla superficie di cottura del barbecue.

Cottura con coperchio

Tieni il coperchio chiuso quando cuoci i cibi alla griglia, per permettere al calore di diffondersi uniformemente. Con il coperchio chiuso, la cottura con il barbecue a gas è molto simile a quella di un forno convenzionale. Per evitare di sollevare il coperchio, quest'ultimo è dotato di un termometro che ti indica la temperatura all'interno del barbecue. Per evitare la dispersione del calore, non sollevare il coperchio durante la cottura.

A fine cottura

Dopo ogni cottura, porta i bruciatori del barbecue nella posizione più alta per 5 minuti. In questo modo brucerai completamente tutti i residui dei cibi, rendendo più facile la pulizia.

Spegnimento del barbecue

Premi la manopola di controllo (7) e ruotala in posizione OFF.

Spegni il gas e scollega la bombola quando non la usi. Il regolatore deve essere scollegato quando non usi il barbecue. Aspetta che il barbecue si sia sufficientemente raffreddato prima di chiudere il coperchio.

SICUREZZA ALIMENTARE

Leggi e segui questi consigli quando cucini con il barbecue:

• Lavati sempre le mani prima e dopo aver maneggiato carne cruda, e prima di mangiare.
• Tieni sempre separata la carne cruda da quella cotta e dagli altri cibi.
• Prima di iniziare a cucinare, assicurati che le superfici della griglia e gli utensili siano puliti, senza residui di cibi cucinati precedentemente.
• Non usare gli stessi utensili per i cibi cotti e crudi.
• Controlla che la carne sia ben cotta prima di mangiarla.

ATTENZIONE – Il consumo di carne cruda o poco cotta può provocare intossicazioni alimentari (causate per esempio da batteri come l'Escherichia coli).

- Per ridurre il rischio di consumare carne poco cotta, tagliala e aprila per assicurarti che sia ben cotta anche all'interno.

ATTENZIONE – Se la carne è cotta a sufficienza, non deve avere un colore rosso/rosato e i succhi che fuoriescono devono apparire trasparenti, non rossi o rosati.

- Dopo aver cucinato con il barbecue, pulisci sempre le superfici della griglia di cottura e gli utensili.

- Al termine di ogni sessione di cottura verifica che la vaschetta raccogli grasso venga pulita bene.

PULIZIA E MANUTENZIONE

• Pulisci regolarmente il barbecue tra un utilizzo e l'altro e in particolare dopo un periodo di inutilizzo prolungato.
• Prima di pulire il barbecue, assicurati che tutti i componenti si siano raffreddati.
• Non lasciare il barbecue esposto alle intemperie e non conservarlo in luoghi umidi.
• Non gettare mai acqua sul barbecue quando le superfici sono calde.
• Non toccare mai le parti calde del barbecue a mani nude.
• Per prolungare la durata del barbecue e mantenere quest'ultimo in ottime condizioni, copri il prodotto quando lo lasci all'aperto, specialmente nei mesi invernali.
• N.B. La manutenzione del barbecue va effettuata ogni 100 ore di utilizzo o una volta all'anno, a seconda di quale dei due termini viene raggiunto per primo.
• Sostituisci il tubo flessibile quando lo prevede la regolamentazione nazionale.

Attenzione

Se senti odore di gas, spegni il barbecue, spegni tutti i fuochi e solleva il coperchio del barbecue.

Se l'odore persiste, contatta immediatamente il fornitore del gas. In caso di incendio fuori controllo, scollega immediatamente la bombola del gas, allontanala dalle fiamme e chiama i vigili del fuoco. NON ESPORTI AD ALCUN RISCHIO!

Non utilizzare spray vicino al barbecue durante l'uso.

Getta via tutte le confezioni e i sacchetti di plastica in modo che non costituiscano un pericolo.

Griglia di cottura (4)

• Pulisci con una soluzione di acqua calda e sapone.
• Per rimuovere i residui di cibo, usa un detergente cremoso poco concentrato su una spugnetta non abrasiva.
• Sciacqua abbondantemente e asciuga bene.

Manutenzione dei bruciatori (6)

• In normali condizioni d'uso, brucia i residui di cibo dopo la cottura per tenere puliti i bruciatori.
• I bruciatori devono essere puliti una volta all'anno, o comunque quando sono molto sporchi, per evitare che sporcizia, insetti e altri materiali ostruiscano i fori o i tubi di Venturi collegati alle uscite delle valvole. Un bruciatore otturato può provocare un incendio sotto la griglia.
• Controlla visivamente che i bruciatori funzionino. La figura seguente mostra il funzionamento corretto. Da ogni foro deve uscire una fiammella.

Deflettori spargifiamma (5)

- Pulisci i deflettori spargifiamma con acqua calda e sapone utilizzando una spugnetta o un panno poco abrasivi.

Vaschetta raccogli grasso (11)

• IMPORTANTE – Controlla e pulisci regolarmente il vassoio raccogli grasso prima di ogni utilizzo e sostituiscilo, se necessario. Non lasciare che si accumulino residui di grasso nel vassoio.
  • NON usare mai l'apparecchio senza la vaschetta raccogli grasso correttamente posizionata.

Corpo del barbecue (9)

• Rimuovi regolarmente il grasso in eccesso dal corpo del barbecue con un raschietto in legno o in plastica morbida.
• Non è necessario rimuovere tutto il grasso dal corpo del barbecue. Per pulire a fondo il barbecue, usa esclusivamente una soluzione di acqua calda e sapone e un panno o una spazzola con setole in nylon.
• Rimuovi le superfici di cottura e i bruciatori prima di pulire a fondo il barbecue.
• Non immergere i comandi del gas o il collettore nell'acqua.
• Controlla che i bruciatori funzionino correttamente dopo averli rimontati accuratamente sul corpo del barbecue.

Accessori di fissaggio

- Tutte le viti, i bulloni, ecc., devono essere controllati e serrati con regolarità.

CONSERVAZIONE

Copri sempre il barbecue quando non lo usi. Conserva il barbecue in un luogo fresco e asciutto, come una rimessa o un box, al riparo dagli agenti atmosferici, in particolare se vivi in zone costiere.

L'esposizione prolungata a luce del sole, acqua

stagnante, aria/acqua salmastra, potrebbe danneggiare il barbecue. (In alcune di queste situazioni non sempre è sufficiente coprire il barbecue).

• Copri i bruciatori con della carta stagnola per evitare che insetti e materiali estranei entrino nei fori.
• Se conservi il barbecue in un luogo chiuso, scollega la bombola del gas e lascia quest'ultima all'aperto.
• La bombola del gas va sempre tenuta in un luogo aperto, asciutto e ben ventilato, lontano da fonti di calore e sorgenti d'innesco. Tieni la bombola fuori della portata dei bambini.
• Prima dell'uso, controlla sempre che il tubo non sia tagliato, crepato o eccessivamente usurato.
• Se il tubo è danneggiato, tagliato o presenta segni di eccessiva usura e abrasioni, sostituiscilo con un altro tubo adatto al GPL e conforme agli standard nazionali vigenti e alle specifiche del produttore. La lunghezza del tubo non deve superare 1,5 m.

DATI TECNICI

Questo barbecue è destinato esclusivamente all'uso in ambienti esterni, utilizzando gas propano. Leggi attentamente tutta la documentazione fornita con il prodotto.

Svizzera (CH)

Articolo n.: 40623247

Categoria gas: 13+(28-30/37)

Tipo e pressione del gas: Butano (28-30) mbar/ propano 37 mbar

Consumo di gas del barbecue: 1.245 gm/h Dimensione iniettore bruciatori principali: 0,95 mm Dimensione iniettore bruciatore laterale: 0,85 mm Potenza termica barbecue: 3,6 kW (bruciatore principale) x 4 + 3 kW (bruciatore laterale) = 17,4 kW

Paesi di destinazione: CH

Sostituzione della bombola del gas

Prima di scollegare la bombola del gas controlla che i bruciatori siano spenti.

Controlla le guarnizioni prima di collegare una nuova bombola del gas all'apparecchio.

Sostituisci la bombola del gas all'aperto e lontano dalle persone.

SE HAI BISOGNO DI ASSISTENZA

Contatta il tuo negozio IKEA. Puoi trovare l'indirizzo e il o sul sito www.IKEA.com.numero di telefono dei punti vendita sul catalogo IKEA Per assicurare una migliore qualità del servizio, leggi attentamente le istruzioni di montaggio e le istruzioni per l'uso in questo manuale prima di contattarci per richiedere assistenza.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE CAUSA SOLUZIONE
Il bruciatore non si accende utilizzando il sistema di accensione	La bombola del gas è esaurita Sostituisi la bombola del gas
	Regolatore guasto Fai riparare o sostituisi il regolatore
	Bruciatore otturato Pulisci il bruciatore
	Ugelli o tubo del gas ostruiti Pulisci gli ugelli e il tubo del gas
	Filo dell'elettrodo staccato Ricollega il filo
	Elettrodo o filo danneggiati Sostituisi l'elettrodo e il filo
Fiamma debole o ritorno di fiamma nel tubo del bruciatore (potresti sentire un sibilo o un forte rumore)	La bombola del gas è troppo piccola	Usa una bombola più grande
	Bruciatore otturato Pulisci il bruciatore
	Ugelli o tubo del gas ostruiti Pulisci gli ugelli e il tubo del gas
	C'è troppo vento Usa il barbecue in un luogo più riparato
La manopola della valvola del gas ruota con difficoltà	Valvola del gas bloccata Sostituisi la valvola del gas
