MANUALE UTENTE LB3470WT AEG

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo ♣. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Informazioni: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

Prodotti | Brochure | Libretto istruzioni

Risoluzione dei problemi | Informazioni sui servizi

www.aeg.com

LEGENDA

Avvertenza - Importanti informazioni di sicurezza.
i Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati...

Visitate il webshop su

www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Prima di contattare il centro di assistenza, assicurarsi di avere a portata di mano i seguenti dati. Le informazioni sono riportate sulla targhetta.

Modello

PNC

Numero di serie ____

INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

Rischio di soffocamento, lesioni o invalidità permanente.

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, di utilizzare l'apparecchiatura; a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

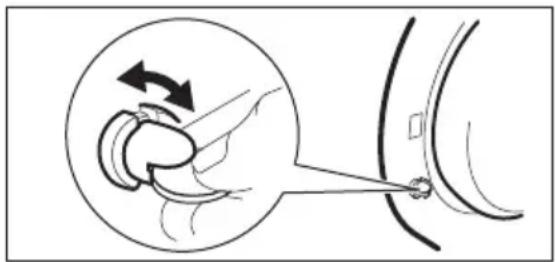

• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.

SICUREZZA BAMBINI

- Quando si attiva questo dispositivo, non è possibile chiudere l'oblò. Ciò evita che i bambini o gli animali domestici restino chiusi nel cesto. Per attivare il dispositivo, ruotarlo in senso orario fin quando la scanalatura non si trova in posizione orizzontale. Per disattivare il dispositivo, ruotarlo in senso antiorario fin quando la scanalatura non si trova in posizione verticale.

NORME DI SICUREZZA GENERALI

• Non usare l'apparecchiatura a scopo professionale. L'apparecchiatura è destinata solo all'uso domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura. Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.
• Non introdurre nell'apparecchiatura capi non lavati.
• Non utilizzare il programma di asciugatura se sono stati impiegati prodotti chimici industriali per la pulizia.

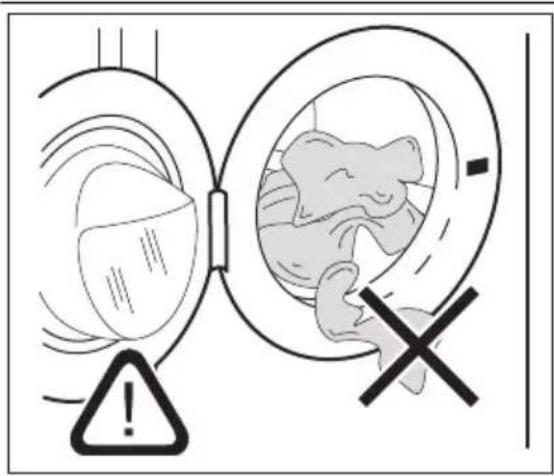

• Quando si carica l'apparecchiatura, assicurarsi di non introdurre accendini o cerini lasciati accidentalmente nelle tasche degli indumenti.
• Lavare i capi con macchie di olio di cottura, acetone, petrolio, cherosene, smacchiatori, trementina, cere e deceranti, in acqua calda con detersivo extra prima di asciugare.
• Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili (nel caso non sia disponibile un programma di asciugatura dedicato), articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati all'interno di questa apparecchiatura.
• I capi sporchi d'olio possono prendere fuoco, soprattutto se esposti a fonti di calore come in un programma di asciugatura. I capi si surriscaldano, provocando una reazione di ossidazione nell'olio. L'ossidazione produce calore. Se il calore non può fuoriuscire, i capi possono surriscaldarsi e prendere fuoco. Impilare, sovrapporre o riporre i capi macchiati d'olio evita il rilascio del calo-

re e quindi comporta rischio di incendio.

Se non è possibile evitare di asciugare i tessuti che presentano olio vegetale o di cottura o i capi macchiati con prodotti per i capelli, lavarli innanzitutto in acqua calda con del detersivo extra per ridurre, ma non eliminare, il rischio.

La parte finale del programma di asciugatura si svolge senza calore (ciclo di raffreddamento) per ridurre la formazione di pieghe se i capi non vengono subito estratti dal cesto.

• L'apparecchiatura non deve essere installata dietro una porta bloccabile, una porta scorrevole, una porta con una cerniera sul lato opposto a quello dell'apparecchiatura. Così facendo si impedirebbe l'apertura completa della porta.
• Ammorbidenti o prodotti equivalenti devono essere utilizzati seguendo le indicazioni del produttore.
• Seguire le istruzioni di sicurezza riportate nella confezione del detersivo per evitare ustioni chimiche a occhi, bocca e gola.
• Gli oggetti in plastica non resistono al calore.
• Se si utilizza una sfera per il detersivo, rimuoverla prima di impostare il programma di asciugatura.
• Non utilizzare la sfera per il detersivo quando si imposta un programma non-stop.

AVVERTENZA!

Si può verificare un'esplosione o un incendio.

• Non introdurre prodotti infiammabili o capi trattati con prodotti infiammabili nella, vicino o sull'apparecchiatura. Se non è possibile evitarlo, sciacquare accuratamente con acqua aggiuntiva i capi puliti con prodotti infiammabili.
• Per evitare il rischio di autocombustione, non arrestare il programma di asciugatura prima del termine del ciclo a meno che i capi vengano rimossi rapidamente e stesi per disperdere il calore.

AVVERTENZA!

Rischio di ustione!

• Quando si interrompe il programma di asciugatura, la biancheria e il cesto possono essere caldi. Estrarre accurata-mente la biancheria.
• Non toccare il vetro della porta quando è in corso un programma. Il vetro potrebbe essere caldo.

PULIZIA E MANUTENZIONE

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

INSTALLAZIONE

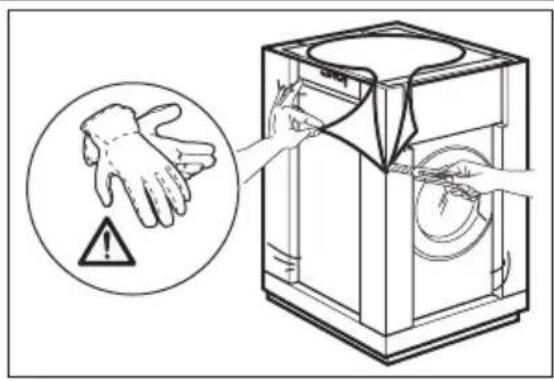

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

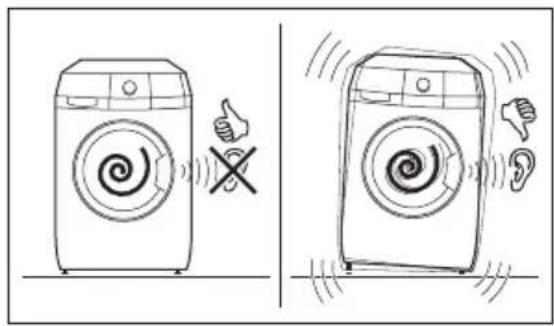

• Assicurarsi che il pavimento su cui è stata installata l'apparecchiatura sia in piano, resistente al calore e pulito.
• Non installare l'apparecchiatura in una posizione in cui non è possibile aprire completamente la porta.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Assicurarsi che vi sia ricircolo d'aria tra l'apparecchiatura e il pavimento.
• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e la moquette.

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Utilizzare esclusivamente tubi nuovi per il collegamento dell'apparecchiatura all'alimentazione dell'acqua. Non riutilizzare tubi usati.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo di alimentazione. Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

SMALTIMENTO

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

DATI TECNICI

Dimensioni Larghezza/Altezza/Profon-dità		600/850/605 mm
	Profondità totale 640 mm
Collegamento elettrico: Tensione		230 V
	Potenza totale	2200 W
	Fusibile	10 A
	Frequenza	50 Hz
Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidi-tà		IPX4
Pressione dell'acqua di alimentazione	Minima 0,5 bar (0,05 MPa)
	Massima 8 bar (0,8 MPa)
Collegamento dell'acqua 1)	Acqua fredda
Carico massimo per il la-vaggio	Cotone 8 kg
Carico massimo per l'a-sciugatura	Cotone 6 kg
	Sintetici 3 kg
Velocità di centrifuga Massima 1400 giri/min

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

DESCRIZIONE DEL PRODOTTO

12 4 5 6 7

1 Piano di lavoro

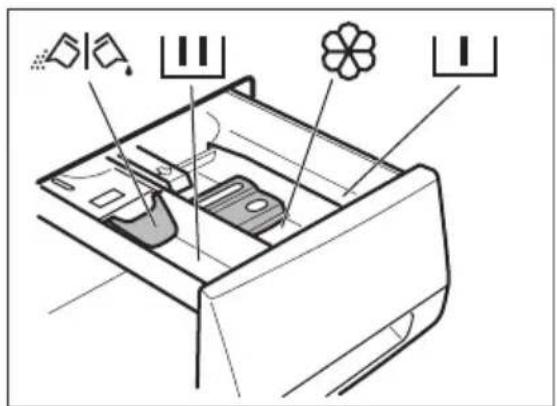

2 Contenitore del detersivo
3 Pannello dei comandi
4 Maniglia dell'oblò
5 Targhetta dati

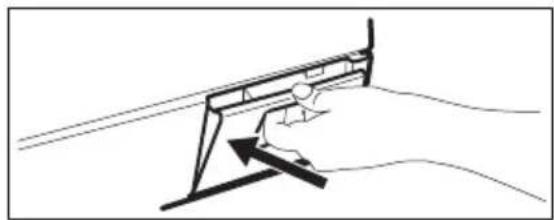

6 Pompa di scarico
7 Piedini per mettere a livello l'apparecchiatura

9 10 11 12

8 Tubo di scarico dell'acqua
9 Valvola di ingresso dell'acqua
10 Cavo elettrico
11 Dispositivi per il trasporto
12 Piedini per mettere a livello l'apparecchiatura

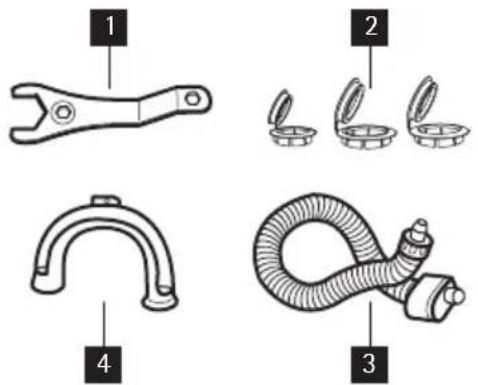

ACCESSORI

1 2 3 4

1 Chiave
Per rimuovere i dispositivi di trasporto.

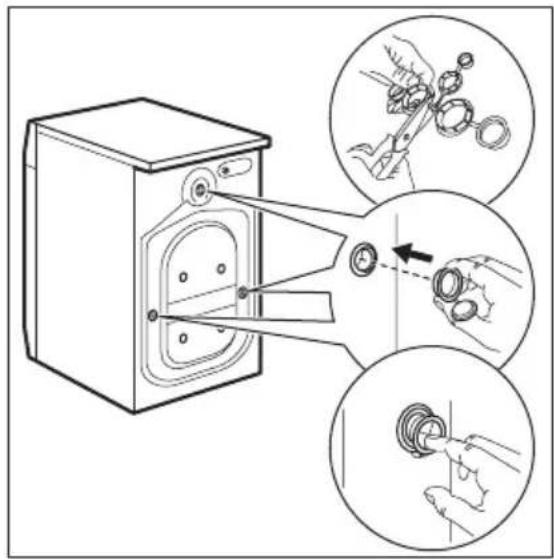

2 Coperture in plastica
Per chiudere i fori sul retro del mobile una volta tolti i dispositivi per il trasporto.

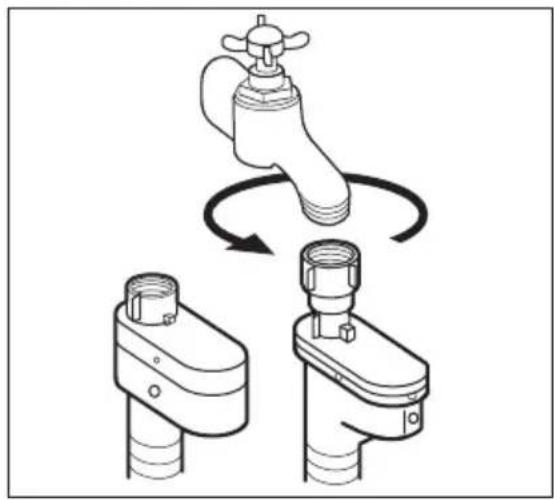

3 Tubo di carico dell'acqua antiallagamento
Per evitare le eventuali perdite

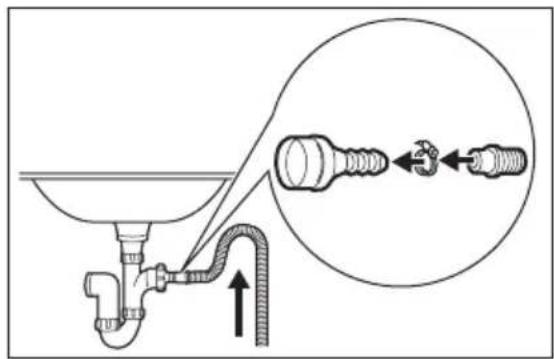

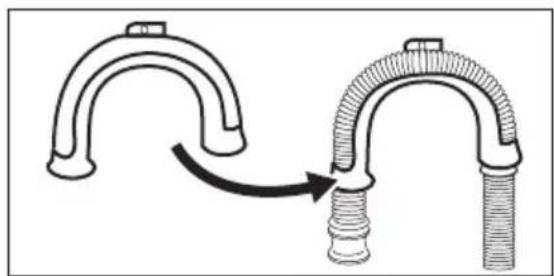

4 Guida del tubo di plastica
Per collegare il tubo di scarico sul bordo di un lavandino.

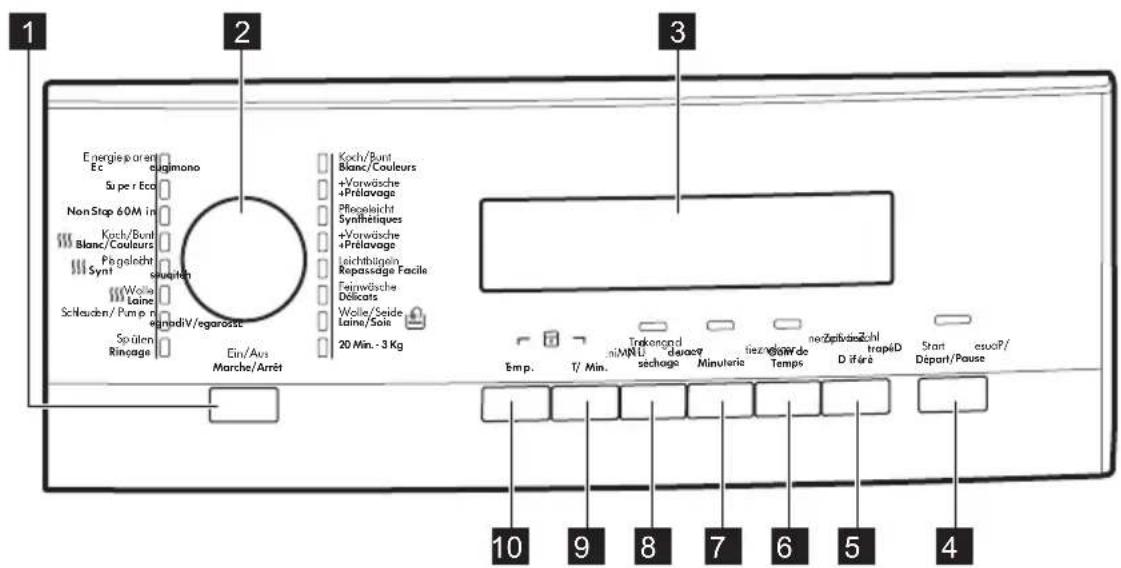

PANNELLO DEI COMANDI

1 2 3 Energie parent Ec Super Eco Non Stop 60M in Koch/Bunt Blanc/Couleurs Pegelicht Synt Wolle Laine Schachon/Pump Süelen Ringage Ein/Aui Marche/Arrêt Koch/Bunt Blanc/Couleurs +Vorwäsche +Prélavage Pflegelicht Synthétiques +Vorwäsche +Prélavage Leichtbigen Repassdige Facile Feinwäsche Délècats Wolle/Seide Laine/Sois 20 Min. - 3 Kg Emp. T/ Min. Trøkenond minMN L. sechage delezen Minuleris tiez/ning de Temps ne/Zapivän/Zahl trapiD D ifäre Start Départ/Pause 10 9 8 7 6 5 4

1 Tasto On/Off (Ein/Aus)
2 Selettore dei programmi
3 Display
4 Tasto Avvio/Pausa (Start/Pause - Départ Pause)
5 Tasto Partenza ritardata (Zeitvorwahl - Départ Différé)
6 Tasto Risparmio tempo (Zeit Sparen - Gain de Temps)
7 Tasto Tempo di asciugatura (Trockenzeit - Minuterie)
8 Tasto Asciugatura automatica (Trockengrad - Niveau de Séchage)
9 Tasto Riduzione centrifuga (U./Min. - T/Min.)
10 Tasto Temperatura (Temp.)

TASTO ON/OFF 1

Premere questo tasto per attivare e disattivare l'apparecchiatura. Un segnale acustico si attiva quando l'apparecchiatura è accesa.

La funzione AUTO Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

• Non si usa l'apparecchio da 5 minuti prima di premere il tasto 4.
- Tutte le impostazioni vengono annul- late.
- Premere il tasto 1 per riaccendere l'apparecchiatura.
- Impostare di nuovo il programma di lavaggio e tutte le possibili opzioni.
- 5 minuti dopo il termine di un programma di lavaggio. Far riferimento a "Al termine del programma".

SELETTORE DEI PROGRAMMI 2

Ruotare questo selettore per impostare un programma. La spia del programma corrispondente si accende.

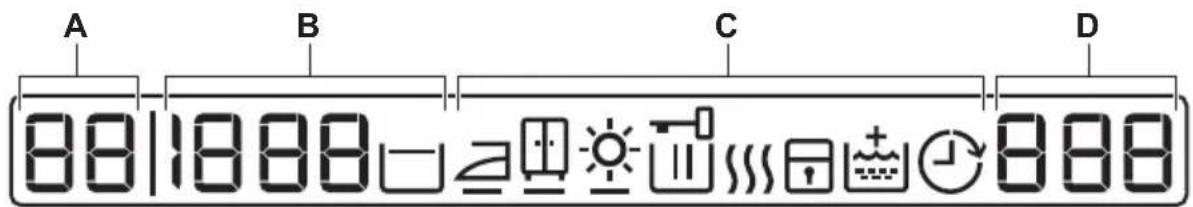

DISPLAY 3

A B C D 88:18:00 88:00

II display mostra:

A • La temperatura massima del programma.
B • Velocità di centrifuga predefinita del programma. • "Esclusione centrifuga" 1) e i simboli "No Cent. Finale".
C	Simboli livelli di asciugatura: 2)
	[CDZW] Pronto stiro
	Asciugatura da riporre
	Extra asciutto
	I simboli del display: 3)
	[GSGA] Fase di lavaggio
	Fase di asciugatura
	Extra risciacquo
	[023A] Sicurezza bambini
	Non si riesce ad aprire l'oblò quando il simbolo è acceso. Si riesce ad aprire l'oblò solo quando il simbolo è spento. Se il programma è terminato ma il simbolo rimane acceso: • C'è dell'acqua nel cesto. • La funzione "No Cent. Finale" è attiva.
	Partenza ritardata
D • La durata del programma (fase di lavaggio e/o asciugatura) Quando inizia il programma, il conto alla rovescia diminuisce ad intervalli di 1 minuto. • Partenza ritardata Quando si preme il tasto di avvio ritardato, il display mostra l'ora della partenza ritardata. • Codici di allarme In caso di malfunzionamento dell'apparecchiatura, il display mostra i codici di allarme. Fare riferimento al capitolo 'Risoluzione dei problemi'. • Err Il display mostra il messaggio per alcuni secondi se: - Si imposta una funzione non disponibile per il programma. - Si cambia programma mentre è in funzione. La spia del tasto Avvio/Pausa 4 lampeggia. • 0 Il programma è terminato.

D • La durata del programma (fase di lavaggio e/o asciugatura)

Quando inizia il programma, il conto alla rovescia diminuisce ad intervalli di 1 minuto.

• Partenza ritardata

Quando si preme il tasto di avvio ritardato, il display mostra l'ora della partenza ritardata.

• Codici di allarme

In caso di malfunzionamento dell'apparecchiatura, il display mostra i codici di allarme. Fare riferimento al capitolo 'Risoluzione dei problemi'.

• Err

Il display mostra il messaggio per alcuni secondi se:

- Si imposta una funzione non disponibile per il programma.

- Si cambia programma mentre è in funzione.

La spia del tasto Avvio/Pausa 4 lampeggia.

• 0

Il programma è terminato.

1) Disponibile solo per il programma Centrifuga/Scarico

2) Si accendono quando viene impostato un programma di asciugatura automatico.
3) I simboli appaiono sul display quando viene selezionata la relativa fase o funzione.

TASTO AVVIO/PAUSA 4

Premere il tasto 4 per avviare o interrompere il programma.

TASTO PARTENZA RITARDATA 5

Premere il tasto 5 per ritardare l'avvio del programma da 30 minuti a 20 ore.

TASTO RISPARMIO TEMPO 6

Premere il tasto 6 per ridurre la durata del programma.

• Premere una volta per impostare "Durata abbreviata" per capi usati quotidianamente.
• Premere due volte per impostare "Super rapido" per capi poco sporchi.

Alcuni programmi accettano solo una delle due funzioni.

TASTO TEMPO DI ASCIUGATURA 7

Premere questo tasto per impostare il tempo ideale per i capi da asciugare. Il display visualizza il valore impostato. Ogni volta che si preme questo tasto, il tempo aumenta di 5 minuti.

Non è possibile impostare il tempo per ciascun tipo di tessuto.

TASTO ASCIUGATURA AUTOMATICA 8

Premere questo tasto per impostare il livello di asciugatura della biancheria. Il display mostra il simbolo del livello impostato.

• Extra asciutto
• Asciutto armadio
• Pronto stiro

Non è possibile impostare tutti i livelli per ciascun tipo di tessuto.

FUNZIONE RISCIACQUO EXTRA PERMANENTE

Grazie a questa funzione è possibile mantenere il risciacquo extra sempre attivo quando si imposta un nuovo programma.

• Per attivarla, premere il tasto funzione 6 e 5 contemporaneamente finché la spia del tasto 7 si accende.
• Per disattivarla, premere il tasto funzione 6 e 5 contemporaneamente finché la spia del tasto 7 si spegne.

TASTO CENTRIFUGA 9

Premere questo tasto per:

- Ridurre la velocità massima della fase di centrifuga durante l'impostazione di un programma.

Il display mostra solo le velocità della centrifuga disponibili per il programma impostato.

• Disattivare la fase di centrifuga.
• Attivare la funzione "Antipiega". Impostare questa funzione per evitare la formazione di pieghe. L'apparecchiatura non scarica l'acqua al termine del programma.

---	La fase di centrifuga è spenta.
	La funzione "Anti-pie-ga" è attiva.

TASTO TEMPERATURA 10

Premere il tasto 10 per modificare la temperatura predefinita.

$$ - - = \text { acqua fredda } $$

FUNZIONE SEGNALI ACUSTICI

I segnali acustici si attivano quando:

• Si accende l'apparecchiatura.
• Si spegne l'apparecchiatura.
• Si premono i pulsanti.
• Il programma è terminato.

- L'apparecchiatura presenta un problema.

Per disattivare/attivare i segnali acustici, premere contemporaneamente il tasto

8 e quello 7 per 6 secondi.

Se si disattivano i segnali acustici, continueranno a operare solo quando si premono i pulsanti e in caso di guasto.

FUNZIONE SICUREZZA BAMBINI

Questa funzione impedisce ai bambini di giocare con il pannello dei comandi.

- Per attivare la funzione premere contemporaneamente il tasto 10 e quello 9 fino a quando il display mostra il simbolo 🔒.

- Per disattivare la funzione premere contemporaneamente il tasto 10 e quello 9 fino a quando il simbolo spiegne.

È possibile attivare la funzione:

- Prima di premere il tasto Avvio/Pausa 4 : non è possibile avviare l'apparecchiatura.

- Dopo che si preme il tasto Avvio/Pausa 4, tutti i tasti e il selettore dei programmi sono disattivati.

PROGRAMMI

Temperatura del programma	Tipo di carico peso massimo di carico	Ciclo descrizione	Funzioni
PROGRAMMI DI LAVAGGIO
Koch/Bunt Blanc/Couleurs Cotoni95° - A freddo	Bianchi e cotone colorato con capi normalmente sporchi. max. 8 kg	Lavaggio Risciacqui Centrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINALE EXTRA RISCIACQUORISPARMIO TEM-PO1)
Koch/Bunt + Vorwäsche Blanc/Couleurs + Prélavage Cotone + Prelavaggio95° - A freddo	Bianchi e cotone colorato con capi molto sporchi. max. 8 kg	Prelavaggio Lavaggio Risciacqui Centrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINALE EXTRA RISCIACQUORISPARMIO TEM-PO1)
Pflegeleicht Synthétiques Sintetici60° - A freddo	Tessuti sintetici o misti normalmente sporchi. max. 4 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINALE EXTRA RISCIACQUORISPARMIO TEM-PO1)
Pflegeleicht + Vorwäsche Synthétiques + Prélavage Sintetici + Prelavaggio60° - A freddo	Tessuti sintetici o misti molto sporchi. max. 4 kg	Prelavaggio Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINALE EXTRA RISCIACQUORISPARMIO TEM-PO1)
Leichtbügeln Repassage Facile2)Stiro facile60° - A freddo	Tessuti sintetici normalmente sporchi. Per ridurre la formazione di pieghe, il lavaggio e la fase di centrifuga sono deli-cati. L'apparecchia-tura eseguirà alcuni risciacqui aggiuntivi. max. 4 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINALE EXTRA RISCIACQUORISPARMIO TEM-PO1)
Feinwäsche Délicats Delicati40° - A freddo	Tessuti delicati come acrilici, viscosa e poliestere, normalmente sporchi. max. 4 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINALE EXTRA RISCIACQUORISPARMIO TEM-PO1)
Wolle / SeideLaine / Soie Lana/Seta40° - A freddo	Lana lavabile a macchina. Tessuti delicati e capi in lana lava-bili a mano che recano sull'etichetta il simbolo di "lavaggio a mano".max. 2 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRI-FUGANO CENT. FINALE
20 Min. - 3 kg40° - 30°	Lavaggio rapido per capi sportivi, in coto-ne o sintetici, leg-germente sporchi o indossati una sola volta. Massimo cari-co3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRI-FUGA
SpülenRinçageRisciacquoA freddo	Tutti i tessuti. Un risciac-quo con ulte-riore fase di centrifuga		RIDUZIONE CENTRI-FUGANO CENT. FINALEEXTRA RISCIAC-QUO ^3)
Schleudern / Pum-penEssorage / Vidan-ge ^4) Centrifuga/Scarico	Tutti i tessutiIl carico massimo di biancheria è correlato al tipo di bianche-ria.	Scarico del-l'acquaFase di cen-trifuga a ve-locità massi-ma.	RIDUZIONE CENTRI-FUGAESCLUSIONE CEN-TRIFUGA ^5)
PROGRAMMI DI ASCIUGATURA
###WolleLaineLana	Capi in lana max. 1 kg	Solo per l'asciugatura a tempo
###PflegeleichtSynthétiquesSintetici	Capi sinteticimax. 3 kg	Asciugatura automatica o a tempo
###Koch/BuntBlanc/CouleursCotone	Capi in cotone max. 6 kg	Asciugatura automatica o a tempo
60 min. no stop 40°	Programma completo costituito da fase di lavaggio + fase di asciugatura per un carico ridotto con tessuti misti (capi in cotone e sintetici). max. 1 kg	Lavaggio Risciacqui Centrifuga breve Asciugatura automatica
PROGRAMMI DI LAVAGGIO
Super Eco6) A freddo	Tessuti misti (capi in cotone e sintetici). max. 3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRI-FUGA NO CENT. FINALE EXTRA RISCIACQUO
Energiesparen Economique7) Risparmio energetico 60° - 40°	Bianchi e cotone colorato con capi normalmente sporchi. Per i programmi cotone a risparmio energetico, si può impostare solo la durata Extra rapido. max. 8 kg	Lavaggio Risciacqui Centrifuga lunga	RIDUZIONE CENTRI-FUGA NO CENT. FINALE EXTRA RISCIACQUO RISPARMIO TEM-PO1)

1) se si preme il tasto 6 due volte (durata Extra rapida), consigliamo di ridurre la quantità di carico. E' possibile caricare completamente l'apparecchiatura, ma i risultati del lavaggio non saranno ottimali.

2) Con questo programma non è possibile utilizzare l'asciugatura.

3) Premere il tasto EXTRA RISCIACQUO per aggiungere risciacqui. Con una bassa velocità di centrifuga l'apparecchiatura effettua risciacqui delicati ed una centrifuga breve.

4) La fase predefinita della velocità di centrifuga è correlata ai capi in cotone. Selezionare la velocità di centrifuga. Accertarsi che vada bene con il tipo di biancheria.

5) Per selezionare solo il programma SCARICO, impostare la funzione su ESCLUSIONE CENTRIFUGA.

6) Selezionare questo programma per ridurre la durata del lavaggio e diminuire il consumo di energia e acqua.

7) Questo programma a 60°C con carico di 8 kg è il programma di riferimento per i dati sull'etichetta del consumo energetico secondo la direttiva CEE 92/75.

PROGRAMMI PER L'ASCIUGATURA AUTOMATICA

Livelli di asciugatura Tipo di tessuto Carico
Extra asciuttoPer capi in spugna	Cotone e lino(accappatoi, asciugamani, ecc.)	fino a 6 Kg
Asciugatura da riporrePer capi da riporre	Cotone e lino(accappatoi, asciugamani, ecc.)	fino a 6 Kg
	Tessuti sintetici e misti(felpe, camicette, bianche-ria, strofinacci)	fino a 3 Kg
Pronto stiroPer la stiratura	Cotone e lino(lenzuola, tovaglie, camicie ecc.)	fino a 6 Kg

PROGRAMMI PER L'ASCIUGATURA A TEMPO

Grado di asciugatura	Tipo di tessuto	Carico (Kg)	Velocità di cen-trifuga (giri/min)	Tempi consigliati (min)
Extra asciuttoPer capi in spugna	Cotone e lino(accappatoi, asciugamani, ecc.)	6 1400	225 - 245
		4 1400	135 - 155
		2 1400	95 - 105
Asciutto armadio ^1) Per capi da riporre	Cotone e lino(accappatoi, asciugamani, ecc.)	6 1400	215 - 235
		4 1400	125 - 145
		2 1400	85 - 95
Asciutto armadioPer capi da riporre	Tessuti sintetici e misti(felpe, camicette, bianche-ria, strofinacci)	3 1200	135 - 145
		1 1200	40 - 50
Pronto stiroConsigliato per la stiratura	Cotone e lino(lenzuola, tovaglie, cami-cie ecc.)	6 1400	185 - 205
		4 1400	95 - 115
		2 1400	75 - 85
Asciugatura lana	Lana (felpe)	1	1200	110 - 130

1) Suggerimenti per l'istituto di prova
Lo svolgimento del test, conformemente ad EN 50229, deve essere effettuato con un PRIMO carico per l'asciugatura di 5 kg (composizione carico: federe e asciugamani) impostando il programma ASCIUTTO ARMADIO AUTOMATICO per Cotone.
Il SECONDO carico per l'asciugatura di 3 kg (composizione carico: 3 lenzuola e asciugamani) deve essere testato selezionando il programma ASCIUTTO ARMADIO AUTOMATICO per Cotone.

VALORI DI CONSUMO

Programma Consumo ener- getico (KWh)		Consumo d'ac- qua (litri)	Durata del programma (minuti)
Cotone bianco 95° 2.5 76
Cotone 60° 1.60 72
Programma a risparmio energetico per cotone a 60° 1)	1.04 59		Per la durata dei program- mi, vedere il display del pannello dei comandi.
Cotone 40° 1.0 72
Sintetici 40° 0.60 50
Delicati 40° 0.70 60
Lana/Lavaggio a mano 30° 0.35 57

1) Questo programma a 60°C con carico di 8 kg è il programma di riferimento per i dati sull'etichetta del consumo energetico secondo la direttiva CEE 92/75.

I consumi qui riportati sono da considerarsi puramente indicativi, poiché possono variare in base alla quantità e al tipo di biancheria, alla temperatura dell'acqua in ingresso ed alla temperatura ambiente.

PREPARAZIONE AL PRIMO UTILIZZO

1. Per attivare il sistema di scarico, versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.

2. Mettere una piccola quantità di detersivo nello scomparto del lavaggio

principale del contenitore del detersivo. Impostare e avviare un programma per il cotone alla massima temperatura senza carico. In questo modo si rimuoverà tutto lo sporco possibile dal cesto e dalla vasca.

USO DELL'APPARECCHIATURA - SOLO LAVAGGIO

1. Aprire il rubinetto dell'acqua.

2. Inserire la spina nella presa.

3. Premere il tasto 1 per accendere l'apparecchiatura.

4. Mettere la biancheria nell'apparec-chiatura.

5. Usare la quantità corretta di detersivo e additivi.

6. Impostare e avviare il programma corretto per il tipo di capi ed il grado di sporco.

CARICARE LA BIANCHERIA

1. Aprire l'oblò dell'apparecchiatura.

2. Introdurre la biancheria nel cesto, un capo alla volta. Scuotere i capi prima di introdurli nell'apparecchiatura. Ac-

certarsi di non mettere troppa bian- cheria nel cesto.

1. Chiudere l'oblò.

Assicurarsi che non vi sia della biancheria tra la guarnizione e l'oblò. Vi è il rischio di perdite d'acqua o danni alla biancheria.

RIEMPIRE CON DETERSIVI E ADDITIVI

	Scomparto per il detersivo per il prelavaggio, per l'ammollo e per la funzione Macchie.Aggiungere il detersivo per il prelavaggio, o l'ammollo e l'anti-macchia prima che inizi il programma.
	Scomparto del detersivo per la fase di lavaggio.Se si utilizza un detersivo liquido, versarlo immediatamente prima di avviare il programma.
	Scomparto degli additivi liquidi (ammorbidente, inamidante).Introdurre il prodotto nello scomparto prima di avviare il pro-gramma.
MAX	Il simbolo indica il livello massimo degli additivi liquidi.
	Inserto per detersivo liquido o in polvereRuotarlo (verso l'alto o il basso) nella posizione corretta per utiliz-zare il detersivo liquido o in polvere.
i	Osservare sempre le istruzioni riportate sulle confezioni dei detersivi.

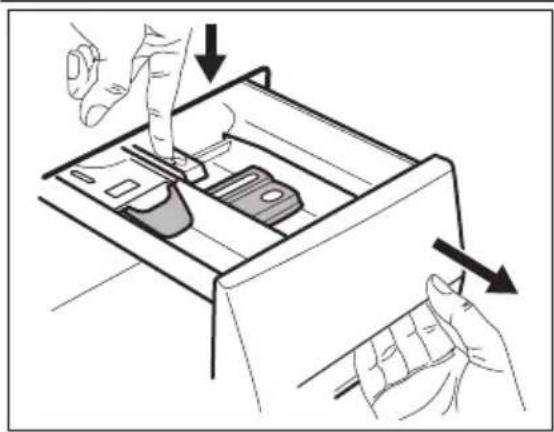

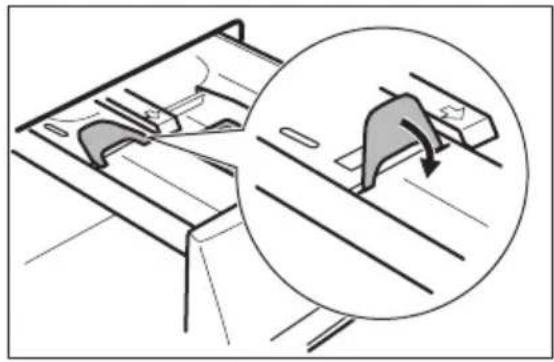

Controllare la posizione dell'inserto

1. Estrarre il contenitore del detersivo fino all'arresto.

2. Abbassare la levetta per estrarre il contenitore.

3. Per utilizzare il detersivo in polvere, ruotare l'inserto verso l'alto.

1. Dosare il detersivo e l'ammorbidente.

2. Chiudere accuratamente il contenitore del detersivo. Accertarsi che l'inserto non venga bloccato quando si chiude il cassetto.

3. Per utilizzare il detersivo liquido, ruotare l'inserto verso il basso.

Con l'inserto in posizione AB-BASSATA:

• Non utilizzare detersivi in gel o densi.
• Non versare il detersivo liquido oltre il limite indicato sull'inserto.
• Non impostare la fase di prela- vaggio.
• Non impostare la funzione partenza ritardata.

IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA

1. Ruotare il selettore sul programma La spia del programma corrispondente si accende.
2. La spia del tasto 4 lampeggia ed è di colore rosso.
3. Il display mostra la temperatura predefinita e la velocità di centrifuga. Per modificare la temperatura e/o la velocità di centrifuga, premere i relativi tasti.
4. Impostare le funzioni disponibili. La spia della funzione impostata si accende oppure il display indica il simbolo relativo.
5. Premere il tasto 4 per avviare il programma. La spia del tasto 4 è acceso.

Quando l'apparecchiatura carica acqua, la pompa di scarico rimane in funzione per breve tempo.

L'apparecchiatura regola automaticamente la durata del ciclo per la biancheria introdotta per risultati di lavaggio ottimali nel minor tempo possibile. Dopo circa 15 minuti dall'inizio del programma, il display mostra la nuova durata.

INTERROMPERE UN PROGRAMMA

1. Premere il tasto 4 . La spia lampeggia.
2. Premere nuovamente il tasto 4 . Il programma di lavaggio prosegue.

ANNULLARE UN PROGRAMMA

1. Premere il tasto 1 per annullare il programma e per spegnere l'appa-recchiatura.
2. Premere nuovamente il tasto 1 per accendere l'apparecchiatura. A questo punto è possibile impostare un nuovo programma di lavaggio.

L'apparecchiatura non scarica l'ac- qua.

MODIFICARE UNA FUNZIONE

È possibile modificare solo alcune funzioni prima che si attivino.

1. Premere il tasto 4. La spia lampeggia.
2. Modificare la funzione impostata.

SELEZIONARE LA PARTENZA RITARDATA

1. Premere ripetutamente il tasto 5 fino a quando il display visualizza il numero di minuti od ore. Si accendono i simboli corrispondenti.
2. Premere il tasto 4, l'apparecchiatura avvia il conto alla rovescia della partenza ritardata.

Appena è completato il conto alla rovescia, il programma si avvia automaticamente.

Prima di premere il tasto 4 per avviare l'apparecchiatura, è possibile annullare o modificare l'impostazione della partenza ritardata. Non è possibile impostare la partenza ritardata con il programma Vapore.

ANNULLARE LA PARTENZA RITARDATA

1. Premere il tasto 4. La spia corrispondente lampeggia.

AL TERMINE DEL PROGRAMMA

• L'apparecchiatura si interrompe automaticamente.
  • Vengono riprodotti i segnali acustici.
• Il display 0 si accende.
• La spia del tasto Avvio/Pausa 4 si spe-gne.
• Il simbolo di blocco della porta si spe-gne.

• Premere il tasto 1 per spegnere l'apparecchiatura. Dopo cinque minuti dalla fine del programma, la funzione di ri-

• Premere ripetutamente il tasto 5 fino a quando sul display non compare 0'.

• Premere il tasto 4 . Il programma si avvia.

APRIRE L'OBLÒ

Durante lo svolgimento del programma o della partenza ritardata l'oblò è bloccato.

Per aprire l'oblò dell'apparecchiatura.

1. Premere il tasto 4. Il simbolo di blocco dell'oblò nel display si spe-gne.
2. Aprire l'oblò dell'apparecchiatura.
3. Chiudere l'oblò dell'apparecchiatura e premere il tasto 4 . Il programma o la partenza ritardata prosegue.

Se la temperatura e il livello dell'acqua nel cesto sono troppo alti, il simbolo di blocco dell'oblò resta acceso e non è possibile aprirlo. Per aprire l'oblò procedere come segue:

1. Spegnere l'apparecchiatura.
2. Attendere alcuni minuti.
3. Accertarsi che non vi sia acqua nel cesto.

Se si spegne l'apparecchiatura, è necessario impostare nuovamente il programma.

sparmio energetico spegne automaticamente l'apparecchiatura.

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine dell'ultimo programma impostato. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

• Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.
• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.
  • Chiudere il rubinetto dell'acqua.

Il programma di lavaggio è terminato, ma c'è acqua nel cesto:

– Il cesto ruota regolarmente in modo da non sgualcire i tessuti.
– La porta resta bloccata.
- Prima di aprire l'oblò si deve scaricare l'acqua.

Per scaricare l'acqua:

1. Se necessario, ridurre la velocità di centrifuga.
2. Premere il tasto di Avvio/Pausa 4. L'apparecchiatura scarica l'acqua ed esegue la centrifuga.
3. Al termine del programma, una volta spento il simbolo di blocco dell'oblò, è possibile aprirlo.
4. Spegnere l'apparecchiatura.

L'apparecchiatura scarica ed esegue automaticamente la centrifuga dopo circa 18 ore.

USO DELL'APPARECCHIATURA - SOLO ASCIUGATURA

AVVERTENZA!

Aprire il rubinetto dell'acqua. Introdurre il tubo di scarico nel lavello o collegare alla conduttura di scarico.

• Caricare la biancheria.
• Ruotare il selettore dei programmi sul programma ideale per i capi da asciugare.

Il simbolo dell'asciugatura si accende.

Per ottenere i migliori risultati di asciugatura quando si lava la biancheria, impostare un ciclo di centrifuga alla massima velocità per-messa per il tipo di capi.

La biancheria può essere asciugata in due modi:

Con asciugatura automatica:

- premere ripetutamente il tasto 8 finché non compare una linea nera al di sotto di uno dei simboli del livello di asciugatura:

Simbolo extra asciutto

Simbolo asciutto armadio

Simbolo pronto stiro

• Il display mostra un valore tempo, calcolato in base ad un carico predefinito. Se la bianchera pesa di più o di meno rispetto al carico predefinito, l'apparecchiatura regola automaticamente il tempo durante il ciclo.
• Premere il tasto 4 per avviare il programma.

Si accende il simbolo oblò bloccato.

La spia dell'asciugatura inizia a lampeggiare.

Non è possibile impostare tutti i livelli per ciascun tipo di biancheria.

Con asciugatura a tempo:

- Premere ripetutamente il tasto 7 per impostare il valore del tempo di asciugatura (fare riferimento alla tabella "Programma per l'asciugatura a tempo"). Il display mostra un valore tempo minimo.

Valore tempo impostato

• Ogni volta che si preme questo tasto, il tempo aumenta di 5 minuti.
• Dopo alcuni secondi il valore tempo sul display cambia: l'apparecchiatura calcola anche la durata delle fasi antipiega e raffreddamento.

Valore tempo finale

- Premere il tasto 4 per avviare il programma. Il display mostra il nuovo valore tempo ogni minuto.

La spia dell'asciugatura inizia a lampeggiare.

Si accende il simbolo oblò bloccato.

Se si imposta un valore di soli 10 minuti, l'apparecchiatura esegue soltanto la fase di raffreddamento.

Al termine del programma

• L'apparecchiatura si arresta automaticamente.
• Viene emesso un segnale acustico.
• Sul display si accende □.
• La spia del tasto Avvio/Pausa 4 si spe-gne.

Gli ultimi minuti del ciclo di asciugatura l'apparecchiatura esegue le fasi antipiega e raffreddamento.

• Premere il tasto 1 per spegnere l'apparecchiatura. Dopo alcuni minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.
  • Quando il simbolo di oblò bloccato

si spegne, è possibile aprire l'oblò.

- Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.

• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.
  • Chiudere il rubinetto dell'acqua.

USO DELL'APPARECCHIATURA - LAVAGGIO E ASCIUGATURA

PROGRAMMA NON-STOP - LAVAGGIO ED ASCIUGATURA AUTOMATICA

ATTENZIONE

Non introdurre dispositivi in plastica/sfera per il detersivo nel cesto.

• Premere il tasto 1 per accendere l'apparecchiatura.
• Caricare la biancheria.
• Dosare il detersivo e l'ammorbidente.
• Ruotare il selettore dei programmi sul programma di lavaggio desiderato. Il display mostra i simboli di lavaggio.

ATTENZIONE

Non impostare una velocità di centrifuga inferiore a quella automatica del programma impostato.

- Impostare le opzioni disponibili.

- Premere ripetutamente il tasto 7 finché non compare una linea nera al di sotto di uno dei simboli del livello di asciugatura:

	Il livello pronto stiro si accende.
	Il livello asciutto armadio si accende.
	Il livello extra asciutto si accende.
	Il simbolo dell'asciugatura si accende.

Il valore tempo sul display indica la durata del lavaggio + i cicli di asciugatura calcolati in base ad un carico predefinito.

- Premere il tasto 4 per avviare il programma.

	Il simbolo del livello diasciugatura impostato rimane acceso.Gli altri simboli di livello si spengono.
	Si accende il simbolo oblò bloccato.

Il display mostra il nuovo valore tempo ogni minuto.

Gli ultimi minuti del ciclo di asciugatura l'apparecchiatura esegue le fasi antipiega e raffreddamento.

• Appena è completato il programma, l'apparecchiatura si arresta automaticamente.
• Viene emesso un segnale acustico.
• Quando il simbolo → si spegne, è possibile aprire l'oblò.
• Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.
  • Chiudere il rubinetto dell'acqua.
• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.

PROGRAMMA NON-STOP - LAVAGGIO ED ASCIUGATURA A TEMPO

ATTENZIONE

Non introdurre dispositivi in plastica/sfera per il detersivo nel cesto.

• Premere il tasto 1 per accendere l'apparecchiatura.
• Caricare la biancheria.
• Dosare il detersivo e l'ammorbidente.
• Ruotare il selettore dei programmi sul programma di lavaggio desiderato. Il display mostra i simboli di lavaggio.

Non impostare una velocità di centrifuga inferiore a quella automatica del programma impostato.

- Impostare le opzioni disponibili.

- Premere il tasto 7 per impostare il tempo di asciugatura. Il display mostra un valore tempo minimo.

###	Il simbolo dell'asciugatura si accende.
40	Impostare il tempo diasciugatura

- Dopo alcuni secondi il display mostra la durata complessiva dei cicli.

2.03

Valore tempo finale (fasi lavaggio + asciugatura + antipiega + raffreddamento)

Se si imposta un tempo di asciugatura di soli 10 minuti, il valore del tempo finale include anche le fasi antipiega e raffreddamento.

- Premere il tasto 4 per avviare il programma.

L'oblò è bloccato

Il display mostra il nuovo valore tempo ogni minuto.

• Appena è completato il programma, l'apparecchiatura si arresta automaticamente.
• Viene emesso un segnale acustico.
  • Quando il simbolo di oblò bloccato

si spegne, è possibile aprire l'o-

• Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.
  • Chiudere il rubinetto dell'acqua.
• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.

LANUGINE NEGLI INDUMENTI

Durante la fase di lavaggio e/o di asciugatura, alcuni tipi di tessuto, (spugna, lana, felpe), potrebbero rilasciare della lanugine.

La lanugine rilasciata potrebbe attaccarsi sui tessuti nel ciclo successivo.

Questo inconveniente peggiora con i tessuti tecnici.

Per evitare il deposito di lanugine sulla biancheria, consigliamo di:

• Non lavare i tessuti scuri dopo aver lavato e asciugato quelli colorati (spugna, lana e felpa) e viceversa.
• Asciugare all'aria questi tipi di tessuto dopo il primo lavaggio, quando sono ancora nuovi.
  • Per pulire il filtro di scarico.
• Dopo la fase di asciugatura, pulire accuratamente il cesto vuoto, la guarnizione e l'oblò con uno straccio bagnato.

Per rimuovere la lanugine all'interno del cesto, impostare un programma speciale:

• Vuotare il cesto.
• Pulire il cesto vuoto, la guarnizione e l'oblò con uno straccio bagnato.
• Impostare il programma di risciacquo.
• Premere contemporaneamente il tasto 9 e 7 per attivare la funzione di pulizia finché sul display non compare CLE.
• Premere il tasto 4 per avviare il programma.

CONSIGLI E SUGGERIMENTI UTILI

IL CARICO DI BIANCHERIA

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana.
• Seguire le istruzioni di lavaggio indicata nelle etichette dei capi.
• Non lavare insieme capi bianchi e colorati.
• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di lavarli separatamente le prime volte.
• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cin-ture.
• Svuotare le tasche e distendere i capi.
• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.
• Rimuovere le macchie difficili.
• Lavare le macchie difficili con un deter- sivo apposito.
• Fare attenzione alle tende. Togliere i ganci o sistemare le tende in una retina o federa.
  • Non lavare a macchina:
  – Capi senza senz'orlo o strappati
• Reggiseni con ferretto.
• Usare una retina per lavare i piccoli capi.
• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga. In tal caso, sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.

MACCHIE OSTINATE

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di rimuovere tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

• Usare esclusivamente detergenti e additivi adatti ai lavaggi in lavatrice.
  • Non mischiare tipi diversi di detersivi.
• Per motivi ecologici, non usare una quantità di detersivo superiore a quella corretta.
• Osservare le istruzioni riportate sulle confezioni di tali prodotti.
• Usare i prodotti adatti al tipo e colore di tessuto, la temperatura del programma e il livello di sporco.
• Se si usano dei detersivi liquidi, non impostare la fase di prelavaggio.
• Se l'apparecchiatura non dispone di contenitore del detersivo con flap, aggiungere i detersivi liquidi in una pallina dosatrice.

DUREZZA DELL'ACQUA

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell'acqua per lavabiancherie.

Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell'acqua.

Per conoscere il livello di durezza dell'acqua locale contattare l'ente erogatore locale.

Osservare le istruzioni riportate sulle confezioni dei prodotti.

La durezza dell'acqua è misurata in scale equivalenti:

• Scala tedesca (°dH)
• Gradi francesi (°TH).
• e in mmol/l (millimol per litro, unità internazionale di durezza dell'acqua).
• Gradi Clarke.

Tabella sulla durezza dell'acqua

Livello Tipo		Durezza dell'acqua
		°dH °T.H. mmol/l Clarke
1	Dolce	0-7	0-15	0-1,5	0-9
2 cottura media		8-14 16-25 1,6-2,5 10-16
3 Dura 15-21 26-37 2,6-3,7 17-25
4	Molto dura	>21	>37	>3,7	>25

SUGGERIMENTI PER L'ASCIUGATURA

Preparazione del ciclo di asciugatura

• Aprire il rubinetto dell'acqua.
• Verificare che il collegamento del tubo di scarico sia corretto. Per maggiori informazioni fare riferimento al capitolo sull'installazione.
• Per conoscere il massimo carico di biancheria ammesso per i programmi di asciugatura, fare riferimento alla tabella dei programmi di asciugatura.

Non impostare un programma di asciugatura per i seguenti capi:

• Capi molto delicati.
• Tende sintetiche.
• Capi in lana e seta.
• Indumenti con parti in metallo.
• Calze di nylon.
• Trapunte.
• Copriletto.
• Piumoni.
• Giacche a vento.
• Sacchi a pelo
• Tessuti con residui di lacche per capelli, solventi per unghie o simili.
• Capi imbottiti di gommapiuma o materiali simili.

ETICHETTE DEI CAPI

Quando si asciuga la biancheria, seguire le indicazioni del produttore riportate sul-le etichette:

• = Il capo può essere asciugato nel-l'asciugabiancheria
- 🟢 = Il ciclo di asciugatura è ad alta temperatura

• = Il ciclo di asciugatura è a temperatura ridotta
• = Il capo non può essere asciugato nell'asciugabiancheria.

Il tempo di asciugatura può variare in base ai seguenti fattori:

• velocità di centrifuga finale
• livello di asciugatura
- tipo di tessuto

- peso del carico di biancheria SUGGERIMENTI GENERALI

Fare riferimento alla tabella "Programmi di asciugatura" per i tempi di asciugatura medi.

L'esperienza vi aiuterà ad asciugare la biancheria nel modo più corretto. Si consiglia di prendere nota dei tempi di asciugatura dei cicli già eseguiti.

Per evitare l'elettricità statica al termine del ciclo di asciugatura:

- Aggiungere un ammorbidente nel ciclo di lavaggio.

- Utilizzare un ammorbidente speciale per asciugabiancheria.

Quando il programma di asciugatura è terminato, rimuovere immediatamente la biancheria.

ASCIUGATURA AGGIUNTIVA

Se al termine del programma di asciugatura la biancheria è ancora umida, selezionare un ulteriore ciclo di asciugatura breve.

AVVERTENZA!

Per evitare pieghe sui tessuti o restringimenti degli indumenti, non asciugare eccessivamente la biancheria.

PULIZIA E CURA

AVVERTENZA!

Scollegare l'apparecchiatura dall'alimentazione di rete prima di pulirla.

TRATTAMENTO ANTICALCARE

L'acqua che si usa contiene calcare. Se necessario, usare un decalcificatore dell'acqua per eliminare il calcare. Utilizzare un prodotto apposito per lava-biancherie. Osservare le istruzioni riportate sulle confezioni dei produttori. Farlo separatamente dal lavaggio.

PULIZIA ESTERNA

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici.

ATTENZIONE

Non utilizzare alcol, solventi o prodotti chimici.

PULIZIA DI MANTENIMENTO

Con i programmi a bassa temperatura è possibile che parte del detergente resti nel cesto. Eseguire regolarmente una pulizia di mantenimento. A tal fine:

• Togliere la biancheria dal cesto.
• Selezionare il programma di lavaggio più caldo per il cotone.
• Usare una quantità corretta di detersivo in polvere con caratteristiche biologiche.

Dopo ogni lavaggio, tenere l'oblò aperto per un momento per evitare muffa e odori sgradevoli.

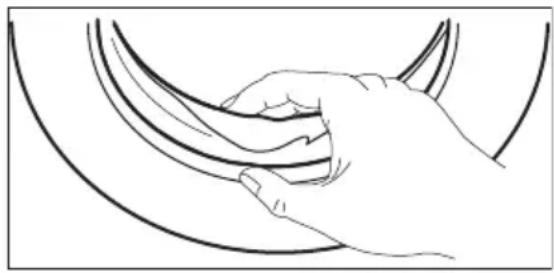

GUARNIZIONE DELL'OBLÒ

Controllare regolarmente la guarnizione e rimuovere tutti gli oggetti presenti nella parte interna.

CESTO

Controllare regolarmente il cesto per evitare la formazione di calcare e ruggine. Utilizzare soltanto prodotti adatti a rimuovere la ruggine dal cesto.

Per farlo:

• Pulire il cesto con un prodotto adatto all'acciaio inossidabile.
• Avviare un programma breve per coto- ne alla massima temperatura con una quantità ridotta di detersivo.

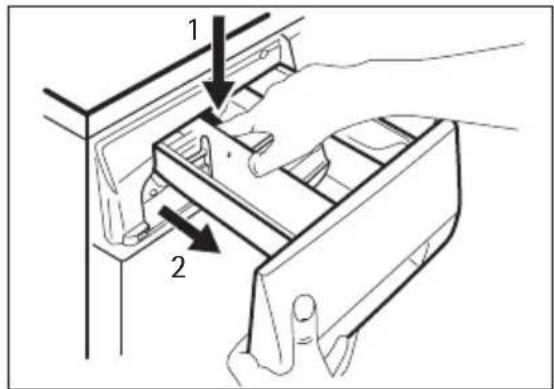

CONTENITORE DEL DETERSIVO

Per pulire il contenitore:

1. Premere la leva.

2. Estrarre il contenitore.

3. Rimuovere la parte superiore dello scomparto per additivi liquidi.

4. Lavare tutte le parti con acqua.

5. Pulire il vano del contenitore con uno spazzolino.

6. Reinserire il contenitore nel vano.

POMPA DI SCARICO

Controllare regolarmente la pompa di scarico e accertarsi che sia pulita.

Pulire la pompa se:

• L'apparecchiatura non scarica l'acqua.
- Il cesto non può girare.
• L'apparecchiatura emette un rumore anomalo a causa del blocco della pompa di scarico.
- Il display mostra un codice di allarme a causa del problema con lo scarico dell'acqua.

AVVERTENZA!

1. Scollegare la spina dalla presa di corrente.
2. Non togliere il filtro durante il funzionamento dell'apparecchiatura. Non pulire la pompa di scarico se l'acqua presente nell'apparecchiatura è calda. L'acqua deve essere fredda per pulire la pompa di scarico.

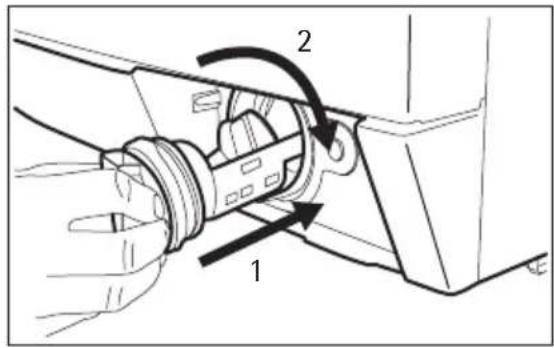

Per pulire la pompa di scarico:

1. Aprire la porta della pompa di scarico.

2. Tirare l'inserto per estarlo.

3. Sistemare un contenitore sotto il vano della pompa di scarico per raccogliere l'acqua che fuoriesce.

4. Premere le due leve e tirare in avanti il condotto di scarico per permettere all'acqua di fuoriuscire.

5. Quando il contenitore è pieno d'acqua, rimettere il condotto di scarico in posizione e svuotare il contenitore. Ripetere i passaggi 4 e 5 finché non fuoriesce più acqua della pompa di scarico.

6. Tirare il condotto di scarico e ruotare il filtro per rimuoverlo.

7. Rimuovere la lanugine e gli oggetti dalla pompa.

8. Assicurarsi che il girante della pompa possa girare. Se ciò non è possibile, contattare il centro di assistenza.

Potrebbe essere necessario pulire i filtri quando:

• L'apparecchiatura non carica acqua.
• L'apparecchiatura carica acqua troppo a lungo.

1. Pulire il filtro al di sotto del rubinetto dell'acqua e reinserirlo nella pompa nelle speciali guide.
2. Accertarsi di chiudere correttamente il filtro per evitare perdite.
3. Reinserire l'inserto e chiudere l'oblò della pompa di scarico.

- La spia del tasto 4 lampeggia e il display mostra l'allarme corrispondente. Consultare la sezione "Risoluzione dei problemi".

AVVERTENZA!

Scollegare la spina dalla presa di corrente.

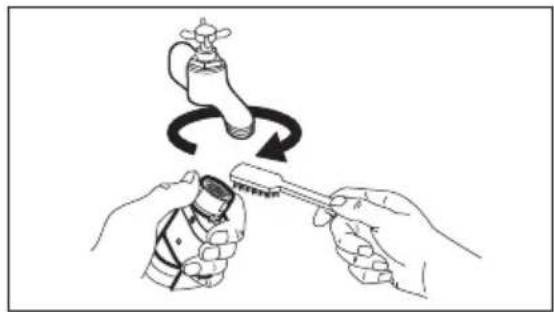

Per pulire i filtri d'ingresso dell'acqua:

1. Chiudere il rubinetto dell'acqua.
2. Rimuovere il tubo di carico dell'acqua dal rubinetto.
3. Pulire il filtro nel tubo di carico dell'acqua con uno spazzolino duro.

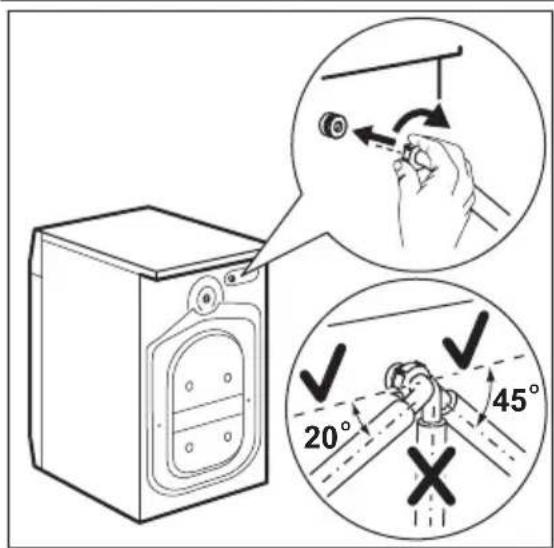

4. Togliere il tubo di carico dell'acqua situato dietro l'apparecchiatura.
5. Pulire il filtro nella valvola con uno spazzolino duro o un asciugamano.
6. Rimontare il tubo di carico dell'acqua. Assicurarsi che gli attacchi siano ben chiusi per impedire perdite.
7. Aprire il rubinetto dell'acqua.

SCARICO DI EMERGENZA

In caso di guasto, l'apparecchiatura non è in grado di scaricare l'acqua.

In tal caso, eseguire i punti da (1) a (6) di "Per pulire la pompa di scarico".

Rimontare il condotto di scarico e chiudere l'inserto della pompa di scarico.

Quando si scarica l'acqua utilizzando la procedura di scarico di emergenza, è necessario attivare il sistema di scarico.

1. Versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.

2. Avviare il programma per scaricare l'acqua.

PRECAUZIONI ANTIGELO

Se si installa l'apparecchiatura in un luogo in cui la temperatura può scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e la pompa di scarico.

1. Scollegare la spina dalla presa di corrente.
2. Chiudere il rubinetto dell'acqua.
3. Rimuovere il tubo di carico dell'acqua
4. Sistemare le due estremità del tubo di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.
5. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza
6. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature.

RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se ciò non è possibile, contattare l'assistenza tecnica.

In alcuni casi, sono emessi i segnali acustici e il display mostra un codice di allarme:

• E10 - L'apparecchiatura non carica acqua.
• E20 - L'apparecchiatura non scarica l'acqua.

• E40 - Il coperchio dell'apparecchiatura è aperto o non è chiuso correttamente.
• EFO - Il dispositivo antiallagamento è attivo.

AVVERTENZA!

Spegnere l'apparecchiatura prima di eseguire i controlli.

Problema Possibile causa Possibile soluzione
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso.	Aprire il rubinetto dell'acqua.
Il tubo di carico dell'ac-qua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
I filtri del tubo di carico dell'acqua sono ostruiti.		Pulire i filtri. Fare riferimento a "Pulizia e cura".
Il rubinetto dell'acqua è intasato o incrostato di calcare.		Pulire il rubinetto dell'acqua.
Il tubo di carico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
La pressione dell'acqua è troppo bassa.		Contattare l'ente erogatore locale.
L'apparecchiatura non scarica l'ac-qua.	Il tubo di scarico dell'ac-qua è danneggiato.	Accertarsi che il tubo di scarico dell'acqua non sia danneggiato.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di sca-rico. Fare riferimento a "Pulizia e cura".
Il tubo di scarico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
È stato selezionato un programma di lavaggio senza fase di scarico.		Impostare il programma di scari-co.
La funzione No cent. fi-nale è attiva.		Impostare il programma di scari-co.
L'oblò dell'appa-recchiatura è aperto o non è chiuso correttamente.	Chiudere l'oblò correttamente.
Il dispositivo anti-allagamento è attivo.	• Scollegare l'apparecchiatura.	• Chiudere il rubinetto dell'acqua.• Contattare il Centro di Assistenza.
La fase di centrifuga non funziona.	La fase di centrifuga è disattivata.	Impostare il programma di centrifuga.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di scarico. Fare riferimento a "Pulizia e cura".
Problemi di equilibrio con il carico di biancheria.		Sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.
Il programma non si avvia.	La spina non è inserita nella presa di alimentazione.	Inserire la spina di alimentazione.
Un fusibile del quadro elettrico di casa è bruciatò.		Sostituire il fusibile.
Non è stato premuto il tasto 4 .		Premere il tasto 4 .
È stata impostata la partenza ritardata.		Per avviare immediatamente il programma, annullare la partenza ritardata.
La funzione di Sicurezza bambini è attivata.		Disattivazione della funzione Sicurezza bambini.
Presenza di acqua sul pavimento.	Perdite dagli attacchi dei tubi dell'acqua.	Verificare che gli attacchi siano chiusi bene.
Perdite dalla pompa di scarico.		Accertarsi che il filtro della pompa di scarico sia chiuso.
Il tubo di scarico dell'acqua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
Non è possibile aprire l'oblò del-l'apparecchiatura.	Il programma di lavaggio è in corso.	Lasciar terminare il programma di lavaggio.
	C'è dell'acqua nel cesto.	Impostare il programma di scarico o di centrifuga.
L'apparecchiatura emette un rumore anomalo.	Livellamento errato dell'apparecchiatura.	Regolare il livellamento dell'apparecchiatura. Fare riferimento alla sezione "Installazione".
Non è stato tolto l'imballaggio e/o i bulloni per il trasporto.		Togliere l'imballaggio e/o i bulloni per il trasporto. Fare riferimento alla sezione "Installazione".
Il carico è molto ridotto. Aggiungere altri capi nel cesto.
L'apparecchiatura carica e scarica immediatamente l'acqua.	L'estremità del tubo di scarico è posizionata troppo in basso.	Accertarsi che il tubo di scarico sia nella posizione corretta.
I risultati del lavaggio non sono soddisfacenti.	Il detersivo utilizzato non era sufficiente o giusto.	Aumentare la dose di detersivo o utilizzare un altro prodotto.
Non sono state eliminate le macchie difficili prima di lavare la biancheria.		Pretrattare le macchie difficili usando i prodotti speciali reperibili in commercio.
È stata impostata la temperatura errata.		Accertarsi di impostare la temperatura corretta.
Carico eccessivo. Ridurre il carico di biancheria.
L'apparecchiatura non asciuga o l'asciugatura non è soddisfacente.	Il rubinetto dell'acqua è chiuso.	Aprire il rubinetto.
Il filtro di scarico è ostruito.		Pulire il filtro di scarico.
È stata introdotta troppa biancheria nel cesto.		Ridurre il carico di biancheria.
È stato impostato un livello di asciugatura o un tempo di asciugatura er-rato.		Impostare un tempo di asciugatura aggiuntivo.
La biancheria è piena di lanugine di diversi colori.	I capi lavati nel precedente ciclo hanno rila-sciato lanugine di colore diverso.	• La fase di asciugatura aiuta a eliminare parte della lanugine.• Pulire gli indumenti con un le-va pelucchi.
Se vi è una grande quantità di lanugine al'interno del cesto, ripetere la procedura più volte.		• Pulire il cesto vuoto, la guarnizione e l'oblò con uno straccio bagnato.• Impostare un ciclo di risciac-quo• Mettere uno straccio di lana o pile nel cesto.• Impostare un ciclo di asciugatura di 10 minuti• Rimuovere il panno di lana usato.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto.

In caso di ricomparsa dell'anomalia, contattare il centro di assistenza.

Se il display mostra altri codici di allarme, contattare il Centro di Assistenza.

INSTALLAZIONE

KIT PIASTRE DI FISSAGGIO (405517114)

Disponibile presso il vostro distributore autorizzato.

Se si installa l'apparecchiatura su di uno zoccolo, fissarla nelle piastre di fissaggio. Leggere attentamente le istruzioni fornite con il kit.

DISIMBALLAGGIO

1. Utilizzare i guanti. Togliere la pellicola esterna. Se necessario, servirsi di un taglierino.
2. Togliere la parte superiore del cartone.
3. Togliere i materiali di imballaggio in polistirolo.
4. Togliere la pellicola interna.

1. Aprire l'oblò. Rimuovere il polistirolo dalla guarnizione dell'oblò e tutti i pezzi dal cesto.

2. Appoggiare sul pavimento, dietro l'apparecchiatura, uno degli elementi di imballaggio in polistirolo. Sistema-re il lato posteriore dell'apparecchi- tura sul polistirolo, facendo attenzio-ne. Assicurarsi di non danneggiare i tubi.

3. Togliere la protezione di polistirolo dal fondo.

4. Sollevare l'apparecchiatura in posizione verticale.

5. Staccare il cavo di alimentazione e il tubo di scarico dagli appositi supporti.

1. Togliere i tre bulloni. Utilizzare la chiave fornita con l'apparecchiatura.
2. Estrarre i distanziatori in plastica.

1. Inserire i tappi di plastica nei fori. I tappi sono disponibili nel sacchetto del libretto di istruzioni.

AVVERTENZA!

Prima di installare l'apparecchiatura, rimuovere tutto il materiale di imballaggio e i bulloni per il trasporto.

Consigliamo di conservare l'imballaggio e i bulloni per il trasporto per quando si sposta l'apparecchiatura.

• Installare l'apparecchiatura su un pavimento piano e solido.
• Accertarsi che la moquette non impedisca la circolazione dell'aria sotto l'apparecchiatura.
  • Assicurarsi che l'apparecchiatura non tocchi la parete o altre unità
• Allentare o stringere i piedini per regolare il livello. Una corretta regolazione del livello dell'apparecchiatura impedisce la vibrazione, rumore e movimento della suddetta durante il suo funzionamento.

• L'apparecchiatura deve essere in piano ed appoggiata in modo stabile.

ATTENZIONE

Non mettere cartone, legno o materiali equivalenti sotto i piedini dell'apparecchiatura per regolarne il livello.

TUBO DI CARICO DELL'ACQUA

- Collegare il tubo all'apparecchiatura. Ruotare il tubo di carico solo a sinistra o a destra. Allentare il dado ad anello per sistemarlo nella posizione corretta.

- Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con filettatura 3/4".

ATTENZIONE

Accertarsi che non vi siano perdite negli attacchi.

Non usare una prolunga se il tubo di carico dell'acqua è troppo corto. Contattare il centro di assistenza per sostituire il tubo di carico dell'acqua.

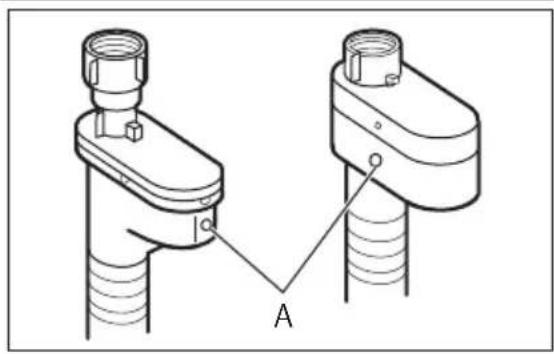

Dispositivo Acqua-stop

Il tubo di carico dell'acqua dispone di un dispositivo Acqua-stop. Questo dispositivo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento del tubo. Il settore rosso nella finestra «A» mostra questo problema. In tal caso, chiudere il rubinetto dell'acqua e contattare il centro di assistenza per sostituire il tubo.

SCARICO DELL'ACQUA

Vi sono diverse procedure per collegare il tubo di scarico:

Con la guida del tubo di plastica.

Senza la guida del tubo di plastica.

• Sul bordo di un lavandino.
• Accertarsi che la guida in plastica non si muova durante lo scarico dell'apparecchiatura. Collegare la guida al rubinetto dell'acqua o la parete.

• A un tubo fisso dotato di sfiato.

Fare riferimento all'immagine. Direttamente all'interno di una conduttura di scarico a un'altezza non inferiore ai 60 cm e non superiore ai 100 cm. La parte finale del tubo di scarico deve sempre essere ventilata, ad esempio il diametro interno della conduttura di scarico deve essere superiore rispetto al diametro esterno del tubo di scarico.

• A un sifone di scarico.

Fare riferimento all'immagine. Sistemare il tubo di scarico nel sifone e serrarlo con un fermo. Accertarsi che il tubo di scarico formi una curva ascendente onde evitare che particelle residue passino dal lavandino all'apparecchiatura.

- Direttamente in una conduttura di scarico incassata nel muro del locale e serrare con un fermo.

È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il centro assistenza per l'altro tubo di scarico e la prolunga.
