MANUALE UTENTE IK28010Z ELECTROLUX

istruzioni per l'uso

Fridge

Réfrigérateur

Kühlschrank

Frigorifero

IK280010ZL

IK280010ZR

IK28010Z

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 49

Pannello dei comandi 51

Primo utilizzo 53

Utilizzo quotidiano 54

Consigli e suggerimenti utili 58

Pulizia e cura 59

Cosa fare se... 61

Dati tecnici 63

Installazione

Considerazioni ambientali 64

Con riserva di modifiche

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il ca-

vo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

Attenzione Accertarsi che le aperture di ventilazione non siano ostruite.

- L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.

- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrina- mento.

- Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione del- l'apparecchiatura, assicurarsi che nessu-

no dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- Evitare fiamme libere e scintille

– Aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

!

Avvertenza Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.
6. L'apparecchiatura non deve essere messo in funzione senza il coprilampada interno ^16) della luce interna.

- Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

- Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.

- Evitare un'esposizione prolungata del-l'apparecchiatura alla luce solare diretta.

- Lampadine ^17) utilizzate in questa appa-recchiatura sono lampadine speciali sele-zionate per essere usate unicamente ne-

gli elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

- Non collocare pentole calde sulle parti in plastica dell'apparecchio.

- Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.

- Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. ^18)

- Gli alimenti congelati non devono essere ricongelati una volta scongelati.

- Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.

- Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.

- Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.

- I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
• Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

- Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al

negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

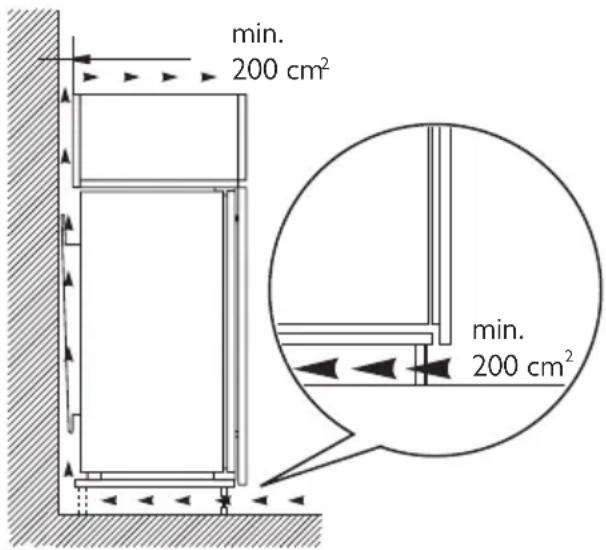

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. ^19)

Assistenza tecnica

- Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente

PANNELLO DEI COMANDI

da elettricisti qualificati o da personale competente.

- Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vici-no allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo 🚙 sono riciclabili.

1 Display
2 Tasto Temperatura più calda
3 Tasto Temperatura più fresca
4tastoOK
5tastoMode
6tastoON/OFF

È possibile modificare le impostazioni audio predefinite dei tasti e impostarle con un volume più alto premendo contemporaneamente il tasto Mode ed il tasto temperatura più fresca per alcuni secondi. La modifica è reversibile.

Display

17 88 min 88°

1 Funzione timer
2 funzioneShopping
3 funzioneDrinks Chill
4 funzioneFast Freeze
5 Funzione Sicurezza bambini
6 Indicatore allarme
7 Indicatore della temperatura

Accensione

Per accendere l'apparecchiatura procedere come segue:

1. Inserire la spina nella presa di alimentazione.
2. Premere il tasto ON/OFF se il display è spento.
3. Il segnale acustico d'allarme potrebbe attivarsi dopo alcuni secondi. Per resettare l'allarme, consultare la se- zione "Allarme di alta temperatura".
4. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita.
   Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperatura".

Spegnimento

Per spegnere l'apparecchiatura, procedere come segue:

1. Premere il tasto ON/OFF per 5 secondi.
2. Il display si spegne.
3. Per scollegare l'apparecchiatura dalla corrente elettrica, staccare la spina dalla presa di alimentazione.

Regolazione della temperatura

È possibile regolare la temperatura impostata del frigorifero, premendo il tasto temperatura.

Impostare la temperatura predefinita:

• +5°C per il frigorifero
Gli indicatori della temperatura visualizzano la temperatura impostata.

La temperatura impostata verrà raggiunta entro 24 ore.

Importante Dopo un'interruzione di corrente la temperatura impostata rimane in memoria.

funzioneShopping

Se occorre inserire una grande quantità di alimenti nel frigorifero, per esempio al ritorno dalla spesa, è consigliabile attivare la funzione Shopping per raffreddare più rapidamente gli alimenti introdotti nel frigorifero e non far intiepidire i cibi già presenti al suo interno.

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.
   L'indicatore Shopping lampeggia.
   L'indicatore della temperatura del frigorifero visualizza la temperatura impostata di +3°C.
2. Premere il tasto OK per confermare.
   La spia Shopping viene visualizzata.
   La funzione Shopping si disattiva automaticamente dopo circa 6 ore.
   Per disattivare la funzione prima dello spe- gnimento automatico:
3. Premere il tasto Mode fino a quando la spia Shopping lampeggia.
4. Premere il tasto OK per confermare.
5. La spia Shopping si spegne.

Importante La funzione si disattiva selezionando un'impostazione di temperatura per il frigorifero diversa.

FunzioneFast Freeze

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.
   La spia Fast Freeze lampeggia.
   L'indicatore della temperatura del con- gelatore visualizza il simbolo [ ] .

2. Premere il tasto OK per confermare.

La spiaFast Freeze viene visualizzata.

Viene avviata un'animazione.

Questa funzione si arresta automaticamente dopo 52 ore.

Per disattivare la funzione prima dello spe- gnimento automatico:

1. Premere il tasto Mode fino a quando la spia Fast Freeze lampeggia.
2. Premere il tasto OK per confermare.
3. La spia Fast Freeze si spegne.

Importante La funzione si disattiva selezionando un'impostazione di temperatura per il congelatore diversa.

FunzioneDrinks Chill

La funzione Drinks Chill Minute Minder deve essere usata per impostare un segnale acustico in un preciso momento, utile per esempio quando una pietanza richiede il raffreddamento di alimenti misti per un certo periodo di tempo o quando è necessario un promemoria per non dimenticare le bottiglie messe in frigorifero per un raffreddamento rapido.

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente. La spia Drinks Chill lampeggia. Il timer visualizza il valore impostato (30 minuti) per alcuni secondi.

2. Premere il tasto Regolatore timer per modificare il valore impostato da 1 a 90 minuti.

3. Premere il tasto OK per confermare. La spia Drinks Chill viene visualizzata. Il Timer inizia a lampeggiare (min).

Al termine del conto alla rovescia la spia Drinks Chill lampeggia e viene emesso un segnale acustico:

1. Estrarre le eventuali bevande dal vano congelatore.
2. Premere il tasto OK per spegnere il se- gnale acustico e porre fine alla funzione.

È possibile disattivare la funzione in qualsiasi momento durante il conto alla rovescia:

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accurata-mente.

1. Premere il tasto Mode fino a quando la spia Drinks Chill lampeggia.
2. Premere il tasto OK per confermare.
3. La spia Drinks Chill si spegne.
   È possibile modificare l'ora in qualsiasi momento e prima della fine premendo il tasto Raffreddamento Temperatura ed il tasto Riscauldamento Temperatura.

Funzione Sicurezza Bambini

Per evitare che i tasti vengano premuti accidentalmente, selezionare la funzione Sicurezza Bambini.

Per attivare la funzione:

1. Premere il tasto Mode fino a quando non appare l'icona corrispondente.
2. L'indicatore Sicurezza Bambini lampeggia.
3. Premere il tasto OK per confermare. Viene visualizzato l'indicatore Sicurezza Bambini.

Per disattivare la funzione:

1. Premere il tasto Mode fino a quando l'indicatore Sicurezza Bambini non lampeggia.
2. Premere il tasto OK per confermare.
3. L'indicatore Sicurezza Bambini si spe-gne.

Allarme porta aperta

Se la porta è lasciata aperta per alcuni minuti, viene emesso un segnale acustico. Le condizioni di allarme della porta aperta sono indicate da:

• indicatore allarme lampeggiante
• segnale acustico

Al ripristino delle condizioni normali (porta chiusa), l'allarme si interrompe.

Durante l'allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto.

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

UTILIZZO QUOTIDIANO

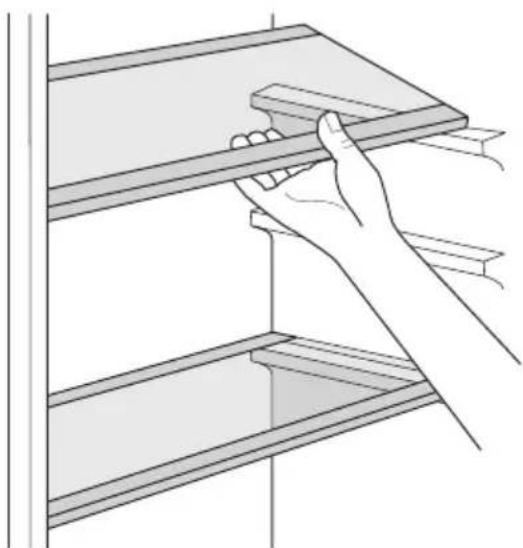

Ripiani mobili

Le pareti del frigorifero sono equipaggiate con una serie di guide che permettono di collocare i ripiani nella posizione desiderata. Per un migliore sfruttamento dello spazio, i semiripiani anteriori possono essere collo- cati sopra a quelli posteriori.

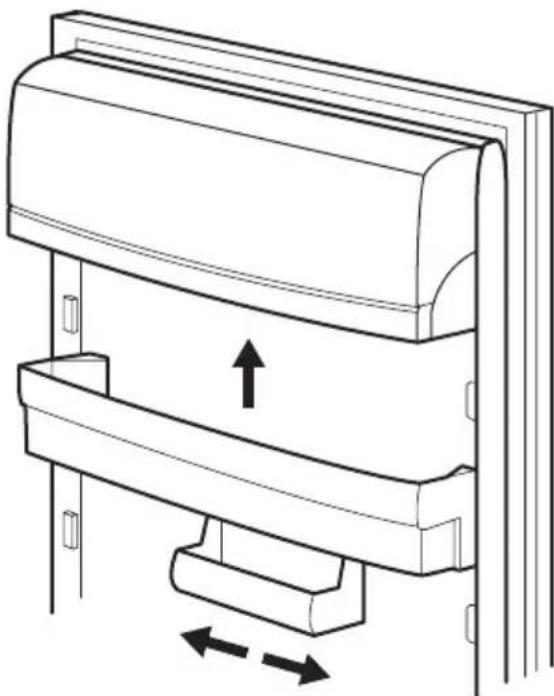

Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti. Per regolare l'altezza, procedere come segue: tirare delicatamente il ripiano nella direzione indicata dalle frecce fino a sganciarlo, quindi riposizionarlo dove necessario.

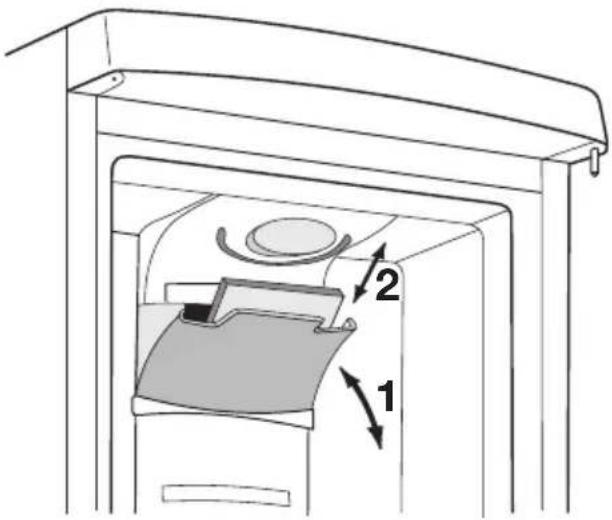

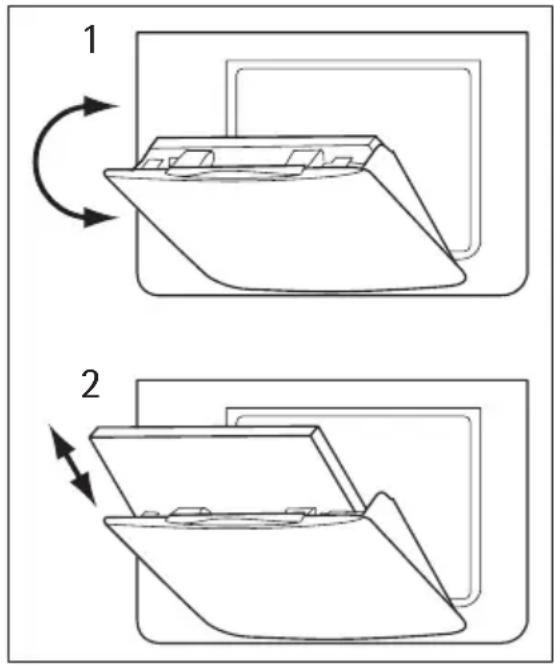

Filtro dell'aria al carbone

L'apparecchiatura è dotata di un filtro al carbone posizionato dietro un flap nella parete posteriore del vano frigorifero. Il filtro purifica l'aria eliminando gli odori sgradevoli nel vano del frigorifero e Natura-Fresh 0°C migliorando ulteriormente la qualità di conservazione.

Importante Durante il funzionamento, tenere sempre chiuso il flap di ventilazione aria.

TasteGuard™

Congelazione di alimenti freschi

Il vano congelatore è adatto alla congelazione di alimenti freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare alimenti freschi, attivare la funzione Fast Freeze almeno 24 ore prima di introdurli nel vano congelatore.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta, un'eti-

chetta presente sulle pareti interne dell'apparecchiatura.

Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare per tutta la durata del processo.

Al termine del processo di congelamento, ritornare alla temperatura richiesta (vedere "Funzione Fast Freeze").

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura dure- rà più a lungo.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di salita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scomparto NaturaFresh 0°C

Nello scomparto NaturaFresh 0°C la temperatura viene controllata automaticamente. Resta costantemente a circa 0 °C e non richiede regolazioni.

La temperatura di conservazione costante di circa 0 °C e l'umidità relativa compresa tra il 45 e il 90% forniscono condizioni ottimali per i vari tipi di alimenti.

Importante

E' possibile, pertanto, conservare svariati alimenti freschi nello NaturaFresh 0°C scomparto, dove avranno una durata almeno tripla ed una qualità migliore rispetto a quella dei normali scomparti del frigorifero. Ciò consente di conservare una maggiore quantità di alimenti freschi. Il sapore, il grado di freschezza, la qualità e i valori nutrizionali (vitamine e sali minerali) vengono ben mantenuti. Il calo ponderale di frutta e verdura si riduce. e gli alimenti apportano un maggiore valore nutrizionale.

Importante

Lo scomparto NaturaFresh 0°C è anche idoneo allo scongelamento degli alimenti. In questo caso gli alimenti scongelati possono essere conservati fino a due giorni.

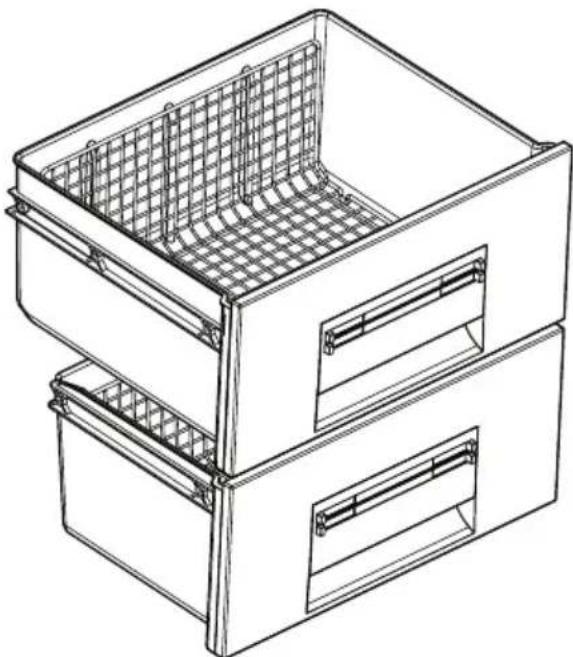

Controllo dell'umidità

Entrambi i cassetti possono essere utilizzati in base alle condizioni di conservazione desiderate, in modo reciprocamente indipendente riguardo al livello di umidità.

Ciascun cassetto viene regolato separata- mente e il controllo viene effettuato utiliz- zando il dispositivo di scorrimento che si trova sulla parte anteriore del cassetto.

• "Secco": umidità relativa bassa - fino al 50%
  Questo livello di umidità viene raggiunto quando entrambi i dispositivi di scorri- mento vengono impostati sulla posizione e le aperture di ventilazione sono tutte aperte.
• "Umido": umidità relativa elevata - fino al 90%
  Questo livello di umidità viene raggiunto quando entrambi i dispositivi di scorri- mento vengono impostati sulla posizione
  e le aperture di ventilazione sono chiuse. L'umidità viene mantenuta e non può fuoriuscire.

Tempi di conservazione nello NaturaFresh scomparto per alimenti freschi

Tipo di alimento	Regolazione dell'umidità	Tempo di conservazione
Cipolla		fino a 5 mesi
Burro		fino a 1 mese
Grandi tagli di carne di maiale		fino a 10 giorni
Manzo, cervo, piccoli tagli di carne di maiale, pollame		fino a 7 giorni
Salsa di pomodoro		fino a 4 giorni
Pesce, molluschi, prodotti a base di carne cotti		fino a 3 giorni
Frutti di mare cotti		fino a 2 giorni
Insalata, verdure Carote, er-bette, cavolini di Bruxelles, sedano		fino a 1 mese
Carciofi, cavolfiori, cicoria, lat-tuga iceberg, indivia, valeriana, lattuga, porri, radicchio		fino a 21 giorni
Broccoli, cavolo cinese, cavolo verde, cavolo cappuccio, rava-nelli, verza		fino a 14 giorni
Piselli, rapa		fino a 10 giorni
Cipollotti, ravanelli, asparagi, spinaci		fino a 7 giorni
Frutta 1) Pere, datteri (freschi), fragole, pesche 1)		fino a 1 mese
Prugne 1) rabarbaro, uva spina	"umido"	fino a 21 giorni
Mele (che non risentono del freddo), mele cotogne	"umido"	fino a 20 giorni
Albicocche, ciliegie	"umido"	fino a 14 giorni
Susine damaschine, uva	"umido"	fino a 10 giorni
More, ribes	"umido"	fino a 8 giorni
Fichi (freschi)	"umido"	fino a 7 giorni
Mirtilli, lamponi	"umido"	fino a 5 giorni

1) A un maggiore grado di maturazione della frutta corrispondono tempi di conservazione più brevi

Importante

Torte contenenti creme e altri tipi di prodotti di pasticceria possono essere conservati nello NaturaFresh 0°C scomparto per 2 o 3 giorni.

Importante

Non collocare nello NaturaFresh 0°C scomparto:

• frutta sensibile al freddo che deve essere conservata in cantina o a temperatura ambiente, ad esempio ananas, banane, pompelmi, meloni, mango, papaya, arance, limoni, kiwi.
• I tipi di alimenti non indicati sopra devono essere conservati nello scomparto del frigorifero (ad es. tutti i tipi di formaggi, affettati, e così via).

Importante

Il livello di umidità all'interno dei cassetti dipende dal contenuto di umidità presente nella frutta, nelle verdure e negli alimenti

conservati e dalla frequenza di apertura della porta

Il vano NaturaFresh 0°C è anche idoneo allo scongelamento lento degli alimenti. In questo caso gli alimenti scongelati possono essere conservati nello NaturaFresh 0°C scomparto fino a due giorni.

Suggerimenti:

• Controllare la freschezza degli alimenti, soprattutto alla data di scadenza. La qualità e la freschezza influiscono sul tempo di conservazione.
• Il tempo dell'intero ciclo di conservazione dipende dalle condizioni degli alimenti prima della conservazione finale nel frigorifero.
• Occorre sempre confezionare o avvolgere alimenti, frutta o verdure prima della loro conservazione.
• Gli alimenti di origine animale devono essere sempre conservati confezionati e asciutti.
• Gli alimenti ad alto tenore proteico si deteriorano più rapidamente. I frutti di mare,

ad esempio, si deteriorano prima del pesce, che a sua volta si deteriora prima della carne. Conservando gli alimenti in uno NaturaFresh 0°C scomparto, il tempo di conservazione relativo all'alimento può essere aumentato anche di tre volte senza perdita di qualità.

- Tutti gli alimenti conservati in uno Natura-Fresh 0°C scomparto devono essere rismossi dai cassetti circa 15-30 minuti prima del consumo, in particolare la frutta e le verdure da consumare senza ulteriore cottura. A temperatura ambiente frutta e verdure acquisiscono una consistenza e un sapore migliori.

Vaschetta

Gli scaffali all'interno del cassetto permettono la libera circolazione dell'aria e quindi una migliore conservazione dei cibi.

Il comparto ha dei fermi che impediscono ai cassetti di cadere quando vengono completamente aperti.

Per estrarre i cassetti (ad esempio per la pulizia), tirarli fuori fino al raggiungimento dei fermi, quindi sollevarli ed estrarli. .

CONSIGLI E SUGGERIMENTI UTILI

Consigli per il risparmio energetico

- Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.

- Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

Consigli per la refrigerazione di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare se emana un odore forte

- posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;

- si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Consigli per la conservazione dei surgelati

Per ottenere i migliori risultati con questo apparecchio:

• accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;
• fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;
• non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.
• Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.
• Non superare il periodo di conservazione indicato dal produttore.

PULIZIA E CURA

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchiatura deve essere pulita regolarmente:

• lavare l'interno e gli accessori con acqua tiepida e sapone neutro.
• ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido lo sporco e i residui.
• risciacquare e asciugare accuratamente.

Importante Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

Per la pulizia dell'interno, non usare detergenti, polveri abrasive, prodotti con forti

profumazioni o cere lucidanti, che potrebbero danneggiare la superficie e lasciare un odore intenso.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendo ne i consumi di energia.

Lo scaffale più basso, che divide il comparto più freddo dal comparto NaturaFresh 0°C, può essere rimosso solo per la pulizia. Per rimuoverlo, tirare il cassetto tenendolo diritto.

Le coperture sopra i cassetti nei comparti possono essere estratte per la pulizia.

Importante

Per fare in modo che il comparto Natura-Fresh 0°C funzioni perfettamente, lo scaffale più basso e le coperture devono essere rimessi nella loro posizione originale dopo la pulizia.

Importante Evitare di danneggiare il sistema refrigerante.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente. Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sostituzione del filtro al carbone

Il filtro al carbone contribuisce a ridurre gli odori all'interno del frigorifero limitando il rischio di aromi indesiderati negli alimenti che assorbono facilmente gli odori Per garantire il massimo rendimento, sostituire il filtro al carbone ogni anno. I nuovi filtri dell'aria attivi sono disponibili presso il distributore di zona.

•

1 2

Il filtro dell'aria viene collocato dietro al flap e possono essere raggiunti tirando il flap verso l'esterno (1)

• estrarre dalla fessura il filtro dell'aria consumato.
• inserire nella fessura il nuovo filtro dell'aria (2)
• Chiudere il coperchio del flap. Il filtro dell'aria è un accessorio soggetto a consumo e come tale escluso dalla garanzia.

Importante Durante il funzionamento, tenere sempre chiuso il flap di ventilazione aria.

Il filtro dell'aria deve essere manipolato con cautela per non graffiare la superficie.

Sbrinamento del vano frigorifero

Lo sbrinamento del comparto frigorifero è automatico.

L'acqua che si forma in tal modo scorre in un recipiente sul compressore e poi evapora. Tale recipiente non può essere rimosso.

Sbrinamento del congelatore

È normale che intorno allo scomparto superiore si formi, con il tempo, uno strato di brina.

Importante Quando tale strato raggiunge uno spessore di ca. 3-5 mm, il vano congelatore deve essere sbrinato.

Procedere come segue:

1. Spegnere l'apparecchio.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.
3. Aprire la porta.
4. Una volta completato lo sbrinamento, asciugare accuratamente l'interno.
5. Accendere l'apparecchio.
6. Impostare il regolatore di temperatura al livello di massimo raffreddamento e lasciare in funzione l'apparecchio per due o tre ore.
7. Reintrodurre nel congelatore gli alimenti precedentemente rimossi.

Avvertenza Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Un innalzamento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

- scollegare l'apparecchio dalla rete elettrica

• rimuovere tutto il cibo
• sbrinare ^20) e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evita-re che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

COSA FARE SE...

Avvertenza Prima di eseguire la ricerca guasti, estrarre la spina dalla presa di alimentazione. Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Importante Durante l'uso alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile	causa Soluzione
L'apparecchiatura è ru-morosa	L'apparecchiatura non è appoggiata in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tutti e quattro i piedini devono es-sere a contatto con il pavimento)
L'apparecchio non fun-ziona. La lampadina non si accende.	L'apparecchio è spento. Accendere	l'apparecchiatura.
La spina non è inserita corretta-mente nella presa di alimentazione.		Inserire correttamente la spina nella presa di alimentazione.
L'apparecchio non riceve cor-rente. Assenza di tensione nella presa di alimentazione.		Collegare alla presa di alimentazione un altro apparecchio elettrico.Rivolgersi ad un elettricista qualifi-cato.
La lampadina non si ac-cende.	La lampadina è in modalità stand-by.	Chiudere e riaprire la porta.
	La lampada è difettosa.	Fare riferimento alla sezione "So-stituzione della lampadina".
Il compressore rimane sempre in funzione.	La temperatura non è impostata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.		Consultare la sezione "Chiusura della porta".
La porta viene aperta troppo fre-quentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di mettere a conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è trop-po alta		Abbassare la temperatura am-biente.
Il compressore non si av- via immediatamente do- po avere premuto la fun- zione Fast Freeze o Shopping o dopo aver cambiato la temperatura.	Si tratta di una situazione del tutto normale che non indica al- cun errore.	Il compressore si avvia dopo un certo periodo di tempo.
Sul pannello posteriore del frigorifero scorre ac- qua.	Durante lo sbrinamento automa- tico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
All'interno del frigorifero scorre acqua.	Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.
Gli alimenti impediscono all'ac- qua di fluire nell'apposito collet- tore.		Evitare di disporre gli alimenti a di- retto contatto con il pannello po- steriore.
Impossibile impostare la temperatura.	È attiva una delle funzioniFast Freeze o Shopping .	Disattivare manualmente la fun- zione Fast Freeze o Shopping , oppure aspettare a impostare la temperatura finché la funzione si disattiva automaticamente. Far ri- ferimento alla funzione "Fast Free- ze o Shopping ".
La temperatura all'inter- no dell'apparecchio è troppo bassa/alta.	Il regolatore della temperatura non è impostato correttamente.	Impostare una temperatura supe- riore/inferiore.
La porta non è chiusa corretta- mente.		Consultare la sezione "Chiusura della porta".
La temperatura degli alimenti è troppo alta.		Prima di mettere a conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti ali- menti contemporaneamente.		Introdurre gli alimenti poco alla volta.
La temperatura nel frigo- rifero è troppo alta.	L'aria fredda non circola corret- tamente all'interno dell'apparec- chio.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.
La temperatura nel vano congelatore è troppo al- ta.	I prodotti sono troppo vicini tra loro.	Disporre i prodotti in modo da consentire una corretta circolazio- ne dell'aria fredda.
Si forma troppa brina. Gli alimenti non sono avvolti cor- rettamente.		Avvolgere correttamente gli ali- menti.
La porta non è chiusa corretta- mente.		Consultare la sezione "Chiusura della porta".
Il regolatore della temperatura non è impostato correttamente.		Impostare una temperatura supe- riore.

Sostituzione della lampadina

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata.

Solo al servizio assistenza è permesso sostituire l'impianto di illuminazione. Contattare il Centro di assistenza locale.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

DATI TECNICI

Nicchia di incasso
Altezza 1780 mm
Larghezza 560 mm
Profondità 550 mm
Tempo di salita 20 h
Tensione 230-240 V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro inter-

no dell'apparecchiatura, e sull'etichetta dei valori energetici.

INSTALLAZIONE

Prima di procedere all'installazione, leggere attentamente le "Informazioni per la sicurezza", che riportano le precauzioni da rispettare per la propria incolumità e il corretto funzionamento dell'apparecchiatura.

Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe climati-ca	Temperatura ambiente
SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

min. 200 cm² min. 200 cm²

Installazione del filtro Taste Guard

Il filtro Taste Guard è un filtro al carbone attivo che assorbe i cattivi odori e permette a tutti gli alimenti conservati di mantenere le proprie caratteristiche organolettiche senza il rischio di contaminazione di odori.

Alla consegna il filtro al carbone è contenuto in una confezione di plastica per garantirne la durata e le caratteristiche. Il filtro deve essere posizionato dietro il flap prima dell'accensione dell'apparecchiatura.

1. Estrarre il flap (1)
2. Rimuovere il filtro dalla confezione di plastica
3. Inserire il filtro nell'alloggiamento posto sul retro del coperchio del flap (2)
4. Chiudere il coperchio del flap

Importante Durante il funzionamento, tenere sempre chiuso il flap di ventilazione aria.

Maneggiare il filtro con attenzione per evitare che eventuali frammenti si stacchino dalla superficie.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio

locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

www.electrolux.com/shop
