MANUALE UTENTE GS60BF221 AEG

48 INFORMAZIONI PER LA SICUREZZA
50 DESCRIZIONE DEL PRODOTTO
51 PANNELLO DEI COMANDI
52 PROGRAMMI
54 OPZIONI
55 PREPARAZIONE AL PRIMO UTILIZZO
58 UTILIZZO QUOTIDIANO
61 PULIZIA E CURA
62 RISOLUZIONE DEI PROBLEMI
65 INSTALLAZIONE
66 DATI TECNICI

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo ♣. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Informazioni: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

Prodotti | Brochure | Libretto istruzioni

Risoluzione dei problemi | Informazioni sui servizi

www.aeg.com

LEGENDA

Avvertenza - Importanti informazioni di sicurezza.
i Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati...

Visitate il webshop su

www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Prima di contattare il centro di assistenza, assicurarsi di avere a portata di mano i seguenti dati. Le informazioni sono riportate sulla targhetta.

Modello

PNC ____

Numero di serie ____

INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

SICUREZZA DEI BAMBINI E DELLE PERSONE VULNERABILI

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza di utilizzare l'apparecchiatura, a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

INSTALLAZIONE

AVVERTENZA!

Questa apparecchiatura deve essere installata da persona qualificata o competente.

• Rimuovere tutti i materiali di imballaggio.
• Non installare e utilizzare l'apparecchiatura se è danneggiata.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0 °C.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

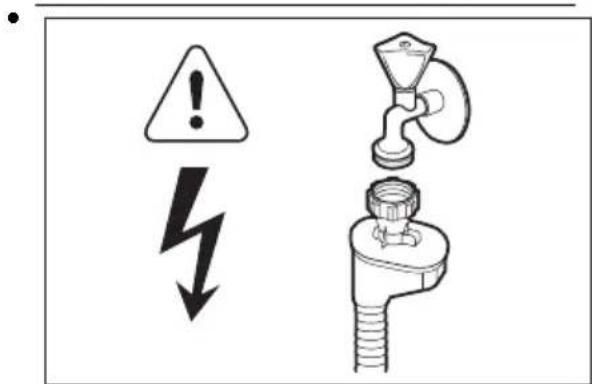

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.

Pericolo di tensione.

Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

- Se il tubo di carico è danneggiato, scollegare immediatamente la spina dalla presa elettrica. Contattare il centro di assistenza per sostituire il tubo di carico dell'acqua.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
- Utilizzare sempre una presa antishock elettrico correttamente installata.
- Non utilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina e il cavo di alimentazione. Contattare il Centro di Assistenza o un elettricista

qualificato per sostituire un cavo dan- neggiato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

USO DELL'APPARECCHIATURA

- L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:

• Cucine di negozi, uffici e altri ambienti di lavoro
• Fattorie
• Clienti di hotel, motel e altri ambienti residenziali
• Bed and breakfast.

AVVERTENZA!

Rischio di lesioni.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.
• Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di caderci.
  • Non sedersi o salire sulla porta aperta.
• I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.
• Non bere o giocare con l'acqua all'interno dell'apparecchiatura.
• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del deter-sivo sulle stoviglie.

AVVERTENZA!

Rischio di scossa elettrica, incendio o ustioni.

- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al

suo interno o nelle immediate vicinan- ze.

• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

SMALTIMENTO

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di alimentazione e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

DESCRIZIONE DEL PRODOTTO

1 2 3 4 13 12 11 10 9 8 7 6 5

1 Piano di lavoro
2 Mulinello sul cielo vasca
3 Mulinello superiore
4 Mulinello inferiore
5 Filtri
6 Targhetta dati
7 Contenitore del sale
8 Selettore della durezza dell'acqua
9 Contenitore del brillantante
10 Contenitore del detersivo
11 Cestello per le posate
12 Cestello inferiore
13 Cestello superiore

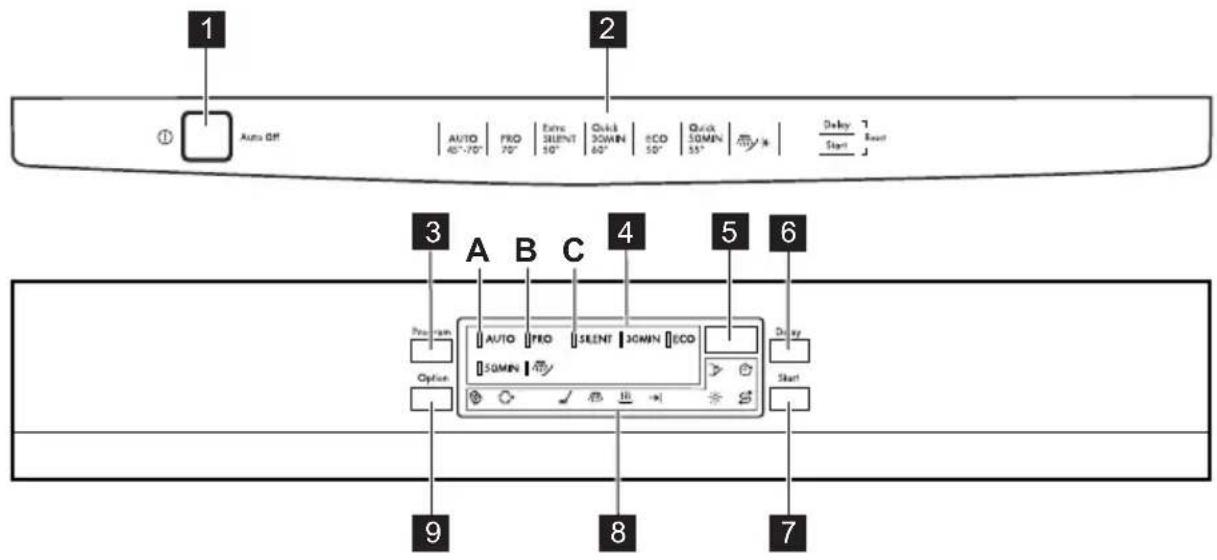

PANNELLO DEI COMANDI

1 2 3 A B C 4 5 6 Program AUTO PRO SLENT SLOW ECO Delay Option 50MIN Start 9 8 7

1 Tasto on/off
2 Guida programma
3 Tasto Program
4 Spie del programma
5 Display

6 Tasto Delay
7 Tasto Start
8 Spie
9 Tasto Option

Spie Descrizione

	Spia della funzione Multitab.
[0741]	Spia della funzione ExtraHygiene.
[4K52]	Spia fasi di lavaggio.
[4603]	Spia fase di risciacquo.
[W754]	Spia della fase di asciugatura.
[2052]	Spia di fine.
	Spia del brillantante. La spia è spenta durante l'e-secuzione del programma.
	Spia del sale. La spia è spenta durante l'esecuzione del programma.
[7784]	Spia della partenza ritardata.
	Spia porta. Si accende quando la porta non è chiu-sa.

PROGRAMMI

Programma Grado di sporcoTipo di carico		Fasi dei programmi Opzioni
AUTO^1)	TuttoStoviglie miste, posate e pentole	PrelavaggioLavaggio 45 °C o 70°C RisciacquiAsciugatura	ExtraHygiene
PRO^2)	Sporco intensoStoviglie miste, posate e pentole	PrelavaggioLavaggio 70 °CRisciacquiAsciugatura
SILENT^3)	Grado di sporconormaleStoviglie e posate	PrelavaggioLavaggio 50 °CRisciacquiAsciugatura
30MIN^4)	Sporco frescoStoviglie e posate	Lavaggio 60 °CRisciacquo	ExtraHygiene
ECO^5)	Grado di sporconormaleStoviglie e posate	PrelavaggioLavaggio 50 °CRisciacquiAsciugatura	ExtraHygiene
50MIN	Grado di sporcoleggeroStoviglie e posate	Lavaggio 55 °CRisciacqui	ExtraHygiene
6)	Tutto Prelavaggio

1) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la temperatura e quantità dell'acqua, il consumo di elettricità e la durata del programma.
2) Questo programma comprende l'opzione ExtraHygiene.
3) Questo è il programma di lavaggio più silenzioso. La pompa funziona a velocità ridotta per diminuire il livello di rumore. Data la bassa velocità, il programma viene allungato.
4) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.
5) Programma standard per gli istituti di prova. Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. Fare riferimento all'opuscolo in dotazione per le informazioni sulle condizioni di prova.
6) Utilizzare questo programma per un risciacquo veloce delle stoviglie. Ciò evita la formazione di cattivi odori all'interno dell'apparecchiatura. Non utilizzare il detersivo con questo programma.

1) Il display indica la durata del programma.
I valori di consumo e di durata possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.
Valori di consumo

Programma1)	Energia elettrica (kWh) Acqua (l)
AUTO	0.9 - 1.7 8 - 15
PRO	1.5 - 1.6 13 - 14
SILENT	1.1 - 1.2 9 - 11
30MIN	0.9 9
ECO	0.9 - 1.0 9 - 11
50MIN	1.0 - 1.2 10 - 11
	0.1 4

OPZIONI

FUNZIONE MULTITAB

Attivare la funzione solo quando si utilizza del detersivo in pastiglie multifunzione. La funzione disattiva l'erogazione di brillantante e sale. Le spie corrispondenti sono spente. La durata del programma può aumentare.

EXTRAHYGIENE

Questa funzione permette di svolgere una migliore azione igienizzante. Durante la fase di risciacquo, la temperatura viene mantenuta a 70°C per 10 - 14 minuti.

ATTIVAZIONE DELLE OPZIONI

- Attivare o disattivare le opzioni prima di avviare un programma. Non è possibile attivare o disattivare le opzioni quando un programma è in corso.

Premere il tasto Op-tion
1 volta on off
2 volte off on
3 volte on on
4 volte off off

Se si smette di utilizzare le pastiglie combinate, prima di iniziare ad utilizzare il detersivo, il brillantante e il sale per lavastoviglie separatamente, eseguire le seguenti operazioni:

1. Disattivare la funzione Multitab.
2. Impostare il decalcificatore dell'acqua sul livello più alto.
3. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
4. Avviare il programma più breve con una fase di risciacquo, senza detersivo e senza piatti.
5. Regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
6. Regolare la quantità di brillantante rilasciata.

PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del decalcificatore dell'acqua preimpostato dalla fabbrica sia conforme alla durezza dell'acqua locale. In caso contrario, regolare il decalcificatore dell'acqua. Contattare l'ente locale di erogazione idrica per conoscere la durezza locale dell'acqua.
2. Riempire il contenitore del sale.
3. Riempire il contenitore del brillantante.
4. Aprire il rubinetto dell'acqua.
5. Potrebbero rimanere dei residui di lavorazione all'interno dell'apparecchiatura. Avviare un programma per eliminarli. Non utilizzare il detersivo e non caricare stoviglie.

Se si utilizza del detersivo in pastiglie multifunzione, attivare la funzione Multitab. Queste pastiglie contengono agenti che incorporano le funzioni di detersivo, brillantante e sale. Assicurarsi che le pastiglie scelte siano adeguate alla la durezza dell'acqua locale. Fare riferimento alle indicazioni riportate sulla confezione dei prodotti.

REGOLARE IL DECALCIFICATORE DELL'ACQUA

L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all'apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell'acqua neutralizza tali minerali.

Il sale per lavastoviglie mantiene il decalcificatore dell'acqua pulito e in buone condizioni. Fare riferimento alla tabella per regolare il decalcificatore dell'acqua sul livello corretto. Ciò assicura che il decalcificatore dell'acqua utilizzi l'esatta quantità di sale per lavastoviglie.

Il decalcificatore dell'acqua deve essere regolato manualmente ed elettronicamente.

Durezza dell'acqua				Regolazione del decalcificatore dell'acqua
Gradi tedeschi (°dH)	Gradi francesi (°fH)	mmol/l Gradi Clarke		Manuale Elet-troni-ca
51 - 70 91 - 125	9.1 - 12.5	64 - 88		21)	10
43 - 50 76 - 90	7.6 - 9.0	53 - 63		21)	9
37 - 42 65 - 75	6.5 - 7.5	46 - 52		21)	8
29 - 36 51 - 64	5.1 - 6.4	36 - 45		21)	7
23 - 28 40 - 50	4.0 - 5.0	28 - 35		21)	6
19 - 22 33 - 39	3.3 - 3.9	23 - 27		21)	51)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	1	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	1	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	1	2
< 4 < 7 < 0.7	< 5			12)	12)

1) Impostazione di fabbrica.

2) Non utilizzare il sale a questo livello.

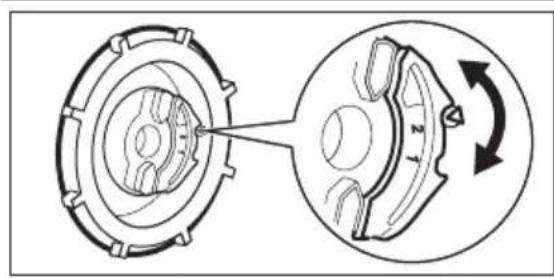

Impostazione manuale

Ruotare il selettore della durezza dell'acqua nella posizione 1 o 2.

Impostazione elettronica

1. Premere il tasto on/off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".
3. Tenere premuti contemporaneamente Delay e Start finché non lampeggiano le spie (A), (B) e (C).

4. Premere Program.

• Le spie (B) e (C) si spengono.
• La spia (A) continua a lampeggiare.
- Il display visualizza l'impostazione del decalcificatore dell'acqua. Esempio: 5 L = livello 5.

1. Premere ripetutamente Program per modificare l'impostazione.

2. Spegnere l'apparecchiatura per confermare.

RIEMPIRE IL CONTENITORE DEL SALE

SALE ZOUT SALT SALZ SEL

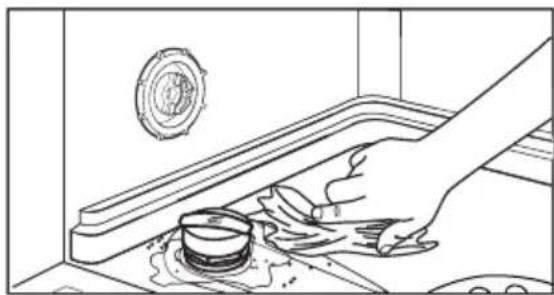

ATTENZIONE

Utilizzare solo sale per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura. Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarla, avviare un programma dopo aver riempito il contenitore del sale.

1. Ruotare il tappo in senso antiorario e aprire il contenitore del sale.
2. Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).
3. Riempire il contenitore del sale.
4. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.
5. Riavvitare il tappo in senso orario per chiudere il contenitore del sale.

Utilizzare solo prodotti brillantanti specifici per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura.

Durante l'ultima fase di risciacquo, il brillantante aiuta ad asciugare le stoviglie senza lasciare striature e macchie.

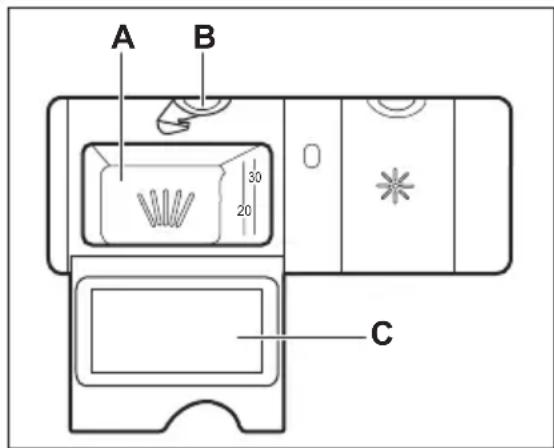

1. Premere il tasto di sgancio (D) per aprire il coperchio (C).
2. Riempire il contenitore del brillantante (A) non oltre il segno di "max.".
3. Rimuovere l'eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.
4. Chiudere il coperchio. Assicurarsi che il tasto di sgancio si blocchi in posizione.

È possibile ruotare il selettore del dosaggio (B) tra la posizione 1 (quantità minima) e la posizione 4 (quantità massima).

UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto on/off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".
3. Se la spia del sale è accesa, riempire il contenitore del sale.
4. Se la spia del brillantante è accesa, riempire il contenitore del brillantante.
5. Caricare i cestelli.
6. Aggiungere il detersivo.
7. Impostare e avviare il programma corretto per il tipo di carico ed il grado di sporco.

CARICARE I CESTELLI

Fare riferimento all'opuscolo in dotazione per gli esempi su come caricare i cestelli.

- Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.

• Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
• Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni).
• Eliminare i residui di cibo dalle stoviglie.
• Ammorbidire le tracce di bruciato nelle stoviglie.
• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso
• Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate.
• Verificare che i bicchieri non si tocchino l'un l'altro.
• Disporre gli oggetti piccoli nel cestello per le posate.
• Sistemare gli oggetti leggeri nel cestello superiore in modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

UTILIZZO DEL DETERSIVO

A B 30 20 C

ATTENZIONE

Utilizzare solo detersivi per lava- stoviglie.

1. Premere il pulsante di sgancio (B) per aprire il coperchio (C).
2. Mettere il detersivo nel contenitore (A).
3. Se il programma ha una fase di prelavaggio, mettere una piccola quantità di detersivo nella parte interna della porta dell'apparecchiatura.
4. Se si usa detersivo in pastiglie, mettere la pastiglia nel contenitore (A).
5. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

Il detersivo in pastiglie non si scioglie durante i programmi brevi e i residui di detersivo possono rimanere sulle stoviglie.

Consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA

Modalità impostazione

L'apparecchiatura deve essere in modalità impostazione per poter avviare alcune operazioni.

L'apparecchiatura è in modalità impostazione quando, dopo l'accensione:

• Tutte le spie del programma si accendono.
• Sul display compaiono due barre di stato orizzontali.
  Se il pannello dei comandi mostra altre condizioni, tenere premuti contemporaneamente Delay e Start finché l'apparecchiatura non entra in modalità impostazione.

Avvio del programma senza partenza ritardata

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura.
3. Chiudere la porta della lavastoviglie.
4. Verificare che l'apparecchiatura sia in modalità impostazione.
5. Continuare a premere Program finché non si accende la spia del programma che si desidera impostare.
6. Sul display lampeggia la durata del programma.

7. Le spie delle fasi del programma selezionato si accendono.

8. Se lo si desidera, si possono imposta-re le opzioni.

9. Premere Start. Il programma si avvia.

10. Rimane accesa solo la spia della fase in corso.

11. Il display indica la durata del programma che diminuisce con intervalli di 1 minuto.

Avvio del programma con partenza ritardata

1. Selezionare il programma e le opzioni.
2. Continuare a premere Delay finché il display indica l'intervallo desiderato per la partenza ritardata (da 1 a 24 ore).
3. Il tempo di partenza ritardata selezionato lampeggia sul display.

4. La spia della partenza ritardata è accesa.

5. Premere Start. Il conto alla rovescia incomincia.

6. Il display mostra il conto alla rovescia che diminuisce con intervalli di 1 ora.

7. Le spie delle fasi del programma specificato si spengono.

8. Appena è completato il conto alla rovescia, il programma si avvia.
   – La spia della fase in corso si accende.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta, la macchina si blocca. Quando si chiude nuovamente la porta, la macchina riprende dal punto in cui era stata interrotta.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia.

Premere Delay nuovamente finché:

• Il display indica la durata del programma.
• Le spie delle fasi del programma si accendono.
• Il programma si avvia.

Annullamento del programma

Premere a lungo Delay e Start contemporaneamente finché:

• Tutte le spie del programma si accendono.
• Sul display compaiono 2 barre di stato orizzontali.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Al termine del programma

Una volta terminato il programma di lavaggio, il display mostra 0 e si accende la spia di fine.

1. Aprire la porta dell'apparecchiatura.
2. Premere il tasto On/Off per spegnere l'apparecchiatura.
3. Chiudere il rubinetto dell'acqua.

Se non si preme il tasto on/off, il dispositivo Auto Off spegne automaticamente l'apparecchiatura dopo alcuni minuti. Ciò contribuisce a ridurre il consumo di energia.

• Per ottenere risultati di asciugatura migliori, lasciare la porta dell'apparecchiatura socchiusa per alcuni minuti.
• Lasciare raffreddare le stoviglie prima di estrarle dalla lavastoviglie. Le stoviglie calde possono essere più facilmente danneggiabili.
• Vuotare prima il cestello inferiore e quindi quello superiore

Sulle pareti laterali e sulla porta della lavastoviglie può formarsi della condensa perché l'acciaio inox si raffredda più velocemente della ceramica.

PULIZIA E CURA

AVVERTENZA!

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Eseguire controlli periodici e pulirli, se necessario.

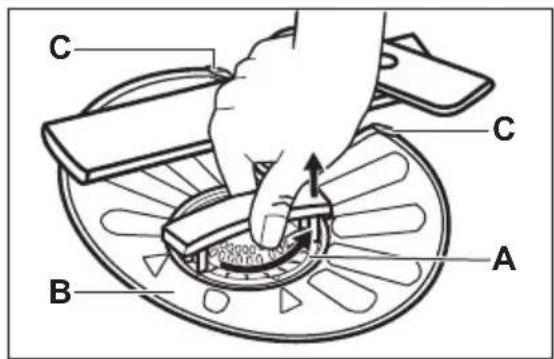

PULIZIA DEI FILTRI

C C A B

A1 A2

1. Ruotare il filtro (A) in senso anteriorio e rimuoverlo.

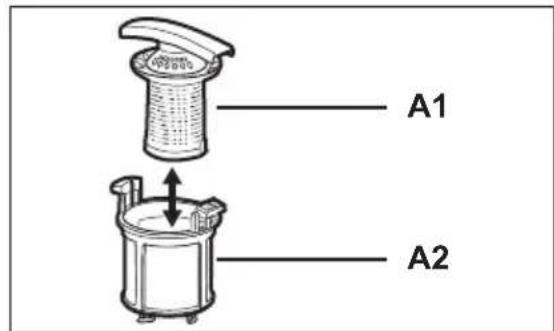

2. Per smontare il filtro (A), estrarre (A1) e (A2).
3. Rimuovere il filtro (B).
4. Sciacquare i filtri con acqua.
5. Ricollocare il filtro (B) nella posizione iniziale. Verificare che sia montato correttamente sotto le due guide (C).

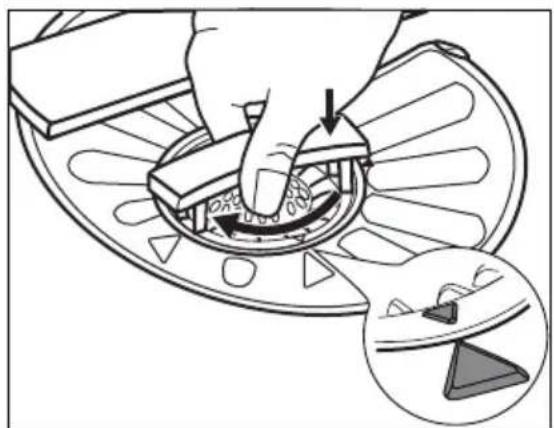

6. Montare il filtro (A) e posizionarlo all'interno del filtro (B). Ruotarlo in senso orario finché non si blocca in posizione.

Un'errata posizione dei fil- tri può comportare scaden- ti risultati di lavaggio e danni all'apparecchiatura.

PULIZIA DEI MULINELLI

Non rimuovere i mulinelli.

Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive o solventi.

PULIZIA ESTERNA

Pulire l'apparecchiatura con un panno inu- midito e morbido.

RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se non è possibile, contattare il Centro di Assistenza.

Il display visualizza un codice allarme in alcuni casi:

• ,10 - L'apparecchiatura non carica l'ac- qua.

• ,20 - L'apparecchiatura non scarica l'acqua.
• ,30 - Il dispositivo antiallagamento è attivo.

AVVERTENZA!

Spegnere l'apparecchiatura prima di eseguire i controlli.

Problema Causa possibile Possibile soluzione
Il programma non si avvia.	La spina non è inserita nella presa di alimentazione.	Inserire la spina nella presa.
La porta dell'apparecchiatura è aperta.		Chiudere la porta dell'apparecchiatura.
	Non è stato premuto Start.	Premere Start.
Il fusibile è danneggiato. Sostituire il fusibile.
È stata impostata la partenza ritardata.		Annullare la partenza ritardata o attendere il termine del conto alla rovescia.
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso.	Aprire il rubinetto dell'acqua.
La pressione dell'acqua è troppo bassa.		Contattare l'ente erogatore locale.
Il rubinetto dell'acqua è ostruito o intasato dal calcare.		Pulire il rubinetto dell'acqua.
Il filtro nel tubo di carico dell'acqua è ostruito.		Pulire il filtro.
Il tubo di carico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamente.
Il dispositivo antiallagamento è attivo. Ci sono perdite d'acqua nell'apparecchiatura.		Chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza.
L'apparecchiatura non scarica l'acqua.	Lo scarico del lavello è ostruito.	Pulire lo scarico del lavello.
Il tubo di scarico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamente.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto.

In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza.

Se il display mostra altri codici di allarme, contattare il Centro di Assistenza.

I RISULTATI DI LAVAGGIO E DI ASCIUGATURA NON SONO SODDISFACENTI.

Problema Possibile causa Possibile soluzione
Le stoviglie non sono pulite.	I filtri sono ostruiti. Pulire i filtri.
I filtri non sono montati e installati correttamente.	Controllare che i filtri siano montati e installati corretta-mente.
I mulinelli sono ostruiti. Rimuovere i residui di sporco servendosi di un oggetto appuntito.
Il programma non era cor-retto per il tipo di carico ed il grado di sporco.	Accertarsi che il programma selezionato sia corretto per il tipo di carico e il grado di sporco.
Sistemazione non corretta delle stoviglie nei cestelli. L'acqua non ha raggiunto tutte le stoviglie.	Assicurarsi che la posizione delle stoviglie nei cestelli sia corretta e che l'acqua possa raggiungerle senza proble-mi.
I mulinelli non ruotavano liberamente.	Assicurarsi che la posizione delle stoviglie nei cestelli sia corretta e non blocchi la rotazione dei mulinelli.
È stata utilizzata una dose insufficiente di detersivo.	Assicurarsi di aver aggiunto la corretta quantità di deter-sivo nel contenitore prima di avviare un programma.
Non era presente il detersi-vo nel contenitore.	Assicurarsi di aver aggiunto il detersivo nel contenitore pri-ma di avviare un programma.
Ci sono depositi di calcare sulle stovi-glie.	Il contenitore del sale è vuoto.	Assicurarsi che vi sia del sale per lavastoviglie nel conteni-tore.
Il livello impostato del de-calcificatore dell'acqua non è corretto.	Accertarsi che il livello del decalcificatore dell'acqua preimpostato dalla fabbrica sia conforme alla durezza dell'acqua locale.
Il tappo del contenitore del sale è lento.	Avvitare a fondo il tappo.
Su bicchieri e stovi-glie rimangono del-le striature bianca-stre o delle macchie o striature bluastre.	La quantità di brillantante erogata è eccessiva.	Ridurre il dosaggio del bril-lantante.
È stata utilizzata una dose eccessiva di detersivo.		Assicurarsi di aver aggiunto la corretta quantità di deter-sivo nel contenitore prima di avviare un programma.
Tracce di gocce d'acqua che si sono asciugate su bic-chieri e stoviglie.	La quantità di brillantante erogata era insufficiente.	Aumentare il dosaggio del brillantante.
La causa potrebbe essere la qualità del detersivo.		Cambiare marca di detersi-vo.
Le stoviglie sono bagnate.	Il programma non inclu-deva una fase di asciuga-tura.Il programma includeva una fase di asciugatura a bassa temperatura.	Per ottenere risultati di asciu-gatura migliori, lasciare la porta socchiusa per alcuni minuti al termine del pro-gramma di lavaggio.
Le stoviglie sono bagnate ed opache.	Il contenitore del brillantan-te è vuoto.	Assicurarsi che sia presente del brillantante nel conteni-tore.
La causa potrebbe essere la qualità del brillantante.		Cambiare marca di brillan-tante.
La causa potrebbe essere la qualità del detersivo in pa-stiglie multifunzione.		Cambiare marca di deter-sivo in pastiglie multifun-zione.Attivare il contenitore del brillantante e utilizzare il brillantante insieme al de-tersivo in pastiglie multi-funzione.

Attivazione del contenitore del brillantante con la funzione Multitab attivata

1. Premere il tasto on/off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".

3. Tenere premuti contemporaneamente Delay e Start finché non lampeggiano le spie (A), (B) e (C).

4. Premere Option.

• Le spie (A) e (C) si spengono.
• La spia (B) continua a lampeggiare.
- Il display visualizza l'impostazione del contenitore del brillantante.

0d	Off
Id	On

1. Premere Option per cambiare l'impostazione.
2. Spegnere l'apparecchiatura per confermare.
3. Regolare il dosaggio del brillantante.
4. Riempire il contenitore del brillantante.

INSTALLAZIONE

AVVERTENZA!

Fare riferimento alle "INFORMAZIONI PER LA SICUREZZA".

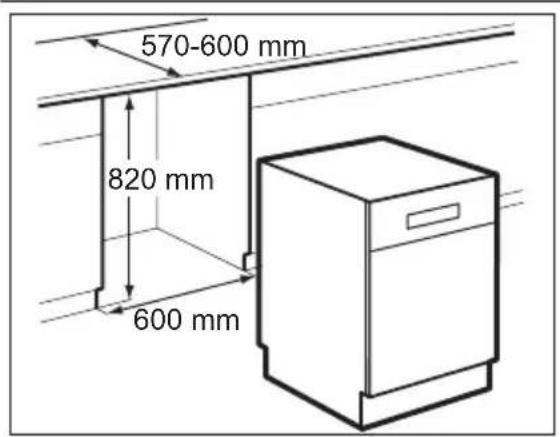

INSTALLAZIONE SOTTO IL PIANO DI LAVORO DELLA CUCINA

570-600 mm 820 mm 600 mm

1. Controllare che le dimensioni del vano coincidano con quelle della figura.

2. Collocare l'apparecchiatura vicino ad un rubinetto dell'acqua e ad uno scarico.

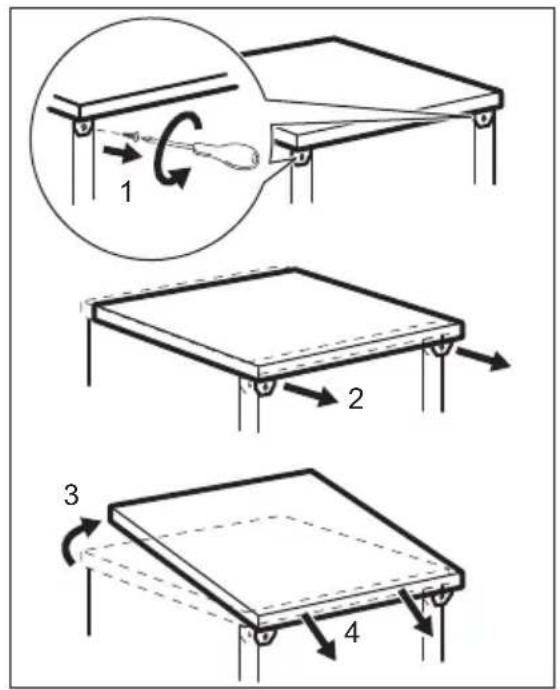

1. Togliere il piano di lavoro dell'apparecchiatura.

2. Livellare l'apparecchiatura ruotando i piedini regolabili in senso orario o antiorario.

Un livellamento corretto dell'apparecchio consente la corretta chiusura e tenuta della porta.

1. Installare l'apparecchiatura sotto il piano di lavoro della cucina.

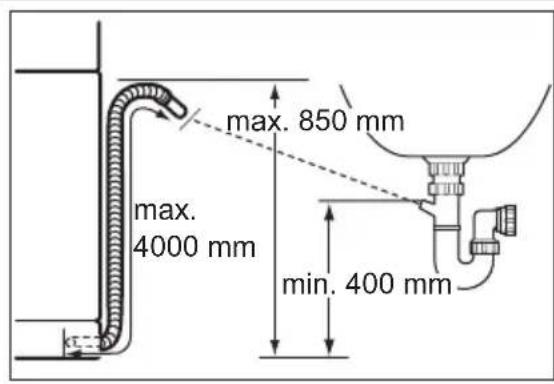

COLLEGAMENTO DEL TUBO DI SCARICO DELL'ACQUA

max. 850 mm max. 4000 mm min. 400 mm

A

Collegare il tubo di scarico dell'acqua

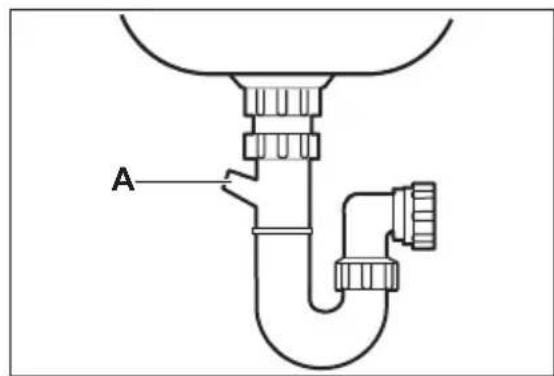

• Il sifone del lavello. Collegare il tubo flessibile di scarico sotto il piano di lavoro della cucina. Ciò impedisce che l'acqua di scarico del lavandino refluisca nell'apparecchiatura.
• Un tubo fisso dotato di sfiato il cui diametro interno deve essere di minimo 40 mm.

Togliere il tappo del lavandino quando l'apparecchiatura scarica l'acqua per evitare che l'acqua rifluisca nell'apparecchiatura.

Una prolunga del tubo di scarico dell'acqua deve essere di lunghezza inferiore ai 2 metri e avere lo stesso diametro del tubo di scarico dell'apparecchiatura.

Se si collega il tubo di scarico a un sifone posto sotto al lavello, togliere la membrana in plastica (A). Una rimozione incompleta della membrana provoca un'ostruzione nel sifone e problemi di scarico dell'acqua.

L'apparecchiatura è corredata di una valvola di non ritorno che impedisce all'acqua sporca di fluire nuovamente nell'apparecchiatura. In presenza di una valvola di non ritorno nel sifone del lavandino, toglierla per evitare che l'apparecchiatura scarichi in modo scorretto.

DATI TECNICI

Dimensioni Altezza x Larghezza x Profon-dità (mm)		596 / 850 / 610
Collegamento elettrico Fare riferimento alla targhetta dati.
Tensione 220-240 V
Frequenza 50 Hz
Pressione dell'acqua di alimentazione	Min. / max. (bar / MPa) (0.5 / 0.05) / (8 / 0.8)
Collegamento dell'ac-qua 1)	Acqua fredda o calda 2)	max. 60 °C
Capacità Coperti 12

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

CONTENTS

69 SAFETY INFORMATION
