MANUALE UTENTE Victoria 17 Klarstein

Frigorifero per vino

10041821 10046195

La ringraziamoperl'acquistodel dispositivo. Lapreghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 70

Installazione 73

Descrizione del dispositivo 75

Installazione della maniglia 76

Utilizzo 77

Conservazione del vino 79

Pulizia e manutenzione 80

Risoluzione dei problemi 81

Scheda informativa del prodotto 82

Avviso di smaltimento 84

Produttore e importatore (UK) 84

DATI TECNICI

Numero articolo 10041821, 10046195
Alimentazione 220-240 V ~ 50 Hz

AVVERTENZE DI SICUREZZA

• Questo dispositivo non è progettato per essere utilizzato da persone (inclusi bambini) con limitate facoltà fisiche, psichiche e sensoriali o esperienza e/o conoscenze insufficienti, a meno che siano supervisionate da una persona responsabile del loro controllo o abbiano ricevuto istruzioni sull'utilizzo corretto e sicuro del dispositivo.
• Tenere sotto controllo i bambini per assicurarsi che non giochino con il dispositivo.
• Bambini a partire da 8 anni e persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e comprendono i rischi associati. I bambini non devono giocare con il dispositivo. Pulizia e manutenzione non possono essere realizzate da bambini senza la dovuta supervisione.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza ai clienti o da una persona con qualifica equivalente, in modo da evitare pericoli.
• Per evitare pericoli dovuti all'instabilità del dispositivo, fissarlo secondo le istruzioni.
• Durante il posizionamento del dispositivo, assicurarsi di non schiacciare o danneggiare il cavo di alimentazione.
• Assicurarsi che non ci siano prese multiple o alimentatori sul retro del dispositivo.
• Assicurarsi che le aperture di ventilazione nell'alloggiamento del dispositivo o nell'armadio per l'incasso non siano bloccate.
• Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, a meno che non siano espressamente consigliati dal produttore.
  • Non danneggiare il circuito del refrigerante.
• Non utilizzare dispositivi elettrici nei vani di raffreddamento per le bevande, a meno che non siano specificamente raccomandati dal produttore.
• Non conservare sostanze esplosive nel dispositivo, come bombolette spray con propellente infiammabile.

• Il dispositivo è adatto solo per uso casalingo e in ambienti simili. Tra questi si trovano:

• Cucine per il personale presso negozi, uffici e altri contesti lavorativi

• Agriturismo, hotel, motel e altre strutture residenziali
• Pensioni che offrono la colazione (bed & breakfast)
• Catering e utilizzi similari, al di fuori del commercio al dettaglio

- Bambini tra 3 e 8 anni possono mettere alimenti nel frigorifero e toglierli.

Per evitare la contaminazione delle bevande, rispettare le seguenti indicazioni:

• Se lo sportello resta aperto a lungo, si verifica un significativo aumento della temperatura nei vani del dispositivo.
• Pulire regolarmente le superfici che potrebbero entrare in contatto con le bevande. Pulire regolarmente lo scarico dell'acqua.
• Pulire i serbatoi dell'acqua (se presenti) se non sono stati usati per 48 ore. Sciacquare l'impianto idrico collegato a una rete idrica (se presente) se non è stata prelevata acqua per 5 giorni.
• Se non si usa il frigorifero per molto tempo, spegnerlo, lasciarlo sbrinare, pulirlo e asciugarlo. Lasciare lo sportello aperto per evitare la formazione di muffa nel dispositivo.

Nota: questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale con elevata sostenibilità ecologica, ma infiammabile. Sebbene sia infiammabile, non rovina lo strato di ozono e non incrementa l'effetto serra. L'utilizzo di questo refrigerante comporta una rumorosità del dispositivo leggermente maggiore. Oltre al rumore del compressore, è possibile sentire anche il flusso del refrigerante. Questo è inevitabile e non ha effetti negativi sulle prestazioni del dispositivo. Fare attenzione durante il trasporto, in modo da non danneggiare il circuito refrigerante. Perdite di refrigerante possono causare irritazioni agli occhi.

AVVERTIMENTO

Durante l'utilizzo, la manutenzione e lo smaltimento del dispositivo, fare attenzione al simbolo a sinistra, che si trova sul retro o sul compressore del dispositivo. Questo simbolo avverte della possibilità di eventuali incendi. Nei condotti del refrigerante e nel compressore si trovano sostanze infiammabili. Tenere il dispositivo lontano da fonti di calore durante utilizzo, manutenzione e

smaltimento.

Note particolari sul corretto utilizzo

• Questo dispositivo è progettato esclusivamente per la conservazione di vini.
• Questo dispositivo non è adatto all'incasso, a meno che non sia espressamente indicato nel manuale.
• Questo dispositivo non è adatto al congelamento di alimenti.
• I ripiani sono stati posizionati in modo da permettere il più efficiente utilizzo energetico.

Nota: si consiglia di impostare la temperatura su 12 °C. Se la temperatura impostata è troppo alta, il vino può guastarsi, al contrario, se troppo bassa, il consumo di corrente si rivelerà molto elevato.

Indicazioni sui ripiani

• I ripiani sono stati posizionati in modo da permettere il più efficiente utilizzo energetico.
• Utilizzare solo i ripiani messi a disposizione dal produttore.
• Non bloccare mai i fori sui ripiani e non utilizzare tipologie di ripiani non approvate dal produttore, altrimenti potrebbero causare un cattivo raffreddamento o l'incremento dei consumi energetici.
• Consigliamo di posizionare i ripiani come indicato, in modo da utilizzare l'energia nel modo più efficiente.

Informazioni sulla temperatura ambiente

Installare questo dispositivo in un luogo dove la temperatura ambiente corrisponde alla classe climatica indicata sulla targhetta del dispositivo stesso.

SN	Bassa	Questo frigorifero è progettato per l'utilizzo a temperature ambientali di 10-32 °C.
N	Temperata	Questo frigorifero è progettato per l'utilizzo a temperature ambientali di 16-32 °C.
ST	Subtropicale	Questo frigorifero è progettato per l'utilizzo a temperature ambientali di 16-38 °C.
T	Tropicale	Questo frigorifero è progettato per l'utilizzo a temperature ambientali di 16-43 °C.

La temperatura ambiente influisce sulla temperatura interna del frigorifero. Per un funzionamento ottimale del frigorifero, consigliamo una temperatura ambientale di 23 - 25 °C.

INSTALLAZIONE

Prima di procedere all'utilizzo

Lasciare in posizione il frigorifero per 24 ore prima di procedere all'utilizzo, in modo che il liquido refrigerante possa distribuirsi omogeneamente nel circuito. Durante questo periodo di tempo, lasciare lo sportello aperto, in modo da permettere all'odore legato al processo di produzione di scomparire.

Nota: tutti i modelli senza ventilazione frontale o prese d'aria sul lato anteriore non sono dispositivi adatti all'incasso e necessitano di posizionamento libero.

Luogo di posizionamento

Il luogo di posizionamento del dispositivo deve:

• essere in grado di sostenere il carico ed essere ben ventilato.
• trovarsi lontano da luce solare diretta e da fonti di calore
• essere relativamente asciutto, (no a bagni o lavanderie).
• avere un fondo piano.
  • essere dotato di un collegamento elettrico standard.
• essere dotato di una presa elettrica con protezione da sovratensione.
• essere lontano da microonde, dato che le interferenze potrebbero influire negativamente sul dispositivo.

presentare una temperatura ambiente non troppo fredda e non troppo calda. Caldo e freddo possono influire negativamente sul funzionamento, rendendo impossibile il raggiungimento della temperatura interna desiderata.

Posizionamento

• Rimuovere tutto il materiale d'imballaggio dal frigorifero.
• Posizionare il frigorifero in modo che la spina sia sempre accessibile. Svolgere il cavo di alimentazione e posizionare il dispositivo nel luogo selezionato. Posizionarlo in modo che il compressore sia libero e non sia in contatto con altri oggetti o pareti.
• Pareggiare eventuali irregolarità del fondo prima di riempire il dispositivo. Utilizzare a tal fine i piedi d'appoggio regolabili. Ruotare i piedi posteriori completamente verso l'interno e pareggiare la pendenza con i piedi anteriori.

Informazioni su dispositivi a incasso

- Tutti i dispositivi con prese d'aria sul lato anteriore sono adatti all'incasso. Non possono però essere installati in alloggiamenti completamente chiusi.

- I dispositivi da incasso aspirano aria sulla destra dal telaio di ventilazione (alcuni modelli anche sul lato posteriore) e la rilasciano nuovamente dal telaio di ventilazione anteriore.

- Come molti altri dispositivi elettrici, anche il frigorifero per vini ha numerosi componenti delicati, che possono essere danneggiati da blackout o fulmini. I collegamenti devono essere quindi dotati di protezione da sovratensione.

- Se il dispositivo viene incassato in telai con sportello, sul lato inferiore dello sportello deve esserci un'apertura di ventilazione. In zone climatiche particolarmente calde, è necessario anche dotare la parte alta del lato superiore o la parte alta delle due pareti laterali dell'alloggiamento con fessure delle dimensioni minime di 40 x 200 mm, in modo da garantire l'afflusso di aria fresca. La parete posteriore del telaio deve avere almeno 30 mm di spazio libero. La presa di ventilazione non deve essere applicata su un lato in cui si trova già un altro dispositivo, come ad es. un forno.

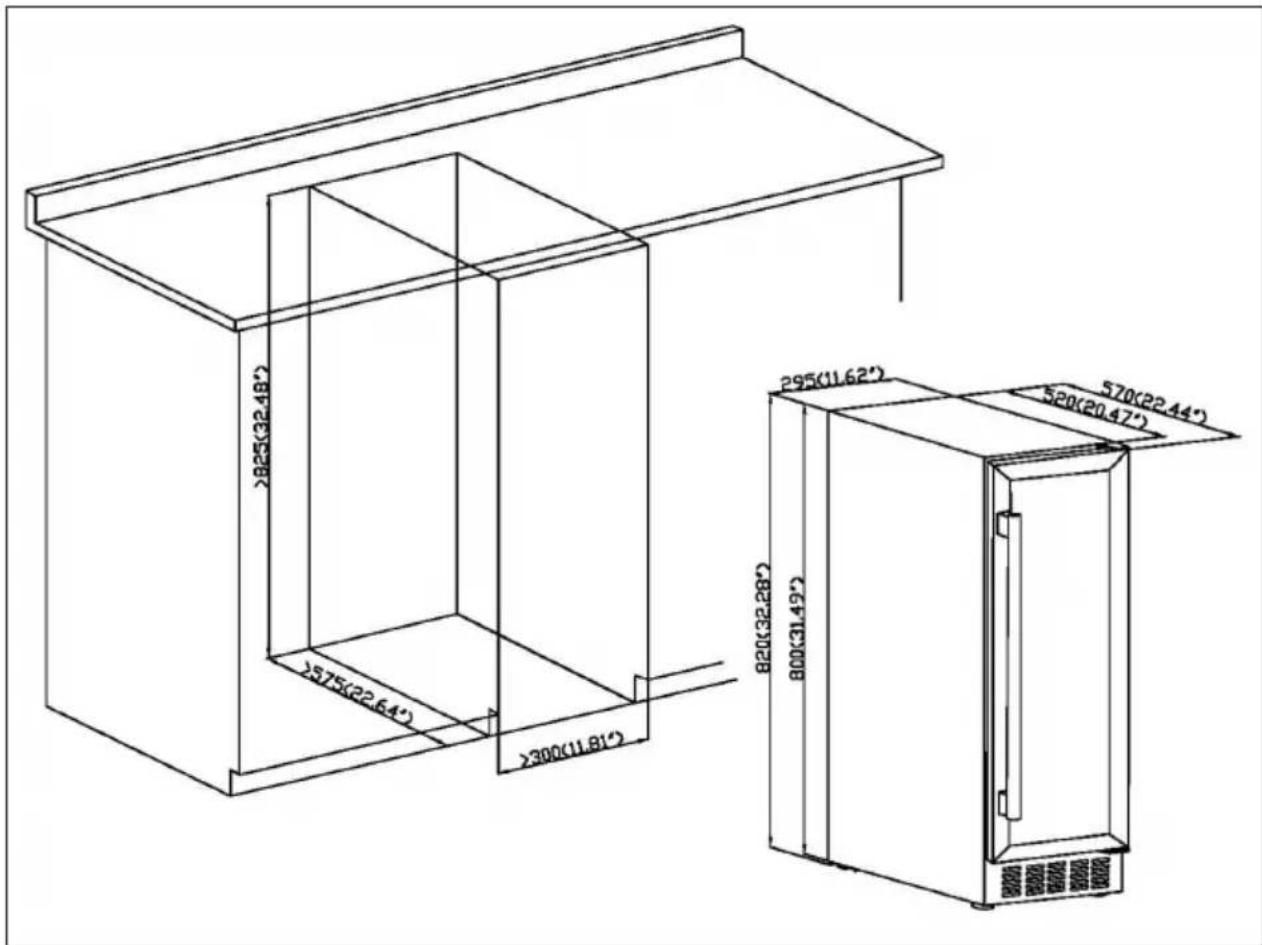

Dimensioni di installazione

2825(32.48') 275(22.64') 2300(11.81') 820(32.28') 800(31.49') 295(11.62') 520(20.47') 570(22.44')

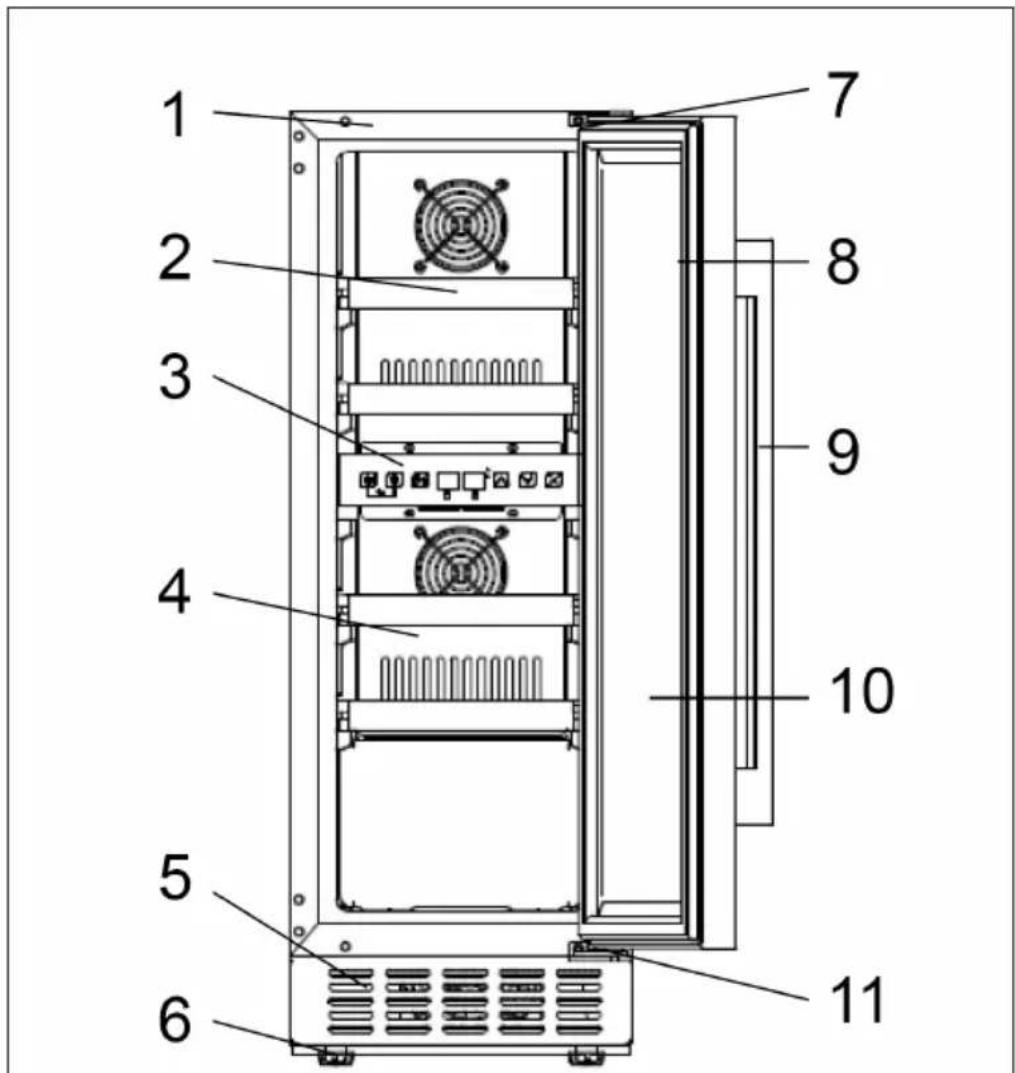

DESCRIZIONE DEL DISPOSITIVO

1 2 3 4 5 6 7 8 9 10 11

1 Alloggiamento 7 Cerniera inferiore
2 Ripiano 8 Sportello
3 Pannello di controllo 9 Impugnatura
4 Coperchio 10 Guarnizione dello sportello
5 Fessure di ventilazione 11 Cerniera superiore
6 Piedi d'appoggio regolabili

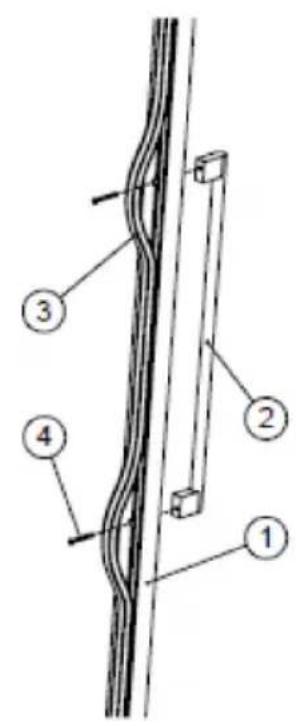

INSTALLAZIONE DELLA MANIGLIA

La maniglia è consegnata con le viti in un imballaggio separato contenuto nella scatola.

1 Scoprire i due piccoli fori all'interno del telaio dello sportello tirando un poco fuori la guarnizione dello sportello.
2 Allineare la maniglia con i fori e inserire le viti dall'interno.
3 Stringere saldamente le viti con un cacciavite.
4 Riposizionare la guarnizione dello sportello per coprire le viti.

Tenere premuto il pulsante per 3 secondi per spegnere il dispositivo e passare alla modalità stand-by. Tenere premuto di nuovo il pulsante per 3 secondi per tornare al funzionamento normale.

Luce

Premere il pulsante per accendere o spegnere le luci LED all'interno. In modalità stand-by, il pulsante non ha alcuna funzione.

Interruttore di zona

Premere il pulsante per passare dalla zona superiore a quella inferiore e selezionare la zona desiderata per l'impostazione della temperatura. Premere il pulsante una volta, il LED della zona selezionata lampeggia regolarmente. Premere i pulsanti SU e GIÙ per impostare la temperatura. Premere nuovamente il pulsante per cambiare la zona e impostare la temperatura.

Pulsante SU

Premere il pulsante una volta. Il LED lampeggia regolarmente e mostra la temperatura da raggiungere attualmente impostata. Continuare a premere il pulsante per impostare la temperatura desiderata. Ogni volta che si preme il pulsante, la temperatura aumenta di 1 °C. Se non viene premuto alcun pulsante, il segnale smette di lampeggiare dopo 5 secondi e la nuova temperatura impostata viene salvata. Il LED mostra di nuovo la temperatura effettiva all'interno.

Pulsante GIÙ

Premere il pulsante una volta. Il LED lampeggia regolarmente e mostra la temperatura da raggiungere attualmente impostata. Continuare a premere il pulsante per impostare la temperatura desiderata. Ogni volta che si preme il pulsante, la temperatura diminuisce di 1 °C. Se non viene premuto alcun pulsante, l'indicazione smette di lampeggiare dopo 5 secondi e la nuova temperatura impostata viene salvata. Il LED mostra di nuovo la temperatura effettiva all'interno.

Cambio dell'indicazione Fahrenheit/Celsius

Per passare da Fahrenheit a Celsius, tenere premuto il pulsante per 3 secondi.

Combinazioni dei tasti

Combinazione per il blocco di sicurezza per bambini

Per bloccare il pannello di controllo, tenere premuti entrambi i pulsanti contemporaneamente per 3 secondi. Per sbloccare il pannello di controllo, tenere premuti entrambi i pulsanti contemporaneamente per 3 secondi.

Avvertenze sull'utilizzo

• La temperatura preimpostata è di 12 °C e deve essere regolata a seconda del vino conservato dopo la messa in funzione.
• La temperatura di raffreddamento può essere impostata da 5-22°C sia per la zona superiore che per quella inferiore. E la temperatura della zona inferiore può essere impostata solo a un livello pari o superiore a quello della zona superiore.

Segnali d'allarme

Quando si verifica il malfunzionamento del sistema e viene emesso un segnale d'allarme, premere un pulsante qualsiasi sul pannello di controllo per fermare il segnale acustico.

Codici di errore

Se il sensore di temperatura della zona superiore si guasta, viene visualizzato un codice di errore

E1 per un circuito elettrico aperto.

E2 per un corto circuito.

Se il sensore di temperatura della zona inferiore si guasta, viene visualizzato un codice di errore

E5 per un circuito elettrico aperto.

E6 per un corto circuito.

Se il sensore di sbrinamento non funziona, viene visualizzato un codice di errore:

E3 per un circuito elettrico aperto.

E4 per un corto circuito.

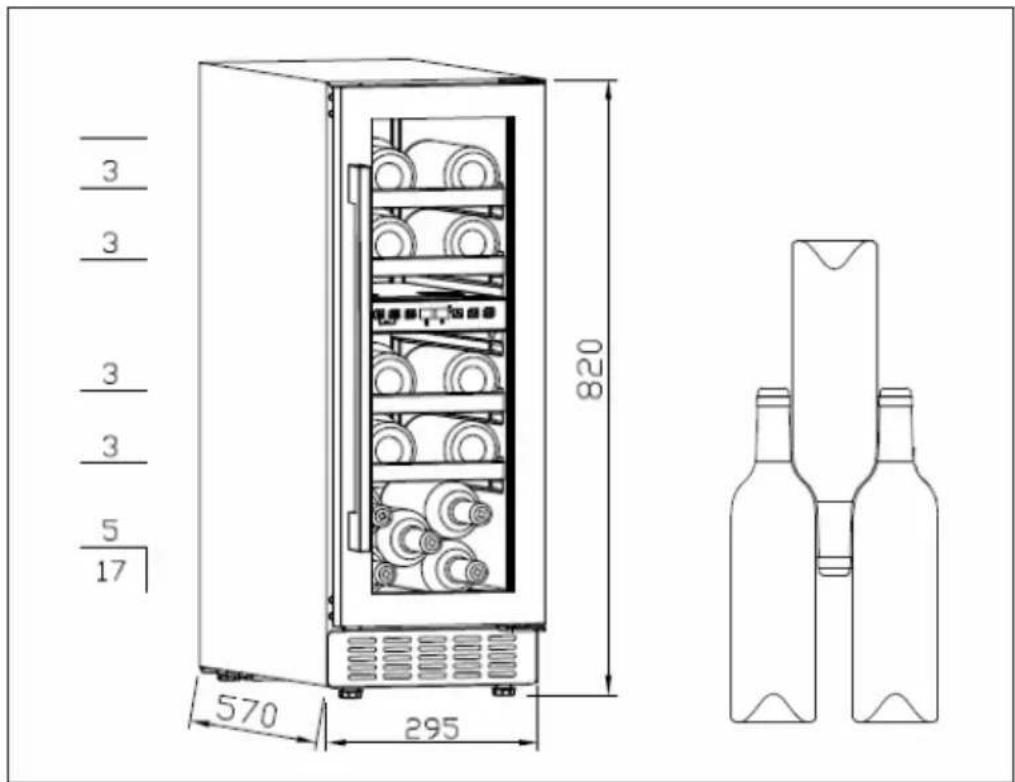

CONSERVAZIONE DEL VINO

3 3 3 3 5 17 820 570 295

• Il dispositivo è dotato di diversi ripiani per la conservazione del vino.
• I quattro ripiani in legno hanno una capacità di carico di 17 bottiglie di vino (bottiglia bordolese standard da 750 ml).
• La capacità di carico varia a seconda della disposizione o delle dimensioni delle bottiglie.
• Ogni ripiano è progettato in modo da poter accogliere 1 o 2 file di bottiglie di vino. Non caricare gli scaffali con più di 2 file.
• Ogni ripiano può essere parzialmente estratto per facilitare la disposizione delle bottiglie di vino.
• Aprire adeguatamente lo sportello prima di estrarre i ripiani.
• In caso di prolungato inutilizzo del frigorifero per vini, spegnerlo, pulirlo e lasciare la porta aperta.

Consigli di conservazione

Tipo di vino Temperatura in gradi Celsius	Temperatura in gradi Fahrenheit
Vino rosso 15 - 18 °C 58 - 65 °F
Vino bianco 9 - 14 °C 48 - 57 °F
Spumante/champagne 4 - 8 °C 39 - 47 °F

PULIZIA E MANUTENZIONE

Pulire il dispositivo

• Spegnere il dispositivo e staccare la spina dalla presa.
• Togliere tutto il contenuto.
• Pulire l'interno con un panno inumidito con acqua calda e un po' di detersivo per piatti.
• Assicurarsi che la guarnizione di gomma sia pulita, in modo da mantenere inalterate le prestazioni del dispositivo.
• L'esterno del frigorifero deve essere pulito con un detergente delicato.
• Asciugare interno ed esterno con un panno morbido.
• La polvere e tutto ciò che blocca le aperture di scarico dell'aria possono ridurre la capacità di raffreddamento del dispositivo. Se necessario, aspirare le aperture di scarico dell'aria.

Messa fuori servizio in caso di assenza

• Spegnere prima il dispositivo. Staccare la spina.
• Rimuovere tutto il contenuto.
• Pulire il dispositivo.
• Lasciare lo sportello leggermente aperto per evitare la formazione di condensa, muffa o cattivi odori.

Cambiare il luogo di posizionamento

• Spegnere prima il dispositivo. Staccare la spina.
• Rimuovere tutto il contenuto.
  • Assicurare tutti gli oggetti non fissi con nastro adesivo.
• Chiudere lo sportello e bloccarlo con nastro adesivo.

Consigli per il risparmio energetico

Il frigorifero per vini deve essere posizionato nella zona più fredda della stanza, lontano da dispositivo che generano calore, tubi del riscaldamento e luce del sole diretta. Durante l'accensione assicurarsi che lo sportello sia completamente chiuso.

RISOLUZIONE DEI PROBLEMI

Problema Possibile	causa e soluzioni
Il dispositivo non funziona.	La spina non è collegata.
	Il dispositivo è spento.
	Il fusibile è saltato o guasto.
Il dispositivo non è sufficientemente freddo	Controllare la temperatura impostata.
	L'ambiente richiede un'impostazione più bassa.
	Lo sportello è stato aperto con troppa frequenza.
	Lo sportello non è chiuso correttamente.
	La guarnizione dello sportello non tiene correttamente.
La luce non funziona.	La spina non è collegata.
	Il fusibile è saltato o guasto.
	La lampadina è guasta.
	L'interruttore della luce è in posizione "off".
Il dispositivo si spegne e riaccende di frequente.	La temperatura ambiente è più alta del solito.
	Ci sono molte bottiglie nel dispositivo.
	Lo sportello è stato aperto con troppa frequenza.
	Lo sportello non è chiuso correttamente.
	La temperatura non è impostata correttamente.
	La guarnizione dello sportello non tiene correttamente.
Vibrazioni Controllare che il dispositivo sia in piano.
Il dispositivo è molto rumoroso.	Il refrigerante è in circolo. Rumori dovuti al flusso del refrigerante non sono indice di malfunzionamenti e sono del tutto normali.
	Dopo ogni ciclo di raffreddamento si sente un rumore gorgogliante, dato che il refrigerante si trova ancora in circolo.
	La contrazione e l'espansione delle pareti interne può causare schricchiolii.
	Il dispositivo non è in piano.
Lo sportello non si chiude correttamente.	Il dispositivo non è in piano.
	La direzione di apertura dello sportello è stata cambiata ma lo sportello non è stato installato correttamente.
	Guarnizione o magnete danneggiati.
	I ripiani sporgono eccessivamente.

SCHEDA INFORMATIVA DEL PRODOTTO

Informazioni secondo il regolamento (UE) N. 2019/2016

Nome o marchio commerciale del produttore: Klarstein
Indirizzo del produttore: Wallstraße 16, 10179 Berlino, Germania.
Numero articolo: 10041821, 10046195
Tipo di dispositivo di refrigerazione:
Dispositivo a bassa rumorosità: no Struttura: posizionamento				libero
Cantinetta frigo per vini: sì Altro dispositivo di refrigerazione:				no
Parametri generali del prodotto:
Parametri Valore Parametri Valore
Dimensioni (mm)	Altezza 820		Volume complessivo (in dm3o L)	52Larghezza 295
	Profondità 570
EEI		122	Classe di efficienza energetica	F
Emissioni di rumore aereo (in dB(A) re 1 pW)		41	Classe di emissione di rumore aereo	C
Consumo annuo di energia (in kWh/a)		98 Classe climatica:		clima temperato esteso, temperato, subtropicale
Temperatura ambiente minima (in °C), indicata per l'apparecchio di refrigerazione		10	Temperatura ambiente massima (in °C), indicata per l'apparecchio di refrigerazione	38
Commutazione invernale		no

Parametri vano:
Tipo di vano		Parametri e valori vano
		Volume del vano (in dm3 o l)	Impostazione consigliata della temperatura per una conservazione ottimizzata degli alimenti (in °C) Queste impostazioni non devono essere in conflitto con le condizioni di conservazioni di cui all'allegato IV, tabella 3	Capacità di congelamento (in kg/24h)	Tipo di sbrinamento (sbrinamento automatico = A, sbrinamento manuale = M)
Vano alimenti no - - - -
Vano di conservazione per vini	sì	52,0 12 - A
Vano cantinetta no - - - -
Vano per alimenti freschi no - - - -
Vano di raffreddamento no - - - -
Vano zero stelle o per il ghiaccio	no	- - - -
Vano una stella no - - - -
Vano due stelle no - - - -
Vano tre stelle no - - - -
Vano quattro stelle no - - - -
Scomparto due stelle no - - - -
Vano con temperatura variabile	- - - -
Per cantinette frigo
Numero di bottiglie di vino standard 17
Parametri sorgente luminosa:
Tipo di sorgente luminosa -
Classe di efficienza energetica			-
Durata minima della garanzia offerta dal produttore: 24 mesi
Altri dati:
Link al sito web del produttore dove sono disponibili le informazioni al numero 4, lettera A dell'allegato del Regolamento della Commissione (UE) 2019/2019: www.klarstein.de

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per la Gran Bretagna:
