Marca	Vevor
Modello	FS10283-CP-G
Tipo di prodotto	Doccetta doccia con doccetta dorsale
Colore	Cromo (CP)
Dimensioni della testa doccia	10 pollici (25,4 cm) - fascia
Dimensioni della doccetta dorsale	2 pollici (5,1 cm)
Tipo di valvola di regolazione	Temperatura comune
Portata	2,2 GPM (8,3 L/min)
Filettatura di collegamento	NPT 1/2" o G 1/2"
Materiale	Ottone cromato e plastica
Peso stimato	Circa 2,5 kg
Dimensioni di installazione richieste	Foro di 7" x 5,5" x 2,75-3,15" (profondità)
Contenuto della confezione	Valvola, testa doccia, doccetta dorsale, tubo, accessori di montaggio, chiave esagonale, nastro in PTFE, viti, bulloni, piastre
Utilizzo	Doccia fissa e doccetta rimovibile
Manutenzione e pulizia	Pulire con aceto bianco per rimuovere il calcare, evitare prodotti abrasivi
Sicurezza	Indossare guanti durante l'installazione, serrare i raccordi per evitare perdite
Garanzia	Non specificata, seguire le istruzioni per non invalidarla
Riparabilità	Parti di ricambio disponibili tramite il produttore

Domande frequenti - FS10283-CP-G Vevor

Come installare la doccetta Vevor FS10283-CP-G ?

L'installazione richiede di indossare guanti, pulire il tubo, collegare l'acqua calda a sinistra e fredda a destra, e utilizzare nastro in PTFE sulle filettature. Seguire le dimensioni del foro indicate: 7" x 5,5" x 2,75-3,15" di profondità. Vedere il manuale per i passaggi dettagliati.

Qual è la portata di questa doccetta?

La portata è di 2,2 GPM ovvero circa 8,3 litri al minuto.

Come pulire gli ugelli della doccia se sono ostruiti dal calcare?

Staccare la testa doccia e immergerla in aceto bianco per 2-3 ore. Successivamente sciacquare con acqua pulita. Non utilizzare prodotti chimici aggressivi.

Questa doccetta funziona con acqua calda e fredda?

Sì, è progettata per una temperatura comune (miscela di acqua calda e fredda). Collegare l'acqua calda a sinistra e l'acqua fredda a destra.

Quali sono gli accessori inclusi nella confezione?

La confezione contiene: la valvola, la testa doccia da 10", la doccetta dorsale da 2", i tubi, il nastro in PTFE, una chiave esagonale, viti, bulloni e piastre di fissaggio.

Come evitare perdite dopo l'installazione?

Assicurarsi che tutti i raccordi siano ben serrati e applicare del nastro in PTFE sulle filettature. Non forzare per non danneggiare le parti.

Quali sono le dimensioni della testa doccia?

La testa doccia principale misura 10 pollici (circa 25,4 cm) di forma a fascia. La doccetta dorsale misura 2 pollici.

La filettatura è standard?

Sì, la filettatura è NPT 1/2" o G 1/2" a seconda del modello. Verificare la compatibilità con la propria installazione.

Posso usare questa doccetta senza la doccetta dorsale?

Sì, è possibile utilizzare solo la testa doccia principale. La doccetta dorsale è rimovibile e può essere disattivata tramite la valvola.

Cosa fare se l'acqua non scorre bene dopo l'installazione?

Verificare che le valvole siano aperte e che non ci siano detriti nei tubi. Aprire l'acqua per 1 minuto per spurgare. Pulire gli ugelli se necessario.

MANUALE UTENTE FS10283-CP-G Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostre

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

prodotto.

INSTRUCTIONS

Suggerimenti di avvertimento :

1. Durante l'installazione è consigliabile indossare dei guanti per evitare che gli angoli taglienti del pannello graffino il palmo della mano.
2. Durante l'installazione della doccia, assicurarsi che tutti i giunti siano ben serrati per evitare perdite d'acqua.
3. Quando la doccia non è in uso, chiudere la valvola di commutazione della doccia.
4. Non sarà ritenuto responsabile per nessuna delle seguenti rivendicazioni : 1. Danni e/o guasti causati da uso e/o manutenzione impropri; o qualsiasi ricostruzione non autorizzata; inclusi eventuali danni causati da abuso (ad esempio cadute, cadute, ecc.) 2. Assumere un idraulico professionista. Non ci assumiamo alcuna responsabilità per eventuali danni e/o guasti causati da un'installazione errata. 3. Danni e/o guasti causati dalla rimozione dopo l'installazione o da altri fattori.
5. Danni e/o guasti causati da applicazioni che esulano dall'ambito di utilizzo.
6. Danni e/o guasti causati da sabbia, polvere e altre impurità
7. Danni e/o guasti causati da manutenzione impropria/inadeguata; trattamento superficiale antiruggine, ecc.
8. Danni e/o guasti causati da incendi, terremoti, inondazioni, fulmini e altri disastri naturali, inquinamento, gas nocivi, sale, tensione anomala e altri fattori.

Precauzioni per l'installazione.

1. Prima di installare la bobina, pulire l'acqua sporca, i residui, la sabbia e le impurità rimaste nel tubo prima di installare la bobina. Non aprire il coperchio protettivo prima di installare la bobina per evitare impurità.
2. I rubinetti e le tubature dell'acqua calda e fredda devono essere installati correttamente. Guardando il rubinetto, collegare l'acqua calda a sinistra e l'acqua fredda a destra.

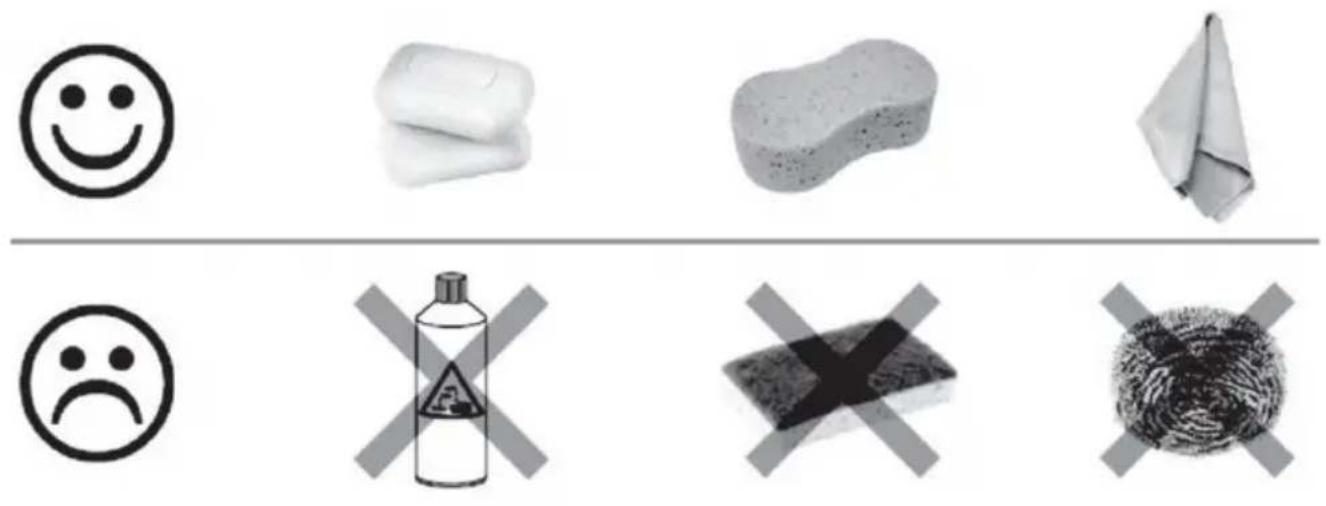

3. Controllare le dimensioni di installazione. Non forzare l'installazione del prodotto per evitare di danneggiare i componenti. Come pulire un soffione doccia: per mantenere la luminosità esterna e le buone prestazioni della doccia, si prega di prendersene cura come segue:

j. Risciacquare solo con acqua e asciugare con un panno morbido di cotone. k. Metti il soffione della doccia in una pentola e riempila con aceto bianco a sufficienza per coprirlo completamente. L'acido contenuto nell'aceto aiuta a sciogliere i depositi sull'ugello minerale bianco. Lascia il soffione della doccia in ammollo nell'aceto per 30 minuti. Più il soffione della doccia è sporco, più a lung dovrai lasciarlo in ammollo nell'aceto.

1. Per rimuovere lo sporco superficiale e la pellicola di sporco è possibile utilizzar un detergente per vetri liquido delicato e incolore, non un agente lucidante abrasivo. 4. Non utilizzare detersivi acidi, detersivi granulari insolubili, saponi, ecc.

CONSERVARE QUESTE ISTRUZIONI

INSTALLATION INSTRUCTIONS

Modello	FS10280	FS10281	FS10282	FS10283
Valvola di controllo	Temperatura comune	Temperatura costante	Temperatura comune	Temperatura comune
Testa Doccia	12 pollici	12 pollici	10 pollici	10 pollici
Testa Doccia	Piazza	Striscia	Striscia	Striscia
Doccia Arm 's	6 pollici	6 pollici	6 pollici	Nullo
Doccia di schiena	Nullo	Nullo	Nullo	2 pollici
Descrizione della portata	2.2 GPM (8.3 L/min)
Filettature per tubi	Nullo = NPT1/2” -G = G1/2”
Colore	-B N=Nichel spazzolato, -M B= Nero opaco ,-B G=Oro spazzolato, -C P=Cromatura,

PARTS LIST

Strumenti di cui potresti aver bisogno

Wrench

Screwdriver

Teflon Tape

Installare gli accessori
Chiave esagonale(1 pz)	Nastro in teflon (1 pz)	Viti (4 pezzi)	Bullone (4 pezzi)	Piatto (4 pezzi)

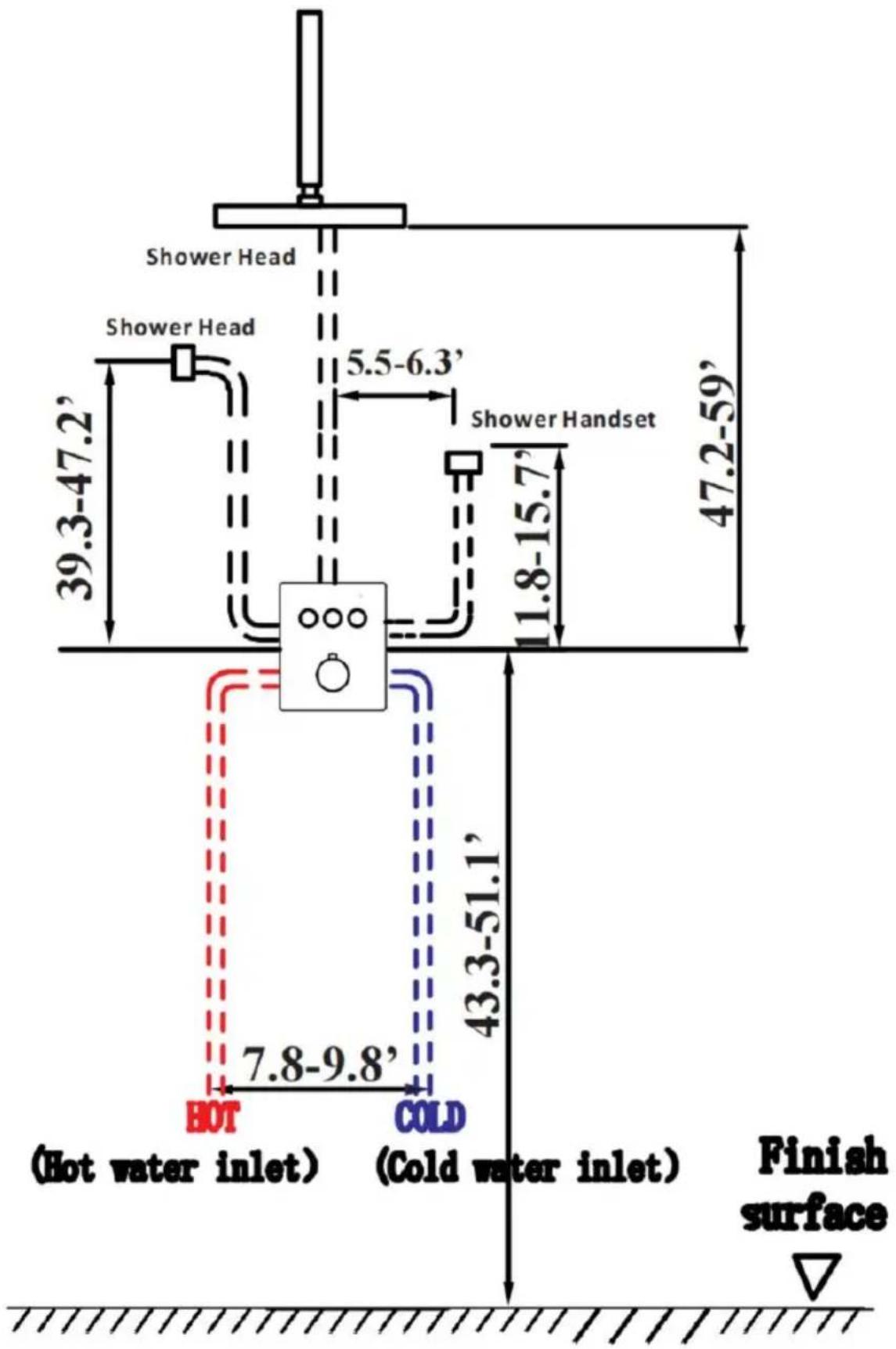

Suggerisci la dimensione di installazione

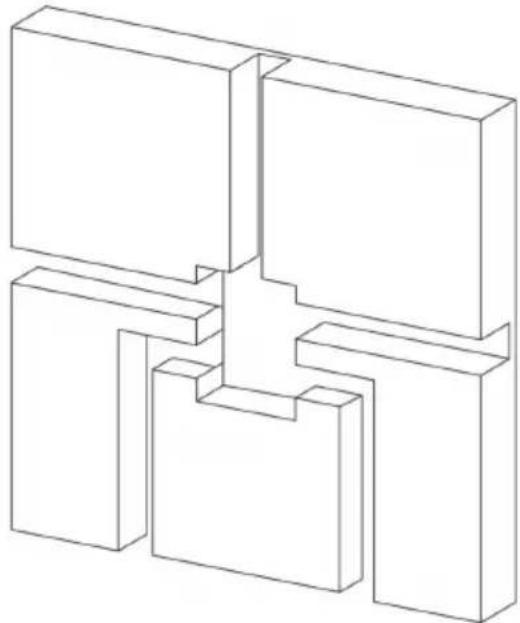

1. Secondo le condizioni del sito e il requisito di dimensione dell'installazione e per fare un foro, la dimensione del foro è 7 pollici (lunghezza)* 5,5 pollici (larghezza) *2,75-3,15 pollici (profondo)

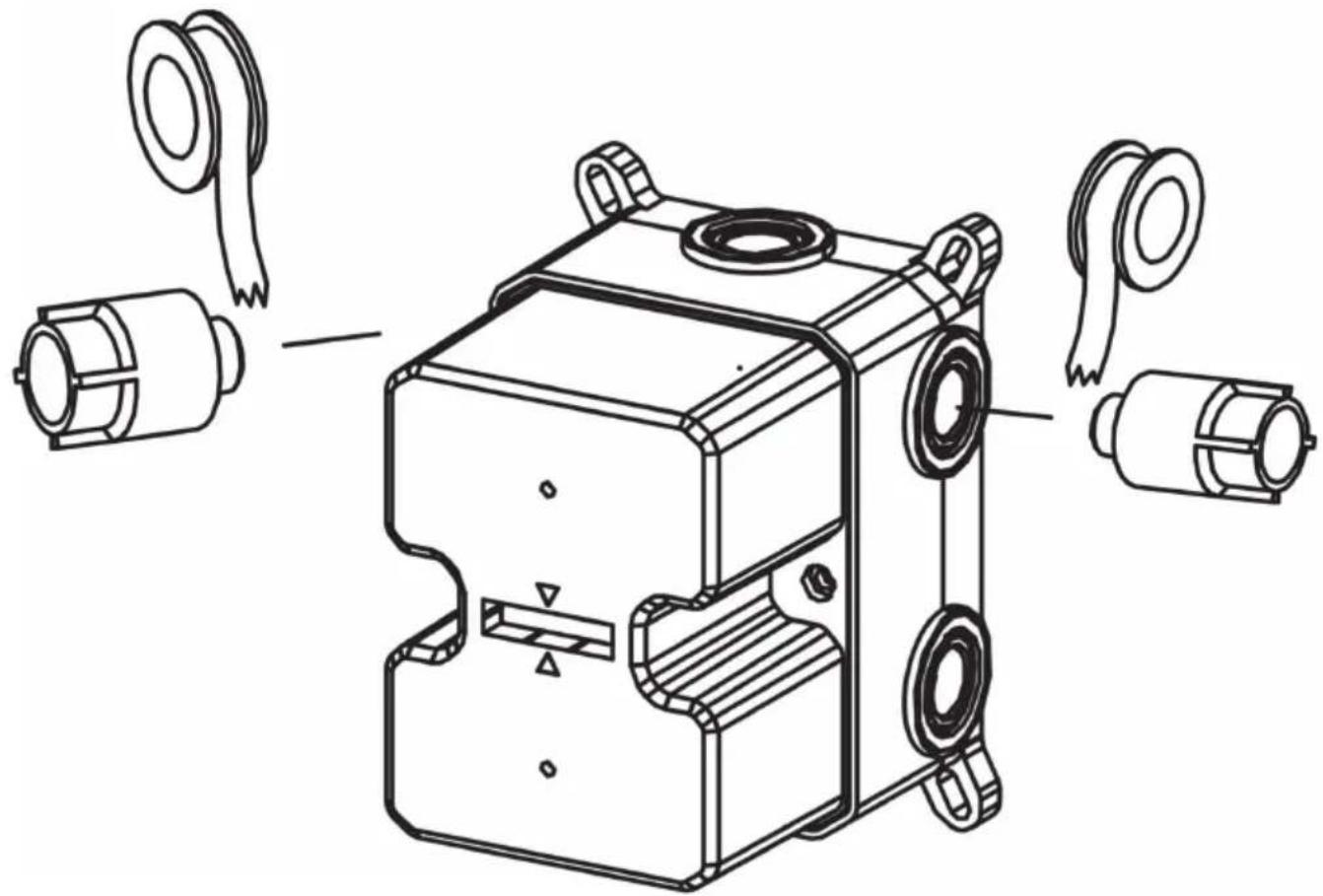

1. In base alle condizioni del sito e all'installazione requisito di dimensione per installare la tubazione. (2). Collegare la scatola di plastica al tubo, mettere la scatola di plastica sul buco, quindi regola i livelli (la l al centro del livellatore).(3). Eseguire i fori di posizionamento.

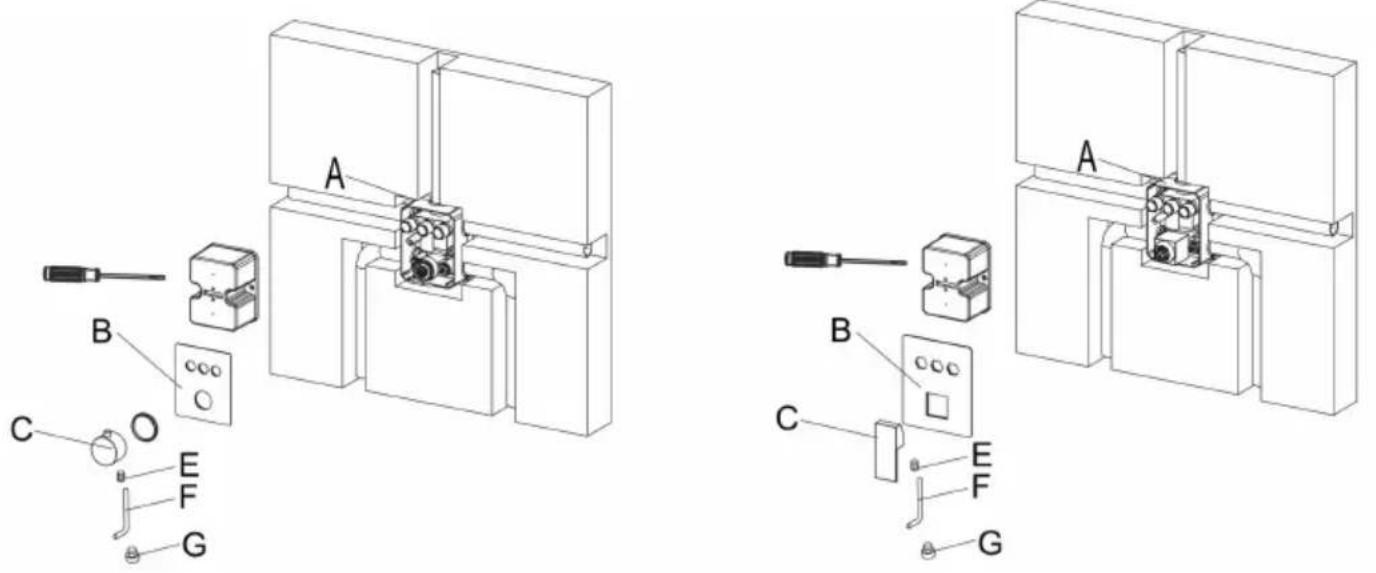

1. Rimuovere la copertura protettiva una volta completata la parete finita e installare il la rosetta (B) alla valvola (A) e premerla contro la parete f Quindi, installare la maniglia (C), serrare le viti di fissaggio (E) con la chiave a brugola (F) e posizionare pulsanti di indicazione (G).

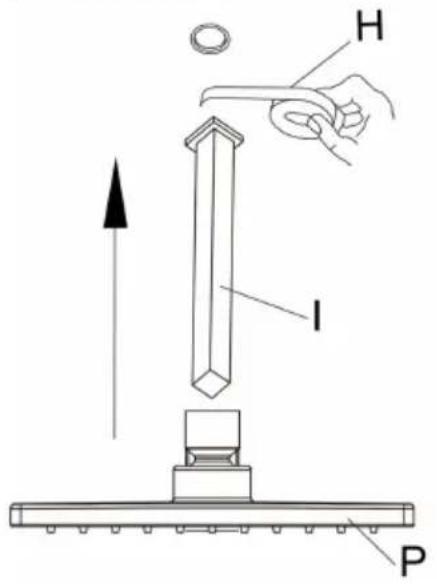

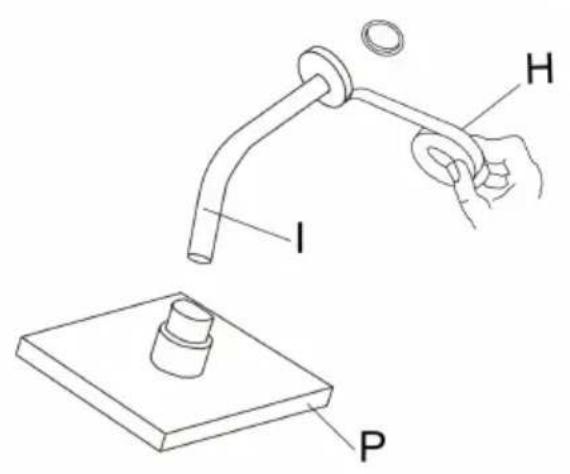

1. Aprire l'acqua per 1 minuto per eliminare eventuali detriti. Applicare il nastro in Teflon (H) il tubo di scarico filettato e installare il tubo flessibile della doccia (I) nella presa a parete. Quindi collegare la doccia superiore al beccuccio .

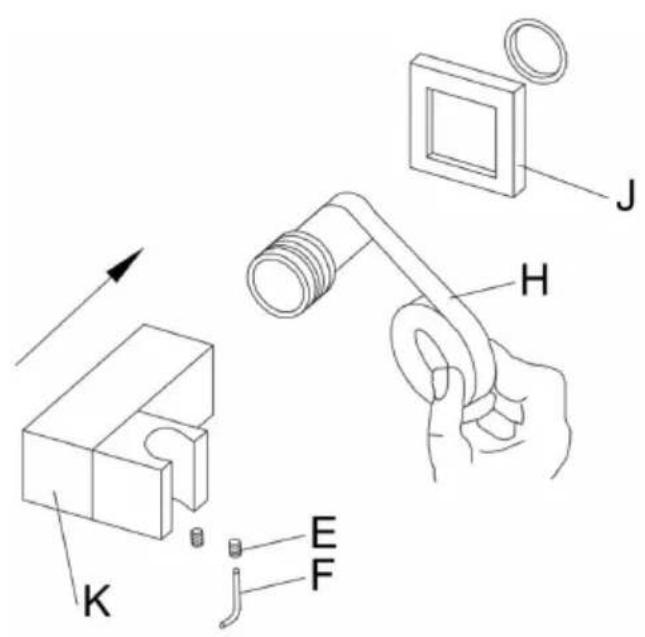

1. Applicare il nastro in Teflon (H) all'estremità filettata, quindi fissare il piastra di copertura (d) sul supporto di alimentazione a parete (K) e avvitare il supporto di alimentazione a parete (K) nell'uscita della doccetta e avvitare (E) con la chiave a brugola (F).

2. La distanza tra il fondo dell'apertura e la superficie della piastrella è di 30 mm. Ruotare l'uge verso tubo incorporato nel muro;

Utilizzo del prodotto

1. Per mantenere le condizioni di lavoro adeguate o la pulizia è necessaria quando i depositi minerali appaiono sugli ugelli di spruzzatura. Per pulire i depositi minerali o strofinare delicatamente gli ugelli di gomma sul faccia di soffione della doccia per staccarlo.
2. Per pulire i depositi più ostinati / rimuovere il soffione della doccia e immergera a faccia in giù in una tazza di bianco aceto per 2-3 ore. Riposizionare il soffione della doccia e far funzionare ogni getto per sciacquare aceto, NON utilizzare prodotti chimici aggressivi / detergenti pesanti o abrasivi. Questo potrebbe danneggiare parti o il prodotto finito e potrebbe invalidare la garanzia.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
