FS10283-CP-G - Alcachofa de ducha Vevor - Manual de uso y guía de instrucciones gratis

Marca	Vevor
Modelo	FS10283-CP-G
Tipo de producto	Ducha de mano con rociador dorsal
Color	Cromo (CP)
Tamaño del cabezal de la ducha	10 pulgadas (25,4 cm) - banda
Tamaño del rociador dorsal	2 pulgadas (5,1 cm)
Tipo de válvula de regulación	Temperatura común
Caudal	2,2 GPM (8,3 L/min)
Roscado de conexión	NPT 1/2" o G 1/2"
Material	Latón cromado y plástico
Peso estimado	Aproximadamente 2,5 kg
Dimensiones de instalación requeridas	Agujero de 7" x 5,5" x 2,75-3,15" (profundidad)
Contenido de la caja	Válvula, cabezal de ducha, rociador dorsal, manguera, accesorios de montaje, llave hexagonal, cinta de teflón, tornillos, pernos, placas
Uso	Ducha fija y rociador desmontable
Mantenimiento y limpieza	Limpiar con vinagre blanco para descalcificar, evitar productos abrasivos
Seguridad	Usar guantes durante la instalación, apretar las juntas para evitar fugas
Garantía	No especificada, seguir las instrucciones para no anularla
Reparabilidad	Piezas de repuesto disponibles a través del fabricante

Preguntas frecuentes - FS10283-CP-G Vevor

¿Cómo instalar la ducha de mano Vevor FS10283-CP-G?

La instalación requiere usar guantes, limpiar la manguera, conectar el agua caliente a la izquierda y fría a la derecha, y usar cinta de teflón en las roscas. Siga las dimensiones del agujero indicadas: 7" x 5,5" x 2,75-3,15" de profundidad. Consulte el manual para obtener los pasos detallados.

¿Cuál es el caudal de esta ducha de mano?

El caudal es de 2,2 GPM aproximadamente 8,3 litros por minuto.

¿Cómo limpiar los inyectores de la ducha si están obstruidos por la cal?

Desmonte el cabezal de la ducha y sumérjalo en vinagre blanco durante 2 a 3 horas. Luego, enjuague con agua clara. No use productos químicos agresivos.

¿Esta ducha de mano funciona con agua caliente y fría?

Sí, está diseñada para una temperatura común (mezcla de agua caliente y fría). Conecte el agua caliente a la izquierda y el agua fría a la derecha.

¿Cuáles son los accesorios incluidos en la caja?

La caja contiene: la válvula, el cabezal de ducha de 10", el rociador dorsal de 2", las mangueras, la cinta de teflón, una llave hexagonal, tornillos, pernos y placas de fijación.

¿Cómo evitar fugas después de la instalación?

Asegúrese de que todas las juntas estén bien apretadas y aplique cinta de teflón en las roscas. No fuerce para no dañar las piezas.

¿Cuál es el tamaño del cabezal de la ducha?

El cabezal de ducha principal mide 10 pulgadas (aproximadamente 25,4 cm) de forma de banda. El rociador dorsal mide 2 pulgadas.

¿La rosca es estándar?

Sí, la rosca es NPT 1/2" o G 1/2" según el modelo. Verifique la compatibilidad con su instalación.

¿Puedo usar esta ducha de mano sin el rociador dorsal?

Sí, puede usar solo el cabezal de ducha principal. El rociador dorsal es desmontable y se puede desactivar mediante la válvula.

¿Qué hacer si el agua no sale bien después de la instalación?

Verifique que las válvulas estén abiertas y que no haya residuos en las mangueras. Abra el agua durante 1 minuto para purgar. Limpie los inyectores si es necesario.

MANUAL DE USUARIO FS10283-CP-G Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

nuestro producto.

INSTRUCCIONES

Consejos de advertencia:

1. Durante el proceso de instalación, es mejor usar guantes para evitar que las esquinas afiladas del panel rayen la palma de la mano.
2. Al instalar la ducha, asegúrese de que todas las juntas estén completamente apretadas para evitar fugas de agua.
3. Cuando la ducha no esté en uso, cierre la válvula de interruptor de la ducha.
4. No será responsable de ninguna de las siguientes reclamaciones: 1. Daños y/o averías causados por uso y/o mantenimiento inadecuado; o cualquier reconstrucción no autorizada; incluido cualquier daño causado por abuso (por ejemplo, caídas, golpes, etc.) 2. Contrate a un plomero profesional. No nos hacemos responsables de daños ni averías causadas por una instalación incorrecta. 3. Daños y/o fallas causados por la remoción después de la instalación u otros factores.
5. Daños y/o fallos causados por aplicaciones fuera del ámbito de uso.
6. Daños y/o fallas causados por arena, polvo y otras impurezas.
7. Daños y/o fallas causados por mantenimiento inadecuado/incorrecto; tratamiento de superficies oxidadas, etc.
8. Daños y/o fallas causados por incendios, terremotos, inundaciones, rayos y otros desastres naturales, contaminación, gases nocivos, sal, voltaje anormal y otros factores.

Precauciones de instalación.

1. Antes de instalar el carrete, limpie el agua sucia, los residuos, la arena y las impurezas que queden en la tubería. No abra la cubierta protectora antes de instalar el carrete para evitar impurezas.
2. Los grifos y las tuberías de agua caliente y fría deben estar correctamente instalados. De frente al grifo, conecte el agua caliente a la izquierda y el agua fría a la derecha.
3. Verifique el tamaño de la instalación. No fuerce la instalación para evitar dañar las piezas. Cómo limpiar el cabezal de la ducha: Para mantener el brillo exterior y el buen rendimiento de la ducha, siga estos pasos: m. Enjuague solo con agua y seque con un paño suave de algodón.

n. Coloque el cabezal de la ducha en una olla y llénela con suficiente vinagre blanco para cubrirlo. El ácido del vinagre ayuda a disolver los depósitos minerales blancos en la boquilla. Deje el cabezal de la ducha en remojo en vinagre durante 30 minutos. Cuanto más sucio esté, más tiempo necesitará remojarlo en vinagre. o. Se puede utilizar un limpiador de vidrios líquido suave e incoloro para eliminar la suciedad de la superficie y la película de suciedad, no un agente de pulido abrasivo. 4. No utilice detergentes ácidos, detergentes granulares insolubles, jabón, etc.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE INSTALACIÓN

Modelo	FS10280	FS10281	FS10282	FS10283
Válvula de control	Temperatura común	Temperatura constante	Temperatura común	Temperatura común
Cabeza Ducha	12 pulgadas	12 pulgadas	10 pulgadas	10 pulgadas
Cabeza Ducha	Cuadrado	Banda	Banda	Banda
Ducha de brazo	6 pulgadas	6 pulgadas	6 pulgadas	Nulo
Ducha de espalda	Nulo	Nulo	Nulo	2 pulgadas
Descripción del caudal	2,2 GPM ( 8,3 L / min )
Roscas de tubería	Nulo= NPT1/2” -G= G1/2”
Color	-B N=Níquel cepillado, -M B= Negro mate ,-B G=Oro cepillado, -C P=Chapado en cromo,

LISTA DE PIEZAS

Herramientas que puede necesitar

Llave inglesa

Destornillador

Cinta de teflón

Instalar accesorios
Llave hexagonal(1 pieza)	Cinta de teflón (1 pieza)	Tornillos (4 piezas)	Tornillo (4 piezas)	Departamento (4 piezas)

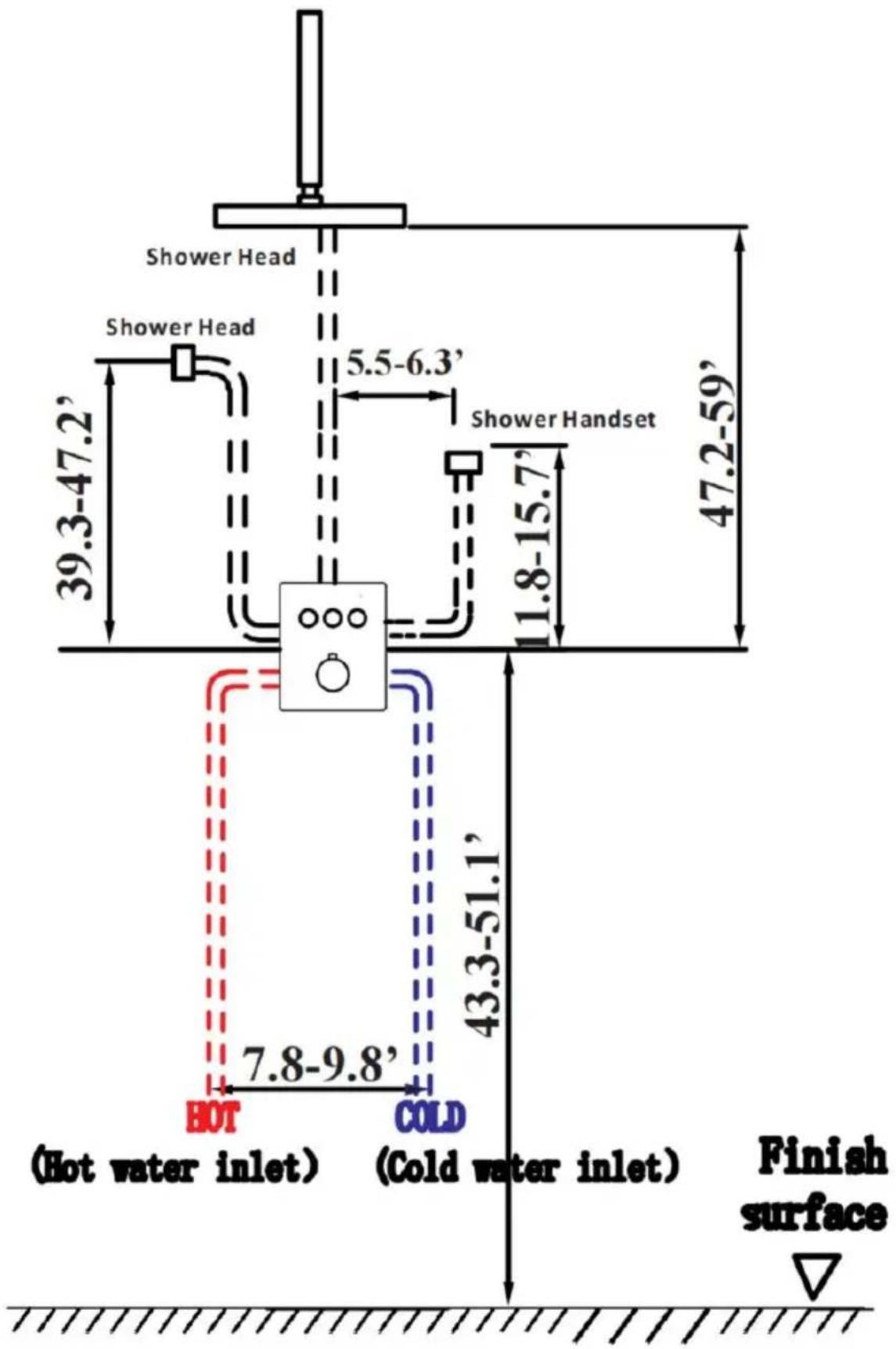

Dimensión de instalación sugerida

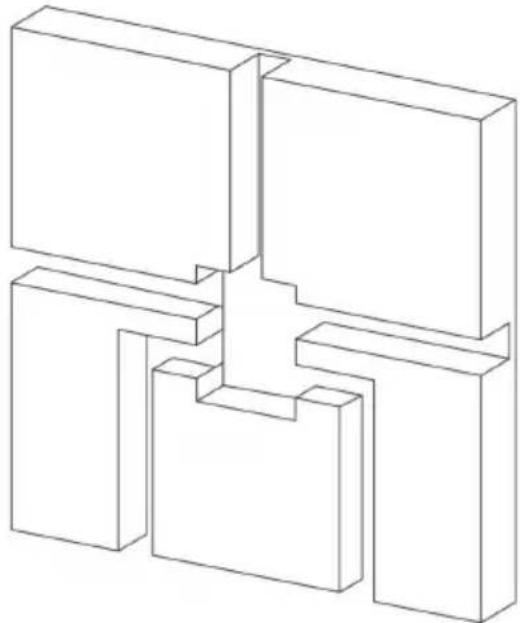

1. Según las condiciones del sitio y el requisito de tamaño de la instalación, para hacer un agujero, el tamaño del agujero es de 7 pulgadas (largo) * 5,5 pulgadas (ancho) * 2,75-3,15 pulgadas (profundo).

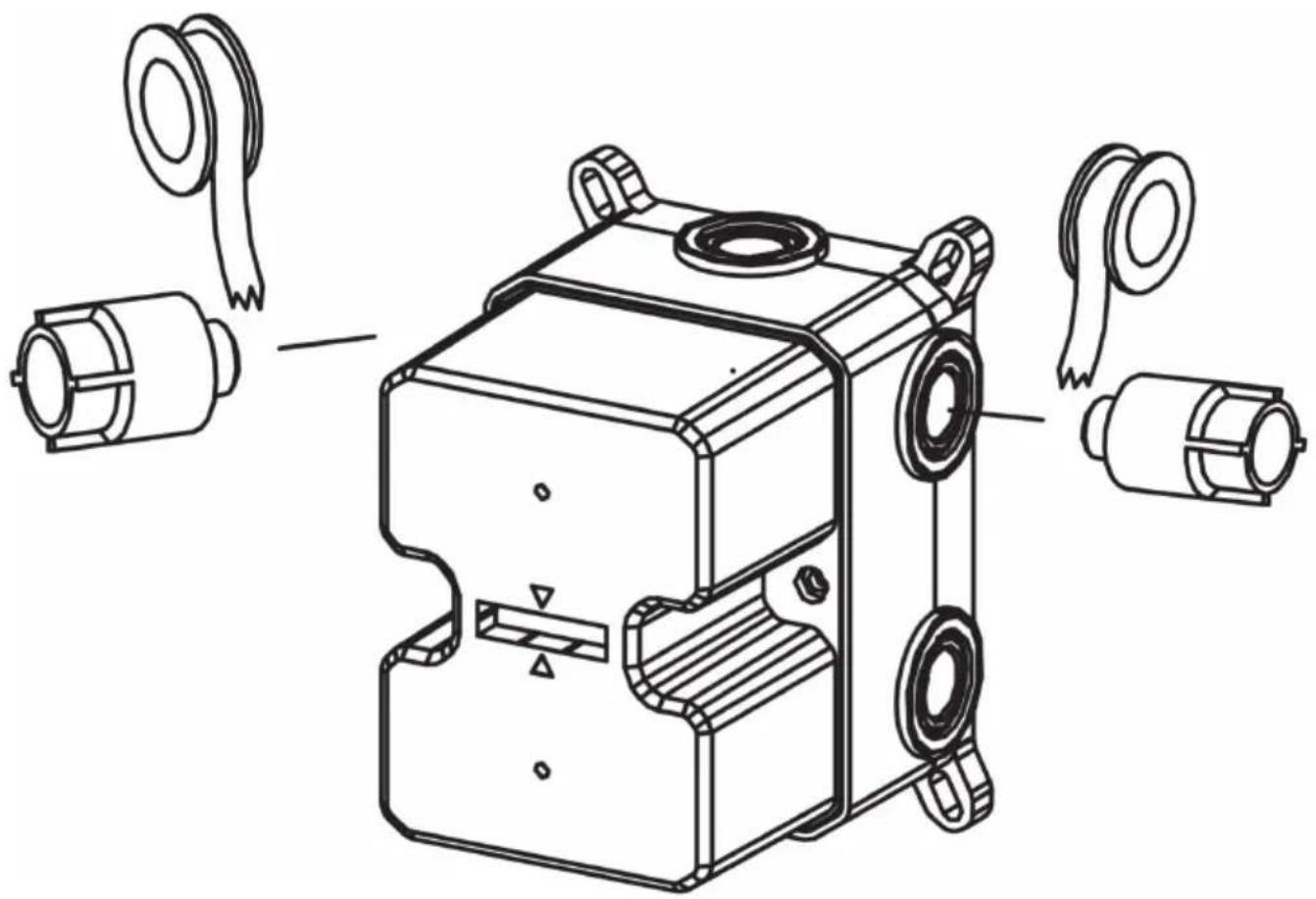

1. Según las condiciones del sitio y el requisito de tamaño de la instalación, instale la tubería. (2) Conecte la caja de plástico a la tubería, coloque la caja de plástico en el agujero, luego ajuste los niveles (la burbuja en el medio) del nivelador. (3) Realice los agujeros de posicionamiento.

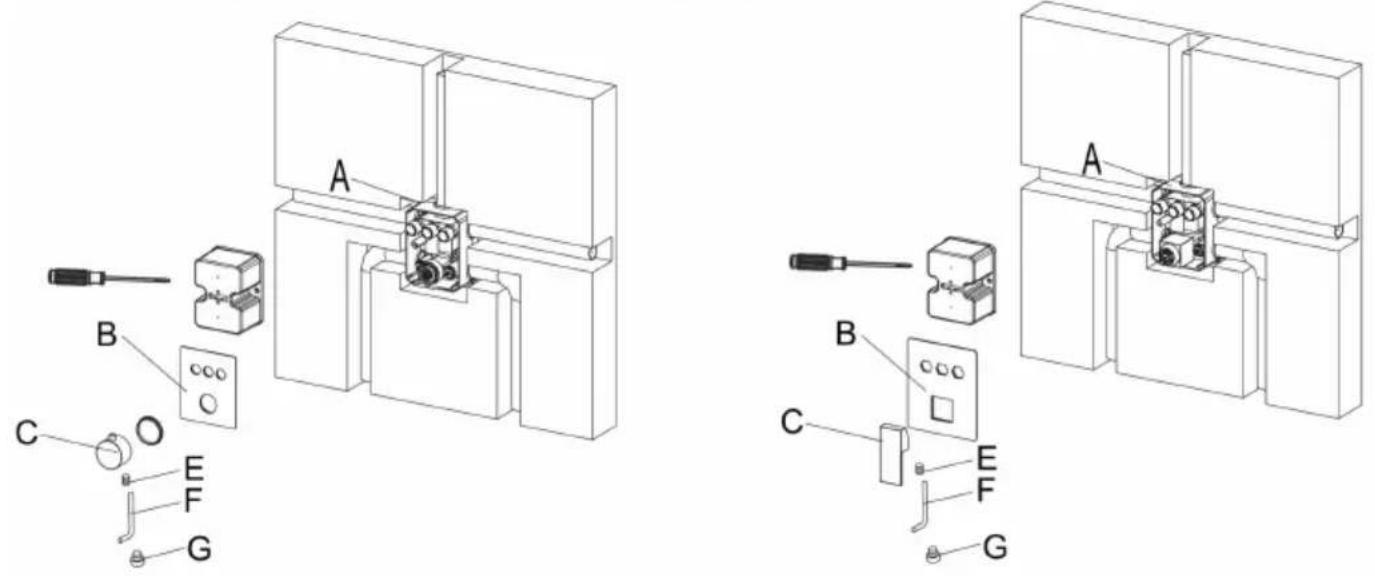

1. Retire la cubierta protectora cuando la pared terminada esté terminada e instale el escudo (B) en la válvula (A) y presiónelo contra la pared terminada. Luego, instale la manija (C), apriete los tornillos de fijación (E) con la llave Allen (F) y coloque los botones de indicación.

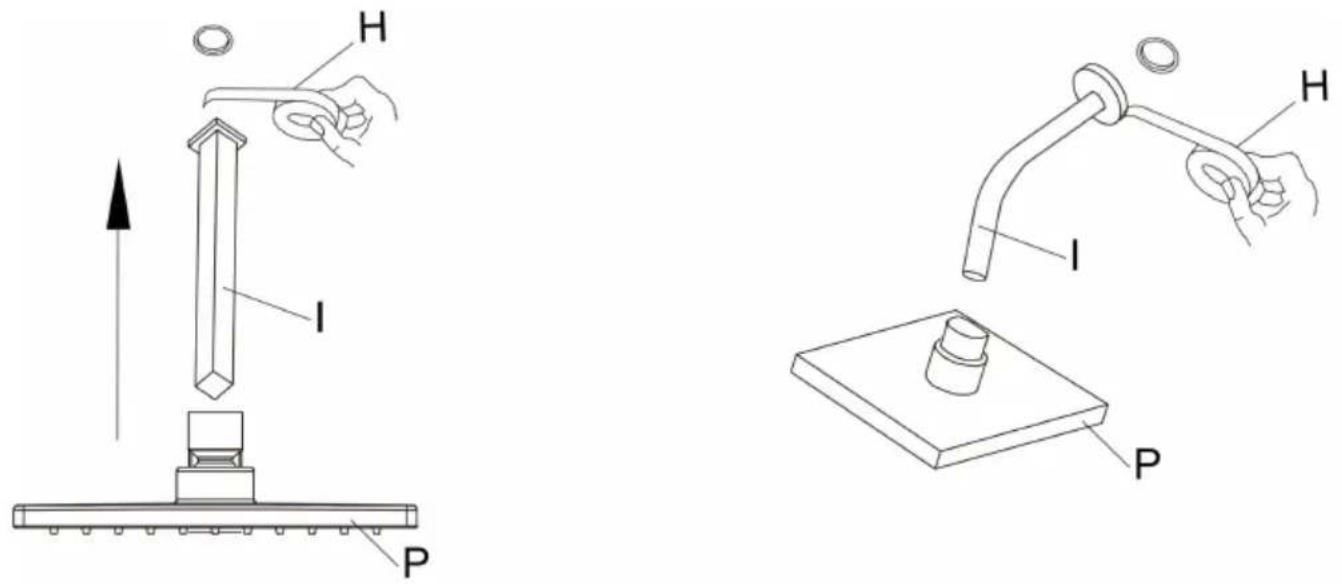

1. Abra el agua durante 1 minuto para eliminar cualquier residuo. Aplique cinta de teflón (H) al tubo de cola roscado e instale la manguera de ducha (I) en la salida de la pared. Luego, conecte la ducha superior (P) al caño.

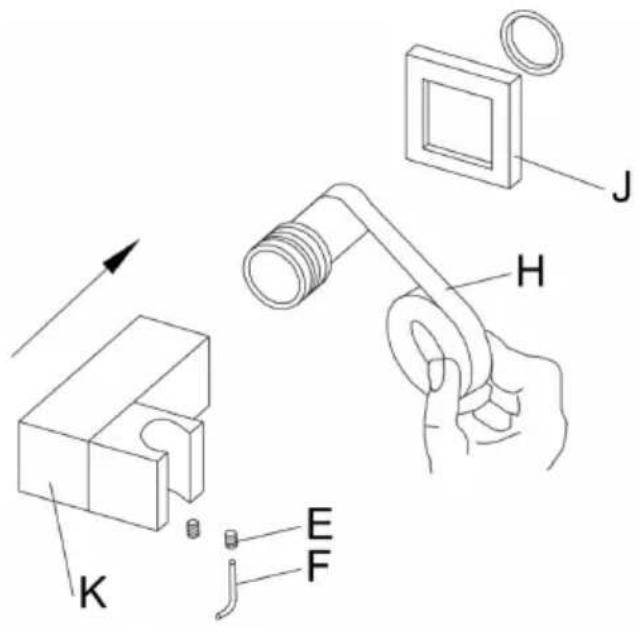

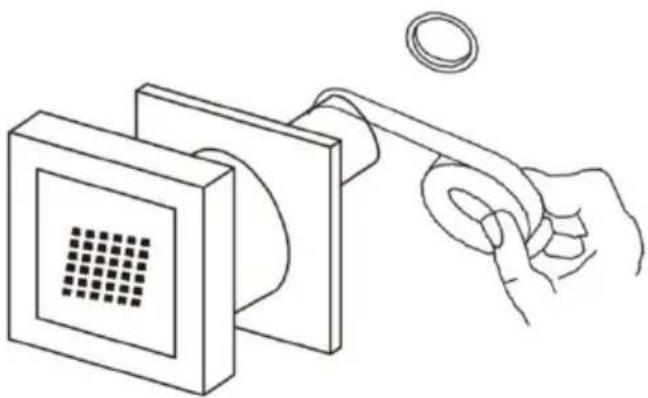

1. Aplique cinta de teflón (H) al extremo roscado y fíjelo. Coloque la placa de cubierta (d) en el soporte de la fuente.
2. La distancia entre la parte inferior de la abertura y la superficie de la baldosa es de 30 mm. Gire la boquilla.

alimentación de pared (K) y atorníllela Coloque el soporte de suministro de pared (K) en la salida de la ducha de mano y atornílelo (E) con una llave Al (F).	hacia la tubería incrustada en la pared;

Uso del producto

1. Para mantener las condiciones de trabajo adecuadas se requiere limpieza.

Cuando hay depósitos minerales, aparecen en las boquillas de pulverización. Para limpiar los depósitos minerales, frote suavemente las boquillas de goma y el cabezal de la ducha para desalojarlos.

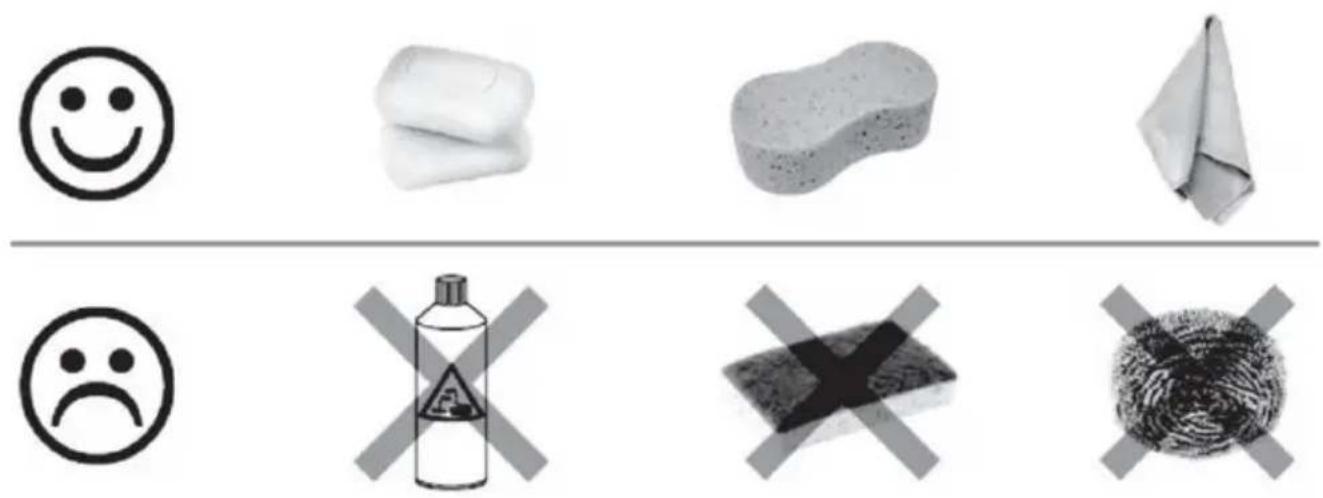

1. Para limpiar depósitos más pesados, retire el cabezal de la ducha y sumérjalo boca abajo en una taza de agua con vinagre blanco durante 2-3 horas. Vuelva a colocar el cabezal de la ducha y ábralo en cada configuración de rocío para enjuagar el vinagre. NO utilice productos químicos agresivos, limpiadores fuertes ni abrasivos. Esto puede dañar piezas o el producto terminado y puede anular la garantía.
