Tipo di prodotto	Set di portautensili a cambio rapido per tornio
Marca	Vevor
Modello	250-1008
Categoria	Utensile per fai da te
Compatibilità	Per torni a volano da 8 pollici (stima)
Numero di pezzi	8 pezzi (1 portautensili a pistone + 7 supporti)
Materiale	Acciaio temprato e rettificato
Finitura	Olio antiruggine applicato
Tipo di fissaggio	A pistone (cambio rapido)
Funzioni principali	Tornitura, sfacciatura, foratura, zigrinatura, troncatura
Cambio utensile	In pochi secondi, senza spessori
Rigidità	Massima per evitare vibrazioni (prestazioni senza vibrazioni)
Manutenzione	Completamente sigillato, funzionamento senza manutenzione
Pulizia	Pulire con un panno asciutto; evitare solventi aggressivi
Sicurezza	Usare dispositivi di protezione; verificare il bloccaggio prima di ogni utilizzo
Contenuto della confezione	Portautensili principale, supporti vari (tornitura, foratura, troncatura, ecc.)
Peso	Circa 2,5 kg (stima)
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina
Garanzia	Vedere certificato di assistenza e garanzia elettronica

Domande frequenti - 250-1008 Vevor

Come installare il portautensili sul tornio?

Fissare il portautensili principale sulla torretta del tornio utilizzando le viti di fissaggio fornite. Assicurarsi che sia ben allineato e serrato. Consultare il manuale per le regolazioni precise.

Quali torni sono compatibili con questo modello 250-1008?

Questo modello è progettato per torni a volano di circa 8 pollici. Verificare l'altezza del proprio utensile rispetto alla linea centrale del tornio.

Come cambiare rapidamente un utensile?

Sbloccare il pistone ruotando la maniglia, rimuovere l'utensile attuale, inserire il nuovo utensile e bloccare il pistone. L'operazione richiede pochi secondi.

Quale manutenzione è necessaria?

Il meccanismo è sigillato e non richiede manutenzione regolare. Pulire semplicemente le superfici con un panno asciutto per rimuovere i trucioli.

Cosa contiene esattamente il set?

Il set comprende un portautensili a pistone e 7 supporti: portautensili per tornitura/sfacciatura, portautensili per foratura, supporto per lama di troncatura, ecc. Vedere l'elenco dettagliato nel manuale.

Quali materiali sono utilizzati?

Tutti i pezzi sono in acciaio temprato e rettificato, garantendo massima rigidità e lunga durata.

Quali sono le precauzioni di sicurezza?

Indossare occhiali di protezione, non indossare abiti larghi, assicurarsi che l'utensile sia ben bloccato prima di avviare il tornio.

È necessario lubrificare il meccanismo?

No, il meccanismo è sigillato e lubrificato in fabbrica. Un olio antiruggine viene applicato sulle superfici, ma non richiede rilubrificazione.

Cosa fare se l'utensile non tiene bene?

Verificare che il pistone sia completamente bloccato e che l'utensile sia inserito correttamente. Se il problema persiste, ispezionare le superfici di contatto per eventuali danni.

Sono disponibili pezzi di ricambio?

I pezzi di ricambio non sono elencati nel manuale. Contattare il servizio clienti Vevor tramite www.vevor.com/support per assistenza.

MANUALE UTENTE 250-1008 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

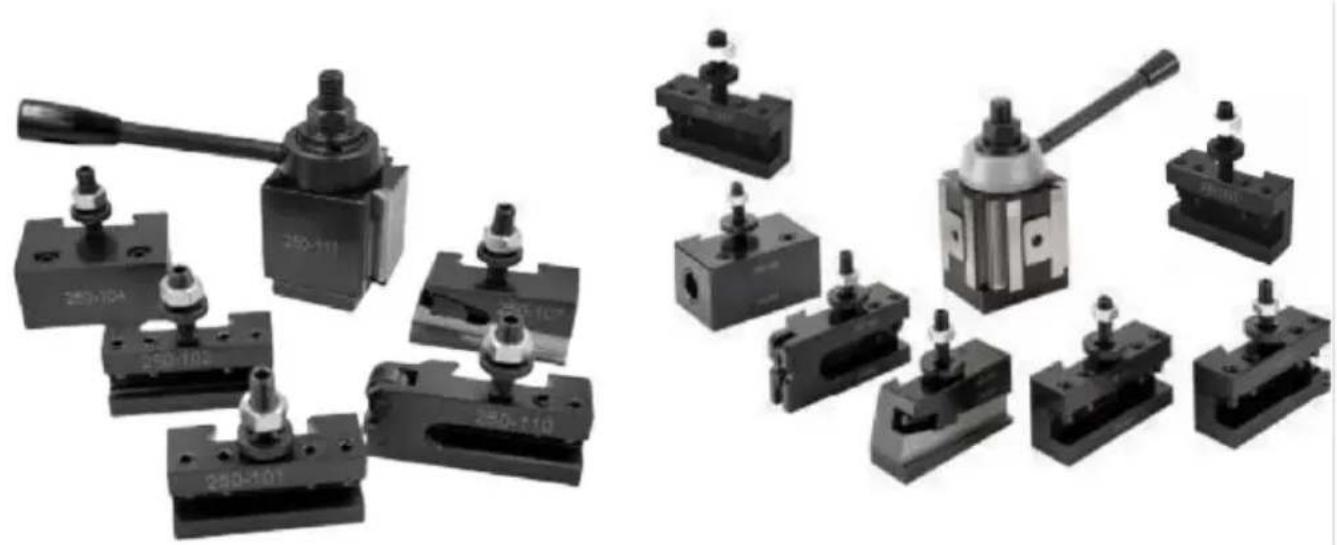

Set di portautensili a cambio rapido Manuale d'uso

MODELLO: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-1 11 (6), 250-222 (6),

250-111 (8), 250-222 (8)

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai grandi marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

MODELLO: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000

250-1 11 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

• Tutte le parti funzionanti sono temprate e rettificate.
• Massima rigidità per prestazioni senza vibrazioni. Niente perdite di tempo con i distanziali.
• Aumenta la produttività di tutte le operazioni di tornitura.
• Completamente sigillato per un funzionamento senza necessità di manutenzione.
• Cambia utensile in pochi secondi.

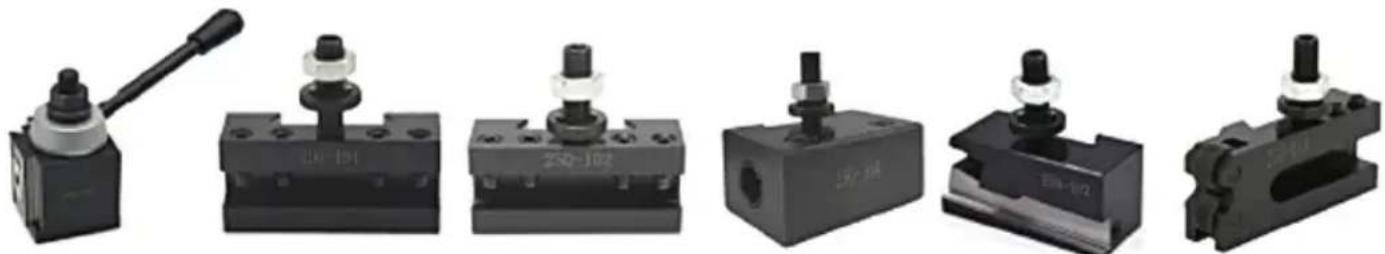

Ogni set è composto da un portautensili a pistone e da uno per cia dei 5 supporti

ORDINE NO.	TORNIO ORIENTABILE	6 PEZZI OGNI SET INCLUDE (6 PEZZI/SET)
250-000 (6)	8"	250-000、250-001、250-002、250-004、250-007、250-010 CIASCUNO
250-111 (6)	12"	250-111、250-101、250-102、250-104、250-107、250-110 CIASCUNO
250-222 (6)	10" -15"	250-222、250-201、250-202、250-204、250-207、250-210 CIASCUNO
250-333 (6)	13" -18"	250-333、250-301、250-302、250-304、250-307、250-310 CIASCUNO
250-444 (6)	14" -20"	250-444、250-401、250-402、250-404、250-407、250-410 CIASCUNO

ORDINE NO.	TORNIO ORIENTABILE	8 PEZZI OGNI SET INCLUDE (8 PEZZI/SET)
250-111(8)	12"	250-111、250-101、250-102、250-104、250-107、250-110 CIASCUNO 11250-101T * 2 PZ
250-222(8)	10" -15"	250-222、250-201、250-202、250-204、250-207、250-210 CIASCUNO 11250-201T * 2 PZ

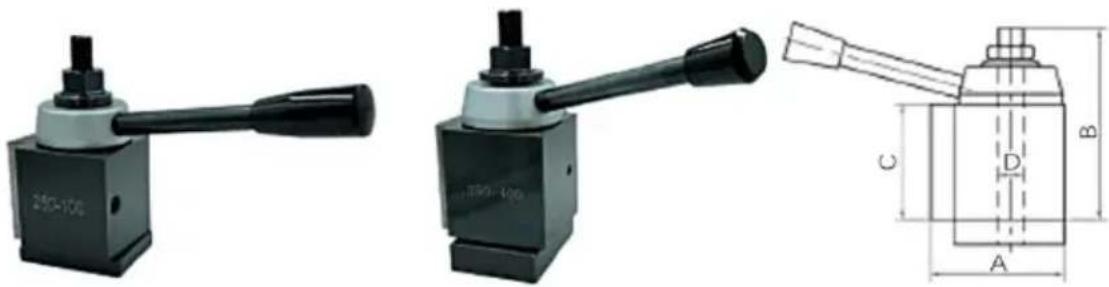

Portautensili a cambio rapido con pistone - accessori

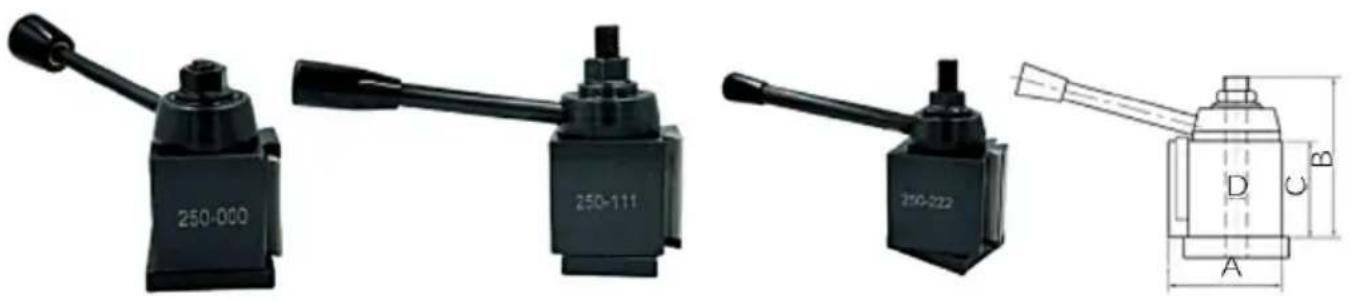

Portautensili a cambio rapido stile cuneo

ORDER NO.	SWING FOR LATHE	A	B	C	D
	INCH	INCH	INCH	INCH	INCH
250-000	12	1.75	2.95	1.57	0.40
250-111	10-15	2-1/2	3-7/8	2-1/4	9/16
250-222	13-18	3	4-5/8	2-3/4	5/8
250-333	14-20	3-3/8	5-1/8	3	3/4
250-444	17-48	4	6-1/4	3-5/8	7/8

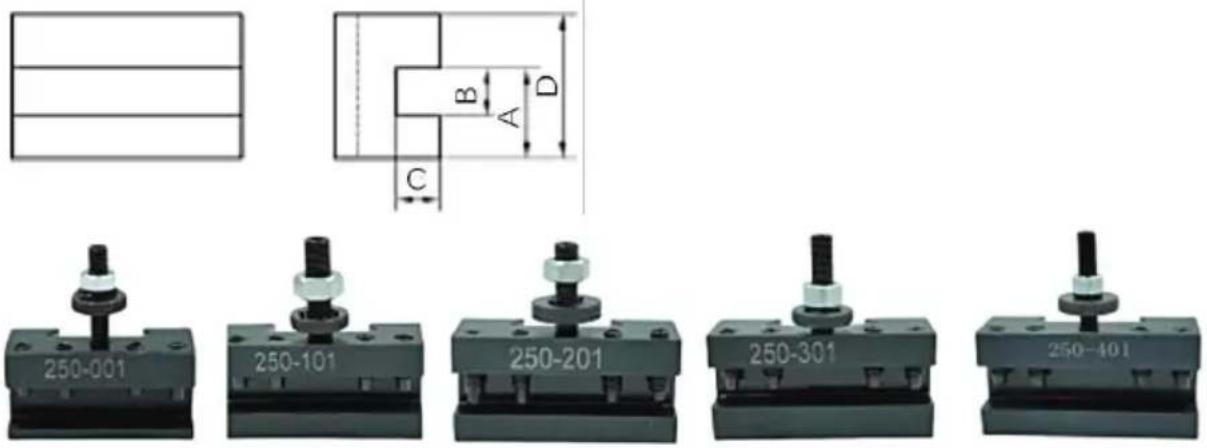

Supporto per tornitura e sfacciatura

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Adatto a qualsiasi dimensione inferiore all'altezza massima h.

Supporto per tornitura e sfacciatura

Supporto per tornitura e sfacciatura

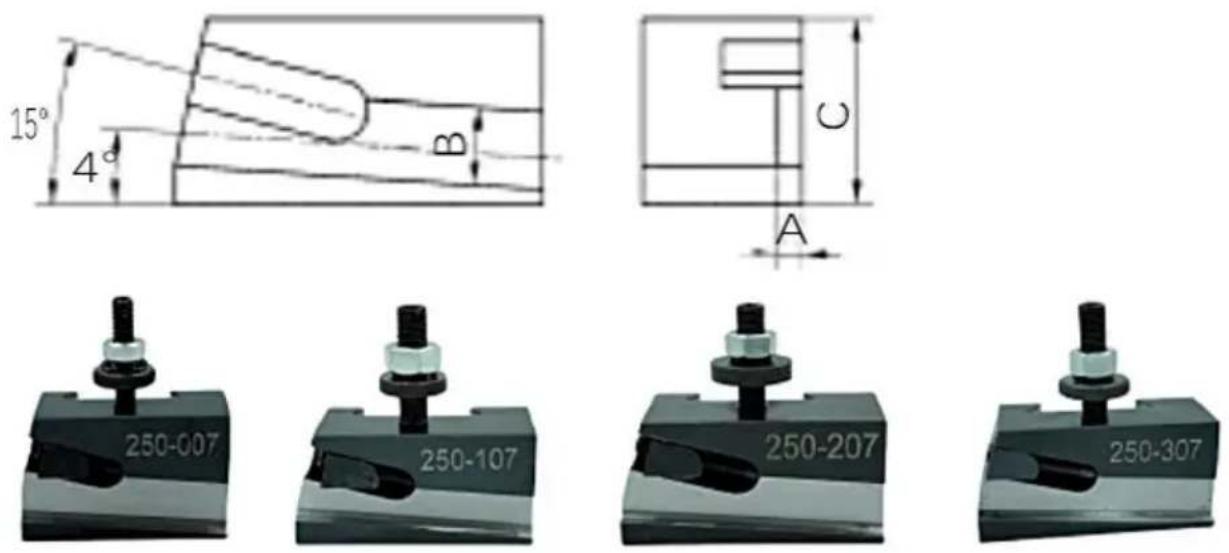

Supporto per alesatura, tornitura e sfacciatura

Le barre di alesatura e gli utensili con gambo tondo sono dotati di scanalati così come punte per utensili Sauare per lavorazioni di superfici terminali, este di taglio, di alesatura ecc.

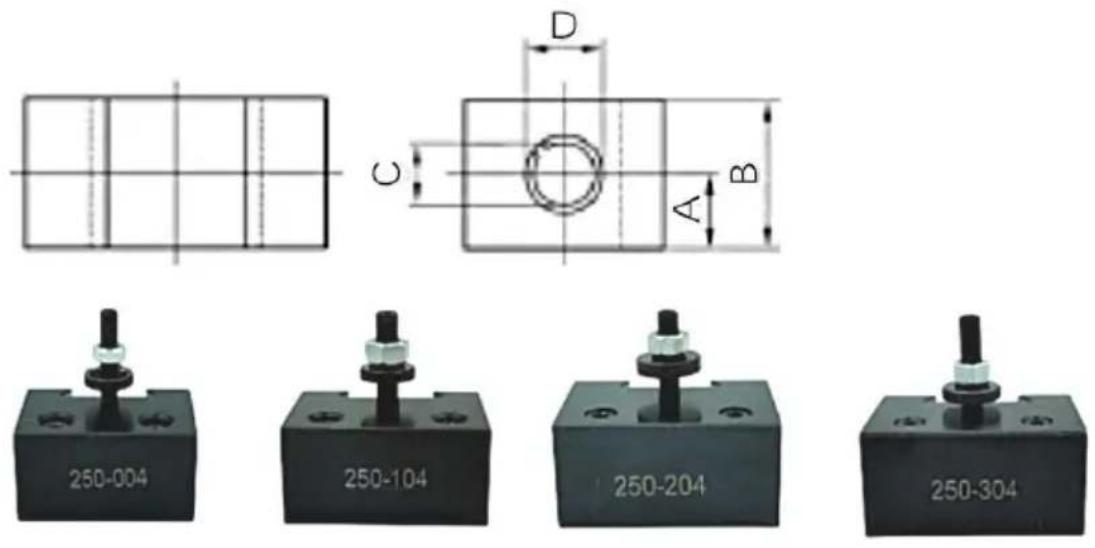

Supporto per barra alesatrice per impieghi gravosi

Boccola divisa adatta per piccole barre di alesatura e trapano Portautensili universale per lame di troncatura

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Può essere utilizzato per la zigrinatura; se si utilizza un utensile quadrato, pu lavorare superfici terminali, tagli esterni, alesature, ecc.

Labbra: per proteggere meglio il tuo prodotto, applicheremo olio antiruggine, che potrebbe causare perdite di olio.
