MANUALE UTENTE 10FT-3D-7K-I Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT FERRAMENTA SEMPLICE PER PORTA SCORREVOLE PER FIENILE

MODELLO:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/

6FT-2D-5K-Y/6.6FT-2D-5K-H/6.6FT-2D-5K-Y/

8FT-2D-6K/8FT(J)Porta singola/8FT(I)Porta singola/

10FT-3D-7K-J/10FT-3D-7K-I

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Registro di piano

MODELLO:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/6FT-2D-5K-Y/

6.6FT-2D-5K-H/6.6FT-2D-5K-Y/8FT-2D-6K/8FT(J)Porta singola/ 8FT(I)Porta singola/10FT-3D-7K-J/10FT-3D-7K-I

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può comportare lesioni gravi.

Precauzioni di montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

6. Le capacità del prodotto si applicano al prodotto correttamente e completamente assemblato soltanto.

7. Per ulteriori informazioni sulle parti elencate di seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.

8. Per motivi di sicurezza, si consiglia di installare questo hardware da 2 persone

9. I prodotti siano installati lontano dalla portata di bambini e animali domestici;

Usare precauzioni

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo.
2. Utilizzare solo come previsto.
3. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

SALVA QUESTE ISTRUZIONI

Idoneità del prodotto

La scatola non contiene pannelli porta e altri quadrati di legno, che richiedono un acquisto aggiuntivo

Modello	lunghezza della rotaiaAAA	Larghezza della portaBB	Spessore della portaCC
5 piedi-2 giorni-5 km-h	5 piedi (1500 mm)	ÿ30 pollici	Da 1-3/8" a 1-3/4"
5FT-2D-5K-Y
6 piedi-2 giorni-5 km-h	6 piedi (1830 mm)	ÿ36 pollici	Da 1-3/8" a 1-3/4"
6FT-2D-5K-Y
6,6 piedi-2 giorni-5 km-h	6,6 piedi (2000 mm)	36-40 pollici	Da 1-3/8" a 1-3/4"
6.6FT-2D-5K-Y
8 piedi-2 giorni-6 km	8 piedi (2440 mm)	42-48 pollici	Da 1-3/8" a 1-3/4"
8ft(j)porta singola
8ft(l)porta singola
10FT-3D-7K-J	10 piedi (3000 mm)	ÿ60 pollici	Da 1-3/8" a 1-3/4"
10FT-3D-7K-I

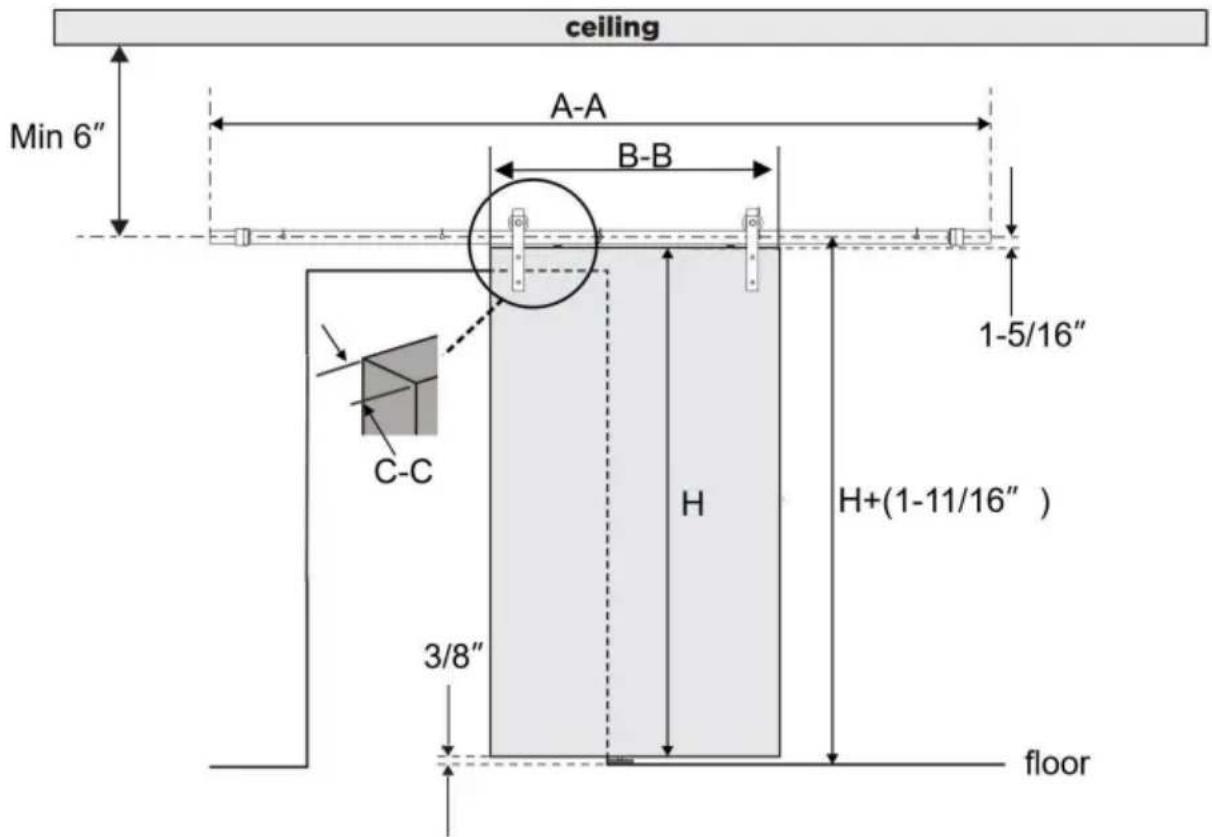

Le dimensioni rimanenti:

1. Il prodotto è applicabile alla porta scorrevole singola, l'altezza della porta è H a seconda dell'altezza acquistata;
2. L'altezza dal centro del binario al suolo deve essere 1,6875 pollici più alta rispetto all'altezza della porta;
3. La distanza del centro della pista dal soffitto non è inferiore a 6 pollici;
4. La distanza tra il lato inferiore e il lato inferiore è 0,375
   pollici

Elenco dei parametri

Modello	Prodotto colore numero tipo	appendino	Divisione dell'orbita	Numero di rotaie fori di montaggio
5 piedi-2 giorni-5 km-h	nero	stampo J	2 pezzi	5 pezzi
5FT-2D-5K-Y Argento scuro
6 piedi-2 giorni-5 km-h	nero
6FT-2D-5K-Y Argento scuro
6,6 piedi-2 giorni-5 km-h	nero
6.6FT-2D-5K-Y Argento scuro
Stampo J argento scuro 8FT-2D-6K			2 pezzi	6 pezzi
8 piedi(j)singolo porta	nero	stampo J
8 piedi(l)singolo porta	nero	lo stampo
10FT-3D-7K-J	nero	stampo J	3 pezzi	7 pezzi
10FT-3D-7K-I		lo stampo

Elenco dei pezzi

Stesso numero di parti

A: Blocco anti-salto × 2 pezzi	Si:M4×25testa svasatavite autofilettante × 2 pezzi	C:DiTappo × 2 pezzi	Forma D:TGuida al pavimento× 1 pz.
E:ÿ6×30 Bullone di espansione in plastica× 2 pezzi	F:M4×25 Rotondovite autofilettante a testaesagonale ×2pz	G:2,5 mm esagonaleChiave × 1 pz.	[862DH:MuroDistanziatore×4
K: Bullone M10×55×4	L:Kit rotaia × 1 pz.

Parti con quantità diverse

Modello	J:Appendiabiti-J	O: rondelle	P:M8×90 PlasticaVite	Domanda:y12×50bullone diespansione	M:MuroDistanziatore
5FT-2D-5K-H	2	13	5	5	5
5FT-2D-5K-Anno
6FT-2D-5K-H
6FT-2D-5K-Anno
6,6 piedi-2Giorno-5K-H
6,6 piedi-2D-5K-Y
8 piedi-2D-6K	2	14	6	6	6
8 piedi(j)singolo e attraverso
8 piedi(I)Canto la porta	0
10 piedi-3D-7K-J	2	15	7	7	7
10 piedi-3D-7K-I	0
Di seguito sono riportati i modelli 8FT-2D-6K, 8ft(j)porta singola, 8ft(I)porta singola Accessori disponibili solo per porta
R: M6*10 bullone x 4 pezzi		S:connessionecinghia×1pz		T:4mm esagonale x1 pz

Di seguito sono riportati gli accessori disponibili solo per il modello 10FT-3D-7K-I e 8ft(I)Single Door`

I:Appendiabiti-I×2

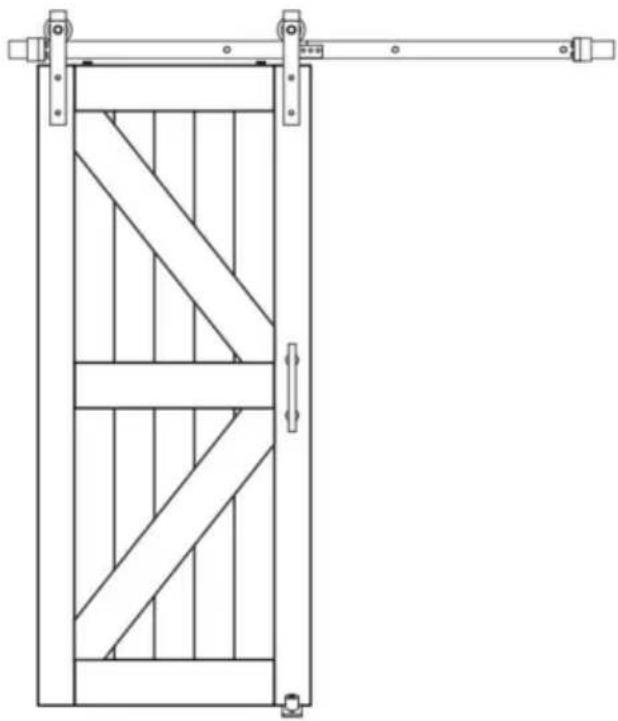

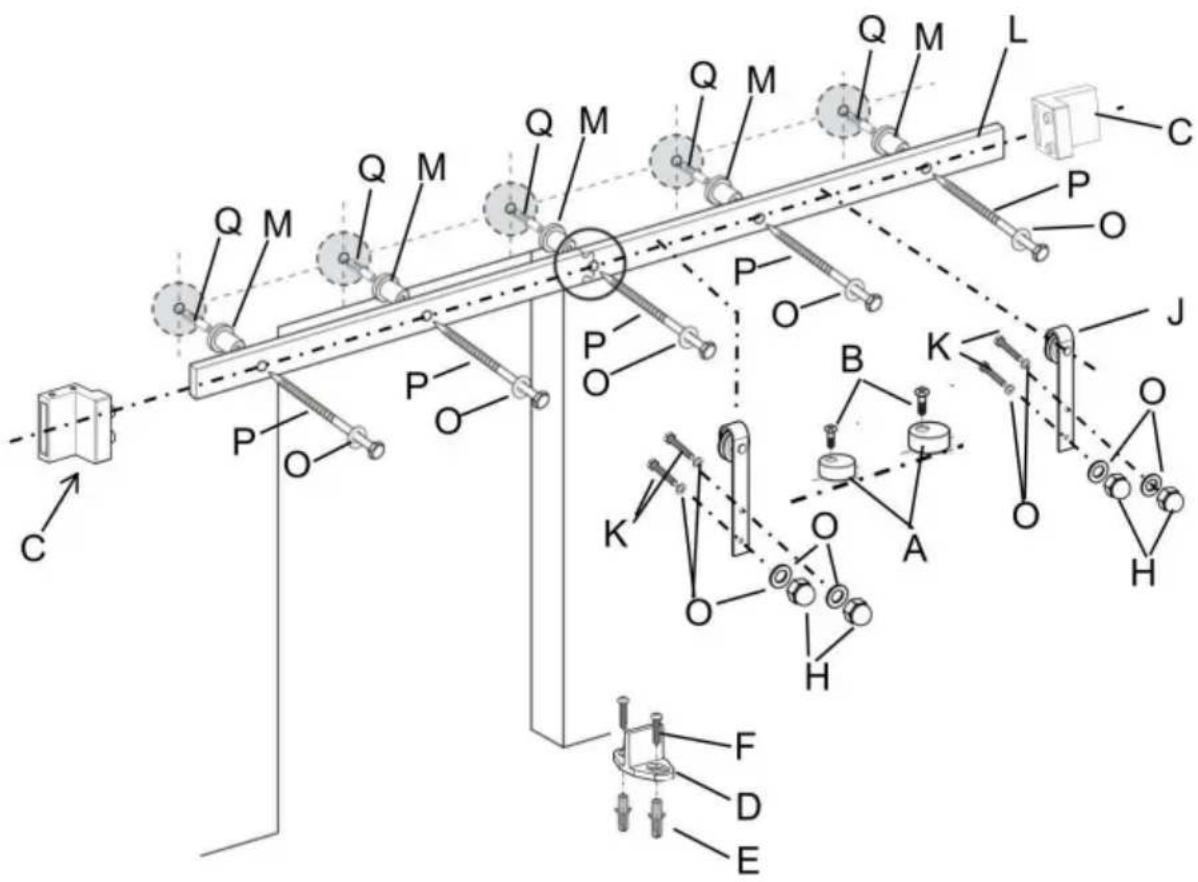

Diagramma di decomposizione del modello 6ft-2d-5k-h

Nota: i restanti grafici di decomposizione del modello sono simili

CNOAUZIONE

La movimentazione errata di oggetti pesanti (ad esempio, porte) può causare perdita di equilibrio e gravi

lesioni. Assicurarsi sempre di avere una presa salda sull'oggetto e di

essere in equilibrio prima di spostarlo. Indossare sempre scarpe antinfortunistiche quando si sollevano

oggetti pesanti.

Rimanere incastrati in parti del corpo (ad esempio capelli, dita) in parti in movimento può causare pizzicamento e lesioni gravi. Non mettere le dita in parti che potrebbero muoversi e rimuovere o contenere sempre qualsiasi cosa sul tuo corpo che potrebbe diventare impigliato con una parte mobile.

Chiudere le porte scorrevoli tenendo la mano all'estremità della porta può causare

la tua mano o le tue dita, incastrate tra la porta e altri oggetti solidi

oggetti (ad esempio, un'altra porta, modanature) che causano gravi lesioni. Utilizzare sempre il

maniglia della porta per chiudere la porta

Dichiarazione di utilizzo

L'uso di una forza eccessiva durante l'apertura e la chiusura della/e porta/e può causare danni all'hardware. Tenere sempre la maniglia per spostare delicatamente il da(i).

Strumenti necessari

Quadrato di velocità	Matita	PhillipsCacciavite	Nastro
Chiave	Livello	Trapano	Punta da trapano 3/8"
Punta da trapano 29/64"	Punta da trapano 7/32"

Assemblaggio del prodotto

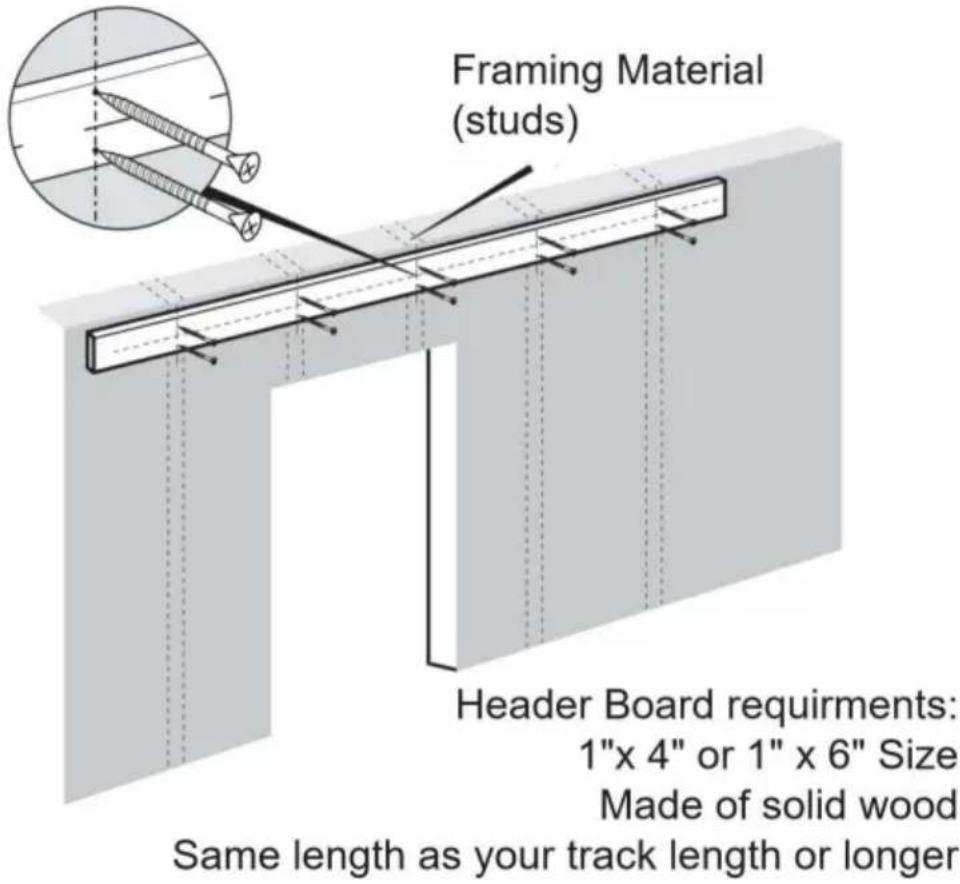

È molto importante determinare se è necessario installare un'intestazione Prima di installare la pista, assicella.

SE ti trovi nelle seguenti situazioni, ti consigliamo vivamente di utilizzare un Pannello di testata.

- SE i montanti della parete non sono a 16" al centro, il che non si allinea con il nostro rotaia (la nostra rotaia è dotata di fori preferati ogni 16" al centro) • SE il tipo di muro non è in cemento, è in cartongesso o un altro tipo di muro (come questo potrebbe non supportare il peso della pista e della porta montata) • SE è presente una modanatura della porta

Attenzione: la scheda di testata e le viti per installare la scheda di testata non sono inclusi. Puoi acquistarli online o offline.

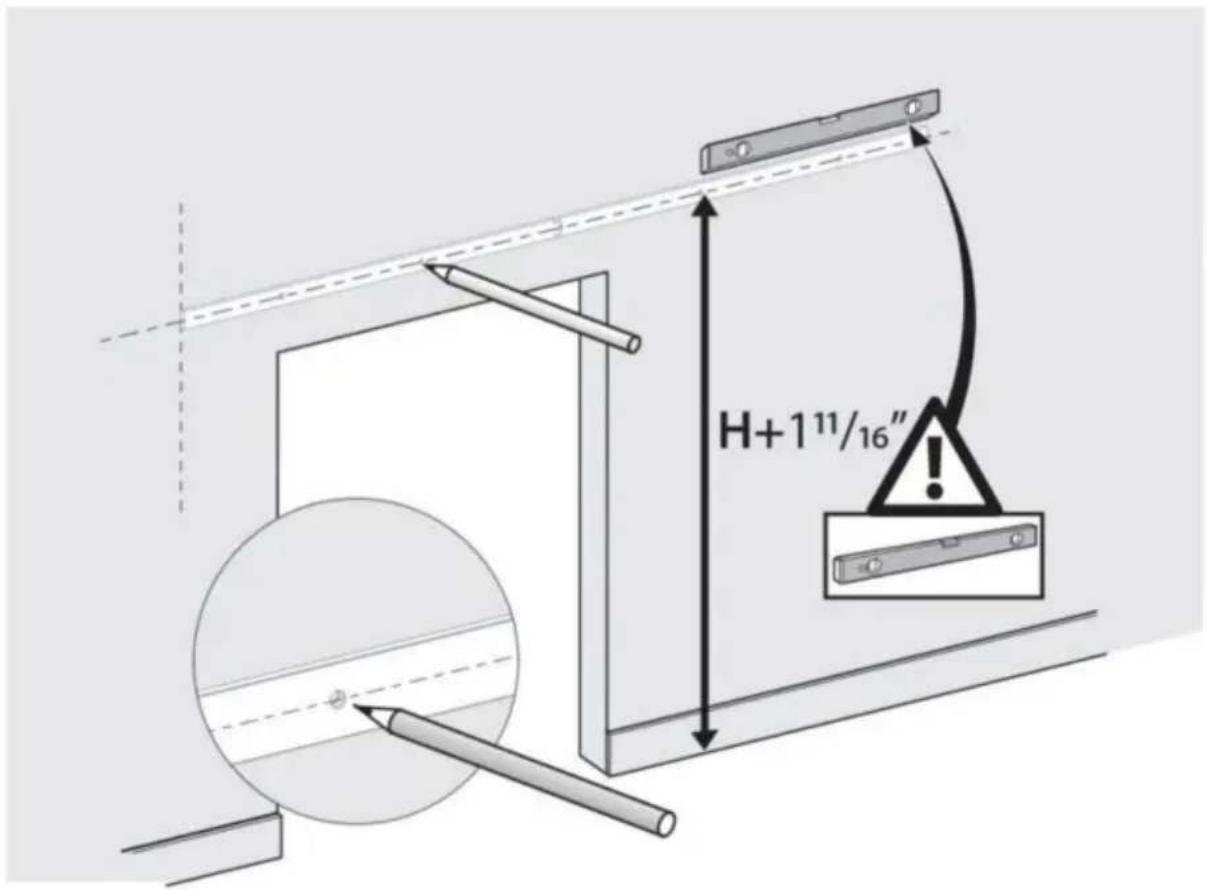

Passo 1

1.1. Utilizzare una livella e un metro a nastro per segnare la linea centrale della pista. Come mostrato nel diagramma di selezione del prodotto, l'altezza della porta è H nel

nell'immagine sopra, l'altezza della linea centrale (misurata dal pavimento) è

l'altezza della porta PIÙ 1-11/16".

1.2. Posizionare la pista in posizione lungo la linea centrale contrassegnata, assicurandosi che sia a livello, e utilizzare la pista come modello per contrassegnare la posizione dei fori di montaggio per il traccia con una matita.

Vedere i suggerimenti per l'installazione di seguito.

H+1¹¹/₁₆"

La pista deve coprire completamente le aperture delle porte sui pannelli della parete;

suggeriscono che un'estremità della pista sia a filo con l'apertura del muro, e

questo è correlato alla larghezza della porta.

SUGGERIMENTO PER L'INSTALLAZIONE:

Per contrassegnare i fori più comodamente, è possibile installare la pista con un'estremità

bullone senza distanziale, che aiuta a fissare un'estremità della pista. E poi puoi

spostare l'estremità libera per assicurare il livello del binario per contrassegnare i fori di montaggio.

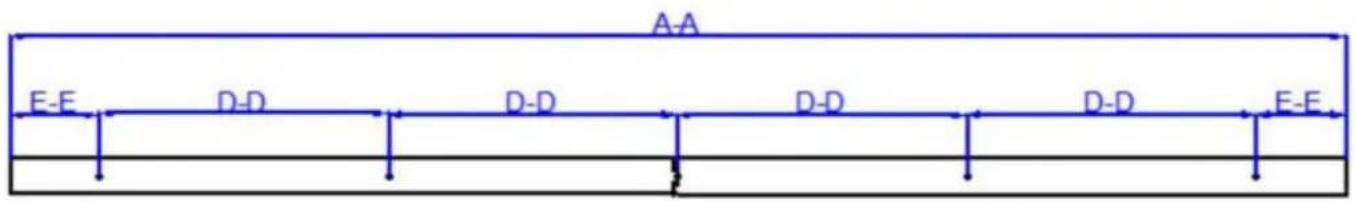

È anche possibile fare riferimento alla dimensione della traccia per contrassegnare la posizione dell'apertura della traccia

Modello	lunghezza della rotaiaAAA	foro ferroviariodistanzaGG	foro laterale della rotaiae bordo della rotaiaE-E	Numero disegnatobuchi
5 piedi-2 giorni-5 km-h	5 piedi (1500 mm)	325 mm	100mm	5 pezzi
5FT-2D-5K-Y
6 piedi-2 giorni-5 km-h	6 piedi (1830 mm)	406 mm	103mm	5 pezzi
6FT-2D-5K-Y
6,6 piedi-2 giorni-5 km-h	6,6 piedi (2000 mm)	406 mm	188mm	5 pezzi
6.6FT-2D-5K-Y

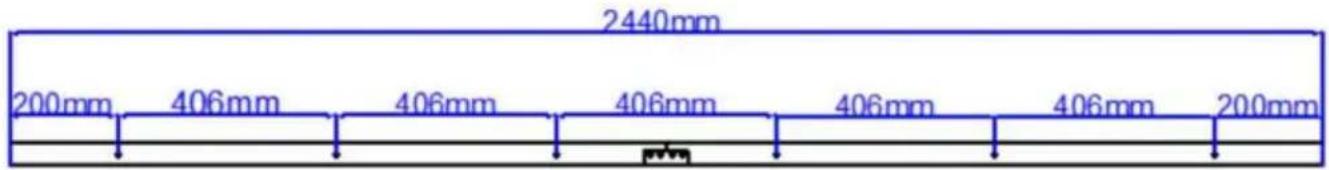

I fori di montaggio della guida del modello 8FT-2D-6K, 8ft(J) porta singola e

Le porte singole da 8 piedi (I) sono le seguenti, sei fori;

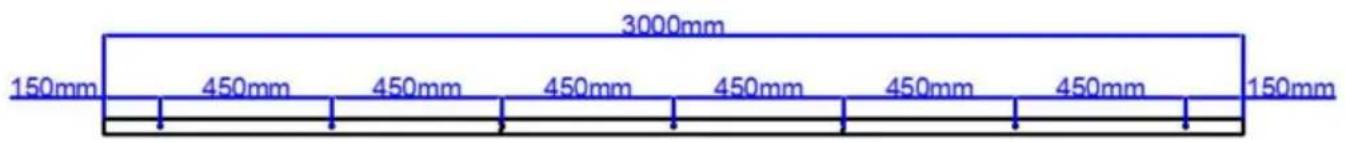

Dimensioni di montaggio su rotaia per i modelli 10FT-3D-7K-J e 10FT-3D-7K-I

sono i seguenti, sette fori;

2.1. Utilizzare un foro da trapano da 29/64" nella posizione contrassegnata, profondo 2 pollici;

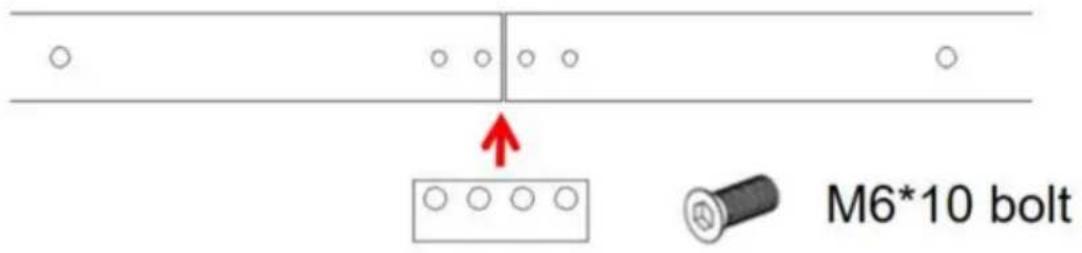

Fase 3: Installare la guida 3.1. Le 2

guide del modello 8FT-2D-6K sono unite da una cinghia di collegamento e 4 bulloni;

M6*10 bolt

I modelli rimanenti sono combinazioni a forma di fiore tramite rotaia.

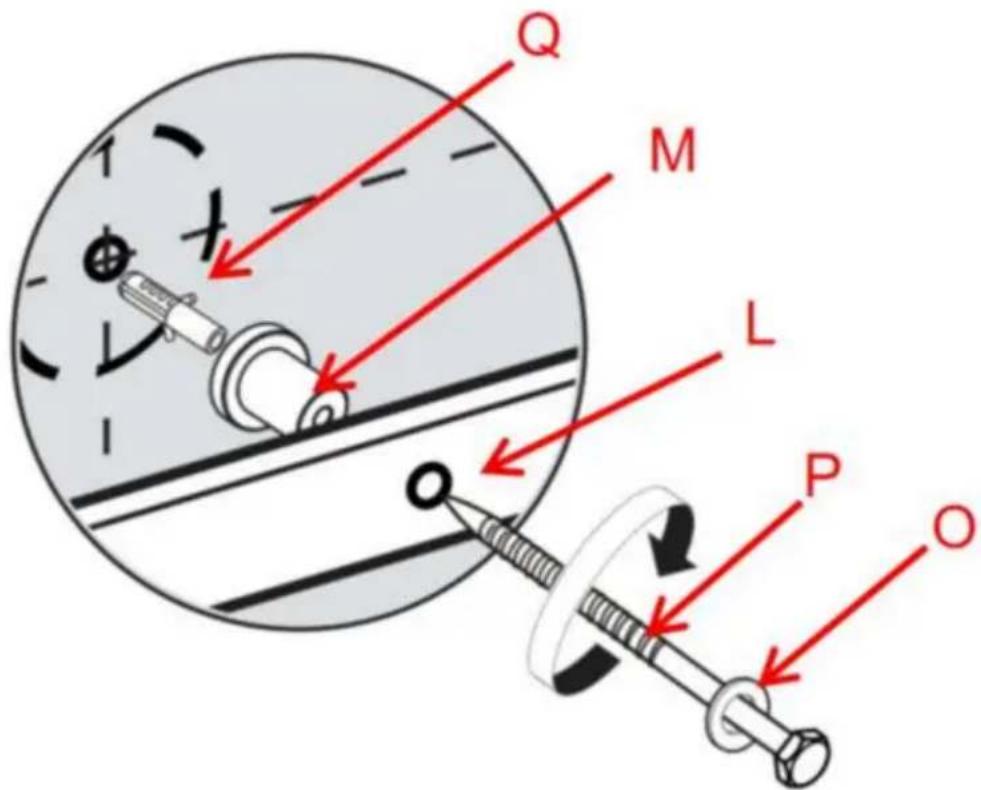

3.2.Installazione del muro in calcestruzzo.

Installare prima il bullone di espansione in plastica Q nei fori sul muro di cemento, quindi utilizzare la vite P attraverso le rondelle O, la guida L e il distanziale da parete M e infine bloccare il bullone di espansione in plastica Q.

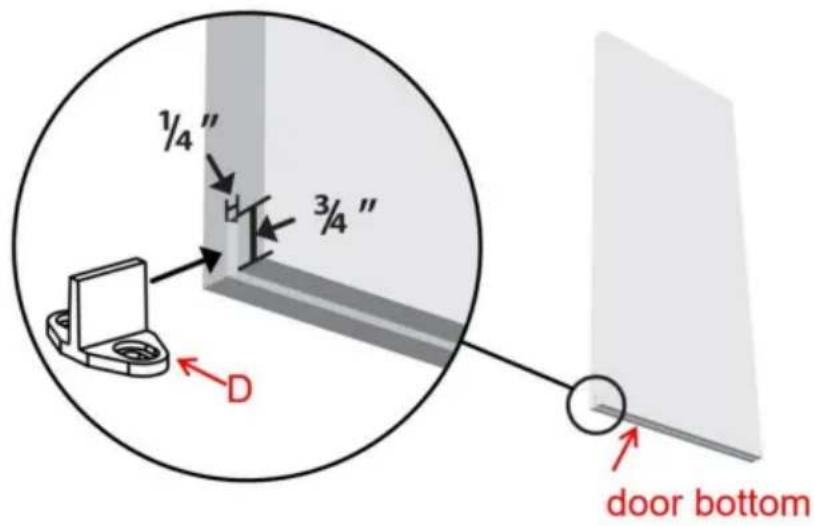

Utilizzare una fresatrice verticale o una sega circolare per creare un taglio nella parte inferiore della porta, lungo il centro, per consentire alla punta della guida a pavimento a forma di T di inserirsi al suo interno. La guida a pavimento serve a mantenere stabile la porta e a impedire che la parte inferiore oscilli avanti e indietro quando la si apre e la si chiude.

1/4" H 3/4" D door bottom

Fase 5

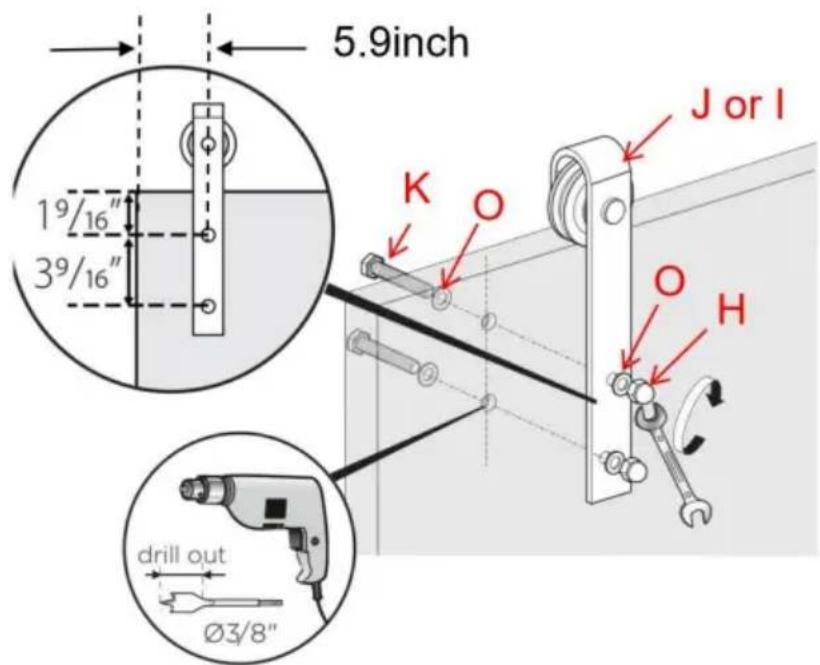

In base alla figura seguente, utilizzare il bullone K per passare attraverso la rondella O, la por il gancio J, la rondella O e infine serrare il bullone H con il dado per fissare il gancio J sulla parte superiore della porta; installare i ganci sulla parte superiore della porta, assicurarsi che il bullone K si trovi nella linea centrale del lato superiore della porta.

Ogni gancio richiede due bulloni; sono necessari 2 ganci per ogni porta.

Nota: il gancio per il modello 10FT-3D-7K-I è il gancio I.

Se lo spessore della porta è di 1-3/4 pollici, non è necessario installare la rondella O.

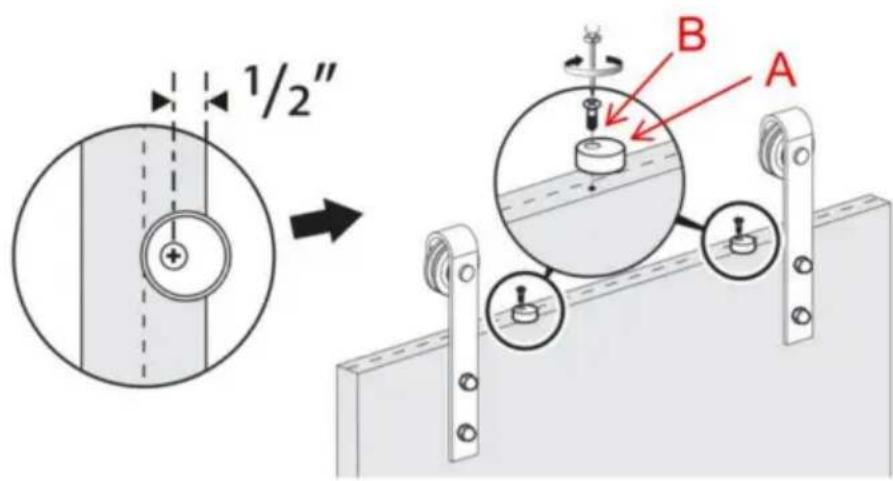

I blocchi anti-salto servono a proteggere la porta dal contatto con la rotaia quando viene fatta scorrere.

Per prima cosa, segnare a 0,5 pollici dal bordo della porta, quindi allineare i fori delle viti blocco anti-salto A con il segno, utilizzare la vite B attraverso il blocco anti-salto A e bloccare in corrispondenza del segno.

1/2" B A

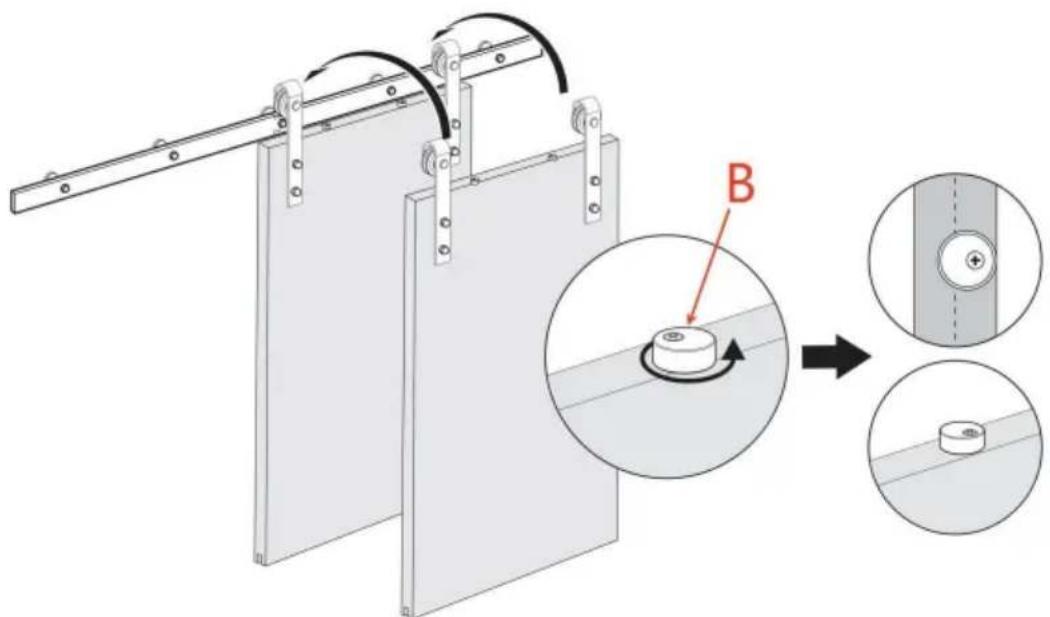

Passo 7

Appendere la porta sopra la pista e ruotare i blocchi anti-salto di 180°

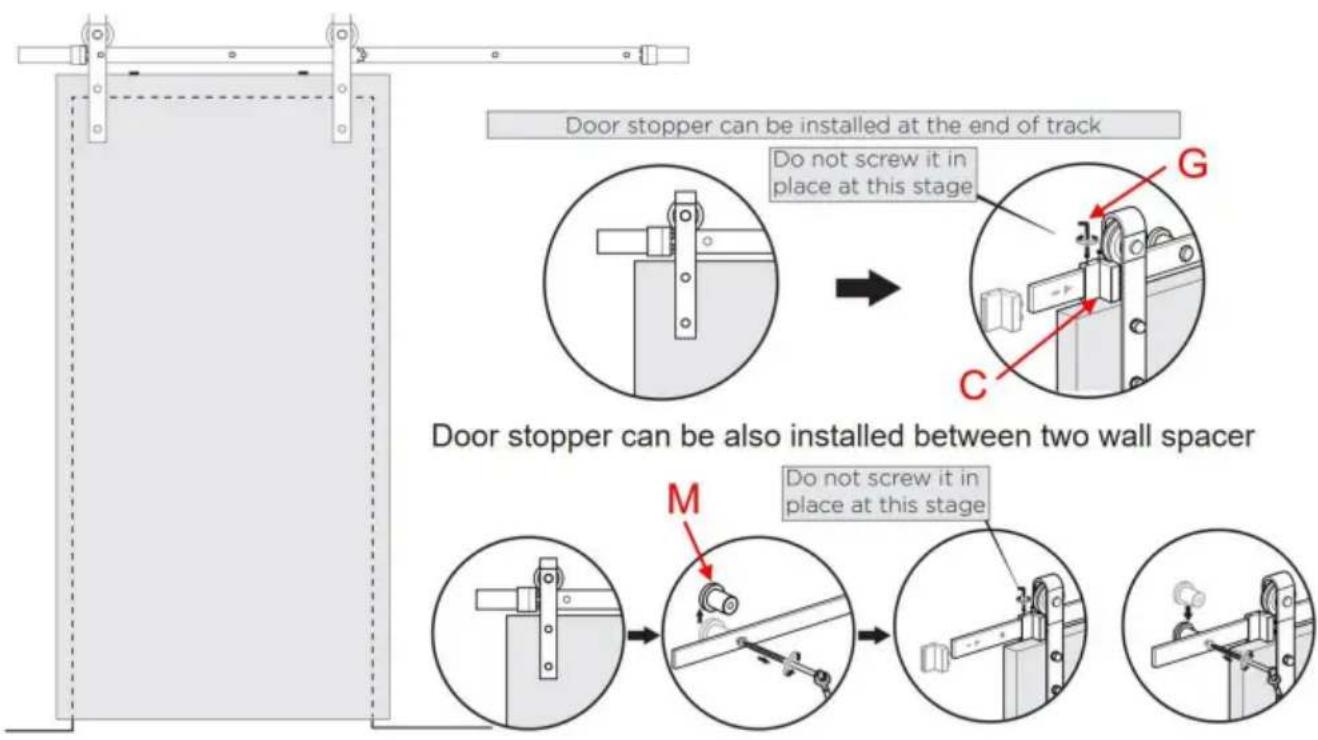

Far scorrere i fermi porta C su entrambe le estremità della guida.

Far scorrere la porta avanti e indietro per verificare quanto bene copre l'apertura.

Riposiziona i fermaporta come preferisci. Regola la posizione di sinistra e

fermo porta destro quando la porta è aperta e chiusa. Se si riduce la porta

viaggio, i fermi della porta C possono spostarsi verso il centro della rotaia.

Quando il fermo porta C è bloccato dal distanziatore da parete M e non riesce a muoversi,

è possibile rimuovere il distanziatore da parete M, spostarlo nella posizione appropriata e quindi

rimontare i fermi porta M nella posizione originale.

Il fermaporta può essere installato anche tra due distanziatori a parete

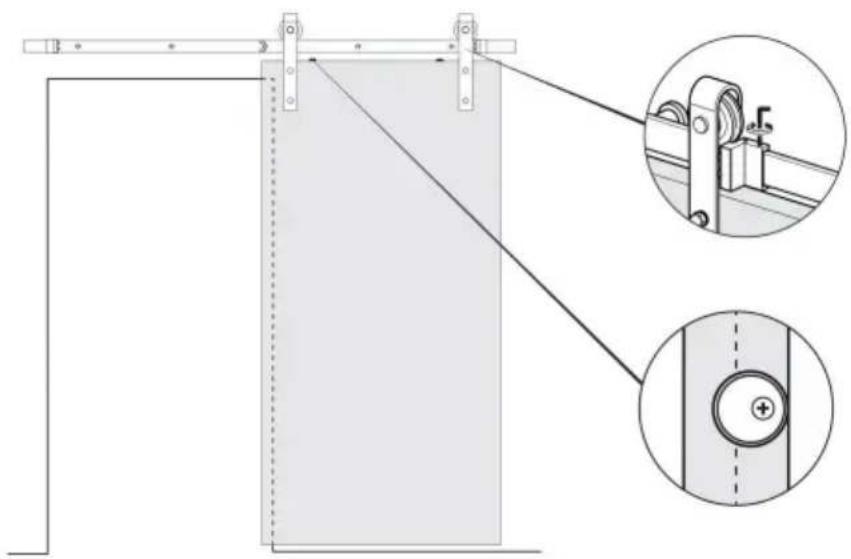

Controllo finale dei fermaporta e dei blocchi anti-salto.

Controllare che i fermi delle porte siano posizionati correttamente e serrati in posizione dal

Chiave esagonale G.

Controllare inoltre che i blocchi anti-salto siano ruotati correttamente e serrati.

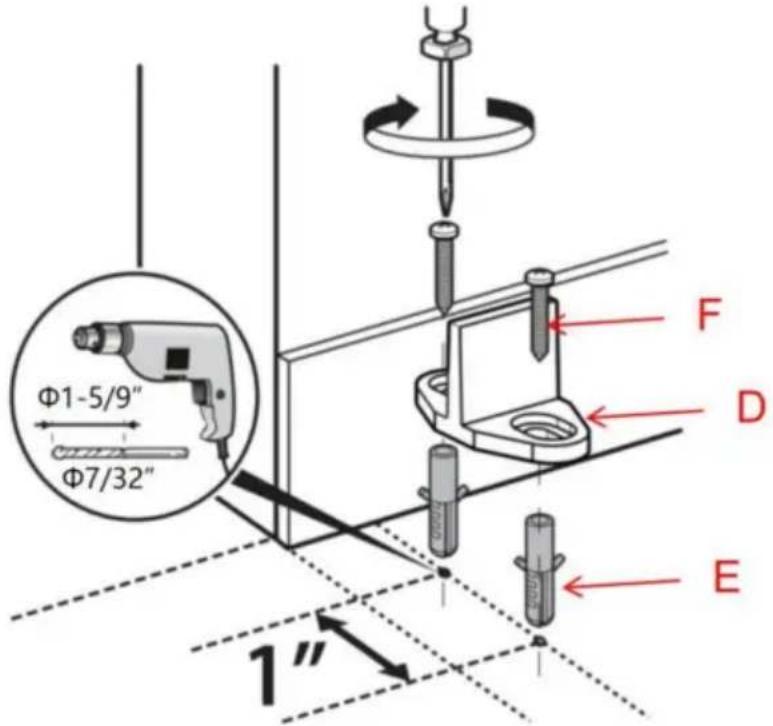

Installare la guida a pavimento D.

10.1. Posizionare prima la guida a pavimento sul pavimento in una posizione adatta, facendo scorrere la porta in modo che la punta della guida a pavimento possa funzionare bene nella fessura della parte inferiore della porta. Quindi segnare 2 fori della guida a pavimento. Quindi due fori per viti attraverso la guida a pavimento segnano due punti sul pavimento.

10.2. Utilizzare una punta da trapano da 7/32" per praticare dei fori con una profondità di 1,375 pollici sul segno sul pavimento; quindi inserire il bullone di espansione in plastica E nel foro sul pavimento; la vite F passa attraverso il foro della guida sul pavimento D e viene installata nel bullone di espansione in plastica E per completare l'installazione della guida sul pavimento D.

Φ1-5/9" Φ7/32" 1" F D E
