Tipo di prodotto	Meccanismo di sollevamento per letto
Marca	Vevor
Modello	HW-3701-1500MM-120KG
Carico massimo	308 kg
Corsa (lunghezza di sollevamento)	1500 mm
Dimensione materasso compatibile	1,5 m a 2 m
Materiale	Metallo (acciaio)
Numero di pistoni pneumatici	2
Accessori forniti	Viti, dadi in nylon M8, controdadi M8, supporti sinistro e destro
Utensili necessari per il montaggio	Cacciavite a croce, trapano elettrico
Numero di persone consigliato per il montaggio	2
Sicurezza	Non lasciare che i bambini salgano; tenere lontano da bambini e animali durante il montaggio; non sedersi o stare in piedi sul meccanismo
Manutenzione	Controllare periodicamente il serraggio delle viti; pulire con un panno umido
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support
Uso previsto	Sollevare solo il materasso; nessun altro oggetto sul letto durante l'uso
Distanza di installazione consigliata	Circa 5 cm tra l'estremità posteriore del sollevatore e il pannello posteriore del contenitore

Domande frequenti - HW-3701-1500MM-120KG Vevor

Qual è il carico massimo supportato dal meccanismo di sollevamento Vevor HW-3701-1500MM-120KG?

Il carico massimo è di 308 kg (secondo il manuale). Assicurarsi di non superare questo limite.

Qual è la corsa di sollevamento di questo modello?

La corsa di sollevamento è di 1500 mm, ideale per letti contenitore di dimensioni adatte.

Quali sono gli utensili necessari per assemblare questo meccanismo?

Gli utensili richiesti sono un cacciavite a croce e un trapano elettrico. Si consiglia di essere in due persone.

Posso usare questo meccanismo per sollevare qualcosa di diverso da un materasso?

No. L'uso previsto è solo per sollevare il materasso. Nessun altro oggetto deve trovarsi sul letto durante il sollevamento, altrimenti si rischiano lesioni.

Come installare il meccanismo di sollevamento nel contenitore del letto?

Seguire le istruzioni: segnare la posizione a 5 cm dal pannello posteriore, forare i fori, fissare il meccanismo con le viti fornite, quindi installare i pistoni pneumatici assicurandosi che l'asta della corsa sia orientata verso il basso.

Quali precauzioni di sicurezza devo prendere durante il montaggio?

Indossare occhiali di sicurezza e guanti da lavoro. Non montare se si è stanchi o sotto l'effetto di sostanze. Tenere lontani bambini e animali.

Il meccanismo è adatto a un letto di dimensioni 180×200 cm?

Sì, il manuale indica la compatibilità con materassi da 1,5 m a 2 m, il che include un letto di 180×200 cm.

Come manutenere il meccanismo di sollevamento?

Controllare regolarmente il serraggio delle viti. Pulire con un panno umido. Evitare umidità eccessiva o prodotti corrosivi.

Dove posso trovare il manuale completo o assistenza tecnica?

Il manuale completo è disponibile sul sito di Vevor. Per assistenza tecnica e certificato di garanzia, visitare www.vevor.com/support.

Posso installare questo meccanismo da solo?

Si consiglia vivamente di essere in due persone per il montaggio a causa del peso e della manipolazione dei pezzi.

MANUALE UTENTE HW-3701-1500MM-120KG Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Meccanismo di sollevamento del letto

MODELLO:

HW-3701-1200MM-60KG

HW-3701-1500MM-120KG

HW-3701-1500MM-90KG

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Meccanismo di sollevamento del letto

MODELLO:HW-3701-1200MM-60KG

HW-3701-1500MM-120KG

HW-3701-1500MM-90KG

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

Modello	HW-3701-	HW-3701-1500 mm-120 kg1200	HW-3701-mm-1500kgmm-90 kg
MassimoCaricoCuscinetto (libbre)	154	308	264
Materassodimensione (m)	1.5-1.8	1,5-2	1,5-2

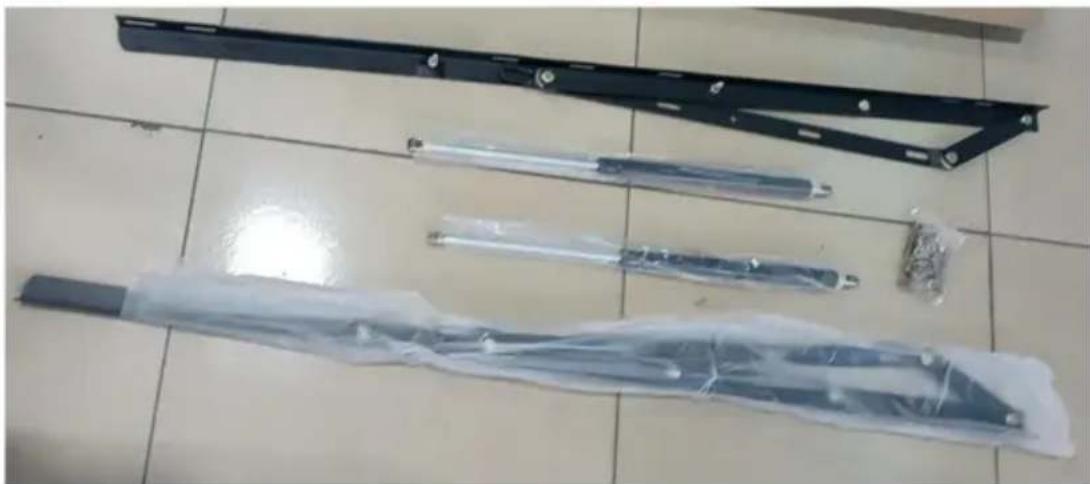

ELENCO PARTI

Modello	Immagine	Quantità
vite		8
gamba aerea		2
Nylon M8 noce		4
Dado di bloccaggio M8		8
parentesi sinistra		1
Giusto staffa		1

Nota:

HW-3701-1200mm-60kg/HW-3701-1500mm-120kg/HW-3701-1500mm-90

kg Il numero di accessori è lo stesso per i tre modelli sopra indicati.

SICUREZZA E AVVERTENZE

AVVERTIMENTO:

Non permettere ai bambini di salire sull'unità.

1. Tenere lontani i bambini e gli animali domestici durante il montaggio.

PRECAUZIONI DI MONTAGGIO

1. Si prega di assemblare il prodotto attenendosi rigorosamente alle istruzioni. Un montaggio errato potrebbe essere pericoloso.
2. Indossare correttamente occhiali protettivi e guanti da lavoro durante il montaggio.
3. Non tentare di montare il prodotto quando ci si sente stanchi o quando si è sotto l'influenza di alcol, droghe o farmaci.
4. La capacità portante e altri parametri del prodotto vengono applicati solo a prodotti correttamente e completamente assemblati.
5. Separare e contare tutte le parti e l'hardware.
6. Preparare il seguente strumento: cacciavite a croce.
7. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
8. Per il montaggio sono necessarie due persone.
9. Seguire solo gli usi previsti. Non sedersi o stare in piedi su quanto sopra.
10. Quando si utilizza l'elevatore del box letto per sollevare il materasso, non ci dovrebbero essere oggetti diversi dal materasso sul letto, altrimenti le persone potrebbero ferirsi.

CONSERVA QUESTE ISTRUZIONI

ISTRUZIONI

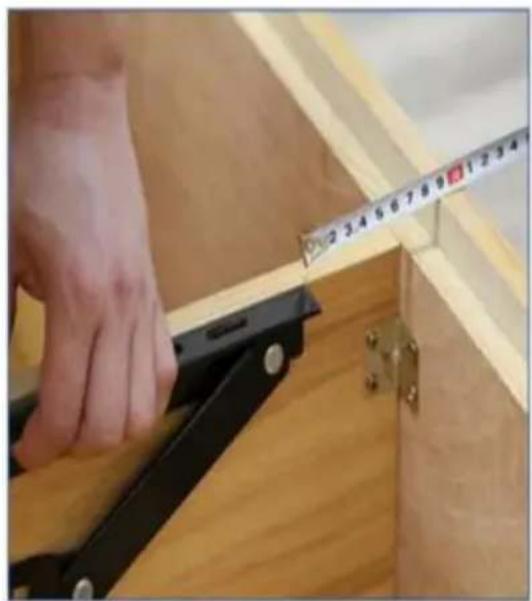

1. Posizione di montaggio del sollevatore: la distanza tra l'estremità posteriore dell'ascensore e il tabellone del box letto è di circa 5 cm.

(Nota: la posizione di installazione può essere regolata in modo appropriato.)

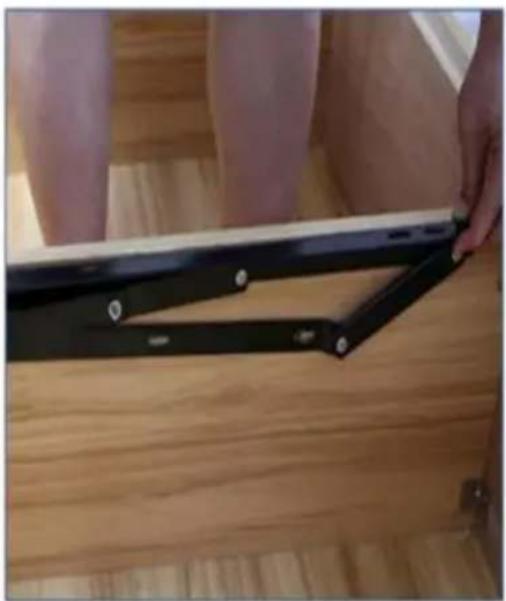

1. La staffa laterale più lunga del sollevatore deve essere allo stesso livello della sponda del box letto.

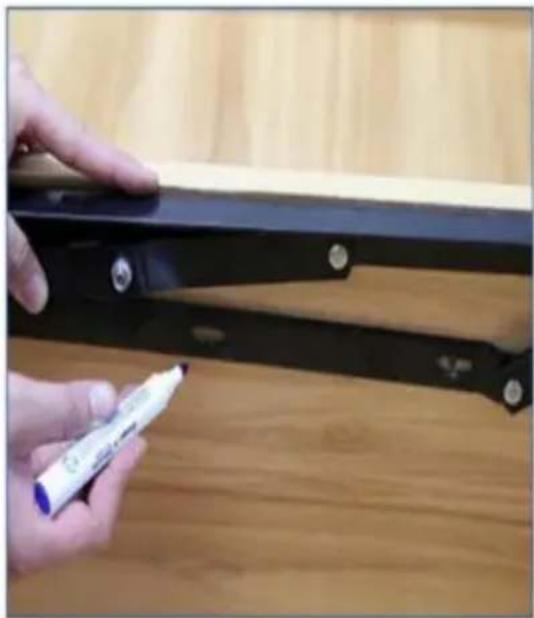

1. Aprire leggermente il sollevatore per rivelare il foro di montaggio, utilizzare I

1. Rimuovere il sollevatore, praticare i fori nella posizione contrassegnata con

penna in modo che corrisponda al foro della staffa sotto il sollevatore. e segnare il buco sul tabellone.	aneto elettrico, quindi installare il sollevatore e serrare la vite.
5.Dopo aver installato il sollevatore nel scatola del letto, sostenere il sollevatore e installare il supporto pneumatico (nota: l'asta della corsa deve essere installata a faccia	6. Premere verso il basso il sollevatore montato per completare la chiusura, misurare la distanza di installazione dal letto al sollevatore, verificare la posizione del foro di installazione della staffa laterale più lunga sul pianale e tracciare un segno del foro. (nota: ci sono molti fori di montaggio nell'ascensore; il numero di fori di montaggio può essere selezionato in base alla situazione reale.Si consiglia di misurare le viti di montaggio della coda e dell'estremità anteriore del sollevatore, quindi installare altri fori per evitare di praticare fori errati.)

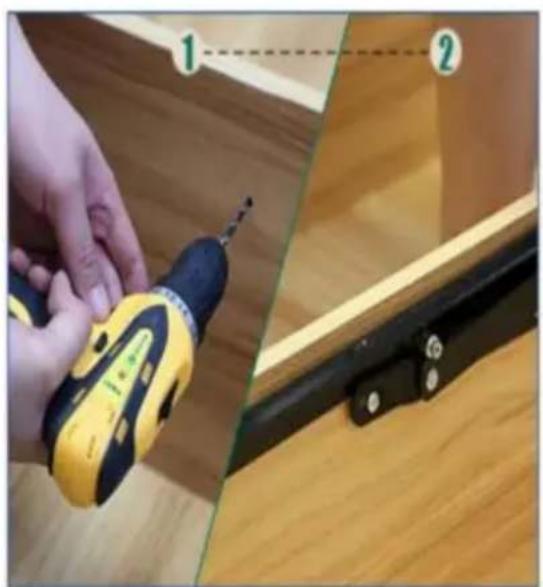

1. Utilizzare il trapano elettrico per praticare dei fori sul bordo del letto in base al segno. Posizionare il sollevatore sul bordo del letto. Corrisponde alla posizione del foro, avvitarlo e installarlo.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
