1209-2 - Accessorio per trasporto Vevor - Manuale utente e istruzioni gratuiti

Marchio	Vevor
Modello	1209-2
Tipo di prodotto	Portabagagli/portapacchi
Utilizzo	Trasporto di bagagli, attrezzatura sportiva (kayak, scale)
Capacità di carico massima	200 lb (circa 90,7 kg)
Dimensioni esterne del cestello (L x P x A)	1300 x 910 x 105 mm
Dimensioni interne del cestello (L x P x A)	1095 x 870 x 90 mm
Materiale principale	Acciaio (stimato)
Contenuto del kit	Cestello anteriore, cestello posteriore, recinzioni laterali (2), guaine in gomma (8), viti autofilettanti (8), fissaggi (4 set con aste a U M8, basi con distanziali, dadi), borsa portaoggetti, rete, cinghie a cricchetto (2), serratura a combinazione (1)
Tipo di fissaggio	Barre portatetto esistenti (fissaggio con aste a U e dadi)
Velocità massima consigliata	80 km/h (50 mph)
Sicurezza	Non superare il carico, distribuire uniformemente, utilizzare le cinghie, controllare prima di ogni viaggio, non trasportare persone o animali
Manutenzione e pulizia	Ispezionare regolarmente i danni, pulire con un panno umido, riporre in un luogo asciutto e ventilato quando smontato
Smontaggio e conservazione	Smontare nell'ordine inverso del montaggio, conservare al riparo dal sole e dall'umidità
Assistenza tecnica	www.vevor.com/support
Garanzia	Certificato elettronico disponibile sul sito Vevor
Copertura antivento	Consigliata per il trasporto di kayak
Numero di pagine del manuale	64

Domande frequenti - 1209-2 Vevor

Come installare il portapacchi Vevor 1209-2 ?

Assemblare prima il cestello anteriore e posteriore con le viti autofilettanti, inserendo le guaine in gomma nei tubi. Fissare poi le recinzioni laterali. Posizionare i fissaggi (aste a U) attorno alle barre portatetto del veicolo e serrare i dadi. Assicurarsi che il portapacchi sia centrato e ben fissato.

Qual è la capacità di carico massima?

La capacità di carico massima è di 200 lb (circa 90,7 kg). Non superare mai questo limite.

Posso utilizzare questo portapacchi per trasportare un kayak?

Sì, ma per trasportare un kayak, si consiglia di installare delle coperture antivento e utilizzare le cinghie a cricchetto fornite per fissare il carico.

Qual è la velocità massima consigliata?

La velocità massima consigliata è di 80 km/h (50 mph) per garantire un utilizzo sicuro.

Come mantenere il portapacchi?

Ispezionare regolarmente lo stato delle viti e degli attacchi. Pulire con un panno umido se necessario. In caso di usura o danni, interrompere immediatamente l'uso e contattare l'assistenza Vevor.

Posso lasciare il portapacchi installato permanentemente?

Sì, ma si consiglia di rimuoverlo se non lo si utilizza per evitare l'usura dovuta alle intemperie e ridurre il consumo di carburante. Riporlo in un luogo asciutto.

Quali sono gli accessori inclusi nel kit?

Il kit comprende: cestello anteriore e posteriore, recinzioni laterali, guaine in gomma, viti autofilettanti, fissaggi (4 set con aste a U M8, basi in plastica, dadi), borsa portaoggetti, rete, due cinghie a cricchetto e una serratura a combinazione.

Come sapere se il portapacchi è compatibile con il mio veicolo?

Il portapacchi si fissa su barre portatetto esistenti mediante aste a U. Verificare che il veicolo disponga di barre portatetto e che la distanza corrisponda alle dimensioni del portapacchi (1300 x 910 mm).

Quali precauzioni di sicurezza devo prendere?

Non trasportare mai persone o animali. Distribuire il carico uniformemente. Utilizzare le cinghie per fissare gli oggetti. Controllare i fissaggi prima di ogni viaggio e rispettare il limite di velocità di 80 km/h.

Dove trovare l'assistenza tecnica e la garanzia?

Recarsi su www.vevor.com/support per ottenere assistenza tecnica e scaricare il certificato di garanzia elettronico.

MANUALE UTENTE 1209-2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTIMENTO

Leggere e comprendere l'intero manuale prima di montare, installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare morte, lesioni personali o danni a proprietà di valore.

Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando si utilizza questo prodotto. Utilizzare corde e cinghie per tenere saldamente tutto il carico in posizione.

Non sovraccaricare il portapacchi. Non superare mai la capacità di peso massima.

Assicurarsi che il veicolo sia in un luogo sicuro per caricare scale e altri oggetti. Assicurarsi che il motore del veicolo sia SPENTO e che il freno di stazionamento sia inserito prima di caricare o scaricare il portapacchi.

Non utilizzare per trattenere o sostenere in alcun modo il peso di persone o animali. Prima e dopo ogni utilizzo, verificare che tutta la ferramenta sia saldamente fissata.

Ispezionare regolarmente per eventuali danni. Se si riscontrano sfilacciature o distorsioni, interromperne immediatamente l'uso.

Usare il buon senso quando si lavora. Rimanere vigili e concentrati durante l'installazione e l'uso del portapacchi. Non lavorare mai sotto l'effetto di alcol, droghe o medicinali.

Durante il montaggio e l'utilizzo del portapacchi, mantenere l'area pulita e ben illuminata. Tenere spettatori e bambini fuori dall'area di lavoro. Per garantire l'uso sicuro del prodotto, la velocità è limitata a 80 km/h.

Per garantire l'uso sicuro del prodotto, sono previste condizioni d'uso limitate: se articoli come i kayak vengono trasportati come merce in conto vendita, prima dell'uso è necessario installare coperture antivento e altri elementi.

TABELLA DEI PARAMETRI DEL PRODOTTO

Serie di modelli	1209-2
Capacità di carico massima (libbre)	200
Dimensioni del cestello portaoggetti	1300*910*105mm
Dimensioni interne del cestello portaoggetti	1095*870*90mm

ELENCO DELLE PARTI E SCHEMA DI MONTAGGIO

Nome dell'articolo		Quantità immagine
1	Cestino anteriore	1
2	Cestino posteriore	1
3	Recinzioni a sinistra e a destra	2
4	manicotto di gomma	8
5	Vite autofilettante	8
6	Fissatori * 4 set (ÿ zincato * Barra filettata a U M8 4;ÿ Base di collegamento con distanziali in plastica * 4;ÿ Dadi autobloccanti * 8)	4
7	Borsa portaoggetti	1
8 Netto		1
9	Cinghia a cricchetto	2
10 Lucchetto a combinazione		1
11	Borsa portaoggetti	1

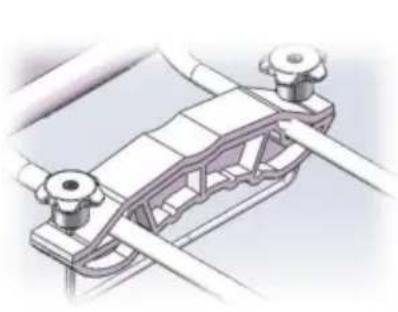

DESCRIZIONE DEL PRODOTTO

1. Per prima cosa, inserire i manicotti di plastica nei tubi su entrambi i lati del tetto scaffale.
2. In secondo luogo, collegare la prima sezione e la seconda sezione e poi serrarle con viti autofilettanti.
3. In terzo luogo, ricoprire le viti autofilettanti con i tubi di plastica.

Nota: posizionare sempre la sella lontano dal centro per ottenere il massimo supporto, come mostrato in figura 5.

Precauzioni per l'installazione del portapacchi sul tetto

1. Luogo di installazione

- Assicurarsi che il portapacchi sia installato al centro del tetto, evitando qualsiasi inclinazione. La posizione di installazione deve essere abbinata al baricentro del veicolo per garantire la stabilità di guida.

2. Metodo di fissaggio

- Utilizzare le viti e i dadi corrispondenti per fissare saldamente il portapacchi. Durante l'installazione, prestare attenzione alla forza di serraggio delle viti per evitare che il portapacchi oscilli o cada a causa di un allentamento.

3. Stato di guida del veicolo

- Dopo aver installato il portapacchi, prestare attenzione allo stato di guida del veicolo. Evitare frenate brusche, curve strette e altre operazioni durante la guida per evitare che il portapacchi entri in collisione o venga danneggiato.

Precauzioni durante l'uso

1. Limite di

carico • Organizzare il carico dei bagagli in modo ragionevole in base alla capacità di carico del portapacchi, evitando il sovraccarico. Il sovraccarico può influire sulla stabilità e sulla sicurezza di guida del veicolo e può anche danneggiare il portapacchi e il veicolo.

2. Distribuzione uniforme

- Cercare di distribuire i bagagli in modo uniforme all'interno del portapacchi, evitando di concentrarli in un'unica area. Questo può mantenere il baricentro del veicolo bilanciato e ridurre le vibrazioni e l'instabilità durante la guida.

3. Evitare la collisione

- Prestare attenzione a non far collidere il portapacchi con altri oggetti come rami di alberi o edifici durante la guida. Le collisioni possono causare la deformazione o il danneggiamento del portapacchi, compromettendone il normale utilizzo.

4. Ispezione regolare

- Controllare regolarmente l'installazione e il fissaggio del portapacchi, incluso se le viti sono allentate e se i componenti sono usurati. Se eventuali problemi vengono riscontrati, affrontarli tempestivamente per garantire la sicurezza alla guida.

Smantellamento e stoccaggio

1. Smontaggio

Smontare il portapacchi nell'ordine inverso rispetto all'installazione e prestare attenzione a conservare tutti i componenti. Durante il processo di smontaggio, operare con cautela per evitare di danneggiare il portapacchi e il veicolo.

2.

Conservazione: Conservare il portapacchi in un luogo asciutto e ventilato, evitando la luce solare diretta e un ambiente umido. Per una conservazione a lungo termine, si consiglia di posizionare il portapacchi su un apposito supporto di stoccaggio per evitare che si deformi o si danneggi.
