BSC507-1 - Kit di utensili pneumatici Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit di condotti dell'aria per semirimorchio
Marca	Vevor
Modello	BSC507-1
Numero di pezzi	12
Alimentazione elettrica max	≤DC 76V, ≤30A
Contenuto del kit	1 kit di tubi dell'aria e linee elettriche, 2 aste di collegamento (gladhands), 2 valvole dell'aria, 1 gancio, 1 gruppo molla, 4 tappi in gomma, 1 nastro in teflon
Funzioni principali	Fornire aria compressa e connessione elettrica tra trattore e rimorchio
Utilizzo consigliato	Semirimorchi, rimorchi
Tipo di raccordi	Raccordi rapidi (gladhands)
Materiali	Tubi in gomma rinforzata, raccordi metallici
Sicurezza	Verificare le guarnizioni prima dell'uso, serrare i controdadi, evitare lo sfregamento dei tubi a terra
Manutenzione	Pulire regolarmente, sostituire le guarnizioni danneggiate
Riparabilità	Guarnizioni e raccordi sostituibili
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Assistenza tecnica	www.vevor.com/support
Procedura di montaggio	1. Stringere e fissare i tubi al pianale. 2. Collegare l'altra estremità alla testa del camion. 3. Bloccare con il kit molla e agganciare al camion.

Domande frequenti - BSC507-1 Vevor

Come installare il kit di condotti dell'aria?

Segui i passaggi del manuale: PASSO 1: Stringere e fissare i tubi dell'aria al pianale del tuo camion. PASSO 2: Collegare l'altra estremità del tubo dell'aria alla testa del camion. PASSO 3: Bloccare i tubi flessibili con il kit molla e agganciare l'altra estremità della molla al camion per evitare che si allentino.

Qual è la tensione massima del circuito elettrico?

La tensione massima per il circuito elettrico è di 76 V DC con una corrente massima di 30 A. Ciò corrisponde generalmente ai sistemi 12V o 24V dei camion.

Come verificare le guarnizioni di tenuta?

Prima di ogni utilizzo, verificare che ogni giunto di testa sia serrato. Ispezionare visivamente le guarnizioni per rilevare eventuali danni o usura. Sostituire tempestivamente le guarnizioni danneggiate.

Cosa fare se un tubo sfrega a terra?

Evitare di strisciare i tubi a terra durante la guida. Se ciò accade, riporre saldamente i gladhands quando non sono in uso e verificare che i tubi siano fissati correttamente.

Quanti pezzi contiene il kit BSC507-1?

Il kit BSC507-1 contiene 12 pezzi: 1 kit di tubi dell'aria e linee elettriche, 2 aste di collegamento, 2 valvole dell'aria, 1 gancio, 1 gruppo molla, 4 tappi in gomma e 1 nastro in teflon.

Come sostituire una guarnizione danneggiata?

Svitare il raccordo interessato, rimuovere la vecchia guarnizione e pulire la superficie. Applicare del nastro in teflon (fornito) sulle filettature se necessario, quindi installare la nuova guarnizione. Serrare saldamente.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Puoi accedervi per qualsiasi domanda relativa alla garanzia.

Quali sono gli accessori inclusi nel kit?

Il kit comprende: un kit di tubi dell'aria e linee elettriche, due aste di collegamento (gladhands), due valvole dell'aria, un gancio, un gruppo molla, quattro tappi in gomma e un nastro in teflon.

Come mantenere i tubi dell'aria?

Pulire regolarmente i tubi con un panno umido per rimuovere lo sporco. Controllare sempre che le guarnizioni non siano danneggiate e sostituirle se necessario. Evitare l'esposizione a temperature estreme.

Posso usare questo kit su tutti i tipi di semirimorchi?

Sì, questo kit è progettato per i sistemi di aria ed elettrici standard dei semirimorchi. Assicurarsi che i raccordi siano compatibili con i propri connettori. La tensione elettrica ≤76V DC è adatta alla maggior parte dei camion 12V o 24V.

MANUALE UTENTE BSC507-1 Vevor

Supporto tecnico e certificato di garanzia

Kit linea aerea per semi camion

MODELLO: BSC507-1 / BSC507-3

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit linea aerea per semi camion

MODELLO: BSC507-1 / BSC507-3

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ATTENZIONE

1. Controllare che ogni giunto di testa sia serrato prima dell'uso.
2. Stringere i dadi di bloccaggio della fascetta a 3 fori quando si appendono i tubi dell'aria.
3. Controllare sempre che le guarnizioni non siano danneggiate e sostituirle in tempo.
4. Evitare di strofinare i tubi sul terreno durante la guida.
5. Conservare saldamente le gladhands quando non in uso.

Modello	BSC507-1	BSC507-3
Specifica (piedi)	12	15
Energia	y CC 76 V, y 30 A

Elenco delle parti
NO.	Nome	Immagine	QUANTITÀ.

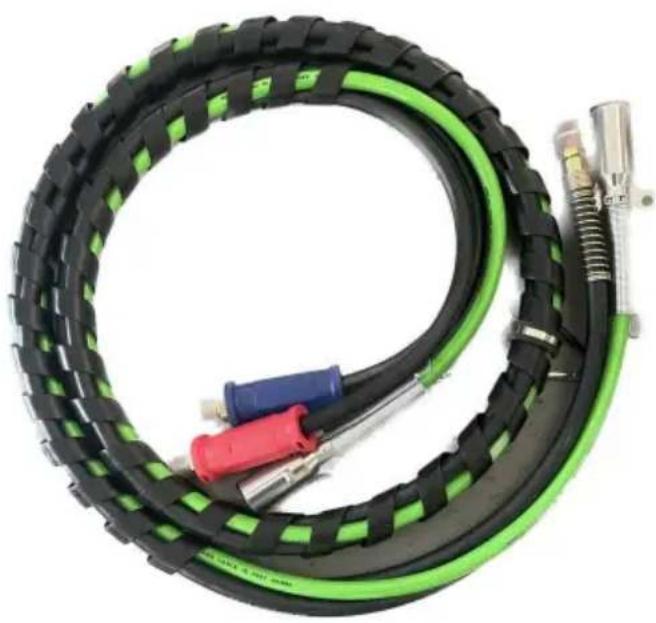

1	Kit tubi dell'aria e linea di alimentazione		1

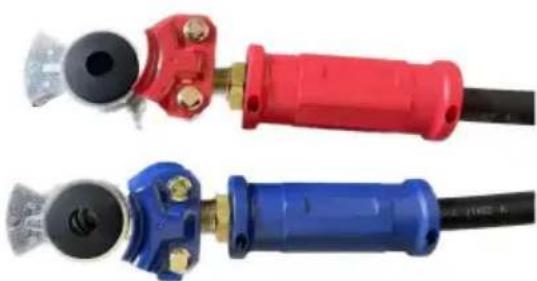

2	Gambo della mano		2
3	Valvola d'aria		2
4	Pothook		1
5	Assemblea primaverile		1
6	Tappo in gomma		4
7	Nastro di teflon		1

Procedura di assemblaggio

PASSO 1:	Stringere e collegare i tubi dell'aria al pianale del camion.
PASSO 2:	L'altra estremità del tubo dell'aria è collegata al camionTesta.

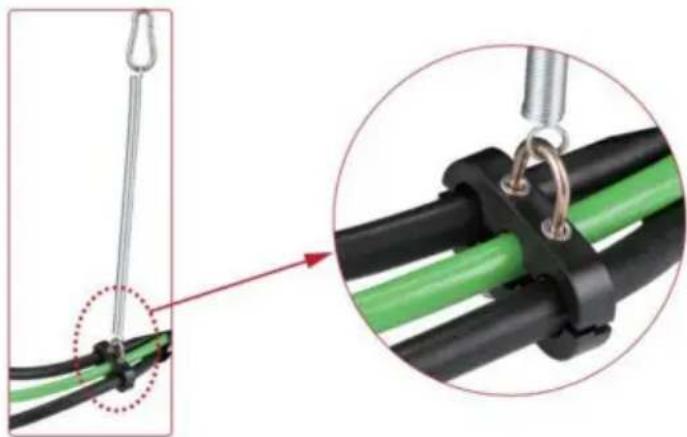

PASSO 3:	Bloccare i tubi con il kit molle e appendere l'altra estremità della molla al camion per evitare che i tubi si allentino e cadano.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in

AUS:

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

REP.CE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
