Tipo di prodotto	Tornio da vasaio elettrico
Marca	Vevor
Modello	YT-10
Diametro del piatto rotante	280 mm
Carico utile massimo (argilla)	5 kg
Alimentazione	100-240 V ~ 50/60 Hz
Potenza massima	450 W
Corrente nominale	16 A
Gamma di velocità	50-300 giri/min
Livello di potenza sonora	≤ 60 dB (distanza 1 m)
Senso di rotazione	Avanti (orario) e indietro (antiorario)
Controllo di velocità	Pedale e schermo tattile
Materiale del piatto	Alluminio
Colori disponibili	Blu, Rosa, Bianco
Accessori inclusi	Grembiule, set di 8 utensili per ceramica
Protezione	Dispositivo di protezione contro le perdite (test mensile)
Utilizzo	Solo per interni
Pulizia	Pulire con un panno umido, non risciacquare con acqua

Domande frequenti - YT-10 Vevor

Come avviare il tornio da vasaio Vevor YT-10 ?

Posizionare una quantità adeguata di argilla al centro del piatto. Collegare l'alimentazione e assicurarsi che il bacino d'acqua sia installato. Accendere l'interruttore, scegliere il senso di rotazione (avanti/indietro) quindi regolare la velocità tramite schermo tattile o pedale. Assicurarsi che il pedale e l'interruttore siano in posizione di arresto prima di collegare.

Come regolare la velocità di rotazione ?

La velocità si regola o con il pedale di regolazione della velocità o tramite lo schermo tattile. Sullo schermo, utilizzare i tasti rallenta (7C) e accelera (7D) per regolare la velocità tra 50 e 300 giri/min.

Come invertire il senso di rotazione ?

Utilizzare l'interruttore avanti/indietro (7B). Non cambiare mai il senso di rotazione quando il motore è in funzione : fermare prima la macchina, attendere l'arresto completo del motore, quindi commutare l'interruttore.

Cosa fare se la macchina non si avvia ?

Verificare prima che la spina di alimentazione sia inserita correttamente. Quindi, controllare se il protettore di perdita (8) è attivo: il LED (8C) deve essere acceso. Testare il protettore premendo il pulsante di test (8A); se il LED si spegne, premere il pulsante di ripristino (8B) dopo aver eliminato qualsiasi rischio di perdita.

Perché la macchina vibra o è scossa ?

La macchina deve essere posizionata su un pavimento perfettamente piano e stabile. Regolare i quattro piedi della macchina per livellarla. Una scossa può anche derivare da un'argilla mal centrata o da una forza eccessiva durante la modellatura.

Cosa fare se il piatto rotante fa rumore ?

Verificare che il bacino d'acqua sia installato correttamente e non tocchi il piatto rotante. Se il bacino sfrega, riposizionarlo. Un rumore anomalo può anche derivare da un fissaggio allentato: controllare i fissaggi sotto la macchina.

Come pulire correttamente il tornio da vasaio ?

Dopo l'uso, rimuovere i residui di argilla dal piatto e dal bacino con una spugna o un panno umido. Non risciacquare mai la macchina con acqua: asciugare con un panno asciutto per evitare l'ossidazione del piatto in alluminio. Pulire anche gli utensili e riporli.

Come evitare le bolle d'aria nell'argilla ?

Le bolle sono spesso dovute a un'argilla mal impastata. Se durante la modellatura compaiono bolle, mettere in pausa la macchina, forare le bolle con un ago (strumento G), tappare i fori con argilla, quindi lisciare la superficie riavviando la macchina.

Come centrare l'argilla sul piatto ?

Posizionare la palla di argilla al centro del piatto. Bagnare le mani, quindi applicare una pressione obliqua verso il basso con il palmo sinistro alla posizione delle otto sul piatto. Usare una forza uniforme e stabile per centrare l'argilla. Una postura corretta e movimenti sincroni sono essenziali.

Cosa fare se l'argilla si crepa durante la modellatura ?

Le crepe possono derivare da una forza eccessiva durante il sollevamento o da una velocità di modellatura troppo rapida. Sollevare l'argilla con piccole pressioni uniformi. Se l'argilla è troppo secca, inumidirla leggermente. Un'argilla a forma di spirale indica che la velocità della macchina è troppo alta rispetto alla velocità delle mani.

MANUALE UTENTE YT-10 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

MACCHINA PER RUOTE DI CERAMICA

MODELLO: YT-01/YT-10

NOTA: Il colore dell'aspetto è soggetto al tuo acquisto!

ATTENZIONE: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questa apparecchiatura elettrica. La mancata osservanza di tutte le istruzioni elencate di seguito può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

	Avvertenza - Per ridurre il rischio di lesioni, l' utente leggere attentamente il manuale di istruzioni.
	Corrente alternata
	Questo simbolo, posto prima di un commento sulla sic indica un tipo di precauzione, avvertenza o pericolo. Ig questo avvertimento potrebbe provocare un incidente. Pridurre il rischio di lesioni, incendio o elettrocuzione, se sempre le raccomandazioni riportate di seguito.
	SOLO PER USO INTERNO
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Dirett europea 2012/19/UE. Il simbolo del bidone della spazza barrato indica che nell'Unione Europea il prodotto richie raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti co normali rifiuti domestici, ma devono essere portati in un di raccolta per il riciclaggio di dispositivi elettrici ed ele

Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base, incluse le seguenti.

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE QUESTO APPARECCHIO

1. Questa attrezzatura è applicabile solo ai disegni in ceramica e non può essere utilizzata per altri scopi. Non utilizzare l'attrezzatura in modo brutale.
2. L'attrezzatura deve essere posizionata su un terreno fresco, ventilato, asciutto, antipolvere e pianeggiante.
3. Gli utenti devono cablare e installare secondo gli standard di sicurezza elettrica.
4. Non cambiare la direzione di rotazione quando il motore è in funzione. Per cambiare la direzione di rotazione, arrestarlo prima e avviarlo quando il motore smette completamente di ruotare.
5. Utilizzare un asciugamano o una spugna per pulire il corpo della macchina. Non utilizzare molta acqua per lavarlo, per evitare l'immersione in acqua del motore, dell'interruttore, del cuscinetto e di altre parti, causando guasti.
6. Prima dell'uso, assicurarsi che l'interruttore e il pedale siano nella posizione di arresto prima di inserire l'alimentazione.
7. Quando si riparano o si sostituiscono parti, l'interruttore deve essere spento e l'alimentazione deve essere scollegata.
8. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da persone similmente qualificate per evitare pericoli.
9. I bambini devono utilizzare questa apparecchiatura con adulti (Nota: questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e comprendono i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione).
10. Controllare periodicamente se il cavo di alimentazione è danneggiato e il connettore è allentato. 1. Premere il pulsante sulla protezione dalle perdite una volta al mese per verificare se la protezione dalle perdite funziona normalmente!

CONSERVARE QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTENZA: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti di un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore. - Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

MODELLO E PARAMETRI

Modello	YT - 01	YT - 10
Giradischi in alluminio	250mm	280mm
Carico utile massimo(argilla)	3KG _	5KG _
Ingresso	CA 100-240 V~ 50/60 Hz
Massima potenza	350 W	450W
Corrente nominale(Protezione dalle perdite)	16A	16A
Velocità	5 0-3 0 0 giri/mi	5 0-3 0 0 giri/mi
Livello di potenza sonor	≤ 60 dB (distanza 1 m)
Colore	Blu/Rosa/Bianco

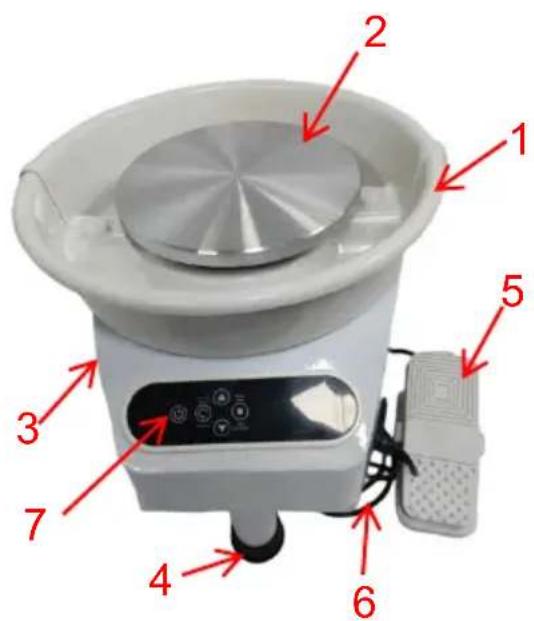

DIAGRAMMA DI STRUTTURA

1. Bacinella raccogli sporco rimovibile

1. Giradischi in alluminio
2. Corpo dell'attrezzatura
3. Cuscinetto per il piede
4. Pedale di regolazione della velocità

6. Linea elettrica

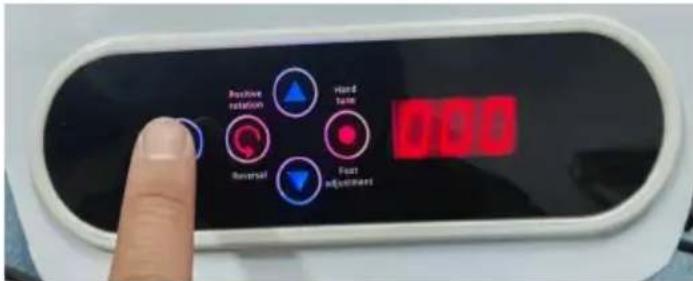

1. Pannello a sfioramento

Interruttore avanti/indietro 7B: Interruttore manuale / a pedale

7C: Rallenta 7D: Accelerazione

7E: Visualizzazione 7F: Tocco dell'interruttore

1. Protezione dalle perdite

8A: Pulsante di prova

(Premere una volta al mese. È normale se l'indicatore si spegne dopo la pressione)

8B: Pulsante di ripristino

(Se l'alimentazione è spenta, rimuovere prima il pericolo di perdite, quindi premere questo tasto per ripristinare l'alimentazione.)

8C: Indicatore luminoso (acceso quando la luce è accesa.)

1. Grembiule (x1): evita che i vestiti si sporchino.

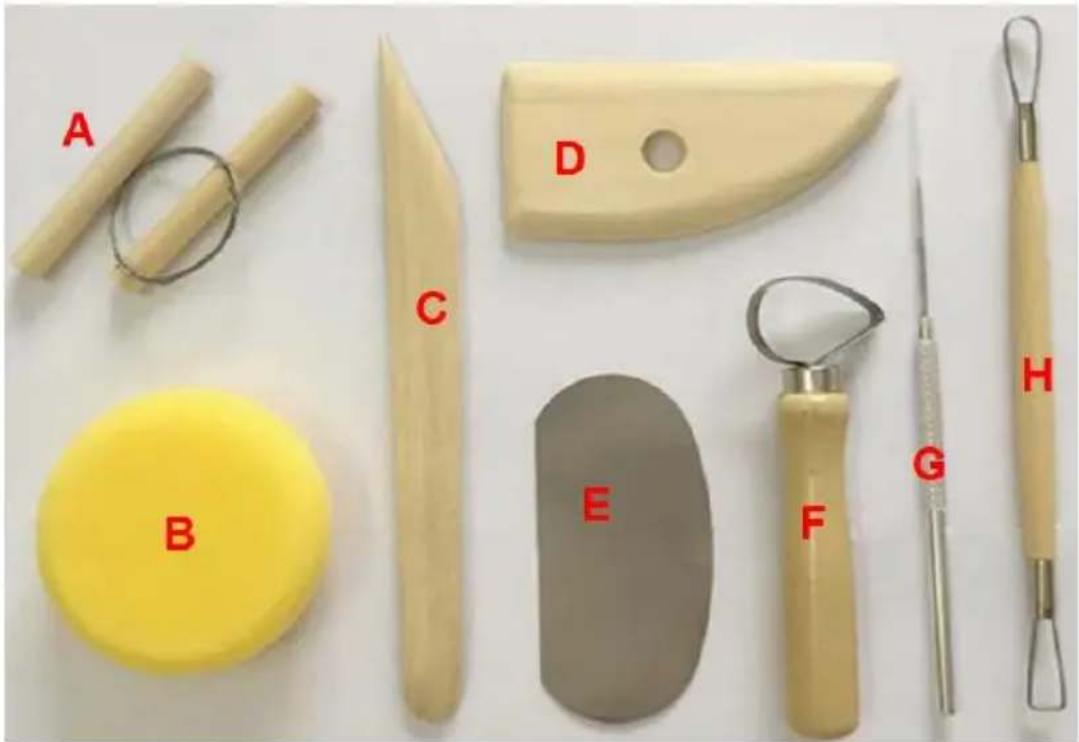

1. Set di strumenti da 8 pezzi (x1)

A (Linea di taglio dell'argilla): Aiuta a tagliare con precisione l'argilla (la superficie di taglio è molto liscia)/riparare e livellare l'imboccatura dell'opera/togliere il prodotto finito.

B (spugna gialla piccola): aggiungere acqua o assorbire acqua/tagliare la superficie o il bordo della bocca per renderlo liscio.

C (coltello di legno): tagliare il fondo per la successiva rimozione/rifilatura.

D (raschietto in legno): ritaglia l'apertura/forma e rimuovi l'argilla in eccesso sulla superficie per renderla liscia.

E (raschietto in acciaio inossidabile): rimuovere l'argilla in eccesso sulla superficie per renderla liscia.

F (coltello circolare grande a filo piatto): tagliare la superficie del recipiente/controllare lo spessore/ritagliare il piedino dell'anello inferiore.

G (ago in acciaio): raschiare l'argilla in eccesso dal bordo della bocca/rimuovere le bolle d'aria/i fori.

H (coltello a filo piatto per nastro): tagliare finemente la superficie dell'utensile o circondare il piedino.

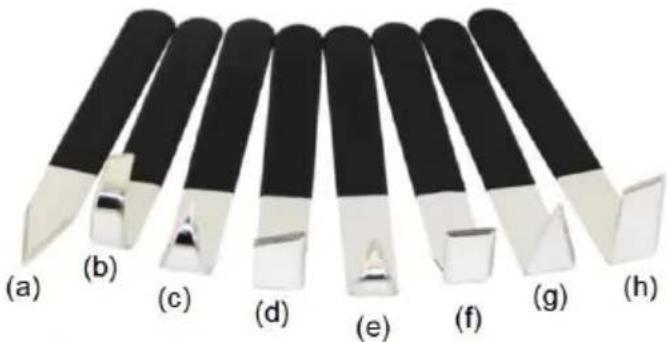

1. Set di coltelli per riparazione argilla in acciaio inossidabile da 8 pezzi ripara gli stampi in argilla come mostrato di seguito.

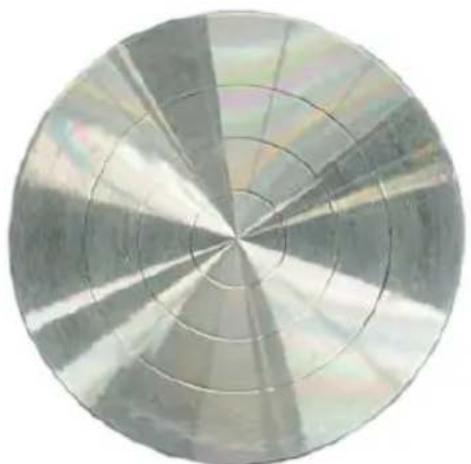

1. in alluminio: La dimensione del piatto girevole dipende direttamente dal diametro massimo che possiamo ottenere.

(Allentare il bullone con una chiave e sostituirlo)

NOTA: dopo il lavoro, pulire in tempo i fanghi sul piatto rotante e nella vasca e asciugarli con un panno asciutto per evitare l'ossidazione sulla superficie del piatto rotante!

FASI OPERATIVE

Passaggio 1: prendi una quantità adeguata di argilla, lancia la pallina di fango al centro della ruota e premila (bagnati le mani).

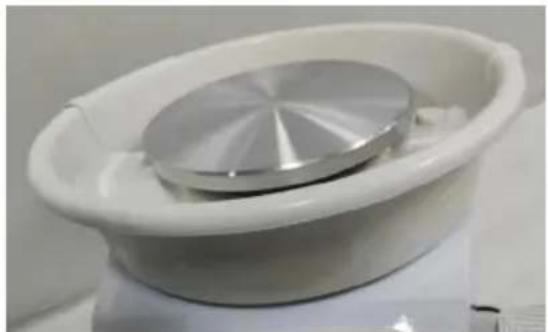

Passaggio 2: collegare l'alimentazione (se il bacino dell'acqua non è installato, installare prima il bacino dell'acqua).

Passaggio 3: accendere l'interruttore e scegliere la direzione di rotazione avanti (in senso orario)/inversa (in senso antiorario) in base alle proprie esigenze.

Passaggio 4: regolare la velocità e iniziare a modellare l'argilla con gli strumenti (puoi anche scegliere di controllare la velocità a pedale).

Passaggio 5: riparazioni di stampi in argilla con strumenti.

Passaggio 6: la pittura e la colorazione creative possono essere eseguite in base alle proprie esigenze.

Una volta completato il lavoro, fermare la macchina in ordine inverso.

Rimuovere la modanatura con un raschietto/filo da taglio per argilla.

Riporre in un luogo fresco per un periodo di tempo prima della cottura.

GUIDA ALLE ABILITÀ

Problema	Motivo	Soluzione
Frattura dell'argilla	Forza eccessiva durante il sollevamento	Il processo di sollevamento dovrebbe essere piccolo e uniforme.
L'argilla ha una forma a spirale.	La velocità di modellatura dell'argilla supera la velocità della macchina.	Girare lo stampo alcune volte anticipo.
Presse di argilla sollecitate in modo no uniforme	Postura anomala di modellatura dell'argilla.	Sedersi saldamente e tenere fermi la schiena, il collo, le spalle, la parte superiore dell braccia, gli avambracci, i pole i palmi delle mani. Coordini la forza di tutto il tuo corpo
Argilla fuori centroL'apertura è irregolare e decentrata.	Forza sbagliata e instabile sulle mani mentre si cerca centro.	Il palmo sinistro deve essere posizionato a ore 8 sul piatt rotante e applicare una pressione obliqua verso il basso con forza uniforme.
	1.Il centro non viene trovato correttamente.2.Non si apre al centro.3. Le mani tremano quando preme verso il basso, forza irregolare.	L'apertura della punta media del dito sinistro o del pollice deve essere assistita dal dito destro e deve essere premut verticalmente dal punto centrale.
Vuoto sul fondo	Premendo troppo velocemente e con troppa forza.	1.Lo spessore inferiore del fo deve essere lasciato di circa cm.2. Mettere in pausa la macchina, aggiungere nuova argilla, avviare la macchina e levigare la superficie.
Bolle.	L'argilla non è stata impasta correttamente.	Mettere in pausa la macchina forare le bolle d'aria con un ago, riempire il foro con l'argilla, quindi avviare la macchina per levigare la superficie.
Spessore irregolare quando sollevato.	Le mani non sono su linee parallele o con forza irregolare.	La punta delle dita interna e esterna deve muoversi in mo sincrono in linea retta quando si solleva l'argilla.
La muffa è crollata.	1.C'era troppa acqua e l'argilla era troppo morbida per essere trattenuta.2.L'apertura si espande, deforma e comprime rapidamente .3.Il muro è spesso nella pa superiore e sottile nella par inferiore, che non può esse supportato.4.L'argilla viene utilizzata pe	1. Utilizzare meno acqua possibile durante il disegno.2. Mantieni le mani in movimento dal basso verso l'alto.3. Non premere mai verso il basso.4. Prototipazione rapida.

	troppo tempo e la sua viscosità diminuisce.
Rottura del fondo	1. L'argilla impastata non è uniforme, l'argilla secca e bagnata non è uniforme.2. Acqua sul fondo, nessun assorbimento d'acqua dopo formazione.3. Una volta asciutto, non posizionarlo su pannelli assorbenti.4. Esposizione al sole.5. Troppo spesso sul fondo.	1. Impastare uniformemente l'argilla.2. Al termine, assorbire l'acq all'interno del recipiente.3. Lasciare asciugare su una tavola solida.4. Tenere lontano dal sole.5. Lo spessore del fondo è inferiore a 2 cm.

ISTRUZIONI PER LA RISOLUZIONE DEI PROBLEMI

Problema	Motivo	Soluzione
Non funziona.	L'alimentazione non è collegata.	1.Verificare se la spina di alimentazione è inserita correttamente.2.Verificare se il dispositivo di protezione dalle perdite attivo.
Scuotimento della macchina	La macchina non è a live del terreno.	Regolare i quattro piedi della macchina in modo o sia a livello del terreno.
Il giradischi emette un suono.	La vasca dell'acqua contro piatto rotante.	Controllare se il bacino dell'acqua è installato correttamente.
Il bacino dell'acqua perde.	1.L'acqua supera il bordo impermeabilizzante della vasca.2.La vaschetta dell'acqua non è installata correttamente.	1.Verificare se lo stoccagg dell'acqua del fango super il bordo impermeabile.2.Verificare che il bacino dell'acqua sia installato correttamente.
Il giradischi salta troppo.	Il dispositivo di fissaggio e allentato.	Controllare se il dispositivo di fissaggio è allentato. In caso contrario, chiedi a u professionista di eseguire debug.

NORME DI PULIZIA E MANUTENZIONE

1. Dopo aver terminato il funzionamento dell'apparecchiatura, è necessario pulire l'argilla sulla superficie del piatto rotante e pulire le macchie d'acqua sulla superficie del piatto rotante (non risciacquare direttamente con acqua).
2. Controllare regolarmente che le parti non siano allentate.
3. Se lo usi con parsimonia, eseguilo almeno una volta al mese.
