MANUALE UTENTE SUO-4824GW Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CALCIO DA TAVOLO

MODELLO : SUO-4824GW

Grazie per aver utilizzato questo prodotto. Per essere sicuri di poter utilizzare correttamente la macchina, leggere attentamente queste istruzioni prima dell'uso e conservarle adeguatamente per riferimento futuro. Assicurati di leggere le precauzioni e le regole di sicurezza i questa pagina per garantire un utilizzo sicuro. Questo manuale descrile avvertenze e le precauzioni di sicurezza, il funzionamento e la manutenzione. Le avvertenze e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni e situazioni e potrebbero verificarsi. La cautela e il buon senso non sono incorpora questo prodotto, poiché riteniamo che gli usi saranno conformi a quest codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Il montaggio deve seguire queste istruzioni. Un montaggio errato più rappresentare un pericolo.
2. Non montare in caso di stanchezza o sotto l'effetto di alcol, drogr farmaci.
3. Il peso, l'elasticità e le altre proprietà del prodotto si applicano solo prodotti correttamente e completamente assemblati.
4. Mantenere l'area di assemblaggio pulita e ben illuminata.
5. Tenere gli astanti lontani dall'area durante il montaggio.
6. Questa è un'attrezzatura, non un giocattolo, deve essere utilizzata: la guida di un professionista. Non permettere ai bambini e agli anima domestici di giocare da soli o di avvicinarsi a questo oggetto.
7. Utilizzare solo come previsto. Non sedersi o stare in piedi sul pro
8. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.

9. Non utilizzare questa unità per scopi diversi da quelli indicati.

10. Non utilizzarlo per scopi commerciali.
    1 1 . Non pulirlo con materiali abrasivi .
    1 2 . Non lasciarlo mai incustodito durante l'uso .
    1 3 . L'urina e le feci degli animali domestici possono danneggiare il prodotto, tenere lontano .
    1 4 . Non posizionare il prodotto sopra o vicino ad aria calda, forne elettrici o stufe .

11. I bambini piccoli devono essere sorvegliati per assicurarsi che ne giochino con il prodotto. Gli animali domestici devono stare lontani di prodotto.

Non utilizzare all'aperto nelle giornate piovose e nuvolose, evitare fulm cadute. Persone o animali appesi al prodotto possono causare lesion morte.

ATTENZIONE: pericolo di soffocamento: il giocattolo contiene palline e/o piccole parti. Non adatto a bambini età inferiore a 3 anni.

IMPORTANTE! Prima di tentare l'assemblaggio, leggere

questo manuale di istruzioni per familiarizzare con tutte le parti e le assemblaggio. Raccomandiamo che due adulti assemblino questo gioco. Fare riferimento all'elenco delle parti di seguito e assicurarsi che tutte parti siano state incluse.

PARTS LIST

1 RUBBER SPACER16 PCS	2 PLASTIC WASHER16 PCS	3 RWA 3.5X35MM4 PCS	4 BARREL NUT4 PCS	5 WASHER24 PCS
6 TM 6X40MM BOLT24 PCS	7 FEET4 PCS	8 FA 3.5X28MM4 PCS	9 FA 3.5X12MM8 PCS	10 END CAP8 PCS
11 HANDLE8 PCS	12 SOCCER BALL2 PCS	13 CUP HOLDER2 PCS	14 SCORER2 PCS	15 SIDE PANEL2 PCS
16 PLAYFIELD1 PC	17 SUPPORT2 PCS	18 END PANEL2 PCS	19 LEG4 PCS	20 LEG SUPPORT2 PCS

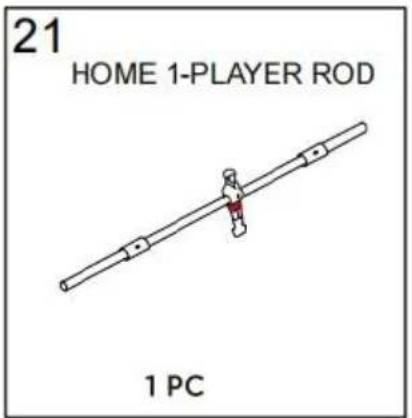

21 HOME 1-PLAYER ROD 1 PC

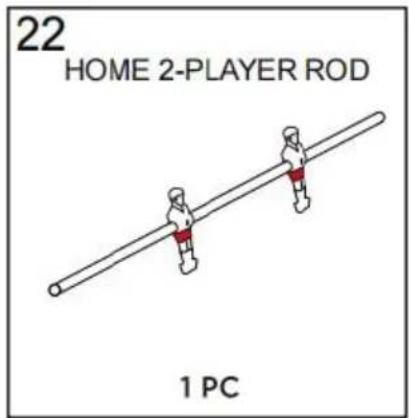

22 HOME 2-PLAYER ROD 1 PC

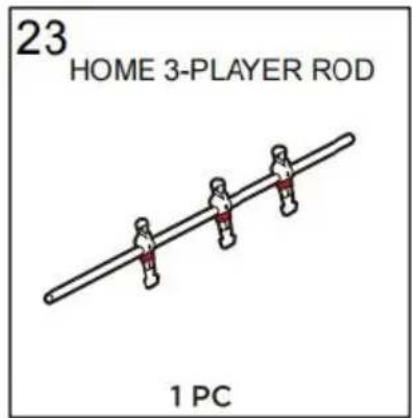

23 HOME 3-PLAYER ROD 1 PC

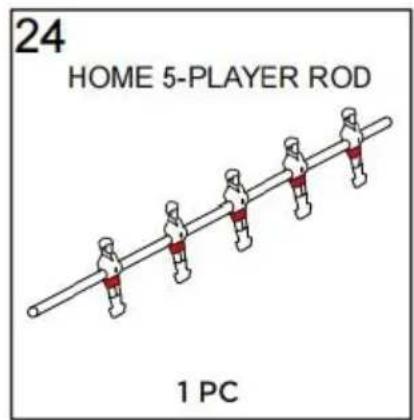

24 HOME 5-PLAYER ROD 1 PC

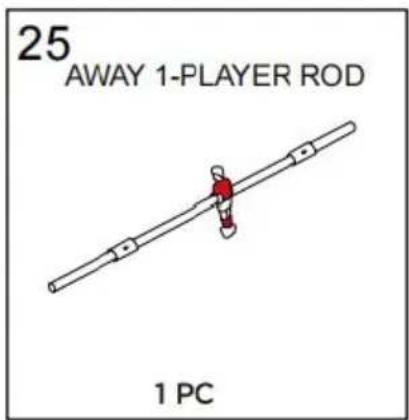

25 AWAY 1-PLAYER ROD 1 PC

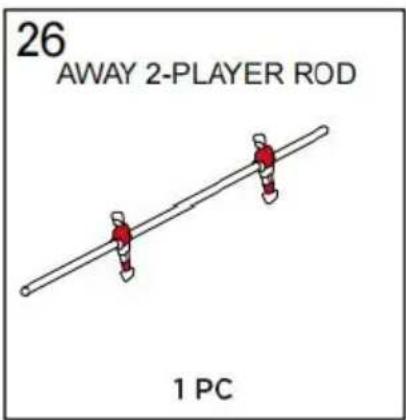

26 AWAY 2-PLAYER ROD 1 PC

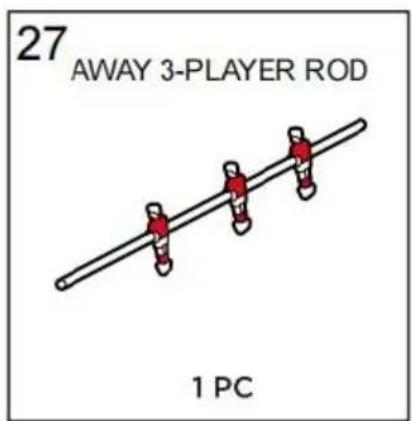

27 AWAY 3-PLAYER ROD 1 PC

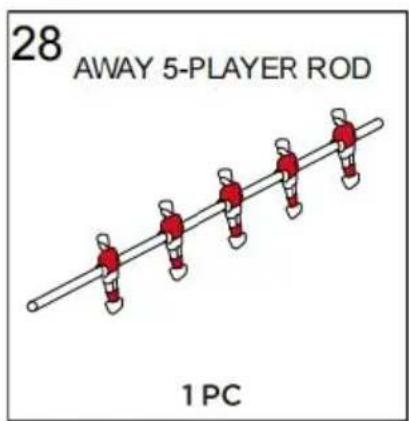

28 AWAY 5-PLAYER ROD 1 PC

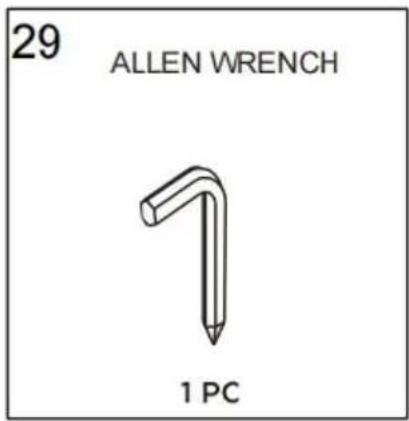

29 ALLEN WRENCH 1 PC

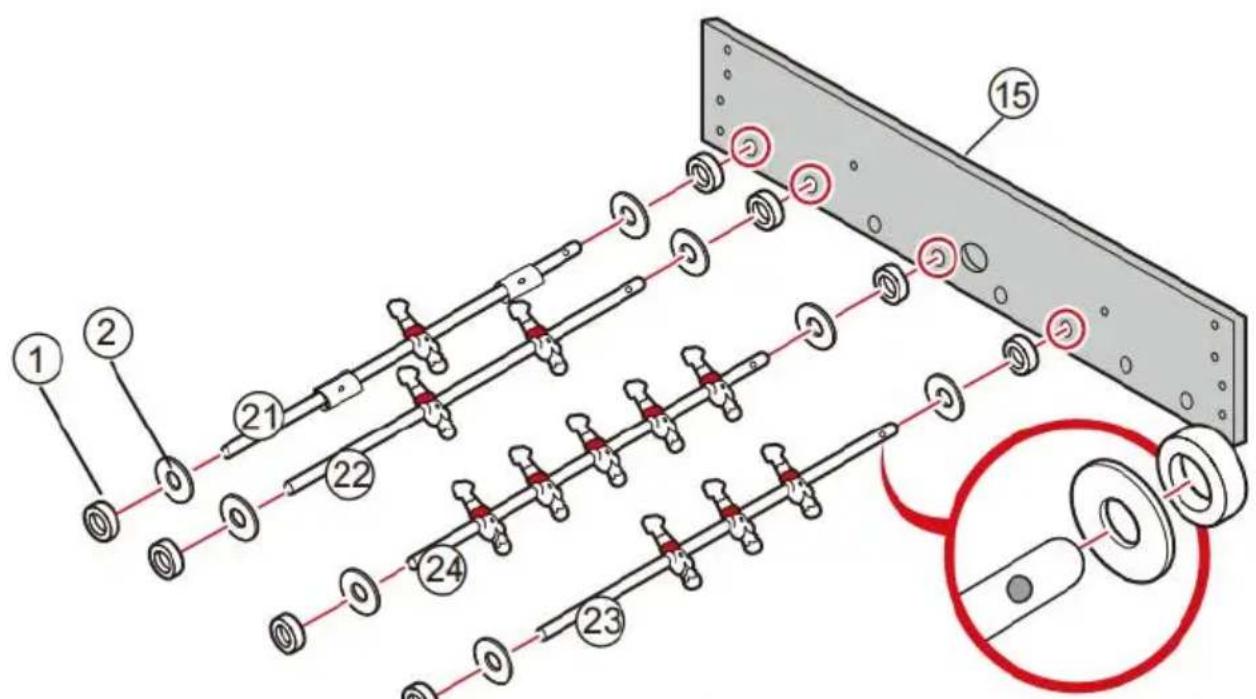

PASSO 1: Posiziona un pannello laterale della parte 15 con il foro ingresso della palla più vicino al pavimento. Fai scorrere le aste del giocatore di casa in quattro parti (21-24) con l'ottava parte 1 distanza in gomma e otto parti 2 plastio rondelle nei fori designati.

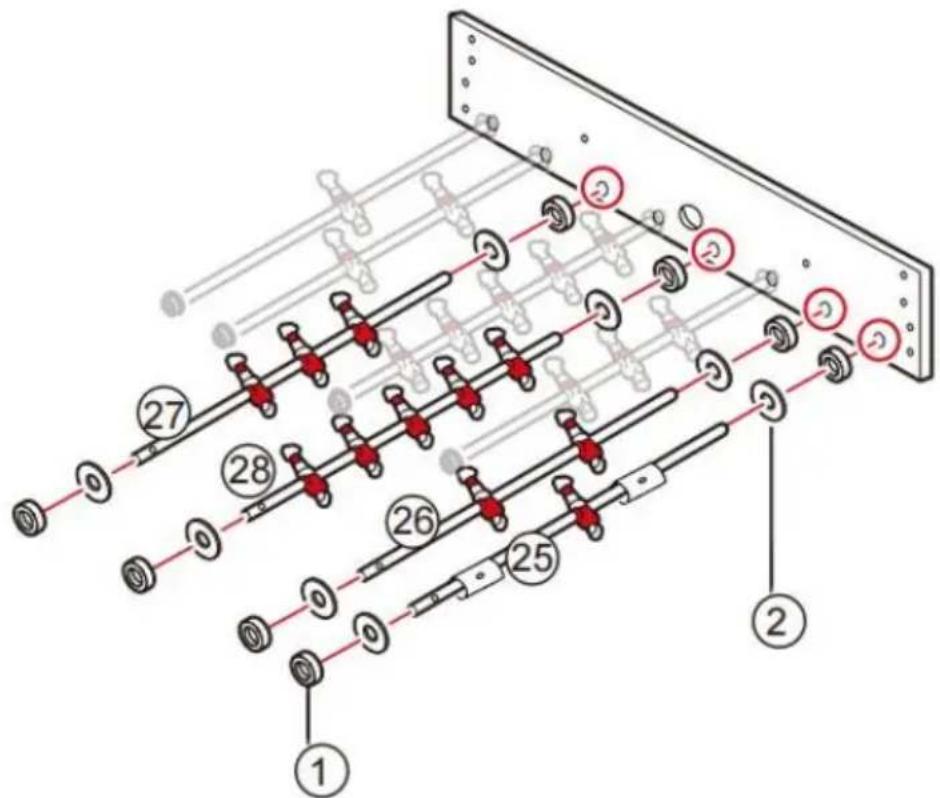

FASE 2: fai scorrere le aste del giocatore in trasferta in quattro par (25-28) con otto parti 1 distanziatori in gomma e rondelle in plastica parti 2 al designato buchi.

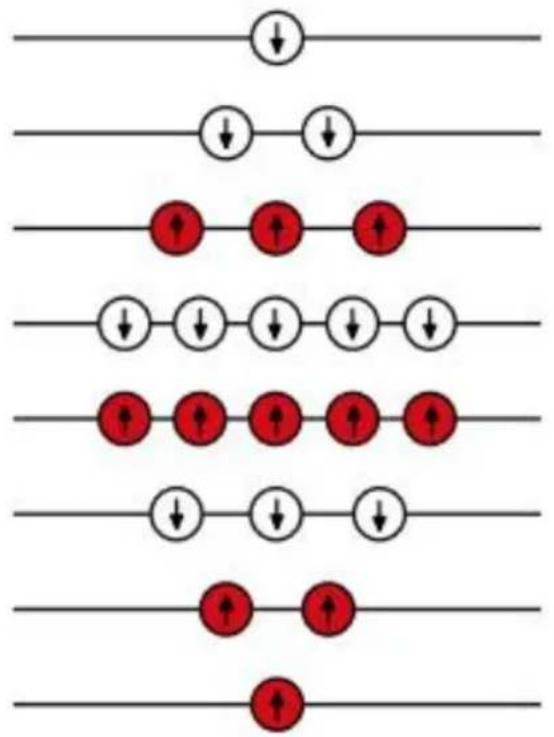

STEP3: Confermare che le aste sono disposti correttamente e i gioca sul stessa squadra affronta il stessa direzione.

NOTA: le cifre e il tavolo è capovolto questo diagramma.


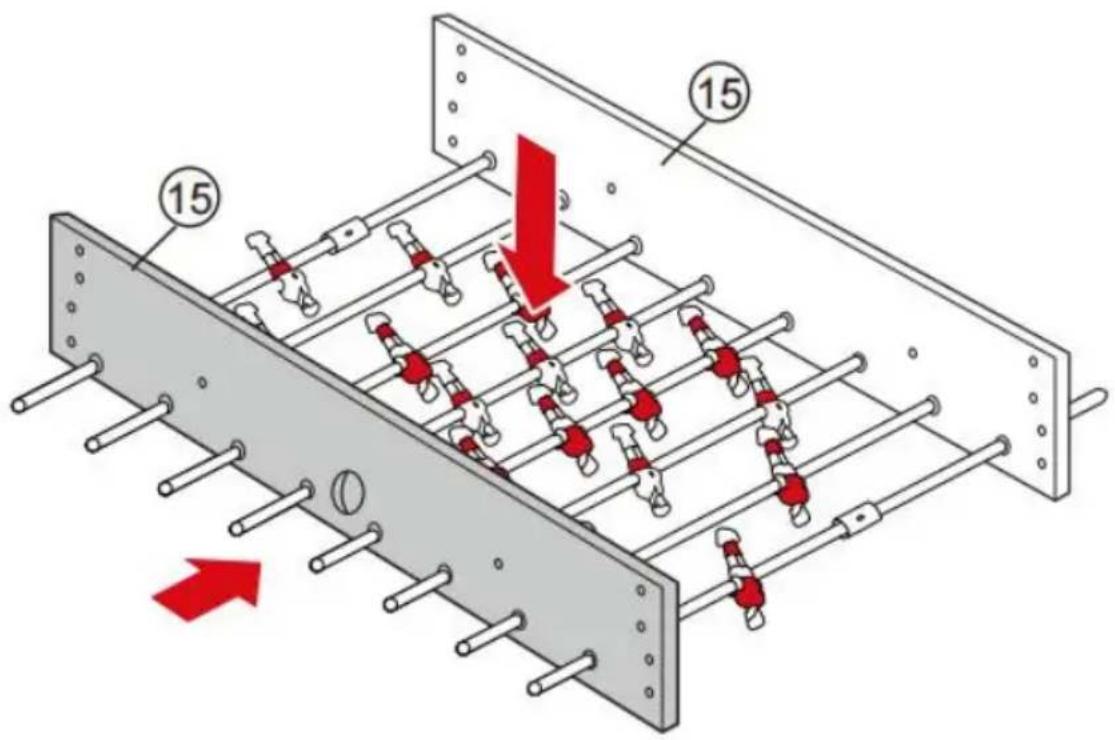

FASE 4: far scorrere l'altra parte 15 del pannello laterale sulle aste.

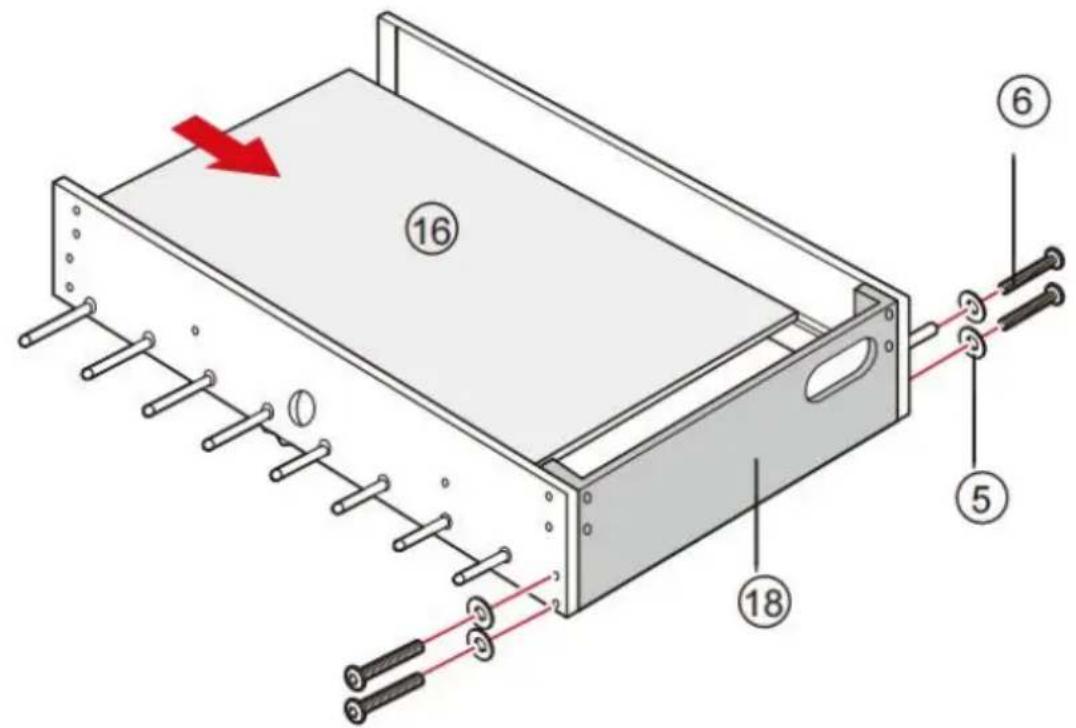

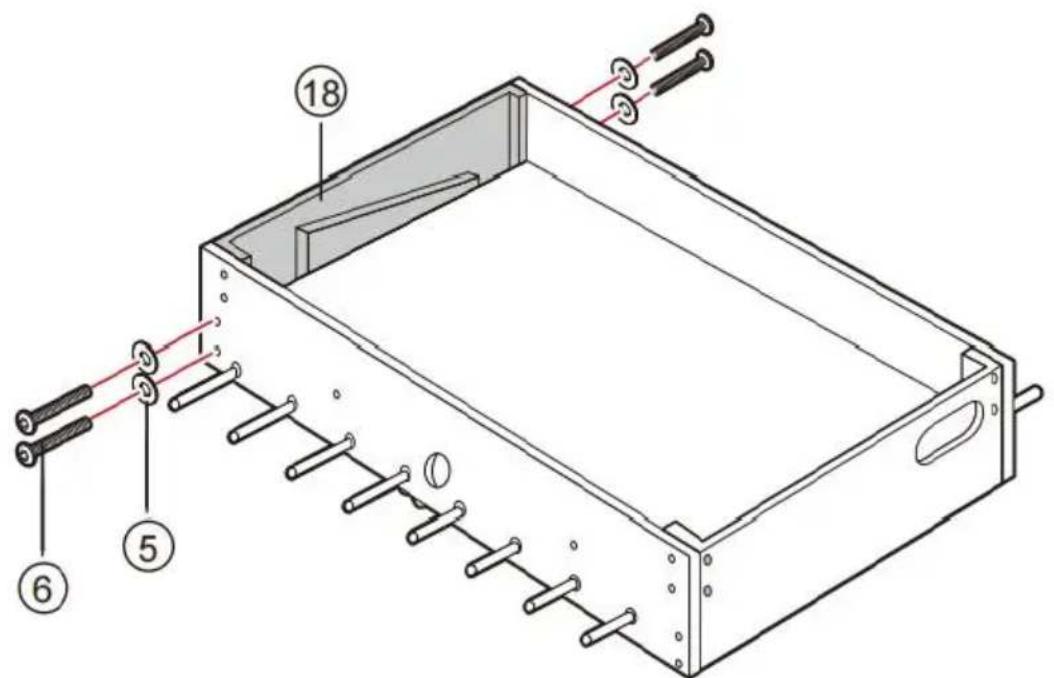

PASSO 5: collega un pannello terminale della parte 18 con quattro della parte 6 e quattro rondelle della parte 5. Capovolgi il piano di « della parte 16 sottosopra e inseriscilo nelle fessure dei pannelli lateral della parte 15.

PASSO 6: Fissare l'altro pannello terminale della parte 18 con quattr bulloni parte 6 e quattro rondelle parte 5.

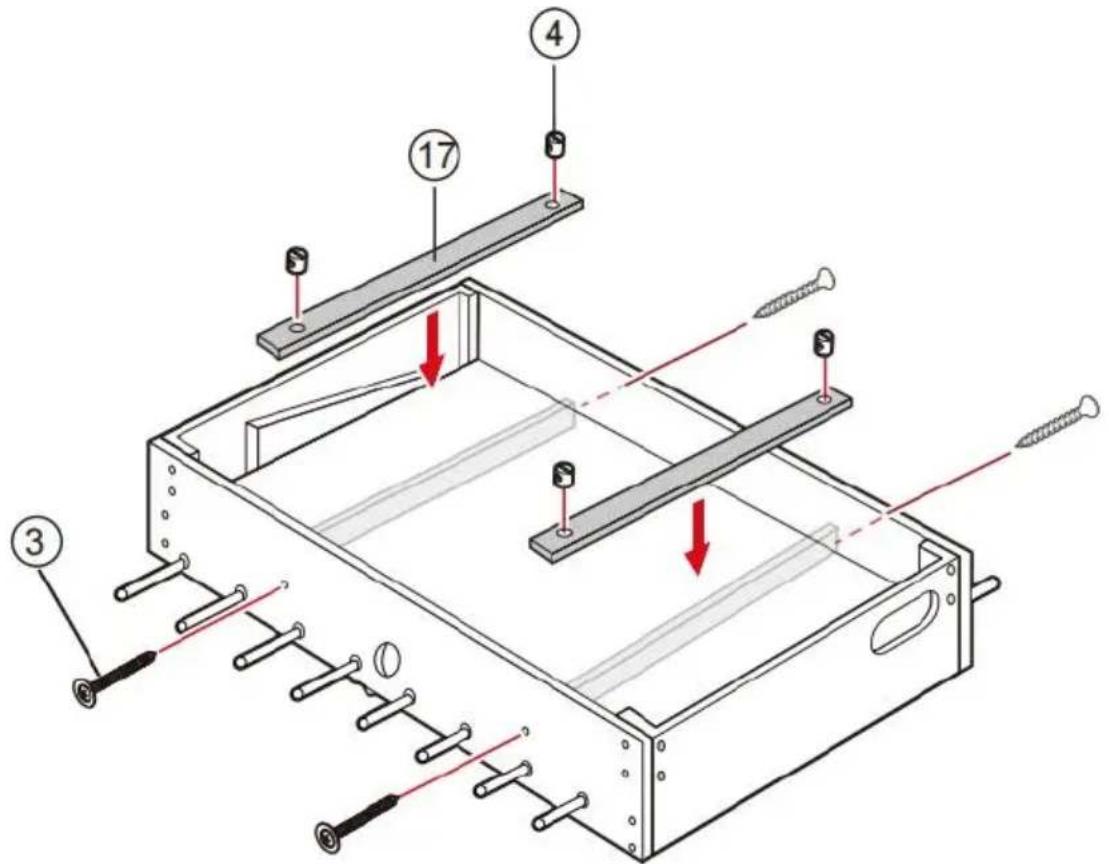

PASSO 7: Fissare due supporti parte 17 con quattro viti parte 3 e dadi parte 4.

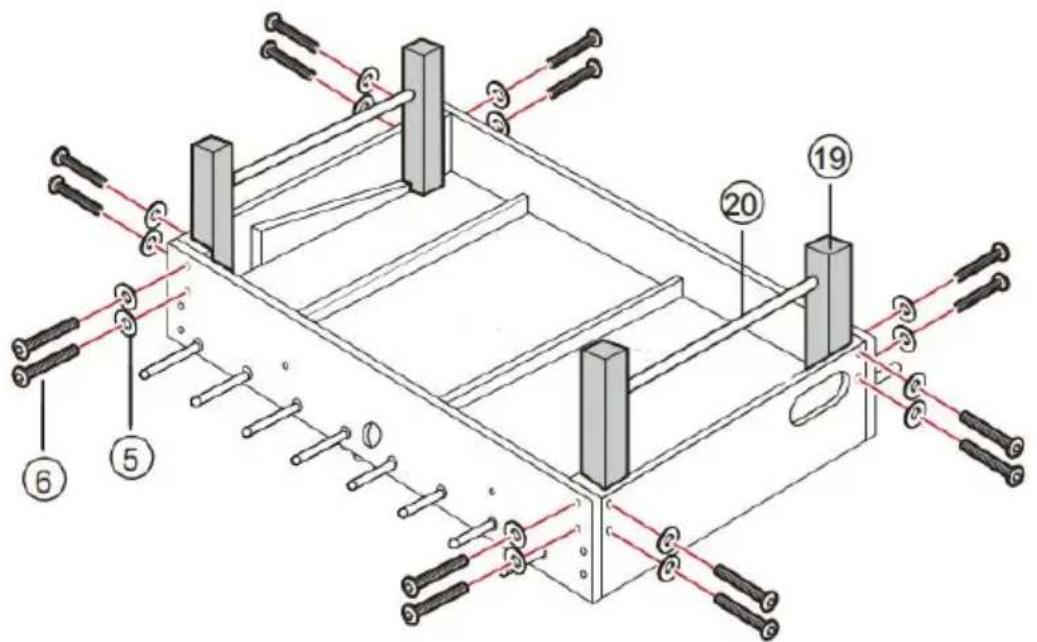

PASSO 8: Inserisci le quattro gambe da 19 parti negli angoli. Posizionare due barre di supporto da 20 parti tra le gambe. Fissare le gambe con sedici bulloni parte 6 e sedici rondelle parte 5

PASSO 9: Avvitare in quattro parti 7 piedi.

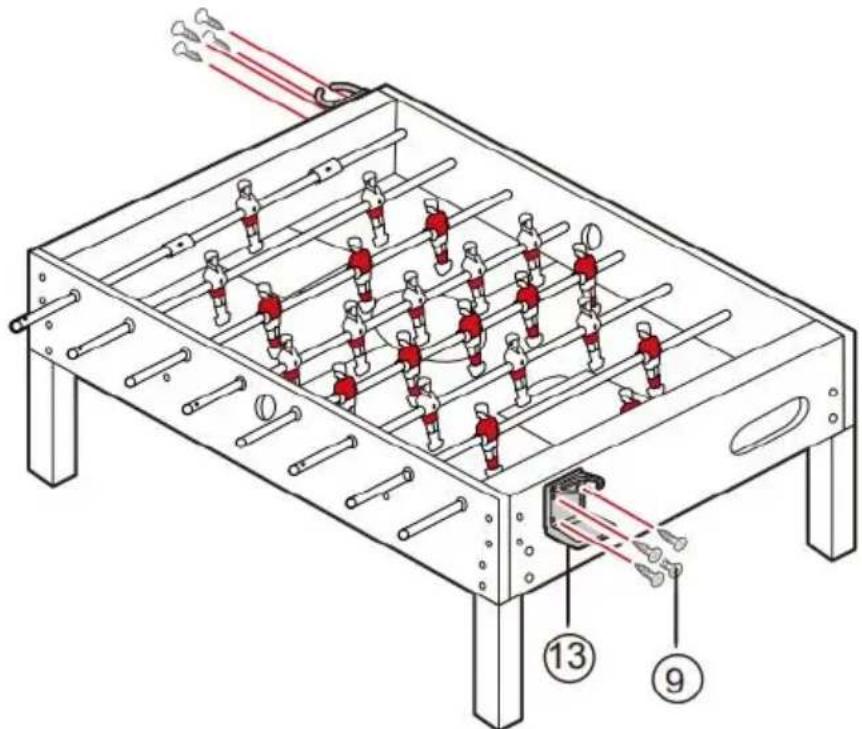

PASSO 10: Capovolgi con attenzione il tavolo.

Fissare i portabicchieri in due parti 13 con otto viti in parte 9. NOTA: non sollevare il tavolo tenendolo alle aste.

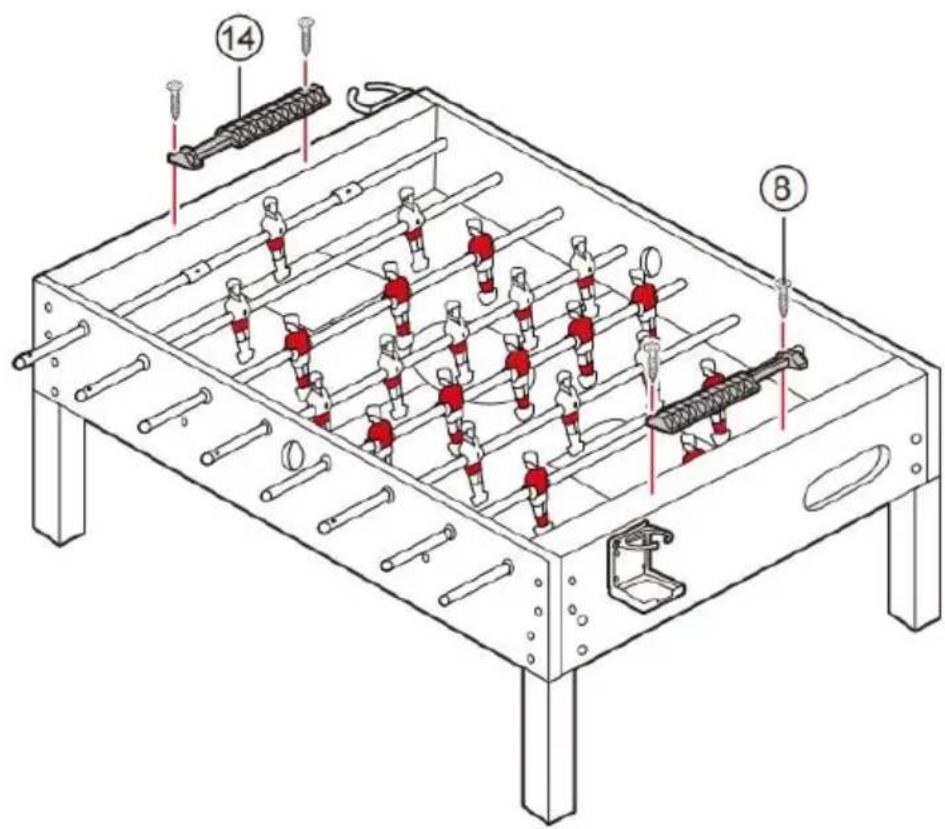

PASSO 11: Fissare due marcatori parte 14 con quattro viti parte 8.

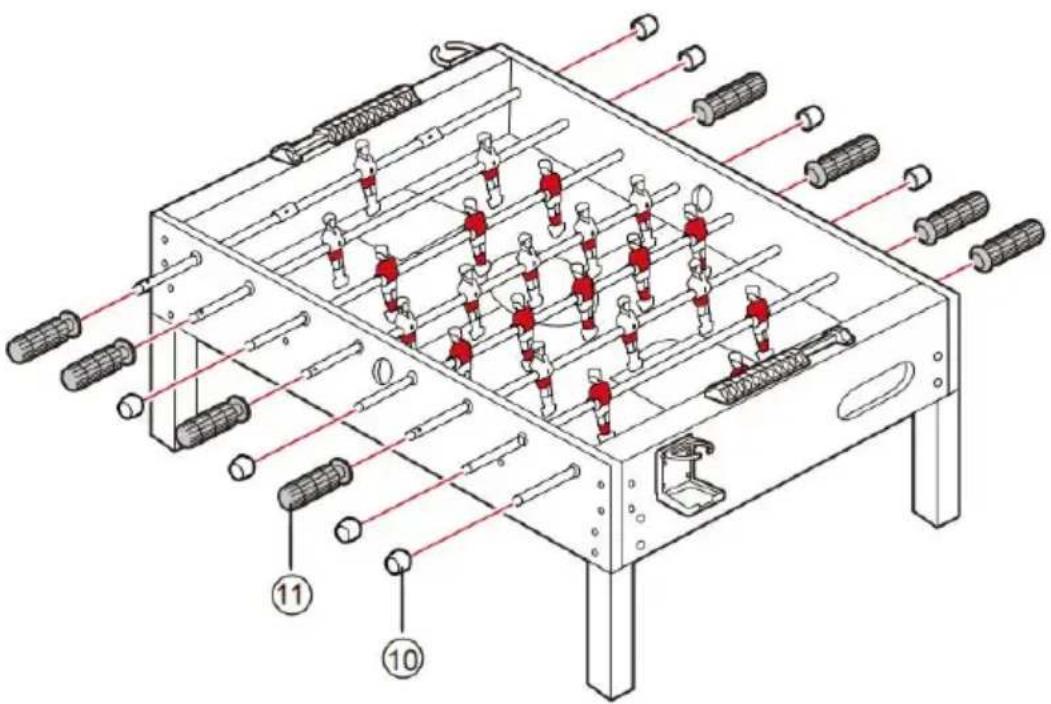

PASSO 12: fai scorrere le otto maniglie della parte 11 sulle estremi aste con un foro

Far scorrere i cappucci terminali in otto parti da 10 sulle estremità d'aste senza foro.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
