MANUALE UTENTE PFTSTGHS07 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

DIVISORIO IN TESSUTO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può provocare lesioni gravi.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi se si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano a prodotti correttamente e completamente assemblati solo prodotti.
7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro a sostegno del Fabric Room Divide.
8. Per ulteriori informazioni sulle parti elencate di seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.
3. Non superare le capacità di peso specificate.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia che possa essere utilizzata in sicurezza supportare un divisorio in tessuto completamente attrezzato.
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

SALVA QUESTO MANUALE

ELENCO DELLE PARTI

A+B		6
C		6
D		6
E		6
F		18+2
G		1
H		3
NOTA: H è il tessuto dello schermo, fare attenzione a non sporcarlo durante l'installazione.

FASE DI MONTAGGIO

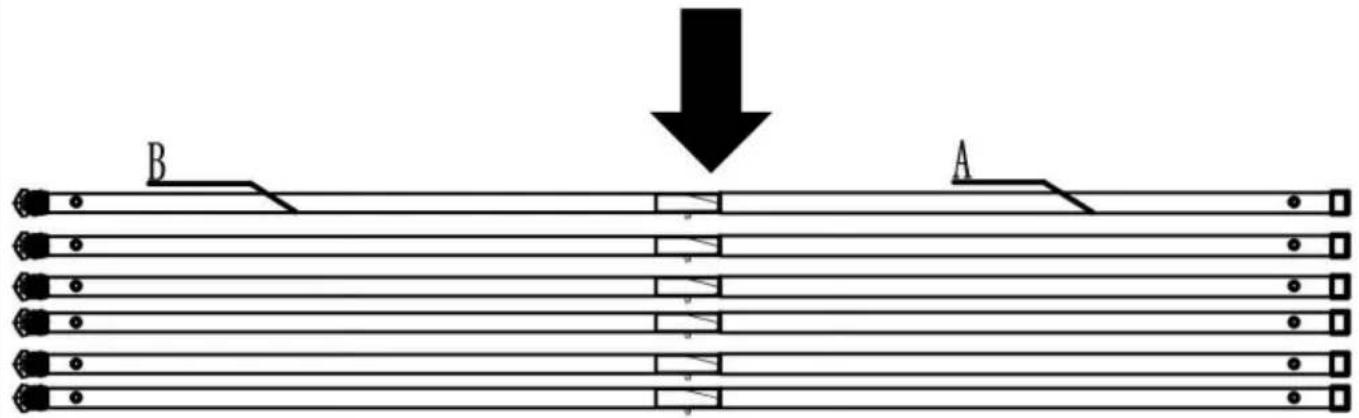

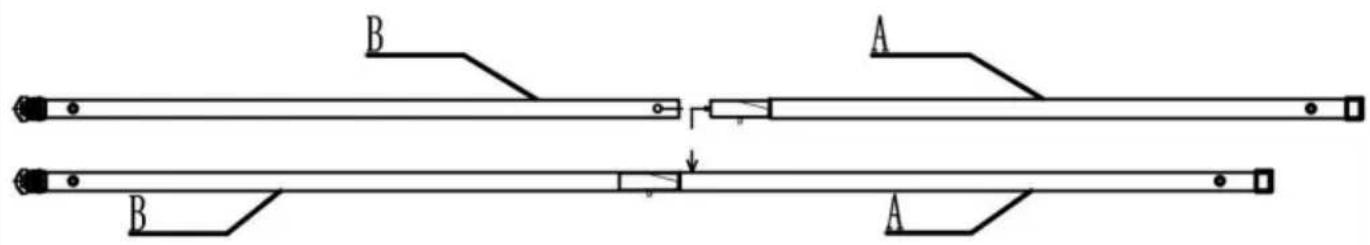

PASSO 1

B A B A

Collega il materiale B e il materiale A (come mostrato nella figura) e mettili insieme.

B A

Totale 6 gruppi

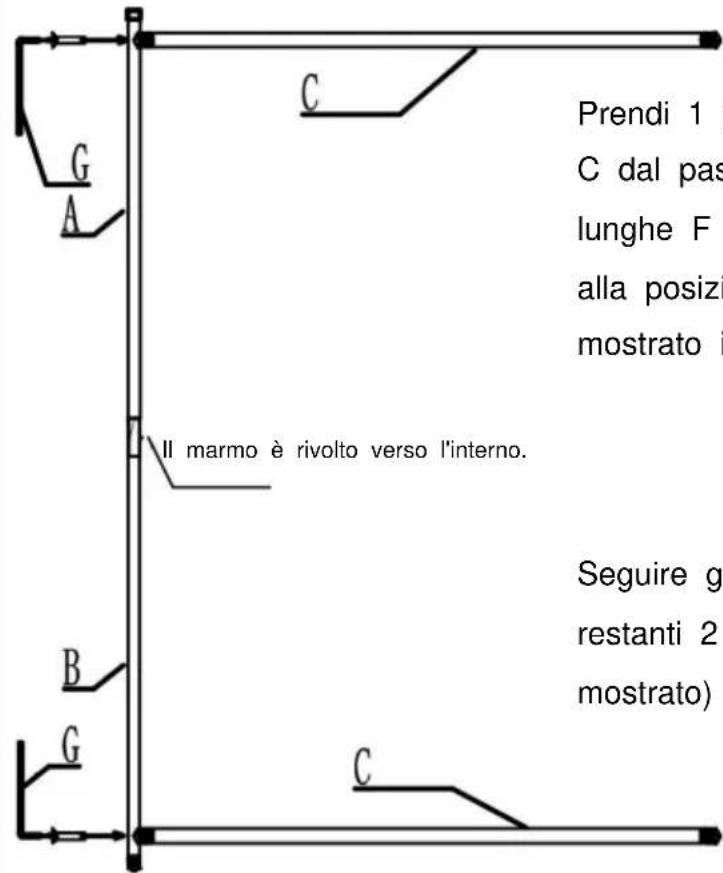

PASSO 2

Prendi 1 C dal pas lunghe F alla posizi mostrato i G A C Il marmo è rivolto verso l'interno. Seguire g restanti 2 mostrato) B G C

Prendi 1 pezzo di materiale e 2 pezzi di materiale C dal passaggio 1, collegali tramite le viti lunghe F (come mostrato in figura), fai attenzione alla posizione della biglia quando li unisci (come mostrato in figura), quindi serrali con l'utensile G.
Seguire gli stessi passaggi per collegare i restanti 2 gruppi per un totale di 3 gruppi (come mostrato)

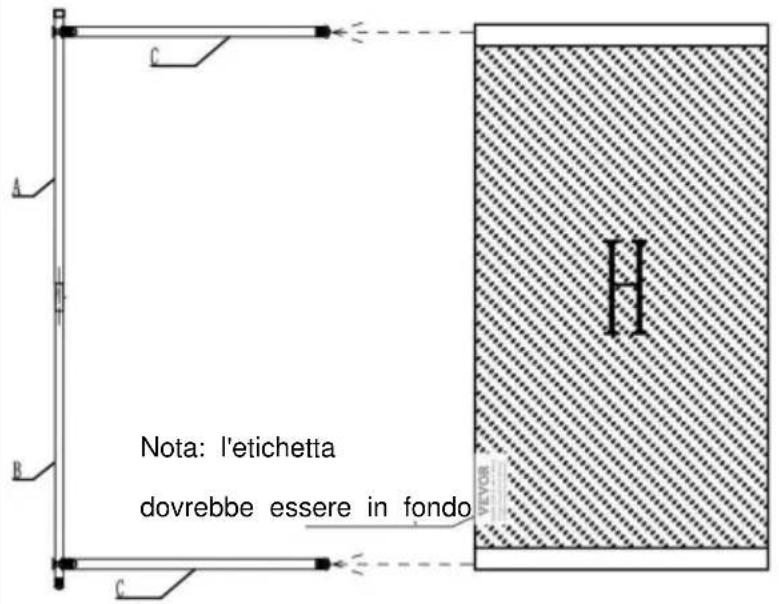

PASSO 3

H II materiale è tessuto schermante, prestare attenzione a mantenerlo pulito durante l'installazione

A B C H Note: l'etichetta dovrebbe essere in fondo

Inserire il manicotto di materiale H nelle traverse superiore e inferiore.

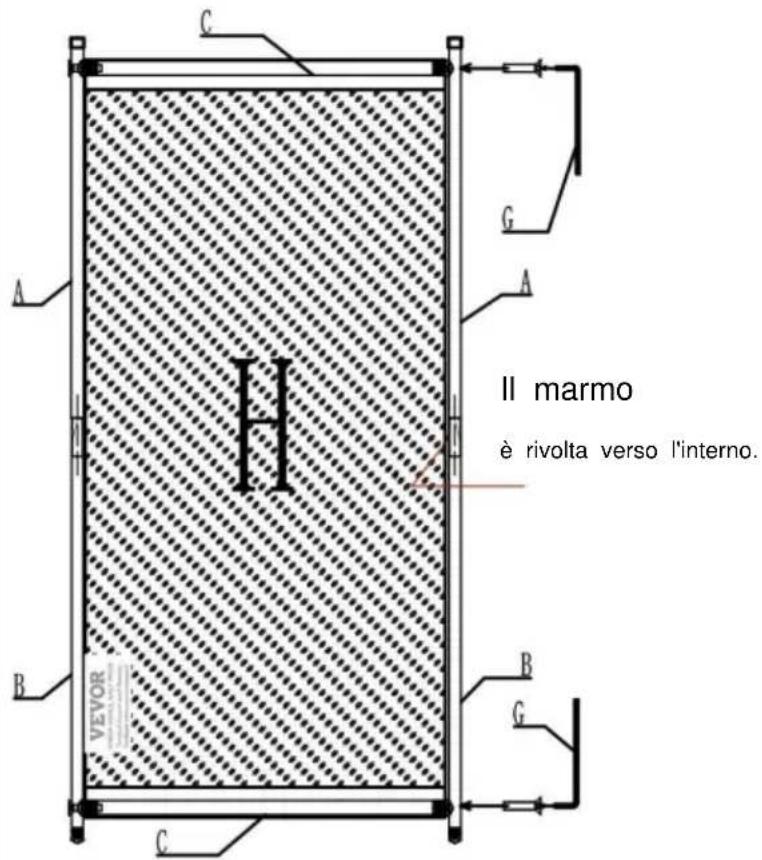

PASSO 4

C A H II marmo è rivolta verso l'interno. B VEVOR C G A B G

Dai tubi rimanenti del passaggio 1, prendi un set di tubi, assemblali sul telaio, svita prima le viti, poi collegale e infine stringile con l'utensile G.

Fate lo stesso per gli altri due gruppi. Notate la posizione della biglia.

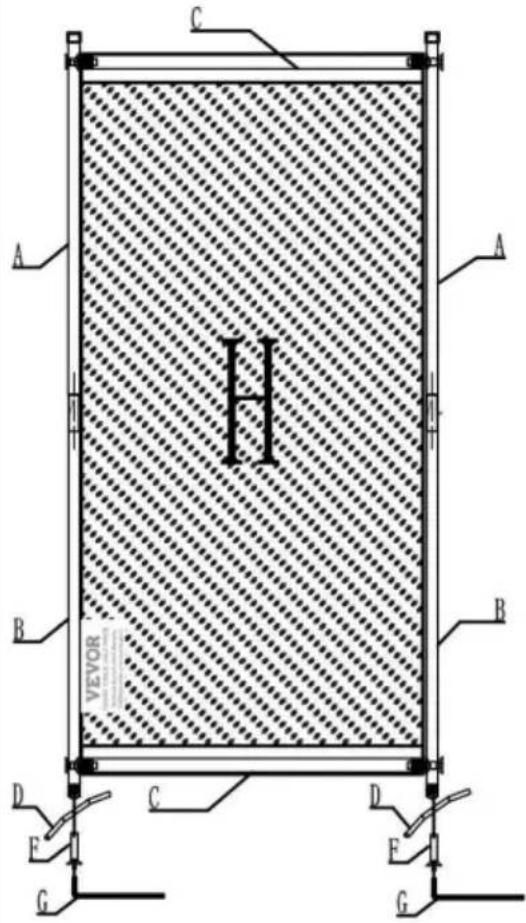

PASSO 5

C A H B B D C D F E G G VEVOR

Prendi il materiale D e montarlo nella cornice di passaggio 4. Svitare prima la vite, quindi collegarla e infine serrarla con l'utensile G.

I restanti 2 gruppi completano l'assemblaggio con gli stessi passaggi.

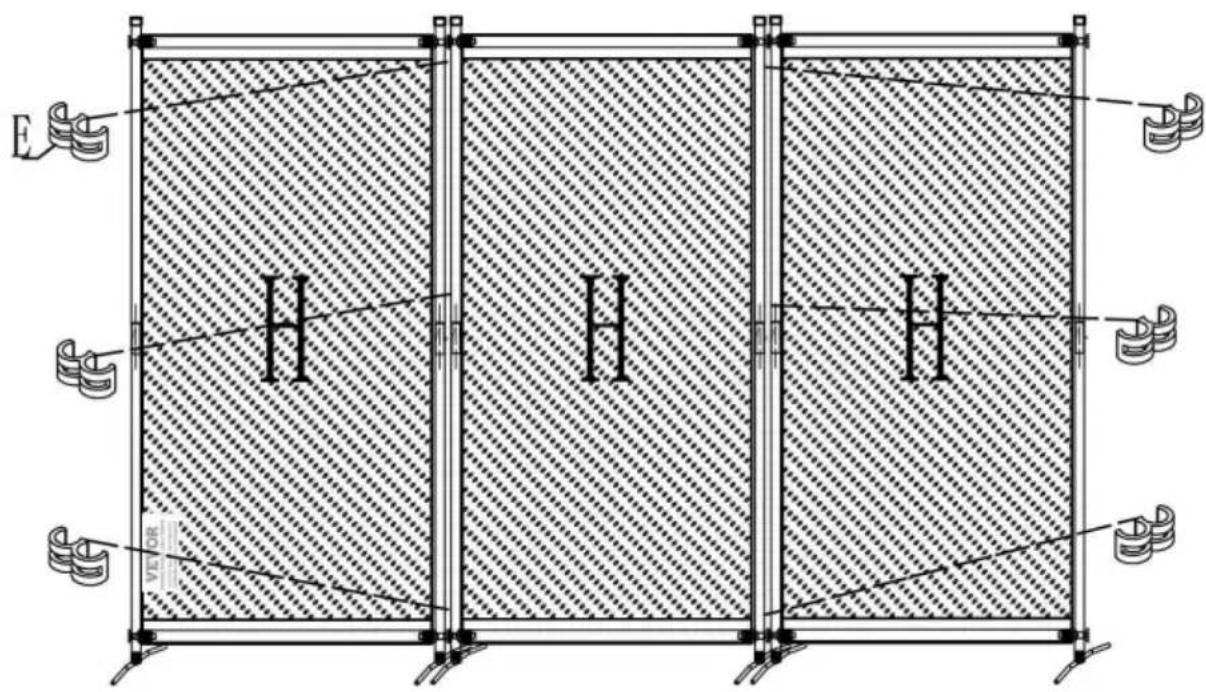

PASSO 6

E H H H VECTOR VEA

Disporre ordinatamente i 3 gruppi di ripiani e collegarli tramite il materiale E.

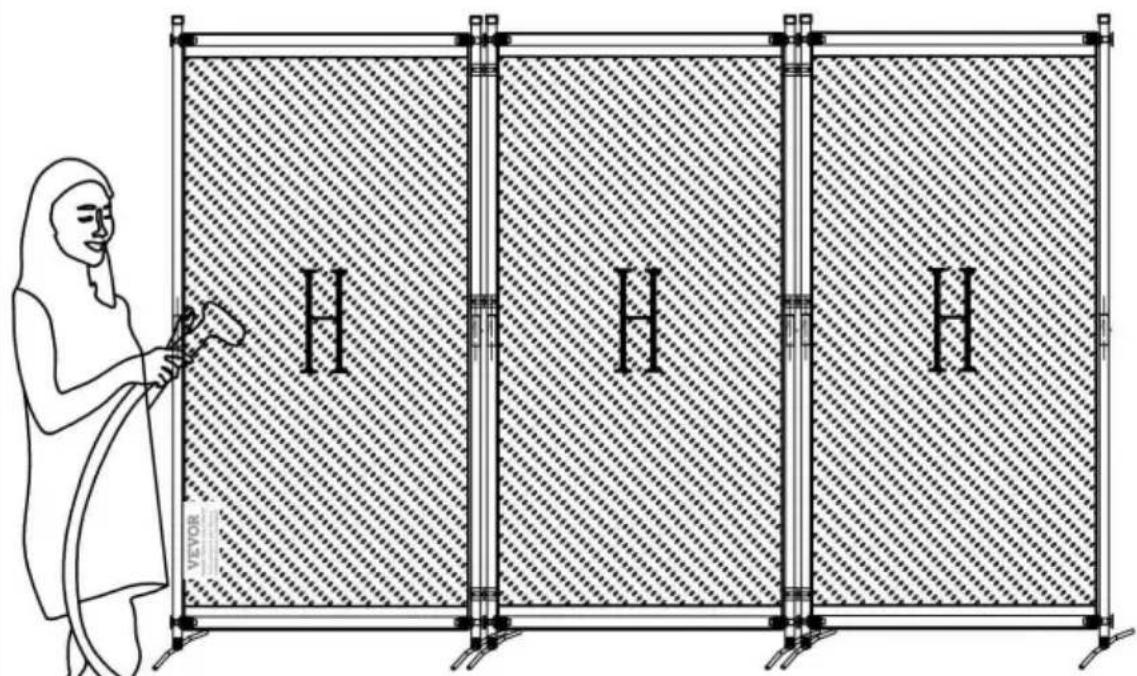

PASSO 7

Dopo aver completato l'installazione, sistema il tessuto per assicurarti che sia liscio. Se il tessuto presenta delle pieghe, puoi usare una pressa per appendere domestica per stirarlo.

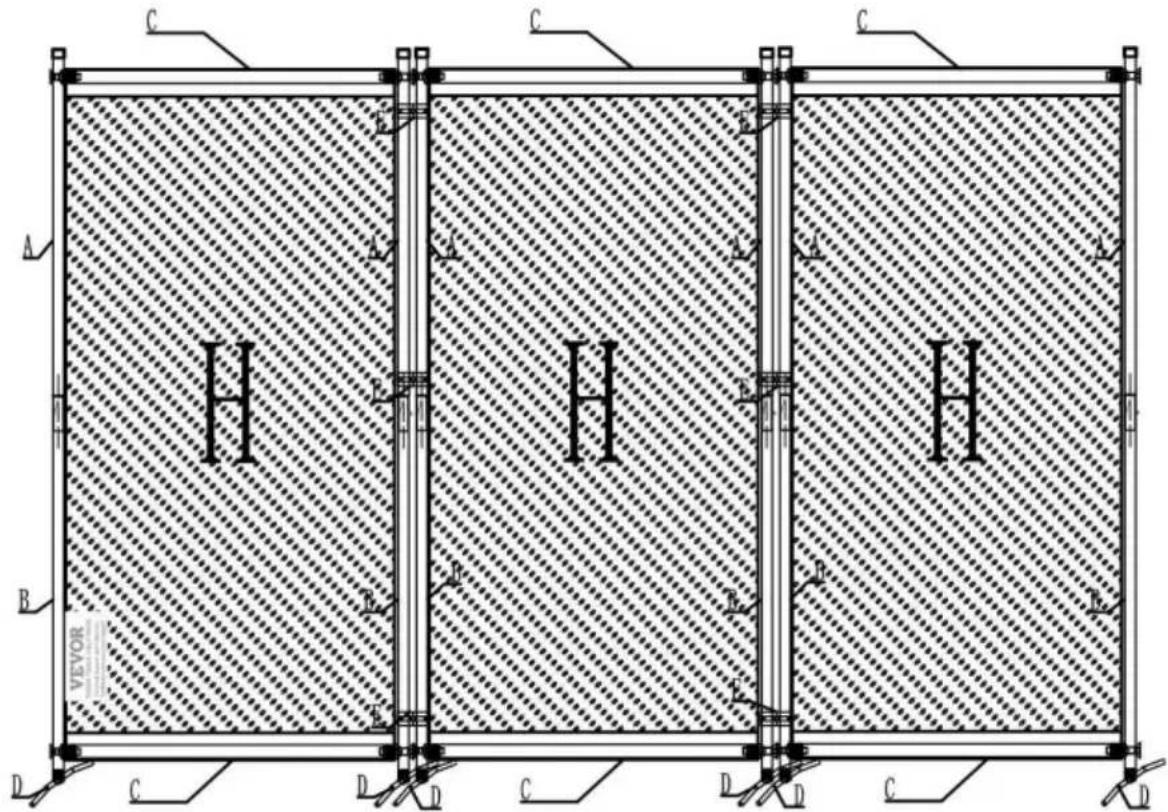

PASSO 8

C C C A H H H B B B D C D C D D C D VEVOR

PARAMETRO PRODOTTO

Modello	Colore	Numero di pannelli	Dimensioni del prodotto
PFTSTGHS04	Nero	3	2600*1840*520mm
PFTSTGHS04	Grigio
PFTSGMS06	Color crema
PFTSGHS07	Nero		2280*1840*520mm
PFTSTGSH08	Grigio
PFTSGMS09	Bianco

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Magonza Landstr.69,

60329 Francoforte sul Meno.
