Tipo di prodotto	Carrello di trasporto a forma di V (unilaterale)
Modello	HXTC-3VD
Numero di ripiani	3
Capacità massima per ripiano	110 lb (circa 50 kg)
Materiale	Acciaio
Colore	Nero / Bianco
Ruote	4 ruote girevoli, 2 con freno
Accessori forniti	Piastre laterali, pannelli posteriori, pannelli di stoccaggio, fermalibri, portadocumenti, ferramenta e utensili
Installazione	Consigliata in due persone, montaggio con bulloni e dadi
Manutenzione	Pulire dopo ogni utilizzo, controllare il serraggio dei bulloni, lubrificare i cuscinetti
Sicurezza	Non trasportare persone, non sovraccaricare, utilizzare su superficie piana, azionare i freni in sosta
Utilizzo previsto	Trasporto e stoccaggio di libri e documenti
Dimensioni (stimate)	Circa 80 x 40 x 100 cm (altezza)

Domande frequenti - HXTC-3VD Vevor

Qual è la capacità massima del carrello HXTC-3VD ?

Ogni ripiano supporta fino a 110 lb (circa 50 kg). Non superare questo limite.

Come installare le ruote con freno ?

Le ruote con freno si montano al passo 5. Per bloccare, abbassare la leva; per sbloccare, sollevarla.

Posso usare questo carrello su un terreno irregolare ?

No, si consiglia di utilizzare il carrello su una superficie piana. I terreni accidentati possono causare ribaltamento.

Il carrello viene consegnato montato ?

No, viene consegnato in kit. L'installazione è semplice con gli utensili forniti (chiave esagonale, chiavi da 10 e 19 mm, bulloni e dadi).

Come mantenere il carrello ?

Pulire la superficie dopo ogni utilizzo, controllare il serraggio dei bulloni e lubrificare regolarmente i cuscinetti con grasso.

Posso trasportare persone con questo carrello ?

No, è severamente vietato trasportare persone, ciò presenta un rischio di lesioni.

Quali utensili sono inclusi nel kit ?

Il kit contiene una chiave esagonale, due chiavi (10 e 19 mm), bulloni M6 e dadi a cappello.

Come usare il freno delle ruote ?

Per bloccare, abbassare la leva sulla ruota. Per sbloccare, tirare la leva verso l'alto. Usare i freni quando il carrello è fermo.

Il carrello può essere smontato per lo stoccaggio ?

Sì, può essere smontato seguendo i passi di installazione in senso inverso. Conservare la ferramenta per un futuro rimontaggio.

Cosa fare se un pezzo manca ?

Verificare l'elenco dei pezzi nelle istruzioni. Se manca un pezzo, contattare il servizio clienti Vevor tramite il sito ufficiale.

MANUALE UTENTE HXTC-3VD Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. È vietato trasportare persone in qualsiasi condizione.
2. Tenere il prodotto su superfici piane. È vietato caricare oggetti su terreni irregolari e collinari. Il prodotto potrebbe diventare instabile e ribaltarsi se immagazzinato o spostato su una superficie non piana, il che potrebbe causare lesioni personali o danni al prodotto.
3. Il sovraccarico è severamente vietato.
4. Non procedere troppo velocemente quando si attraversano zone con buche.
5. Utilizzare i freni quando il prodotto non viene spostato. Ciò impedisce il prodotto dalla laminazione.
6. Non alterare in alcun modo il prodotto.
7. Non sollevare il prodotto direttamente con un carrello elevatore o trainarlo con qualsiasi mezzo meccanico dispositivi.

MODELLO E PARAMETRI

Modello	HXTC-3VD
Tipo di ripiano	A forma di V (monolaterale)
Numero di ripiani	3
Capacità massima	110 libbre/per ripiano
Materiale	Acciaio
Colore	Nero / Bianco

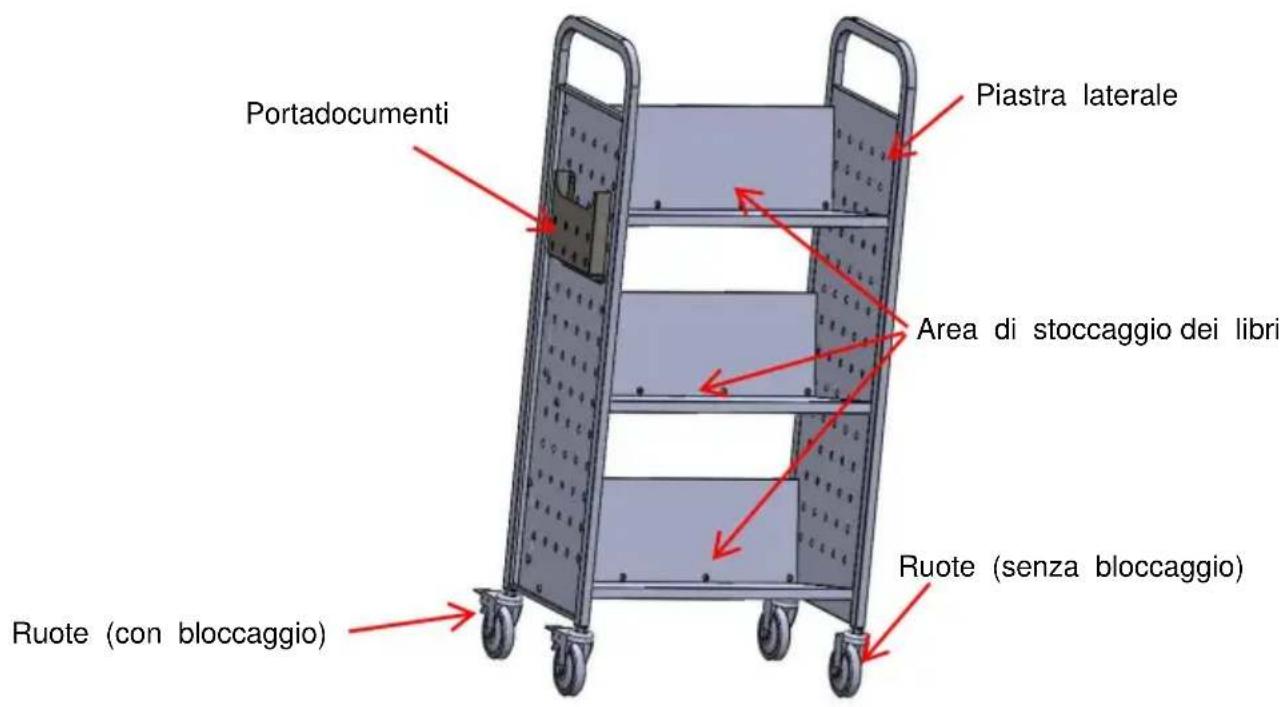

SCHEMA DELLA STRUTTURA

ELENCO DEI PEZZI

BOOK CARTS MODEL: HATC-3VD

	Piastre laterali x1Piastre laterali x1
Pannelli posteriori per libreria x3	Pannelli portaoggetti per libri x3
Ruote (senza bloccaggio) x2	Ruote (con bloccaggio) x2
Fermalibri x1	Portadocumenti x1
Chiave esagonale x1	Dadi a cappello (M6) x16
Bulloni (M6*8) x16	Chiavi (10+19 mm) x2
	BOOK CARTS MODEL: HITC-CHD
Bulloni (M6*14) x24	Manuale utente x1

INSTALLAZIONE

NOTA: è consigliabile che questa installazione venga eseguita da due persone.

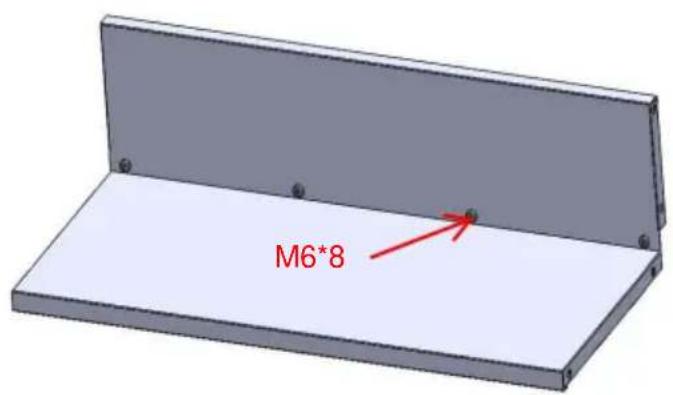

Fase 1: Installare il pannello di archiviazione dei libri.

NOTA: non stringere ancora i bulloni.

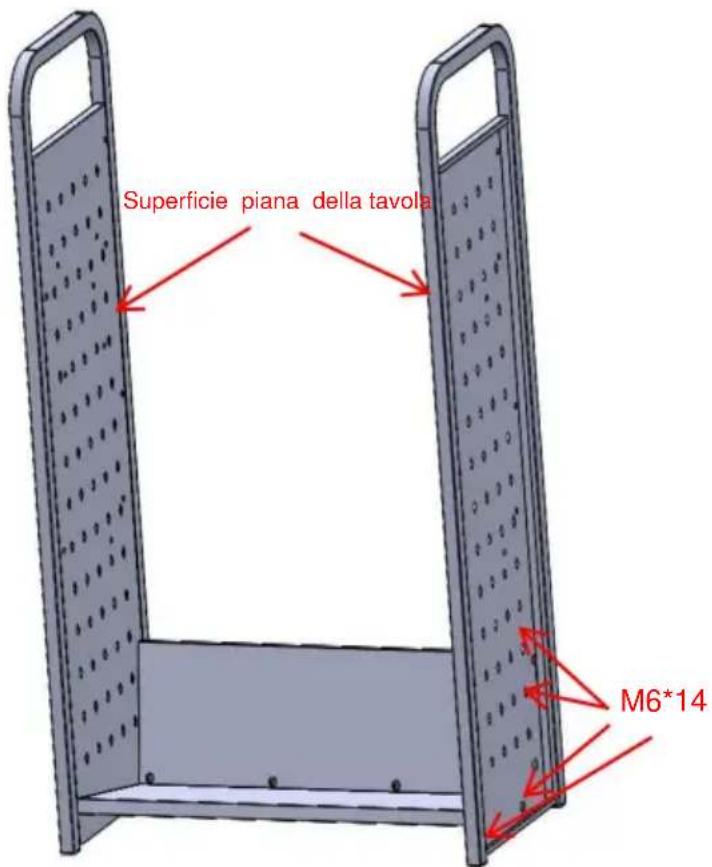

Fase 2: installare le piastre laterali.

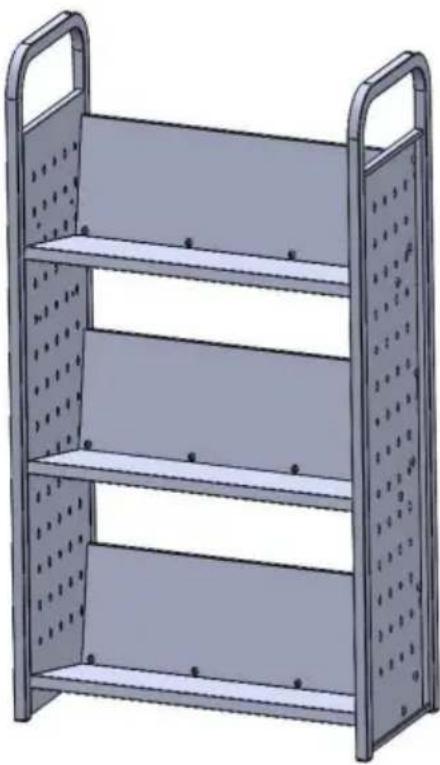

Fase 3: Dopo aver installato tutti i componenti, regolare l'angolazione del telaio e serrare tutti i bulloni.

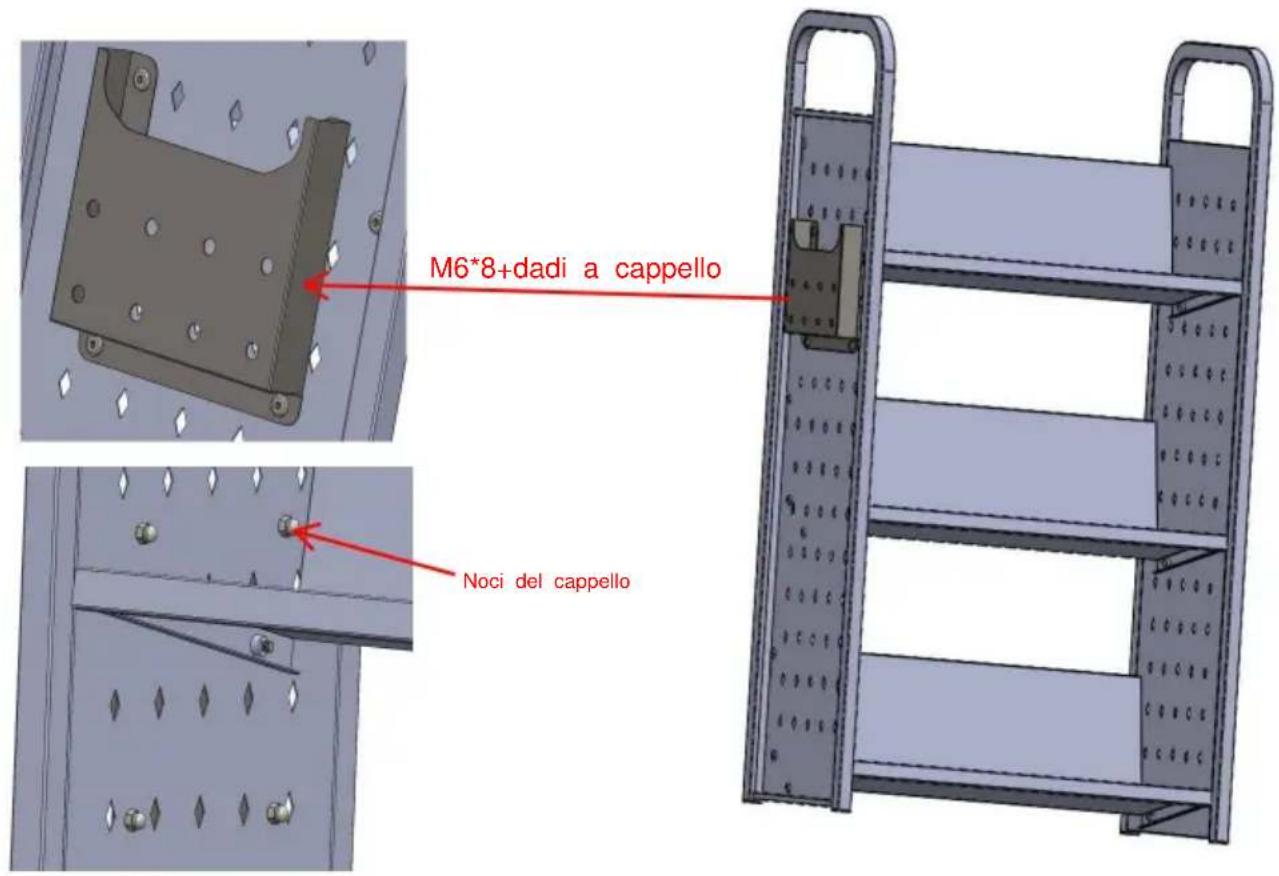

Fase 4: Installare il portadocumenti.

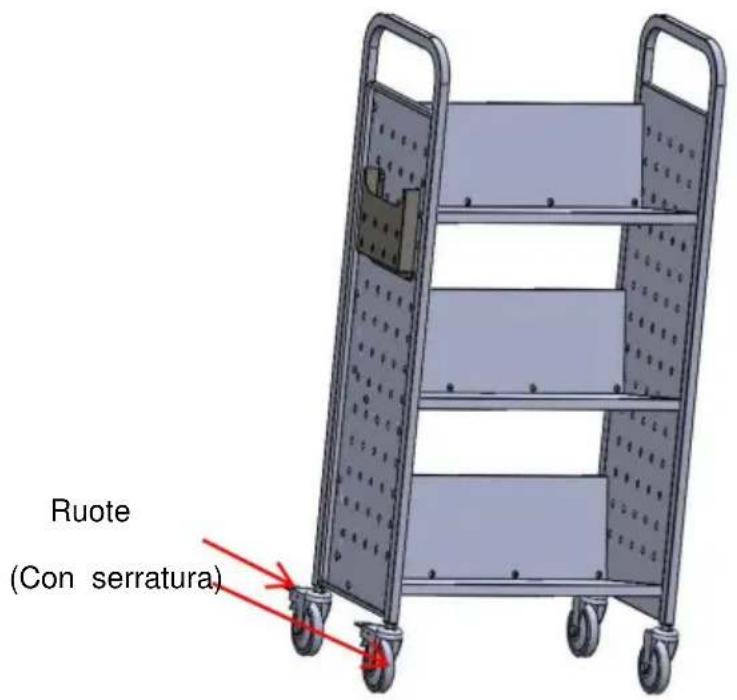

Fase 5: Installare le quattro ruote.

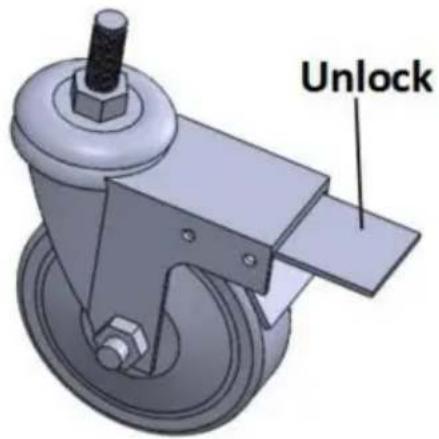

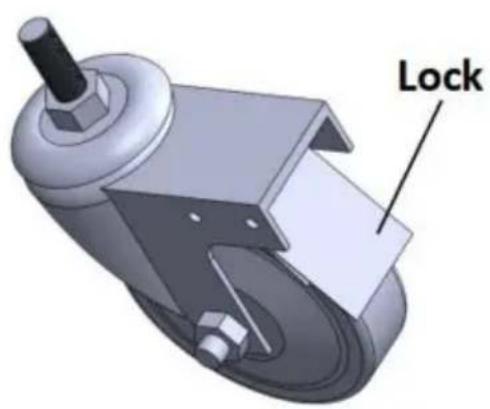

UTILIZZO DEL FRENO DELLE ROTAIE

ÿ Per bloccare le ruote girevoli con freno, abbassare le leve.ÿ Per sbloccare le ruote girevoli con freno, tirare le leve verso l'alto.

MANUTENZIONE

1. Pulire la superficie dopo ogni utilizzo.
   Si prega di controllare e confermare che il carrello sia integro prima di ogni utilizzo.
2. Verificare che i bulloni siano ben serrati.
3. I cuscinetti delle ruote vengono regolarmente lubrificati con grasso.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
