Tipo di prodotto	Carrello da trasporto
Marca	Vevor
Modello	HXTC-3LX
Colore	Nero / Bianco
Materiale	Acciaio
Numero di ripiani	3
Tipo di ripiano	A forma di L (unilaterale)
Capacità per ripiano	73 lb (circa 33 kg)
Capacità totale	219 lb (circa 99 kg)
Ruote	4 ruote (2 con freno, 2 senza)
Accessori forniti	Porta documenti, fermalibri, pannelli di stoccaggio, chiavi (10+17mm), chiave esagonale, bulloni M6
Alimentazione	Nessuna (manuale)
Utilizzo	Trasporto di libri e documenti
Sicurezza	Non trasportare persone, non sovraccaricare, usare i freni, superficie piana
Manutenzione	Pulire dopo l'uso, controllare il serraggio dei bulloni, lubrificare i cuscinetti
Installazione	Richiede due persone, montaggio semplice
Paese di origine	Cina
Importatore	SIHAO PTY LTD (Australia), Sanven (Stati Uniti), Rappresentante UK/CE a Francoforte

Domande frequenti - HXTC-3LX Vevor

Come assemblare il carrello HXTC-3LX?

Segui i passi del manuale: installa prima i pannelli di stoccaggio, poi le piastre laterali, regola e stringi, installa il porta documenti e le ruote. Utilizza la chiave esagonale e i bulloni forniti. Si consiglia di essere in due.

Qual è la capacità di carico massima per ripiano?

La capacità massima è di 73 lb (circa 33 kg) per ripiano. Non superare per evitare danni.

Le ruote hanno freni?

Sì, due delle ruote sono dotate di freni. Per bloccare, abbassare le leve; per sbloccare, tirare verso l'alto.

Posso trasportare persone su questo carrello?

No, è severamente vietato trasportare persone in qualsiasi condizione. Utilizzalo solo per carichi.

Come mantenere il carrello?

Pulisci la superficie dopo ogni utilizzo. Controlla regolarmente il serraggio dei bulloni e lubrificare i cuscinetti delle ruote con grasso.

Quali utensili sono forniti per il montaggio?

Una chiave esagonale, chiavi da 10 e 17 mm, e bulloni M6 di diverse lunghezze.

Posso usare questo carrello su terreni accidentati?

No, si consiglia di utilizzarlo su superfici piane. Su terreno accidentato, il carrello può ribaltarsi e causare lesioni.

Cosa fare se manca un pezzo?

Contatta il servizio clienti Vevor. L'elenco dei pezzi è fornito nel manuale: piastre laterali, pannelli, ruote, ecc.

Il carrello è pieghevole o smontabile?

È smontabile per il trasporto. Segui le istruzioni inverse per smontarlo.

Qual è la garanzia del prodotto?

Il manuale non specifica la durata della garanzia. Si prega di contattare Vevor per maggiori informazioni.

MANUALE UTENTE HXTC-3LX Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. È vietato trasportare persone in qualsiasi condizione.
2. Tenere il prodotto su superfici piane. È vietato caricare oggetti su terreni irregolari e collinari. Il prodotto potrebbe diventare instabile e ribaltarsi se immagazzinato o spostato su una superficie non piana, il che potrebbe causare lesioni personali o danni al prodotto.
3. Il sovraccarico è severamente vietato.
4. Non procedere troppo velocemente quando si attraversano zone con buche.
5. Utilizzare i freni quando il prodotto non viene spostato. Ciò impedisce il prodotto dalla laminazione.
6. Non alterare in alcun modo il prodotto.
7. Non sollevare il prodotto direttamente con un carrello elevatore o trainarlo con qualsiasi mezzo meccanico dispositivi.

MODELLO E PARAMETRI

Modello	HXTC-3LX
Tipo di ripiano	A forma di L (monofacciale)
Numero di ripiani	3
Capacità massima	73 libbre/per ripiano
Materiale	Acciaio
Colore	Nero / Bianco

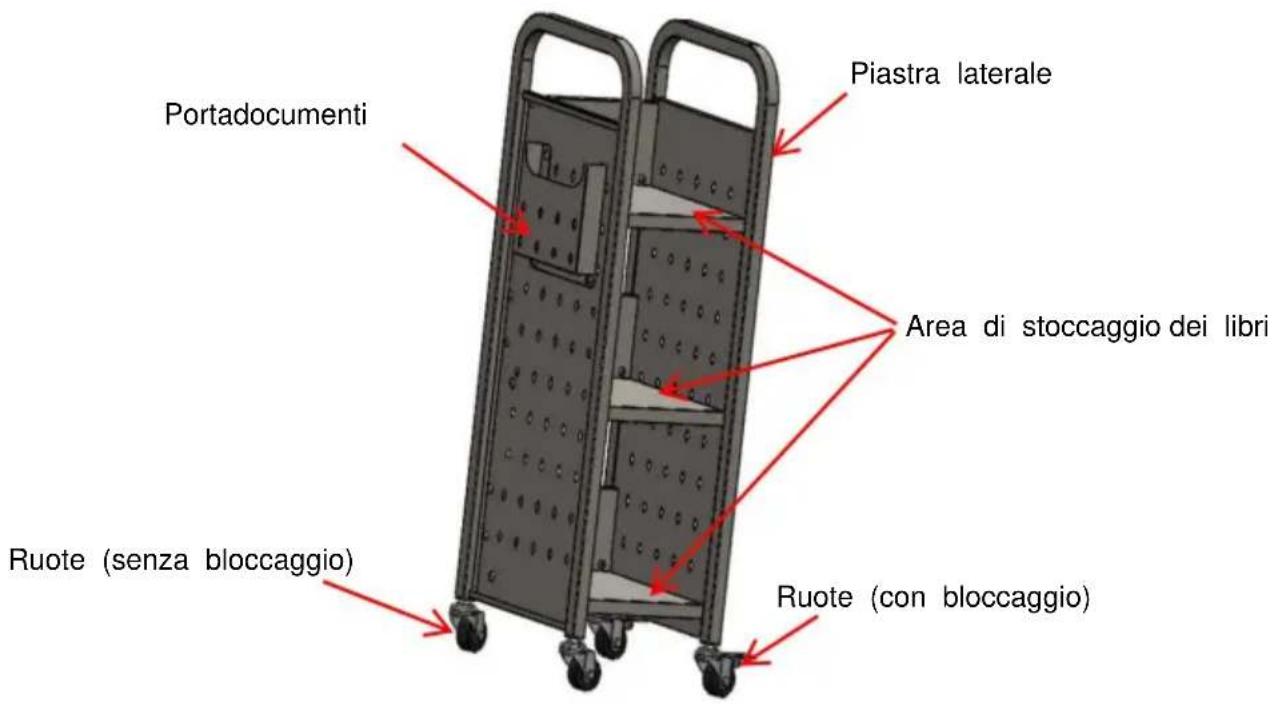

SCHEMA DELLA STRUTTURA

ELENCO DEI PEZZI

BOOK CARTS MODEL: HATC-3LX

	Piastre laterali x1Piastre laterali x1
Pannelli posteriori per libreria x3	Pannelli portaoggetti per libri x3Ruote (con bloccaggio) x2Ruote (senz
Fermalibri x1	Portadocumenti x1
Chiave esagonale x1	Dadi a cappello (M6) x10
Bulloni (M6*8) x10	Chiavi (10+17mm) x2
	BOOK CARTS MODEL MTC-3.3
Bulloni (M6*14) x24	Manuale utente x1

INSTALLAZIONE

NOTA: è consigliabile che questa installazione venga eseguita da due persone.

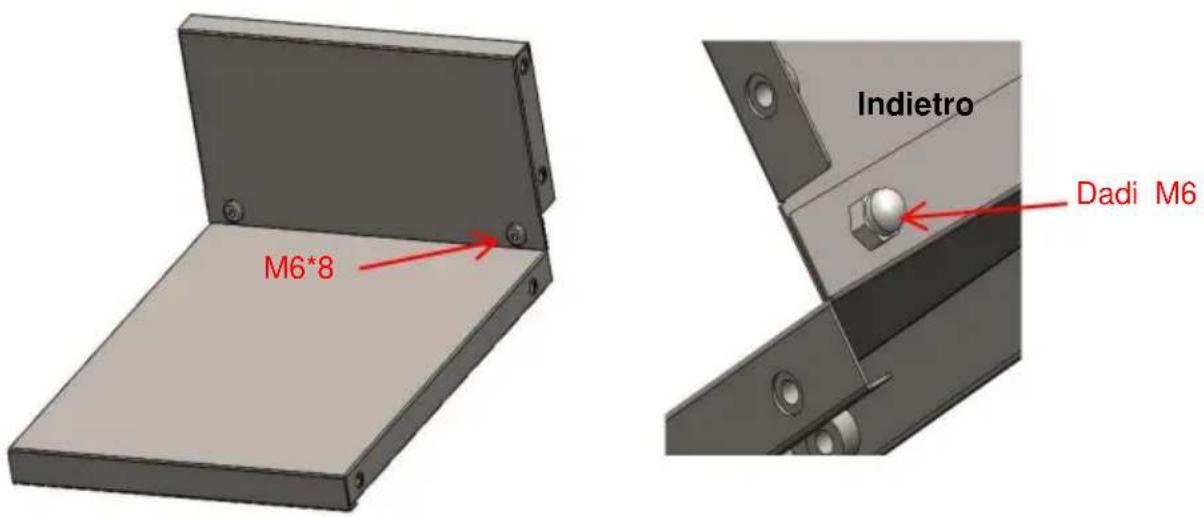

Fase 1: Installare il pannello di archiviazione dei libri.

NOTA: non stringere ancora i bulloni.

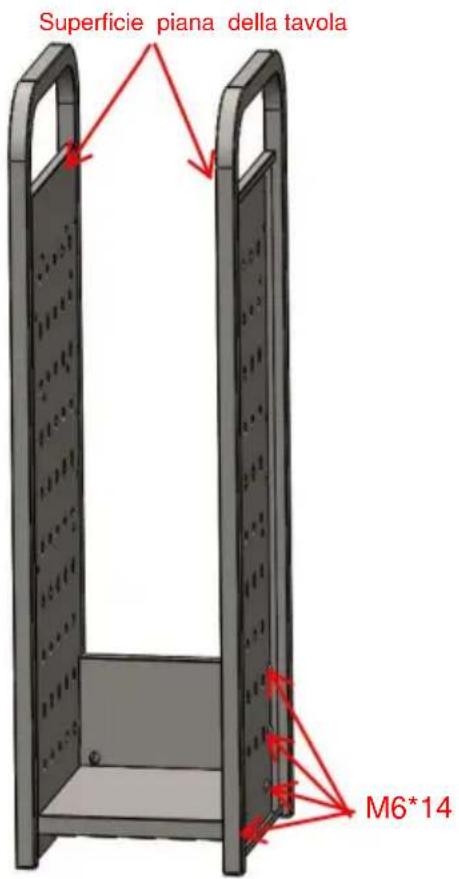

Fase 2: installare le piastre laterali.

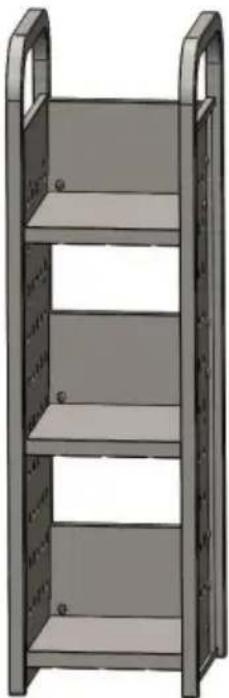

Fase 3: Dopo aver installato tutti i componenti, regolare l'angolazione del telaio e serrare tutti i bulloni.

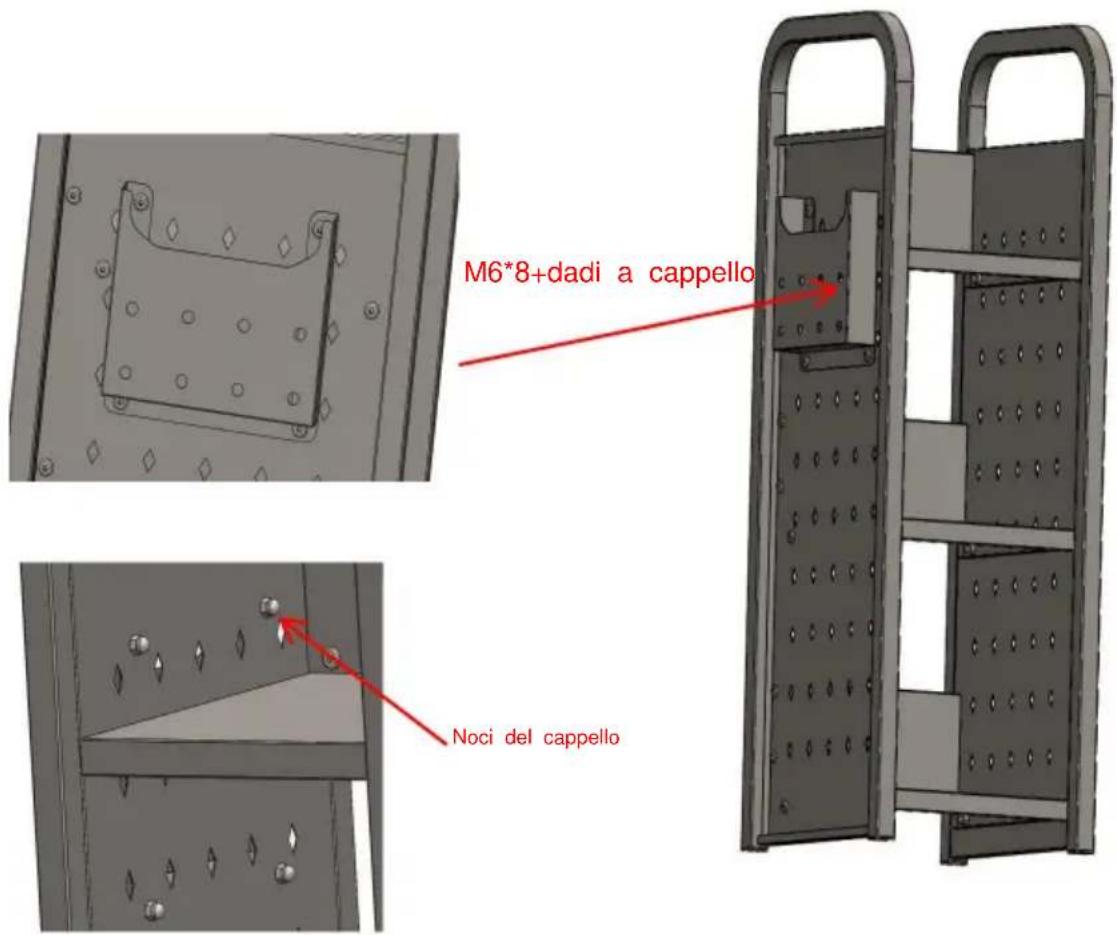

Fase 4: Installare il portadocumenti.

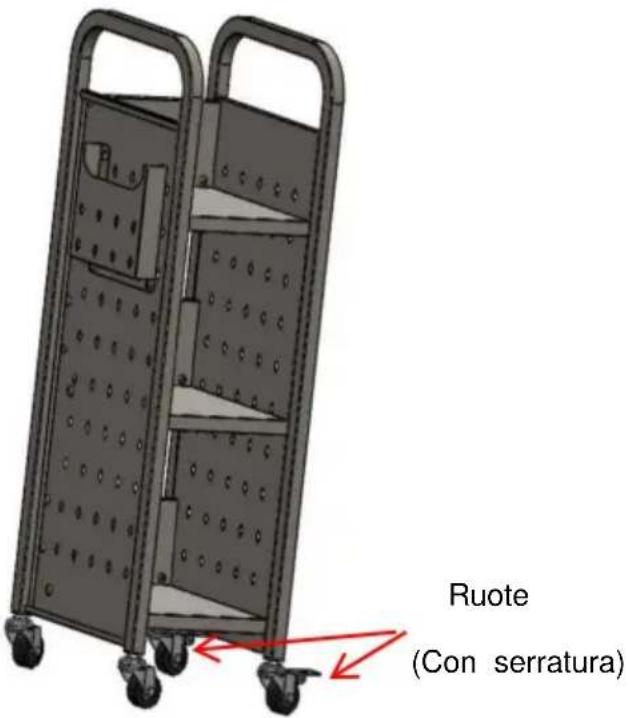

Fase 5: Installare le quattro ruote.

UTILIZZO DEL FRENO DELLE ROTAIE

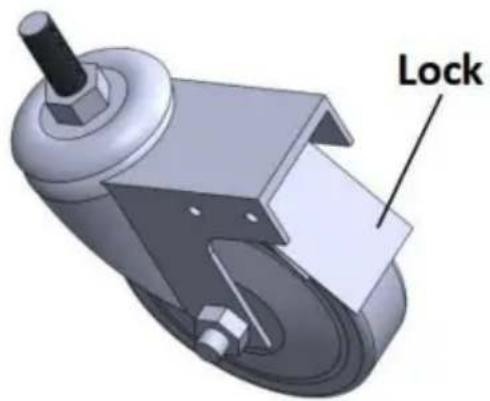

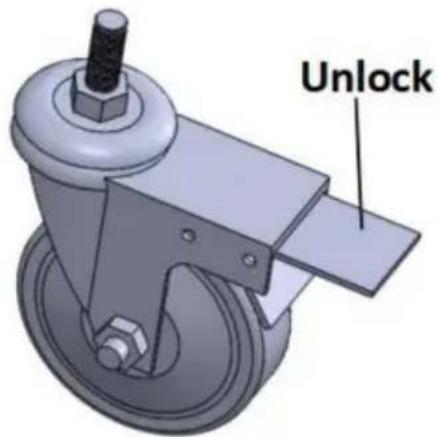

ÿ Per bloccare le ruote girevoli con freno, abbassare le leve.ÿ Per sbloccare le ruote girevoli con freno, tirare le leve verso l'alto.

NOTA: l'illustrazione è solo a scopo illustrativo.

MANUTENZIONE

1. Pulire la superficie dopo ogni utilizzo.
   Si prega di controllare e confermare che il carrello sia integro prima di ogni utilizzo.
2. Verificare che i bulloni siano ben serrati.
3. I cuscinetti delle ruote vengono regolarmente lubrificati con grasso.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Australia Importato negli

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

VEVOR
