MANUALE UTENTE HLXCQJ-A01 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SUPPORTO PER VUOTO

MODELLO:HLXCQJ-A01

Continuiano a impegnari per fornirvi strumenti a prezzi competitivi.

"Risparmia la meta", "Meta prezzo" o qualsiasi另一a espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprir toutes le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei

se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto per vuoto

Modello:HLXCQJ-A01

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. I prodotti devono essere installati da adulti; 2. I

prodotti devono essere installati lontano alla portata di bambini e

animali domestici; 3. Indossare guanti durante l'installazione del prodotto per evitare

lesioni alle mani; 4. Installare il prodotto attenendosi alle presenti istruzioni per evitare lesioni personali o danni al prodotto.

1. Si prega di serrare regolarmente le viti di agli parte per evitare che si allentino a causa dell'uso prolongato del prodotto.

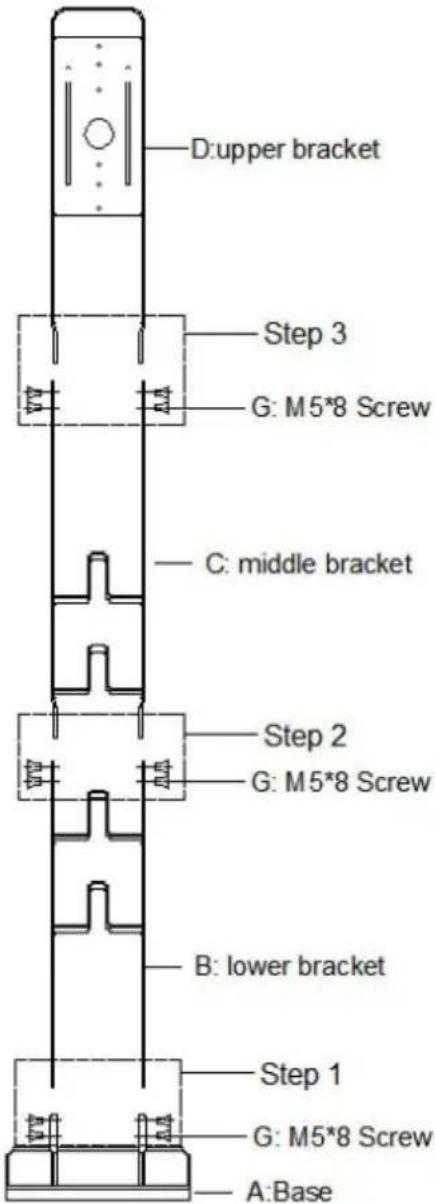

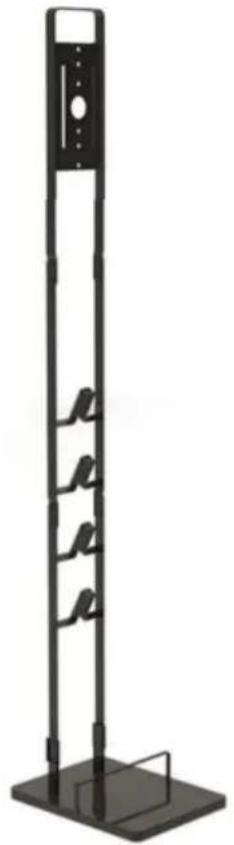

Elenco dei pezzi

A:Base×1 pz	B:staffa inferiore × 1 pz.	C:parentesi centrale×1 pz.
D:staffa superiore×1 pz	E:chiave esagonale ×1 pz	F:3M pad*4 pezzi
G:Vite M5*8 ×12pz H:Vite M5*20 ×2pz	I:Noce per lungoVite × 2 pezzi
J: Chiave M8 × 1 pz

Dopo il montaggio, posizionare il prodotto su una superficie piana per evitare che si ribalti; tener e lontano alla portata dei bambini e degli animali domestici.

ELENCO PARAMETRI

Modello	HLXCQJ-A01
dimensione del prodotto	L*W*H:220×290*1270mm
Numero totale di ganci	4 pezzi
Ruota che rotola	NO

Guida all'installazione

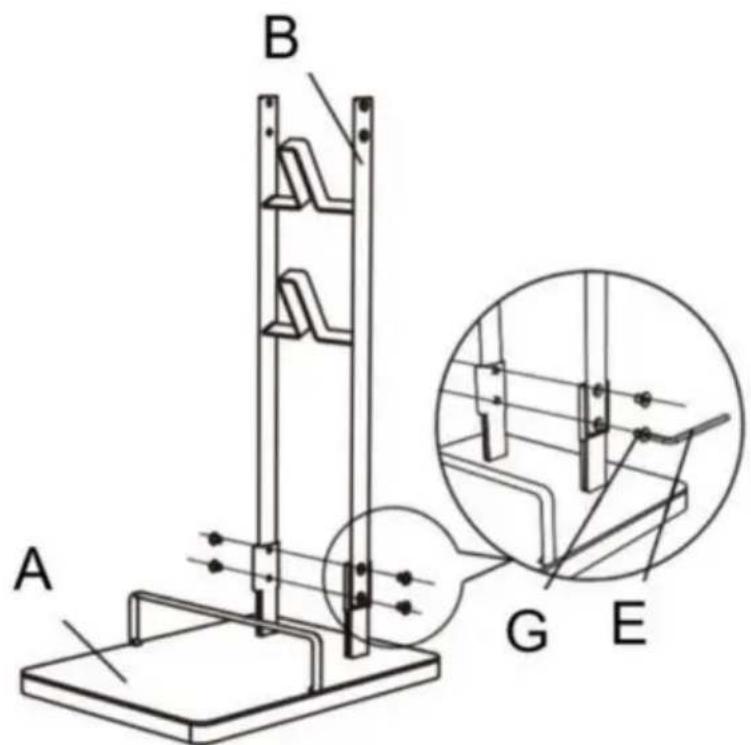

1. Installare la staffa inferiore B sulla base A

Nota: il gancio della staffa inferiore B è rivolto verso l'alto e rivolto direttamente davanti a la base.

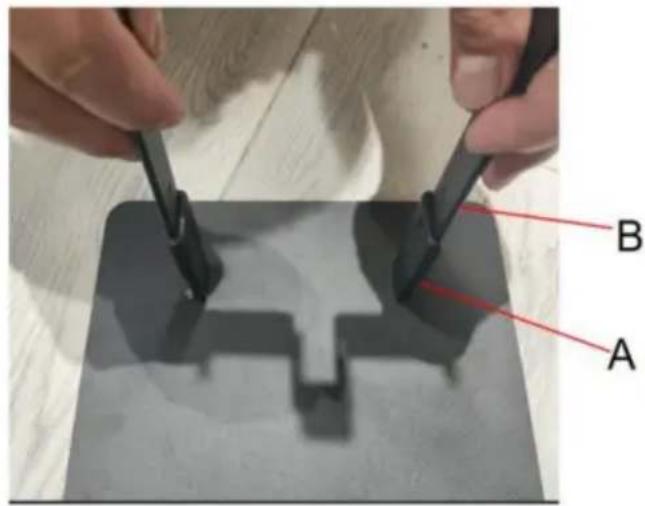

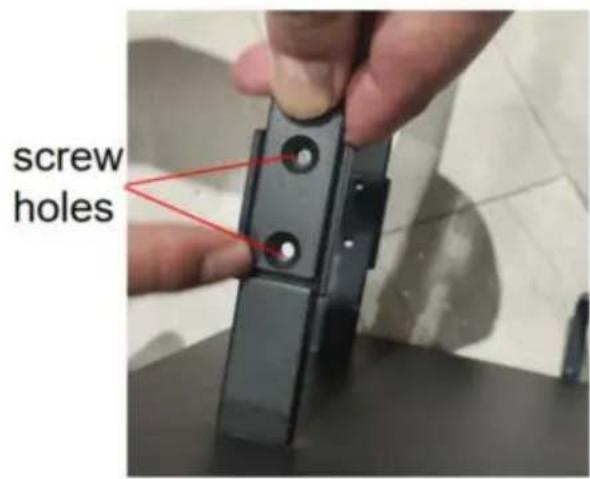

1.1. Quando la staffa B viene inserita nella base A, la parete laterale della staffa B è rivolta verso l'esterno e i fori per le viti sui lati sinistro e destro devono essere allineati, quando serrare la vite G con la chiave esagonale E.

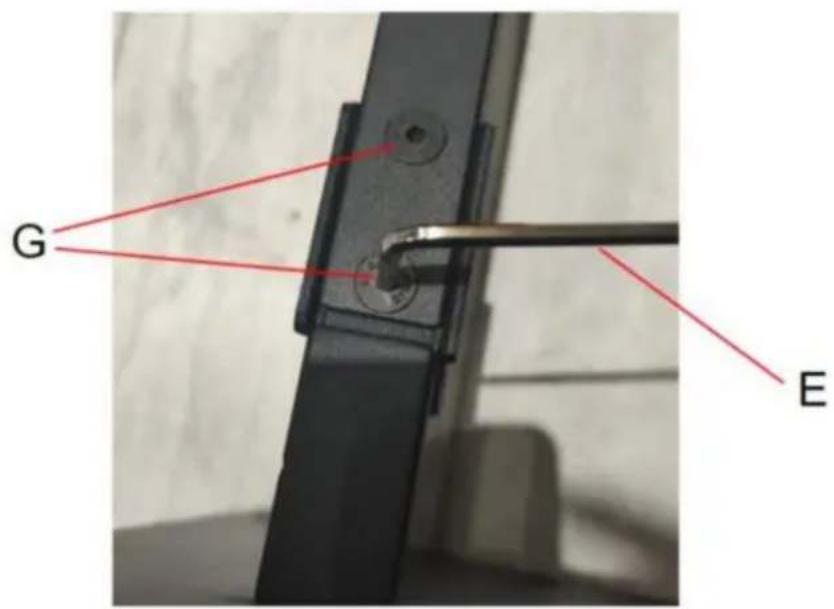

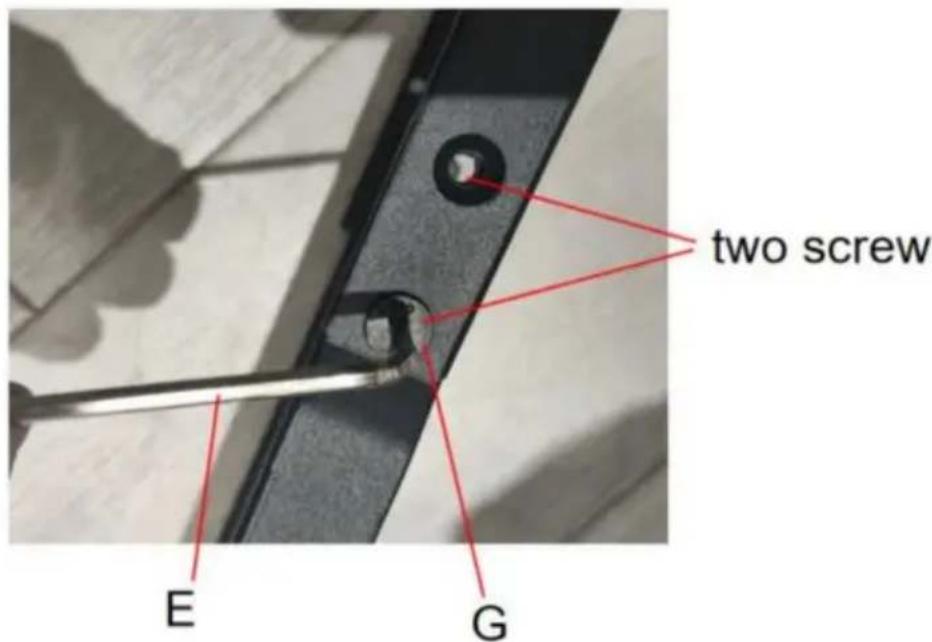

1.2.Serrare la vite G con una chiave E; due viti su ciascun lato.

Nota: si consiglia di serrare le viti in due fasi. Per la prima volta, non è necessserrare completamente la vite; dopo aver installato le viti su entrambi i lati, erigere completamente il supporto inferiore, quando serrare completamente le viti su entrambi i lati.

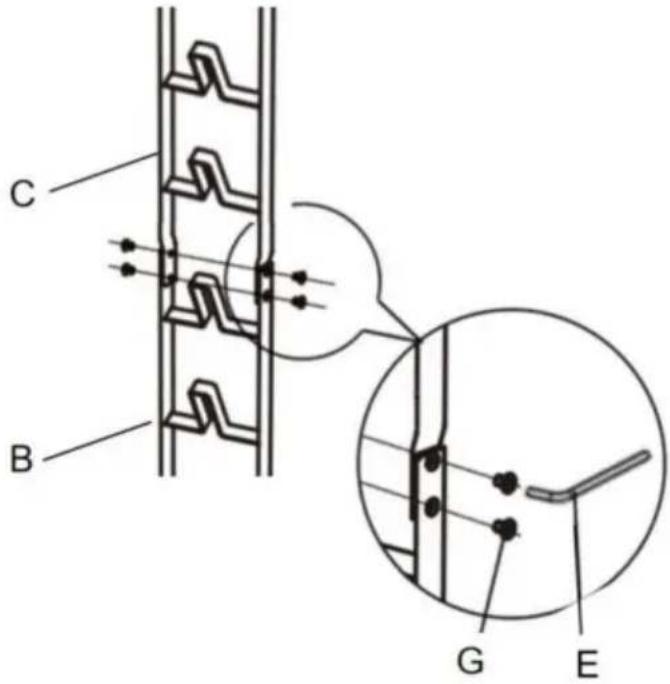

1. Installare la staffa centrale C sulla staffa inferiore B.

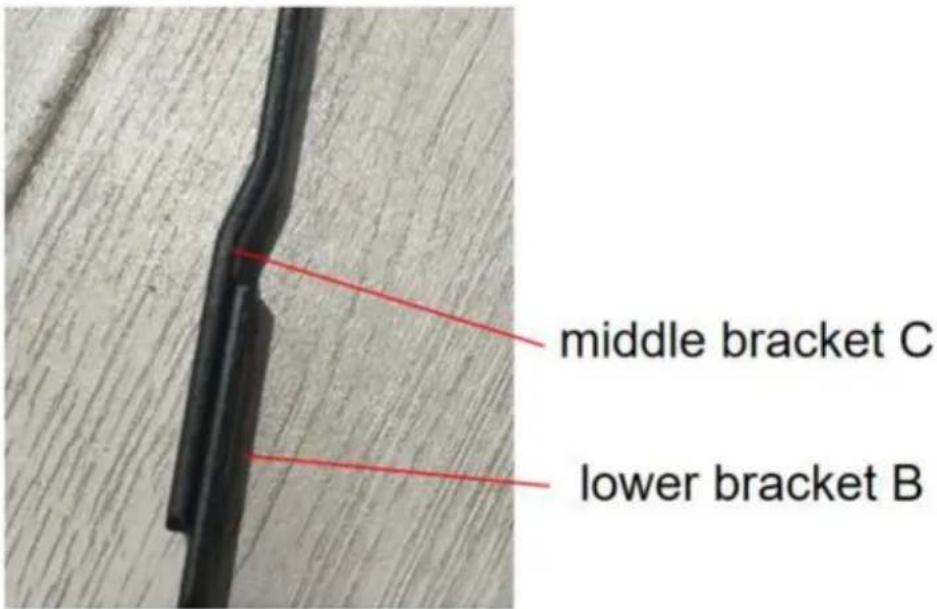

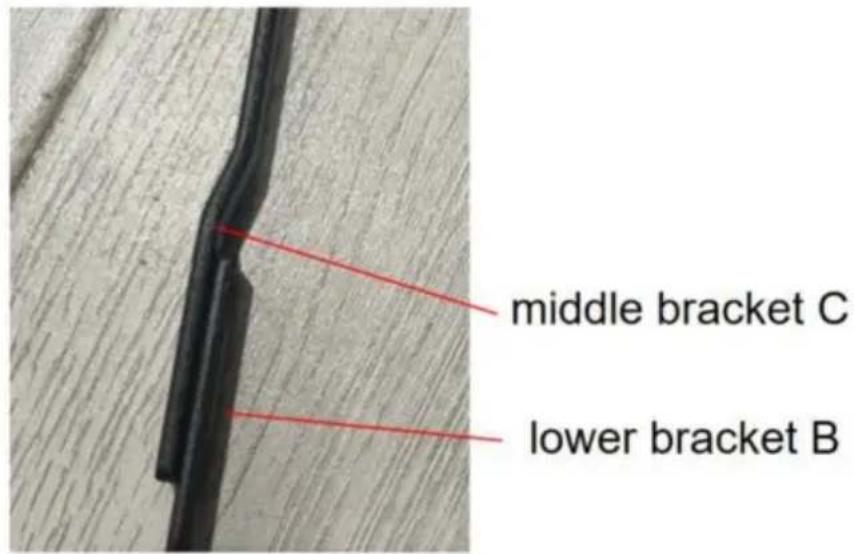

2.1. Quando la staffa centrale C è installata nella staffa inferiore B, la parete laterale della sta inferiore B deve essere installata all'esterno.

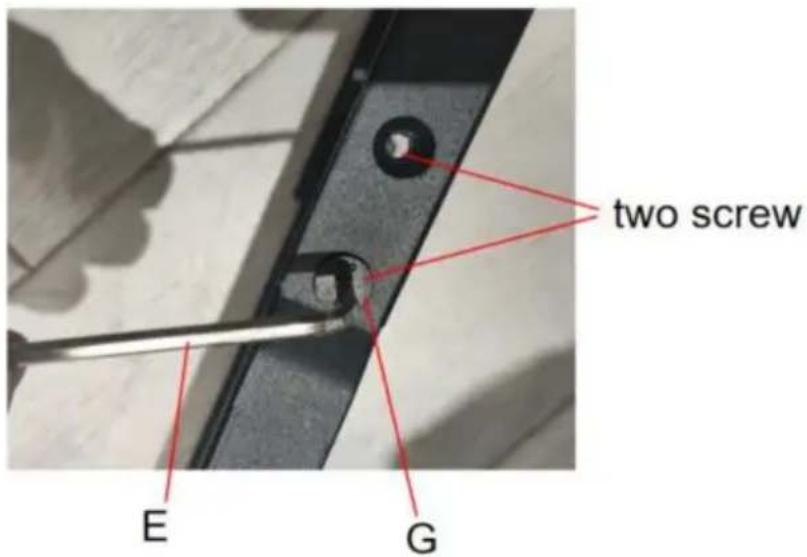

2.2. Dopo aver allineato i fori delle viti su entrambi i lati, serrare la vite G utilizzando la chiave esagonale E; due viti su ciascun lato.

Nota: si consiglia di serrare le viti in due fasi. Per la prima volta, non è necessario serrare completamente la vite; dopo aver installato le viti su entrambi i lati, erigere completamente il supporto inferiore, quando serrare completamente le viti su entrambi i lati.

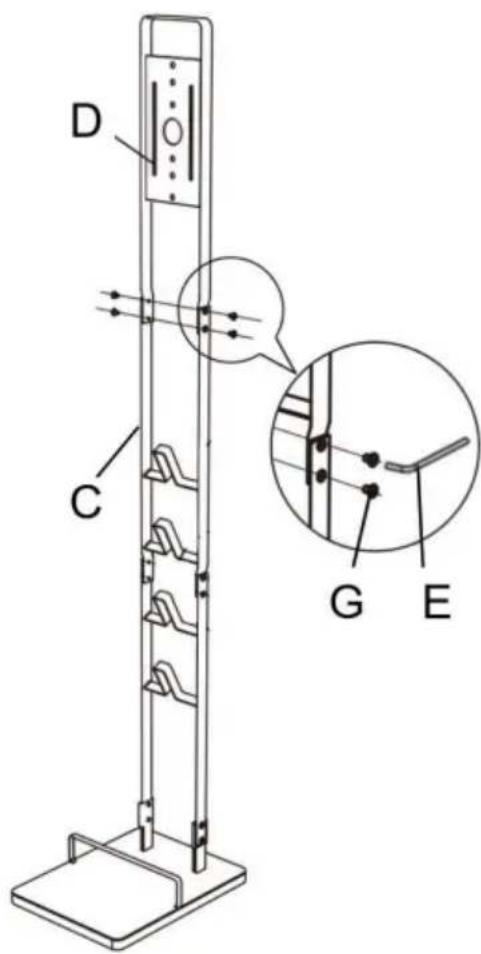

1. Installare la staffa superiore D sulla staffa centrale C.

3.1. Quando la staffa superiore D è installata nella staffa centrale C, la parete laterale della staffa centrale C deve essere installata all'esterno.

3.2. Dopo aver allineato i fori delle viti su entrambi i lati, serrare la vite G utilizzato la chiave esagonale E. Due viti su ciascun lato.

Nota: si consiglia di serrare le viti in due fasi. Per la prima volta, non è necessario serrare completamente la vite. Dop o aver installato le viti su entrambi i lati, erigere completamente il supporto inferiore, quando serrare completamente le viti su entrambi i lati.

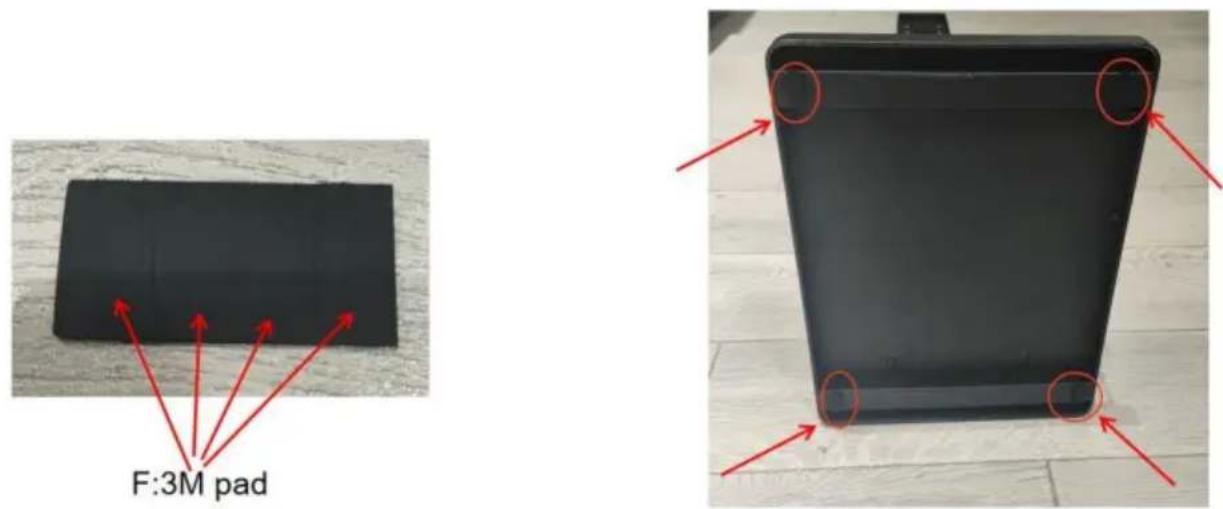

4.Rimuovere i 4 cuscinetti F e fissarli alla trave nella parte inferiore della base.

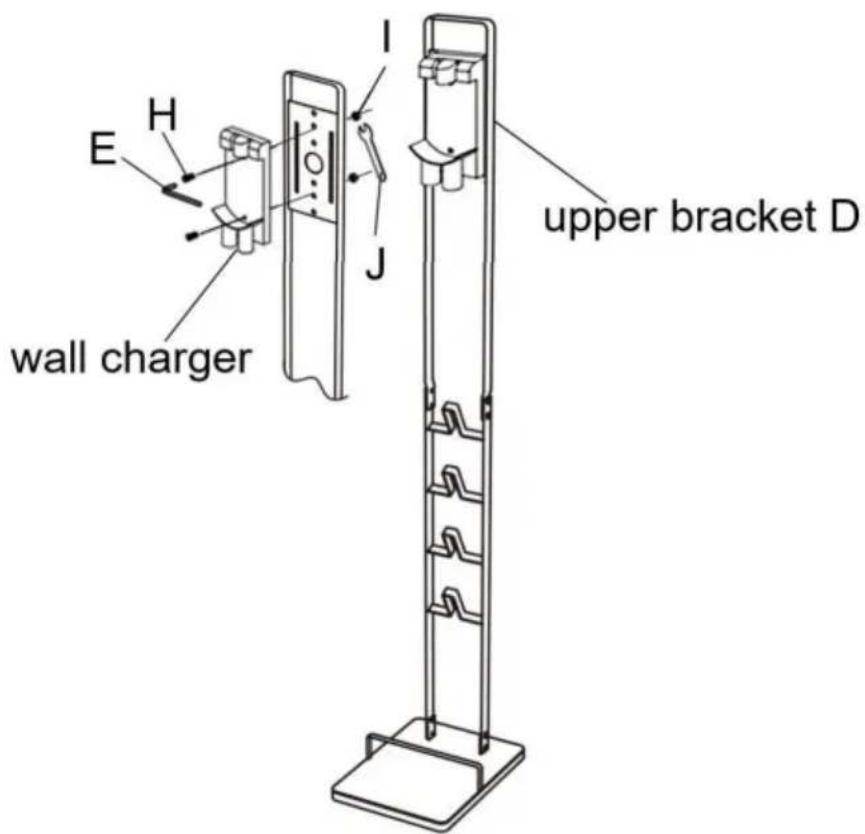

1. Il caricabatterie da muro è montato sulla staffa superiore D tramite le viti H e il dato I; utilizzato la chiave esagonale E per fissare la vite H, quando ruotare il dato I con la chiave J per completare l'installazione; agli caricabatterie da muro richiede due viti e dadi.

Nota: il caricabatterie da muro non è incluso nella confezione e richiede un acquisito separato.

Produttore: Shanghaiuxinmuyeyouxianggsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
