MANUALE UTENTE FFB11 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

PROTEZIONE FIAMMA PER POZZETTO BRACIERE

MODELLO:VV-FPWG-Y-17*6 /VV-FPWG-Y-23*8/VV-FPWG-Y-26*6 /VV-FWG-FX1515 / VV-FWG-FX248 /VV-FWG-FX3810.5

AVVERTENZA: leggere e comprendere l'intero manuale prima di utilizzare o sottoporre a manutenzione questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di

valore.

• Evitare che i bambini utilizzino le guide del rimorchio della barca. questo prodotto non è un giocattolo. Non permettere ai bambini di gio
• Tenere lontano da punti taglienti, lame e altri oggetti.

• Precauzioni per il montaggio .

• Assemblare solo secondo queste istruzioni. Un montaggio improprio creare pericoli.

• Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro pesanti durante il montaggio.

• Mantenere l'area di assemblaggio pulita e ben illuminata.

• Tenere gli astanti lontani dall'area durante il montaggio.

• Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe farmaci.

• Le funzionalità del prodotto si applicano solo al prodotto correttame completamente assemblato.

• Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega tenere i piccoli pezzi di ricambio fuori dalla portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

• La recinzione antivento in vetro temperato è realizzata in vetro temi resistente al calore. Le clip di collegamento in alluminio offrono una connessione salda e un supporto stabile.
• Si adatta al tuo tavolo da fuoco e aiuta a bloccare la brezza per

compromettere il fuoco e goderti una fiamma costante! Una fornitura indispensabile per il braciere da integrare nel patio e nel giardino.

PRODUCT PAREMETERS

Modello	Forma	Dimensioni LxLxA(mm)	spessore del pannello (mm)	Immagine –
VV-FPWG-Y-17*6	girare	435*435*170	6
VV-FPWG-Y-23*8		590*590*215
VV-FPWG-Y-26*6		660*665*165
VV-FWG-FX1515	piazza	380*380*180	8
VV-FWG-FX248	rettang olo	595*190*165	8
VV-FWG-FX3810. 5		965*270*150

PACKAGE INCLUDE

Modello: VV-FPWG-Y-17*6 /VV-FPWG-Y-23*8/VV-FPWG-Y-26*6

NO.	FOTO	DESC	QUANTITÀ
UN		Pannello di vetro	4 pezzi
B		Supporto superiore in vetro	4 pezzi

C		Supporto inferiore ir vetro	4 pezzi
D		Cacciavite	1 pz

Modello: VV-FWG-FX1515

NO.	FOTO	DESC	QUANTITÀ
UN		Pannello di vetro	4 pezzi
B		Supporto superiore in vetro	4 pezzi
C		Supporto inferiore in vetro	4 pezzi
D		Cacciavite	1 pz

Modello: VV-FWG-FX248 /VV-FWG-FX3810.5

NO.	FOTO	DESC	QUANTITÀ
UN		Pannello in vetro lungo	2 pezzi
B		Pannello in vetro corto	2 pezzi
C		Supporto superiore i vetro	4 pezzi
D		Supporto inferiore in vetro	4 pezzi
E		Cacciavite	1 pz

Grazie per aver acquistato questo prodotto di qualità. Assicurarsi di controllare attentamente tutti i materiali di imballaggio per verificare la presenza di piccole parti che potrebbero essersi allentate all'interno de cartone durante la spedizione. Identificare e contare tutte le parti e confrontarle con l'elenco dell'hardware riportato sopra.

Facile da installare, con diversi pezzi di vetro e relativi elementi di fi

Si prega di mantenere il vetro inserito nel firmware con l'angolazione corretta

Stringere correttamente la vite sul vetro in modo che non si muova sia troppo stretta per causare danni al vetro

Le procedure di assemblaggio dei tre i prodotti di forma sono simili. prendiamo come esempio quello tondo e quello rettangolare. Puoi se gli stessi passaggi di quello rettangolare per terminare l'assemblaggio è punto uno.

Modello: VV-FPWG-Y-17\*6 /VV-FPWG-Y-23\*8/VV-FPWG-Y-26\*6

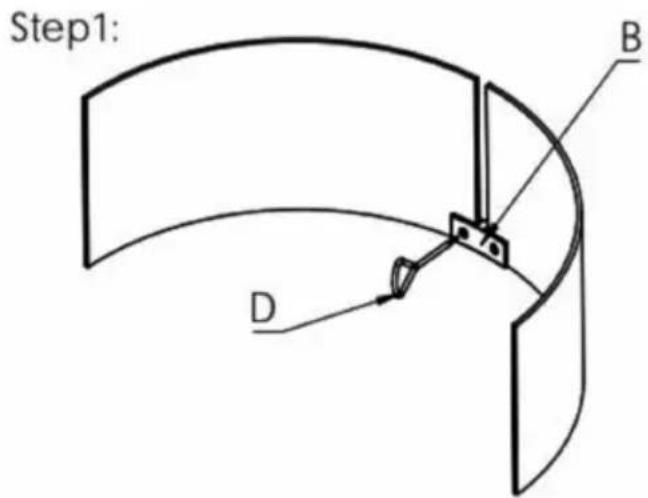

Passaggio 1: posizionare i pannelli di vetro (parte A) su una superficie pulita e morbida come una coperta o un tappeto. Assemblare il suppale superiore in vetro (parte B) ai 2 pannelli in vetro mediante bulloni e

leggermente con il cacciavite (parte D).

Step1: B D

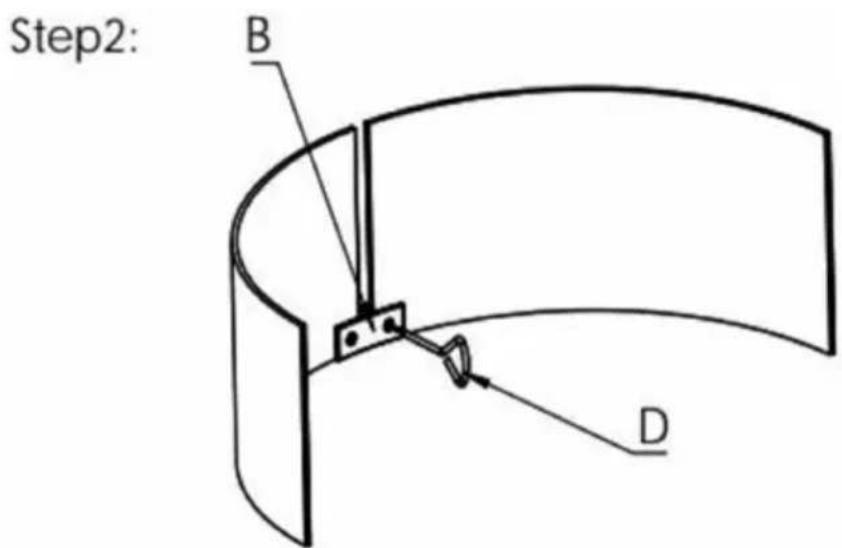

Passaggio 2: assemblare il supporto superiore in vetro (parte B) sui restanti 2 pannelli di vetro mediante bulloni e serrare leggermente cor cacciavite (parte D).

Step2: B D

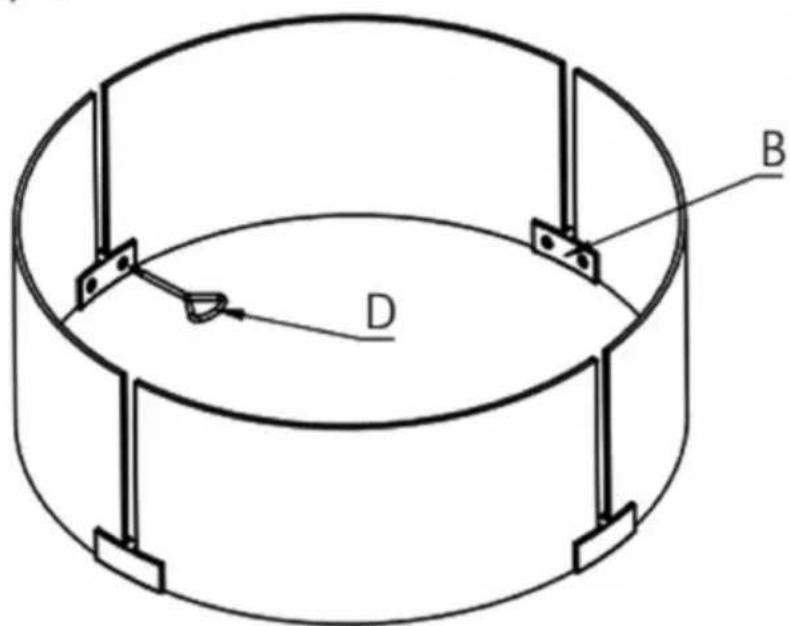

Passaggio 3: assemblare insieme 4 pannelli di vetro mediante bulloni serrarli con un cacciavite (parte D).

Step3:

B D

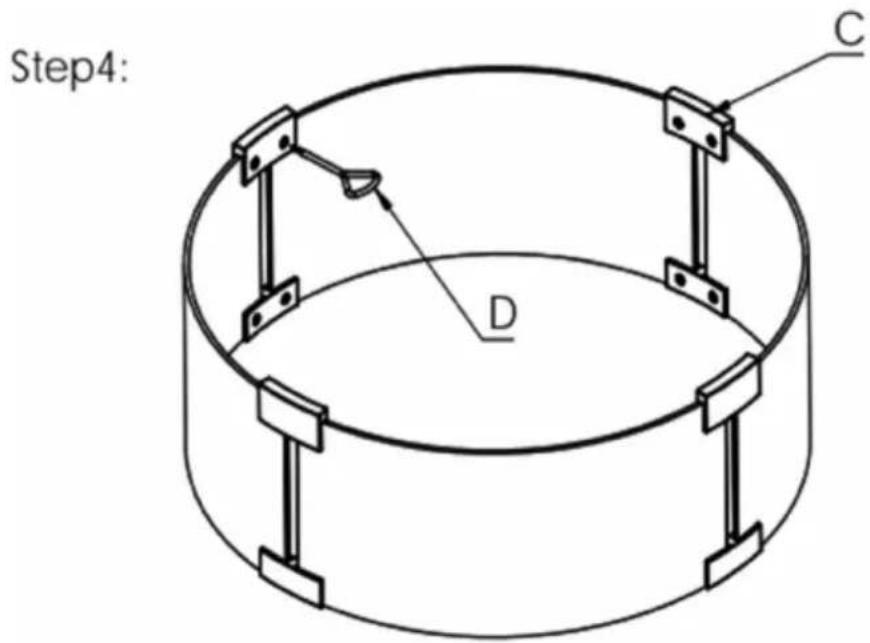

Passaggio 4: assemblare i supporti inferiori in vetro (parte C) ai pan vetro mediante bulloni e serrarli con un cacciavite (parte D).

Step4: C D

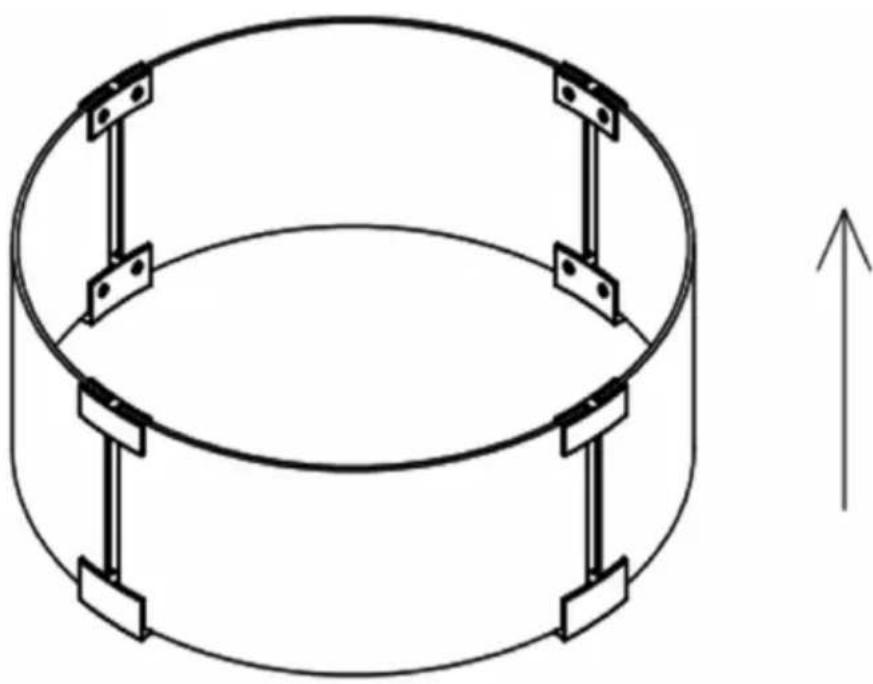

Passaggio 5: dopo aver serrato tutti i bulloni, il prodotto è pronto pe

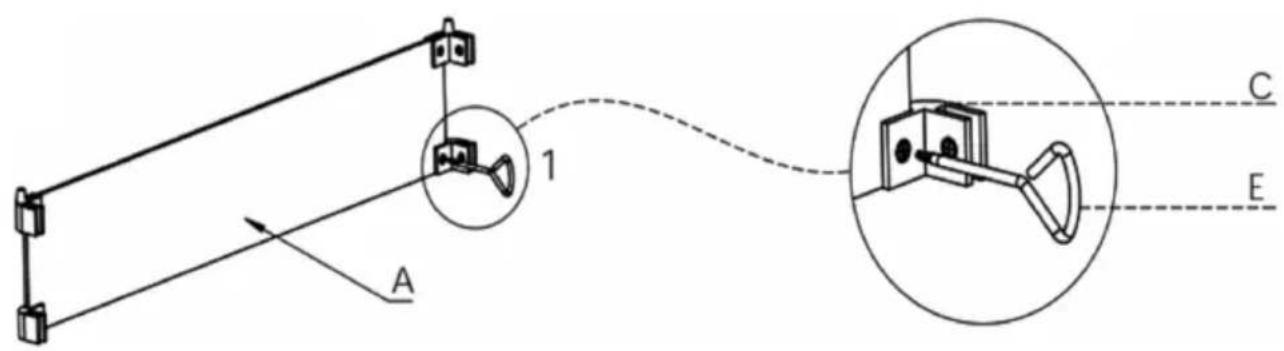

Passaggio 1: posizionare i pannelli di vetro lunghi (parte A) su una superficie pulita e morbida come una coperta o un tappeto. Assembla supporti inferiori di 2 classi (parte D) e i 2 supporti superiori in vetro C) ai pannelli in vetro lunghi (parte A) mediante bulloni e serrare leggermente con il cacciavite (parte E).

A 1 C E

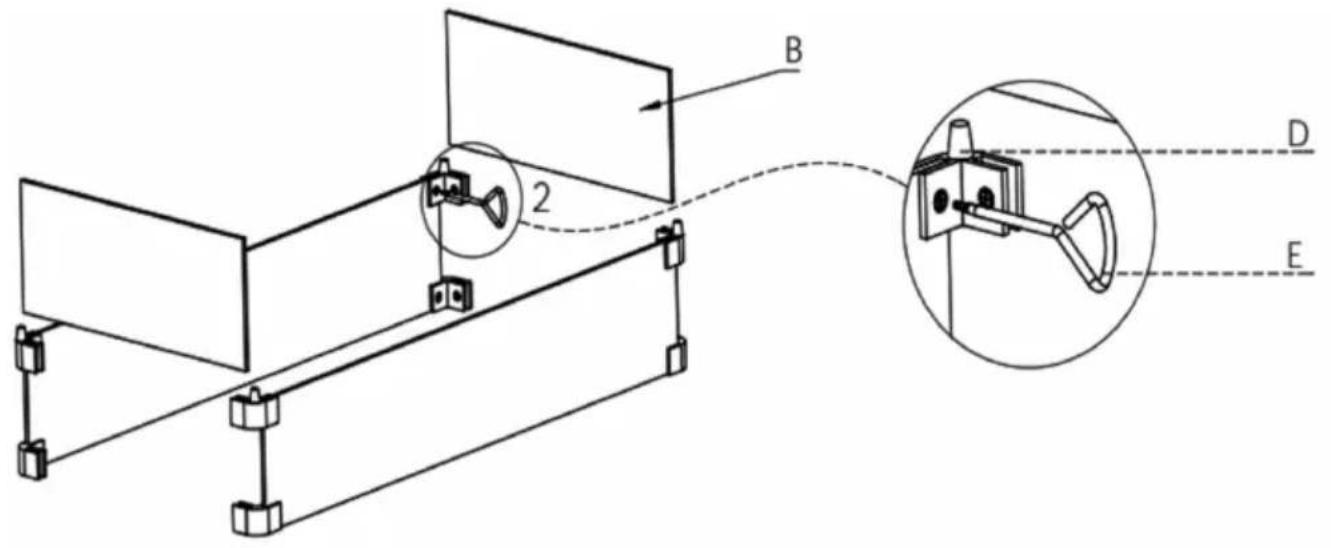

Passaggio 2: assemblare i pannelli di vetro corti (parte B) sui panne

vetro lunghi mediante bulloni e serrarli con un cacciavite (parte E).

B 2 D E

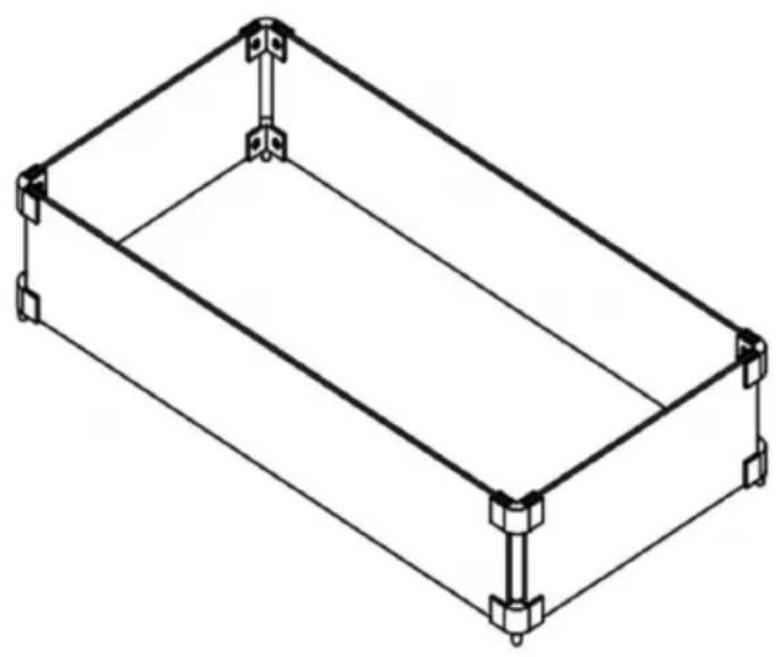

Passaggio 3: dopo aver serrato tutti i bulloni, il prodotto è pronto pe

Non posizionare il Flame Guard su una superficie irregolare.

Non coprire con materiali infiammabili.

Non toccare durante l'uso per evitare ustioni.

Controllare periodicamente e assicurarsi che tutti i bulloni siano completamente serrati.
