Produkttyp	Außenschutz für Feuerstelle (Funkenfang)
Material	Hitzebeständiges gehärtetes Glas, Aluminium-Verbindungsklammern
Verfügbare Formen	Rund, quadratisch, rechteckig
Abmessungen (LxBxH) - Rundmodell VV-FPWG-Y-17*6	435 x 435 x 170 mm
Abmessungen - Rundmodell VV-FPWG-Y-23*8	590 x 590 x 215 mm
Abmessungen - Rundmodell VV-FPWG-Y-26*6	660 x 665 x 165 mm
Abmessungen - Quadratmodell VV-FWG-FX1515	380 x 380 x 180 mm
Abmessungen - Rechteckmodell VV-FWG-FX248	595 x 190 x 165 mm
Abmessungen - Rechteckmodell VV-FWG-FX3810.5	965 x 270 x 150 mm
Glasplattenstärke	6 mm oder 8 mm je nach Modell
Paketinhalt	Glasplatten, obere und untere Halterungen, Schraubendreher
Verwendung	Außenbereich, um einen Feuertisch herum
Hauptfunktion	Blockiert Wind und hält eine konstante Flamme
Montage	Einfach, benötigt den mitgelieferten Schraubendreher
Gebrauchshinweise	Nicht auf unebener Oberfläche platzieren, nicht mit brennbaren Materialien abdecken, während des Gebrauchs nicht berühren
Wartung	Regelmäßig die Schrauben festziehen überprüfen
Sicherheit	Hitzebeständiges gehärtetes Glas, Kinder fernhalten
Marke	Vevor
Referenzmodell	FFB11 (spezifische Modelle oben aufgeführt)
Garantie	Elektronisches Garantiezertifikat verfügbar

Häufig gestellte Fragen - FFB11 Vevor

Wie installiere ich den Funkenfang Vevor?

Legen Sie die Glasplatten auf eine weiche Oberfläche. Montieren Sie die oberen und unteren Halterungen mit den mitgelieferten Schrauben, ziehen Sie sie mit dem Schraubendreher nicht zu fest an. Befolgen Sie die Schritte je nach Modell (rund oder rechteckig). Überprüfen Sie nach der Montage, ob alle Schrauben fest angezogen sind.

Welche Modelle sind für diesen Funkenfang verfügbar?

Es gibt mehrere Modelle: runde (VV-FPWG-Y-17*6, VV-FPWG-Y-23*8, VV-FPWG-Y-26*6), quadratisches (VV-FWG-FX1515) und rechteckige (VV-FWG-FX248, VV-FWG-FX3810.5). Die Abmessungen variieren, die Glasstärke beträgt 6 mm oder 8 mm.

Ist das Glas hitzebeständig?

Ja, der Funkenfang ist aus hitzebeständigem gehärtetem Glas gefertigt, das für hohe Temperaturen einer Außenfeuerstelle ausgelegt ist.

Kann ich diesen Funkenfang mit jeder Art von Feuerstelle verwenden?

Dieser Funkenfang ist für die Installation um einen Feuertisch (Außenfeuerstelle) konzipiert. Stellen Sie sicher, dass die Abmessungen zu Ihrer Feuerstelle passen. Er hilft, den Wind zu blockieren und eine stabile Flamme zu erhalten.

Wie reinige ich das gehärtete Glas?

Reinigen Sie die Glasplatten mit einem weichen Tuch und einem nicht scheuernden Glasreiniger. Vermeiden Sie aggressive Chemikalien. Lassen Sie sie vollständig abkühlen, bevor Sie sie reinigen.

Ist es sicher für Kinder?

Das Produkt ist kein Spielzeug. Lassen Sie Kinder nicht in der Nähe spielen. Das Glas kann während des Gebrauchs sehr heiß werden. Halten Sie Kinder fern.

Was tun, wenn ein Teil im Paket fehlt?

Überprüfen Sie sorgfältig alle Verpackungsmaterialien. Wenn ein Teil fehlt, kontaktieren Sie den technischen Support von Vevor unter der im Handbuch angegebenen Adresse, um ein Ersatzteil zu erhalten.

Kann ich das Produkt alleine montieren?

Ja, die Montage ist für die alleinige Durchführung ausgelegt. Achten Sie darauf, die Anweisungen an einem sauberen, gut beleuchteten Ort zu befolgen. Tragen Sie Schutzhandschuhe.

Welche Garantie hat dieses Produkt?

Das Handbuch erwähnt ein elektronisches Garantiezertifikat. Für weitere Details besuchen Sie www.vevor.com/support.

Wie kontaktiere ich den technischen Support von Vevor?

Sie können den technischen Support unter www.vevor.com/support erreichen. Die Postanschrift für Unterstützung ist im Handbuch angegeben: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai (für China). Importeure sind für Australien, die USA und das Vereinigte Königreich aufgeführt.

BEDIENUNGSANLEITUNG FFB11 Vevor

Modell: VV-FWG-FX248 / VV-FWG-FX3810.5

NO.	PIC	DESC	QTY
A		Long Glass Panel	2 pcs
B		Short Glass Panel	2 pcs
C		Glass Top Holder	4 pcs
D		Glass Bottom Holde	4 pcs
E		Screwdriver	1 pcs

Modell: VV-FWG-FX248 / VV-FWG-FX3810.5

Linkenheim-Hochstetten, Deutschland

Hergestellt in China

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Linkenheim-Hochstetten, Deutschland

Hergestellt in China

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Technischer Support- und E-Garantie-Zertifikat www.vevor.com/support

FEUERSTELLEN-FLAMMENSCHUTZ

MODELL: VV-FPWG-Y-17*6 / VV-FPWG-Y-23*8 / VV-FPWG-Y-26*6 / VV-FWG-FX1515 / VV-FWG-FX248 / VV-FWG-FX3810.5

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden führen.

führen.

• Vermeiden Sie, dass Kinder Bootsanhängerführer benutzen. Das Produkt ist kein Spielzeug. Lassen Sie Kinder nicht damit spielen.
• Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten. Vorsichtsmaßnahmen bei der Montage beachten.
• Montieren Sie das Gerät nur gemäß dieser Anleitung. Durch unsachgemäße Montage können Gefahren entstehen.
• Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
• Halten Sie den Montagebereich sauber und gut beleuchtet.
• Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
• Bauen Sie das Gerät nicht auf, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
• Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
• Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie alle Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

ANLEITUNG AUFBEWAHREN

- Der Windschutzzaun aus gehärtetem Glas besteht aus gehärtetem, hitzebeständigem Glas. Verbindungsklammern aus Aluminium bieten eine feste Verbindung und stabilen Halt.

- Platzieren Sie ihn rund um Ihren Feuertisch und helfen Sie dabei, Brisen zu blockieren, um Ihr Feuer zu beeinträchtigen und eine gleichmäßige Flamme zu genießen! Ein unverzichtbares Feuerstellenzubehör, das sich harmonisch in Ihre Terrasse und Ihren Garten einfügt.

PRODUKTPARAMETER

Modell	Form	Maße LxBxH(mm)	Plattenstärke (mm)	Bild _
VV-FPWG-Y-17*6	runden	435*435*170	6
VV-FPWG-Y-23*8		590*590*215
VV-FPWG-Y-26*6		660*665*165
VV-FWG-FX1515	Quadra t	380*380*180	8
VV-FWG-FX248	Rechte ck	595*190*165	8
VV-FWG-FX3810. 5		965*270*150

LIEFERUMFANG

Modell: VV-FPWG-Y-17*6 / VV-FPWG-Y-23*8 / VV-FPWG-Y-26*6

NEIN.	Bild	BESCHREIBUNG	MENGE
A		Glasscheibe	4 Stück

B		Glasplattenhalter	4 Stück
C		Glasbodenhalter	4 Stück
D		Schraubendreher	1 Stück

Modell: VV-FWG-FX1515

NEIN.	Bild	BESCHREIBUNG	MENGE
A		Glasscheibe	4 Stück
B		Glasplattenhalter	4 Stück
C		Glasbodenhalter	4 Stück
D		Schraubendreher	1 Stück

Modell: VV-FWG-FX248 / VV-FWG-FX3810.5

NEIN.	Bild	BESCHREIBUNG	MENGE
A		Lange Glasscheibe	2 Stk
B		Kurze Glasscheibe	2 Stk
C		Glasplattenhalter	4 Stück
D		Glasbodenhalter	4 Stück
E		Schraubendreher	1 Stück

Vielen Dank, dass Sie sich für dieses Qualitätsprodukt entschieden haben. Überprüfen Sie unbedingt alle Verpackungsmaterialien sorgfältig auf Kleinteile, die sich während des Versands im Karton gelöst haben könnten. Identifizieren und zählen Sie alle Teile und vergleichen Sie sie mit der Hardware-Liste oben.

Einfach zu installieren, mit mehreren Glasstücken und entsprechenden Befestigungselementen

Bitte achten Sie darauf, dass das Glas im richtigen Winkel in die Führung eingesetzt wird.

Ziehen Sie die Schraube richtig an, damit das Glas nicht wackelt. Sie sollten nicht zu fest angezogen werden, um Schäden am Glas zu verursachen.

Die Montageabläufe der drei Formprodukte sind ähnlich. Hier nehmen wir als Beispiel das runde und das rechteckige Modell. Sie können die gleichen Schritte wie beim rechteckigen Modell befolgen, um den Zusammenbau abzuschließen.

Modell: VV-FPWG-Y-17*6 / VV-FPWG-Y-23*8 / VV-FPWG-Y-26*6

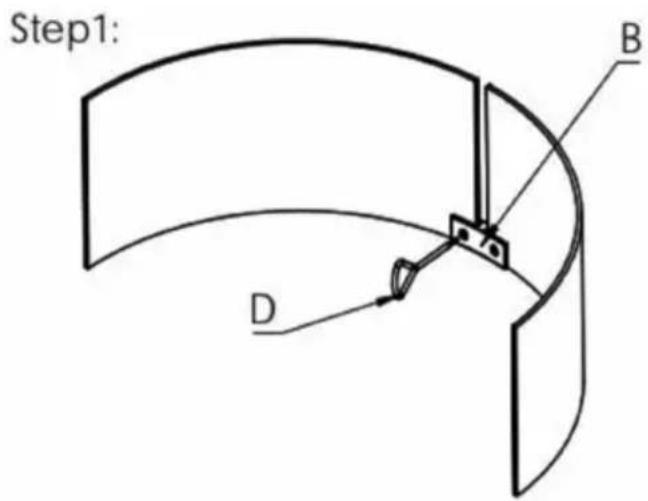

Schritt 1: Legen Sie die Glasscheiben (Teil A) auf eine saubere und weiche Oberfläche wie eine Decke oder einen Teppich. Montieren Sie Glasplattenhalter (Teil B) mit Schrauben an zwei Glasscheiben und ziehen Sie sie mit einem Schraubendreher (Teil D) locker fest.

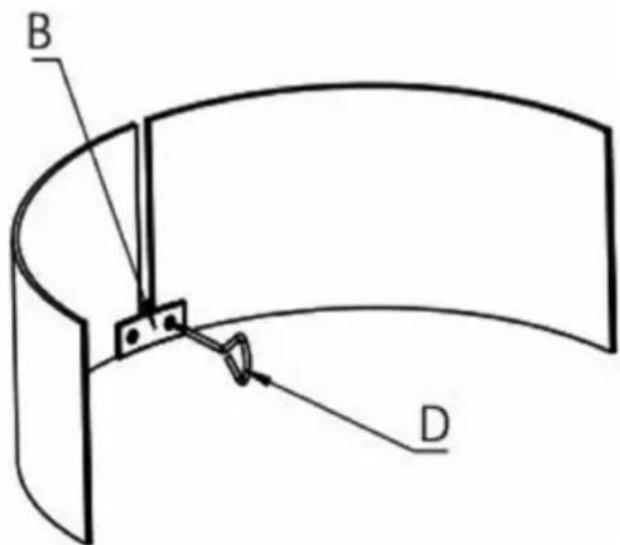

Schritt 2: Befestigen Sie den Glasplattenhalter (Teil B) mit Schrauben an den verbleibenden 2 Glasplatten und ziehen Sie ihn mit einem Schraubendreher (Teil D) locker fest.

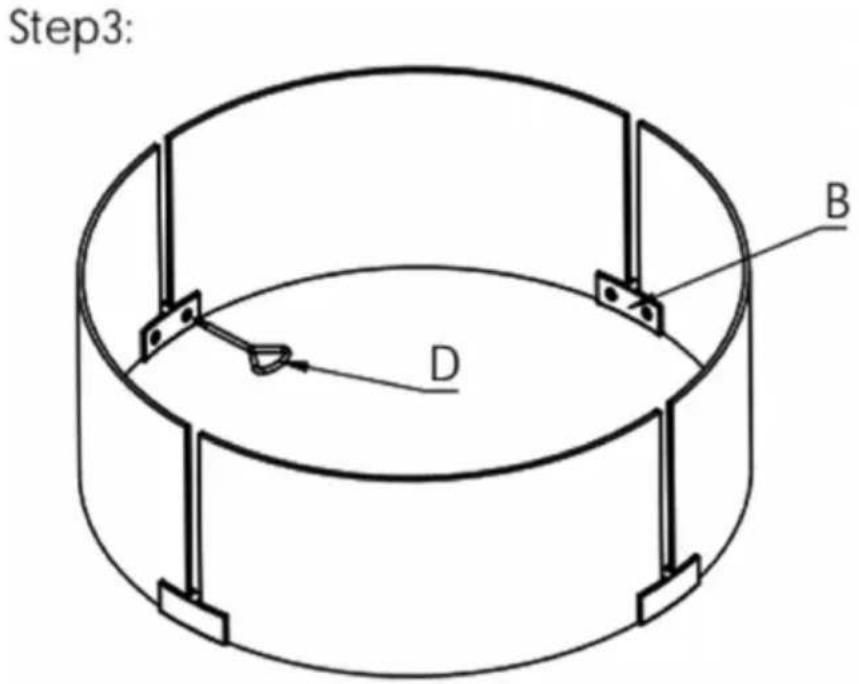

Schritt 3: Montieren Sie die 4 Glasscheiben mit Schrauben zusammen und ziehen Sie sie mit einem Schraubendreher (Teil D) fest.

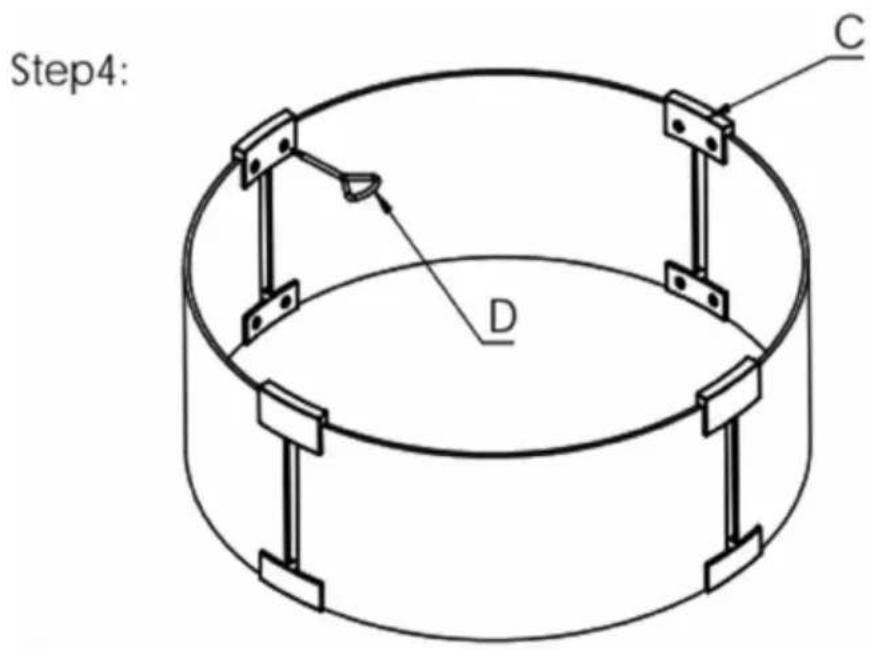

Schritt 4: Montieren Sie die Glasbodenhalter (Teil C) mit Schrauben an den Glasplatten und ziehen Sie sie mit einem Schraubendreher (Teil D) fest.

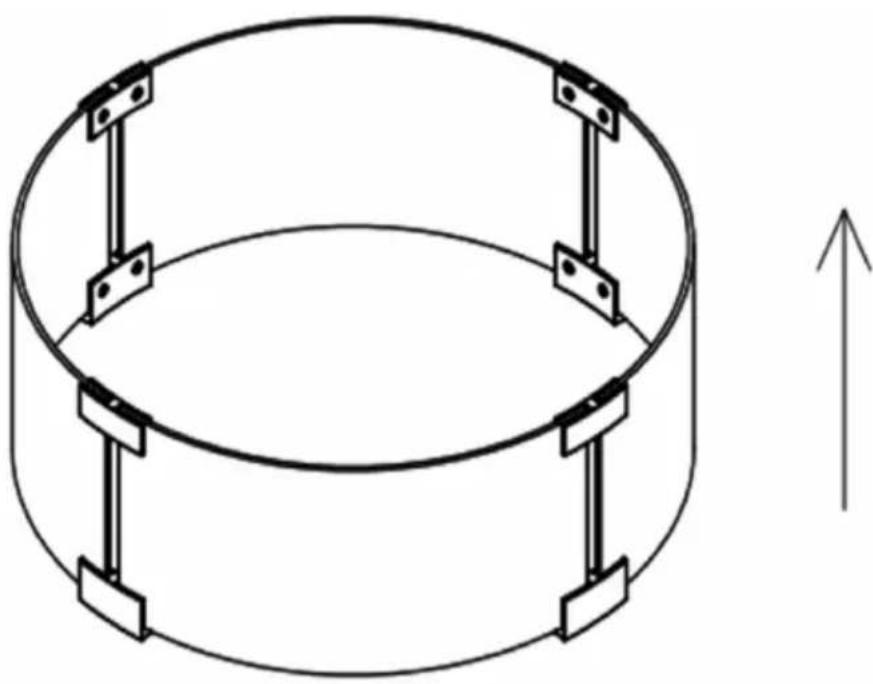

Schritt 5: Nachdem Sie alle Schrauben festgezogen haben, ist Ihr Produkt betriebsbereit.

Modell: VV-FWG-FX248 / VV-FWG-FX3810.5

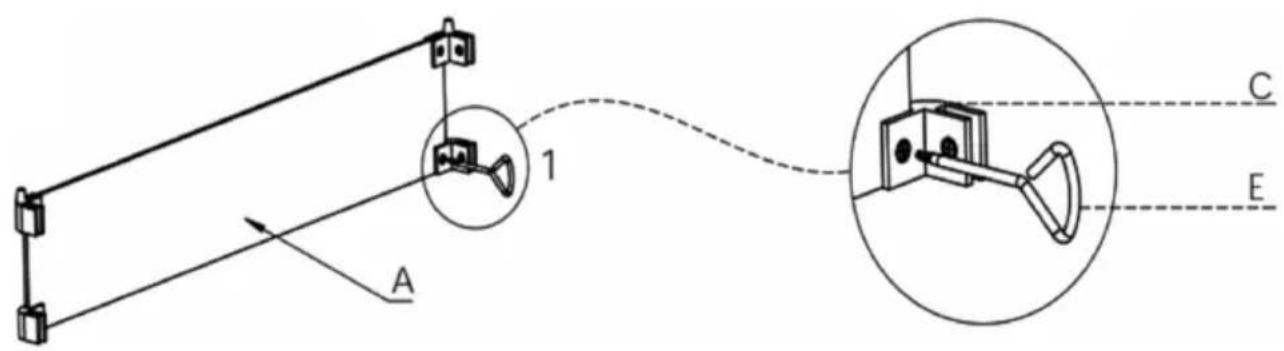

Schritt 1: Legen Sie die langen Glasplatten (Teil A) auf eine saubere weiche Oberfläche wie eine Decke oder einen Teppich. Montieren Sie Glas-Unterhalter (Teil D) und 2 Glasoberhalter (Teil C) mit Schrauben an langen Glasplatten (Teil A) und ziehen Sie sie mit einem Schraubendreher (Teil E) locker fest.

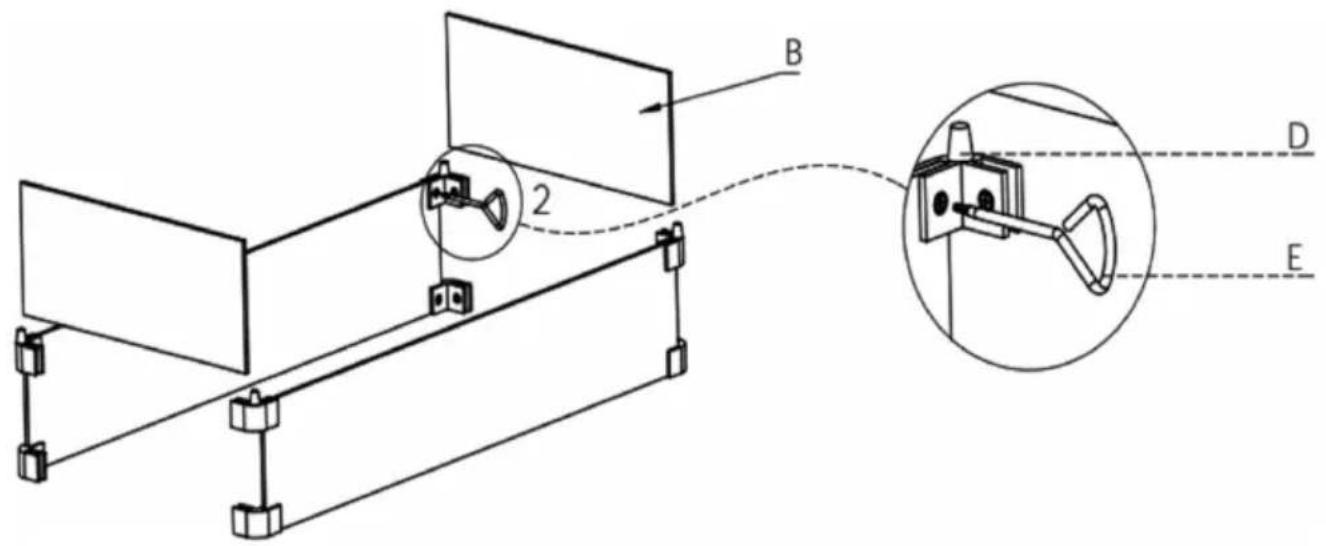

Schritt 2: Montieren Sie die kurzen Glasscheiben (Teil B) mit Schrauben

an den langen Glasscheiben und ziehen Sie sie mit einem Schraubendreher (Teil E) fest.

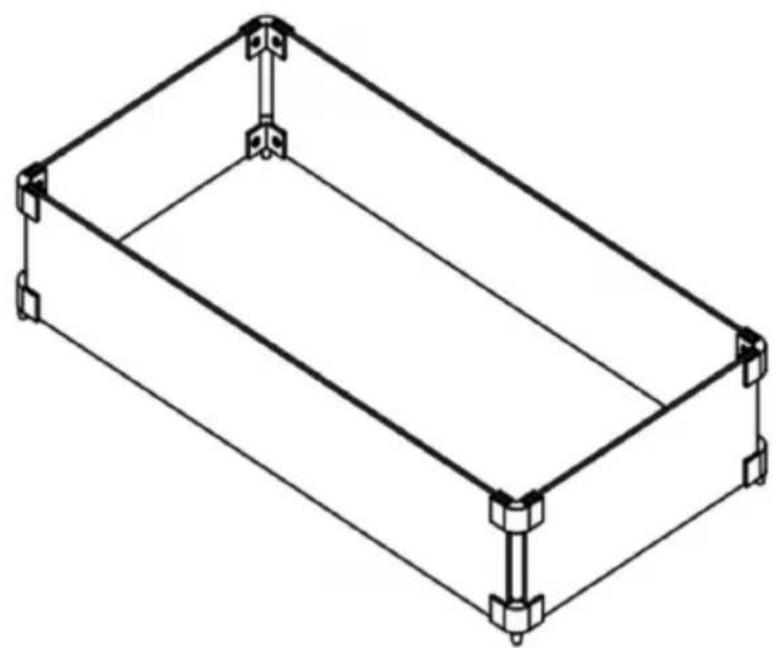

Schritt 3: Nachdem Sie alle Schrauben festgezogen haben, ist Ihr Produkt betriebsbereit.

Stellen Sie den Flammenschutz nicht auf eine unebene Oberfläche. Nicht mit brennbaren Materialien abdecken.

Während des Gebrauchs nicht berühren, um Verbrennungen zu vermeiden.

Überprüfen Sie regelmäßig, ob alle Schrauben fest angezogen sind.
