30W - Pannello solare Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello solare fotovoltaico
Marca	Vevor
Modello	30W
Potenza di picco (Pmax)	30 W
Tensione di funzionamento (Vmpp)	15 V
Corrente di funzionamento (Impp)	1,94 A
Tipo di cella	Silicio monocristallino
Grado di protezione	IP67
Intervallo di temperatura di funzionamento e stoccaggio	-40 °C a +85 °C
Efficienza di conversione fotoelettrica	Elevata
Vetro temperato	Sì, ad alta trasmittanza, antiurto, anti-invecchiamento
Design impermeabile	Sì, sigillato e impermeabile (IP67)
Durata	Lunga, basso costo di manutenzione
Funzioni principali	Conversione dell'energia luminosa in energia elettrica, alimentazione per sistemi fotovoltaici domestici, illuminazione pubblica, accumulo su piccola scala
Installazione	Fissaggio su supporto stabile, collegamento dei poli positivo e negativo, verifica dell'isolamento
Manutenzione e pulizia	Pulire con un panno morbido, evitare graffi e urti sulla superficie
Sicurezza	Evitare cortocircuiti, verificare l'isolamento, rispettare la polarità
Accessori inclusi	Non specificato (bulloni, connettori generalmente non inclusi)
Conformità	Parte 15 FCC, direttiva RAEE 2012/19/CE
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina

Domande frequenti - 30W Vevor

Come installare questo pannello solare?

Fissare il pannello su un supporto stabile e ben illuminato. Collegare i poli positivo e negativo ai terminali corrispondenti dell'apparecchio o della batteria. Assicurarsi che i collegamenti siano isolati e correttamente serrati. Evitare di graffiare la superficie durante l'installazione.

Può caricare una batteria da 12 V?

Sì, la tensione di funzionamento è di 15 V, adatta per caricare una batteria da 12 V tramite un regolatore di carica solare. Il pannello può essere abbinato a un controller MPPT per ottimizzare la carica.

Questo pannello è impermeabile?

Sì, ha un grado di protezione IP67, che lo rende resistente alla polvere e all'immersione temporanea in acqua. Può funzionare in tutte le condizioni atmosferiche.

Quali sono le dimensioni del pannello?

Le dimensioni esatte non sono fornite nel manuale. In generale, un pannello solare da 30 W in silicio monocristallino misura circa 350x350x25 mm. Contattare il produttore per informazioni precise.

Come pulire il pannello solare?

Utilizzare un panno morbido e acqua pulita per rimuovere la polvere. Evitare prodotti abrasivi e idropulitrici ad alta pressione. Pulire regolarmente per mantenere un'efficienza ottimale.

Qual è la potenza massima erogata?

La potenza di picco è di 30 W in condizioni di test standard (irraggiamento di 1000 W/m², temperatura 25 °C). In condizioni reali, la potenza può variare.

Posso usarlo in inverno?

Sì, il pannello funziona da -40 °C a +85 °C. Le prestazioni diminuiscono leggermente con scarsa luce solare, ma rimane operativo. Assicurarsi di rimuovere la neve dalla superficie se necessario.

Il pannello viene fornito con un regolatore di carica?

No, il regolatore di carica non è incluso. È necessario acquistarlo separatamente. Si consiglia un controller MPPT per una migliore efficienza.

Come collegare il pannello a un apparecchio?

Collegare il cavo positivo (rosso) al terminale positivo dell'apparecchio o della batteria, e il cavo negativo (nero) al terminale negativo. Rispettare rigorosamente la polarità per evitare cortocircuiti.

Qual è la garanzia di questo prodotto?

Il manuale non menziona una garanzia specifica. Contattare il venditore o il produttore per conoscere le condizioni di garanzia.

MANUALE UTENTE 30W Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente dev leggere attentamente le istruzioni del manuale.
	Informazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare l'apparecchiatur. Questo dispositivo è conforme alla Parte 15 delle Norme FC funzionamento è soggetto alle seguenti due condizioni:1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevu comprese quelle che potrebbero causare un funzionamento indesiderato.ATTENZIONE: Modifiche o alterazioni apportate a questo prod non espressamente approvate dal responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme ai i dispositivi digitali di Classe B, ai sensi della Parte 15 delle FCC. Tali limiti sono concepiti per fornire una protezione ragi contro interferenze dannose in un'installazione residenziale. Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le ist può causare interferenze dannose alle comunicazioni radio. Tu non vi è alcuna garanzia che tali interferenze non si verifich particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spege riaccendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti m · Riorientare o riposizionare l'antenna ricevente. · Aumentare la distanza tra il prodotto e il ricevitore. · Collegare il prodotto a una presa di corrente su un circuitda quello a cui è collegato il ricevitore.· Per assistenza, consultare il rivenditore o un tecnico radio/T esperto.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la rad differenziata nell'Unione Europea. Questo vale per il protutti gli accessori contrassegnati da questo simbolo. I p contrassegnati come tali non possono essere smaltiti conormali rifiuti domestici, ma devono essere conferiti pres punto di raccolta per il riciclaggio di apparecchiature el ed elettroniche.

Manuale del prodotto del pannello solare

1, Panoramica del prodotto

1. Nome del prodotto : 30W

2. Applicazione del prodotto : viene utilizzato nei sistemi di generazione di energia solare fotovoltaica per convertire l'energia luminosa in energia elettrica, fornendo energia pulita per le abitazioni, le apparecchiature di illuminazione stradale, l'accumulo di energia su piccola scala, ecc.

24.Caratteristiche del prodotto:

(29) Elevata efficienza di conversione fotoelettrica e maggiore generazioni di energia;
(30)Vetro temperato ad alta trasmittanza, antiurto, anti-invecchiamento;

(31)Design sigillato e impermeabile, adatto a tutti i tipi di condizioni meteorologiche avverse;
(32)Ciclo di vita lungo e bassi costi di manutenzione.

1. Parametri tecnici

Progetto	Parametri	Osservazioni
		Condizioni di prova:
Potenza di picco (Pmax)	30 W	simulatore di radiazione
		solare con limite di
		tensione di 15 V
		Se abbinato al controller
Tensione di lavoro (Vmpp)	15 Volt	MPPT, può identificare e regolare automaticamente la tensione
Corrente di lavoro (lmpp)	1,94 A
Tipo di cella della batteria	Silicio
	monocristallino
Grado di protezione	IP67	Grado antipolvere e impermeabile
Intervallo di temperatura	-40°C ~ +85°C	temperatura di lavoro e di stoccaggio

10、Preparativi prima dell'installazione :

22. Preparativi prima dell'installazione :

(22) Verificare che il luogo di installazione sia libero da ostacoli e ben illuminato;
(23) Verificare che la struttura del supporto sia stabile e soddisfi i requi portata;
(24)Preparare gli strumenti e gli accessori per l'installazione (bulloni, connettori, ecc.).

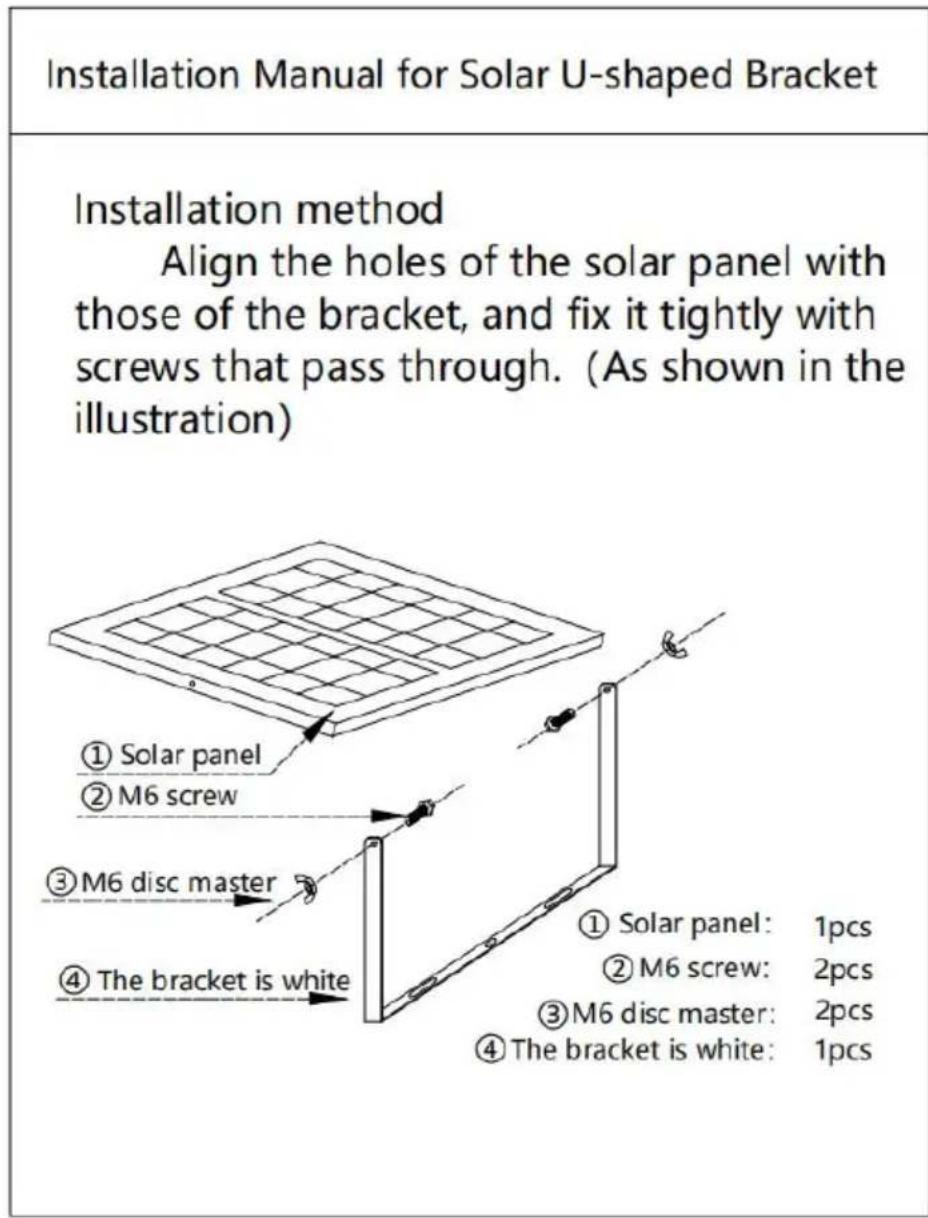

23.Fasi di installazione :

(22)Fissare i componenti sulla staffa e assicurarsi che le viti siano se
(23)Collegare i poli positivo e negativo del connettore all'accumulatore energia o al dispositivo;

(24) Controllare l'isolamento del circuito e l'affidabilità della connessione .

(22)Evitare graffi o urti sulla superficie del componente durante l'installazione;
(23)Evitare graffi o urti sulla superficie del componente durante l'installazione;
(24) Assicurarsi che i poli positivo e negativo siano collegati correttamente per evitare cortocircuiti.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

UK

REP
