MANUALE UTENTE 5030 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Nessuna sedia Sedia romana

MODELLO:5030

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Nessuna sedia Sedia romana

MODELLO:5030

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Grazie mille per aver scelto questo prodotto.

Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni saranno utili si ottengono i migliori risultati possibili.

Sicurezza operativa

AVVERTIMENTO:

Si prega di leggere tutte le istruzioni prima di utilizzare questo prodotto

È responsabilità del Proprietario garantire che tutti gli utenti di questo

prodotto siano pienamente consapevoli di tutte le avvertenze e precauzioni.

·Non utilizzarlo in caso di gravidanza. ·Prima di

iniziare qualsiasi programma di esercizi, consultare il medico.

·Leggere tutte le istruzioni prima di utilizzare questo prodotto.

·Tenere i bambini e gli animali domestici lontani dal prodotto durante l'uso. I bambini devono non utilizzare il prodotto senza la supervisione di un adulto.

- Ispezionare e serrare tutte le parti prima di ogni utilizzo della panca per sit-up.

- Si prega di pulire questa macchina utilizzando solo salviette umide. Non utilizzare alcun detergenti. Per qualsiasi domanda, consultare il servizio clienti.

- Questo prodotto deve essere posizionato su una superficie piana durante l'uso. Posizionare un tappetino antiscivolo sotto la macchina, se necessario.

- Si prega di indossare abiti adatti quando si utilizza questo prodotto.

-Non utilizzarlo se non è funzionante o se i componenti non sono ben assemblati.

Se avverti dolori al petto, nausea, vertigini o mancanza di respiro,

dovresti interrompere immediatamente l'esercizio e consultare il tuo medico prima continuando.

-Prima dell'uso, assicurarsi sempre che il prodotto sia posizionato su una superficie solida, dura e piana.

- Conservare l'attrezzatura inutilizzata fuori dalla portata dei bambini e non consentirne l'uso a nessuno. non familiarità con l'attrezzatura per utilizzarlo. Questo strumento è pericoloso nelle mani di utenti non formati.

- Durante l'utilizzo del prodotto, la folla di spettatori deve mantenere una distanza di 3 metri per evitare lesioni accidentali.

In NESSUN caso animali domestici o bambini di età inferiore ai 12 anni devono essere più vicino al prodotto di 3 m (10 piedi). In NESSUN momento dovrebbe bambini di età inferiore ai 12 anni utilizzano il prodotto. Bambini di età superiore a l'età di 12 anni non deve utilizzare il prodotto senza la supervisione di un adulto supervisione.

Piani di esercizi

1. Si consiglia ai principianti di iniziare con meno ripetizioni, 5 ripetizioni come 1 serie per esempio e aggiungi ripetizioni man mano che procedi.
2. Si prega di non fare esercizio fisico mezz'ora prima/dopo i pasti o 1 ora prima sonno.
3. Si prega di pianificare gli esercizi.

Elenco delle parti

NO.	Descrizione	Quantità n.		Descrizione	Quantità
1.	Piede a forma di U tubo	1 pz.	10.	Gomitiera	2 pz.
2.	appoggio	1 pz.	11.	Tubo di posizionamento del bilanciere	2 pezzi
3.	Piede anteriore	1 pz.	12.	Vite M10*70	2 pz.
4.	Pedale	1 pz.	13.	Perno di trazione	2 pz.
	Rialzo anteriore	1 pz.	14.	Vite M8*405.	4 pezzi
6.	Riser posteriore	1 pz.	15.	ÿ10*20 Tampone piatto	11 pz.
7.	Regolazione posteriore tubo	1 pz.	16.	Controdado	11 pz.
8.	Staffa di regolazione 1PC	17.		M10*70 Esagono incassato vite	11 pz.
9.	Bracciolo sinistro	1 pz.	18.	Bracciolo destro	1 pz.

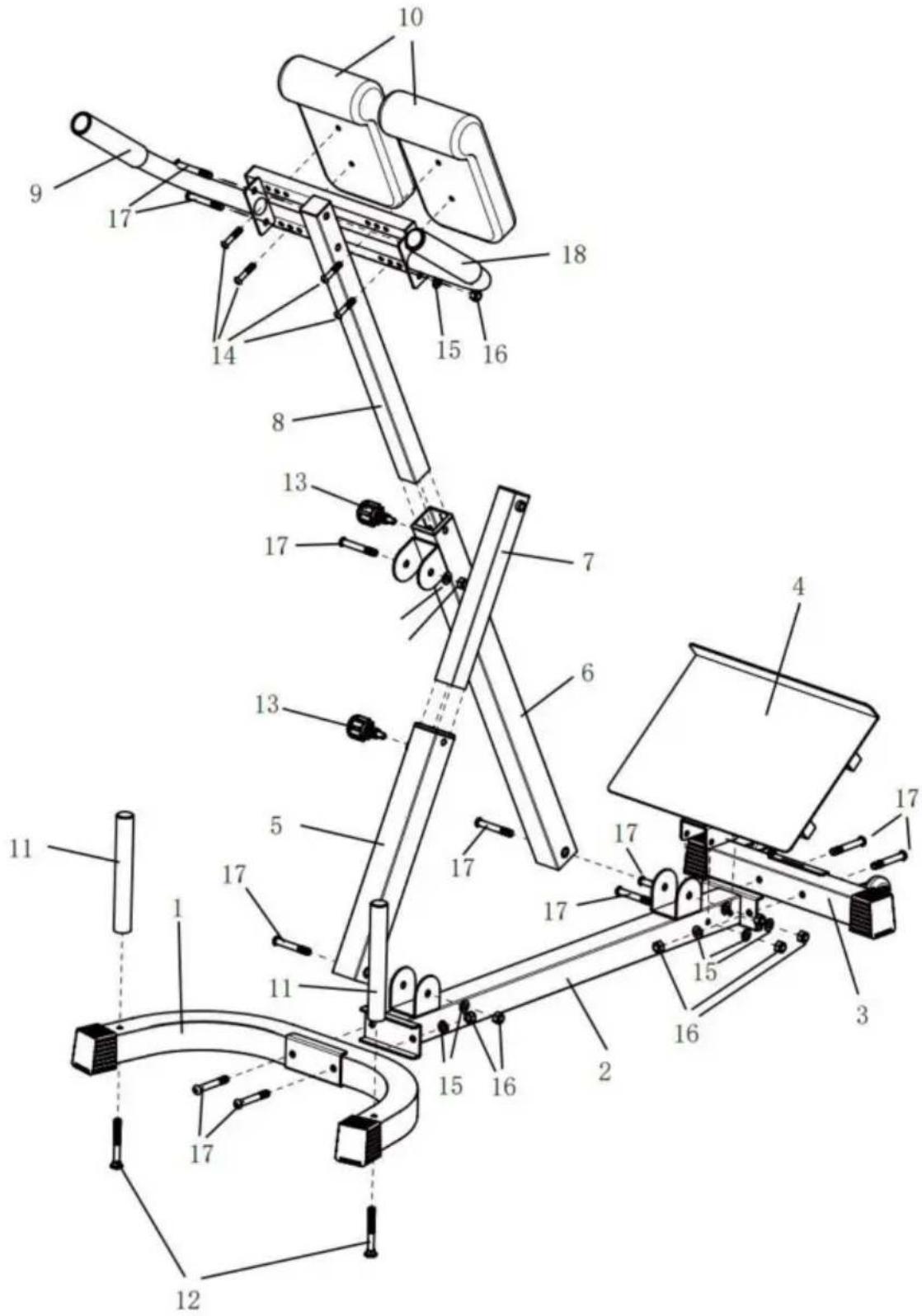

Diagramma esploso

Si prega di notare che non tutti i componenti e l'hardware qui visualizzati verranno utilizzati

durante l'assemblaggio della macchina, poiché alcuni di essi sono già preinstal

NOTA: per evitare disallineamenti dovuti a serraggio eccessivo, non utilizzare un chiave inglese in questo momento.

Per facilitare il montaggio, per ora è consigliabile stringere a mano.

Il serraggio con la chiave deve essere eseguito dopo aver assemblato tutte le parti assicurarsi che tutti i dadi, i bulloni e le parti siano ben serrati prima dell'uso.

Con l'aiuto di un assistente.

Assemblea

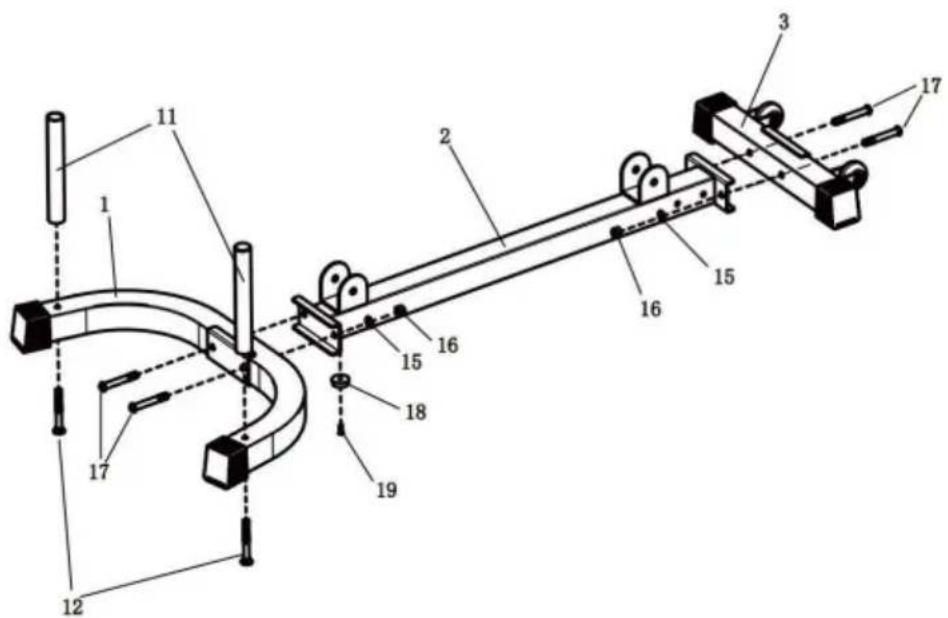

Fase 1:

A) Fissare il tubo di posizionamento del bilanciere (11) al tubo con perno a U (1) con due Viti M10X70 (12).
B) Fissare il tubo del piede a forma di U (1) sulla trave inferiore (2) tramite due serie

di viti: viti a testa esagonale M10X70 (17), guarnizione piana y10X20 (15) e

Controdado M10 (16). Installare nell'angolo senza il foro di fissaggio del pedale C) da due serie di viti: viti a brugola esagonale M10X70 (17), viti piatte 10X20 guarnizione (15), controdado M10 (16), fissare il tubo di massa anteriore (3) sul trave inferiore (2), installare nel punto in cui si trova il foro di fissaggio del pedale fornito

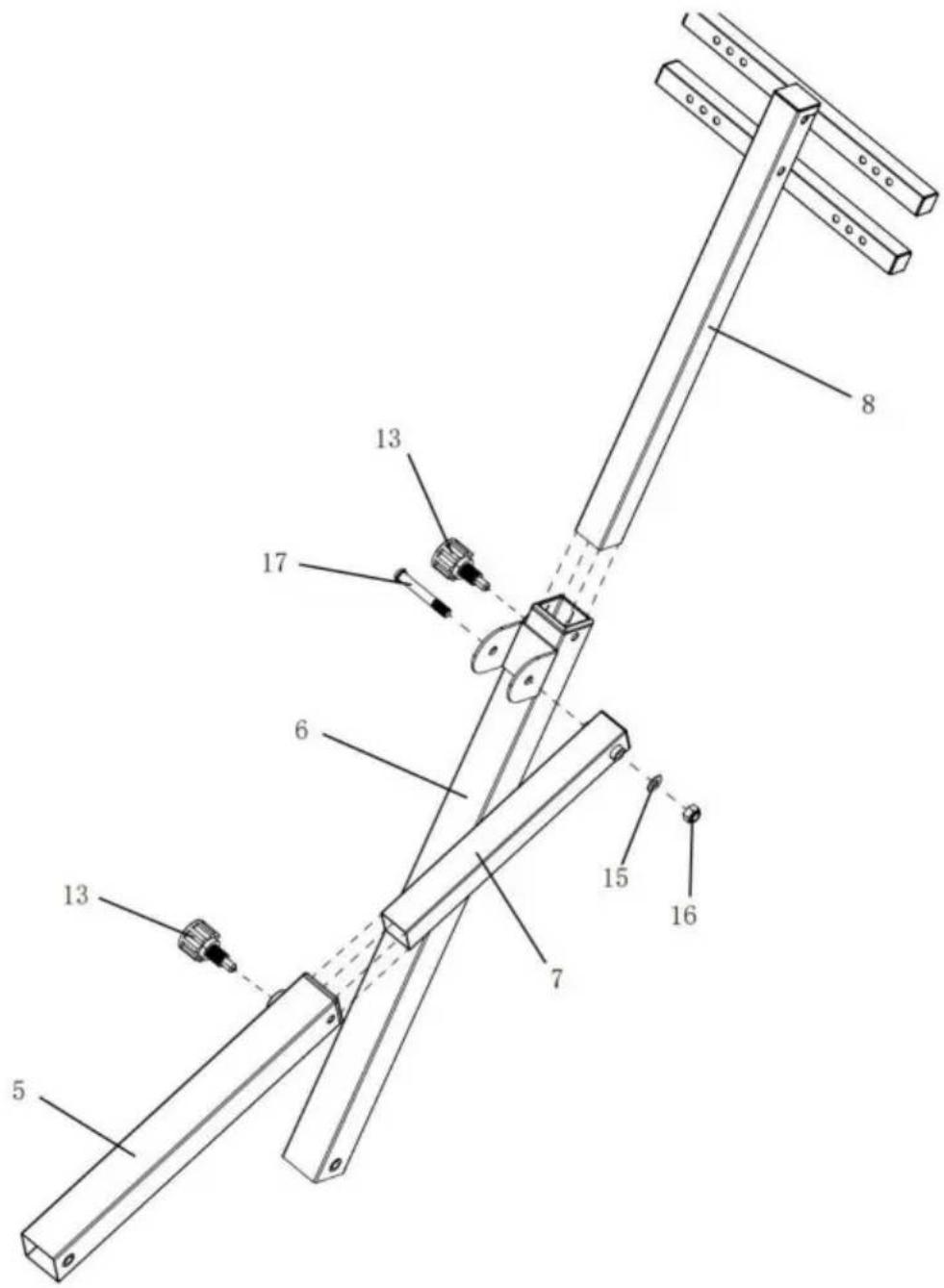

A) Montare il riser posteriore (5) con il tubo di regolazione posteriore (7) e fissarlo con un perno di trazione (13).

B) Montare il riser anteriore (6) con il telaio di regolazione (8) e fissarlo con un perno di trazione (13).

C) Assemblare i due tubi di supporto assemblati con un set di viti: 10X70 viti a testa esagonale (17), guarnizioni piatte 10X20 (15) e dado di bloccaggio M10 (16).

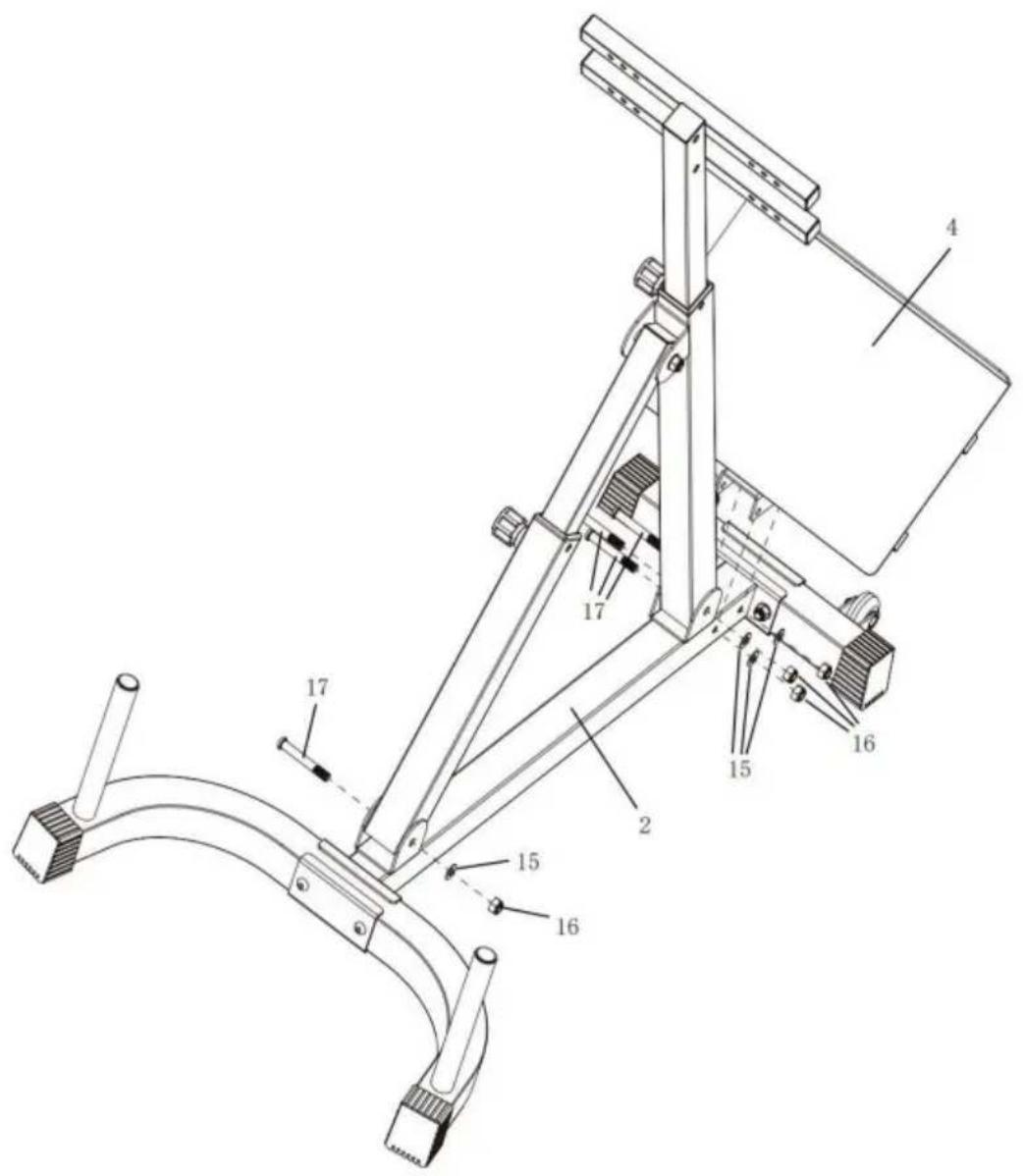

A) Tramite due serie di viti: viti a testa esagonale M10X70 (17), y10X20

guarnizione piatta (15), dado di bloccaggio M10 Fissare il tubo di supporto assemblato nel passaggio precedente alla trave inferiore (2)

B) mediante due serie di viti: viti a brugola esagonale 10X70 (17), guarnizione piana 10X20 (15) e dado autobloccante M10 (16), fissare il pedale (4) sulla trave inferiore (2).

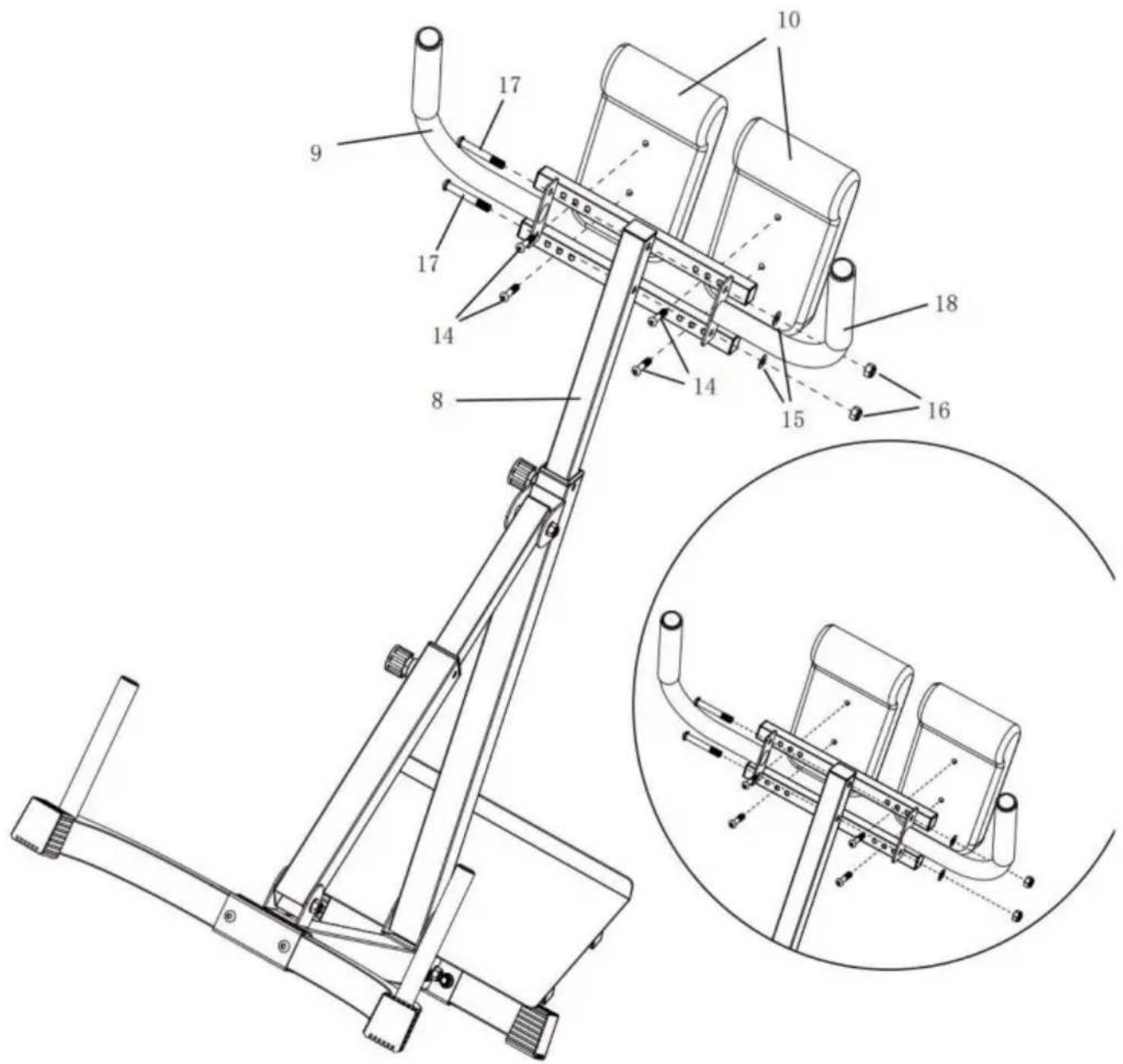

A) Fissare i due corrimano (9 e 18) alla cremagliera di regolazione (8) con due set di viti: viti a testa esagonale M10X70 (17), guarnizioni piatte M10X20 (15) e dado di bloccaggio M10 (16).
B) Fissare il gomito (10) al tubo trasversale della regolazione telaio (8) con quattro viti M8X40 (14).

IL PROCESSO DI ASSEMBLAGGIO È ORA COMPLETATO.

Per la vostra sicurezza, stringete la vite e regolatela alla posizione appropriata.

posizione.

Si prega di ispezionare visivamente e funzionalmente e di testare l'unità dopo il montaggio. completare.

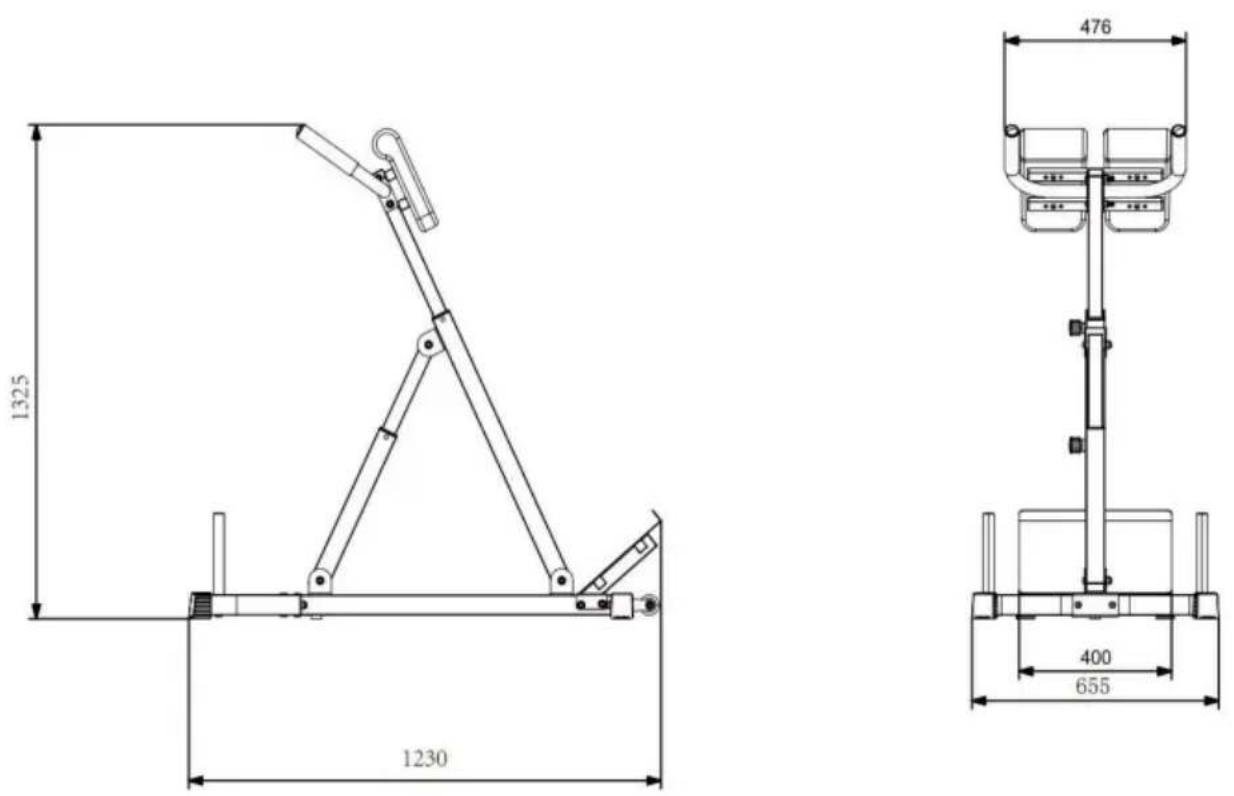

Tabella delle taglie del prodotto

1325 1230 476 400 655

NOTA: la capacità di peso massima per questo prodotto è di 350 libbre o
158 kg. Solo una persona alla volta dovrebbe usare questo pezzo di equipaggiamento.

Pulizia e disinfezione

1. Pulire la superficie con un panno di cotone umido.
2. Controllare regolarmente le viti ogni 3 mesi per allentarle e stringerle le viti

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
