MANUALE UTENTE T45K Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FRIGORIFERO PER AUTO

MANUALE D'USO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

Frigorifero per auto

T35K T45K T55K

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere tutte le istruzioni del manuale attentamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto alla prodotto che hai ricevuto. Perdonaci se non ti informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito con i normali rifiuti domestici, ma deve essere portato un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Attenzioni

Prima di utilizzare il frigorifero, leggere attentamente il presente manuale e conservarlo correttamente.

1. Prima di utilizzare il frigorifero, pulirlo internamente ed esternamente con un panno umido.
2. Non riempire il frigorifero con liquidi corrosivi. Non versare direttamente i liquidi nel il frigorifero.
3. Quando il frigorifero non viene utilizzato per un lungo periodo, scollegare l'alimentazione fornire e mantenerlo asciutto.
4. Pulire regolarmente la camera interna per prevenire odori e batteri e garantire sicurezza alimentare.
5. Il presente manuale si applica ai frigoriferi T35K/T45K/T55K (americani ed europei) mercati).

Collegare l'alimentazione

1. Trova il cavo di alimentazione CC nel kit. Collega la spina CC alla presa di corrente del

frigorifero per auto.

1. Posizionare bene i frigoriferi in auto (di riserva, sui sedili...).
2. Disporre i cavi di alimentazione in base allo spazio interno dell'auto. Quindi, inserire l'accendisigari la spina dell'accendisigari (un lato del cavo di alimentazione) nel foro dell'accendisigari dell'auto.
3. Premere "ON/OFF" per 3 secondi per accendere il frigorifero dell'auto.

Collegare l'accendisigari dell'auto

Collegare il frigorifero dell'auto

Il prodotto può essere collegato a più di un alimentatore.

Il frigorifero di bordo è collegato direttamente all'alimentazione DC12V/24V DC

fornitura.

Il frigorifero per auto dotato di un adattatore CA da 100 a 240 V può essere utilizzato a casa con una tensione di CA 100-240 V.

Istruzioni

Riferimento tensione di protezione batteria auto:

Il modulo di controllo elettronico ECO integrato può monitorare automaticamente il veicolo tensione della batteria. Prima che il consumo di energia influisca sull'accensione standard del veicolo, il frigorifero di bordo disconnetterà automaticamente l'alimentazione elettrica al assicurarsi che la carica della batteria del veicolo non sia troppo bassa da compromettere lo standard accensione del veicolo.

Tensione della batteria	Valore di protezione della tensione predefinito in fabbrica H
	Livello H (alto) Livello M (medio)		Livello L (basso)
DC12V	DC11.3V SPENTO	DC10.1V SPENTO	DC9.6V SPENTO
	DC12.5V ACCESO	DC11.4V ACCESO	CC 10,9 V ACCESO
DC24V	DC24.6V SPENTODC26.0V ACCESO	DC22.3V SPENTODC23.7V ACCESO	DC21.3V SPENTOC C 22,7 V ACCESO

Nota: quando l'alimentazione è collegata e il frigorifero è acceso, lo scollegamento o l'avvio si riferisce allo scollegamento o all'avvio del compressore.

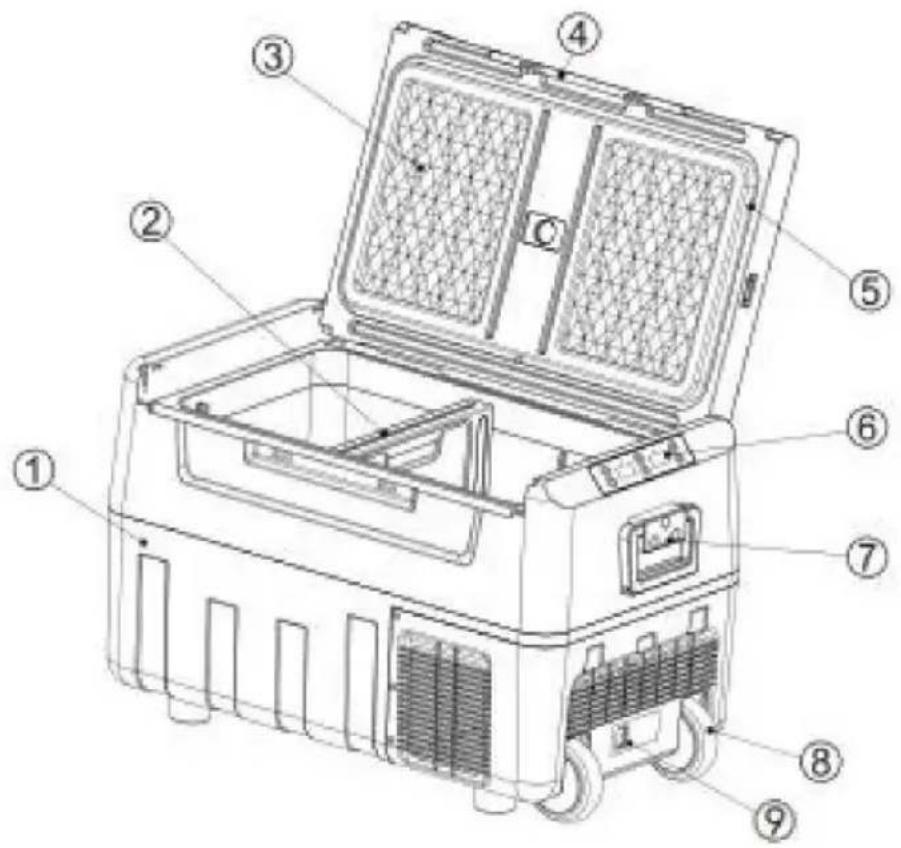

Diagramma dei componenti

1. Mobiletto
2. Targa classificata
3. Copertura della custodia 4. Fibbia della porta
4. Striscia di tenuta 7.
5. Pannello di controllo
   Maniglia (opzionale) 8. Ruota (opzionale)
6. Interfaccia di alimentazione

ÿImpostazione per scomparto grande ÿScomparto grande ÿPulsante di impostazione ÿScomparto piccolo ÿImpostazione per scomparto piccolo ÿRaffreddamento indicatore ÿPulsante ON/OFF ÿ Max/Eco

ÿIntroduzione alla funzione

Dopo l'accensione, lo schermo del display digitale sarà completamente illuminato per 1 secondo e visualizzato normalmente. L'impostazione predefinita è l'ultima funzione di memoria. Lo schermo di visualizzazione la cifra della temperatura rimarrà accesa in modo permanente al centro in modalità standby.

1. Aprire e chiudere

Dopo l'accensione, il frigorifero sarà in modalità standby.

Ora, premere il pulsante ON/OFF per aprire il frigorifero. Dopo che il frigorifero è aperto, il display mostrerà la temperatura attuale del locale di stoccaggio. Sarà inizia a correre.

Attenzione: la temperatura visualizzata è solo la temperatura attorno al sensore.

La temperatura nei diversi punti del magazzino è diversa.

Pertanto, è normale che la temperatura visualizzata differisca da quella misurata temperatura.

Premere il pulsante ON/OFF quando il frigorifero è in funzione e il frigorifero si accenderà. tornare in standby.

2. Impostazione della temperatura

1) Accendere il frigorifero, premere ⊕ per aumentare la temperatura impostata e ⊖ per ridurre il temperatura del vano di stoccaggio. Ogni pressione cambierà di 1 ÿ e la temperatura massima può essere impostato a 10 ÿ, e il minimo può essere impostato a - 20 ÿ. Si prega di notare che il clapboard deve essere posizionato nella posizione corretta prima del raggiungimento della temperatura impostata nel vano grande.

2) Se il pannello viene rimosso dal vano, il display della temperatura del piccolo
vano sarà spento. In questa condizione, c'è solo un vano portaoggetti.
3) Il display della temperatura lampeggerà per 3 secondi e poi fisserà l'impostazione dopo la regolazione
la temperatura e non più azioni sui pulsanti. La temperatura impostata verrà memorizzata,
e il display tornerà a mostrare la temperatura effettiva del vano di conservazione.
4) Il valore predefinito per l'avvio iniziale è 0 y/32 y.

3. Conversione modalità MAX/ECO

Premere direttamente

tasto per passare alla modalità MAX o alla modalità ECO.

Modalità di funzionamento MAX: il frigorifero lavorerà intensamente per ridurre rapidamente la temperatura.

Modello ECO: il frigorifero funzionerà più a lungo per ridurre la temperatura e risparmiare energia.

4. Commutazione del display Celsius (° C)/Fahrenheit (° F)

Premere e tenere premuto il tasto "+" e il tasto di impostazione a sinistra (riquadro grande) per oltre 3 secondi per interruttore.

5. Livelli di protezione della batteria: H1 (alto) N2 (basso) L3 (medio)

Premere

tasto per 3 secondi per accedere alle impostazioni di protezione della batteria. Premere nuovamente il tasto per

cambiare i livelli H1 N2 L3 a turno.

Se non viene rilevata alcuna operazione, il livello impostato lampeggerà per 3 secondi, quindi uscirà e salverà il valore.

impostazione corrente.

Tabella dei parametri del modello:

ModelloNO.	Stratocittà	Voltaggio	ACEnergia	Energia	TemperarenaturaRegolarecapace	Tappotipo
T35K 35L		CA100~240V(50/60Hz)DC12V/24V	Raffreddamento: 60W	RaffreddamentoG60 W	50~~+ and tatterel	cervotappostava sottatappo
T35K 35L		CA100~240V(50/60Hz)DC12V/24V	Raffreddamento: 60 W	RaffreddamentoG60 W	10~20	tappo tappo
T45K 45L		AC100~240V(50/60Hz)DC12V/24V	Raffreddamento: 60 W	RaffreddamentoG:60 W	50~20	cervotappo tappo
T45K 45L		AC100~240V(50/60Hz)DC12V/24V	Raffreddamento: 60 W	RaffreddamentoG:60 W	10~20	tappo tappo tappo
T55K55L		AC100~240V(50/60Hz)DC12V/24V	Raffreddamento: 60 W	RaffreddamentoG:60 W	50~20	cervotappo tappo
T55K55L		AC100~240V(50/60Hz)DC12V/24V	Raffreddamento: 60 W	RaffreddamentoG:60 W	10~20	tappo tappo tappo

Avviso per l'impostazione della temperatura

Inserire il pannello nella posizione corretta del vano di stoccaggio, quindi accendere il frigorifero. Il display mostrerà la temperatura di due vani di stoccaggio. Quando si regola la temperatura, l'impostazione della temperatura del vano piccolo (TS) non può essere superiore all'impostazione della temperatura del vano grande (TL).

TS TL

Ad esempio, se la temperatura impostata del vano piccolo (TS) è -10ÿ (14ÿ), l'intervallo di temperatura impostata del vano grande (TL) è compreso tra -10ÿ (14ÿ) e 10ÿ (50ÿ). Suggerimenti: utilizzare un vano grande per gli alimenti freschi e un vano piccolo per gli alimenti congelati.

Funzione di memoria di spegnimento

C'è una funzione di memoria di spegnimento per i frigoriferi delle auto. Quando si perde la corrente,

lo stato di funzionamento (stato On/Off, modalità di funzionamento, ecc.) prima che sia possibile spegnerlo

viene ripristinato automaticamente al successivo avvio; non è necessario impostarlo nuovamente.

ECO: Raffreddamento a risparmio energeticoMAX: Raffreddamento potente

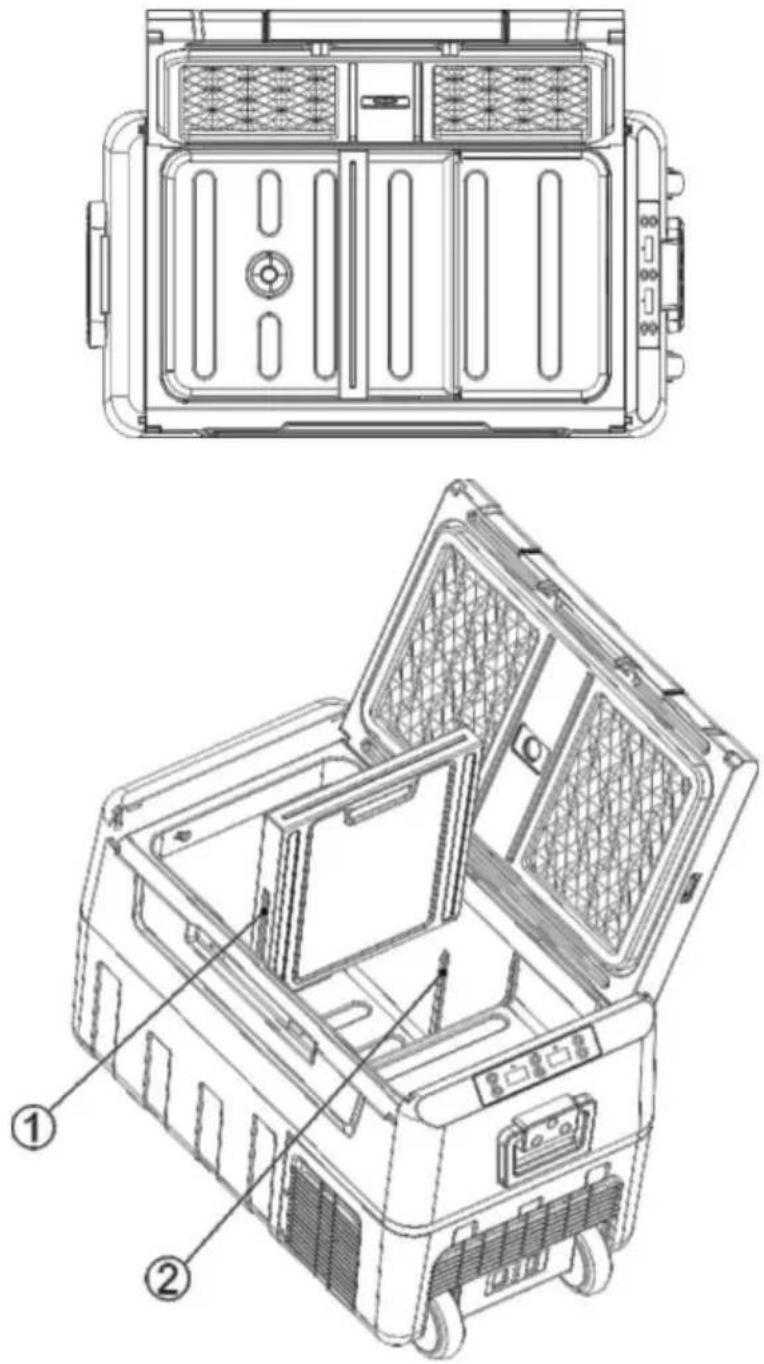

Usa il ciak

1. Allineare con due guide sul rivestimento interno.

2. Spingere verticalmente il pannello sul fondo del rivestimento.

Analisi semplice dei guasti

Consiglio: se una semplice analisi dei guasti non consente di risolvere situazioni anomale, contattare il servizio clienti professionale per ricevere assistenza.

I. Il frigorifero dell'auto non funziona

1. Controllare se l'alimentazione è collegata correttamente. (controllare se la spina è allentata o
   (i poli positivo e negativo sono invertiti).
2. Controllare che l'interruttore di alimentazione sul pannello operativo sia acceso.
3. Controllare che la ventilazione di raffreddamento sia normale.
4. Controllare se il fusibile è bruciato.

II. Scarsa prestazione di raffreddamento

1. Controllare che il coperchio sia chiuso correttamente.
2. Controllare se la guarnizione della porta è danneggiata o deformata.
3. Controllare che non ci sia scarsa ventilazione attorno ai frigoriferi.
4. Controllare che la temperatura sia impostata correttamente.

ÿDefinizione dei codici di errore sul display

Codice di errore	Tipo di errore
E1	Bassa tensione di ingresso
E2	Guasto della ventola
E3	Avvio del compressore non riuscito
E4	Bassa velocità di rotazione del compressore
E5	Temperatura del modulo controller troppo alta
E6	Circuito aperto o cortocircuito dell'NTC

III. Rumore anomalo

1. Il frigorifero dell'auto deve essere posizionato in modo uniforme.
2. Toccare un muro o un altro oggetto.
   3.Ci sono parti allentate o che cadono all'interno.

IV. Condensa sulla superficie del frigorifero

Quando l'umidità dell'aria ambiente supera il 75%, si verificherà una leggera condensa la superficie della scatola, che è normale.

Fallimenti e soluzioni

ÿE1: Bassa tensione di ingresso

Errore 1: Inserire il cavo di alimentazione del frigorifero nell'accendisigari prima dell'auto si avvia. Soluzione 1: attendere un po' per collegare l'auto dopo l'avvio.

Errore 2: la tensione di ingresso dell'adattatore è troppo bassa.

Soluzione 2: Regolare il livello di protezione della batteria su media tensione o bassa tensione. Se non funziona, sostituisci l'adattatore con uno nuovo.

ÿE2: Guasto ventola

Quando si riscontra un malfunzionamento della ventola, sostituirla con una nuova.

ÿE3: Guasto della tensione di ingresso dovuto all'avvio frequente del compressore

Quando il frigorifero viene utilizzato in auto e viene visualizzato E3, spegnerlo per 5 minuti e riavviarlo.

Se non funziona, è possibile identificare un guasto El; si prega di risolverlo secondo la soluzione di El.

Quando il frigorifero si collega all'adattatore e compare E3

ÿ Regolare il livello di protezione della batteria su un livello medio o basso. ÿ Se non funziona, sostituire l'adattatore con uno nuovo.

ÿE4: Bassa velocità di rotazione del compressore

Si prega di regolare la tensione di ingresso e di riaccenderlo.

ÿE5: Surriscaldamento del chip del controller

Si prega di spegnere per 5 minuti e controllare se la ventilazione intorno al

il compressore provoca il surriscaldamento.

Suggerimenti per l'uso

1. Se dotato di una batteria di backup, è possibile mantenere qualsiasi temperatura impostata in ogni circostanza senza preoccupazioni.
2. Quando si posiziona il gelato, regolare la temperatura al minimo; deve essere acceso per lungo tempo.
3. Prevenire i problemi di salute causati dall'acqua in bottiglia temperature.
4. Il cibo congelato, i frutti di mare rari e i frigoriferi montati sui veicoli lasciano che i prodotti freschi congelati il cibo accompagna il viaggio.
5. I prodotti sanitari, l'insulina e i farmaci importati devono essere refrigerati e il controllo preciso della temperatura dei frigoriferi di bordo accompagnerà la salute lungo il modo.
6. Le foglie di tè vengono mantenute fresche in modo efficace nel frigorifero dell'auto e puoi sorseggia un tè fresco e delizioso in qualsiasi momento durante il tour in auto.
7. La temperatura di conservazione migliore per il vino rosso è 10 y - 18 y (50 - 64,4 y). il controllo preciso della temperatura del frigorifero dell'auto può garantire efficacemente la temperatura di conservazione del vino rosso.
8. Il tempo di conservazione della frutta di alta qualità in macchina alle alte temperature estive sarà essere di almeno 2 ore. Il tempo di conservazione è più breve anche se il condizionatore è acceso on. L'utilizzo di un frigorifero per auto può conservare efficacemente la frutta di alta qualità.
9. Il rivestimento degli occhiali da sole di alta qualità cadrà sotto l'alta temperatura in estate. Il frigorifero dell'auto è il posto ideale dove posizionarlo.
10. I prodotti cosmetici di alta qualità si deteriorano rapidamente se esposti alle alte temperature all'interno dell'auto. Porta i cosmetici in auto: il frigorifero da auto è la scelta migliore.

Precauzioni di sicurezza

(1) Assicurarsi che la tensione di alimentazione collegata al frigorifero di bordo sia corretta

in qualsiasi momento (I parametri sono etichettati con i parametri di tensione approvati di il frigorifero di bordo).

(2) Non versare liquidi direttamente nel frigorifero dell'auto.
(3) È vietato modificare il frigorifero senza autorizzazione per evitare pericoli.
(4) Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non abbiano ricevuto supervisione o istruzioni in merito utilizzo dell'apparecchio da parte di una persona responsabile della propria sicurezza.

(5) I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.

(6) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e uso la manutenzione non deve essere effettuata da bambini senza supervisione.

(7) Per evitare pericoli dovuti all'instabilità dell'apparecchio, questo deve essere fissato sotto le istruzioni.
(8) Non conservare sostanze esplosive come bombolette spray con un gas infiammabile propellente in questo apparecchio.

ATTENZIONE: Questo apparecchio contiene l'agente schiumogeno infiammabile ciclopentano:

1) Evitare il contatto con il fuoco durante il trasporto e l'uso.
2) In caso di guasto della macchina, rivolgersi a un professionista per l'assistenza.
3) Al momento dello smaltimento, si prega di inviarlo al centro di smaltimento autorizzato locale.

ATTENZIONE: Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio,

prestare attenzione ad un simbolo simile a quello sul lato sinistro, che si trova sul retro del apparecchio (pannello posteriore o compressore) e con colore giallo o arancione. È un rischio di simbolo di pericolo incendio. Ci sono materiali infiammabili nei tubi del refrigerante e compressori. Si prega di tenersi lontani da fonti di incendio durante l'uso, la manutenzione e lo smaltimento.

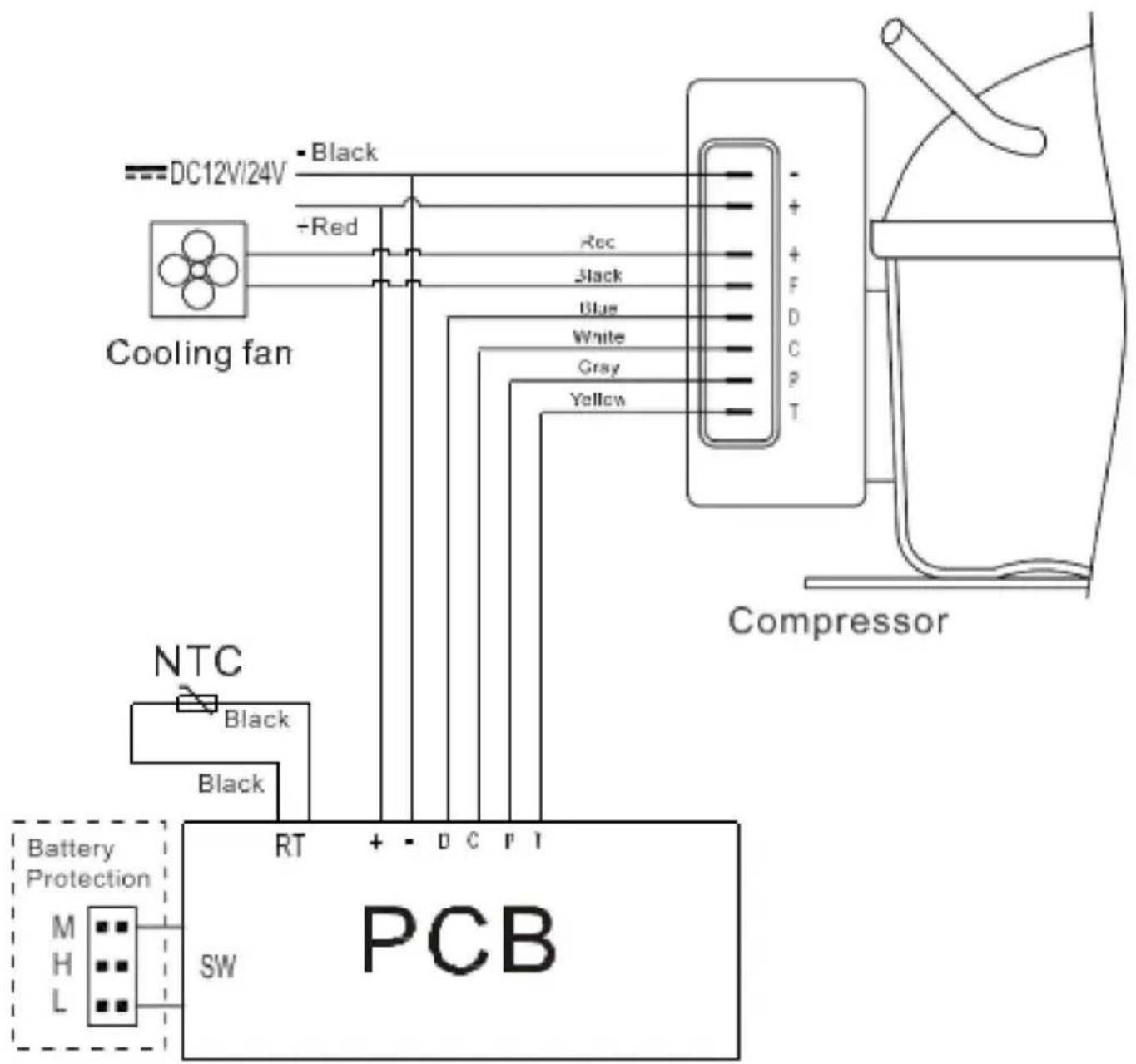

Schema elettrico

