JZ-DD150 - Carrello elevatore manuale Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Carrello elevatore manuale (tavola elevatrice elettrica)
Marca	Vevor
Modello	JZ-DD150
Capacità di carico massima	150 kg
Altezza minima (senza ruote)	200 mm
Altezza massima (senza ruote)	710 mm
Dimensioni della tavola	760 x 440 mm
Velocità a vuoto	10 mm/s
Alimentazione	120 V / 60 Hz o 230 V / 50 Hz (a seconda della versione)
Potenza del motore	72 W
Tensione del motore	24 V
Colore	Nero
Tipo di telecomando	Senza filo (batteria 23A/12V inclusa) e cablato
Funzioni del telecomando	Salita, discesa, arresto (senza filo); salita e discesa (cablato)
Accessori forniti	Telecomando senza filo, telecomando cablato, 4 ruote, 4 pattini, 4 dadi, cavo di alimentazione
Norma di sicurezza	Direttiva europea 2012/19/CE (RAEE)
Manutenzione	Ispezionare periodicamente le parti usurate, sostituire se danneggiate
Pulizia	Scollegare prima della pulizia; evitare ambiente umido
Riparabilità	Non smontare senza autorizzazione; contattare un professionista in caso di guasto
Peso dell'attrezzatura (stimato)	Circa 30-40 kg (non specificato ufficialmente)

Domande frequenti - JZ-DD150 Vevor

Qual è la capacità di carico massima del carrello JZ-DD150?

La capacità di carico massima è di 150 kg. Rispettare questo limite per evitare sovraccarichi e garantire la sicurezza.

Quali sono le altezze minima e massima della tavola?

L'altezza minima (senza ruote) è di 200 mm e l'altezza massima è di 710 mm.

Che tipo di alimentazione elettrica è necessaria?

L'apparecchio funziona a 120 V / 60 Hz o 230 V / 50 Hz a seconda della versione. Utilizzare una presa indipendente con filo di terra.

Come usare il telecomando senza filo?

Il telecomando senza filo necessita di una batteria 23A/12V (inclusa). I pulsanti consentono salita, discesa e arresto. Premere e tenere premuto per muovere, rilasciare per fermare.

Cosa fare in caso di guasto o rumore anomalo?

Smettere immediatamente di usare l'apparecchio, scollegare l'alimentazione e contattare un professionista. Non smontare il prodotto senza autorizzazione.

Si può usare il carrello su un pavimento irregolare?

È imperativo utilizzare l'apparecchio su un pavimento piano per evitare ribaltamenti dovuti a carico parziale.

Come mantenere il carrello elevatore?

Effettuare una manutenzione regolare: verificare le parti usurate e sostituirle se danneggiate. Scollegare sempre l'alimentazione prima della pulizia.

Quali accessori sono forniti con il JZ-DD150?

Gli accessori comprendono: un telecomando senza filo (senza pila), un telecomando cablato, 4 ruote, 4 pattini, 4 dadi e un cavo di alimentazione.

L'apparecchio è adatto all'uso da parte dei bambini?

No, la piattaforma elevatrice non è un giocattolo. I bambini devono essere sorvegliati da un adulto e non devono usare l'apparecchio da soli.

Come smaltire il prodotto a fine vita?

Conformemente alla direttiva 2012/19/CE, non gettare l'apparecchio nei rifiuti domestici. Depositarlo in un punto di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche.

MANUALE UTENTE JZ-DD150 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CARRELLO CON TAVOLO ELEVATORE MANUALE D'USO

MODELLO: JZ-DD150

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in grado di risparmiare la metà rispetto ai marchi più importanti.

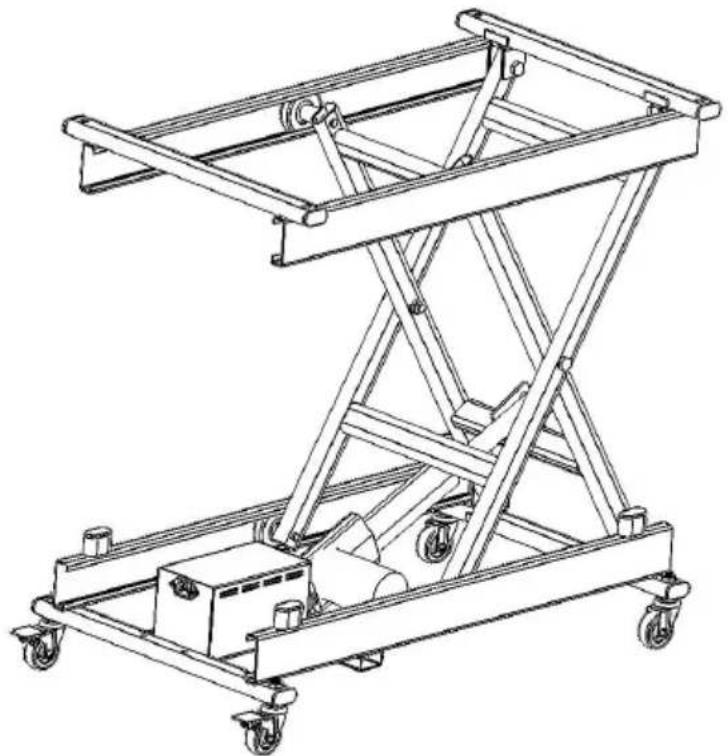

MODELLO: JZ-DD150

Nota: l'aspetto del prodotto che riceverai determina l'aspetto.

Nota: il proprietario e l'operatore DEVONO leggere e comprendere queste istruzioni per l'uso prima di utilizzare questo carrello elevatore.

SPECIFICHE

Modello	Modello JZ-DD150
Tensione nominale	☐230V/50Hz ☐120V/60Hz
Capacità	150 kg
Altezza massima (rotelle non incluse)	710mm
Altezza minima (rotelle non incluse)	200mm
Dimensione della tabella	760x440mm
Velocità a vuoto	10 mm/secondo
Potenza motore/Tensione	72W / 24V
Colore	Nero

Nota: le specifiche potranno subire modifiche senza preavviso.

AVVERTIMENTO!

1. Non toccare la spina di alimentazione con le mani bagnate;
2. Non danneggiare la spina e il cavo di alimentazione;
3. Non utilizzarlo se la spina o il cavo di alimentazione sono danneggiati;
4. Non tirare il cavo di alimentazione per staccare la spina;
5. Non utilizzare prese allentate;
6. Si prega di non smontare il prodotto senza autorizzazione per evitare guasti e comprometterne l'utilizzo;
7. Non posizionare materiali infiammabili ed esplosivi, come spray di carburante;
8. È necessario utilizzare una presa di corrente indipendente con un

impianto di messa a terra e assicurarsi che il circuito di alimentazione sia collegato a terra in modo affidabile;

1. Durante la manutenzione e la pulizia della macchina, la spina di alimentazione deve essere staccata;
2. Non consentire ai bambini di utilizzare la piattaforma elevatrice: la piattaforma elevatrice elettrica può rappresentare un pericolo per la sicurezza dei bambini, pertanto assicurarsi che i bambini la utilizzino sotto la guida di un adulto o abbassare la piattaforma elevatrice all'altezza più bassa quando ci si allontana;
3. Evitare l'uso in ambienti umidi: non utilizzare una piattaforma elevatrice elettrica in un ambiente umido per evitare scosse elettriche o guasti all'apparecchiatura;
4. Non utilizzare la piattaforma elevatrice elettrica come un giocattolo: la piattaforma elevatrice elettrica non è un giocattolo; non utilizzarla per scopi diversi da quelli previsti per evitare danni all'apparecchiatura e lesioni personali;
5. Misure di emergenza: in caso di guasto dell'apparecchiatura, rumori anomali e altre situazioni di emergenza, interrompere immediatamente l'utilizzo, scollegare l'alimentazione e richiedere assistenza professionale.

PRECAUZIONI PER L'USO

1. Limitazione del carico: il carico della piattaforma elevatrice elettrica deve essere rigorosamente controllato entro l'intervallo nominale per evitare sovraccarichi. Allo stesso tempo, assicurarsi di utilizzarlo su una superficie piana per evitare che un carico parziale ne provochi il ribaltamento.
2. Avvio e arresto fluidi: la piattaforma di sollevamento elettrica deve essere mantenuta stabile durante l'avvio e l'arresto, per evitare frenate o partenze improvvise. Osservare lo stato di funzionamento del dispositivo in qualsiasi momento durante il funzionamento. In caso di anomalia, arrestare immediatamente la macchina per l'ispezione.
3. Prevenire le collisioni: durante il funzionamento della piattaforma

elevatrice elettrica, è necessario garantire l'ambiente circostante per evitare collisioni con pareti, ostacoli, ecc. Quando ci si avvicina all'altezza target, rallentare in anticipo per garantire un arresto graduale.

1. Manutenzione regolare: dopo un certo periodo di utilizzo della piattaforma elevatrice elettrica, è necessario effettuare una manutenzione regolare per verificare eventuali danni alle parti usurate e sostituire tempestivamente le parti danneggiate, in modo da garantire il normale funzionamento dell'attrezzatura.

26. Formazione sulla sicurezza: formazione sulla sicurezza per gli operatori di piattaforme elevatrici elettriche, per comprendere i principi di funzionamento e le precauzioni dell'attrezzatura e padroneggiare i metodi operativi corretti.

1. Misure di emergenza: in caso di emergenza, devono essere adottate misure di emergenza appropriate, come l'arresto di emergenza, l'interruzione di corrente di emergenza, ecc., per garantire la sicurezza personale e delle attrezzature.
2. Batteria del telecomando: la batteria del telecomando deve essere acquistata separatamente. Il modello applicabile è 23A/12V e la dimensione è 28 mm X 10 mm.

Introduzione all'operazione

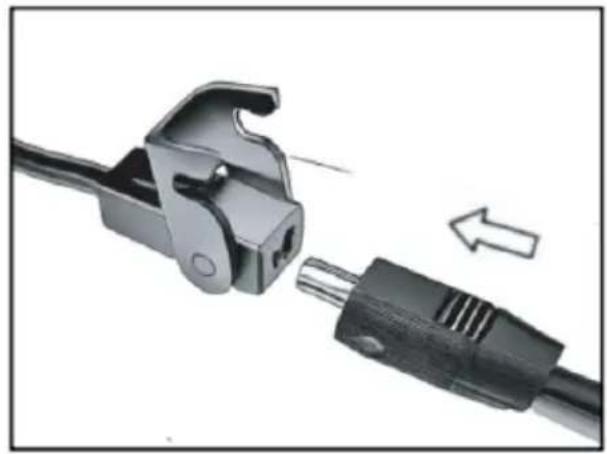

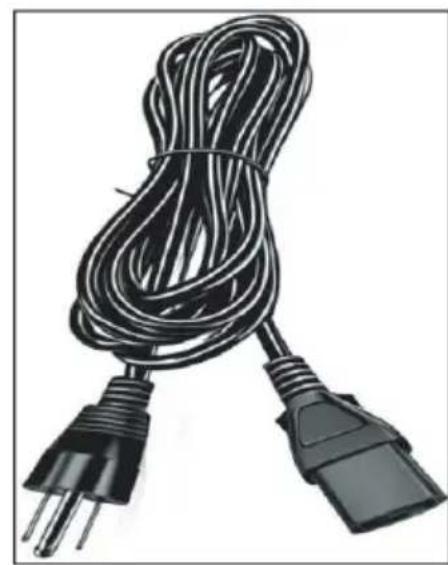

1. Collegare i cavi di alimentazione come mostrato nella figura.

Il cablaggio del telecomando via cavo è mostrato di seguito.

1. Premere il tasto su/giù. La piattaforma elevatrice elettrica funziona.

(7). Il telecomando ha tre pulsanti: su, giù, stop, clic. (8). Il telecomando cablato ha solo 2 pulsanti: salita e discesa; tenere premuto il motore per muovere e rilasciare il motore per fermarlo.

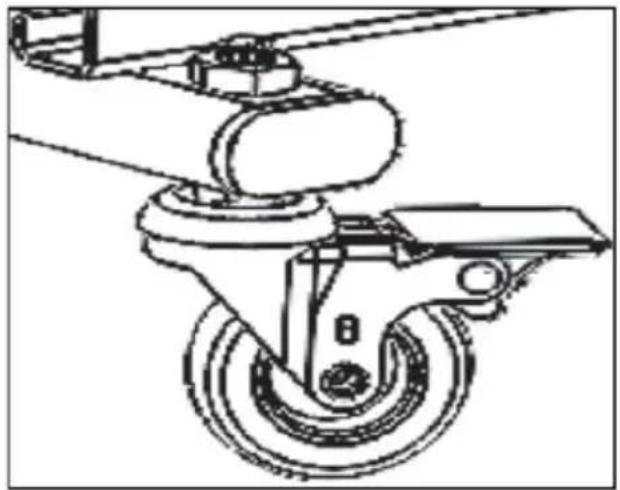

1. Gli accessori hanno due possibilità di scelta tra ruote e piedini, come mostrato nella figura sottostante, e possono essere fissati con dadi.

Descrizione del prodotto

elenco delle parti
Corpo della piattaforma elevatrice	1
cavo di alimentazione	1
Telecomando wireless (senza batteria)	1
Controllo remoto cablato	1
ricino	4
Cuscinetto per i piedi	4
noce	4
specificazione	1
Specifiche della batteria richieste: 23A / 12V , Nume

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone di spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
