MANUALE UTENTE Vinsider 24 Uno Klarstein

Frigorifero per vino

10034852 10039913 10046489

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 70

Installazione 72

Messa in funzione 77

Utilizzo 78

Regolare i ripiani 79

Pulizia e manutenzione 80

risoluzione dei problemi 81

Scheda dati del prodotto 82

Avviso di smaltimento 84

Produttore e importatore (UK) 84

DATI TECNICI

Articolo numero	10034852, 10039913, 10046489
Alimentazione	220-240 V ~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Prima dell'uso, controllare la tensione sulla targhetta del dispositivo. Collegare il dispositivo solo ad una presa che corrisponde alla tensione indicata.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Assicurarsi che l'apertura di ventilazione non sia ostruita e pulirla regolarmente.
  • Non utilizzare apparecchi meccanici per accelerare il processo di sbrinamento.
• Non introdurre nel frigorifero apparecchi elettrici, come ad esempio macchine per il ghiaccio.
• Fare attenzione a non danneggiare il circuito del liquido refrigerante.
• Se il cavo o la spina di alimentazione sono danneggiati, farli sostituire dal produttore, da un tecnico specializzato o da un soggetto qualificato.
• Controllare regolarmente che il cavo di alimentazione non sia danneggiato. Non utilizzare il dispositivo se il cavo di alimentazione è danneggiato.
• Non toccare il dispositivo, la spina e il cavo di alimentazione con le mani bagnate.
• Non utilizzare prolunghe. Tuttavia se l'utilizzo di una prolunga dovesse essere necessario, assicurarsi che i valori ampere del dispositivo collegato non superino i valori ampere massimi del cavo di alimentazione.
• Lasciare almeno 5 cm di spazio libero intorno al dispositivo e 10 cm sul retro affinché l'aria possa circolare liberamente.
• Non introdurre alimenti caldi nel dispositivo. Far raffreddare gli alimenti a temperatura ambiente.
  • Chiudere lo sportello il prima possibile dopo aver introdotto gli alimenti.
• Posizionare il dispositivo su una superficie stabile. Non collocare il dispositivo su una superficie morbida, ad esempio su un tappeto.
  • Non collocare oggetti sul dispositivo.
• Non conservare sostanze infiammabili o esplosive all'interno del dispositivo.
  • Non utilizzare il dispositivo all'aperto.
• Non staccare la spina tirando il cavo di alimentazione, bensì afferrare la spina alla base.
  • Assicurarsi che il cavo di alimentazione non tocchi superfici calde.
• Collegare il dispositivo solo a prese dotate di messa a terra.
• Non collegare il dispositivo ad una pressa alla quale sono già collegati altri apparecchi.
• In caso di spegnimento o di mancanza di corrente, attendere 5 minuti prima di riaccendere il dispositivo. In caso contrario il compressore potrebbe danneggiarsi.

Questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale ecocompatibile ma infiammabile. Anche se è infiammabile, non danneggia lo strato di ozono e non aumenta l'effetto serra. Tenere presente che l'utilizzo di questo refrigerante comporta rumori del dispositivo. Oltre al rumore del compressore si può sentire anche il flusso del liquido refrigerante. Ciò è inevitabile e non ha un effetto negativo sulle prestazioni del dispositivo. Trasportare il dispositivo con cautela per evitare di danneggiare il circuito di refrigerazione. Le perdite di liquido refrigerante possono causare irritazioni agli occhi.

Note speciali

• Bambini tra 3 e 8 anni possono mettere oggetti nel frigorifero e toglierli.
• Quando si posiziona l'unità, assicurarsi che il cavo di alimentazione non sia schiacciato o danneggiato.
• Assicurarsi che non vi siano prese multiple o alimentatori sul retro dell'unità.

Per evitare la contaminazione degli alimenti, seguire le seguenti istruzioni:

- Un'apertura prolungata dello sportello può portare ad un significativo aumento della temperatura nei vani dell'apparecchio.

AVVERTENZA

Durante l'uso, la manutenzione e lo smaltimento dell'unità, prestare attenzione al simbolo a sinistra sul retro dell'unità o sul compressore. Questo simbolo avverte di possibili incendi. Ci sono sostanze infiammabili nelle linee frigorifere e nel compressore. Tenere l'apparecchio lontano da fonti di incendio durante l'uso, la manutenzione e lo smaltimento.

Informazioni sul corretto utilizzo

• Questo dispositivo è progettato esclusivamente per la conservazione di vini.
• Questo dispositivo non è adatto all'installazione a incasso, a meno che specificamente indicato nel manuale.
• Questo dispositivo non è adatto al congelamento di alimenti.
• I ripiani sono stati posizionati in modo da permettere la massima efficienza energetica.

Nota: si consiglia di impostare la temperatura a 12 °C. Se la temperatura impostata è troppo alta, il vino può andare a male. Se, invece, la temperatura impostata è troppo bassa, si consuma molta corrente.

INSTALLAZIONE

Avvertenze per il primo utilizzo

Attendere 24 ore prima di mettere in funzione il dispositivo per la prima volta affinché il refrigerante possa distribuirsi. Inoltre lasciare lo sportello aperto in modo che gli odori di produzione svaniscano.

Nota: tutti i modelli senza ventilazione frontale o fessure di ventilazione sulla parte anteriore non sono idonei ad essere incassati e sono per la libera installazione.

Installazione

Installare il dispositivo in luogo:

• resistente e ben ventilato.
- lontano dalla luce diretta del sole e dalle fonti di calore.
• non troppo umido come ad esempio bagni o vasche.
• con una superficie piana.
• con connessione elettrica standardizzata.
- con una presa multipla con protezione contro la sovratensione.
- lontano da forni a microonde poiché possono interferire negativamente con il dispositivo.

Inoltre la temperatura ambiente della stanza non deve essere né troppo fredda né troppo calda. Il freddo e il caldo possono influire negativamente sulle prestazioni del dispositivo e la temperatura interna desiderata non viene raggiunta.

Collocazione

• Rimuovere il materiale di imballaggio all'interno e intorno al frigorifero.
• Posizionare il frigorifero in modo che la spina sia accessibile in ogni momento. Collocare il dispositivo in modo che il compressore sia libero e che non abbia alcun contatto con altri oggetti o pareti.
• Prima di utilizzare il dispositivo compensare eventuali dislivelli con i piedi regolabili.

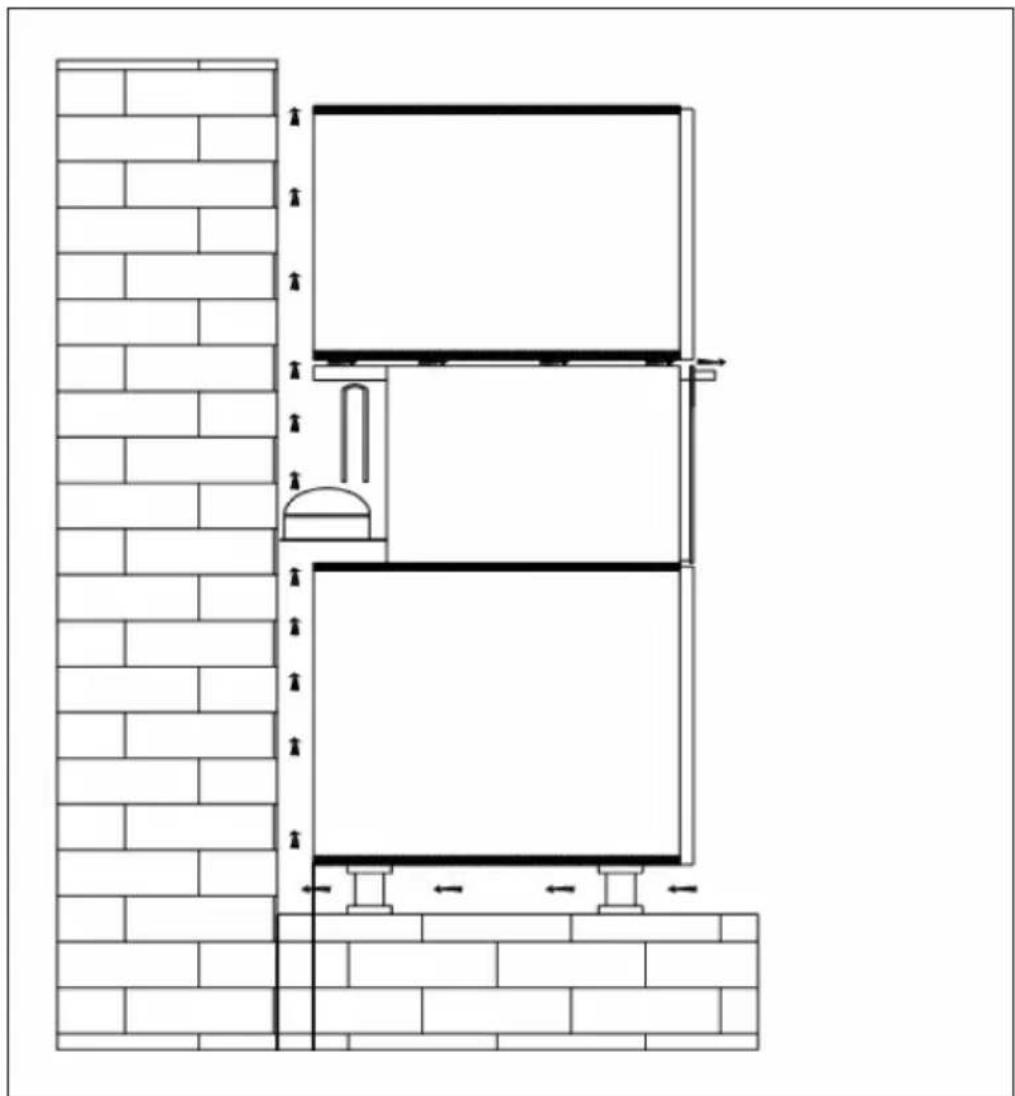

Note sui dispositivi da incasso

• Tutti i dispositivi con fessure di ventilazione sulla parte anteriore sono adatti ad essere incassati ma non devono essere installati in alloggiamenti completamente chiusi.
• I dispositivi da incasso aspirano l'aria dalle fessure di ventilazione (alcuni modelli anche dal retro) e la rilasciano tramite le fessure di ventilazione anteriori.
• Come molti apparecchi elettrici, il frigorifero per vino dispone di molti componenti delicati che possono danneggiarsi a causa della mancanza di energia elettrica o a causa di un fulmine. I collegamenti devono pertanto essere dotati di un dispositivo di protezione contro la sovratensione.
• Se si incassa il dispositivo in un alloggiamento con sportello, deve esserci uno sfiato nella parte inferiore dello sportello. In zone molto calde è necessario ci siano delle fessure con dimensioni minime di 40 mm x 200 mm sulla parte posteriore o superiore e su entrambi i lati dell'alloggiamento affinché l'aria fresca possa circolare. Lasciare almeno 30 mm di spazio sul retro. La fessura di ventilazione non deve trovarsi su un lato dove è già situato un altro apparecchio come ad esempio un forno.

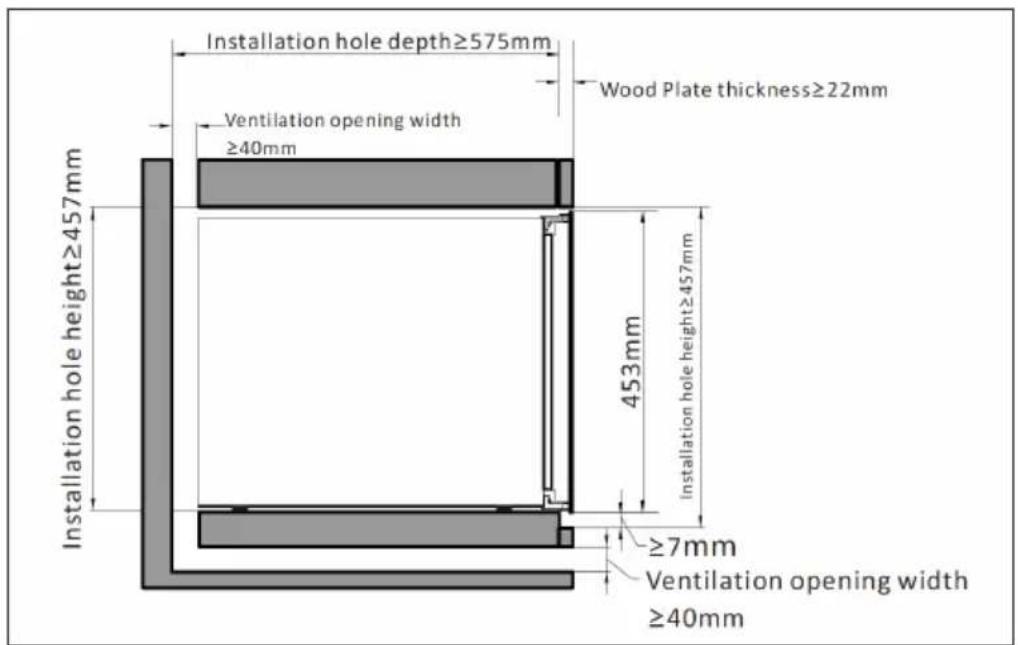

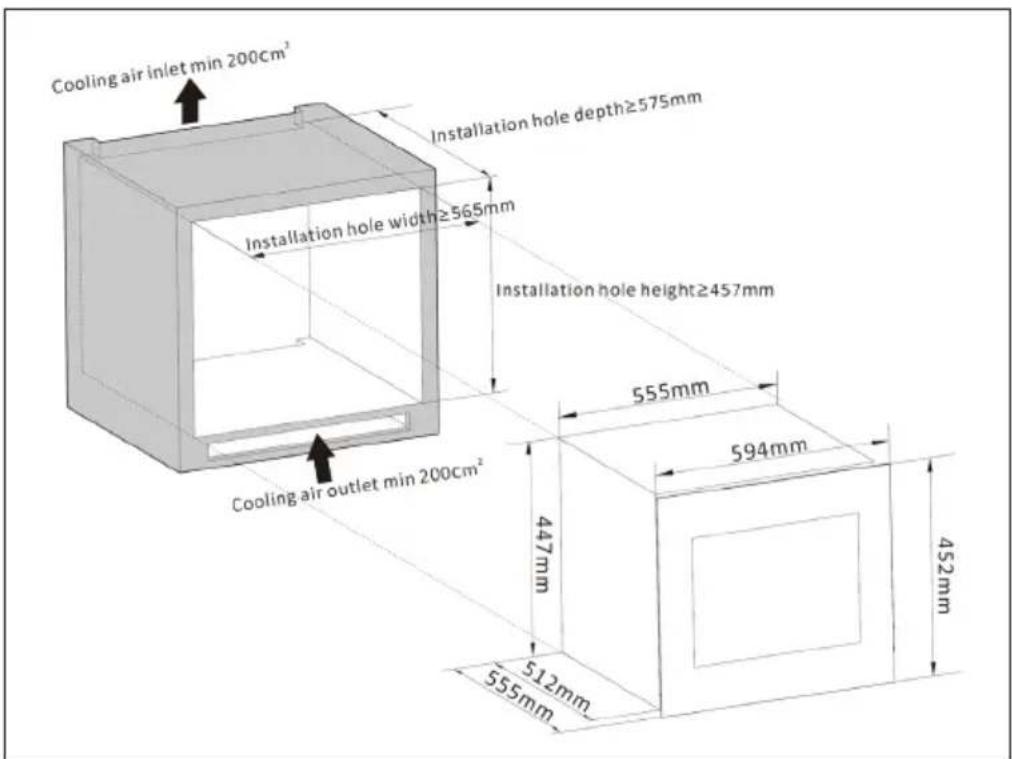

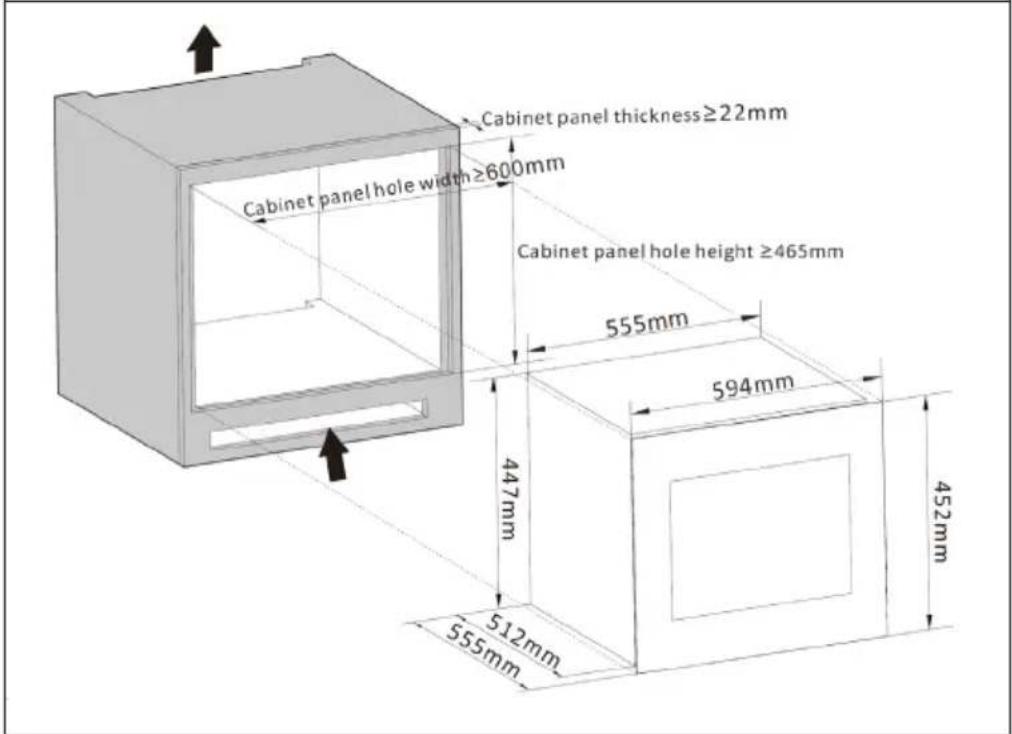

Dimensioni di installazione 1 & 2

Cooling air inlet min 200cm³ Installation hole width≥565mm Installation hole depth≥575mm Installation hole height≥457mm Cooling air outlet min 200cm² 555mm 594mm 447mm 512mm 555mm 452mm

Schema di installazione

Tabella di traduzione

Termine Traduzione/spiegazione
Cooling air inlet Ingresso aria di raffreddamento
Installation hole depth Profondità dell'apertura di installazione
Installation hole width Larghezza dell'apertura di installazione
Installation hole height Altezza dell'apertura di installazione
Cooling air outlet Uscita dell'aria di raffreddamento
Cabinet panel thickness Spessore del pannello decorativo
Cabinet panel hole width Larghezza dell'apertura per la porta di vetro
Cabinet panel hole height Altezza di apertura per la porta di vetro
Wood plate thickness Spessore della piastra di legno
Ventilation opening width Larghezza dell'apertura di ventilazione

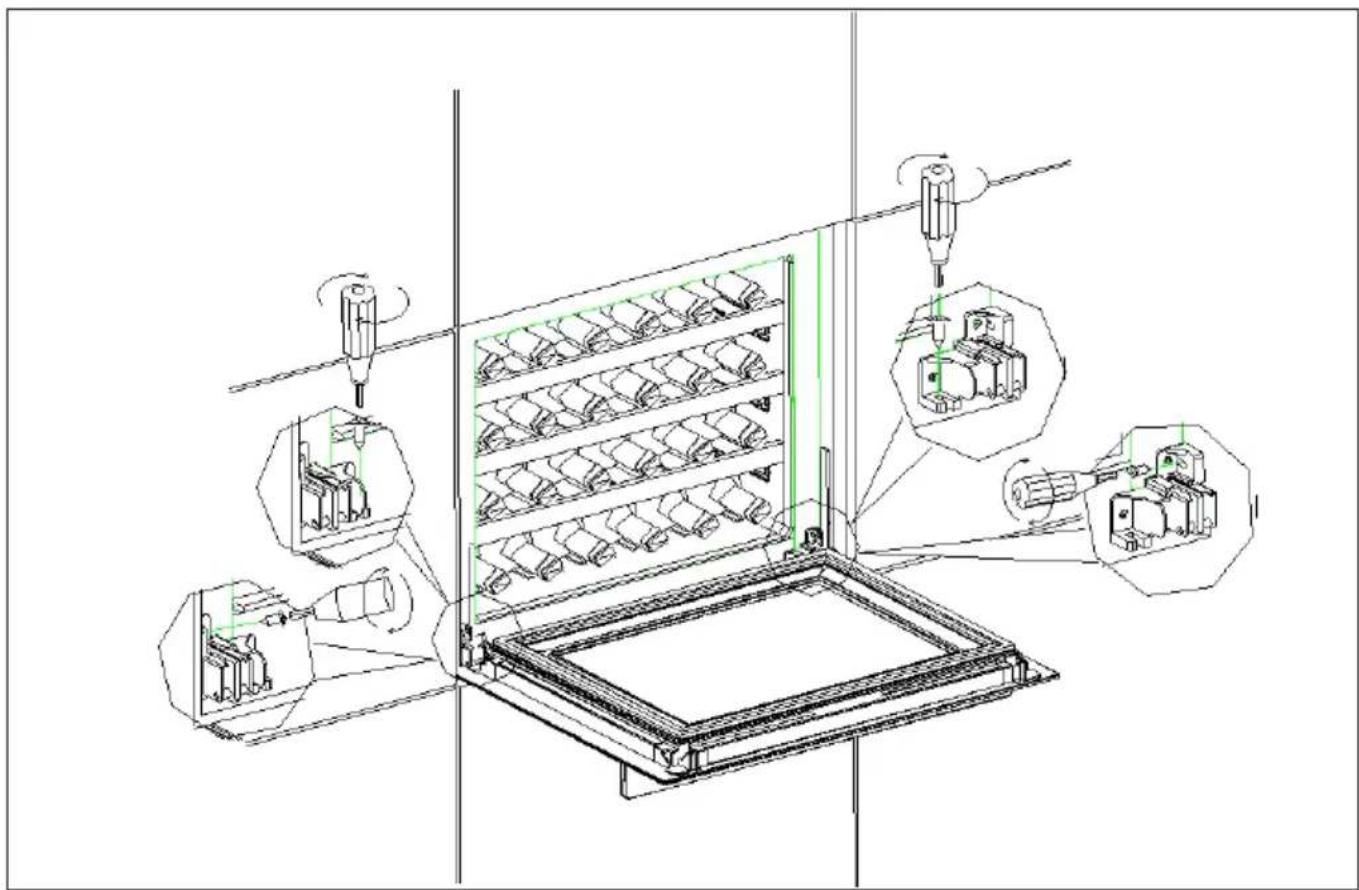

Montaggio del frigorifero per il vino

1. Posizionare il refrigeratore per il vino nell'armadietto e raddrizzarlo
2. Aprire la porta, prendere 2 viti dalla confezione degli accessori e usare il cacciavite a croce per inserire le viti attraverso i fori delle viti su entrambi i lati della cerniera della porta o su entrambi i lati dell'armadio come mostrato sopra (i fori delle viti sono vicino alla cerniera della porta).
3. Serrare le viti.

Montaggio della maniglia della porta

· Estrarre la maniglia dall'armadio e rimuovere le 2 viti dalla borsa degli accessori. · Tirare la guarnizione della porta all'interno della porta e inserire le viti nei due fori per le maniglie della porta. Posizionare la maniglia sulle viti dall'esterno e serrare le viti con un cacciavite a croce.

MESSA IN FUNZIONE

Inserire la spina nella presa e accendere il dispositivo tenendo premuto il tasto POWER per alcuni secondi. Se si utilizza il dispositivo per la prima volta (o dopo un periodo di inutilizzo prolungato), c'è una differenza tra la temperatura impostata e la temperatura indicata sul display. Questo è normale in quanto il dispositivo deve prima raffreddarsi. Una volta che il dispositivo è acceso, la temperatura si stabilizza in poche ore.

Nota: in caso di mancanza di corrente, attendere 3-5 minuti prima di riaccendere il dispositivo. Altrimenti il dispositivo potrebbe non accendersi.

Rumori

Durante il raffreddamento possono verificarsi diversi rumori che non indicano necessariamente un malfunzionamento del dispositivo. I seguenti rumori sono normali durante il raffreddamento:

• Gorgoglio: causato dal flusso del refrigerante nel dispositivo.
- Scricchiolio: causato dalla contrazione e dall'espansione del refrigerante nel processo di raffreddamento.
- Rumore della ventola: causati dalla circolazione dell'aria nel dispositivo.

Introdurre le bottiglie

• Lasciare spazio libero tra le bottiglie di vino e le pareti laterali del frigorifero in modo che l'aria possa circolare liberamente e che l'aria fresca possa diffondersi in tutto il frigorifero.
• Non sovraccaricare il frigorifero in modo da non ostacolare il flusso d'aria.
  • Non ostruire la ventola interna posta sul retro.
• Non tirare più di un ripiano per volta perché il dispositivo potrebbe ribaltarsi in avanti.
• Non coprire i ripiani con fogli di alluminio per evitare di bloccare il flusso dell'aria.
• Non spostare il dispositivo con all'interno le bottiglie. E' possibile farsi male o danneggiare il dispositivo.

UTILIZZO

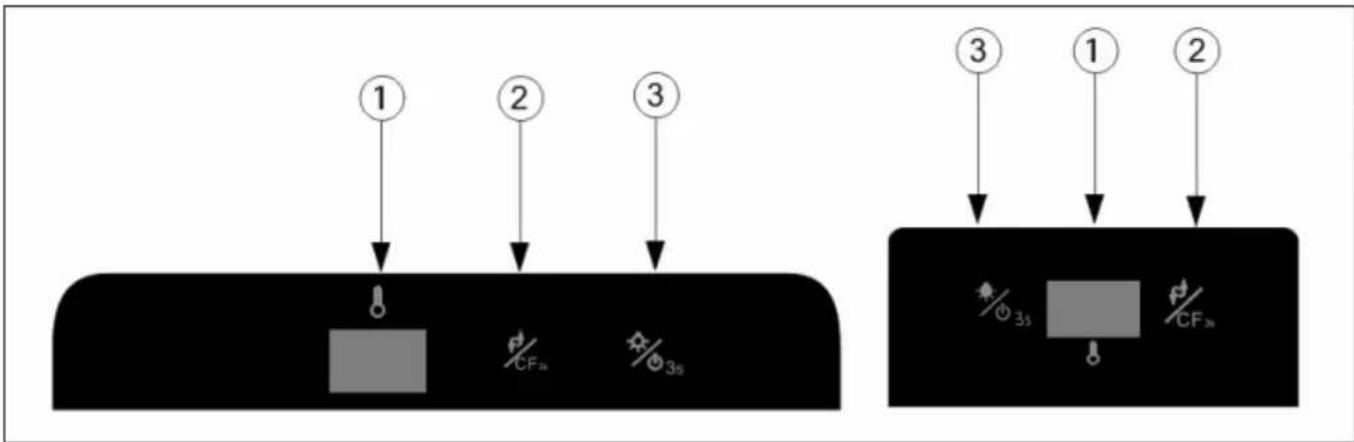

Pannello di controllo e tasti funzione

1) Display

Indicazione della temperatura misurata all'interno del frigorifero.

2) Temperatura e modifica °C/°F

• Ogni volta che si preme il tasto, la temperatura si abbassa di 1 °C. Non appena si raggiunge il valore minimo, l'indicazione torna al valore più alto.
• Tenere premuto per 3 secondi per cambiare tra °C e °F.

3) On/Off e luce

• Tenere premuto per 3 secondi in modalità standby per accendere il dispositivo.
• Premere brevemente a dispositivo acceso per accendere o spegnere la luce.
• Tenere premuto per 3 secondi a dispositivo acceso per spegnere il dispositivo.

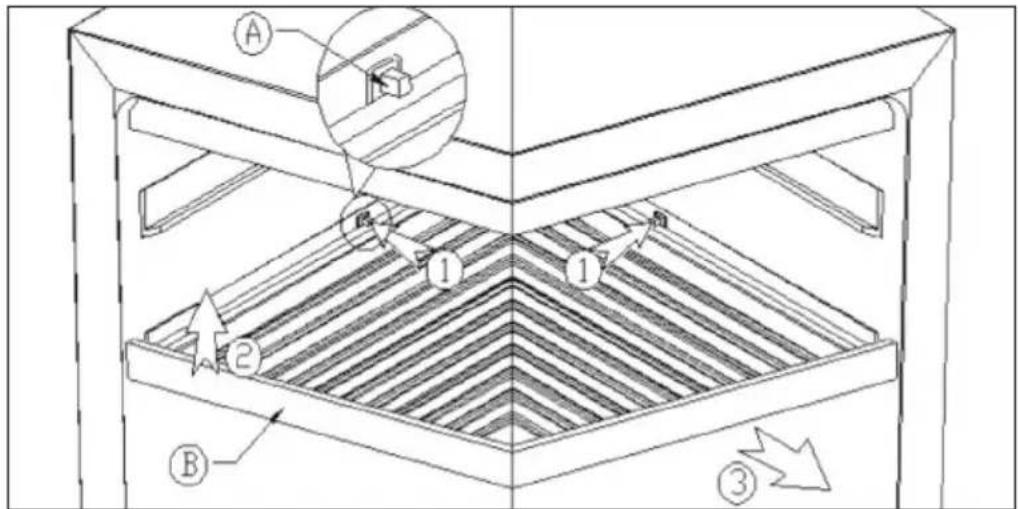

REGOLARE I RIPIANI

Ripiani in legno

- Rimuovere il ripiano: Premere i perni del ripiano (1), estrarre il ripiano e rimuoverlo dall'altro lato della staffa (2). Quindi rimuovere il ripiano seguendo il segno della freccia (3).

- Inserire il ripiano: Installare il ripiano nell'ordine inverso a quello di rimozione del ripiano.

PULIZIA E MANUTENZIONE

Pulizia del dispositivo

• Spegnere prima il dispositivo e staccare la spina dalla presa.
• Rimuovere le bottiglie all'interno.
• Lavare l'interno con un panno umido immerso in acqua tiepida con un po' di detersivo.
• Pulire regolarmente la guarnizione in gomma dello sportello per garantire il corretto funzionamento del
• dispositivo.
• Si consiglia di pulire la parte esterna con un detergente non aggressivo.
• Asciugare la parte interna ed esterna con un panno morbido.
• La polvere e tutto ciò che ostruisce le fessure di areazione, compromette la potenza di raffreddamento del dispositivo. Se necessario, aspirare la polvere dalle fessure di areazione.

In caso di assenza

• Per prima cosa spegnere il dispositivo e poi staccare la spina dalla presa.
• Svuotare il frigorifero.
• Pulire il dispositivo.
• Lasciare il coperchio leggermente aperto per evitare la formazione di condensa, muffa o di odori.

Spostare il dispositivo

• Per prima cosa spegnere il dispositivo e poi staccare la spina dalla presa.
• Svuotare il frigorifero.
  • Fissare con nastro adesivo i componenti rimovibili.
  • Chiudere lo sportello con nastro adesivo.

Consigli per il risparmio energetico

Collocare il frigorifero nel punto più fresco della stanza lontano da dispositivi che producono calore, da tubi di riscaldamento e dalla luce diretta del sole. Assicurarsi che lo sportello sia chiuso correttamente quando il dispositivo è acceso.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile e risoluzione dei problemi
Il dispositivo non funziona.	Il dispositivo non è collegato alla corrente.
	Il dispositivo è spento.
	Il fusibile è bruciato.
Il dispositivo non raffredda abbastanza.	Verificare le impostazioni della temperatura.
	E' necessario impostare una temperatura ambiente inferiore.
	Lo sportello è stato aperto troppo di frequente.
	Lo sportello non è chiuso correttamente.
	La guarnizione dello sportello non sigilla correttamente.
La luce non funziona.	Il dispositivo non è collegato correttamente alla corrente.
	Il fusibile è bruciato.
	La lampadina è guasta.
	L'interruttore della luce è posizionato su "off".
Il dispositivo si accende e si spegne frequentemente.	La temperatura ambiente è più elevata del normale.
	Ci sono troppe bottiglie nel dispositivo.
	Lo sportello è stato aperto troppo spesso.
	Lo sportello non chiude correttamente.
	La temperatura non è impostata correttamente.
	La guarnizione dello sportello non sigilla correttamente.
Vibrazioni Verificare che il dispositivo sia collocato su una superficie piana.
Il dispositivo è molto rumoroso.	Il refrigerante è in circolo. I rumori prodotti sono normali e non indicano alcun malfunzionamento.
	Dopo ogni ciclo di raffreddamento si sente un gorgoglio poiché il refrigerante è in circolo.
	La contrazione e l'estensione delle pareti interne può comportare dei rumori.
	Il dispositivo non è collocato su una superficie piana.
Lo sportello non chiude correttamente.	Il dispositivo non è collocato su una superficie piana.
	Lo sportello è stato invertito e non è stato installato correttamente.
	La guarnizione o il magnete sono danneggiati.
	I ripiani sporgono troppo in avanti.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 2019/2016

Nome o marchio del fornitore: Klarstein
Indirizzo del fornitore: Wallstraße 16, 10179 Berlino, DE
Identificativo del modello: 10034852, 10039913, 10046489
Tipo di apparecchio di refrigerazione:
Apparecchio a bassa rumorosità:		no Tipo	di apparecchio: a libera	installazione
Frigoriferi cantina: sì Altro apparecchio di refrigerazione:			no
Parametri di prodotto generali:
Parametri Valore Parametri Valore
Dimensioni complessive (mm)	Altezza 455		Volume totale (dm ^3 o L)	51Larghezza 592
	Profondità 559
EEI 146,2			Classe di efficienza energetica	G
Emissioni di rumore aereo (dB(A) re 1pW)		42	Classi di emissione di rumore aereo	D
Consumo annuo di energia (kWh/a)		115	Classe climatica	temperato
Temperatura ambiente minima (°C) per la quale l'apparecchio di refrigerazione è adatto		16	Temperatura ambiente massima (°C) per la quale l'apparecchio di refrigerazione è adatto	32
Configurazione invernale		no

Parametri degli scomparti:
Tipo di scomparto		Parametri e valori degli scomparti
		Volume totale (dm3 o l)	Impostazioni ditemperatura raccomandateper unaconservazione ottimale degli alimenti (°C) Tali impostazioni non sono in contra-sto con le condizio-ni di conservazione di cui all'allegato IV, tabella 3	Capacità di congelamento (kg/24 h	Modalità di sbrinamento (sbrinamento automatico = A,sbrinamento manuale = M)
Dispensa no - - - -
Cantina si 51,0 12 - M
Temperatura moderata	no - - - -
Alimenti freschi no - - -
Raffreddamento no - - -
0 stelle o produzionedi ghiaccio	no - - - -
1 stella	no - - - -
2 stelle	no - - - -
3 stelle	no - - - -
4 stelle	no - - - -
Sezione a 2 stelle	no - - - -
Scomparto a temperatura variabile	-	- - - -
Per i frigoriferi cantina
Numero di bottiglie di vino standard			24
Parametri della sorgente luminosa:
Tipo di sorgente luminosa			-
Classe di efficienza energetica			-
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, dove si trovano le informazioni di cui all'allegato II, punto 4, lettera a), del regolamento (UE) 2019/2019 della Commissione: www.klarstein.it

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
