MANUALE UTENTE Guard L1 Performance MIELE

it Istruzioni d'uso aspirapolvere a traino

Istruzioni di sicurezza e avvertenze 79

Descrizione apparecchio 84

Sostenibilità e tutela dell'ambiente 86

Nota relativa alla normativa europea (EU) n. 666/2013 87

Nota relativa alle immagini 87

Presentazione del prodotto 87

Accessori in dotazione 88

3D4U 88

Simboli sul pannello comandi.... 88

Funzione della segnalazione sostituzione sacchetto polvere 88

Funzione della segnalazione sostituzione filtro uscita aria.... 89

Filtro protezione motore.... 89

Avvio 89

Collegare il tubo aspirante flessibile 89

Rimuovere il tubo aspirante flessibile 89

Collegare impugnatura e tubo aspirante flessibile 89

Collegare impugnatura e tubo aspirante 89

Collegare il tubo aspirante e la bocchetta universale commutabile 89

Uso 89

Regolare la lunghezza del tubo telescopico 89

Regolare la bocchetta universale 90

Aspirare i gradini delle scale 90

Estrarre il cavo di alimentazione 90

Avvolgere il cavo 90

Accensione e spegnimento 90

Impostare la potenza aspirante 90

Livelli intermedi di potenza aspirante 91

Prelevare gli accessori 91

Regolare la bocchetta a lancia e per poltrone 2 in 1....91

Utilizzare il pennello per mobili sull'impugnatura EcoComfort (a seconda del modello) 91

Utilizzare il pennello per mobili sull'impugnatura Comfort 2.0 (a seconda del modello) 92

Sospendere il lavoro, trasportare l'aspirapolvere e riporlo.... 92

Parksystem per le pause di lavoro 92

Parksystem per il posizionamento 92

Pulizia e manutenzione.... 93

Fonti di riferimento per accessori 93

Segnalazione sostituzione sacchetto polvere 93

Rimuovere il sacchetto polvere 94

it - Indice

Inserire il sacchetto polvere 94

Attivare la segnalazione sostituzione filtro uscita aria 94

Sostituire il filtro uscita aria AirClean 94

Sostituire il filtro uscita aria AirClean Plus 50, Silence AirClean 50,

Active AirClean 50 e HEPA AirClean 50 95

Cambiare filtro uscita aria 95

Pulire il filtro protezione motore 96

Sostituire gli alzafili 96

Pulire aspirapolvere e accessori.... 97

Risolvere problemi 98

Assistenza tecnica 99

Contatti in caso di guasto 99

Garanzia 99

Accessori su richiesta.... 99

Questo aspirapolvere è conforme alle vigenti norme di sicurezza. Un uso improprio può causare danni a persone e/o cose.

Prima di mettere in funzione per la prima volta l'aspirapolvere, leggere attentamente le istruzioni d'uso. Contengo-no indicazioni importanti per la sicurezza, l'uso e la pulizia e manutenzione dell'aspirapolvere. Si evitano così danni all'apparecchio e rischi per sé e altre persone.

Ai sensi della norma IEC 60335-1, Miele avvisa espressamente che è assolutamente necessario leggere e seguire le informazioni contenute nel capitolo “Avvio” nonché le Indicazioni sulla sicurezza e avvertenze.

Miele non risponde dei danni che derivano dall'inosser- vanza di queste avvertenze.

Conservare con cura le presenti istruzioni d'uso e consegnarle anche a eventuali futuri utenti.

Spegnere sempre l'aspirapolvere dopo l'uso, prima di sostituire gli accessori, prima della pulizia, manutenzione e risoluzione dei problemi. Estrarre la spina dalla presa elettrica.

Uso previsto

Questo aspirapolvere è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi diversi da quelli per i quali è stato progettato. Non è adatto all'uso presso i cantieri.
▶ Questo aspirapolvere è adatto alla pulizia quotidiana di pavimenti duri, non delicati, tappeti e moquette.
▶ Questo apparecchio non è destinato all'impiego in ambienti esterni.
▶ Questo aspirapolvere può essere utilizzato fino a un'altitudine di 4.000 m s.l.m.

Utilizzare l'aspirapolvere solo ed esclusivamente per aspirare oggetti asciutti. Non aspirare persone e animali. Qualsiasi altro impiego o altra modifica non sono ammessi.

Le persone (compresi i bambini) che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza l'aspirapolvere, non devono farne uso senza la sorveglianza e la guida di una persona responsabile.

Bambini

Pericolo di soffocamento! I bambini potrebbero per gio-co avvolgersi nel materiale di imballaggio (ad es. nella pelli-cola) o avvolgervi la testa e soffocare. Tenere lontano dai bambini il materiale d'imballaggio.

Tenere lontano dall'aspirapolvere i bambini al di sotto degli otto anni oppure sorvegliarli costantemente.

I ragazzini più grandi e responsabili (in ogni caso non al di sotto degli otto anni) possono utilizzare l'apparecchio senza sorveglianza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutta sicurezza. È importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.

In ogni caso non permettere loro di effettuare operazioni di pulizia e manutenzione senza sorveglianza.

▶ Sorvegliare i bambini che si trovano nelle immediate vici-nanze dell'apparecchio. Non permettere loro di giocarci.

Sicurezza tecnica

Prima dell'utilizzo, verificare che non ci siano danni visibili sull'aspirapolvere e su tutti gli accessori. Non mettere in funzione un elettrodomestico o dei componenti danneggia-ti.

▶ Confrontare i dati di allacciamento sulla targhetta dati dell'aspirapolvere (tensione di rete e frequenza) con quelli della rete di alimentazione. Questi dati devono assolutamente corrispondere. L'aspirapolvere senza modifiche è adatto a 50 Hz o 60 Hz.

La presa elettrica deve essere protetta da un fusibile da 16 A oppure da 10 A ad azione ritardata.

È possibile il funzionamento temporaneo o permanente su un sistema di alimentazione di energia elettrica autosufficiente o non sincrono alla rete (come reti autonome, sistemi di backup). Requisito per il funzionamento è che il sistema di alimentazione di energia elettrica rispetti le normative EN 50160 o similari.

Le misure di sicurezza previste nell'impianto domestico e per questo prodotto Miele devono essere garantite per funzionalità e procedure anche col funzionamento autonomo oppure non sincrono alla rete oppure sostituite da misure eguali nell'installazione. Come per esempio descritto nella pubblicazione attuale della VDE-AR-E 2510-2.

▶ Eventuali riparazioni all'aspirapolvere in garanzia devono essere effettuate esclusivamente dall'assistenza tecnica autorizzata Miele, altrimenti il diritto alla garanzia per qualsiasi eventuale ulteriore danno decade.

Se il cavo di alimentazione è danneggiato, non mettere in funzione l'aspirapolvere. Un cavo di alimentazione danneggiato deve essere sostituito per intero, tamburo compreso. Per motivi di sicurezza è necessario che la sostituzione sia effettuata dal servizio di assistenza tecnica autorizzato Miele.

Non tirare il cavo per spostare l'aspirapolvere e non sfilare la spina dalla presa tirando il cavo. Non passare il cavo su spigoli appuntiti e non schiacciarlo ad es. sotto le porte. Evitare di passare continuamente sul cavo con l'aspirapolvere. Tutte queste operazioni possono danneggiare il cavo, la spina e la presa e mettere a rischio la sicurezza.

▶ Eventuali riparazioni devono essere effettuate esclusivamente da un tecnico del servizio di assistenza autorizzato Miele. Se le riparazioni non sono state effettuate correttamente, queste possono mettere seriamente in pericolo la sicurezza dell'utente.

Impiego corretto

Non utilizzare l'aspirapolvere senza sacchetto polvere, filtro salvamotore e filtro uscita aria.

Senza sacchetto polvere, non è possibile chiudere il co-perchio del vano polvere. Non agire con forza.

Prima di chiudere il coperchio del vano polvere, accertarsi che il sacchetto polvere sia inserito con un aggancio percettibile.

Non aspirare oggetti ardenti o incandescenti, come sigarette, cenere o carbone apparentemente spenti.

Non aspirare la polvere di toner. Il toner, ad es. delle stampanti o delle fotocopiatrici, può condurre elettricità.

Non aspirare con l'aspirapolvere liquidi e sporco bagna-to. Prima di passare l'aspirapolvere su moquette e/o tappeti lavati o inumiditi, aspettare che siano completamente asciutti.

Non aspirare sostanze facilmente infiammabili o esplosi-ve, né gas; non passare l'aspirapolvere nemmeno in locali dove tali sostanze sono depositate.

Non aspirare all'altezza della testa delle persone.

Pulizia

Non immergere mai l'aspirapolvere e i suoi accessori in acqua. Pulire l'aspirapolvere e gli accessori solamente con un panno asciutto oppure solo leggermente inumidito.

Accessori e pezzi di ricambio

Se è in azione la turbospazzola Miele, non avvicinare le mani al rullo in movimento.
Se si usa l'impugnatura libera, senza tubo né accessori, controllare che non sia danneggiata.
Utilizzare solo sacchetti polvere, filtri e accessori originali con il logo Miele sulla confezione. La casa produttrice può garantire la sicurezza solo per gli accessori originali.
Solo con i pezzi di ricambio originali, Miele dà la garanzia di soddisfare le richieste di sicurezza. Sostituire eventuali pezzi difettosi solo con ricambi originali Miele.
Miele garantisce la fornitura di pezzi di ricambio fino a 15 anni, minimo per 10, dopo l'uscita di gamma dell'aspirapolvere.

Trasporto

L'imballaggio protegge l'elettrodomestico durante il trasporto. Si consiglia di conservare la confezione per eventuali trasporti.

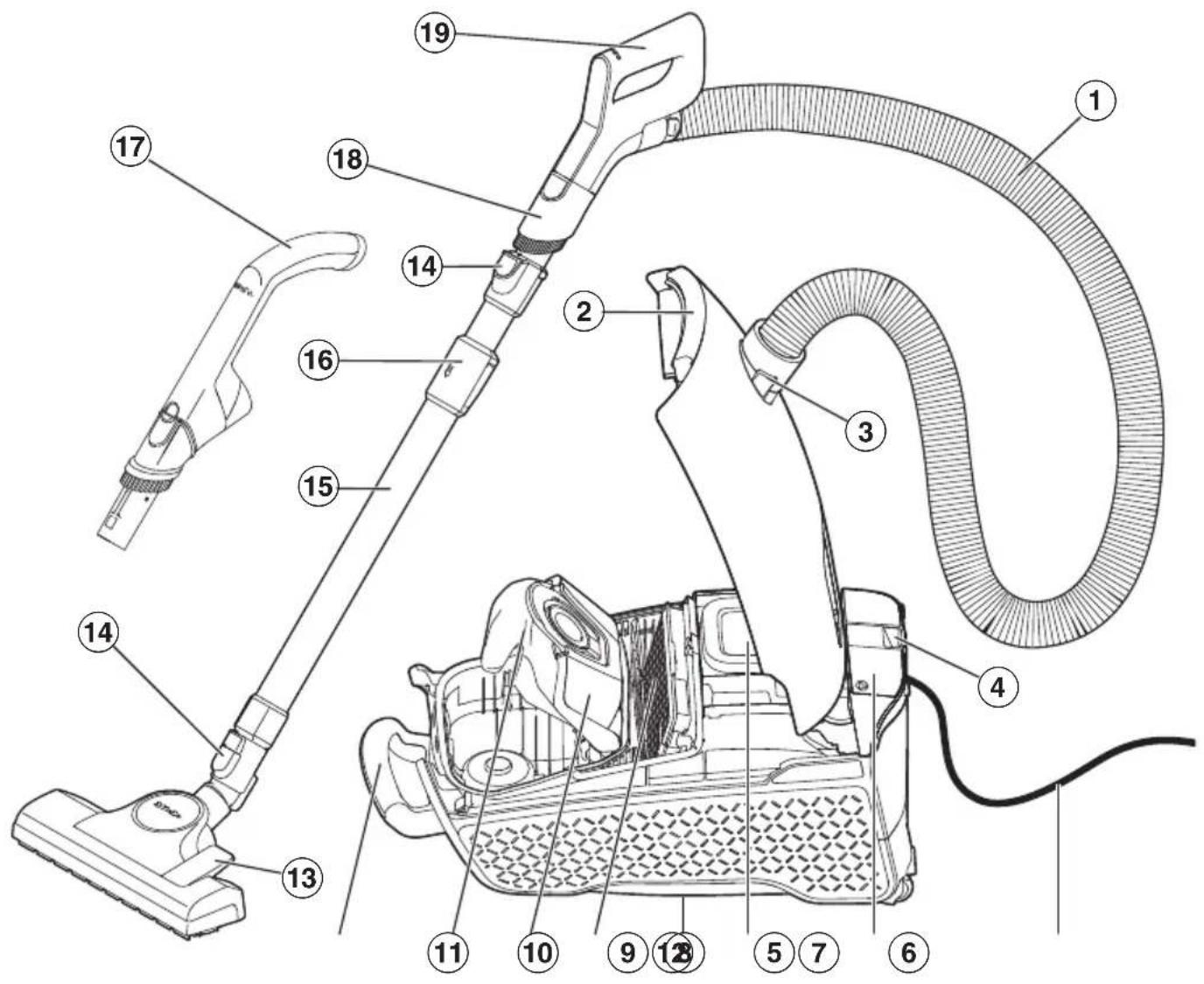

① Tubo aspirante flessibile*
② Tasto di sblocco per coperchio del vano polvere
③ Bocchettone di aspirazione
④ Parksystem per le pause di lavoro
⑤ Cavo di alimentazione con spina
⑥ Vano accessori per bocchetta a lancia e per poltrone 2 in 1
⑦ Pannello comandi
⑧ Parksystem per il posizionamento (lato inferiore dell'aspirapolvere)
⑨ Filtro uscita aria originale Miele*
⑩ Sede per sacchetto polvere
⑪ Sacchetto polvere originale Miele
⑫ Maniglia
⑬ Bocchetta universale*
⑭ Tasti di sblocco
⑮ Tubo telescopico
⑯ Sblocco per il tubo telescopico
⑰ Impugnatura EcoComfort*
⑱ Pennello per mobili estraibile*
⑲ Impugnatura Comfort 2.0*
⑳ Tasti a pedale +/- per impostare la potenza aspirante
⑳ Segnalazione sostituzione sacchetto polvere
⑳ Livelli di potenza
②3 Tasto a pedale On/Off ①
⑳ Segnalazione sostituzione filtro uscita aria
25 Tasto a pedale per l'avvolgimento automatico del cavo Ⓜ ^+

* a seconda del modello i componenti possono essere diversi o non essere in dotazione.

Smaltimento dell'imballaggio

L'imballaggio è pratico e protegge l'apparecchio da eventuali danni di trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, in quanto selezionati secondo criteri di rispetto dell'ambiente e di facilità di smaltimento.

Restituire gli imballaggi al circuito di raccolta dei materiali consente di risparmiare materie prime. Utilizzare centri di raccolta per materiali specifici ed eventuali opzioni di ritiro alternative.

Si consiglia di conservare l'imballaggio per eventuali trasporti.

Smaltimento dei sacchetti pol- vere e dei filtri

I sacchetti polvere e i filtri sono prodotti con materiali ecosostenibili. I filtri possono essere smaltiti con i normali rifiuti domestici. Lo stesso vale per il sacchetto polvere, se non vi sono componenti vietati per i rifiuti domestici.

Smaltimento delle apparecchiature

Le apparecchiature elettriche ed elettroniche contengono spesso materiali utili. Contengono altresì sostanze, composti e componenti che erano necessari per il funzionamento e la sicurezza dell'apparecchiatura stessa. Smaltirli in modo non adeguato o nei rifiuti domestici potrebbe nuocere alla salute e all'ambiente. In nessun caso quindi smaltire queste apparecchiature nei normali rifiuti domestici.

Il simbolo del cassonetto barrato indica che il prodotto deve essere conferito agli idonei centri di raccolta differenziata allestiti dai comuni o dalle società di igiene urbana oppure riconsegnato gratuitamente al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'utente è tenuto a cancellare eventuali dati personali dall'apparecchiatura elettronica da smaltire. L'adeguata raccolta differenziata contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Per la gestione del recupero e dello smaltimento degli eletrodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomestici). Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE), ai sensi del Decr. legisl. 14 marzo 2014, n. 49 in attuazione della Direttiva 2012/19/UE e sui RAEE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche. L'utente è tenuto per legge a rimuovere dalle apparecchiature batterie, accumulatori e lampade esausti e rimovibili, in modo non distruttivo. Conferirli agli idonei centri di raccolta differenziata dove vengono presi in consegna gratuitamente. Accertarsi che fino al momento dello smaltimento l'apparecchiatura sia tenu-ta lontana dai bambini.

Nota relativa alla normativa europea (EU) n. 666/2013

Questo elettrodomestico è un aspirapolvere a uso domestico e, in base ai regolamenti sopra citati, viene classificato come aspirapolvere universale.

Queste istruzioni d'uso e altri dati possono essere scaricati dalla pagina internet di Miele al link www.miele.it.

I consumi energetici annui riportati in base alla normativa sulla scheda tecnica e sull'etichetta energetica descrivono i consumi energetici annui indicativi (kWh per anno), basati su 50 attività di pulizia. I consumi energetici annui effettivi dipendono dalla modalità di utilizzo dell'aspirapolvere.

Tutte le prove e i calcoli previsti dalla normativa menzionata sono stati effettuati conformemente alle seguenti norme armonizzate, di volta in volta vigenti, tenendo in considerazione le linee guida della Commissione europea di settembre 2014 pubblicate in merito alla normativa:

Non tutte le bocchette universali e gli accessori in dotazione all'aspirapolvere sono indicati per la pulizia intensa di tappeti e pavimenti duri come descritto nella normativa. Per rilevare i valori sono state utilizzate la seguente bocchetta universale e la seguente impostazione:

Per i consumi energetici e le classi di efficacia di pulizia su tappeti e moquette e pavimenti duri, nonché per il valore di rumorosità su tappeti e moquette è stata impiegata la bocchetta universale commutabile con setole rientrate (premere il tasto a pedale ◇).

I dati rilevati in base alla normativa fanno riferimento esclusivamente alle combinazioni e alle impostazioni qui indicate della bocchetta universale sui differenti rivestimenti del pavimento.

Per tutte le misurazioni sono stati utilizzati esclusivamente sacchetti polvere, filtri salvamotore e filtri uscita aria originali Miele.

Nota relativa alle immagini

Le immagini indicate nei capitoli sono riportate alla fine delle presenti istruzioni d'uso, nelle pagine pieghevoli.

Presentazione del prodotto

Questo aspirapolvere è adatto alla pulizia quotidiana di pavimenti duri, non delicati, tappeti e moquette.

L'assortimento Miele per la cura dei pavimenti offre gli accessori adatti a molte applicazioni speciali (v. cap. "Accessori su richiesta").

Alcuni modelli sono dotati di serie di una turbospazzola non illustrata.

Alla turbospazzola sono allegate istruzioni d'uso separate.

Accessori in dotazione (Fig. 01)

① Pennello per mobili

Per aspirare superfici non delicate, p.es. tastiere, oppure per aspirare briciole.

Il pennello per mobili è estraibile e può essere utilizzato sul tubo aspirante per aspirare aree difficilmente raggiungibili.

② Bocchetta a lancia e per poltrone 2 in 1

Per aspirare pieghe, fessure e angoli, nonché divani, poltrone, materassi, cuscini, tende, ecc.

3D4U

Con 3D4U, Miele offre inoltre accessori gratuiti, scaricabili per la stampante 3D (www.miele.it, Service, Pezzi di ricambio e Accessori).

Simboli sul pannello comandi

I diversi livelli di potenza sono contrassegnati sull'aspirapolvere da simboli che permettono di individuare immediatamente per quali usi è raccomandata quella potenza.

	Tende, tessuti
	Mobili imbottiti, cuscini
	Tappeti pregiati velour, passatoie, guide
	Pavimenti duri, tappeti e moquet-te molto sporchi

Altri simboli per uso e funzione:

- Diminuzione della potenza aspirante
+ Aumento della potenza aspirante
	Segnalazione sostituzione sacchetto polvere
	Segnalazione sostituzione filtro uscita aria
1	Attivazione/disattivazione
2+	Avvolgimento automatico del cavo

Funzione della segnalazione sostituzione sacchetto polvere

Il funzionamento dell'indicatore è tarato sulla polvere mista: composta da polvere, capelli, lanugine di tappeti, fili, sabbia, ecc.

Se si aspira molta polvere fine, come p.es. polvere di trapanatura, sabbia, eventualmente anche gesso o farina, i pori del sacchetto polvere si possono ostruire rapidamente.

L'indicatore visualizza quindi già "pieno", anche se il sacchetto polvere ancora non lo è. Il sacchetto polvere deve essere quindi sostituito.

Se vengono aspirati molti capelli, lanugine, ecc. l'indicatore reagirà invece solo quando il sacchetto polvere sarà completamente pieno.

Funzione della segnalazione sostituzione filtro uscita aria

La segnalazione sostituzione filtro uscita aria si accende dopo ca. 50 ore di funzionamento, che corrispondono in media a un anno di utilizzo. Sostituire il filtro uscita aria se si accende la spia sull'aspirapolvere. A questo punto verificare anche lo stato di sporco del filtro protezione motore.

La spia deve essere resettata dopo ogni sostituzione del filtro uscita aria e dopo la pulizia eventualmente necessaria del filtro protezione motore. A tale scopo seguire le indicazioni riportate nel capitolo “Pulizia e manutenzione”, par. “Attivazione della segnalazione sostituzione filtro uscita aria”.

Filtro protezione motore

L'aspirapolvere è dotato di serie di un filtro protezione motore Lifetime. Non deve essere sostituito per l'intera durata dell'aspirapolvere.

Avvio

Collegare il tubo aspirante flessibile (Fig. 02)

■ Infilare il bocchettone di aspirazione del tubo aspirante flessibile nell'apertura di aspirazione dell'aspirapolvere fino all'incastro. Far coincidere le guide di inserimento delle due parti.

Rimuovere il tubo aspirante flessibile (Fig. 03)

■ Tenere premuti i tasti di sblocco ai lati del bocchettone di aspirazione e sganciare quest'ultimo dall'apertura di aspirazione.

Collegare impugnatura e tubo aspirante flessibile (Fig. 04)

■ Infilare il raccordo del tubo aspirante flessibile nell'impugnatura fino allo scatto.

Collegare impugnatura e tubo aspirante (Fig. 05)

Inserire l'impugnatura nel tubo aspirante fino allo scatto. Far coincidere le guide di inserimento delle due parti.

■ Per sganciare i componenti, premere il tasto di sblocco e staccare l'impu-gnatura dal tubo aspirante facendola ruotare leggermente.

Collegare il tubo aspirante e la bocchetta universale commutabile (Fig. 06)

■ Infilare il tubo aspirante nella bocchetta universale, ruotandolo verso destra e verso sinistra finché si incastra.

■ Per sganciare i componenti, premere il tasto di sblocco e staccare il tubo aspirante dalla bocchetta universale con una leggera rotazione.

Uso

Regolare la lunghezza del tubo telescopico (Fig. 07)

Il tubo telescopico si compone di 2 tubi, l'uno inserito nell'altro, che per aspirare possono essere estratti alla lunghezza rispettivamente più comoda.

■ Afferrare lo sblocco e regolare il tubo telescopico alla lunghezza desiderata.

Regolare la bocchetta universale (Fig. 08 + 09)

A seconda del modello l'aspirapolvere è dotato di una delle bocchette raffigurate.

Attenersi sempre in primo luogo alle indicazioni per la pulizia e la cura del pavimento/rivestimento fornite dal relativo produttore.

Pulire pavimenti duri, piani e non delicati dotati di fughe con le setole estratte:

■ Premere il tasto a pedale 📂.

Pulire tappeti e moquette con le setole rientrate:

■ Premere il tasto a pedale ◇.

Se la bocchetta universale scorre con difficoltà, ridurre la potenza aspirante finché la bocchetta scorre più facilmente (v. par. “Impostare la potenza aspirante”).

Aspirare i gradini delle scale (Fig. 10)

Pericolo di ferimento se l'aspirare cade.

L'aspirapolvere che cade dalle scale può ferire.

Per motivi di sicurezza, aspirare i gradini partendo sempre dal più basso e salire.

La bocchetta universale commutabile è adatta per aspirare le scale.

Estrarre il cavo di alimentazione (Fig. 11)

■ Estrarre il cavo fino alla lunghezza desiderata.
■ Inserire la spina nella presa.

Danni a causa del surriscalda- ).

Il cavo di alimentazione può surriscal- darsi con l'uso prolungato.

Estrarre completamente il cavo di alimentazione in caso di uso più lungo di 30 minuti.

Avvolgere il cavo (Fig. 12)

■ Estrarre la spina dalla presa elettrica.
■ Premere brevemente il tasto a pedale per l'avvolgimento automatico del cavo.

Il cavo si avvolge completamente.

È possibile interrompere l'avvolgimento del cavo in qualsiasi punto.

■ Durante l'avvolgimento tirare breve- mente il cavo.

Accensione e spegnimento (Fig. 13)

■ Premere il tasto a pedale On/Off ①.

Impostare la potenza aspirante (Fig. 14)

È possibile adattare la potenza aspirante dell'aspirapolvere in base alla situazione. Riducendo la potenza aspirante si abbassa anche notevolmente la forza di scorrimento sulla bocchetta universale.

Il livello di potenza selezionato s'illumina di giallo.

Al primo avvio l'aspirapolvere si accende al massimo livello di potenza.

Le volte successive, l'aspirapolvere si accende all'ultimo livello di potenza selezionato.

■ Premere il tasto a pedale +, se si desidera aumentare la potenza aspirante.
■ Premere il tasto a pedale -, se si desidera ridurre la potenza aspirante.

Se si utilizza la bocchetta commutabile e questa aderisce troppo al pavimento, ridurre la potenza aspirante così da aumentarne la scorrevolezza.

Livelli intermedi di potenza aspirante

È possibile personalizzare la potenza aspirante dell'aspirapolvere regolando-la in base alla potenza desiderata, discostandosi dai livelli di potenza pre-impostati.

Per adattare la potenza aspirante alle proprie esigenze, procedere come segue:

■ Tenere premuto il tasto a pedale + o -.
Il simbolo del livello di potenza attualmente selezionato inizia a lampeggiare.
■ Tenere premuto il tasto a pedale + o - fino a raggiungere la potenza aspirante desiderata. Il simbolo del livello di potenza preimpostato che si avvicina di più al livello intermedio di potenza aspirante lampeggia di conseguenza.
■ Rilasciare il tasto a pedale.

Se trascorrono 5 secondi senza aver premuto alcun tasto, il livello intermedio di potenza aspirante viene memorizzato al livello di potenza immediatamente più basso/più alto indicato.

Al successivo utilizzo l'aspirapolvere si accende al livello intermedio di potenza aspirante salvato. Selezionando uno dei 4 livelli di potenza indicati si cancella il salvataggio.

Prelevare gli accessori (Fig. 15)

■ Premere sulla tacca del vano accessori

Si apre il vano accessori.

■ Estrarre la bocchetta a lancia e per poltrone combinata.
■ Chiudere il vano accessori, premendo il coperchio.

Regolare la bocchetta a lancia e per poltrone 2 in 1

L'aspirapolvere è dotato di serie di una bocchetta a lancia e per poltrone combinata.

Bocchetta a lancia (Fig. 16)

Una volta estratta dal vano accessori, la bocchetta a lancia e per poltrone 2 in 1 è adatta per aspirare pieghe, fessure e angoli.

Bocchetta poltrone (Fig. 16)

■ Premere il tasto di sblocco della bocchetta a lancia e per poltrone 2 in 1 e inclinare la bocchetta poltrone sopra la guida, finché la bocchetta poltrone s'incastra percettibilmente.
Al termine del processo di aspirazione premere il tasto di sblocco e riportare la bocchetta poltrone in posizione iniziale. Inclinare la bocchetta a lancia e per poltrone 2 in 1 finché il tasto di sblocco s'incastra percettibilmente.

Utilizzare il pennello per mobili sull'impugnatura EcoComfort (a seconda del modello) (Fig. 17)

■ Premere il tasto di sblocco del pennello e spingerlo nella guida finché s'incastra percettibilmente.
■ Al termine del processo di aspirazione premere il tasto di sblocco e spingerlo nella posizione di partenza, finché s'incastra percettibilmente.

Utilizzare il pennello per mobili sull'impugnatura Comfort 2.0 (a seconda del modello)

■ Premere il tasto di sblocco del pennello e spingerlo nella guida finché s'incastra percettibilmente. (Fig. 18)
■ Premere il tasto di sblocco e ruotare il pennello di lato. (Fig. 19)
Far scorrere il pennello sulla guida verso il basso, finché si stacca dall'impugnatura. (Fig. 19)
Inserire il pennello nel tubo aspirante, finché si aggancia in modo percettibile. (Fig. 20)

Al termine del processo di aspirazione

■ Premere il tasto di sblocco ed estrarre il pennello di lato dal tubo aspirante.
■ Spostare il pennello indietro nell'impugnatura Comfort 2.0, finché si aggancia in modo percettibile.
■ Portare il pennello in posizione iniziale per poter reinserire l'impugnatura nel tubo aspirante.

Sospendere il lavoro, trasportare l'aspirapolvere e riporlo

Parksystem per le pause di lavoro (Fig. 21)

Per brevi pause di lavoro, il tubo aspirante può essere comodamente agganciato all'aspirapolvere in verticale.

⚠️ Pericolo di ferimento se l'aspirapolvere si ribalta. Non utilizzare il Parksystem, se l'a-spirapolvere si trova su una superficie inclinata, p.es. su una rampa.

■ Infilare la bocchetta con il gancio posteriore nel Parksystem.

Parksystem per il posizionamento (Fig. 22)

Per trasportare o riporre l'apparecchio è possibile agganciare comodamente il tubo aspirante all'aspirapolvere in verticale.

⚠️ Pericolo di scossa elettrica a causa della tensione di rete. Con l'aspirapolvere spento è comunque presente tensione di rete. Spegnere sempre l'aspirapolvere dopo l'uso. Estrarre la spina dalla presa elettrica.

■ Riporre l'aspirapolvere in posizione verticale.
■ Accorciare completamente il tubo telescopico.
■ Infilare la bocchetta con l'apposito gancio dall'alto nel supporto laterale sul lato inferiore dell'aspirapolvere.

Ora l'aspirapolvere può essere trasportato e riposto comodamente.

Pulizia e manutenzione

⚠️ Pericolo di scossa elettrica a causa della tensione di rete.

Con l'aspirapolvere spento è comunque presente tensione di rete.

Estrarre la spina dalla presa elettrica prima di qualsiasi intervento di pulizia e manutenzione.

Il sistema di filtri Miele si compone di tre accessori:

• Sacchetti polvere originali Miele (tipo TU)
• Filtro uscita aria originali Miele
• Filtro salvamotore

Per garantire la perfetta potenza aspirante dell'aspirapolvere, sostituire il sacchetto polvere e il filtro uscita aria con regolarità.

Si consiglia di utilizzare accessori originali con il logo Miele sulla confezione. Solo in questo modo si sfruttano appieno sia la potenza aspirante dell'aspirapolvere che il volume del sacchetto polvere.

I sacchetti polvere con il logo Miele apposto sulla confezione non sono prodotti in carta o materiali simili, né tantomeno dispongono di una piastra in cartone. In questo modo si ottengono durata e sicurezza.

Si tenga presente che malfunzionamenti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logo Miele sulla confezione, sono esclusi dalla copertura di garanzia.

Fonti di riferimento per accessori

È possibile acquistare gli accessori originali Miele nello shop online, presso l'assistenza tecnica Miele o dal proprio rivenditore specializzato Miele.

Gli accessori originali Miele si riconoscono dal logo Miele sulla confezione.

Ogni confezione di sacchetti polvere originali Miele contiene quattro sacchetti polvere e un filtro uscita aria AirClean. Le confezioni grandi Original Miele contengono 16 sacchetti polvere, quattro filtri uscita aria AirClean.

Per l'acquisto successivo di filtri uscita aria originali Miele si vedano le denominazioni di vendita nel capitolo "Accessori su richiesta", par. "Filtri".

Segnalazione sostituzione sacchetto polvere (Fig. 23)

Sostituire il sacchetto polvere quando s'illumina la segnalazione sostituzione sacchetto polvere.

I pori ostruiti riducono la potenza aspirante dell'aspirapolvere.

Smaltire i sacchetti polvere pieni. Non utilizzare più volte il sacchetto polvere.

Verificare il grado di saturazione del sacchetto

■ Agganciare la bocchetta universale commutabile.
■ Accendere l'aspirapolvere e imposta-re la massima potenza aspirante.
■ Sollevare leggermente la bocchetta dal pavimento.

Rimuovere il sacchetto polvere (Fig. 25)

■ Tenere premuti i tasti di sblocco ai lati del bocchettone di aspirazione e sganciare il bocchettone dall'apertura di aspirazione. (Fig. 03)
■ Premere il tasto di sblocco nell'incavo e aprire il coperchio del vano polvere fino allo scatto verso l'alto. (Fig. 24)
■ Sollevare la sede per sacchetto polvere con una mano.
■ Estrarre il sacchetto polvere con l'altra mano, afferrandolo per la linguetta. (Fig. 25)

Il nottolino di arresto acquamarina si solleva.

Il nottolino di arresto acquamarina impedisce che il coperchio del vano polvere venga chiuso quando non è inserito un sacchetto polvere. Non agire con forza.

Inserire il sacchetto polvere (Fig. 26)

■ Sollevare la sede per sacchetto polvere con una mano.
■ Con l'altra mano inserire il nuovo sacchetto polvere fino alla battuta d'arresto nella sede per sacchetto polvere sollevata. Lasciare piegato il sacchetto polvere, così come lo si preleva dalla confezione.

Accertarsi che la piastra di sostegno del sacchetto polvere scorra completamente nella guida su entrambi i lati (v. lente d'ingrandimento).

Il nottolino di arresto acquamarina si chiude finché s'incastra percettibilmente.

■ Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo attenzione a non impigliare il sacchetto polvere.
■ Infilare il bocchettone di aspirazione del tubo aspirante flessibile nell'apertura di aspirazione dell'aspirapolvere finché s'incastra percettibilmente. Far coincidere le guide di inserimento delle due parti. (Fig. 02)

Attivare la segnalazione sostituzione filtro uscita aria (Fig. 27)

Sostituire il filtro uscita aria quando s'il-lumina la segnalazione sostituzione filtro uscita aria sull'aspirapolvere. A questo punto deve essere controllato anche lo stato di sporco del filtro protezione motore, v. par. "Pulire filtro protezione motore".

Resettare la spia dopo ogni sostituzione del filtro uscita aria. L'aspirapolvere deve essere acceso.

■ Premere il tasto a pedale + per 3 secondi.

La spia di servizio si spegne e riprende il conteggio.

Il reset della spia è possibile solo se la spia è già accesa, non è però possibile nell'intervallo di tempo intermedio.

Sostituire il filtro uscita aria AirClean (Fig. 28–30)

Assicurarsi che sia sempre inserito un solo filtro uscita aria.

■ Aprire il coperchio del vano polvere. (Fig. 24)

Se si vuole usare un filtro uscita aria AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oppure HEPA AirClean 50, v. quanto riportato al par. “Cambiare filtro uscita aria”.

■ Sbloccare la griglia filtro in avanti e rimuoverla verso l'alto. (Fig. 28)
■ Premere lo sblocco della griglia filtro e aprirla. (Fig. 29)
■ Estrarre il filtro uscita aria AirClean consumato afferrandolo sulle due superfici pulite.
■ Inserire correttamente il nuovo filtro uscita aria AirClean. (Fig. 29)
■ Chiudere la griglia filtro finché s'incastra percettibilmente.
■ Reinserire correttamente la griglia filtro verso il basso. (Fig. 30)
■ Spingere all'indietro la griglia filtro su entrambi i lati finché s'incastra percettibilmente. (Fig. 30)

⚠️ Danni causati dallo sporco presente nel vano polvere.

Se il sacchetto polvere non è agganciato correttamente, possono giunge-re grandi quantità di polvere nel vano polvere e danneggiare i componenti. Prima di chiudere il coperchio del va-no polvere, accertarsi che il sacchet-to polvere sia inserito e che il nottolino di arresto sia chiuso.

■ Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo attenzione a non impigliare il sacchetto polvere.

Sostituire il filtro uscita aria AirClean Plus 50, Silence AirClean 50, Active AirClean 50 e HEPA AirClean 50 (Fig. 31 + 32)

Assicurarsi che sia sempre inserito un solo filtro uscita aria.

■ Aprire il coperchio del vano polvere. (Fig. 24)

Se si vuole usare un filtro uscita aria AirClean v. quanto riportato al capitolo "Cambiare filtro uscita aria".

■ Sfilare il filtro uscita aria in avanti e rimuoverlo verso l'alto. (Fig. 31)
Inserire correttamente il nuovo filtro uscita aria verso il basso e spingerlo all'indietro finché s'incastra sui due lati. (Fig. 32)

⚠️ Danni causati dallo sporco presente nel vano polvere.

Se il sacchetto polvere non è agganciato correttamente, possono giunge-re grandi quantità di polvere nel vano polvere e danneggiare i componenti. Prima di chiudere il coperchio del va-no polvere, accertarsi che il sacchet-to polvere sia inserito e che il nottolino di arresto sia chiuso.

■ Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo attenzione a non impigliare il sacchetto polvere.

Cambiare filtro uscita aria (Fig. 33)

Assicurarsi che sia sempre inserito un solo filtro uscita aria.

Il filtro uscita aria in dotazione varia a seconda del modello di aspirapolvere: a AirClean

b AirClean Plus 50 (azzurro)

c Silence AirClean 50 (grigio)

d Active AirClean 50 (nero)

e HEPA AirClean 50 (bianco)

Da tenere presente quando si cambia tipo di filtro

1. Se anziché il filtro uscita aria a si desidera utilizzare un filtro uscita aria b, c, d o e estrarre anche la griglia filtro e inserire il rispettivo nuovo filtro uscita aria.
2. Se anziché un filtro uscita aria b, c, d o e s'inserisce un filtro uscita aria a, allora bisogna inserire anche la griglia filtro (Fig. 29), v. capitolo "Accessori su richiesta", par. "Filtri".

Pulire il filtro protezione motore (Fig. 34 + 35)

■ Aprire il coperchio del vano polvere. (Fig. 24)
■ Rimuovere il sacchetto polvere. (Fig. 25)
■ Sbloccare il filtro protezione motore in avanti e rimuoverlo verso l'alto dal vano polvere. (Fig. 34)

⚠️ Danni causati da errori di pulizia. Il filtro protezione motore si può danneggiare e perdere la sua efficacia. Non pulire il filtro protezione motore con acqua. Non utilizzare oggetti appuntiti o taglienti per pulirlo.

■ Pulire il filtro protezione motore con un panno asciutto o un pennello.
Inserire correttamente le cerniere del filtro protezione motore negli incavi delle cerniere nel vano polvere e bloccare il filtro protezione motore finché scatta percettibilmente. (Fig. 35)

■ Inserire il sacchetto polvere nella sede per sacchetto polvere, finché il nottolino di arresto è chiuso in modo definitivo. (Fig. 26)
■ Chiudere il coperchio del vano polvere fino allo scatto del blocco, facendo attenzione a non impigliare il sacchetto polvere.

Sostituire gli alzafili (Fig. 36)

(non possibile per modelli con bocchetta universale FlexTeQ/AllFloor)

Gli alzafili sull'estremità della bocchetta universale si possono sostituire. Sostituire gli alzafili quando il feltro è liso.

■ Facendo leva, estrarre le fasce alzafili. Utilizzare a tale scopo p.es. un caccia-vite piatto.
■ Sostituire gli alzafili consumati con quelli nuovi.

I pezzi di ricambio si possono richiedere al servizio di assistenza tecnica autorizzato Miele o ai rivenditori specializzati Miele.

Pulire aspirapolvere e accessori

⚠️ Pericolo di scossa elettrica a causa della tensione di rete.

Con l'aspirapolvere spento è comunque presente tensione di rete.

Estrarre la spina dalla presa elettrica prima di qualsiasi intervento di pulizia.

⚠️ Pericolo di scossa elettrica a causa della tensione di rete.

Se l'umidità penetra nell'aspirapolvere c'è pericolo di scossa elettrica.

Non immergere mai l'aspirapolvere in acqua.

Le parti e gli accessori in plastica dell'aspirapolvere possono essere puliti con un apposito prodotto per plastica, reperibile in commercio.

⚠️ Danni causati da detergenti non adatti.

Tutte le superfici si graffiano facilmente. Tutte le superfici possono subire anche alterazioni di colore o decolorazioni se si trattano con detergenti non adatti.

Non utilizzare mai prodotti abrasivi, pulitori per vetro o detersivi universali e prodotti per la pulizia contenenti oli.

Pulire il vano polvere

Pulire il vano polvere con un secondo aspirapolvere o con un panno asciutto o un pennello per la polvere.

Pulire anche il lato inferiore del coper- chio del vano polvere.

Risolvere problemi

La maggior parte dei guasti che si verificano durante l'uso quotidiano dell'apparecchio può essere eliminata personalmente, senza difficoltà. In molti casi è possibile risparmiare tempo e costi senza doversi necessariamente rivolgere all'assistenza tecnica.

Sotto www.miele.it/c/service-10.htm si possono leggere le informazioni relative alla risoluzione autonoma di guasti.

Le tabelle che seguono sono un aiuto per individuare e possibilmente eliminare le cause dei guasti.

Pericolo di scossa elettrica a causa della tensione di rete.

Con l'elettrodomestico spento è comunque presente tensione di rete.

Estrarre la spina dalla presa elettrica prima di qualsiasi intervento.

Problema Causa e rimedio

L'aspirapolvere si spe-gne da solo.

Se l'aspirapolvere si scalda troppo, un limitatore di temperatura lo spegne.Il guasto può verificarsi se p.es. un oggetto volumino-so ostruisce le vie di aspirazione, il sacchetto polvere è pieno od ostruito da polvere fine o se il filtro prote-zione motore/filtro uscita aria è molto sporco.■Spegnere l'aspirapolvere con il tasto a pedale On/Off ➀ e staccare la spina dalla presa elettrica.Una volta rimossa la causa, aspettare ca. 20–30 minuti prima di riaccendere e riutilizzare l'aspirapolvere, in modo che si raffreddi.

Assistenza tecnica

Sotto www.miele.it/c/service-10.htm si possono leggere le informazioni relative alla risoluzione autonoma di guasti e ai pezzi di ricambio Miele.

Contatti in caso di guasto

In caso di guasti che non si è in grado di risolvere da soli, contattare il negozio specializzato Miele o il servizio di assistenza tecnica Miele.

I contatti dell'assistenza tecnica Miele si trovano in fondo alle presenti istruzioni.

Garanzia

La durata della garanzia prevista dalla legislazione vigente è di 2 anni.

Ulteriori informazioni si trovano nelle condizioni di garanzia allegate.

Accessori su richiesta

Attenersi sempre in primo luogo alle indicazioni per la pulizia e la cura del pavimento/rivestimento fornite dal relativo produttore.

Si tenga presente che guasti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logo Miele sulla confezione, sono esclusi dalla copertura di garanzia.

È possibile ordinare questi e altri prodotti nello shop online di Miele, presso il servizio di assistenza tecnica Miele oppure da un rivenditore specializzato Miele.

Alcuni modelli hanno in dotazione già di serie uno o più dei seguenti accessori.

Bocchette / Spazzole

Bocchetta universale AllFloor (SBD AF)

La bocchetta universale piatta è particolarmente adatta alla pulizia sotto mobili piani. È inoltre particolarmente silenziosa, leggera e si distingue per la capacità di aspirare sporco grossolano.

Turbospazzola TurboTeQ (STB 305-3)

Per aspirare fili e capelli da moquette e tappeti a pelo corto.

Con setole naturali, per aspirare superfici dure e piane e nicchie strette.

Con setole naturali, per aspirare velocemente ampie superfici dure e piane e nicchie strette.

Altri accessori

Turbospazzola a mano Turbo Mini (STB 101)

Per aspirare imbottiti, materassi e sedili d'auto.

Spazzola universale (SUB 20)

Per spolverare libri, mensole e simili.

Spazzola a lamelle / spazzola per termosifoni (SHB 30)

Per aspirare tra gli elementi del radiatore, in fessure o interstizi.

Bocchetta per materassi (SMD 10)

Per aspirare comodamente materassi, poltrone con pieghe e fessure.

Bocchetta a lancia, 300 mm (SFD 10)

Bocchetta a lancia molto lunga per aspirare fessure, angoli, pieghe.

Bocchetta a lancia, 560 mm (SFD 20)

Bocchetta a lancia flessibile per aspirare interstizi poco accessibili.

Bocchetta per poltrone XL (SPD 20)

Bocchetta per poltrone larga per aspirare poltrone, materassi, cuscini.

Filtri

Filtro aria in uscita AirClean Plus 50 (SF-AP 50)

Per un filtraggio efficace e un'aria ambiente particolarmente pulita.

Filtro aria in uscita Silence AirClean 50 (SF-SA 50)

Per aumentare sensibilmente la silenziosità dell'aspirapolvere.

Filtro aria in uscita Active AirClean 50 (SF-AA 50)

Per ridurre in modo sensibile gli odori sgradevoli. Ideale in presenza di animali domestici o fumatori.

Filtro aria in uscita HEPA AirClean 50 (SF-HA 50)

Per l'efficace filtraggio di polvere fine e allergeni. Ideale per le persone allergiche alla polvere di casa.

Griglia filtro

Serve se anziché il filtro aria in uscita AirClean Plus, Silence AirClean, Active AirClean o HEPA AirClean si vuole utiliz-zare un filtro aria in uscita AirClean.

Strada di Circonvallazione, 27

39057 S. Michele-Appiano (BZ)

E-mail: [e-mail]

www.miele.it

Luxembourg:

Miele S.à r.l.
