MANUALE UTENTE ML-2323 Dörr

Manuale di istruzioni SCATOLA LUMINOSA A LED

GRAZIE per aver scelto questo prodotto di qualità DÖRR.

Si prega di leggere il manuale di istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso.

Conservare il manuale di istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano questo dispositivo, fa si che questo manuale di istruzioni sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispositivo in caso di vendita.

DÖRR non è responsabile per danni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avvertenze di sicurezza.

01 | SUGGERIMENTI PER LA SICUREZZA

- Solo per illuminazione a scopo fotografico. Non è indicato per illuminare una stanza in maniera definitiva.

- Funziona solo con il cavo USB in dotazione scollegare la scatola luminosa da PC dopo l'uso.

- Proteggere il prodotto dalla pioggia, umidità, la luce del sole diretto e temperature estremi.

- Non utilizzare o toccare il dispositivo con le mani bagnate.

- Proteggere il prodotto da urti e cascate.

- Non tentare di riparare il dispositivo da soli. Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.

- Le lampade LED non possano essere sostituite.

- Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo sotto supervisione.

- Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il dispositivo genera campi magnetici.

- Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento mantenere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.

- Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo. Assicurati di spegnere il dispositivo prima di pulirlo!

- Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.

- Se il dispositivo è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incaricati dello smaltimento dei rifiuti.

02 | DESCRIZIONE PRODOTTO

Le scatole luminose a LED DÖRR ML-2323 e ML-4040 forniscono un'illuminazione uniforme e priva di ombre quando si fotografano prodotti e altri oggetti.

03 | CARATTERISTICHE

• 2 strisce LED con LED ultra luminosi e di lunga durata (5500K)
- Scatola luminosa pieghevole in materiale robusto fatto di materiale Polipropilene "PP-banner"
- Il fissaggio a scatto assicura un montaggio stabile
- Sfondo di gomma piuma resistente alle pieghe in bianco e nero
- Assemblaggio facile e veloce
- Compatto e occupa poco spazio
- Fornito con cavo USB

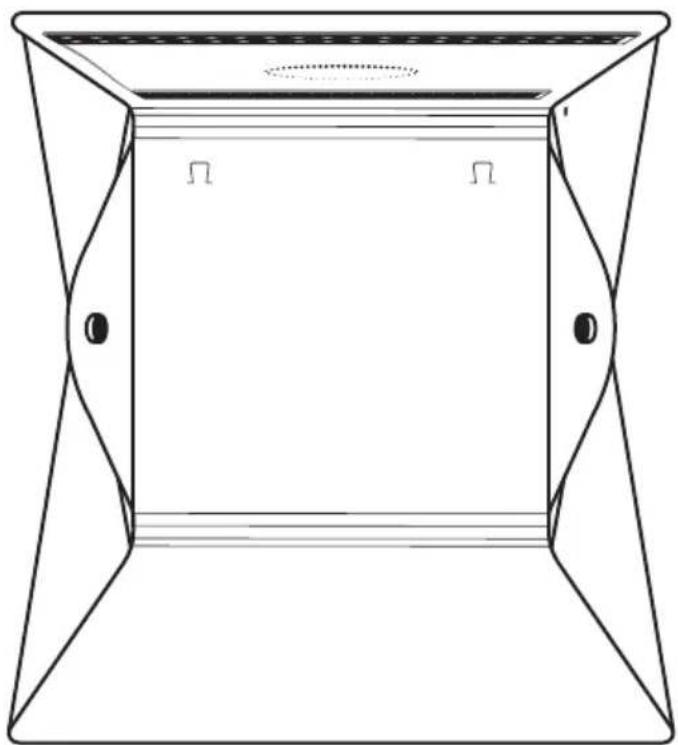

04 | NOMENCLATURA

01 Bottoni a pressione
02 Strisce di LED

03 Sospensioni per lo sfondo
04 Cavo USB con:

05 Sfondo in gomma piuma con sospensione

Solo modello Maxi ML-4040:

06 Apertura (∅ 11 cm) con coperchio

06 Ω Ω

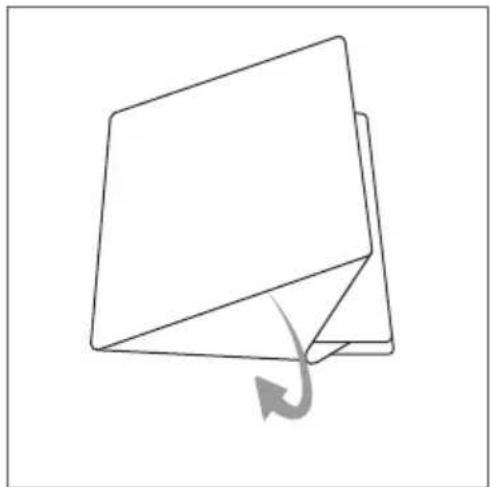

Estrarre i pannelli laterali con attenzione

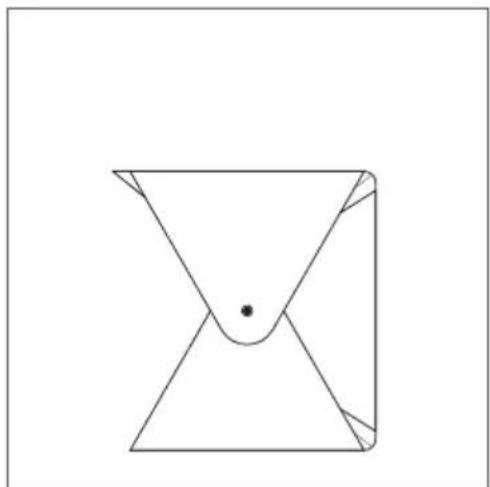

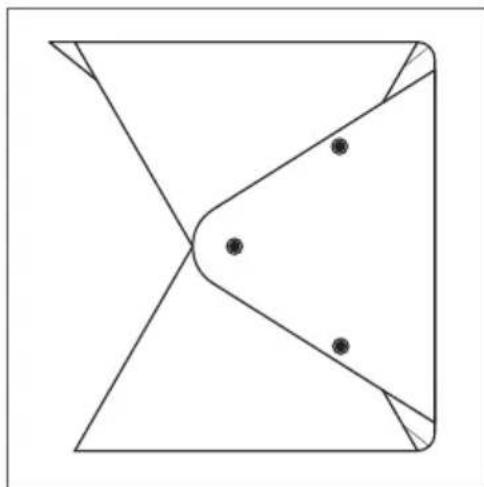

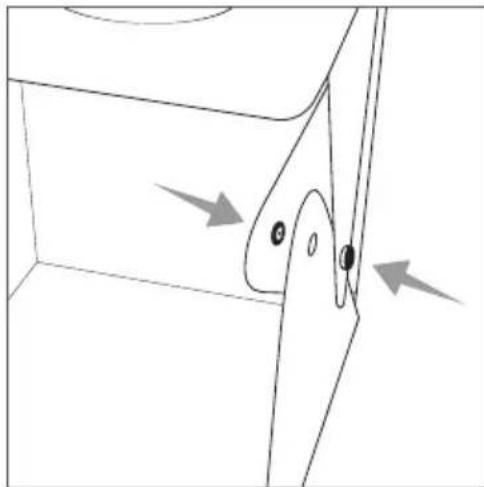

Chiudere le parti laterali con i bottoni a pressione (01) come mostrato.

ATTENZIONE: aprire e chiudere i pulsanti con attenzione — non strapparli!

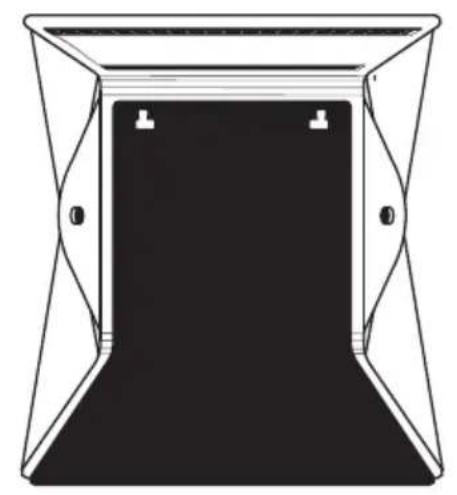

Attaccata lo sfondo in gomma

06 | UTILIZZO

1. Accendere il PC e attendere che il sistema sia completamente avviato.
2. Inserire la spina Micro USB (04a) nelle porte Micro USB delle strisce LED (02).
3. Collegare la spina USB-A (04b) in una porta USB libera sul tuo PC. Quando la connessione viene fatta correttamente, le strisce LED si accendono.

Solo modello Maxi ML-4040:

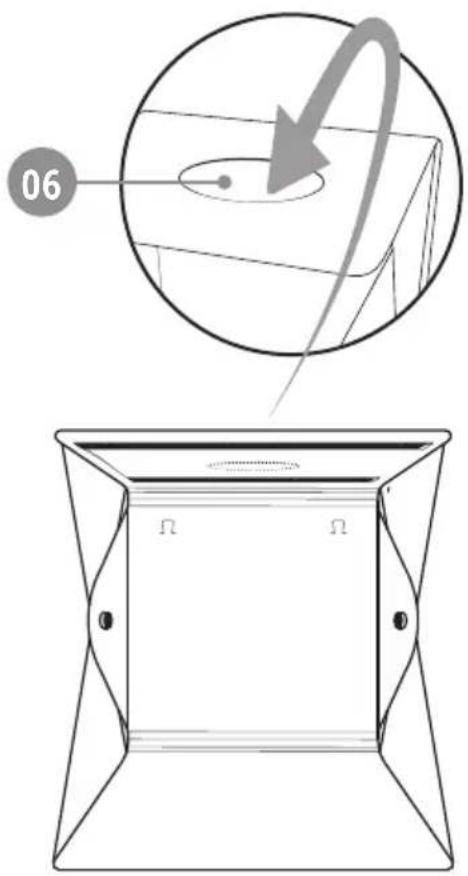

Per fotografare un oggetto dall'alto, rimuovere il coperchio e scattare una foto attraverso l'apertura (06).

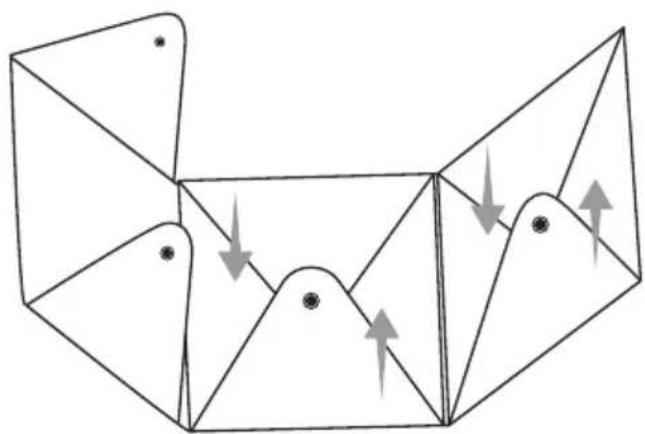

07 | PIEGARE

Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfi bra morbido, leggermente umido per pulire le parti esterne del dispositivo. Assicuratevi che il dispositivo sia spento e non più collegato all'alimentazione prima di pulirlo! Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo dispositivo non è un giocattolo — tenere fuori dalla portata dei bambini. Tenere lonta-no da animali domestici.

09 | SPECIFICHE TECNICHE

	Mini ML-2323 Maxi ML-4040
Numero dei LED	2x strisce LED ognuna con 20 LED	2x strisce LED ognuna con 35 LED
Potenza del LED 2x 5 W 2x 5 W
Temperatura colore circa	5500 K (Luce del giorno)	5500 K (Luce del giorno)
Luminosità circa. 800 Lumen 1400 Lumen
Voltaggio 5 V 5 V
Alimentazione elettrica USB 5V 1A USB 5V 1A
Lunghezza cavo USB circa.	95 cm 95 cm
Materiale scatola luminosa	Polipropilene	Polipropilene
Dimensione circa.	23 x 23,5 x 22 cm	40 x 41 x 41,5 cm
Dimensione di trasporto circa.	23 x 23,5 x 2 cm	40 x 41 x 3 cm
Peso circa.	218 g	925 g

10 | CONTENUTO

Mini ML-2323	Maxi ML-4040
1x Scatola luminosa con2 strisce LED1x Sfondo bianco in gomma piuma1x Sfondo nero in gomma piuma1x Cavo USB1x Copertura antipolvere1x Manuale di istruzione	1x Scatola luminosa con2 strisce LED1x Sfondo bianco in gomma piuma1x Sfondo nero in gomma piuma1x Cavo USB1x Borsa1x Manuale di istruzione

11 | SMALTIMENTO, MARCHIO CE

11.1 INFORMAZIONI RAEE

La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale di questa direttiva è quello di evitare di creare rifi uti elettronici. Riciclaggio e altre forme di recupero dei rifi uti dovrebbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione signifi ca che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifi uti domestici. Siete responsabili di smaltire tutti i rifi uti elettronici o elettrici presso i punti di raccolta specifi ci. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo signifi cativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi alle autorità locali, le società di gestione dei rifi uti, il rivenditore o il produttore di questo dispositivo.

Questo prodotto è conforme alla direttiva europea RoHS per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche e relativi emendamenti.

11.3 CE MARCHIO CE

La marcatura CE è conforme agli standard europei e indica che il prodotto soddisfa i requisiti delle direttive UE applicabili.
