MANUALE UTENTE TWGL5E501 ELECTROLUX

Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.

Nel nostro intento di essere sostenibili stiamo riducendo le risorse cartacee e forniamo manuali d'uso completi online. È possibile accedere al manuale d'uso completo all'indirizzo electrolux.com/manuals

Ricevi consigli per l'uso, scarica i nostri opuscoli, elimina eventuali anomalie, ottierni informazioni sull'assistenza tecnica e la riparazione su electrolux.com/support

Acquista accessori, materiali di consumo e ricambi originali per la tua apparecchiatura su electrolux.com/shop

Con riserva di modifiche.

INDICE

1. INFORMAZIONI PER LA SICUREZZA....65
2. ISTRUZIONI DI SICUREZZA....69
3. DESCRIZIONE DEL PRODOTTO....71
4. DATI TECNICI....73
5. PANNELLO DEI COMANDI....73
6. PROGRAMMA....75
7. OPZIONI....77
8. IMPOSTAZIONI....79
9. PRIMA DI UTILIZZARE L'APPARECCHIATURA PER LA PRIMA VOLTA.. 80
10. UTILIZZO QUOTIDIANO....81
11. CONSIGLI E SUGGERIMENTI....85
12. CURA E PULIZIA....85
13. RISOLUZIONE DEI PROBLEMI.... 89
14. VALORI DI CONSUMO....92
15. GARANZIA....94
16. CONSIDERAZIONI SULL'AMBIENTE.... 94

1. INFORMAZIONI PER LA SICUREZZA

Prima di iniziare, leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura.

I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro; inoltre, scaricare la versione completa disponibile online.

Avvertenza: Rischio di incendio / Materiali infiammabili.

L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.
• Non consentire ai bambini di giocare con l'apparecchio.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani dall'apparecchiatura quando la porta è aperta.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

- Questa apparecchiatura è destinata esclusivamente all'asciugatura di bucato domestico idoneo per l'asciugatrice.

- Non utilizzare la funzione di asciugatura se il bucato è stato sporcato con sostanze chimiche industriali.

- Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.

- Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

- Non modificare le specifiche tecniche dell'apparecchiatura.

- Se l'asciugatrice è posizionata sopra una lavatrice, utilizzare il kit per incolonnamento. Il kit di installazione in colonna, disponibile presso il proprio rivenditore autorizzato, può essere utilizzato solo con l'apparecchiatura indicata nelle istruzioni, fornite con gli accessori. Leggere attentamente prima dell'installazione (fare riferimento al manuale d'uso del kit).

- L'apparecchiatura può essere installata libera oppure sotto il piano della cucina con la corretta spaziatura (fare riferimento al libretto per l'installazione).

- Non installare l'apparecchiatura dietro ad una porta bloccabile, una porta scorrevole o con cerniera sul lato opposto, dove la porta dell'apparecchiatura non si potrebbe aprire completamente.

- Verificare la circolazione dell'aria tra l'apparecchiatura e il pavimento. Le aperture di ventilazione alla base non devono essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.

- AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

- Inserire la spina di alimentazione nella presa solo al termine del processo di installazione. Controllare che la presa sia accessibile dopo l'installazione.

- AVVERTENZA: Non installare l'apparecchiatura in un ambiente senza ricambio di aria.

L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.

• AVVERTENZA: Nell'alloggiamento dell'apparecchiatura o nella struttura integrata, tenere le aperture di ventilazione libere da ostruzioni.
• AVVERTENZA: Non danneggiare il circuito refrigerante.
• AVVERTENZA: Non toccare le alette in metallo del condensatore accessibili a mani nude. Rischio di lesioni. Indossare guanti di protezione.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
  • Non superare il carico massimo di 9,0 kg.
• Eliminare possibili pilucchi o altra sporcizia derivante dall'imballaggio accumulatisi attorno all'apparecchiatura.

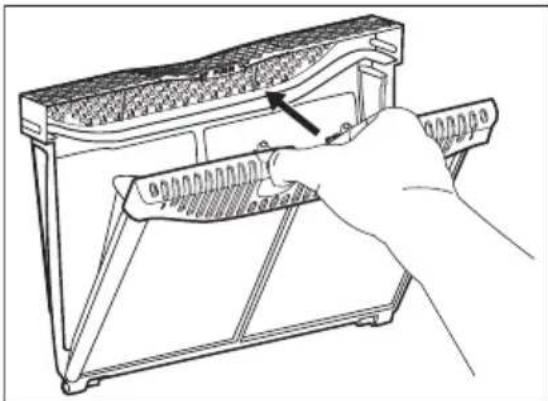

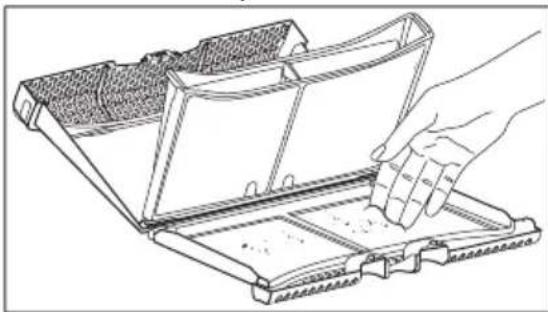

• Non mettere in funzione l'apparecchiatura senza il filtro. Pulire il filtro per la lanugine prima o dopo ogni utilizzo.
  • Non introdurre nell'asciugatrice capi non lavati.
• I capi che presentano macchie fatte di sostanze come olio da cucina, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.
• Oggetti come gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nella lavasciuga.

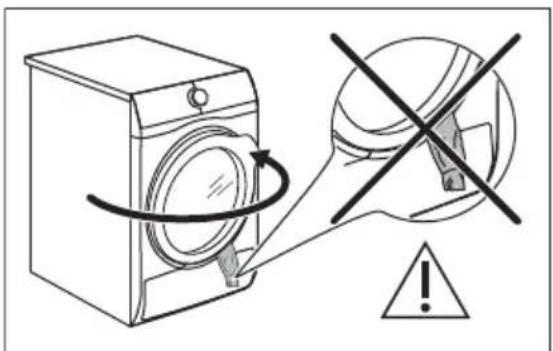

• Verificare che il bucato non sia intrappolato fra l'oblò e la guarnizione in gomma.

• Ammorbidenti o prodotti simili devono essere utilizzati solo come specificato nelle istruzioni del produttore.

• Togliere dagli indumenti tutti gli oggetti che potrebbero causare lo scoppio di incendi, quali ad esempio accendini o fiammiferi.

• AVVERTENZA: Non arrestare mai l'asciugabiancheria prima della fine del ciclo di asciugatura, a meno che tutti gli indumenti vengano rimossi rapidamente e stesi in modo da dissipare il calore.
• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa dell'alimentazione di rete.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

Avvertenza: Rischio di incendio /

Materiali infiammabili.

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Non installare l'apparecchiatura in un ambiente senza ricambio di aria L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa essere al di sotto di 5°C o superare i 35°C.
• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.
• In fase di spostamento, tenere sempre l'apparecchiatura verticale.
• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• AVVERTENZA: Questa apparecchiatura è progettata per essere installata/collegata a un collegamento di messa a terra dell'edificio.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  • Non utilizzare prese multiple e prolunghe.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

2.3 Utilizzo

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Quest'apparecchiatura è destinata esclusivamente all'uso domestico (al chiuso).
  • Non asciugare capi danneggiati (lacerati, rovinati) che contengono imbottiture.
• Se il bucato è stato lavato con un prodotto smacchiante, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.
• Asciugare esclusivamente tessuti idonei all'asciugatura nell'apparecchiatura. Seguire le istruzioni di lavaggio riportate sull'etichetta dei singoli capi.
• Non bere o cucinare con acqua condensata/acqua distillata. Può provocare problemi di salute a persone e animali domestici.
• Non sedersi o salire sull'oblò aperto dell'apparecchiatura.
  • Non introdurre nell'apparecchiatura capi bagnati che gocciolano.
• Per sostituire la luce interna, contattare il Centro di Assistenza autorizzato. Radiazione LED visibile, non guardare direttamente nel fascio.

2.4 Cura e pulizia

AVVERTENZA!

Rischio di lesioni o danni all'apparecchiatura.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

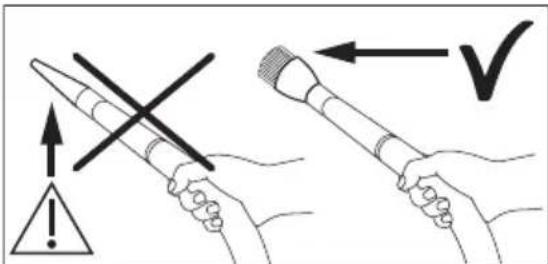

• Al fine di evitare danni al sistema di raffreddamento invitiamo a prestare attenzione in fase di pulizia dell'apparecchiatura.
• Non toccare le alette in metallo del condensatore accessibili a mani nude per evitare lesioni. Indossare sempre guanti protettivi e pulire con cura per evitare di danneggiare la superficie metallica.
• Durante la pulizia dei filtri, smaltire la lanugine nel bidone della spazzatura per evitare che le microplastiche penetrino nel sistema idrico.

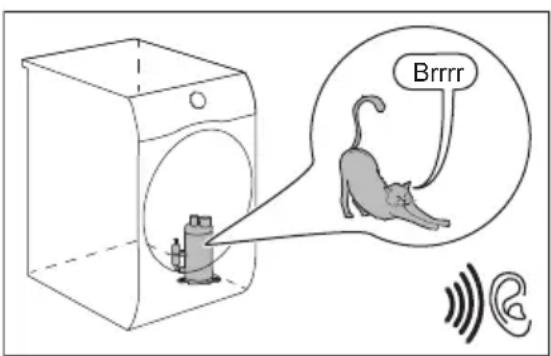

2.5 Compressore

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

- Il compressore e il relativo sistema all'interno dell'asciugabiancheria vengono riempiti con un agente speciale esente da CFC (Cloro-Fluoro-Carburi). Il sistema deve essere a tenuta stagna. Danni al sistema potrebbero causare delle perdite.

2.6 Assistenza tecnica

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.
• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.
• I pezzi di ricambio seguenti sono disponibili per almeno 10 anni dopo l'interruzione della produzione del modello: guarnizioni di diverso tipo, interruttori e manopole, pompa della condensa, blocchi sportello, motori e relative spazzole, trasmissioni tra motore e cestello, ventola e ruote della ventola, cestelli e cuscinetti, tubazioni dell'acqua e relative apparecchiature, inclusi tubi flessibili, valvole e filtri, cavi e spine, schede a circuito stampato, display elettronici, termostati e sensori di temperatura, aggiornamenti software (incluso il software di ripristino), molle, riscaldatori e resistenze, fusibili elettrici (separati o raggruppati), condensatore del motore, puleggia di tensione, rullo di supporto, sportelli e relative guarnizioni, maniglie degli sportelli, gruppi e cerniere di blocco sportello, filtri per lanugine, filtri dell'aria, periferiche in plastica, serbatoio della condensa. La durata potrebbe essere più lunga nel tuo Paese. Per ulteriori informazioni visita il nostro sito web.

- Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

Avvertenza: Rischio di incendio /

Rischio di danni materiali e danni all'apparecchiatura.

• Staccare la spina dall'alimentazione elettrica e idrica.
- Tagliare il cavo elettrico in prossimità dell'apparecchiatura e gettarlo.
• L'apparecchiatura contiene gas infiammabile (R290). Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
- Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.
- Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

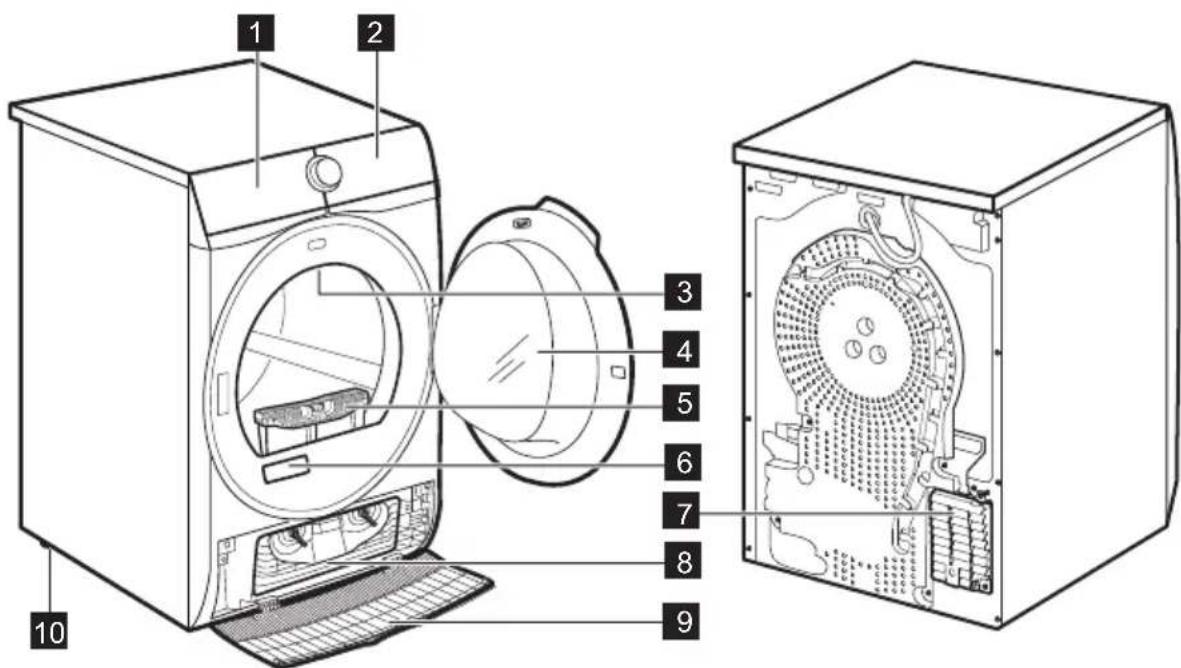

3. DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6 7 8 9 10

1 Contenitore dell'acqua
2 Pannello dei comandi
3 Illuminazione interna
4 Sportello dell'apparecchiatura

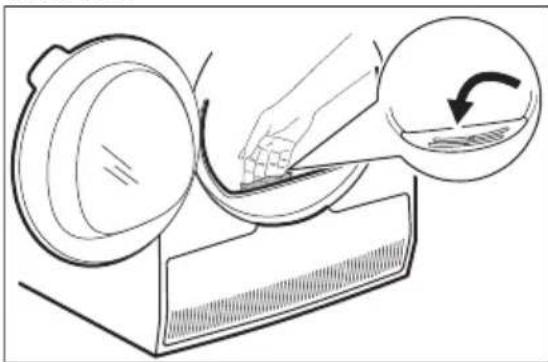

5 Filtro
6 Targhetta identificativa e codice QR
7 Fessure per il ricircolo dell'aria
8 Coperchio del condensatore

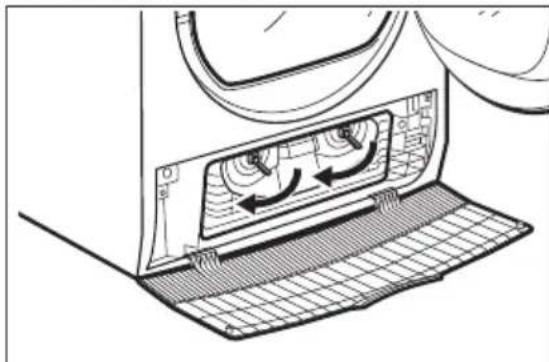

9 Copertura del condensatore

10 Piedini regolabili

Per facilità di carico del bucato o comodità di installazione, la porta è invertibile (vedere opuscolo separato).

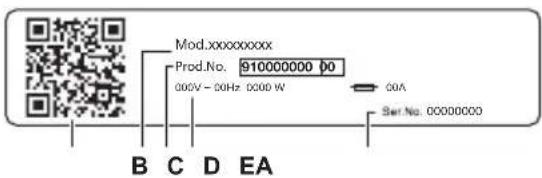

Mod.xxxxxxxx Prod.No. 910000000 00 000V - 00Hz 0000 W Set No. 00000000 B C D EA

La targhetta identificativa riporta:

A. codice QR
B. nome del modello
C. codice del prodotto
D. valori nominali della rete elettrica
E. numero di serie

Scansionare il codice QR sull'apparecchiatura per registrare il prodotto e sfruttarlo al massimo.

• Accedere ai dettagli, alla documentazione e agli articoli relativi all'apparecchiatura per scoprire come utilizzarne al meglio le funzioni (il Manuale d'uso è disponibile anche all'indirizzo electrolux.com/manuals)
• Ottenere informazioni su consigli d'uso, risoluzione dei problemi, assistenza tecnica e riparazione (disponibili anche all'indirizzo electrolux.com/support)
• Acquistare accessori, materiali di consumo e ricambi originali per l'apparecchiatura (disponibili anche all'indirizzo electrolux.com/shop)

3.1 Collegamento elettrico

Al termine dell'installazione è possibile collegare la spina alla presa elettrica.

La targhetta di identificazione e il capitolo "Dati tecnici" indicano i valori elettrici necessari. Assicurarsi che siano compatibili con l'alimentazione di rete.

Verificare che l'impianto domestico possa sopportare il carico massimo richiesto, tenendo in considerazione anche le altre apparecchiature che possono essere utilizzate.

Collegare l'apparecchiatura a una presa elettrica con messa a terra.

Il cavo di alimentazione deve essere facilmente accessibile dopo l'installazione dell'apparecchiatura.

Per qualsiasi intervento elettrico necessario per l'installazione di questa apparecchiatura, contattare il nostro Centro di Assistenza Autorizzato.

Il produttore declina qualsiasi responsabilità per danni o lesioni causati dal mancato rispetto delle suddette misure di sicurezza.

4. DATI TECNICI

Altezza x Larghezza x Profondità 85,0 x 59,6 x 65,7 cm

Profondità massima con l'oblò aperto 110,2 cm

Larghezza massima con l'oblò aperto 95,1 cm

Altezza regolabile 85,0 cm (+ 1,5 cm - regolazione piedini)

Volume del cestello 118 l

Carico massimo 9,0 kg

Tensione 230 V

Frequenza 50 Hz

Emissioni di rumore acustico aereo per il ciclo di asciu-gatura del programma Eco con carico massimo 63 dB(A)

Potenza totale 550 W

Tipo di uso Domestico

Temperatura ambiente consentita da + 5 °C a + 35 °C

Livello di protezione dall'ingresso di particelle solide e umidità assicurato dal coperchio protettivo, tranne dove l'apparecchiatura a bassa tensione non ha una prote-zione contro l'umidità IPX4

Designazione del gas refrigerante R290

Peso del refrigerante 0,149 kg

5. PANNELLO DEI COMANDI

1 Programmi
2 Selettore dei programmi
3 Display
4 ||tasto Avvio/Pausa

5 Opzioni
6 tasto On/Off (Ein/Aus) con funzione di bassa potenza

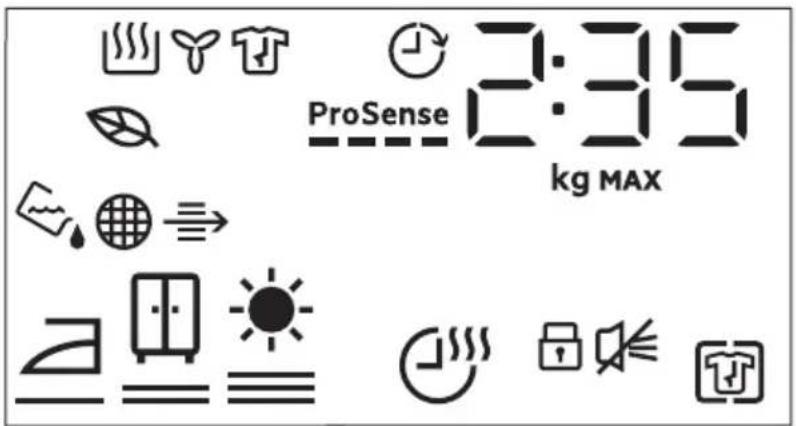

5.1 Display

ProSense 2:35 kg MAX

Simbolo sul display Descrizione del simbolo
	indicazione della durata del ciclo
	carico massimo
	selezione Termina tra (fino a 24 ore)
	opzione Antipiega (Knitterschutz) attiva
	cicalino disattivato
	sicurezza bambini attivata
	asciugatura bucato: pronto stiro, asciutto armadio, asciutto extra
	opzione Asciugatura a Tempo (Trockenzeit) attiva

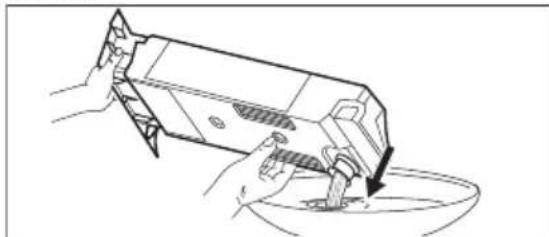

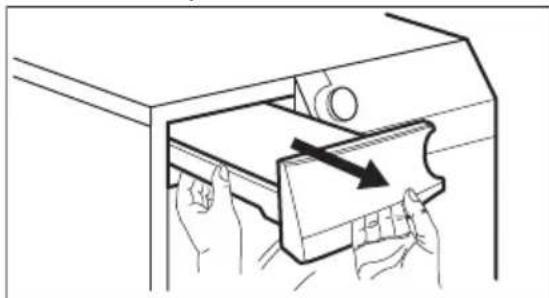

	spia: scaricare il contenitore dell'acqua
	spia: pulire il filtro
	spia: controllare il condensatore
	Si accende per indicare quando i cicli e le opzioni selezionati han- no un profilo di basso consumo energetico
	spia: fase di asciugatura
	spia: fase di raffreddamento
	spia: fase antipiega
	opzione Termina tra (Fertig In) attiva

Simbolo sul display Descrizione del simbolo

ProSense	ProSense indicatore
MAX	indicatore: carico massimo superato

1) Il peso massimo si riferisce agli indumenti asciutti.
6. PROGRAMMA
2) Per le indicazioni sul tipo di tessuto consultare il capitolo USO QUOTIDIANO: Preparazione del bucato.

Programma	Carico 1)	Proprietà / Tipo di tessuto 2)
MixDry 6,0 kg		Progettato per l'asciugatura di routine di ciò che lavi senza separare. Asciuga in maniera uniforme i capi in cotone, miscele sintetiche di cotone e sintetici.
Eco 3)	9,0 kg	Programma adatto per l'asciugatura di bucato in cotone bagnato; rappresenta il programma più efficiente in termini di consumo energetico per l'asciugatura dei capi in cotone umidi.Il livello di asciugatura non è regolabile e l'impostazione predefinita è normale/pronto per essere riposto.
Cotoni 9,0 kg		Programma tessuti in cotone bianco e colorato. L'impostazione predefinita è per il livello di asciugatura idoneo per riporre i capi nell'armadio.
Sintetici 4,0 kg		Indumenti misti contenenti per lo più fibre sin-tetiche come poliestere, poliammide, ecc.
Delicati 2,0 kg		Consigliato per tessuti delicati generici come viscosa, rayon, acrilico e loro miscele.
Lana	1,0 kg	Asciuga delicatamente i capi in lana lavabili a mano e a macchi-na. Estrarre subito i capi al termine del programma.WOOL HAND WASH SAFEIl ciclo lana di questa apparecchiatura è stato testato e approvato dalla Woolmark Company. Il ciclo è adatto ad asciugare indumenti in lana con etichetta "lavaggio a mano", purché gli indumenti sia-no lavati in un ciclo di lavaggio a mano approvato da Woolmark e asciugati in asciugatrice secondo le istruzioni date dal produttore di questa macchina. M2407Il simbolo Woolmark è un marchio di certificazione in molti Paesi.
Programma	Carico 1)	Proprietà / Tipo di tessuto 2)
Seta 0,5 kg		Mantiene la forma dei capi delicati in seta lavabili a mano e in lavatrice, riducendo al minimo le pieghe grazie all'uso di aria calda deli-cata e movimenti morbidi.	/
Lenzuola XL 4,5 kg		Asciuga contemporaneamente fino a tre set di biancheria da letto. Riduce al minimo le torsioni e gli attorcigliamenti di articoli di grandi dimensioni per garantire che tutta la biancheria da letto raggiunga un'asciugatura uniforme senza aree umide.	/
Outdoor	2,0 kg	Mantiene la funzionalità dei tessuti per l'attività all'aperto, realizzati in tessuto tecnico e ripristina l'idrorepellenza di giacche impermeabili e giacche aderenti con rivestimento rimovibile (asciugabili in asciugatrice).	/
Hygiene	5,0 kg	Asciuga e igienizza i tuoi indumenti e altri capi mantenendo la temperatura al di sopra dei 60 °C nel tempo e rimuovendo il 99,9% di batteri e virus 4). Nota: Questo ciclo deve essere utilizzato solo per articoli bagnati. Non adatto per capi deli-cati.	/
Piumoni 3,0 kg		Assicura la corretta asciugatura delle parti interne di piumini singoli o doppi, cuscini e coperte imbottite.	/
Capi Sportivi 4,0 kg		Asciuga l'abbigliamento sportivo generico realizzato in fibre sintetiche, tra cui poliestere, miscele di elastan e poliammide.	/

3) Questo è il programma di riferimento utilizzato per valutare la conformità alle normative sull'etichettatura energetica e sulla progettazione ecocompatibile, regolamento (UE) 2023/2533 e regolamento (UE) 2023/2534. Questo programma è in grado di asciugare il bucato in cotone da un contenuto di umidità iniziale del carico del 60% fino a un target di contenuto di umidità finale del carico dello 0%.
4) Testato per Escherichia coli, Candida albicans e MS2 Bacteriophage. Test indipendente eseguito da Swissatest Testmaterialien AG nel 2021 (Verbale di prova n. 20212038).

1) A parte il programma è possibile impostare contemporaneamente una o più opzioni.
2) Impostazione predefinita
3) Cfr. il capitolo OPZIONI: Asciugatura a Tempo (Trockenzeit) nel programma Lana
6.1 Programma e la compatibilità con la selezione delle opzioni

Opzioni
Programma 1)	Livello Asciugatura (Trockengrad)	Asciugatura a Tempo (Trockenzeit)	Antipiega (Knitterschutz)	Silent (Leise)	Refresh (Auffrischen)
MixDry
Eco	2)
Cotoni
Sintetici
Delicati	2)
		3)
Seta	2)
Lenzuola XL
Outdoor	2)
Hygiene	2)
Piumoni	2)
Capi Sportivi	2)

7. OPZIONI

7.1 Livello Asciugatura (Trockengrad)

Questa opzione aiuta a raggiungere la secchezza desiderata per il bucato. È possibile selezionare il livello di asciugatura:

pronto da stirare - livello asciugatura per stirare

pronto da riporre - livello asciugatura per armadio 1)

pronto da riporre - livello asciugatura extra

1) Selezione predefinita collegata al programma

Regolazione del target di umidità finale

Ciò può essere necessario poiché i risultati di asciugatura sono influenzati da molte condizioni, per esempio il tipo di acqua, la tensione di alimentazione o la temperatura ambiente. ecc.

COME OTTENERE UN'ASCIUGATURA PERFETTA:

1. Provare a regolare le opzioni del livello di asciugatura (vedere sopra l'opzione Livello Asciugatura (Trockengrad)).
2. Se si desidera aumentare ulteriormente i risultati di asciugatura della biancheria, è possibile modificare l'impostazione di asciugatura predefinita (vedere di seguito). Questa regolazione agisce sulla maggior parte dei programmi, ad eccezione dei programmi Eco, Lana, Piumoni, Piumini, Refresh, se disponibili sulla macchina.

Per modificare il livello predefinito del target di umidità finale:

1. Accendere l'apparecchiatura.
2. Selezionare 1 dei programmi disponibili.
3. Tenere premuti contemporaneamente i pulsanti Asciugatura a Tempo (Trockenzeit) e Antipiega (Knitterschutz).

Uno dei simboli compaiono sul display:

CO_ - Asciugatura massima
CO= - Asciugatura extra
COE - Asciugatura standard

1. Toccare ripetutamente il tasto Avvio/Pausa fino a raggiungere il livello del target di umidità finale.

Livello di asciugatura	Simbolo del display
asciugatura massima
maggiore asciugatura della biancheria
asciugatura standard della biancheria

1. Per memorizzare l'impostazione, tenere premuti contemporaneamente i pulsanti Asciugatura a Tempo (Trockenzeit) e Antipiega (Knitterschutz) per circa 2 secondi.

7.2 Asciugatura a Tempo (Trockenzeit)

Per: Programmi Cotoni Lenzuola XL, Sintetici e MixDry. Consente di impostare un tempo di asciugatura compreso tra un minimo di 10 min. e un massimo di 2 ore (in intervalli di 10 minuti). Quando questa opzione è attivata, l'indicazione carico massimo sparisce.

i

Il ciclo dura quanto il tempo di asciugatura impostato, indipendentemente dalle dimensioni di un carico e dal livello di asciutto.

RACCOMANDAZIONE PER L'ASCIUGATURA A TEMPO

fino a 10 min	azione di sola aria fredda (nessun riscal-datore).
10 - 40 min	asciugatura aggiuntiva per migliorare la secchezza dopo il precedente ciclo di asciugatura.
>40 min	asciugatura completa dei piccoli carichi di biancheria fino a 4 kg, ben centrifuga-ta (>1200 giri/min).

Asciugatura a Tempo (Trockenzeit) su programma Lana

Opzione applicabile al programma Lana per regolare il livello di asciugatura finale su più secco o meno secco.

7.3 Antipiega (Knitterschutz)

Prolunga la fase antipiega (di 30 minuti) alla fine del ciclo di asciugatura fino a 120 minuti. Dopo la fase di asciugatura, il cesto gira di tanto in tanto per evitare la formazione di pieghe. Durante la fase antipiega, la biancheria può essere prelevata.

7.4 Silent (Leise)

L'apparecchiatura funziona con un basso livello di rumorosità senza alcun effetto sul risultato di asciugatura. L'apparecchiatura funziona lentamente e imposta il ciclo più lungo.

Per rinfrescare i tessuti riposti nell'armadio. Il carico massimo non può superare 1 kg.

7.6 Segnale Acustico

Il segnale acustico si attiva nella fase seguente:

• fine del ciclo
• inizio e fine della fase antipiega L'attivazione del segnale acustico è predefinita. È possibile utilizzare questa opzione per attivare o disattivare il suono.

Opzione Segnale Acustico disattivata:

3s 3s 3s

1. Accendere l'asciugabiancheria.
2. Selezionare 1 dei programmi disponibili.

8. IMPOSTAZIONI

8.1 Disattivazione della spia del contenitore dell'acqua

La spia del contenitore dell'acqua è attivata per impostazione predefinita. Si illumina al termine del ciclo di asciugatura o durante il ciclo se il serbatoio dell'acqua è pieno. Se è stato installato il kit di scarico, il contenitore dell'acqua viene scaricato automaticamente e la spia può essere disattivata.

Per disattivare la spia:

1. Accendere l'apparecchiatura.
2. Selezionare 1 dei programmi disponibili.
3. Premere e tenere premuto contemporaneamente Silent (Leise) e Refresh (Auffrischen).

La spia del contenitore dell'acqua: è spento e appare il simbolo - la spia del contenitore dell'acqua è disattivato in modo permanente

1. Tenere premuto il pulsante Refresh (Auffrischen) per circa 3 secondi.

Il simbolo viene visualizzato sul display.

1. Per attivare il Segnale Acustico, toccare nuovamente il pulsante sopra indicato fino a quando il simbolo non scompare.

7.7 Termina tra (Fertig In)

i

Questa opzione consente di scegliere l'orario di fine del programma. Una volta attivata, la macchina attende il momento giusto per iniziare il processo di asciugatura.

Il tempo Termina tra (Fertig In) è la somma del tempo di stand by e del tempo di asciugatura.

i

Per riattivare la spia del contenitore dell'acqua, seguire di nuovo la procedura sopra descritta. La spia del contenitore dell'acqua: è acceso e compare il simbolo = la spia del contenitore dell'acqua è attivato in modo permanente

8.2 Contatore delle ore di esercizio

Questa funzione consente di visualizzare il tempo di funzionamento totale dell'apparecchiatura in ore, che viene conteggiato dal momento in cui viene accesa per la prima volta. Viene visualizzato il tempo di funzionamento effettivo dei cicli (non include pause o tempo di avvio ritardato).

Per visualizzare questo valore, procedere come segue:

1. Accendere l'apparecchiatura premendo il tasto On/Off (Ein/Aus).

2. Tenere premuti i tasti Livello Asciugatura (Trockengrad) e Asciugatura a Tempo (Trockenzeit) per alcuni secondi.

3. Dopo 3 secondi, le ore totali di funzionamento effettuate dall'apparecchiatura vengono visualizzate sul display: ad esempio, se il tempo di funzionamento è di 1276 ore, il display mostra il testo Hr per 2 secondi, quindi 12 per 2 secondi seguito da 76. Questo valore è visualizzato con una sequenza di due cifre per volta: le prime due cifre indicano le migliaia e centinaia, le successive due cifre indicano le decine e unità.

Per uscire da questa modalità, premere un tasto qualsiasi, ruotare la manopola di selezione o spegnere l'apparecchiatura.

8.3 Impostazioni predefinite di fabbrica

Questa funzione consente di ripristinare le impostazioni predefinite. Le opzioni e le modalità di lavoro salvate verranno reimpostate.

Per attivare quest'opzione, attenersi alla procedura seguente:

1. Accendere l'apparecchiatura premendo il tasto On/Off (Ein/Aus).
2. Attendere circa 8 secondi.
3. Tenere premuti i tasti Antipiega (Knitterschutz) e Silent (Leise) per alcuni secondi.
4. L'apparecchiatura conferma il funzionamento visualizzando ---

i

Se la procedura non funziona (a causa di un timeout o di una combinazione dei tasti errata), spegnere l'apparecchiatura e ripetere la sequenza dall'inizio.

9. PRIMA DI UTILIZZARE L'APPARECCHIATURA PER LA PRIMA VOLTA

Prima di utilizzare l'apparecchiatura per asciugare i capi:

• Pulire il cestello dell'asciugatrice con un panno umido.
• Avviare un programma di 1 ora con bucato umido.

i

La fase iniziale (3 - 5 min.) del ciclo di asciugatura potrebbe essere leggermente più rumorosa. Questo è dovuto all'avvio del compressore. Non si tratta di un'anomalia di funzionamento per apparecchiature alimentate da compressore quali ad esempio frigoriferi e congelatori.

9.1 Odore insolito

L'apparecchiatura è troppo piena.

Dopo il disimballaggio del prodotto si può sentire un odore insolito. Questo è normale per prodotti nuovi.

L'apparecchiatura è realizzata con diversi tipi di materiale che, tutti insieme, possono generare un odore insolito.

Con il passare del tempo di utilizzo, dopo pochi cicli di asciugatura l'odore insolito scompare gradualmente.

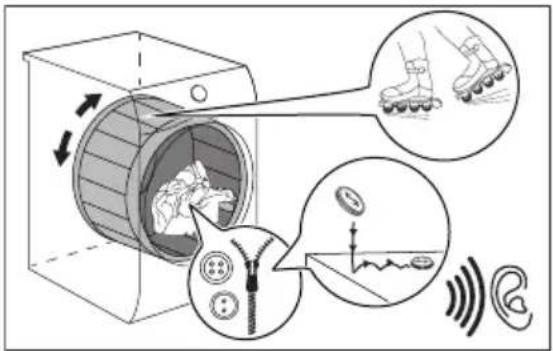

9.2 Rumori

i

Durante il ciclo di asciugatura si possono sentire rumori diversi in momenti diversi. Sono suoni perfettamente normali durante il funzionamento.

Compressore in funzione.

Brrrr

Cestello che ruota.

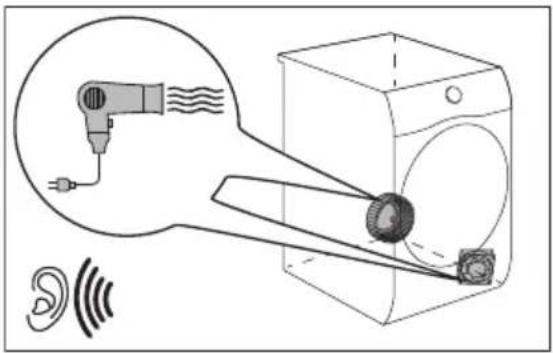

Ventole in funzione.

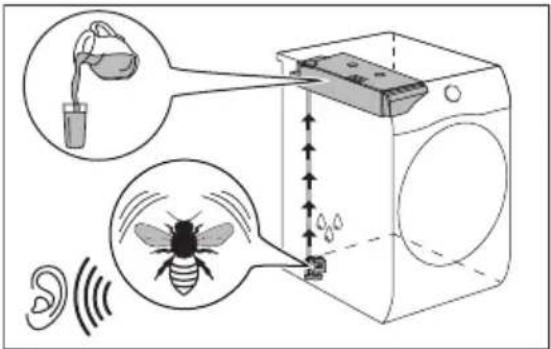

Pompa in funzione e trasferimento della condensa al serbatoio.

10.1 Preparazione del bucato

Il caricamento del cestello fino alla capacità massima indicata per i rispettivi programmi contribuirà al risparmio energetico.

Molto spesso i vestiti dopo il ciclo di lavaggio si aggrovigliano.

L'asciugatura di vestiti aggrovigliati è inefficiente.

Per assicurare un corretto flusso d'aria e un'asciugatura uniforme, si raccomanda di agitare e caricare uno per uno i vestiti sull'asciugatrice.

Per assicurare un corretto processo di asciugatura:

• Chiudere le chiusure lampo.
- Abbottonare le chiusure dei copripiumini.
• Non allacciare lacci e nastri (ad es. i nastri dei grembiuli). Legarli prima di avviare un programma.

• Togliere tutti gli oggetti dalle tasche.
- Capovolgere gli indumenti con lo strato interno in cotone. Lo strato in cotone va rivolto verso l'esterno.
- Impostare sempre il programma adatto per il tipo di bucato asciugato.
• Non mettere insieme colori chiari e colori scuri.
- Usare un programma adeguato per cotone, jersey e maglieria per ridurre i restringimenti.
- Non superare il carico massimo indicato nel capitolo Programmi o visualizzato sul display.
- Asciugare solo la biancheria adatta per asciugabiancheria. Fare riferimento all'etichetta del tessuto sugli articoli.
- Non asciugare capi grandi e piccoli insieme. I capi piccoli potrebbero restare intrappolati in quelli grandi e non asciugarsi.
- Agitare i vestiti grandi e i tessuti prima di metterli nell'asciugatrice. Questo serve a evitare umidità all'interno del tessuto dopo il ciclo di asciugatura.

Etichetta del tessuto	Descrizione
	Bucato adatto per un passaggio in asciugatrice.
[YC0K]	Bucato adatto per un passaggio in asciugatrice a temperature più elevate.
[24WZ]	Bucato adatto per un passaggio in asciugatrice solo a temperature basse.
	Bucato non adatto per un passaggio in asciugatrice.

10.2 Caricamento della biancheria

ATTENZIONE!

Verificare che il bucato non sia impigliato fra l'oblò e la guarnizione in gomma.

1. Aprire l'oblò dell'apparecchiatura.
2. Caricare il bucato un capo alla volta.
3. Chiudere lo sportello.

10.3 Accensione dell'apparecchiatura

Per accendere l'apparecchiatura:

Premere il tasto On/Off (Ein/Aus).

Se l'apparecchiatura è accesa, sul display compaiono alcuni indicatori.

10.4 Modalità bassa potenza

Per ridurre il consumo di energia, la funzione disattiva automaticamente l'apparecchiatura:

• Dopo 5 minuti se non si avvia il programma.
• Dopo 5 minuti dalla fine del programma o della fase antipiega.

i

Quando l'apparecchiatura entra in modalità a basso consumo, il display e le icone si spengono. È possibile riattivarlo premendo il tasto On/Off (Ein/Aus).

i

Il programma predefinito selezionato, dopo la riattivazione dalla modalità bassa potenza, è il programma Eco.

10.5 Impostazione di un programma

Usare il selettore dei programmi per impostare il programma.

La durata indicativa del programma viene visualizzata sul display.

Il tempo di asciugatura reale dipende dal tipo di carico (quantità e composizione), dalla temperatura ambiente e dall'umidità iniziale dopo la fase di centrifuga del bucato.

10.6 Opzioni

Oltre al programma è possibile impostare una o più opzioni.

Per attivare o disattivare un'opzione toccare il relativo pulsante.

il simbolo compare sul display oppure il LED sopra al pulsante corrispondente si accende.

10.7 Opzione sicurezza bambini

La sicurezza bambini può essere impostata per evitare che giochino con

l'apparecchiatura. L'opzione blocco bambini blocca tutti i tasti a sfioramento e il selettore dei programmi (la funzione non blocca il tasto On/Off (Ein/Aus)).

È possibile attivare l'opzione blocco bambini:

• prima di toccare il tasto Avvio/Pausa - l'apparecchiatura non può partire
• dopo aver toccato il tasto Avvio/Pausa - la selezione programmi e opzione non è disponibile.

Attivazione dell'opzione Sicurezza bambini:

1. Accendere l'asciugabiancheria.
2. Selezionare 1 dei programmi disponibili.
3. Tenere premuto il pulsante Antipiega (Knitterschutz) per circa 3 secondi.
   Sul display viene visualizzato il simbolo del
4. Per disattivare il blocco bambini, toccare ancora il pulsante sopra indicato finché il simbolo non scompare.

10.8 Avvio di un programma

Per avviare il programma:

Premere il tasto Avvio/Pausa.

L'apparecchiatura si avvia e il LED sopra al pulsante smette di lampeggiare e resta acceso.

10.9 Avvio di un programma con Termina tra (Fertig In)

Per impostare l'opzione Termina tra (Fertig In):

1. Impostare il programma di asciugatura e le opzioni.

2. Sfiorare Termina tra (Fertig In) ripetutamente finché il display non mostra il tempo desiderato di fine del programma (ad esempio se il programma deve terminare entro 12 ore.)

3. Premere il tasto Avvio/Pausa. Il cesto inizia a ruotare per eseguire la stima ProSense, se previsto nel programma selezionato.

4. L'apparecchiatura avvia il conto alla rovescia fino alla fine del programma e il programma inizia al momento giusto per terminare all'ora impostata.

10.10 ProSense Rilevamento del carico

i

La tecnologia ProSense rileva il carico del bucato definendo la durata del programma. Funziona con la maggior parte dei programmi.

Dopo aver impostato un programma di asciugatura, l'icona s'abccense se è applicabile il rilevamento del carico del bucato.

Se si tocca il tasto Avvio/Pausa, il ProSense avvia il rilevamento del carico del bucato:

1. L'apparecchiatura rileva il carico nel primo minuto: la spia lampeggia, le barre sotto l'icona si spostano avanti e indietro ProSense e il cestello ruota lievemente.
2. Quando il cestello smette di ruotare e il display mostra la nuova durata del programma, regolata in base al carico rilevato. Il numero di barre, da 1 a 4, rappresenta la quantità di carico stimata. 4 barre rappresentano la quantità di carico massima per il programma selezionato.

i

In caso di sovraccarico del cesto, la spia di carico massimo dichiarato si

accende nuovamente e la spia MAX lampeggia. Durante questi 30 secondi sarà possibile aprire lo sportello e togliere gli indumenti in eccesso. Una volta rimosso, toccare il tasto Avvio/Pausa per riavviare il programma. Se non viene ridotto il quantitativo di bucato, il programma inizia comunque. In questo caso non sarà possibile garantire risultati ottimali.

10.11 Cambio del programma

Per cambiare un programma:

1. Premere il tasto On/Off (Ein/Aus) per disattivare l'apparecchiatura.
2. premere di nuovo il tasto On/Off (Ein/Aus) per attivare l'apparecchiatura.
3. Impostare un nuovo programma.

10.12 Fine del programma

i

Pulisci il filtro e scarica il contenitore dell'acqua dopo ogni ciclo di asciugatura. (Consulta il capitolo PULIZIA E CURA.)

Se il ciclo di asciugatura è finito, il simbolo lampeggia sul display. Se l'opzione Segnale Acustico è attiva, viene emesso un segnale acustico intermittente per 1 minuto.

i

Qualora non venga spenta l'apparecchiatura, inizia la fase anti-piega (non attiva con tutti i programmi). Il simbolo lampeggiante Indica l'esecuzione della fase antipiega. Durante questa fase il bucato può essere rimosso.

Per rimuovere il bucato:

1. Premi il tasto On/Off (Ein/Aus) per 2 secondi per disattivare l'apparecchiatura.
2. Aprire la porta dell'apparecchiatura.
3. Rimuovi il bucato.

4. Chiudere lo sportello.
   Possibili cause di risultati di asciugatura insoddisfacenti:

5. Impostazioni predefinite del livello di asciugatura non adeguate. Vedere il capitolo Regolazione del target di umidità finale

6. La temperatura ambiente è troppo bassa o troppo alta. La temperatura ambiente ottimale è compresa fra 18° e 25°C.

i

Lascia lo sportello leggermente aperto dopo ogni ciclo per evitare l'umidità.

10.13 Luce nel cestello accesa

3s 3s 3s

Tenere premuto il pulsante Silent (Leise) per circa 3 secondi.

La luce all'interno del cestello è accesa.

11. CONSIGLI E SUGGERIMENTI

11.1 Suggerimenti ecologici

Il caricamento del cestello fino alla capacità massima indicata per i rispettivi programmi contribuirà al risparmio energetico.

• Prima di asciugare, centrifuga bene il bucato.
  • Non superare le dimensioni di carico indicate nel capitolo Fasi.
• Pulire il filtro dopo ogni ciclo di asciugatura.

• Non utilizzare l'ammorbidente per lavare e asciugare. Nell'asciugabiancheria il bucato diventa morbido automaticamente.

• L'acqua del contenitore dell'acqua può essere utilizzata per stirare i vestiti. È necessario filtrare prima l'acqua per eliminare le fibre tessili rimanenti (è adatto un semplice filtro per il caffè).

• Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
• Verificare che ci sia un buon flusso dell'aria dove va installata l'apparecchiatura.

12. CURA E PULIZIA

12.1 Rimozione dei corpi estranei

Prima di avviare il ciclo di asciugatura, assicurarsi che tutte le tasche siano vuote e le parti sciolte siano legate. Fare riferimento alla sezione “Preparazione del bucato”.

Rimuovere eventuali corpi estranei presenti nel cestello dopo il ciclo di asciugatura (ad es. clip metalliche, bottoni, monete, ecc.).

12.2 Programma di pulizia periodica

La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura.

Se l'apparecchiatura non viene utilizzata per un lungo periodo, scollegarla dalla presa.

Programma indicativo di pulizia periodica:

Pulire il filtro	Quando la spia Tampeggia
Svuotare il contenitore dell'acqua	Quando la spia Tampeggia

Pulizia del sensore di umidità Almeno 3 o 4 volte all'anno

Pulizia del cesto Ogni due mesi

Pulizia del pannello dei comandi e dell'alloggiamento Ogni due mesi

Pulizia degli alloggiamenti del flusso d'aria Ogni due mesi

I paragrafi seguenti spiegano come si deve pulire ogni parte.

12.3 Pulizia del filtro

Alla fine di ogni ciclo il simbolo 🌐 filtro compare sul display ed è necessario procedere alla pulizia del filtro.

Il filtro raccoglie la lanugine durante il ciclo di asciugatura.

Per ottenere prestazioni di asciugatura ottimali è necessario pulire il filtro a intervalli regolari. Il filtro ostruito causa un ciclo di asciugatura più lungo e di conseguenza l'aumento del consumo energetico.

Pulire il filtro a mano. Se necessario, utilizzare un aspirapolvere.

ATTENZIONE!

Quando si puliscono i filtri, i pelucchi devono essere gettati nel bidone della spazzatura e non lavati nello scarico, per evitare di diffondere microplastiche nel sistema dell'acqua usata.

1. Aprire la porta. Estrarre il filtro.

1. Premere il gancio per aprire il filtro.

1. Raccogliere la lanugine con le mani da entrambe le componenti interne del filtro.

1. Se necessario, pulisci il filtro con un'aspirapolvere. Chiudere il filtro.

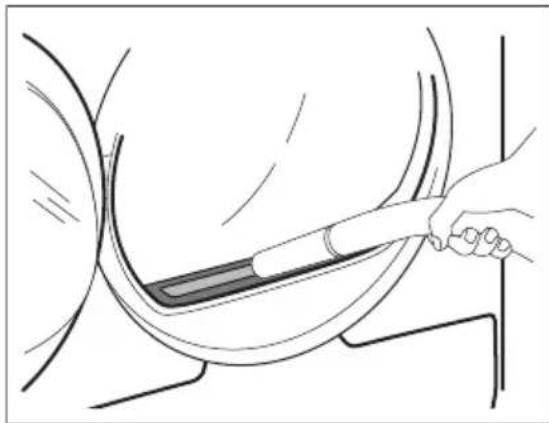

2. Ove necessario, togliere la lanugine dalla sede e dalla guarnizione del filtro. È possibile utilizzare un aspirapolvere. Ricollocare il filtro nella sua sede.

12.4 Svuotamento del contenitore dell'acqua

Svuotare il contenitore dell'acqua di condensa dopo ogni ciclo di asciugatura.

Se il contenitore dell'acqua di condensa è pieno, il programma si interrompere automaticamente. Il simbolo tanica si accende nel display ed è necessario svuotare il contenitore dell'acqua.

Per svuotare il contenitore dell'acqua:

1. Estrarre il contenitore dell'acqua tenendolo in posizione orizzontale.

1. Estrarre il raccordo in plastica e svuotarlo dell'acqua in una bacinella o contenitore simile.

1. Spingere il collegamento posteriore in plastica e riportare il contenitore dell'acqua in posizione.

2. Per continuare il programma premere il pulsante Avvio/Pausa.

12.5 Pulizia del condensatore

Se il simbolo condensatore lampeggia sul display, ispezionare il condensatore e il relativo alloggiamento. Se è presente dello sporco, pulirlo. Eseguire i controlli a intervalli massimi di 6 mesi.

AVVERTENZA!

Non toccare la superficie metallica a mani nude. Rischio di lesioni. Indossare guanti di protezione. Pulire con attenzione per non danneggiare la superficie metallica.

ATTENZIONE!

Non utilizzare un accessorio rigido sull'aspirapolvere per rimuovere la lanugine dal condensatore. Potrebbe danneggiare le nervature del condensatore, con conseguente riduzione delle prestazioni dell'apparecchiatura e prolungamento dei tempi di asciugatura.

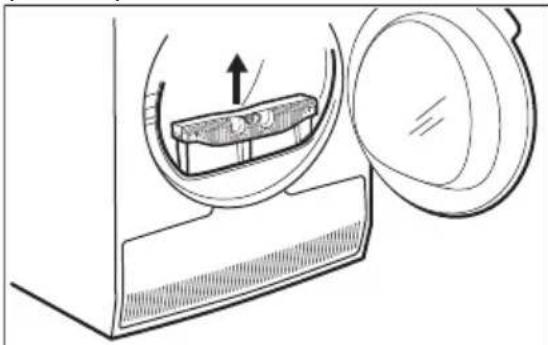

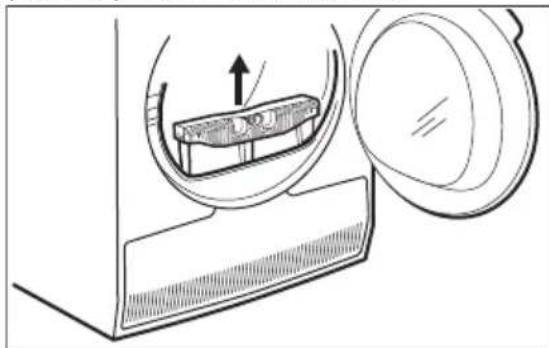

1. Aprire la porta. Estrarre il filtro.

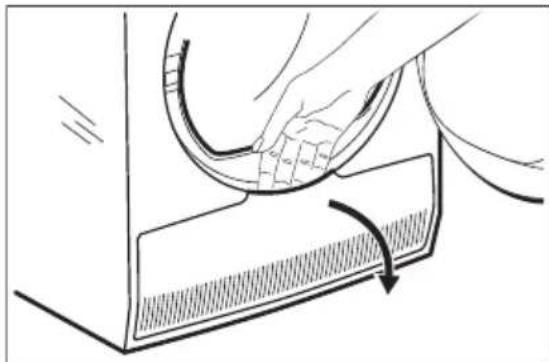

1. Aprire la copertura del condensatore.

1. Ruotare le leve per sbloccare il coperchio del condensatore.

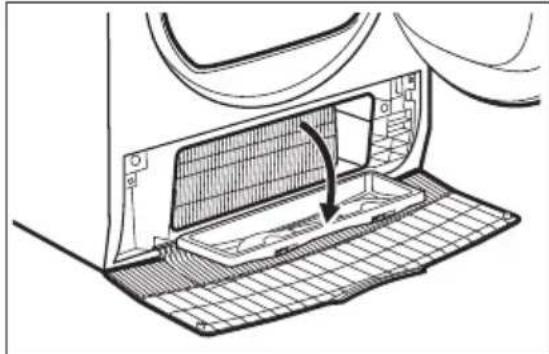

1. Abbassare il coperchio del condensatore.

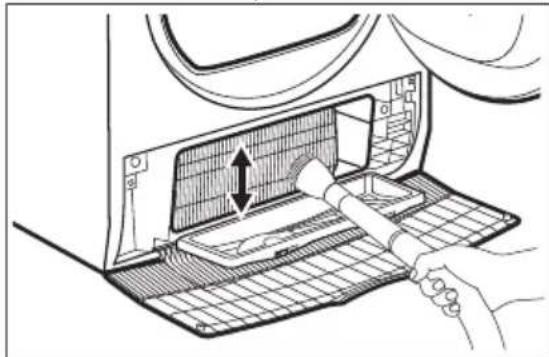

1. Se necessario, togliere la lanugine dal condensatore e dal suo alloggiamento. È possibile utilizzare un aspirapolvere con un accessorio a spazzola..

1. Chiudere il coperchio del condensatore.
2. Ruotare le leve fino a che non scattano in posizione.
3. Riposizionare il filtro.

12.6 Pulizia del sensore di umidità

ATTENZIONE!

Pericolo di danni al sensore di umidità. Non usare materiali abrasivi o pagliette metalliche per pulire il sensore.

Per garantire i migliori risultati di asciugatura, l'apparecchiatura è dotata di un sensore di umidità del metallo. Si trova nella parte interna della porta.

Nel corso del tempo di utilizzo la superficie del sensore può sporcarsi e ciò deteriora le prestazioni di asciugatura.

Si consiglia di pulire il sensore almeno 3 o 4 volte all'anno o se si osserva un calo delle prestazioni di asciugatura.

Per la pulizia è possibile utilizzare un lato più duro della spugna per il lavaggio dei piatti e un po' di aceto o sapone per piatti.

Per pulire il sensore:

1. Aprire lo sportello di carico.
2. Pulire più volte le superfici del sensore di umidità rimuovendo la superficie metallica.

12.7 Pulizia del cesto

AVVERTENZA!

Scollegare l'apparecchiatura prima di eseguire la pulizia.

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

12.8 Pulizia del pannello dei comandi e dell'alloggiamento

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Utilizzare un panno umido. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non utilizzare detergenti per la pulizia dei mobili o corrosivi.

12.9 Pulizia delle fessure per il ricircolo dell'aria

Utilizzare un aspirapolvere per eliminare la lanugine dalle fessure per il ricircolo dell'aria.

13. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento al capitolo sulla sicurezza.

13.1 Codici di errore

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare innanzitutto di risolvere il problema (fare riferimento alla tabella). Nel caso in cui il problema persista, contattare il Centro di Assistenza Autorizzato.

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

In caso di problemi di entità maggiore i segnali acustici si mettono in funzione, sul display compare un codice di errore e il Avvio/Pausa tasto può lampeggiare continuamente:

Codice di errore Causa possibile Soluzione

E50	Motore apparecchiatura sovraccarico.Bucato in eccesso o intrappolato nel cestello.	Il programma non è stato completato. Togliere il bucato dal cestello, impostare il programma e riavviare il ciclo.
E90 oppure E91	Guasto interno. Assenza di comunicazione tra gli elementi elettronici dell'apparecchiatura.	Il programma non si è concluso corretta-mente o l'apparecchiatura si è fermata trop-po presto. Spegnere e riaccendere l'appa-recchiatura.In caso di ricomparsa del codice di errore, contattare il Centro Assistenza Autorizzato.

Codice di errore Causa possibile Soluzione

EH0

L'alimentazione di rete è instabile. Quando l'apparecchiatura mostra EHO, at-tendere finché l'alimentazione principale non è stabile, piuttosto che premere Start.Se l'apparecchiatura ha messo in pausa il ciclo senza alcuna indicazione, premere per avviare il ciclo. Se l'avvertenza appare di nuovo, controllare l'integrità del cavo di ali-mentazione/presa o dell'alimentazione prin-cipale.

Se il display mostra altri codici di errore, disattivarli e attivare l'apparecchiatura. Se il problema persiste, contattare il Centro Assistenza Autorizzato.

In caso di problema diverso con l'asciugatrice, vedere la tabella di seguito per le possibili soluzioni.

13.2 Risoluzione dei problemi

1) Seguire la descrizione del programma - consultare il capitolo PROGRAMMI.
2) Consultare il capitolo PULIZIA E CURA.
3) Solo asciugatrici con l'opzione Livello Asciugatura (Trockengrad).
4) Vedere il capitolo CONSIGLI E SUGGERIMENTI UTILI.

Problema Causa possibile Soluzione
L'asciugatrice non funziona.	L'asciugabiancheria non è collegata all'ali-mentazione.	Collegare alla presa di alimentazione. Controllare il fusibile nella scatola elettrica (installazione domestica).
	L'oblò dell'apparecchiatura è aperto. Chiudere la porta.
	Il On/Off (Ein/Aus) tasto non è stato premu-to.	Premere il On/Off (Ein/Aus) tasto.
	Non è stato premuto il pulsante Avvio/Pausa.	Premere il tasto Avvio/Pausa.
	L'apparecchiatura è in modalità standby. Premere il On/Off (Ein/Aus) tasto.
Risultati di asciuga-tura insoddisfacenti.	Scelta del programma sbagliato.	Selezionare un programma adeguato. 1)
	Il filtro è ostruito.	Pulire il filtro. 2)
	L'opzione Livello Asciugatura (Trockengrad) è stata impostata su pronto stiro.3)	Impostare l'opzione Livello Asciugatura (Trockengrad) su un livello più alto.
	Il carico era troppo grande. Non superare la quantità massima a livello di carico.
	Le fessure per il ricircolo dell'aria sono ostruite.	Pulire gli alloggiamenti di ricircolo dell'aria nella parte inferiore dell'apparecchiatura.
	È presente dello sporco sul sensore di umi-dità nel cesto.	Pulire la superficie anteriore del cestello.
	Il livello di asciugatura non è stato imposta-to sul livello desiderato.	Regolare il livello di asciugatura. 4)
	Il condensatore è ostruito.	Pulire il condensatore. 2)
L'oblò di caricamen-to non si chiude	Il filtro non è bloccato in posizione. Mettere il filtro nella posizione corretta.
	La biancheria è bloccata tra l'oblò e la guar-nizione.Dopo l'avvio di un ciclo non è possibile modificare il programma o l'opzione.	Rimuovere gli oggetti impigliati e chiudere l'oblò.Spegnere e riaccendere l'asciugatrice. Modificare il programma o l'opzione, a seconda delle necessità.
Non è possibile modificare il programma o l'opzione.
Non è possibile selezionare un'opzione. Viene emesso un se-gnale acustico.	L'opzione che si è tentato di selezionare non è disponibile per il programma selezionato.	Spegnere e riaccendere l'asciugatrice. Modificare il programma o l'opzione, a seconda delle necessità.
Non c'è una luce nel cestello	Lampadina del cestello difettosa. Contattare il Centro di Assistenza Tecnica per sostituire la lampadina del cestello.
Un tempo di durata inaspettato compare sul display.	La durata dell'asciugatura viene calcolata sulla base delle dimensioni del carico e del livello di umidità.	Si tratta di un'operazione automatizzata - l'apparecchiatura funziona correttamente.
Un programma è inattivo.	La vaschetta dell'acqua è piena. Svuotare la vaschetta dell'acqua, premere il pulsante Avvio/Pausa. 2)
Il ciclo di asciugatura è troppo corto.	Le dimensioni del carico sono ridotte. Selezionare il programma a tempo. Il valore del tempo deve essere correlato al carico. Per asciugare un articolo o un quantitativo di bucato ridotto consigliamo tempi di asciugatura brevi.
	Il bucato è troppo asciutto. Selezionare il programma a tempo idoneo o un grado di asciugatura più elevato (per es. asciutto extra)
Ciclo di asciugatura troppo lungo 5)	Il filtro è ostruito. Pulire il filtro.
	Il carico è troppo grande. Non superare la quantità massima a livello di carico.
	La biancheria non è stata centrifugata a suficienza.	Centrifugare nuovamente la biancheria nella lavabiancheria.
	Temperatura ambiente troppo bassa o troppo alta - non si tratta di un'anomalia dell'apparecchiatura.	Accertarsi che la temperatura ambiente sia maggiore di +5°C e minore di +35°C. La temperatura ambiente adatta a raggiungere i migliori risultati di asciugatura è compresa tra 18° e 25°C.

5) Nota: Dopo un massimo di 5 ore, il ciclo di asciugatura termina automaticamente.

13.3 Possibili cause di risultati di asciugatura insoddisfacenti:

• Il filtro è ostruito. Un filtro ostruito compromette l'asciugatura.
• Le fessure per il ricircolo dell'aria sono ostruite.
• Il sensore di umidità è sporco.

• Il cesto è sporco.

• Impostazioni predefinite del livello di asciugatura non adeguate. Vedere il capitolo Regolazione del target di umidità finale

• La temperatura ambiente è troppo bassa o troppo alta. La temperatura ambiente ottimale è compresa fra 18° e 25°C.

14. VALORI DI CONSUMO

14.1 Introduzione

i

Il manuale dell'utente riporta l'etichetta energetica UE e l'ecodesign: Il regolamento (UE) 2023/2534 che si riferisce alle classi di efficienza dell'etichetta energetica da A a G.

i

Il codice QR sull'etichetta energetica fornita con l'apparecchiatura riporta un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale d'uso e a tutti gli altri documenti forniti con questa apparecchiatura.

È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https://eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell'apparecchiatura. Fare riferimento al capitolo "Descrizione del prodotto" per la posizione della targhetta di identificazione.

14.2 Legenda

kg Carico di biancheria. giri/min Centrifugato a

kWh Consumo di energia.

hh:mm Durata del programma:

% Umidità iniziale al termine della fase di centrifuga e target di umidità finale al termine del programma di asciugatura. Più veloce è la centrifuga, maggiore è il rumore durante la centrifuga, ma minore è l'umidità iniziale e il consumo energetico durante l'asciugatura del bucato.

14.3 Conforme al regolamento della Commissione: regolamento (UE) 2023/2533 e regolamento (UE) 2023/2534.

i

I seguenti valori sono stati ottenuti in condizioni laboratorio secondo gli standard pertinenti. I diversi parametri possono modificare i dati, per esempio la quantità di biancheria, il tipo di biancheria e le condizioni ambientali. Anche il contenuto iniziale di umidità della biancheria, il tipo di acqua, la tensione di alimentazione e il fatto di modificare l'imposta-zione predefinita di un programma possono influire sul consumo energetico, sulla durata del programma di asciugatura e sull'umidità finale.

1) Questo è il programma di riferimento utilizzato per valutare la conformità alle normative sull'etichettatura energetica e sulla progettazione ecocompatibile, regolamento (UE) 2023/2533 e regolamento (UE) 2023/2534. Questo programma è in grado di asciugare il bucato in cotone da un contenuto di umidità iniziale del carico del 60% fino a un target di contenuto di umidità finale del carico dello 0%.

Programma	Carico (kg)	Centrifugato a (giri/min)	Umidità iniziale (%)	Tempo di asciugatura (h:mm)	Consumo di energia (kWh)	Target di umidità finale (%)
Eco 1)	9,0	1000	60	3:39	1,65	0,0
Eco 1)	4,5	1000	60	2:10	0,87	0,0

Consumo di potenza in diverse modalità

Consumo energetico in modalità Off (W)	Consumo energetico in modalità Stand-by (W)	Partenza ritardata (W)
0,13 0,13 4,00
La modalità Spento/Stand-by dura al massimo 15 minuti.

14.4 Programmi comuni

Questi valori sono solo indicativi.

Programma	Carico (kg)	Centrifugato a (giri/min)	Umidità iniziale (%)	Tempo di asciugatura (h:mm)	Consumo di energia (kWh)	Target di umidità finale (%)
Cotoni extra	9,0 1000 60 4:49 2,10 -3,0
Cotoni extra	4,5 1000 60 3:46 1,53 -3,0
Cotoni pronto stiro	9,0 1000 60 2:33 1,08 12,0
Cotoni pronto stiro	4,5 1000 60 1:44 0,67 12,0
Sintetici extra	4,0 1200 40 1:45 0,65 0,0
Sintetici normale	4,0 1200 40 1:17 0,48 1,0
Sintetici pronto stiro	4,0 1200 40 1:01 0,36 12,0
Lana 1,0 1200 35 1:44 0,78 5,0

15. CH GARANZIA

Servizio clienti

Servizio dopo vendita
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Am Mattenhof 4a/b6010 Kriens
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Vendita pezzi di ricambio Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Consulenza specialistica/Vendita

Buckhauserstrasse 40, 8048 Zürich, Tel. [phone]

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di

garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

16. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo Smaltire l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana riciclando rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo con i rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
