MANUALE UTENTE MF 2505CEI Melchioni

Agitatore da soffitto con luce led

Melchioni S.p.a., titolare del marchio Melchioni Family, vi ringrazia per l'acquisto di questo apparecchio. Esso costituisce il risultato di una attenta selezione delle caratteristiche e di una meticolosa opera di perfezionamento dei dettagli, con l'obiettivo di offrire una soluzione completa, versatile, affidabile e prestazionale tanto all'utilizzatore saltuario quanto al più esigente.

Questo manuale contiene informazioni importanti, tanto ai fini del corretto uso dell'apparecchio, quanto al suo utilizzo in sicurezza. E' fondamentale leggerne e comprenderne il contenuto prima di eseguire qualsiasi operazione, affinché sia possibile ottenere le migliori prestazioni dall'apparecchio. Conservate questo manuale anche dopo la sua lettura, poiché potrebbe essere necessario farvi riferimento anche in futuro.

Il team Melchioni Family e a vostra disposizione per eventuali consigli, indicazioni e suggerimenti.

2. INFORMAZIONI IMPORTANTI AI FINI DEL CORRETTO USO IN SICUREZZA DELL'APPARECCHIO

Le seguenti indicazioni devono tassativamente essere lette, comprese e rispettate prima della messa in servizio dell'apparecchio. Esse risultano utili in particolare per la salvaguardia dell'incolumità, dell'integrità fisica e della sicurezza dell'operatore e delle persone circostanti, oltre che a fornire indicazioni preziose per la prevenzione di guasti e malfunzionamenti, per prolungare la vita operativa e per contenere il consumo energetico e favorire la tutela dell'ambiente.

• L'apparecchio è concepito per un uso domestico e non intensivo. Qualsiasi utilizzo di tipo professionale compromette il requisito di sicurezza ed è condizione per la inapplicabilità della garanzia
• Il prodotto non è destinato al funzionamento in ambienti industriali, grandi aree commerciali, grandi superfici pubbliche o comunità, cantine, garage, solai, pergolati, portici o altre collocazioni che lo possano rendere esposto agli agenti atmosferici
• L'apparecchio è previsto per uso interno ed al riparo dalle intemperie: l'utilizzo in ambiente aperto compromette il requisito di sicurezza e costituisce potenziale pericolo per l'incolumità dell'operatore e delle persone circostanti

- L'apparecchio non deve essere utilizzato qualora presenti deformazioni, rigonfiamenti, fessurazioni dell'involucro, parti mancanti ed altre anomalie strutturali. Al verificarsi di tali condizioni, disconnettere l'alimentazione elettrica e rivolgersi a personale tecnico qualificato

- L'apparecchio non deve essere utilizzato qualora emetta rumori inconsueti, cattivi odori, fumo, vapori o qualsiasi altro tipo di esalazione non riferibile al normale utilizzo. Al verificarsi di tali condizioni, disconnettere l'alimentazione elettrica e rivolgersi a personale tecnico qualificato

- L'apparecchio non deve essere riposto o utilizzato in ambienti eccessivamente umidi o polverosi, in presenza di atmosfere sature di gas, fumi, temperature eccessive o troppo basse o sotto la radiazione solare diretta

- L'apparecchio non deve essere utilizzato in atmosfere esplosive, in prossimità di materiale esplosivo, combustibile, detonante o infiammabile (es. pompe di benzina, bombole del gas ecc.); tale utilizzo costituisce serio pregiudizio per l'incolumità dell'operatore e delle persone circostanti e può essere causa di incendi o deflagrazioni

- Verificare che ciascuna parte dell'apparecchio sia collocata a debita distanza da fonti di calore (es. fornelli accesi elettrici o a gas), sia durante l'utilizzo che nei momenti di non utilizzo

- All'avvio e durante l'utilizzo, l'apparecchio deve essere costantemente sorvegliato: non utilizzare in assenza di operatori o persone che possano verificarne con costanza il corretto funzionamento

- Durante l'utilizzo, l'apparecchio deve essere collocato ad una distanza minima di 10 cm dagli oggetti circostanti su ogni lato: tale precauzione evita surriscaldamenti delle parti e ne migliora le prestazioni

- Utilizzare solo gli accessori originali forniti in dotazione; l'utilizzo di accessori non originali potrebbe costituire pericolo di danneggiamento dell'apparecchio, oltre che potenziale pregiudizio per la salute

- Non utilizzare l'apparecchio qualora una o più parti tra quelle elencate al successivo capitolo risultino mancanti o danneggiate: rivolgersi al proprio rivenditore per il ripristino

- Verificare periodicamente l'integrità delle parti che compongono l'apparecchio: qualora venissero riscontrate anomalie, astenersi dall'utilizzo e rivolgersi a personale tecnico qualificato

- Per le operazioni di pulizia, non utilizzare spugne abrasive o detergenti aggressivi: fare riferimento al successivo capitolo per le prescrizioni complete

- Prima di procedere ad operazioni di pulizia, assicurarsi che l'apparecchio sia spento da almeno 15 minuti e che il sezionatore elettrico posto a monte dell'apparecchio sia disattivato

• Per la pulizia del prodotto utilizzare un panno umido ed evitare qualsiasi detergente abrasivo o aggressivo; attendere la completa asciugatura prima di rimetterlo in funzione
• Non installare né utilizzare l'apparecchio sotto radiazione solare diretta o nel raggio di azione di altri apparecchi di ventilazione
• Non utilizzare in prossimità di fiamme libere, come bruciatori, caminetti, stufe a pellet, cucine a gas e simili, specie se l'eventuale spegnimento di tali fiamme provocasse dispersioni di gas

- Non utilizzare il prodotto per spegnere fiamme

- Assicurarsi di collegare l'apparecchio ad un impianto a norma realizzato secondo i criteri della regola d'arte, provvisto di interruttore differenziale ed interruttore magnetotermico. L'impianto elettrico deve possedere una potenza nominale pari o superiore a quella dell'apparecchio, e deve essere dotato di messa a terra

- Prima di effettuare i collegamenti elettrici, assicurarsi che il voltaggio del proprio impianto domestico corrisponda a quello indicato sull'apparecchio

- Prima di procedere all'installazione, assicurarsi che la rete elettrica sia disattivata tramite l'apposito sezionatore sul quadro elettrico. Non avviare mai ed in alcun modo il funzionamento dell'apparecchio se non ad assemblaggio ed installazione ultimata

- Il prodotto deve essere installato su di una superficie posta ad altezza tale che il ciglio inferiore non si trovi a meno di 230 cm dal suolo

- Il prodotto deve essere installato su di una superficie che assicuri resistenza alla trazione pari o superiore al peso dell'apparecchio: non installare su controsoffitti, pannellature, rivestimenti e similari, a meno che non sia stato verificato il rispettivo grado di tenuta

- Assicurare una distanza tra il perimetro della superficie di rotazione delle pale e le pareti circostanti di almeno 50 cm su ogni lato

- Il prodotto non deve essere collocato nel raggio di apertura di porte e finestre, saracinesche, tende, bascule, pareti mobili o simili

- Una volta rimosso dall'imballo, non lasciare incustoditi i relativi materiali, in particolar modo i sacchetti plastici, poiché potrebbero costituire pericolo per bambini o persone dalle ridotte capacità fisiche o cognitive

- Non rimuovere o modificare i dispositivi di sicurezza di cui il prodotto è provvisto

- Non immergere mai nessuna parte dell'apparecchio in acqua o altri liquidi: evitare di nebulizzare qualsiasi sostanza in prossimità dell'apparecchio o direttamente su di esso, specie se in funzione

- Non utilizzare il prodotto dopo una caduta: procedere ad una verifica di integrità da parte di personale tecnico competente

- Non inserire arti o altre parti del corpo nel raggio di azione dell'apparecchio mentre questo è in funzione: con raggio di azione si intende la superficie percorsa dalle pale durante la rotazione

• Non collegare l'apparecchio a cordoni prolungatori, ciabatte elettriche, prese multiple, timers, prese comandate o altri dispositivi che possano avviarlo autonomamente
• L'apparecchio deve essere tenuto al di fuori della portata dei bambini di età inferiore agli 8 anni; assicurarsi in ogni caso che non venga utilizzato per gioco
• Qualora l'apparecchio venga utilizzato da bambini, pur di età superiore agli 8 anni, o persone dalle ridotte capacità cognitive, sensoriali o motorie, esse devono essere istruite relativamente ai pericoli derivanti dall'uso scorretto dell'apparecchio e ci si deve assicurare che le informazioni siano state correttamente e completamente recepite e comprese; deve comunque essere assicurata adeguata supervisione
• Non utilizzare l'apparecchio in prossimità di accumuli o sorgenti di liquidi, quali serbatoi, vasche, docce, lavandini, altri sanitari, rubinetti, tubature, irrigatori, bottiglie, vasi di accumulo, vasi di espansione, corsi d'acqua, vasi di fiori e simili; non collocare recipienti contenenti liquidi sopra l'apparecchio; verificare che anche il cavo di alimentazione o la spina elettrica non siano mai immersi
• Non vi è ragione per disassemblare l'apparecchio, nemmeno dopo la sua dismissione; esso è composto da parti che potrebbero essere ingerite da bambini o persone dalle ridotte capacità cognitive
• Non procedere in autonomia ad alcun tipo di eventuale riparazione; in caso di guasto, provvedere a far visionale l'apparecchio da personale tecnico qualificato
• L'apparecchio non deve essere in nessun caso modificato in alcuna delle sue parti: tale condotta costituisce di norma grave compromissione del requisito di sicurezza, condizione per l'immediato decadimento della garanzia e non comporta alcun incremento prestazionale
• Non sottoporre il cavo di alimentazione a pieghe eccessive o strozzature: eventuali lesioni interne al cavo non ravvisabili costituiscono grave pericolo per la sicurezza
• Collocare l'apparecchio ad adeguata distanza da parti che potrebbero muoversi autonomamente quali tende, battenti di porte e finestre, portelli o simili, al fine di evitarne il contatto fortuito
• Collocare l'apparecchio su di una superficie piana e stabile e verificare che l'apparecchio non possa muoversi autonomamente per gravità o forze esterne
• Prima di riavviare l'apparecchio a seguito di un arresto, attendere che l'elica abbia esaurito la rotazione per inerzia
• Durante l'uso non è consigliabile sostare a distanza ravvicinata dall'apparecchio per lungo tempo, specie se in direzione del flusso
• Utilizzare l'apparecchio per i soli scopi previsti, così come mostrati nel presente manuale di istruzioni
• Conservare il presente manuale per eventuali riferimenti futuri

3. IDENTIFICAZIONE DELLE PARTI

Nell'imballo del prodotto, devono essere identificati i seguenti componenti: corpo dell'apparecchio, comprensivo di centralina e morsettiera elettrica, staffa di fissaggio, telecomando, quattro tasselli e quattro viti per tasselli. Le batterie non sono incluse nella

1x 2x AAA 1.5V 4x 4x

4. INSTALLAZIONE E PRIMO AVVIO

Disimballare l'apparecchio e verificare l'integrità e completezza della dotazione, come indicato al precedente capitolo, conservare l'imballo per 15 giorni, al fine di riporlo in caso di necessità di restituzione al rivenditore; decorso tale periodo, smaltirlo rispettando le prescrizioni sulla separazione dei materiali riportate su di esso. Leggere integralmente il presente libretto, con particolare attenzione alle prescrizioni per l'uso in sicurezza e rimuovere con attenzione tutti gli eventuali materiali di fissaggio delle parti, anche interne.


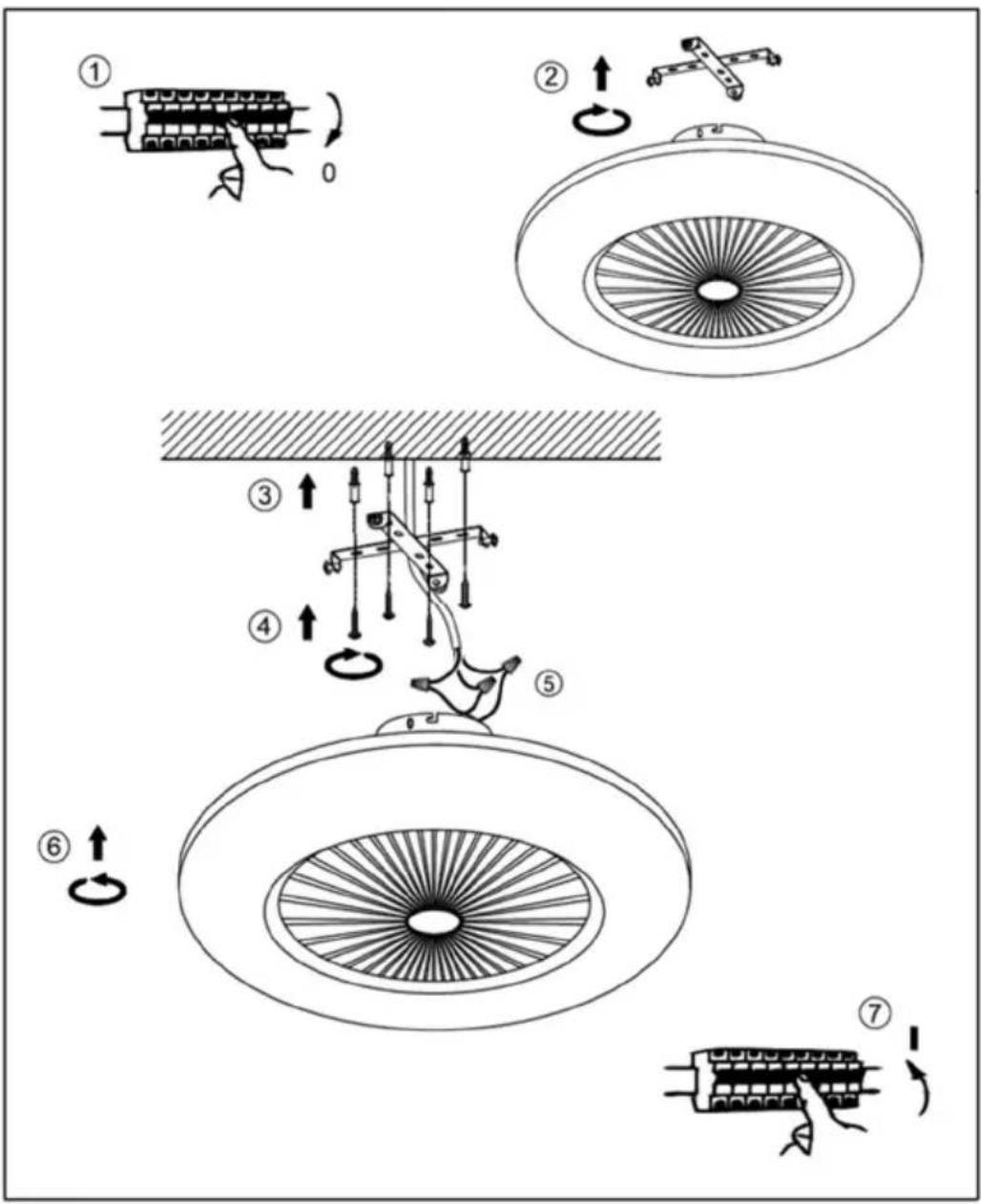

INSTALLAZIONE DELL'APPARECCHIO:

1) Disalimentare l'impianto spegnendo il sezionatore di zona sul quadro elettrico
2) Separare la staffa dal corpo dell'apparecchio con una breve rotazione in senso orario
3) Applicare la staffa al plafone nel punto in cui si desidera posizionare l'apparecchio, segnare i punti corrispondenti alle scanalature interne della staffa, quindi forare il plafone con un trapano elettrico ed inserire a fondo i tasselli nei fori. In caso di plafone in legno massello, può essere valutata la possibilità di omettere i tasselli.
4) Fai passare le viti nelle scanalature della staffa e fissarla serrando a fondo le viti nei tasselli

5) Effettuare i collegamenti elettrici collegando la fase al morsetto L, il neutro al morsetto N e la messa a terra sul rimanente morsetto
6) Inserire il corpo dell'apparecchio nella staffa, facendo combaciare le viti agli estremi della staffa con le scanalature lungo il perimetro della coppa, mantenendo la centralina al suo interno, quindi fissarlo con una breve rotazione in senso antiorario. Avvitare quindi le viti lungo il perimetro della staffa. Durante l'operazione, prestare attenzione all'integrità dei cablaggi
7) Riattivare l'alimentazione elettrica sul quadro

5. USO DELL'APPARECCHIO

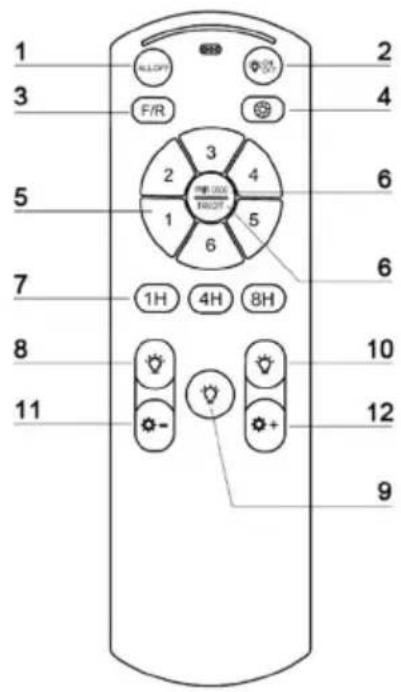

Tutte le operazioni cui l'apparecchio può assolvere vengono eseguite sul telecomando. Ecco le operazioni possibili agendo su ciascun pulsante:

1 2 3 4 F/R 5 6 7 8 9 10 11 AL/LOPT F/R 2 3 4 5 6 1H 4H 8H + - + + 12

1) Spegnimento generale: Disattiva completamente la rotazione della pala e spegne la luce
2) Accensione/spegnimento della luce: ad ogni pressione, accende e spegne in sequenza la luce
3) Inversore di rotazione della pala: ad ogni pressione, inverte il senso di rotazione della pala e con esso il verso del flusso d'aria
4) Inversore di rotazione della griglia: ad ogni pressione, inverte il senso di rotazione della griglia e con esso la direzione del flusso d'aria
5) Selezione velocità di rotazione: ad ogni pulsante numerato corrisponde una velocità di rotazione della pala proporzionale al numero sul pulsante
6) Sincronizzazione telecomando/arresto della pala: con pressione lunga esegue la sincronizzazione del

telecomando (cfr. succ.), mentre con pressione istantanea arresta la rotazione della pala, senza spegnere, se accesa, la luce

7) Timer autospegnimento: la pressione di ciascun tasto programma lo spegnimento generale dopo un periodo di tempo corrispondente al valore del pulsante premuto
8) Luce calda: accende la luce su di una tonalità calda
9) Luce naturale: accende la luce su di una tonalità neutra
10) Luce fredda: accende la luce su di una tonalità fredda
11) Attenuazione della luce: riduce l'intensità luminosa della luce
12) Aumento della luce: aumenta l'intensità luminosa della luce

Sincronizzazione del telecomando:

Una volta fornita l'alimentazione al termine dell'installazione, l'apparecchio emette un beep: entro tre secondi, premere e tenere premuto il pulsante (6) del telecomando fino a quando l'apparecchio emette un secondo beep, al termine del quale il telecomando e la centralina saranno in grado di riconoscersi vicendevolmente. Qualora l'apparecchio non emettesse il secondo beep dopo 10 secondi di pressione del pulsante (6), disalimentare l'apparecchio, rialimentarlo e ripetere la procedura.

Spegnimento ritardato:

I pulsanti (7) avviano il timer per l'autospegnimento immediatamente dopo essere stati premuti: tenere presente che l'eventuale successiva pressione di un pulsante qualsiasi, disattiva il timer, che dovrà pertanto essere fatto ripartire con una nuova pressione di uno dei pulsanti (7).

6. DETERGENZA E MANUTENZIONE

Il prodotto non necessita manutenzione, se non la periodica sostituzione delle pile del telecomando, che comunque devono sempre essere rimosse in caso di inutilizzo prolungato. Per sostituire le pile del telecomando, fare scorrere verso l'esterno il coperchio posteriore, quindi estrarre le pile e smaltirle secondo le vigenti prescrizioni in materia di tutela ambientale. Inserire pile nuove rispettando la polarità, quindi riapplicare il coperchio posteriore facendolo scorrere in direzione opposta.

Per la detergenza, disattivare la fornitura elettrica dal sezionatore sul quadro, passare le superfici con un panno umido, evitare detergenti aggressivi o abrasivi, attendere la completa asciugatura e riconnettere la fornitura di corrente dal quadro.

7. PROBLEMI E POSSIBILI SOLUZIONI

Problema	Possibile causa	Probabile soluzione
Né la ventola né la luce si accendono, ma il LED del telecomando si illumina premendo i tasti	C'è un interruttore sulla linea di corrente in posizione di aperto	Premere l'interruttore per portarlo in posizione di chiuso
	Il telecomando non è sincronizzato con l'apparecchio	Eseguire la sincronizzazione come esposto al cap. 5
Né la ventola né la luce, né il LED del telecomando si accendono premendo i tasti	Le pile del telecomando sono scariche	Sostituire le pile del telecomando

Qualora si verificassero anomalie di funzionamento diverse da quelle sopra elencate, una soluzione in autonomia non risulta praticabile ed il prodotto deve essere visionato da personale tecnico qualificato.

8. DATI TECNICI

Tensione di alimentazione : 220 – 240 V AC 50 Hz

Potenza massima : 100 Watt

Dimensioni esterne (L x A x P) : 54,2 x 23,4 x 54,2cm

Peso : 2,7 Kg

9. CONFORMITA'

Il produttore Melchioni Spa dichiara che il prodotto Agitatore da soffitto con luce led Mod. MF2505CEI (cod. 118620072) è conforme alla Direttiva 2014/30/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.

Il produttore Melchioni Spa dichiara che il prodotto Agitatore da soffitto con luce led Mod. MF2505CEI (cod. 118620072) è conforme alla Direttiva 2014/35/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Il produttore Melchioni Spa dichiara che il prodotto Agitatore da soffitto con luce led Mod. MF2505CEI (cod. 118620072) è conforme alla Direttiva 2009/125/CE del Parlamento Europeo e del Consiglio, del 21 ottobre 2009, relativa all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi all'energia.

Il produttore Melchioni Spa dichiara che il prodotto Agitatore da soffitto con luce led Mod. MF2505CEI (cod. 118620072) è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio, del 8 giugno 2011 e successiva Direttiva Delegata 2015/863 della Commissione, sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Ai sensi della Direttiva 2012/19/UE del Parlamento Europeo e del Consiglio, del 4 luglio 2012, sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), la presenza del simbolo del bidone barrato indica che

questo apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento deve pertanto essere effettuato mediante raccolta separata. Lo smaltimento effettuato in maniera non separata può costituire un potenziale danno per l'ambiente e per la salute. Tale prodotto può essere restituito al distributore all'atto dell'acquisto di un nuovo apparecchio. Lo smaltimento improprio

dell'apparecchio costituisce condotta fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per ulteriori informazioni è possibile rivolgersi all'amministrazione locale competente in materia ambientale.

10. GARANZIA

Melchioni Spa, con sede in Milano (Italia), via Colletta 37, riconosce garanzia convenzionale sul prodotto per il periodo di due anni dalla data del primo acquisto da parte del consumatore. Tale garanzia lascia impregiudicata la validità della normativa in vigore riguardante i beni di consumo (D.L. 6 Settembre 2005 n. 206 art. 128 e seguenti), dei quali diritti il consumatore rimane titolare. Tale garanzia si applica all'intero territorio dell'Unione Europea.

I componenti o le parti che risulteranno difettosi per accertate cause di fabbricazione saranno riparati o sostituiti gratuitamente per tramite del rivenditore, durante il periodo di garanzia di cui sopra Melchioni Spa si riserva il diritto di effettuare sostituzione integrale dell'apparecchio, qualora la riparabilità risultasse impossibile od eccessivamente onerosa, con altro apparecchio di simili caratteristiche (D.L. 6 Settembre 2005 n. 206 art. 130) nel corso del periodo di garanzia. In questo caso la decorrenza della garanzia rimane quella dell'acquisto originale: la prestazione erogata in garanzia non prolunga il periodo della garanzia stessa.

Questo apparecchio non sarà in ogni caso considerato difettoso per materiali o fabbricazione qualora dovesse essere adattato, cambiato o regolato, al fine di conformarsi a norme di sicurezza e/o tecniche nazionali o locali, in vigore in un Paese diverso da quello per il quale è stato originariamente progettato e fabbricato. Questo apparecchio è stato progettato e costruito per un impiego esclusivamente domestico: qualunque altro utilizzo comporta il decadimento dei benefici della garanzia.

La garanzia non copre:

- parti soggette ad usura o logorio, né quelle parti che necessitano di una sostituzione e/o manutenzione periodica

- uso professionale del prodotto

- malfunzionamenti o qualsiasi difetto dovuti ad errata installazione, configurazione, aggiornamento di software / BIOS / firmware non eseguita da personale autorizzato Melchioni Spa

• riparazioni o interventi eseguiti da persone non autorizzate da Melchioni Spa
• manipolazioni di componenti dell'assemblaggio o, ove applicabile, del software
• difetti provocati da caduta o trasporto, fulmini, sbalzi di tensione, infiltrazioni di liquidi, apertura dell'apparecchio, intemperie, fuoco, disordini pubblici, aerazione inadeguata o errata alimentazione

• eventuali accessori, ad esempio: scatole, borse, batterie, ecc. usate con questo prodotto

- interventi a domicilio per controlli di comodo o presunti difetti Il riconoscimento della garanzia da parte di Melchioni Spa è subordinato alla presentazione di un documento fiscale che comprovi l'effettiva data di acquisto. Lo stesso non deve presentare manomissioni o cancellature, in presenza dei quali Melchioni Spa si riserva il diritto di rifiutare l'erogazione del trattamento in garanzia. La garanzia non sarà riconosciuta qualora la matricola o il modello dell'apparecchio risultassero inesistenti, abrasi o modificati.

La presente garanzia non comprende alcun diritto di risarcimento per danni diretti o indiretti, di qualsiasi natura, verso persone o cose, causati da un'eventuale inefficienza dell'apparecchio. Eventuali estensioni, promesse o prestazioni in merito, assicurate dal rivenditore, saranno a carico di quest'ultimo.
