MANUALE UTENTE PLVP375E Le Marquier

La ringraziamo per avere acquistato una griglia a contatto LE MARQUIER.

La griglia a contatto è il Grill ideale per terrazze, giardini e una cucina naturale e sana per grigliate in allegria di pesce, crostacei, carne, pollame, selvaggina...

Ogni bruciatore è controllato da un rubinetto sormontato da una manopola di comando che permette di regolare la potenza.

PE,,=1 VOST,,1 S9CU,,E««1

1TTEN«9ONE: alcune parti accessibili potrebbero essere molto calde. Tenere lontano dalla portata dei bambini.
▶ Utilizzare solo all'esterno dei locali.
▶ Non spostare il dispositivo durante l'uso.
▶ Chiudere il rubinetto del gas dopo l'uso.
▶ Qualsiasi modifica al dispositivo potrebbe rivelarsi pericolosa.
= a piastra deve essere tenuta lontana da materiali infiammabili.
▶ Prima di pulirlo, aspettare che il dispositivo si sia raffreddato.
▶ Non utilizzare riduttori di pressione regolabili.
-e parti coperte da garanzia del produttore o del fornitore non devono essere manipulate dell'utilizzatore.
▶ 9ndossare un paio di guanti di protezione nel caso di maneggiassero parti particolarmente bollenti.
Evitare di posizionare il dispositivo in prossimità o sopra dei materiali combustibili.
Se si sente odore di gas, chiudere il rubinetto della bombola del gas

MONT17790 E 9NST1==1«9ONE

=a piastra deve essere tenuta lontana da materiali infiammabili durante l'uso.

Non posizionare e utilizzare mai benzina o altri liquidi o vapori infiammabili in prossimità del dispositivo.

Regolare l'inclinazione della piastra ruotando le 2 viti poste sotto di essa o utilizzando i 4 piedini regolabili.

La piastra è dotata di un accenditore elettronico a pila di tipo AA (LR6) "pila fornita".

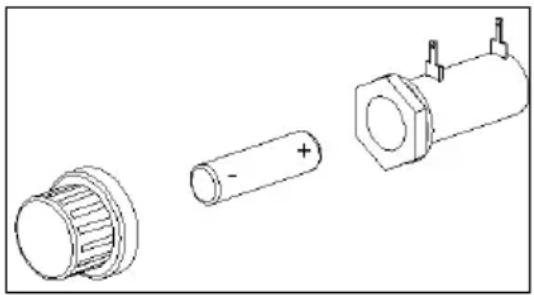

Inserire la pila (AA LR6) nell'apposito alloggiamento che si trova sotto la piastra, rispettando le polarità + e -. (Vedere figura 1)

Figura 1: Montaggio della pila

Questo dispositivo deve essere utilizzato all'aria aperta su un supporto orizzontale non infiammabile resistente al calore (ad esempio un mattone refrattario, una piastrella, una piastra in acciaio inossidabile). Entro un raggio di 0,50 m dal dispositivo evitare di lasciare materiale infiammabile.

„1CCO„DO DE= 71S

Utilizzare le bombole da 6 a 13 kg di butano o propano disponibili in commercio, utilizzando un regolatore di sicurezza adeguato. La bombola del gas utilizzata presenta un regolatore, altezza massima 615 mm e larghezza 310 mm. Se la bombola del gas fosse posizionata sul carrello, deve raggiungere un'altezza massima di 400 m e una larghezza di 310 mm

Per il butano: Utilizzare un regolatore fissato normalizzato (NF EN 12864) 28 mbar.

Per il propano: Utilizzare un regolatore fissato normalizzato (NF EN 12864) 37 mbar.

Il raccordo dell'apparecchio alla bombola del gas (butano o propano) deve prevedere un tubo flessibile metallico con punta meccanica NF D 36125 (durata illimitata) o un tubo flessibile in gomma armato con punta meccanica NF D 36112 (durata 10 anni), lunghezza massima 1,5 metri. Verificare regolarmente le buone condizioni del tubo del gas e non esitare a sostituirlo nel caso presentasse crepe o segni di usura. Dovrà essere sostituito inoltre quando sarà stata raggiunta la data di scadenza riportata sul tubo.

La plancha dovranno essere collegata con un raccordo G1/2 che si trova a destra dell'apparecchio. Dopo aver raccordata il tubo alla plancha, raccordare il regolatore sul tubo poi sulla bombola seguendo le indicazioni fornite con il tubo e con il regolatore.

In case di fuga di gas rilevata, chiudere il rubinetto della bombola del gas e verificare i raccordi e successivamente ripetere il test di tenuta.

Se la fuga persistesse o fosse generata da un altro pezzo, contattare il produttore.

Non utilizzare mai un apparecchio non a tenuta.

Procedere alla sostituzione della bombola del gas rispettando le istruzioni precisate in seguito :

▶ Procedere al cambio all'esterno lontano da fonti di infiammazione e di calore.

▶ Aspettare che l'apparecchio sia completamente freddo.

▶ Prima di sostituire la bombola, controllare che il rubinetto sia chiuso.

PR9MA DE==A MESSSA 9N FUNZ9ONE

Controllare:

▶ Che non ci siano fughe
▶ Che il tubo flessibile in metallo o in gomma non sia in contatto con le parte dell'apparecchio che potrebbero riscaldarsi e che sia visibile per tutte la sua lunghezza (dall'apparecchio alla bombola) e facilmente accessibile.

Ogni bruciatore viene controllato da un rubinetto con leva di comando e tasto di accensione.

La leva di comando presenta un simbolo (I) che serve ad indicare lo stato de rubinetto.

1. Aprire il rubinetto sulla bombola, premere il tasto di riarmo del regolatore fisso.
2. Premere e girare la leva di comando in posizione piena capacità (cerchio grande) e premere simultaneamente sul tasto di accensione.
3. Controllare visivamente l'accensione dell'apertura sotto la piastra di cottura.
4. Riprodurre la stessa procedura per ogni bruciatore.
5. Regolare poi a piacimento l'altezza della fiamma girando la o le leve di comando a piena capacità (cerchio grande) o a capacità ridotta (cerchio piccolo) (Vedere Figura 2)
6. Per spegnerlo, riportare le leve di comando sul simbolo di chiusura (○) e poi chiudere il rubinetto della bombola del gas.

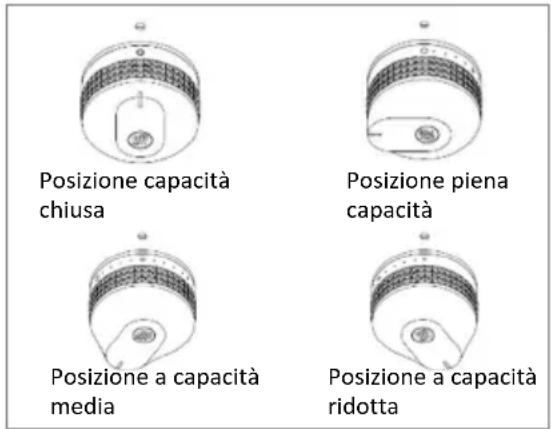

Posizione capacità chiusa Posizione piena capacità Posizione a capacità media Posizione a capacità ridotta

Figura 2 : Regolazione della leva di comando

Commento:

Nel caso non funzionasse l'accenditore utilizzare un accendino o un accendigas. Posizionare la fiamma a livello del bruciatore passando tra il corpo della plancha e la piastra di cottura e procedere all'accensione come precisato in precedenza. Ripetere l'operazione per ogni bruciatore.

UT9=9ZZO

COMMENTO: Al momento del primo utilizzo, si consiglia di lasciar funzionare al plancha a vuoto per circa 10 minuti a capacità media. È possibile che per qualche minute dall'apparecchio fuoriesca un leggero odore sgradevole :

Prima della cottura, preriscaldatore l'apparecchio per circa 10 minuti.

Per recuperare i succhi di cottura degli alimenti, posizionare il vassoio di raccolta nello spazio previsto a proposito sul lato sinistro della plancha.

Per pulire la placca, lasciarla montata. Basta un minuto per pulire la piastra di cottura. La pulizia deve essere fatta con la plancha spenta ma con la piastra ancora calda. Se così non fosse, mettere in funzione i bruciatori per qualche minuto. Raschiare il grosso dei succhi residui con una spazzola in acciaio inossidabile. Versare l'acqua sulla piastra e grattare con una spugnetta in acciaio inossidabile. Ripetere la procedura fino a quando la piastra non sarà completamente pulita. Asciugare a fondo con carta assorbente.

Attenzione alla capacità del becco di recupero: ricordarsi di svuotarlo regolarmente. Indossare un paio di guanti di protezione se il becco fosse ancora caldo.

Visionare il tutorial su youtube per maggiori informazioni.

ATTENZ9ONE: Evitare qualsiasi metodo con ghiaccioli. C'è il rischio di choc termico che potrebbe danneggiare la piastra (ad esempio rischio di rimozione dello smalto).

Se l'apparecchio non fosse utilizzato per un lungo lasso di tempo, controllare e pulire a seconda dei casi con aria in pressione, i bruciatori e gli orifizi di passaggio dell'aria (venturi) per rimuovere eventuali residui (sporco, nidi di insetti, ragnatele...)

STOCCA7790

Stoccare la plancha in un locale protetto da umidità, polvere o dove non rischi di essere danneggiata. Prima di riporre la plancha, scollegare la bombola del gas e stoccarla all'esterno in un luogo asciutto e ben ventilato protetta da fonti di calore.

CARATTERISTICHE

Paese di destinazione:	Categoria:
FR - BE - CH - ES - GB - IT - PT - LU	I_3+(28-30/37)
DK - NL - IT	I_3B/P 30

Plancha 3 Bruciatori					Σ Qn = 7,2 kW		522 g/h a G30 (butano)517 g/h a G31 (propano)
Bruciatori	Portata normale (Qn)	Gas	Pressione (mbar)	Riferimento su iniettore		Portata (g/h)	CE CE 1312
Sinistra 2.	4 kW (G30)	Butano 28-30	76 174				1312CP6343
Centro 2.	4 kW	172517 g/h a G31 (propano)	37
Destra 2.	4 kW

GARANZIE

La griglia è venduta con le seguenti garanzie commerciali: lemarquier.com

La nostra carta dei servizi post-vendita è disponibile sul sito web all'indirizzo: lemarquier.com

Ogni dispositivo è controllato durante tutte le fasi di produzione.

In caso di anomalie, è necessario controllare che le raccomandazioni riportate nelle istruzioni per l'uso siano state seguite scrupolosamente. In particolare, assicurarsi che sia utilizzato il riduttore di pressione originale per la bombola del gas.

La mancata osservanza delle regole di utilizzo può causare danni al dispositivo.

Non modificare il dispositivo.

Qualsiasi modifica al dispositivo potrebbe rivelarsi pericolosa.

In caso di guasto o pezzo danneggiato, rivolgersi all'assistenza post-vendita.

https://maisonlemarquier.zendesk.com/

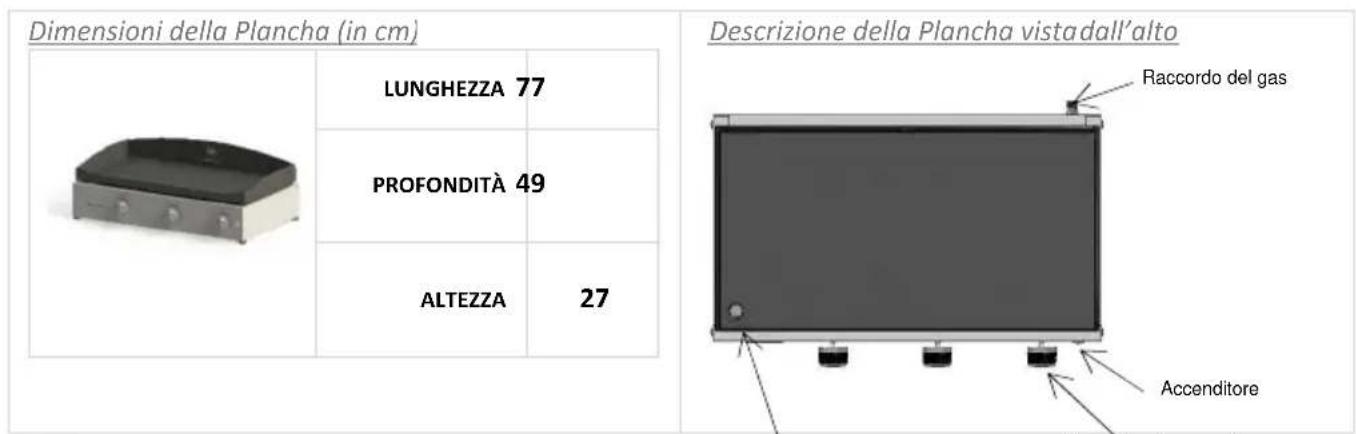

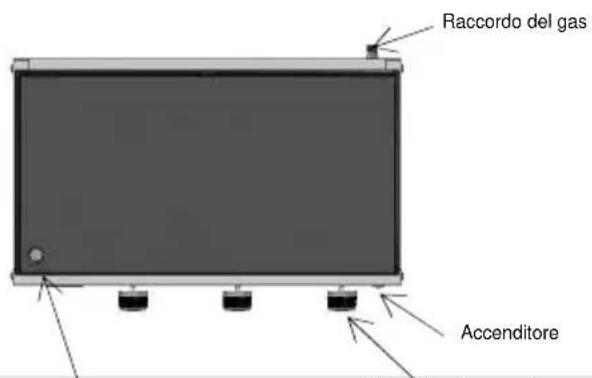

Dimensioni della Plancha (in cm) LUNGHEZZA 77 PROFONDITÀ 49 ALTEZZA 27 Descrizione della Plancha vistadall'alto Raccordo del gas Accenditore

Raccordo del gas Accenditore

Scarico dei succhi
Manopola di comando
