MANUALE UTENTE P905I1M37NT BERTAZZONI

grazie per aver scelto per la tua casa la qualita degli elettrodomestici Bertazzoni.

É dal lontano 1882 che la mia famiglia costruisce cucine e si è dunque conquistata una solida reputazione per l'eccellenza della sua ingegneria, nata alla passione per la buona tavola.

Oggi i nostri prodottivantano un esclusivo design, tipicamente italiano e una technologia d'alto livello. La nostra missione è quella di costruire elettrodomestici dal funzionamento perfetto, che soddisfino pienamente chi li usa.

Creando prodotti di elevata qualità estetica, rispondiamo alle esigenze dei nostri clienti. I nostri elettrodomestici sono inoltre versatili e maneggevoli, perché cucinare diventa un vero piacere.

Questo manuale ti aiuterà a utilizzare e a prenderti cura di un prodotto Bertazzoni nel modo più sicuro ed efficente, affinché ti possa dare la massima soddisfazione per molti anni a venire.

Spero che sia di loro completo grado!

Paolo Bertazzoni

Presidente

fes

VALIDÀ DEL MANUALE

Il seguente manuale è valido per tutti i codici prodotto significati di seguito:

P90511M37GT
P90511M37CT
P90511M37XT
P90511M37NT

INFORMAZIONIGENERALI 7

LETTURA DEL MANUALE 7
INTRODUZIONE E SICUREZZA 7
IDENTIFICAZIONE DELL'APPARECCHIO 8
INFORMAZIONIGENERALI DI SICUREZZA 8

AVVERTENZE 10

RESPONSABILITA DEL PRODUTTORE 10
TUTELA DELL'AMBIENTE 10

INSTALLAZIONE 11

AVVERTENZE IMPORTANTI 11
AVVERTENZE PER L'UTILIZZO 11
INSERIMENTO DEL PIANO COTTURA 12
INSTALLAZIONE SOPRA FORNO INCASSO 14
INSTALLAZIONE SOPRA VANO O CASSETTI 14
INSTALLAZIONE FILOTOP 15

FISSAGGIO PIANO COTTURA 15
VENTILAZIONE DEI LOCALI 16
COLLEGAMENTO ELETTRICO 16
COLLEGAMENTI POSSIBILI CON CAVO IN DOTAZIONE 17

USO 18

AVVERTENZEGENERALI DI SICUREZZA 18

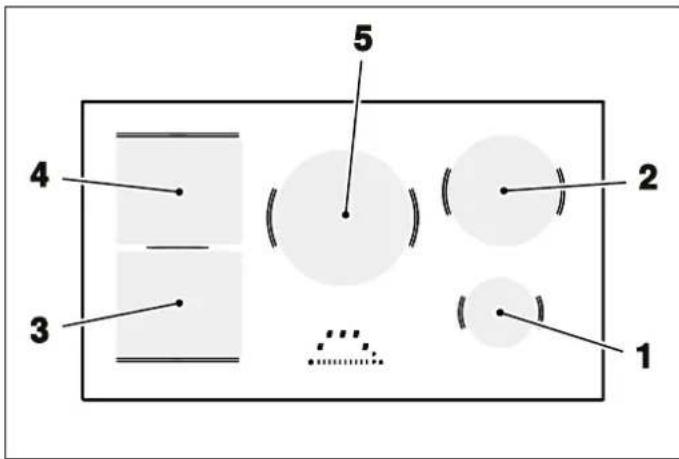

DESCRIZIONE PIANI COTTURA 19
COTTURA CON INDUZIONE 19

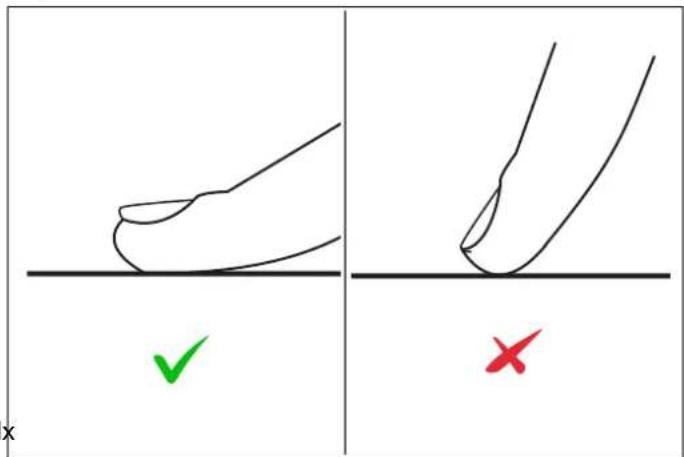

UTILIZZO DEI COMANDI TOUCH 19
DIMENSIONEPER L'INDUZIONE 20

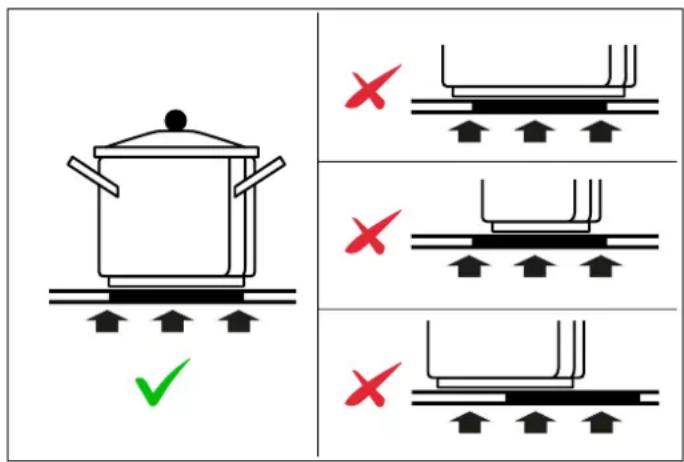

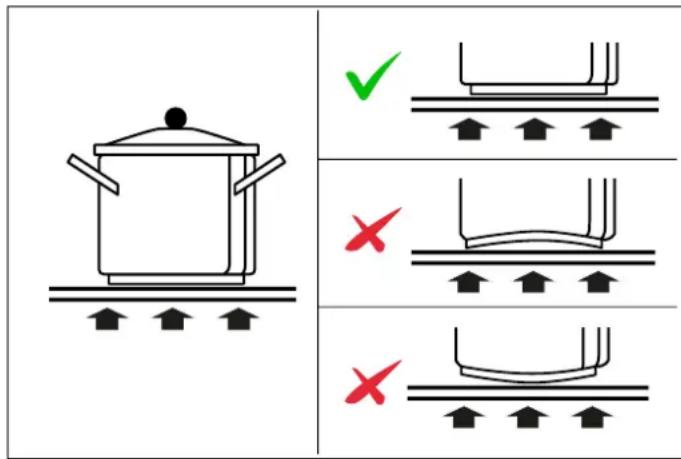

SCELTA DEI RECIPIENTI DI COTTURA PIU APPROPRIATI 20
LIMITAZIONE DELLA DURATA DI COTTURA 21
ACCENSIONE SPEGNIMENTO 21
UTILIZZO DELLE ZONE DI COTTURA 22
FUNZIONE POWER 22
MULTIZONA 22
TRASFERIMENTO IMPOSTAZIONI 22
SPEGNIMENTO AUTOMATICO 22
CONSIGLI SULLA POTENZA DA UTILIZZARE PER LE VARIE COTTURE 23
GESTIONDELLAPOTENZA 24
FUNZIONI DI TEMPO 24
CALORE RESIDUO 25
SICUREZZA BAMBINO 25
BLOCCO DISPLAY 25
PRESENZA PENTOLA 25
ASSENZA PENTOLA 25
SOVRATEMPERATURA DISPLAY 25
ASSISTANT 26
MENU UTENTE 27

MANUTENZIONE 29

SOSTITUZIONE DEI COMPONENTI 29
LIMITAZIONEDI POTENZA 29
RUMORE DURANTE IL FUNZIONAMENTO 30
PULIZIA DELL'APPARECCHIO 30
COSE DA EVITARE 30
PULIZIA CORNICI ESTETICHE 30
PULIZIA DEL VETRO 30

RISOLUZIONE DEI PROBLEMI 31

RANZIA 33
DICIARAZIONE DI GARANZIA CONVENZIONALE 33

ASSISTENZA 35

35

LETTURA DEL MANUALE

INTRODUZIONE E SICUREZZA

Queste istruzioni sono adattate a diversi tipi di dispositiva di installare e/o usare l'apparecchio leggere quando potrebbero containere descrizioni di funzioni che attentamente le istruzioni riportate all'interno di quello,vostro dispositorio potrebbe non contenero o supportare manuale.

Le immagini e le grafiche presenti in questo documentQuesto vi aiuterà a familiarizzare con il vostro nuovo riferiscono a differenti modelli e possono variare dispositivo.

leggermente rispetto al prodotto acquistato.

Tenere quellodocumento a portata di mano in modo d.

Il fabbricante non si assume alcuna responsabilità per poterlo consultare in qualsiasi momento e trasmetterlo a danni a persona o cose causati da un'installazione errataentuali proprietari successivi.

impropria del dispositivo.

Il fabbricante si riserva il diritto di apportare ai vari modell'esto manuale e prendere in considerazione le note le modifiche necessarie, al fine di rispetto le norme sicurezza quali: "Attenzione", "Avvertenza" e "Pericolò" tecniche vigenti. presenti nel testo.

In caso di reclami si prega di contattare il servizio client

PERICOLO

Questo symbolo evidenza una situazione di pericolo per se stessi e per gli altri.

Leggerlo attentamente e accertarsi di aver compreso perfettamente le cause di potenziali incidenti pericolosi o letali.

AVVERTENZA

Questo significato evidenza un'informazione di sicurezza. Leggerlo attendamente e accertarsi di aver compreso perfettamente le cause di potenziali incidenti pericolosi.

ATTENZIONE

Questo significato evidenza un'operazione che potrebbe mettere a rischio la struttura dell'apparecchio o dei loro componenti.

Svolgere queste operazioni con particolare cautela.

NOTA

Questo symbolo indica consigli utili e richiama l'attenzione su procedure e comportamenti corretti. Osservare le istruzioni contrassegnate da questo symbolo vi risparmiera problemi.

Il simbolo evidenza metodi o procedure da fare per il corretto utilizzato dell'apparecchio.

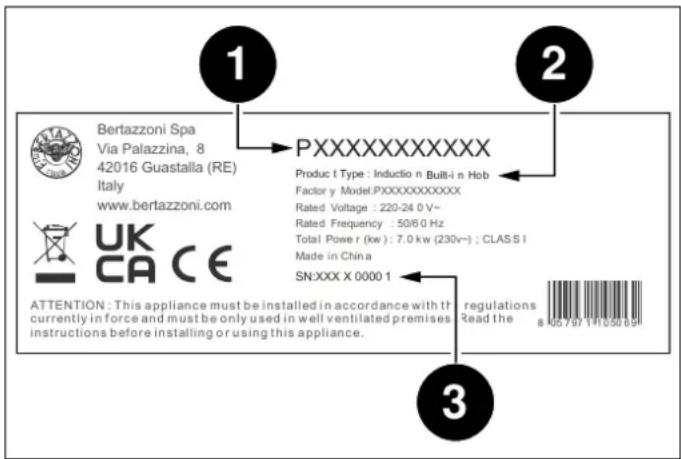

IDENTIFICAZIONE DELL'APPARECCHIO
Fig. 1

La targhetto contiene le seguenti informazioni:

1)Codice di vendita
2) Modello
3)Numero di série

INFORMAZIONI GENERALI DI SICUREZZA

Questo apparecchio è conforme alla direttiva europea 2002/95/CE (RoHS).

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli appearechi dismessi valide su tutto il territorio dell'Unione Europea.

Il simbolo del cestino barrato riportato sul prodotto indica che i Rifiuti derivanti dalle Apparecchiature Elettriche ed Elettroniche (RAEE) non devono essere buttati nella spazzatura indifferenziata (cchio insieme ai "rifiuti urbani misti"), ma devono essere gestiti separatamenteosi da essere sottoposti ad apposite operazioni per il loro riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate.

I RAEE devono perché essere consegnati ai Centri di Raccolta (chiamatianche isole ecologiche o piattaforme ecologiche) allevesti dai Comuni o dlale Società di igiene urbana. Quando si acquista una nuova apparecchiatura, inoltre, si cui consignare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente (ritiro "uno contro uno"); i RAEE di "piccolissime dimensioni" (nei quali cchio dessuna dimensione supra i 25 cm) possono essere consognati Gratisamente ai negotiantianche quando non si compra nulla (ritro "uno contro zero" - che perché è obblatorio solo per i negoti con superficie di vendita superiore a 400 mq).

PERICOLO

Questo appearecchio non è destinato all'uso da parte di persona, inclusi i bambini, con ridotte capacità psichiche o motorie o mancanza di esperienza e conoscenza del funzionamento del prodotto. Queste persone possono utilizzare l'apparecchio solo quello la supervisione di una persona responsable per la loro sicurezza e una adeguata istruzione sull'uso dell'apparecchio.

PERICOLO

Se la superficie del piano induzione è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

PERICOLO

Pericolo d'incendio: non lasciare oggetti infiammabili sulle superfici di cottura.

PERICOLO

La cottura automatica sul piano di cottura con grasso o olio più essere pericolosa e più provocare incendi. Non cercare di spegnere un eventuale incendio con l'acqua, ma spegnere l'apparecchio e poi coprir la fiamma con un coperchio o una coperta antincendio.

PERICOLO

L'apparecchio più essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli inerenti. I bambini non devono gliacare con l'apparecchio. La pulizia e la manutenzione destinata a essere effettuata dall'utilizzatore non deve essere effettuata da bambini sulla sorveglianza.

AVVERTENZA

Le parti accessibili possono divertare calde durante l'utilizzo. I bambini devono essere tenuti lontani.

AVVERTENZA

L'apparecchio non deve essere installato su un piedistallo.

AVVERTENZA

Non utilizzato pulitori a vapore per la pulizia dell'apparecchio.

ATTENZIONE

Non utilizzato un timer esterno o altri sistemi di controllo remoto per far funzionare l'apparecchio.

LEGGERE IL LIBRETTO D'ISTRUZIONI PRIMA INSTALLARE E UTILIZZARE L'APPARECCHIO.

Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla copertina del libretto istruzione e sull'etichetta dell'apparecchio.

Il costruttore non più essere considerato responsable per eventuali danni a cose o a persone, derivanti da una installatione non corretta o da una sbagliata utilizzazione dell'apparecchio.

Il costruttore non è responsabile delle eventuali inesattezza, dovute a errori di stampa o di trascrizione, conteni nel presente libretto. L

L'estetica delle figure riportate è puramenteindicativa.

Il costruttore si riserva di effettuare modifiche ai propriq. prodotti quando ritenuto necessario e utile, alla venire meno alle essenziali caratteristiche di sicurezza e di funzionalità.

QUESTO APPARECCHIO E' STATO CONCEPITO PER UN USO DI TIPO NON PROFESSIONALE ALL'INTERNO DI ABITAZIONI.

Questo manuale d'uso costituisce parte integrante dell'apparecchio e deve essere conservato integro e portata di mano dell'utente per tutto il ciclo di vita dell'apparecchio.

Prima di utilizzare l'apparecchio leggere il manuale.

RESPONSABILITA DEL PRODUTTORE

Il costruttore declina agli responsabilità per danni subiti da persone e cose causati da:

• uso dell'apparecchio diverso da quello previsto;
• inosservanza delle prescrizioni del manuale d'uso;
  manomissioneanche di una singola parte dell'apparecchio;
• utilizzato di ricambi non originali;

ATTENZIONE

Inserendo la marcatura C su quello prodotto, si dichiarare, sotto la propria responsabilità, la conformità di quello appareccchio a tutte le normative europee sulla sicurezza, la salute e i requisiti ambientali stabiliti alla legislazione.

TUTELA DELL'AMBIENTE

Si prega di smaltire le confezioni nel rispetto dell'ambiente

Questo appearecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/EU in materia di appearecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

L'imballaggio dell'apparecchio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quindi, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendocontoanche dei seguenti consigli:

• smaltire gli elementi dell'imballaggio nei corrispondenti contentitori di ricericlaggio,
• prima di consegnare il vecchio apparecchio alla piattaformà di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio,
  non buttare l'olio usato nel lavandino. Conservarlo in un recipientie chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non trattandosi della migliorie soluzione, si evita in quello modo la contaminazione dell'acqua).

L'installazione, tutte le regolazioni, le trasformazioni e le AVVERTENZE PER L'UTILIZZOManutenzioni elencate in questa parte devono essere

eseguite esclusivamente da personale qualificato (come dalmpiegare contentitori a fondo piatto ed adatte alla normativa vigente). Un'errata installatione cui cause cottura ad induzione

danni a persona, animali o cose, nei confronti dei quali costruttore non può essere considerato responsabile. I dispositiivi di sicurezza o di regolazione automatica degli apparecchi durante la vita dell'impianto potranno essere modificati solamente dal costruttore o dal fornitore debitamente autorizzato.

Procedere all'installazione solo dopo aver indossato i dispositivi individuali di protezione.

AVVERTENZE IMPORTANTI

dalmpiegare contentitori a fondo piatto ed adatte alla cottura ad induzione

Lei Positionare le pentole prima di accendere le zone di la cottura

Assicurarsi che la pentola sia centrata rispetto alla zoi cottura

Non allontanarsi durante la cottura di cibi con olio e grasso, fácilmente inflammabili

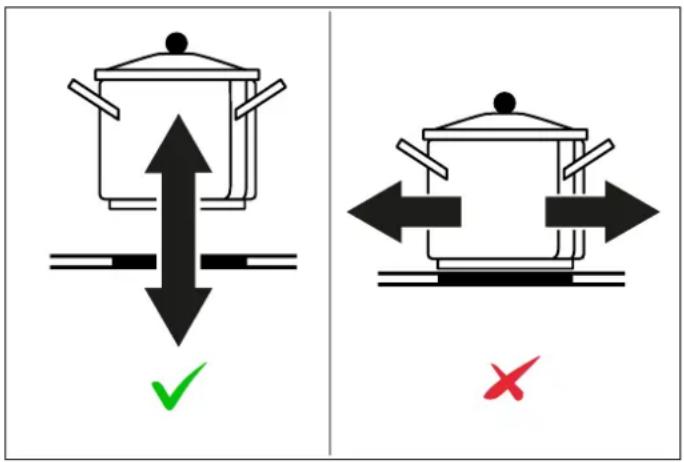

Per evitare che il piano si graffi, muovere le pentole alzandole alla farle strisciare
- Pentole con fondo graffiato o danneggiato posso n
danneggiare il vetro ceramicico

Il piano cottura può essere installato inserto tra mobili da sabbia, sale, zucchero o altre sostanze abrasive cucina o tra un mobile e la parete in muratura. La paretessono danneggiare il vetro ceramicico

posteriore e le superfici circostanti devono resistere a una temperatura di 90^ . Per evitare lo scollamento del Tenere sempre asciutti la zona di cottura e il fondo laminato plastico che ricopre il mobile, il collante che li pentole

unisce delve resistere a temperature non inferiori a 100^ Non utilisezare mai pentole surgelate

Il top su cui viene installato il piano cottura delve essere non mettere o lasciare pentole vuote sul piano anche stabile, in piano e orizzontale. Il piano di lavoro all'interno

del quale si incassa l'apparecchio deve essere in grado di non poggiare mai un contentatore bollente sul pannello sostenere carichi di ca. 60 kg. In caso di piani di lavorocontrollo. L'elettronica除去 il vetro potrebbe sottili, utilizzare un materiale di rinforzo resistente al calore danneggiarsi

e all'umidita. Controllare la planarita del piano di cottura Non usare mai contemporaneamente 2 recipienti di solo归来 che è stato incassato. cottura su una sola zona cottura

L'installazione dell'apparecchio deve essere effettuata conformamente a quanto prescritto alla normativa vigente.

1. Questo dispositivo non è collegato a dispositiivi di evacuatione dei prodotti della combustione. Deve pertanto:

essere collegato conformmente alle regole d'installazione

sopra menzionate. Particolare attenzione si deve dare all prescrizioni in materia di aerazione e di ventilazione dei locali.

La distanza tra la cappa di aspirazione e il piano o deve corrispondere almeno alla distanza indica nelle istruzioni per il montaggio della cappa di aspirazione.

Se sopra il piano cottura fosso r installati materiali,. facilemente inflammabili (p. es. una mensola) occorre, mantenere la distanza di sicurezza F indicata in Fig

Non riscaldare contentori chiusi (per es. barattoli di conserve). A causa della sovrappressione i contentitori o i barattoli possono scoppiare e provocare lesions
Il vetro ceramico è molto resistente, non è tuttavia infrangibile. Evitare di far cadere oggetti,anche piccoli, sul vetro ceramico

Non colpire i bordi del vetro con le pentole

Usare la potenza massima solo per far bollire l'acqua per friggere

Non preriscaldare le pentole vuote. Il fondo della pente potrebbe in breve tempo raggiungere temperature elevatissime e danneggiare sua il vetroceramico che il rivestimento interno della pentola
Prestare particolare attenzione per evitare di versare zucchero o miscele dolci sul piano di cottura durante cottura ed evitare materiali o sostanze che potrebbero scogigliersi (plastica o fogli di alluminio). In tal caso,

spagnere immediatamente il piano e pulire con un raschietto nelle la zona di cottura è ancora tiepida. la zona del piano cottura in vetroceramica non viene pulita immediatamente si possono formare dei residui che non potranno essere rimossi una volta raffreddata zona del piano cottura

• La parte elettronica può provocare, durante il funzionamento, rumori udibili. Può essere percepibile,anche la ventola di raffreddamento. La ventola di raffreddamento può continuare a funzionare ancè o la fine del processo di cottura per raffreddare i componenti elettronici. Ciò non significiva che il piano induzione sia difettoso o che funzioni in modo anio
  Se il piano cottura è installato sopra un cassetto, rispetto rassativamente le distance indicate nei dis di installatione e non uso per riporre oggetti inflammabili. Eventuali oggetti contenuti nel cassetto devono essere resistenti al calore e restare ad una distanza di almeno 2cm dal fondo del piano
  Se il piano cottura è installato sopra un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura. Non conservarvi oggetti appuntiti o piccoli, carta, tovaglioli, ecc. Questi potrebbero penetrare o essere aspiratiattraverso le fessure di aerazione e danneggi

la ventola di raffreddamento o pregiudicare il raffreddamento

Se l'apparecchio viene incassato sobre un forno dotato di sistema di pulizia pirolitico, Non deve essere me funzione nelle procedimento pirolitico è in corso poiché potrebbe scattare la protezione di surriscaldamento del piano cottura

Avvertenza per persona con pacemaker: tenere.
presente che nelle immeditate vicinanze dell'apparecchio in funzione si genera un Campo elettromagnetico. La
opportunity che il funzionamento del pacemaker ne risenta è molto remota. In caso di dubbi rivolgersi al
aproductore del pacemaker o al proprio medico.

I Campo elettromagneto del piano acceso cui influenzare il funzionamento degli oggetti soggetti a imagnetizzazione. Non tenere nelle immediate vicinanze del piano cottura carte di credito, dispositivi di memoria, calcolatrici

Se si utilizes una adattatore per recipienti di cottura non adatti all'induzione, il sistema riscaldante del piano potrebbero danneggiarsi.

ATTENZIONE

Ilprocessodi cotturadevesserecostamente monitorato

INSERIMENTO DEL PIANO COTTURA

Dopo aver molto le varie parti mobili dai loro imballi inter esterni, assicurarsi che il piano sia integro. Non utilizzare l'apparecchio in caso di dubbio e contattare il centro assistenza.

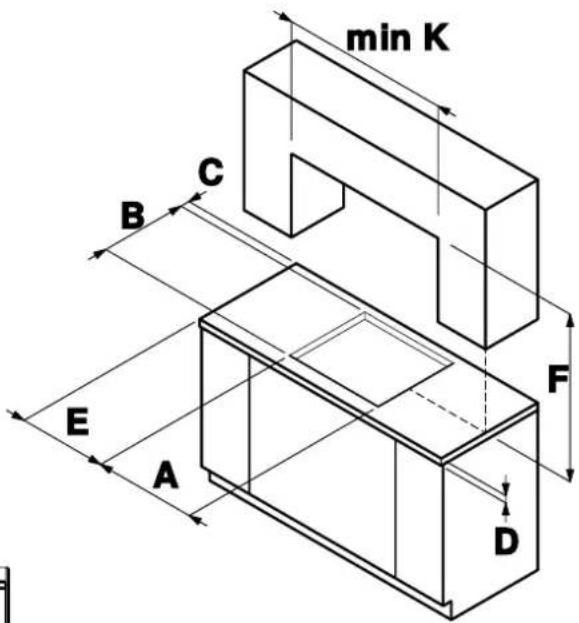

Considerando le dimensioni critiche dell'apparecchio (vedi Fig. 2), praticare un'apertura nel piano del mobile seguito le misure riportate nella tabella.

Fig. 2

A

B

C

DEFK

Piano 90 cm 840 mm 475 mm 50 mm 30 mm 100 mm 700 mm min. 900 mm

Piano 90 cm 840 mm 475 mm 50 mm 30 mm 100 mm 700 mm min. 900 mm

+Frame

HLMNP

Q

R

Piano 90 cm 900 mm 520 mm 49 mm 25 mm 470 mm 32,5 mm 835 mm

Piano 90 cm 900 mm 524 mm 49 mm 27 mm 470 mm 52.5 mm 835 mm

+Frame

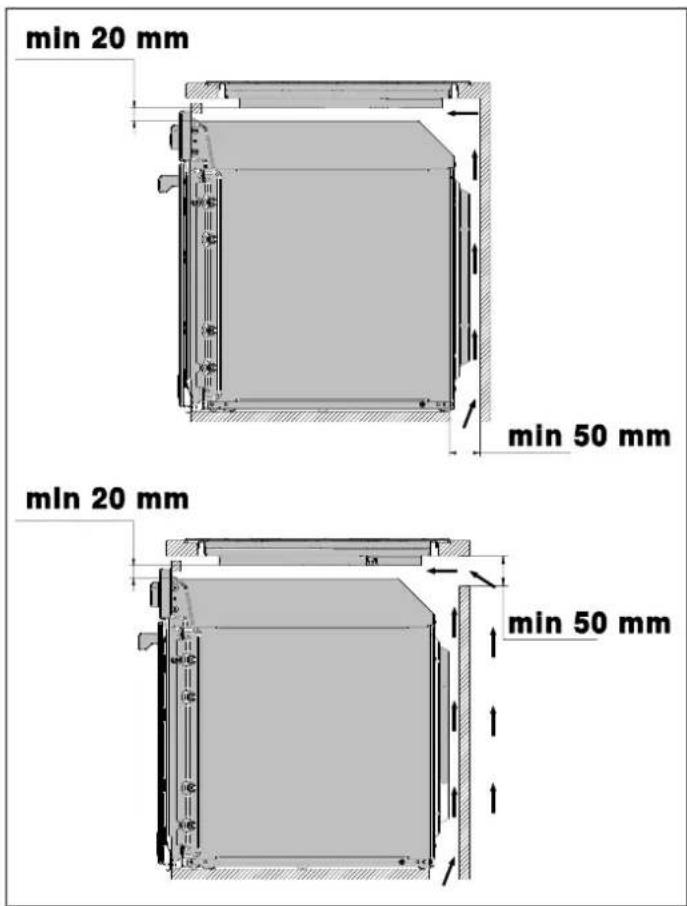

INSTALLAZIONE SOPRA FORNO INCASSO

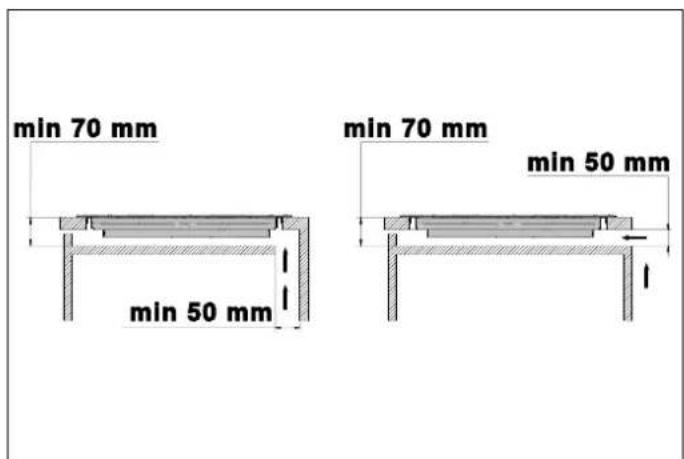

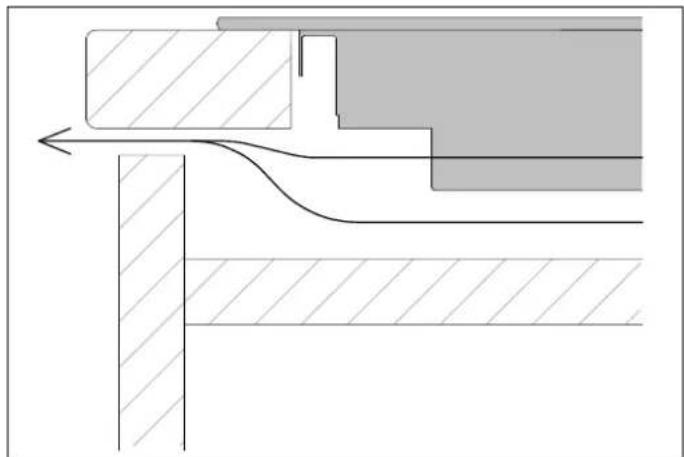

INSTALLAZIONE SOPRA VANO O CASSETTI

Se installato sopra un fornò è necessario lasciare unoLa distance tra il piano cottura e i mobili da cucina o spazio tra il fondo del piano cottura e la parte superieappadchidi da incasso delve essere tale da garantire una prodotto installato quello e garantire la ventilazione di tuteffidiente ventilazione e un sufficiente scarico dell'aria. vano (come da figura). Il fornò delve essere dotato di dispositivo di raffreddamento. Il costruttore declina agli La larghezza interna del mobile delve essere almeno par responsabilità nel caso in cui venga installato un fornò alla larghezza interna dell'intaglio nel piano di lavoro in un'altramarca. modo che, una volta incassato, il piano cottura sia

Fig. 3

La distanza tra il piano cottura e i mobili da cucina o iapparadichi da incasso deve essere tale da garantire una usfificiente ventilazione e un sufficiente scarico dell'aria. La larghezza interna del mobile deve essere almeno par alla larghezza interna dell'intaglio nel piano di lavoro in modo che, una volta incassato, il piano cottura sia

liberamente accessibile da ricerca e che il carter inferiore possa essere molto per la manutenzione. Se il piano cott non è liberamente accessibile dal basso dopo l'incasso, occorre rimuovere la guarnizione dal top della cucina affinché il piano cottura possa essere smontato (una volta effettuato l'intervento la guarnizione dovrá essere riposizzonata).

Fig. 4
Fig. 5

NOTA

Per ottimizzare ulteriormente le prestazioni del prodotto è possibile prevedere nel mobile uno scarico frontale per l'aria di raffreddamento

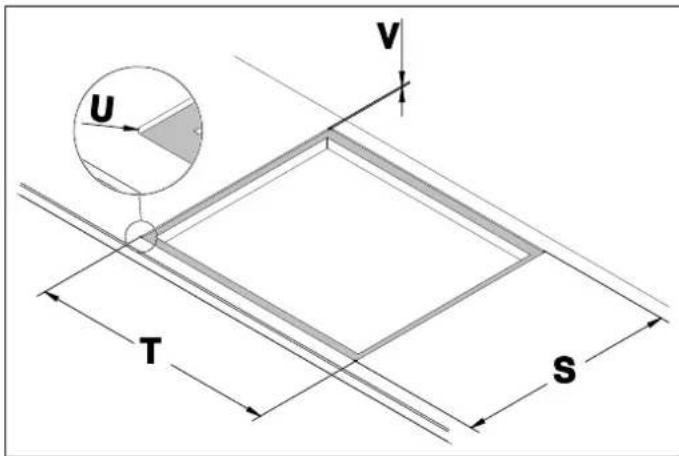

INSTALLAZIONE FILOTOP

Il piano cottura è installabile a filo solo per top cucin'evitare accidentali infiltrazioni di liquido nel mobile pietra naturale (granito, marmo), legno massello e pianisodostante, l'apparecchio è dotato di una speciale lavoro piastrellati. Per piani di lavoro in altri materiali, guarnizione.

rivolgersi al produttore per verificare se sono adatti all'incasso di un piano cottura a filo.

Controllare la planarità del piano di cottura solo dopo stato incassato.

Dopo l'installazione nella nicchia, sprezzare nella fessu tra piano cottura e piano di lavoro la guarnizione in termoresistente (almeno 160^ ).

Nel disegno è indicata la quota consigliata per l'applicazione della guarnizione stessa.

Fig. 6

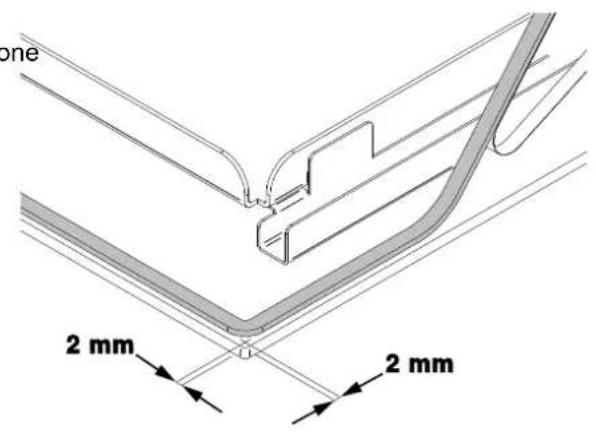

FISSAGGIO PIANO COTTURA

1) Stendere la guarnizione sigillante lungo il bordo inferior del piano incasso dopo averne pulito la superficie.
2. hencellarla a 2 mm dal bordo del vetro esterno o della cornice estetica.

silicone

Fig. 7

3) Incassare il piano nell'aperture del mobile.

NOTA

La guarnizione va insertaanche per le installazioni filotop.

TSUV

Piano

90 cm

904 mm 524 mm 5 mm 5 mm

VENTILAZIONE DEI LOCALI

Per garantire un corretto funzionamento dell'apparecchio necessario che il locale dove esso è installato sia correttamente ventilato.

L'airazione del locale deve essere garantita rispettotando normative vigenti in materia.

Ille collegamento elettrico delve essere seeguito in conformi con le norme e le disposizioni di legge in vigore.

Prima di effettuare l'allacciamento, verificare che: le Le caratteristiche della rete elettrica siano adatte ai da riportati sull'etichetta di identificazione.

• La connessione e l'impianto siano muniti di collegamento a terra seconde le normative vigenti.

NOTA

Il cavo fornito in dotazione permette il collegamento sua monofase che bifase.

Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura di 90^ .

Interporre tra l'apparecchio e la rete un interruptore onnipolare, dimensionato al carico dell'apparecchio. In alternatively il collegamento elettrico cui ossereanche protetto con un interruptore differenziale.

Il cavo di terra non deve essere interrogato dall'interruttore. fissato all'impianto di terra.

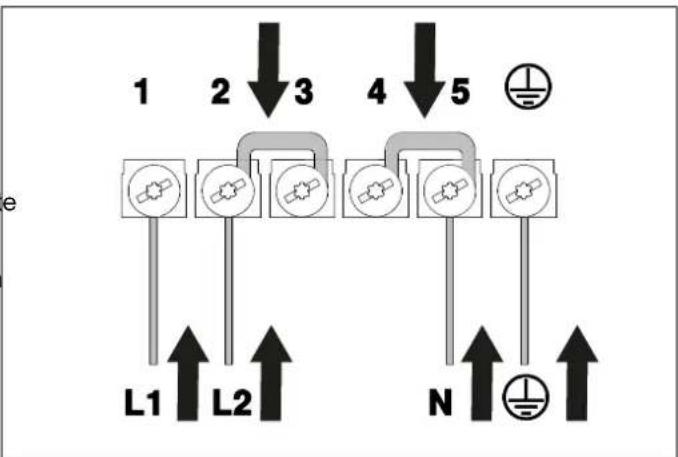

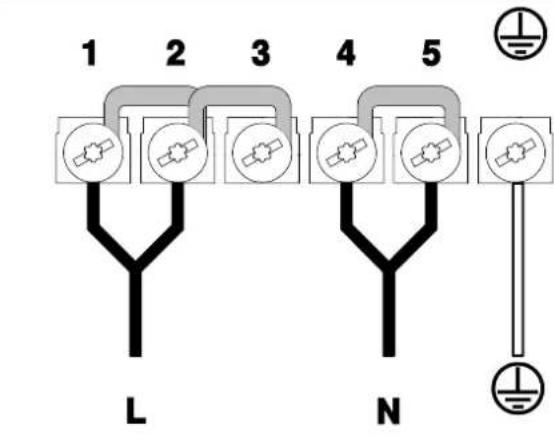

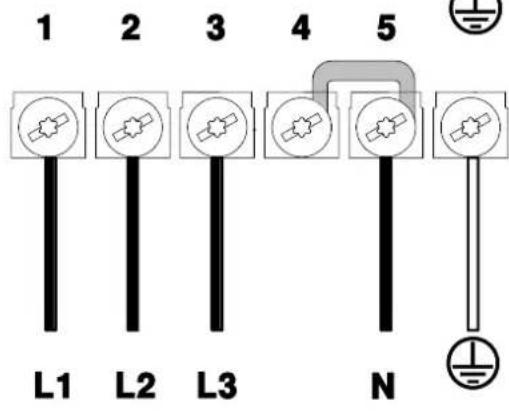

COLLEGAMENTI POSSIBILI CON CAVO IN DOTAZIONE

Il cavo installato permette il collegamento monofase

• Collegare i due fili abbinati nella guaina BLU al neutro di rete
  Collegare il filo gialloverde alla terra di rete
  Collegare i due fili abbinati nella guaina NERA alla fase di rete
  Sezione del cavo: 5 × 2,5 mm
  Tensione: 220-240 V~

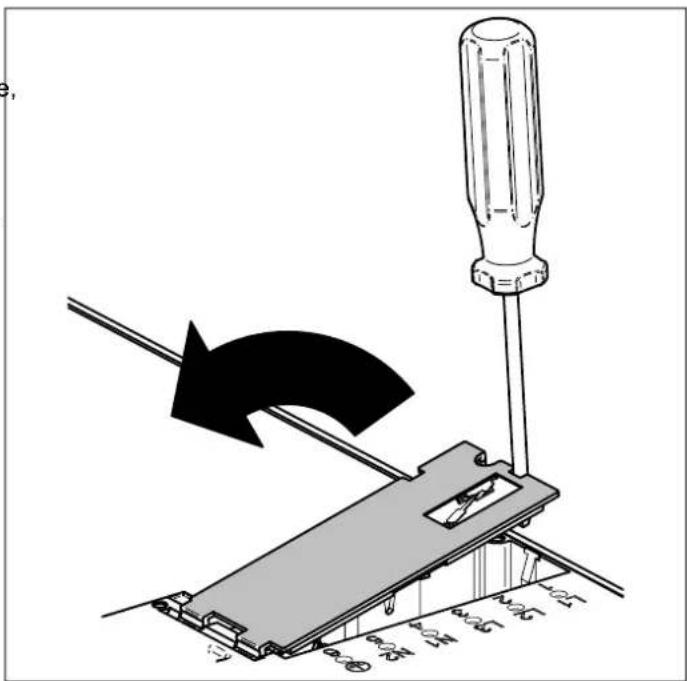

Rimuovere i ponticelli e il cavo alla morsettiera ( per istruzioni vedi SOSTITUZIONE DEI COMPONENTI)

Per il collegamento trifase sostuire il cavo installato con quello fornito in dotazione, rimuovendo sui collegamenti di fase i ponticelli ed effettuantlo il collegamento del cavo in morsettiera come da immagini.

Sezione del cavo: 5 x 1,5 mm
Tensione: 220-240 / 380-415 V3N~

AVVERTENZE GENERALI DI SICUREZZA

Per essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea attenendosi alle dispositionsi di sicurezza vigenti in materia ed alleindicazioni riportate in quello libretto.
L'apparecchio non può essere utilizzato sopra una lavastoviglie o una asciugatrice: il vapore potrebbe danneggiare i componenti elettronici dell'apparecchio.
- Far eseguire l'installatione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.

Non tentare mai di riparare l'apparecchio da soli oswana l'intervento di un technician qualificato.

Se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvedera a sostituire il cavo.
- Questo appearecchio e le sue parti accessibili divertano molto calde durante l'uso.
Non toccare gli elementi riscaldanti durante l'uso.
- Durante l'uso non appoggiare sull'apparecchio oggetti metallici, perché potrebbero divertare incandescenti.
- Spagnere l'apparecchio dopo l'uso.
Non lasciare oggetti sulle superfici di cottura.
Assicurarsi che le superfici si siano raffreddate prima di procedere con la pulizia dell'apparecchio.
Sulle parti in veto non utilizzato detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
Gli sbalzi termici possono provocare la rottura del vetro, durante l'uso non versare liquidi freddi sul piano cottura.
- In caso di rottura incrinatura e crepe del piano in vetro, spegnere immediatamente il piano e scollegarlo alla rete elettrica. Rivolgersi al servizio assistenza.
I recipienti danneggiati, di dimensioni inadequate, che eccedano i bordi del piano cottura o siano mal posizionati, possono causare gravi lesioni.
L'uso del piano cottura genera calore, umidità e prodotti di combustione, ventilare bene l'ambiente durante il funzionamento.
Non modificare l'apparecchio.
Non insere oggetti nelle feritoie.
Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore.
Non usare in nessun caso l'apparecchio per riscaldare l'ambiente.
Non sedersi sull'apparecchio.
Nonutilizzare getti di vapore per pulire l'apparecchio.
- Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.
I bambini non devono giocare con l'apparecchio.

L'uso di quello apparecchio è consentito ai bambini a partire dagli 8 anni di età e alle persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancata esperienza e conoscenza, supervisionati oioni astruiti da persona adulte e responsabili per la loro sicurezza.
Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l'apparecchio e coprir la fiamma con un coperchio o con una coperta ignifuga.

DESCRIZIONE PIANI COTTURA
Fig. 8

POSIZIONE P78 GX POTENZA
1	Ø 145 mm	1.4 kW / 2.2 kW
2	Ø 210 mm	2.3 kW / 3.7 kW
3	210 x 190 mm	2.1 kW / 3.7 kW
4	210 x 190 mm	2.1 kW / 3.7 kW
5		Ø 260 mm	2.6 kW / 3.7 kW

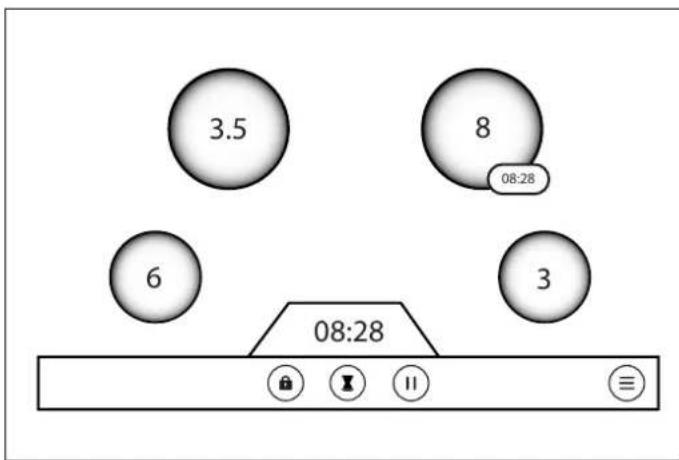

Fig. 9

ICONA DESCRIZIONE
	Accende e spegne il pia (icona situata in basso a fuori dal display)
	Setting
	Timer
	Pausa

ICONA DESCrizIONE
	Blocco comandi
8	Indicazione zona singola attiva con valore impostato
	Programmi
	Timer
	Simbolo attivazione bridge

COTTURA CON INDUZIONE

Sotto agli zona di cottura si trovava una bobina chiamata induttore. L'induttore genera un Campo magnetico variable utilizzando energia elettrica. Quando una pentola è posta all'interno di quello Campo magnetico, il fondo si scalda producendo il calore necessario per cucinare.

UTILIZZO DEI COMANDI TOUCH

I comandi rispondono al tocco, per cui non occorre applicare pressione.
Utilizzare il polpastrello del dito e non la punta.
Ogni tocco rilevato produce un segnale acustico.
Assicurarsi che i comandi siano sempre puliti, asciutti che non siano coperti da alcun oggetto (ad esempio ur utensile o un panno). Anche un sottile strato d'acqua cui sono renderere difficoltà l'utilizzo dei comandi.

Fig. 10

DIMENSIONE PER L'INDUZIONE

La piatra a induzione si adatta automaticamente alla

dimensione della pentola: se il diametro di quest's ultima non utilizzare recipienti di cottura con fondo ruvido o bar troppo piccolo tuttavia, la piastra non funziona. Il diametra.

minimo varia in funzione del diametro della piastra.

ZONA DI COTTURA VALORE											MINIMO
Bobina	rotonda	145	mm	ø	100	mm
Bobina	rotonda	210	mm	ø	140	mm
Bobina	rotonda	260	mm	ø	160	mm
Bobina	OCTA (singola)								ø	120	mm

SCELTA DEI RECIPIENTI DI COTTURA PIU APPROPRIATI

Fig. 11

Accertarsi che la base della pentola sia liscia, si appoggio uniformmente sul vetro e abbia le stesse dimensioni de zona di cottura.

Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata. Utilizzato una pentol un po' più larga l'energia sare utilizzata al massimo dell'efficienza. Se si utilizza una pentola più piccola, l'efficienza potrebbe essere inferiore a quella prevista. Centrare sempre la pentola sulla zona di cottura.

Fig. 12

Togliere sempre le pentole dal piano cottura sollevandole, non farle strisciare, in quanto si rischia di graffiare il ve

Fig. 13

LIMITAZIONE DELLADURATA DI COTTURA

L'apparecchio dispone di un dispositivo automatico che limita la durata d esercizio.

Se non si modificano le impostazioni di cottura del recipient, la durata di funzionamento massimo dipende dal livello di potenza selezionato.

LIVELLO DI POTENZA		TEMPO DI FUNZIONAMENTO MASSIMO [H]
	Fondere	2
	Riscaldamento	2
	Fuoco lento	2
erro so di	1	10
	2	5
	3	5
	4	4
	5	3
	6	2
	7	2
	8	2
	9	1
	Booster	15 minuti
	Duble Booster	15 minuti

Il fondo della pentola deve essere in ferro o acciaio/ferro per generare il Campo magnetico necessario al processo di riscaldamento.

NOTA

Le pentole realizze con i seguenti materiali non sono adatte:

vetro
porcellana
ceramica
acciaio, alluminio o rame alla fondo magnetico.

ACCENSIONE SPEGNIMENTO

Assicurarsi che il materiale della pentola sia adatto all'induzione. Per verificare il materiale, posizionare una calamita sul fondo della pentola: se si attacca, la pen adatta all'induzione.

ola è accendere il piano cottura premere il tasto per 1 secondo. All'accensione l'interfaccia alla:

Se non si dispone di una calamita, per verificare l'idonee Dimensione e posizione di eventuali pentole già di una pentola, è sufficiente versarvi un po' d'acqua, posizionate sul piano posizionarla su una zona di cottura e accendere la zonaOrtogio sul display appeare il significolo , la pentola non è adatta. Barra dei menu

In fase di acquire di pentole, verificare che siano adatte all'utilizzo su piano induzione.

UTILIZZO DELLE ZONE DI COTTURA

MULTIZONA

L'induzione non funziona se sulla zona di cottura non si trova una pentola.

La funzione Multizona permette di unire due zone di cottura adiacenti per formare un'unica area più ampia, ideale per l'uso di pentole di forma allungata o rettangol

Posizione la pentola (non vuota) al centro della zona come bistecchiere, griglie o pesciere.

cottura che si vuole utilizzato. Il display della posizione e

dimensione della pentola posizionata.

La funzione può essere attivata sulle zone di cottura adiacenti situate nella parte sinistra del piano.

Si cui quindi impostare la potenza desiderata.

• Facendo scorrere il dito sullo slider da sinistra a destra la funzione Multizona si attiva automaticamente se viene fino al valore desiderato rilevata una pentola che copre entrambé le zone di cotto
  Toccando direttamente il livello di potenza desiderato E' possibile attivare la funzione manualmente premend

Per spagnere la zona cottura

Toccare il display della zona di cottura che si vuole potenza cui regolata tramite lo slider. Per spegnere disattivare la Multizona, premere contemporaneamente i
- Fare scorrere il dato sulloslider da destra a sinistracfondi delle due zone. Le due aree torneranno a funzionare separamente.
Toccando direttamente la zona dello slider per disattivare la funzione, premere l'icona con la x correspondente allo 0 (ultimo tacco a sinistra) presente sul display all'interno della indicazione della
Toccando 2 volte in rapida sequenza l'icona della zMultizona.. di cottura

L'icona della zona cottura accesa cambia di colore in al livello di potenza impostato.

TRASFERIMENTO IMPOSTAZIONI base

Durante la cottura una pentola può essere spostata in un'altra zona di cottura mantenendo le impostazioni di cottura settate inizialmente e l'eventuale timer. Il riposzionamento della pentola deve avvenire entro 20

FUNZIONE POWER

Pipos - Questa funzione permette di averere una maggior potenza - Pocci

(+25%) su una zona di cottura per un tempo limitato (ad

esempio per ridurre il tempo di riscaldamento dell'acqua.

SPEGNIMENTO AUTOMATICO

Per attivarla, toccare direttamente il tasting B. La funzione

Booster resta attiva al massimo per 15 minuti dopo di che imago di tutte la zoga di cattura.

la potenza si abbassa automaticamente a 9.

Per alcune zone di cottura è attivabileanche il doppio

Booster (B2) che aumento del 50% la potenza della zona.

Per disattivare il booster impostare un livello di potenza

inferiore.

CONSIGLI SULLA POTENZA DA UTILIZZARE PER LE VARIE COTTURE

L'utilizzo della potenza può variarere in base ad esperienza e abitudini di cottura.

LIVELLO DI POTENZA TIPLOLOGIA DI COTTURA UTILIZZO
MASSIMA POTENZA	B	Riscaldare rapidamente	Innalzare in breve tempo la temperature del cibo sono a veloce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura
	8-9	Friggere, bolire	Rosolare, iniziare una cottura, friggere prodotti surgelati, bolire rapidamente
ALTA POTENZA	7-8	Rosolare, soffriggere, bolire, grigliare	Soffriggere, mantenere bolliture vivo, cuocere e grigliare (per breve durata, 5-10 minuti)
	6-7	Rosolare, cuocere, stufare, soffriggere, grigliare	Soffriggere, mantenere bolliture leggere, cuocere e grigliare (per media durata, 10-20 minuti). Preriscaldare le pentole
MEDIA POTENZA	4-5	Cuocere, stufare, soffriggere, grigliare	Stufare, mantenere bolliture delicate, cuocere (per lunga durata), mantecare la pasta
	3-4	Cuocere, sobbollire, addensare, mantecare	Cotture prolongate (riso, funghi, arosti, pesce) in presenza di liquidi di compagnamento (acqua, vino, brodo, latte), mantecare la pasta
	2-3	Cuocere, sobbollire, addensare, mantecare	Cotture prolongate (volumi inferiori al litro: riso, sughi, arosti, pesce) in presenza di liquidi di compagnamento (acqua, vino, brodo, latte)
BASSA POTENZA	1-2	Fondere, scongelare, mantenere in caldo, mantecare	Scogliere il burro, fondere delicatamente il ciocolato, scongelare prodotti d piccole dimensioni
	1	Fondere, scongelare, mantenere in caldo, mantecare	mantenimento in caldo di piccole porzioni di cibo appena cucinato o tenere in temperaturapiatti di portata e mantecare risotti

GESTIONDE DELLA POTENZA

Il piano è dotato di un modulo di gestione potenza ottimizza i consumi, evitando sovraccarichi sulla rete elettrica.

Se sono attive più zone e la potenza consumata super far a corriere le rotelle di ore e minuti per impostare il limitazione dell'alimentazione, questa funzione distribuisce desiderato (da 1 minuto a 9 ore e 59 minuti) e confero la potenza disponibile tra tutte le zone di cottura (collegato): l'impostazione premendo sull'apposita icona. alla stessa fase).

Il controllo elettronico circa di mantenere i livelli massimi di potenza erogabili. La priorità viene data all'ultima zona Per modificare il tempo di cottura, toccare il tempo resic impostata, i display delle altre zone lampeggiano indicate lostrato nella barra degli strumenti e ripete gli stessi pa il nuovo valore al quale verranno re-impostate. fatti per l'impostazione.

FUNZIONI DI TEMPO

CONTAMINUTI

Premere l'icona del contaminuti sulla barra degli strument

Por la correre le rotelle di ore e minuti per impostare il desiderato (da 1 minuto a 9 ore e 59 minuti) e conferire l'impostazione premendo sull'apposita icona.

Allo scadere del tempo viene emesso un segnale acustic

Le simi di La Per modificare il tempo di cottura, toccare il tempo resicchi e lo sovrastato nella barra degli strumenti e ripete gli stessi papi e fatti per l'impostazione.

ATTENZIONE

In caso di limitazione di potenza impostata ad un livello molto basso il controllo elettronico potrebbe spegnere una zona di cottura perché una redistribuzione della potenza non è possibile.

NOTA

Se si esce dal menu timerenza salvare, timer non viene impostato. Per annullare il contaminuti, toccare il tempo residuo molto nella barra degli strumenti e premere l'icona in basso a sinistra.

ATTENZIONE

Livelli di potenza più bassi vengono raggiunti accendendo e spegnendo l'induttore ad intervalli prestabiliti. Questo metodo di funzionamento permette di ridurre al minimo il calore fornito alle pietanze nel caso di cotture a bassa temperatura.

TIMER FINE COTTURA

Se si vuole impostare un timer di fine cottura per una

1) Attivare la zona
2) Premere l'icona timer della zona di cottura
3) Far scorrere le rotelle di ore e minuti per impostare il tempo desiderato (da 1 minuto a 9 ore e 59 minuti) e confirmare l'impostazione premendo sull'apposita icona
4) Allo scadere del tempo viene emesso un segnale acustico
5) Per modificare il tempo di cottura, toccare il tempo residuo migliorato nell'icona della zona di cottura e ripe gli stessi passi fatti per l'impostazione.

Per spegnere o modificare il tempo di cottura, ripetere la stessa procedura e modificare il tempo (eventualmente portandolo a 0).

NOTA

Se si esce dal menu timerenza salvare, timer non viene impostato.

Per annullare il timer, toccare il tempo residuo molto nella barra degli strumenti e premere l'icona in basso a sinistra.

PAUSA

Con esta funzione è possibile sospendere il funzionamento di TUTTE le zone di cottura per 10

Premere l'icona nella barra degli strumenti, sul display apparirà l'icona play per riattivare il piano.

L'apparecchio si spegne automaticamente dopo 10 minuti di停下.

CALORE RESIDUO

L'indicazione del calore residuo è unaATTERistica di sicurezza.

A cottura terminata la zona di cottura potrebbe essere' una temperatura elevata. Sul display corrispondente alla

zona calda il display在哪ira il symbolo .

Il simboldoquocomparireanche:

per le zone di cottura vicine,anche se non vengono utilizzate
- quando si collocano pentole calde sulla zona di cottura fredda

Il simbolo scompare quando la zona raggiunge una temperatura inferiore ai 55^

SICUREZZA BAMBINO

Questa funzione permette di bloccare l'interfaccia per

evitare che il piano possa essere utilizzato da bambiniQuando la temperatura scenderà quello la temperatura

Per attivare, vedi MENU UTENTE.

Per disattivare, tenere premuta l'icona SICUREZZA

BABBINO per 3 secondi - l'animazione attorno all'icona scandisce l'avanzamento del tempo.

Il piano è sbloccato temporaneamente, disattivare LA

SICUREZZA BAMBINO tramite vedi MENU UTENTE

BLOCCO DISPLAY

Questa funzione permette di bloccare il display durante l'utilizzo per evitare il cambiamento accidentale delle impostazioni o per permettere la pulizia dell'interfaccia durante il funzionamento o per permettere la pulizia dell'interfaccia durante il funzionamento.

Per attivare la funzione, premere l'icona nella barra degli strumenti per sbloccare il display, seguire leindicazioni sul display stesso.

PRESENZA PENTOLA

Quando viene posizionata una pentola su una zona cotta miningin il piano acceso, i comandi relativi a quella zona co si attivano automaticamente e può essere impostata direttamente la potenza desiderata.

La funzione può essere disabilitatatramite il menu utente

A funzione disabilitata, dopo aver posizionato la pentola scelta la relativa zona cottura prima di impostare la potenza.

ASSENZA PENTOLA

Se la pentolaiene rimossa da una zona di cottura se speggnere la zona, il display indica l'assenza della pentola.
² cambiando il colore della zona.

ATTENZIONE

Se non si spegne la zona il piano rimane attivo, quando potrebbe riscaldare un'altra pentola appoggiata sulla stessa zona per erre.

SA VSRATETEMPERATURA DISPLAY

Nel caso in cui un oggetto caldo venga posizionato sop l'interfaccia, l'interfaccia prima indichera di spostare I'oggetto caldo, dopo un po'di tempo entrera in modalità protezione spegnendo completeness il piano lavoro edindicando ER21.

iQuando la temperatura scenderà molto la temperatura, limite di 85^ il piano potra essere riacceso.

ASSISTANT

Per attivare I assistant, premere licona a sinistra dell'icona della zona cottura per la quale si vuole selezionare la funzione. La funzione assistant non è disponibile sugli induttori di diametro 260 mm.

RISCALDARE

FONDERE: esta funzione mantiene il fondo della pentola ad una temperatura costante di 44^ . E' n'tile per fondere il ciocolato
- RISCALDAMENTO:但这 funzione mantiene il fondo della pentola ad una temperatura costante di 70^ . molto utile per mantenere in caldo le pietanze giornata calde.
- FUOCO LENTO: esta funzione mantiene il fondo della pentola ad una temperatura costante di 94^ . E' molto utile per cotture lunghe nelle quali le pietanze debbano sobbollire.

MANTENIMENTO TEMPERATURA

Questa funzione serve a mantenere la temperature che ha il fondo della pentola nel momento in cui la funzione viene impostata.

Per attivare esta funzione la zona cottura delve essere accesa ed in cottura. Una volta impostata la funzione, inizIERA il processo di rilevamento della temperatura. La funzione si attiva entro 15 secondi.

BOLLIRE ACQUA

Questa funzione serve a far bollire l'acqua (ad esempio per la preparazione di bevande calde). La funzione deve essere attivata a pentola fredda (temperatura < 40^ ), non è obblatorio l'uso del coperchio.

Non appena la temperatura dell'acqua raggiunge i 100^ il funzionamento si interrompe e viene emesso un segnale acustico.

La funzione bollitura è ottimizzata per un riempimento della pentola tra i 3 cm ed i 9 cm di acqua.

COTTURA VAPORE

Questa funzione serve per cuocere a vapore verdura o altri cibi con l'ausilio di un cestello.

La funzione deve essere attivata a pentola fredda (temperatura < 40^ ). non appena la temperatura dell'acqua raggiunge i 100^ la potenza del piano viene ridotta in modo da Maintainere l'acqua in bollore. Raggiunto il bollore, si può regolare la quantità di vapore prodotta agenda sulloslider.

La funzione vapore è ottimizzata per un riempimento della pentola tra i 2 cm ed i 6 cm di acqua. Il piano si spegne automaticamente nel caso in cui l'acqua nella pentola evapori completeness.

PASTA

Questa funzione serve per cuocere la pasta. La funzione deve essere attivata a pentola fredda (temperatura < 40^ non è obblatorio l'uso del coperchio.

Non appena la temperatura dell'acqua raggiunge i 100^ viene emesso un segnale acustico che informa che si pui aggiuungere sale e pasta all'interno della pentola. Aggiunta la pasta, si cui programmare il tempo di cottura. La funzione manterra la temperatura dell'acqua a 100^ per alla durata del tempo impostato (in alcuni momenti di cottura, il bollore dell'acqua potrebbe non essere visible).

La funzione bollitura è ottimizzata per un riempimento de patte tra i 3 cm ed i 13 cm di acqua. E' sconsigliato l'utilizzo di cestelli durante l'uso di esta funzione.

FRITTURA

MENUTENTE

Questa funzione serve per friggere. La funzione deve Il menu utente permette di personalizzare alcune essere attivata a pentola fredda (temperatura < 40^ ). impostazioni di base del piano induzione.

La funzione porta l'olio o il grasso alla temperatura

Per entrare nel menu premere l'icona impostazioni.

desiderata e la mantiene per tutto il tempo della o

FUNZIONI

Dato che la temperatura ottimale per la friggitura dipende

dal tipo di olio o di grasso utilizzato, è possible im livello di calore desiderato (è meglio eseguire esta impostazione all'inizio della fase di riscaldamento).

PERSONALIZAZIONE: permette di rimuovere una

delle funzioni (timer, pausa, blocco tastiera) dal menufunzioni. La funzione cui quasiasimomento

La funzione frittura è ottimizzata per una quantità massima

di olio pari a 500 ml in una pentola di 28 cm di diametrafuizione cui alla non gestisce fritture ad immersione. La funzione accedendo allo stesso menu SICUREZZA BAMBINO

frittura è gestita con 5 livelli.

Per disattivare I' assistant si puo:

• Ritoccare l'icona della funzione impostata
• Toccare 2 volte l'icona della zona in cottura che si spegnere
• Toccare l'icona della zona di cottura e selezionare "0" sullo slider

In qualsiasi momento, si cui do toccare l'icona della zona cottura ed impostare una potenza differente.

ATTENZIONE

La precisione del funzionamento delle funzioni dell'assistante è legato alla qualità ed al materiale della pentola: una pentola, con fondo non completeness in acciaio o con il fondo deformato non permetterà di ottenerere risultati di funzionamento ottimali. Non utilizzato pentole con anelli di alluminio, fondi multistrato o in ghisa per questa funzione.

AVVERTENZA

L'assistant è studiato per funzionare nelle condizioni indicate, usare pentole vuote o olio alippo di acqua più essere pericoloso o danneggiare il piano e le pentole.

Per sbloccare il piano temporaneamente per cucinare, seguire le istruzioni sul piano. Per annullare la funzior seguire la stessa procedura dell'attivazioni.

SUONO: permette di impostare il volume degli allarmi fine cottura e del feedback di pressione delle icone. I segnali di erre, saranno mantenuti in agli caso a volume massimo.

LUMINOSITA: permette di impostare la luminosità del display.

OROLOGIO: permette di impostare il tipo di visualizzazione dell'orario (12 h o 24 h) e l'ora (tramiti rotelle).

LINGUA: permette di scegliere la lingua dei messaggi.

Le lingue disponibili sono inglese (lingua preimpostata), francese, spagnolo, italiano, cinese (semplificato), Coreano, vietnamita.

RIPRISTINO IMPOSTAZIONI DI FABBRICA: permette di far ritornare le impostazioni del piano alle impostazioni originali dopo agli modifica, è possibile salvare la nuoc impostazione tramite l'icona in basso a destra oppure annullarla.

MENUSERVICE

NOTA

Il menu service va utilizzato solo dall'infallatore o da personale specializzato.

- DEMO MODE

Permette di scegliere la funzionalità DEMO per le showroom. In questa configurazione il display funziona ma il piano non assorbe potenza e non scalda

- LIMITAZIONE DI POTENZA

Nel caso di configurazione 0 e collegamento monofase, permette di impostare la potenza assorbita con step d

Per entrare nel menu service il piano deve essere spento 900

ed alimentato da meno di 2 minuti, delve essere completato

il test di avvio automatico e il display si deve essere MENHTRIPRISTINO

1) premere l'icona per 3 volte per massimo 1 secondoNel caso siano cambiate le condizioni di alimentazione o

2) mantenere premuto l'icona per 4 secondi. installazione è possibile augmentare la potenza assorbitata tornando eventuallymente alle impostazioni di fabbrica.

FUNZIONI

Informazioni di sistema
- Calibrazione dell'induzione
- Calibrazione del display
Test di funzionamento del display
- Configurazione
- Demo mode
Limitazione di potenza

Per uscire salvando le modifiche effettuate, vatasto di conferma in basso a destra.

- CONFIGURAZIONE

Permette di scegliere tra le 4 configurazioni di installmente preimpostate

Per entrare nel menu ripristino il piano deve essere alimentato da meno di 2 minuti, deve essere completato test di avvio automatico e il display si deve essere spe

1) Entrare nel menu service ed impostare la CONFIGURAZIONE 0
2) Uscire dal menu service
3) Accendere il piano tramite licona
4) Spagnere il piano tramite licona

5 Con il display completeness spento con un dato premere la metà inferiore del display sul lato destro e contemporaneamente con un altro dato premere la met inferiore del display sul lato sul lato sinistro per alme secondi

(6) Appare un menu simile al menu limitazione di potenza. Tramite il quale si può impostare la nuova potenza centomassima.
7) Scorrere le potenze impostabili fino alla potenza de desiderata
8) Uscire salvando le modifiche effettuate, va premuto il

bifase tasto di conferma in basso a destra

2.4 kW per fase

SOSTITUZIONE DEI COMPONENTI

Prima di effettuare qualiasi operazione di manutenzione, scollegare l'apparecchio alla rete di alimentazione elettrica.

Per la sostituzione di componenti funzionali ed elettrici, rivolgersi a un centro assistenza autorizzato.

AVVERTENZA

Nel caso di sostituzione del cavo di alimentazione, l'installatore/technico dovrà utilizzato un cavo del tipo e con sezione come da tabella e tenere il conduttore di terra più lungo rispetto ai conduttori di fase di circa 2 cm. Inoltre dovranno essere rispetto le avvertenze riguardanti l'allaccimento elettrico.

Tipidicaviutilizzabili: H05VV-F,H05RR-F,H07RN-F

TIPO DI COLLEGA-MENTO	TENSIONE	SEZIONECAVO
MONOFASE	220-240 V	5x2,5	mm
BIFASE	220-240/380-415 V2N~	4x4 mm	2
TRIFASE	220-240/380-415 V3N~	5x1,5	mm

Per il collegamento bifase o trifase, seguire la segunte procedura:

1) Capovolgere il piano di cottura ed appoggiarlo su un panno o su un'altra superficie morbida per evitare di graffiarlo.
2) Rimuovere il coperchietto della morsettiera e il fermacavo con l'aiuto di un cacciavite. Svitare i morsetti di fissaggio dei cavi e rimuovere cavo e ponticelli.
3) In base al collegamento necessario predisporre i ponticelli, insere i cavi nei morsetti e serrare adeguatamente le viti. Rimontare fermacavo e coperchietto morsettiera.

ATTENZIONE

Assicurarsi di aver fissato correttamente i cavi e i ponticelli e di aver serrato correttamente le viti.

Per le diverse possibilità di allacciamento elettrico, usare i ponticelli di connessione ottone più assemblati nella morsettiera.

Fig. 14

Collegamento bifase 4x4 m20-240 / 380- 415V 2N~

Fig. 15

LIMITAZIONE DI POTENZA

Limitazione potenza definisce quanta potenza viene utilizzata dal piano cottura in totale, entro i limiti dei fusibili per l'installazione domestica.

Il piano cottura è pre-impostato sul livello di potenza massimo.

in Per impostare un diverso limite di potenza, vedi capitolo FUNZIONE POWER, oviamente maggiore è la potenza impostata, maggiore è il numero di funzioni e livelli di potenza utilizzabili contemporaneamente sulle zone di cottura

Un ronzio pulsante o un ronzio continuo durante il funzionamento è normale e può variar di intensità a seconda dei diversi tipi di pentole e della potenza impostata.

La ventola di raffreddamento protegge l'electronica dal surriscaldamento, è normale sentirne il rumore ancche dopo aver spento il piano a induzione.

PULIZIA DELL'APPARECCHIO

Prima di effettuare qualsiasi operazione di pulizia, attendere che tutte le parti si siano raffreddate e e verificare che il piano sia spento o in modalità pulizia.

COSE DA EVITARE

Non usare vapore per pulire il piano lavoro, il vapore potrebbe raggiungere i componenti elettronici e produrre un cortocuito.

Tutte le superfici possono scolorirsi o danneggiarsi se vengono usati agenti pulenti troppo aggressivi o non adatti.

PULIZIA CORNICI ESTETICHE

Pulire i particulari con acqua saponata e poi asciugarli con panno morbido. La brillantezza viene mantenuta mediante ripassatura periodica con prodotti apposti normalmente reperibili in commercio. Non usare mai polveri o spugne abrasive.

PULIZIA DEL VETRO

Per sgrassare usare detersivo per piatti e aceto, e poi risciacquare, oppure pulire con detersivo per piatti, risciacquare, passare con lo straccio umido e asciugare.

Per togliere le incrostazioni mettere sopra la zona interessata acqua saponata oppure detersivo per piatti. Dopo alcuni minuti risciacquare e asciugare con un panno morbido.

Evitare gli anticalcare, prodotti abrasivi e multiuso perché con il tempo imbruttiscono il vetro.

Il piano cottura non si accende	L'alimentazione elettrica manca oppure potrebbe essere interrotta (ad esempio fusibile saltato)
Il piano cottura non scalda	Il DEMO mode è attivato vedi sezione MENU SERVICE
Simbolo assenza pentola La pentola è stata rimossa	dalla zona di cottura
Non è selezionabile la potenza della zona di cottura prescelta	La pentola noniene letta (potrebbe essere posizionata erroneamente, non essere adatta alla cottura ad induzione oppure di diametro troppo piccolo
	Il livello di potenza selezionato è maggiore della potenza massima del piano impostata
Simbolo calore residuo non si accende	La zona appena utilizzata per la cottura non ha raggiunto una temperatura elevata
Le zone cottura cambiano potenza autonomamente	Vedi sezione GESTIONE DELLA POTENZA
All'accensione di una zona cottura un'altra si spegne	Vedi sezione GESTIONE DELLA POTENZA
Si spegne automaticamente una zona cottura o l'intermateriale ingombrante all'interno di un eventuale cassetto fatto il piano)	Il piano è surriscaldato, verificare che non ci siano ostruzioni alsystema di raffreddamento inferiore (es. solo una parte della potenza possibile
	Se il problema sussiste, contattare l'assistenza
I cibi non si scaldano nei tempi previsti	La pentola puressoendo compatible con la cottura ad induzione, conduceme male il calorie
	La pentola è molto più piccola della zona di cottura e rso
A piano accesso si sente un leggero tichettio	Il rumore è dovuto alla funzione automatica di presenza pentola (vedi relativa sezione)
Dopo aver spento il piano cottura si sentono dei rumaffreddamento dei componenti elettronici, dato di che si spegne automaticamente	La ventola di raffreddamento funziona fino al completo
Il pannello comandi diventa caldo al tocco	Una pentola troppo grande è stata posizionata nelle zone cottaure anteriorsi nella vicinanza della zona comandi
Il cibo nella pentola alterna momenti di bollore a momenti il livello 5 per l'indutore d.145, quello il livello 3 paltro) vedi sezione GESTIONE DELLA POTENZA

La piattaforma di cottura preve de codici di erre dedicati per una diagnostica rapida ed efficiente. Il Lite Slider visualizza i codici di erre sui display a 7 segmenti delle zone di cottura.
Un codice di erreiro inizia sempre con le lettere E... o ER..., a seconda del componente elettronico che ha generations l'errero:

I codici di erre che iniziano con E... si riferisce a una specifica zona o componente.
I codici errone che iniziano con ER...s i riferiscono all'intero piano cottura.

Prima di chiamare l'assistenza clienti, verificare che l'apparecchio sia collegato correttamente; i seguenti casi non sono coperti alla garanzia

Danni causati da uso, conservazione o manutenzione inadequati.
Danni causati da smontaggio e riparazione non autorizzati.
Danni causati da un uso improperio.
- Utilizzato del piano cottura a induzione per scopi commerciali.

NOTA

Se si verifica un'anomalia, il piano cottura a induzione entra automaticamente nello stato di protezione e visualizza i codici di protezione corrispondenti indicati nella tabella seguente.

NOTA

Per gli altri errori rivolgersi all'assistenza tecnica.

CODICE ERRORE COMPORTAMENTO POSSIBILI CAUSE			RIMEDI
ER03	Il piano cottura si spegne ago sull'interfaccia utente	Acqua o pentole posizionat Rimuovere l'acqua o le pentole dal vetro
ER21	Il piano cottura si spegne il sensore di temperatura sull'interfaccia utente ha rilevato una temperature >85°C	Lasciare raffreddare il piano cottura (l'errore scompare se la temperatura scende molto i 75°C). Controllare l'isolamento termico dell'interfaccia utente
E2 / ER21	/	Sovratemperatura / spegnimento	/
U400	/	Collegamento errato a 400V, non adatto per la scheda grill	/

DICHIARAZIONE DI GARANZIA CONVENZIONALE

DICHIARAZIONE DI GARANZIA CONVENZIONALE

Di seguito si riportano le condizioni di garanti convenzionale (la «Garanzia Convenzionale») riconosciuti al Consumatore da Bertazzoni S. p.a., con sede legale a Guastalla (RE), Via Palazzina n. 6/8 (il «Produattro»), nel rispetto del D.Lgs. 6 settembre 2005 n. 206, come modificato dal D.Lgs. 4 novembre 2021 n. 1

ART.1-OGGETTO DELLA GARANZIA

La Garanzia Convenzionale opera per i difetti di conform del bene oggetto di cessione, identificato nel documento fiscale a cui la presente dichiarazione viene agliata (il «Bene»), esistenti al momento della consegna del Bene e imputabili ad azioni od omissioni del Produttore.

Ai fini dell'applicazione della Garanzia Convenzionale, si presume che i difetti di conformità manifestastisi entro un anno alla consegna del Bene estistessero più a tale di salvo prova contraria o incompatibilità di essi con la n de l Bene e/o con la natura del difetto di conformità. I successivi 12 (dodici) mesi di vigenza della Garanzia Convenzionale è onere del Consumatore provare

l'esistenza del difetto di conformità del Bene al momenta della segna.

In caso di difetto di conformità, il Consumatore ha diritto di richiedere, Gratisamente, il ripristino della conformità del Bene mediante riparazione o sostituzione, perché il rimedio prescelto non sia impossibile o, rispetto al rimedio alternatively, non imponga al Produttoreosti sproportionati. In alternatively, il Consumatore può richiedere la riduzione proporzionale del prezzo o la risoluzione del contratto.

ART.2 -DURATA E CONDIZIONI DI VALIDITA

La durata della Garanzia Convenzionale è di 24 (ventiquattro) mesi a decorrere alla data di segna de Bene.

Gli eventuali interventi di riparazione o sostituzione del Bene e/o diwhose componenti accessori non estendono la durata originaria della Garanzia Convenzionale.

Ai fini della sua validità, il presente certificato deve essere conservato unitamente al documento fiscale (ad es.: documento di trasporto, fattura, scontrino fiscale) riportante i dati del venditore, la data di consegnare e gli estremi identificativi del Bene ed il prezzo di cessione. In caso intervento, entrambi i documentsi (Garanzia Convenzionale e documento fiscale) devono essere mostrati al personale technique.

La Garanzia Convenzionale opera a condizione che: 170 il Bene sia utilizzato per scopi domestici;

• il Bene sia utilizzato all'interno del territorio nazionale;
• tutte le operazioni di installatione e collegamento del formi;
• bene alle reti di distribuzione dell'energia elettrica e di to gas siano effettuate seguito scrupolosamente le;

• il significazioni riportate nel relativo libretto d'uso, manutenzione e installatione (il «Libretto»), fornito unitamente al Bene stesso;

• tutte le operazioni di utilizzo del Bene, così come la

• si manutenzione periodica, avvengano secondo le
• un struczioni, prescrizioni eindicazioni riportate nel Libretto;
• data,
• qualunque intervento di riparazione del Bene sia
• natura.
• Per.
• per.
• dali Produttore (il «Personale Autorizzato») e con ricambi escludivamente originali.

Rer conoscere il centro assistenza di zona, il Consumatico potra contattare il numero verde 800 927 987.

ART.3-CLAUSOLE DI ESCLUSIONE

La Garanzia Convenzionale non opera:

se il Bene venga utilizzato nell'ambito di attività imprenditoriali o professionali (quali, a titolo esemplificativo, ristoranti, pizzerie, bar, lavanderie, hotel, b&b, uffici, comunità, scuole, etc.);
se il Bene venga utilizzato al di fuori del territorio nazionale;
- qualora il Personale Autorizzato accerti che la diflorm del Bene non dipenda da un suo difetto di conforma ma da un fattore esterno, come, a titolo meramente

esemplificativo, la portata insufficiente degli impianti elettrici e gas, l'errata installatione e/o lo scorretto allacciamentoagli impianti di alimentazione o le incomplete regolazioni previste dal Libretto;

• qualora il Personale Autorizzato accerti che la diffo del Bene dipenda da negligenza e/o incapacità d'u cattiva manutenzione da parte del Consumatore, il non si via attenuto scrupolosamente alle istruzioni raccomandazioni riportate nel Libretto;
  in caso di danni al Bene causati da eventi atmost naturali (fulmini, inondazioni, incendi, terremoti, etc.), di vandalismo o, comunique, circostanze non riconducibili ad un difetto di conformità.

La Garanzia Convenzionale non copre:

eventuali interventi volti a ripristinare danni al Bene causati da incuria, rottura accidentale, manomissione o danneggiamento durante il trasporto, se effettuato Consumatore o dal venditore;
eventuali interventi eseguiti da personale non autorizzato;
eventuali interventi per dimostrazioni di funzionamento, controli e manutenzioni periodiche;
eventuali difetti del Bene di cui il Consumatore è statoizzato a conoscenza all'atto della vendita e/o che quest'ultimo non poteva ragionevolmente注意事项。

In tutti questi casi, i costi del relative intervento e delle eventuali parti di ricambio restano a carico del Consumatore.

La Garanzia Convenzionale non copre inoltre, salvo che si tratti di difetti di conformità, gli interventi di riparazione e/o sostituzione di parti mobili ed asportabili, manopole, maniglie, lampade, parti in vetro e smaltate, parti in gomma, eventuali accessori, materiali di consumo e comunque tutti i componenti del Bene sui quali il Consumatore può intervenire durante l'utilizzo o per effettuare la manutenzione del Bene.

ART. 4 - LIMITAZIONI DELLA RESPONSABILITA DEL PRODUTTORE

Bertazzoni S.p.a. declina agli responsabilità per eventuali danni che possano derivare, in modo diretto o indiretto, a persone, cose ed animali per la mancata osservanza del prescrizioni,indicazioni,raccomandazioni e istruzioni riportate nel Libretto.

ART. 5 - PROCEDURE PER ATTIVARE LA GARANZIA CONVENZIONALE

Ove riscontri un mal funzionamento del Bene durante il
periodo di validità della Garanzia Convenzionale, il
Consumatore dovra contattare il servizio assistenza al
Numero verde unico in tutte Italia 800 927 987, fornendo
documento fiscale attestante la data di conseigna e gli
estremi identificativi del Bene (ved. art. 2), nonché il
numero di matricola/seriale presente sul Libretto (targhatta
o e/o adesiva di colore argentoo) oppure sulla targa adesiva pos
curre direttamente sul Bene.

Il servizio assistenza lo porra in contatto col centro di
sistenza tecnica autorizzato a lui più vicino.
atti

In anni caso, qualora il Bene presenti anomalie o mal funzionamenti, prima di contattare il servizio assistenza, s consiglia di effettuare le verifiche ed i controlli indicati nel Libretto.

e/ A PRESENTE GARANZIA

CONVENZIONALE NON PREGIUDICA I DIRITTI ED I RIMEDI PER I DIFETTI DI CONFORMITA CHE LA LEGGE RICONOSCE AL CONSUMATORE NEI CONFRONTI DEL VENDITORE.

Bertazzoni S.p.A.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: COSA FARE?

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA

Qualora il problema dovesse persistere, componendo il numero Telefonico, unico da tutte Italia, 800 927 987, le

Il Suo prodotto è garantito, alle condizioni e nei terminiari comunicato il Centro Assistenza Tecnica Autorizzato. riportati sul certificato inserto nel prodotto e in base adhe opera nella Sua zona di residenza.
previsioni delle normative vigenti, per un periodo di 24 mesi
decorrenti alla data di conseigna del bene. MODELLO DEL PRODOTTO: DOVE SI TROVA?

Cosi come riportato nei testi dei Decreti Legislativi citati. Ie indispensablehe che comunichi al Centro Assistenza certificato di garanzia dovraressere da Lei conservato, Tecnica Autorizzato il modello del prodotto e il numero d debitamente compilato, per essere mostrato al Servizio matricola (10 cîfre) che troverà sul libretto istruzioni Assistenza Tecnica Autorizzato, in caso di necessità, (targhetta adesiva di colore argentò) oppure sulla targa unitamente a un documento fiscalemente validorilasciato adesiva posta sul prodotto. In questo modo potra dal rivenditore al momento dell'acquisto (bolla di segna contribuire a evitare trasferte inutili del technique, fattura, scontrino fiscale, alto) sul quale siano indicati i nominativo del rivenditore, la data di segna, gli estremi identificativi del prodotto e il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi alla consegna del bene estistessero più a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Bertazzoni S. p. A., verificato il diritto all'intervento, lo effettuerà essere addebitare il diritto fisso di intervento a domicilio, la manodopera e i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sare invece onere del consumatore che intenda fruire dei rimedi accordati alla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornireolta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Bertazzoni S. p. A. effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completeness per fornire i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel libretto istruzione.

Per ordinare parti di ricambio o accessori, Telefonare al nostro dipartimento di assistenza e ricambi.

OUR CHAIRMAN WRITES
