MANUALE UTENTE Quantum QC 412 HUGHES & KETTNER
Leggere attentamente prima dell'uso e conservare per
un utilizzo successivo:
- L'apparecchio è stato costruito dalla Hughes & Kettner secondo la normativa europea IEC 60065 ed ha lasciato il nostro stabilimento in stato ineccepibile. Per garantire il mantenimento di tale stato e un utilizzo assolutamente privo di rischi l'utente è tenuto ad osservare le indicazioni e gli avvertimenti di sicurezza contenuti nelle istruzioni per l'uso. L'apparecchio rispecchia il livello di sicurezza i (collegato a terra).
- Sicurezza, affidabilità e prestazioni dell'apparecchio vengono garantiti dalla Hughes & Kettner solo ed esclusivamente se:
- Montaggio, ampliamento, rimessa a punto, modifiche e riparazioni vengono eseguite dalla Hughes & Kettner stessa o da personale da essa autorizzato.
- Gli Implanti elettrici nel locali prescelti per l'uso dell'apparecchio rispondono alle normative stabilite dall'ANSI.
- L'apparecchio viene utilizzato come indicato nel libretto delle istruzioni per l'uso. Avvertimenti:
- In caso di apertura di parti di rivestimento o rimozione di parti dell'Involucro, a meno che non si tratti di pezzi rimovibili semplicemente a mano, possono venire alla luce parti dell'apparecchio conduttrici di tensione.
- Se l'apertura dell'apparecchio dovesse risultare necessaria è indispensabile staccare precedentemente quest'ultimo da tutte le fonti di tensione. Rispettare tale misura di prevenzione anche prima di un allineamento, di operazioni di manutenzione, della messa in esercizio o della sostituzione di componenti all'interno dell'apparecchio.
- Allineamento, operazioni di manutenzione o eventuali riparazioni dell'apparecchio in presenza di tensione vanno eseguite esclusivamente da personale specializzato ed autorizzato. In grado di eseguire tall operazioni evitandone i rischl connessi.
- Le uscite degli altoparianti contrassegnate dal caratteri IEC 417/5036 (vedì ilustrazione 1 a fondo pag.) possono essere conduttrici di tensione pericolosa con cui evitare il contatto. Per questo motivo, prima di accendere l'apparecchio, collegare quest'ultimo agli altoparianti servendosi esclusivamente del cavetto d'allacciamento indicato dal produttore.
- Tutte le spine e i cavi di collegamento devono essere avvitati o fissati all'involucro dell'apparecchio per quanto possibile.
- Tutti I fusibili di sicurezza vanno sostitulti esclusivamente con fusibili del tipo prescritto e valore della corrente nominale indicato.
- L'utilizzo di fusibili di sicurezza non Integri e la messa in corto circuito del sostegno di metallo sono problite.
- Non interrompere mai il collegamento con il circuito di protezione.
- Superfici contrassegnate dalla parola „HOT“ (vedi illustrazione 2 a fondo pag.), così come griglie di aerazione, dispositivi di raffreddamento e i loro rivestimenti di protezione, oppure valvole e i relativi rivestimenti protettivi possono surriscaldarsi notevolmente durante l'uso e per questo motivo non vanno toccate.
- L'ascolto di suoni ad alto volume può provocare danni permanenti all'udito. Evitate perciò la diretta vicinanza con altoparlanti ad alta emissione di suono e utilizzate cuffie protettive in caso ciò non sia possibile.
Alimentazione:
- L'apparecchio è concepito per il funzionamento continuo.
- La tensione di esercizio deve corrispondere alla tensione di rete a cui ci si allaccia.
- Attenzione: l'interruttore di alimentazione dell'apparecchio deve essere in posizione OFF quando viene allacciato il cavetto d'alimentazione.
- L'allacclamento alla rete elettrica avviene tramite alimentatore o cavetto d'alimentazione consegnato insieme all'apparecchio.
- Alimentatore: un cavo di connessione danneggiato non può essere sostituito. L'allimentatore non può più essere utilizzato.
- Evitate un allacciamento alla rete di corrente utilizzando cassette di distribuzione sovraccariche.
- La spina di corrente deve essere situata nelle vicinanze dell'apparecchio e facilmente ragglungibile in qualsiasi momento.
Locali di collocamento:
- Opportuno collocare l'apparecchio su una superficie pulita e orizzontale.
- Non sottoporre l'apparecchio in funzione a scosse e vibrazioni.
- Proteggere l'apparecchio per quanto possibile da umidità e polvere.
- Non collocare l'apparecchio vicino ad acqua, vasche da bagno, lavandini, lavelli da cucina, locali umlali o piscine. Non appogglare recipienti contenenti liquidi - vasi, bicchieri, bottiglie, ecc. - sull'apparecchio.
- Provvedere ad una buone aerazione dell'apparecchio.
- Eventuali aperture previste per la ventilazione dell'apparecchio non vanno ne bloccate, ne mai coperte. L'apparecchio va collocato ad almeno 20 cm di distanza dalle pareti circostanti e può essere inserito tra altre componenti di un impianto solo in caso di sufficiente ventilazione e qualora le direttive di montaggio del produttore vengano rispettate.
- Eviltare di esporre l'apparecchio al raggi del sole e di collocarlo direttamente nelle vicinanze di fonti di calore come caloriferi, stufette, ecc.
- Se l'apparecchio viene trasportato rapidamente da un locale freddo ad uno riscaldato può succedere che al suo Interno si crel della condensa. Ciò va tenuto in considerazione soprattutto in caso di apparecchi a valvole. Attendere che l'apparecchio abbia assunto la temperatura ambiente prima di accenderlo.
- Accessori: non collocare l'apparecchio su carrelli, supporti, treppledi, superfici o tavoli instabili. Se l'apparecchio dovesse cadere a terra potrebbe causare danni a terzi o danneggiarsi irreparabilmente. Utilizzate per il collocamento dell'apparecchio supporti, treppledi e superfici che siano consigliate dal produttore o direttamente comprese nell'offerta di vendita. Per il collocamento dell'apparecchio attenetevi strettamente alle istruzioni del produttore, utilizzando esclusivamente accessori da esso consigliati. L'apparecchio in combinazione ad un supporto va spostato con molta attenzione. Movimenti bruschi o il collocamento su pavimenti non plani possono provocare la caduta dell'apparecchio e del suo supporto.
- Accessori supplementari: non utilizzate mai accessori supplementari che non siano consigliati dal produttore, potendo essere ciò causa di incidenti.
- Per proteggere l'apparecchio in caso di temporali o nel caso questo non venisse utilizzato per diverso tempo si consiglia di staccarne la spina di corrente. In questo modo si evitano danni all'apparecchio dovuti a colpi di fulmine o ad improvvisi aumenti di tensone nel circuito di corrente alternata.
Illustrazione 1

Illustrazione 2

Per la prima volta abbiamo unito in un amplificatore basso due caratteristiche finora incompatibili: il potente punch e l'utilizzo facile di un amplificatore a valvole con la flessibilità e la precisione di un moderno amplificatore a transistore. Unendo la potenza micidiale di un bolide e il peso di un ampli per inizianti abbiamo dato vita alla nuova era del bassismo - la realizzazione dei sogni di ogni bassista "on tour"!
Il nostro segreto? Sviluppando gli amplificatori combo della serie Quantum™, i nostri tecnici hanno ripensato e ridisegnato ogni componente. Il suono della sezione di preamplificazione, l'azione dell'equalizzatore, le specificazioni della finale di potenza, le caratteristiche risonanti del cabinet, la selezione degli altoparlanti sono risultati delle nostre meticolose indagini. Le caratteristiche sonori e il sensationale rapporto peso/potenza acustica dell'amplificatore sono il risultato di un mazzo di rivoluzionarie tecnologie per cui abbiamo posto domande di brevetto. Quindi abbiamo decisi di accompagnare il combo Quantum™ con qualcosa di più del solito manuale. Non solo vi vogliamo far sapere come il Quantum™ migliora il suono del vostro strumento ma anche perché lo fa.
Vi auguriamo molto divertimento e successo col vostro nuovo combo Quantum™!
INDICE
- Preamp 30
1.1 Tube-Touch-Circuit™ 30
1.2 Collegamenti: ACTIVE e PASSIVE 30
1.3 Utilizzo: GAIN 30 - Equalizzatore .... 30
2.1 La tecnologia PureParallel™ 30
2.2 Utilizzo: PUNCH, LOW MID, HIGH MID, HF-CHARACTER 30 - Tube Growl ..... 31
3.1 Saturazione valvolare e compressione 31
3.2 Utilizzo: TUBE GROWL 31 - Poweramp 32
4.1 La tecnologia Dynavalve™ 32
4.3 Utilizzo: MASTER 32 - Altri collegamenti ..... 33
5.1 FX-LOOP 33
5.2 LINE OUT 33
5.3 DI-OUT 33
5.4 TUNER 33
5.5 HEADPHONES 33
5.6 FOOTSWITCH 33
5.7 SPEAKER OUT 33
5.8 Configurazione standard / Collegamento dei cavi 33 - Assistenza e manutenzione preventiva ....34
- Ricerca e soluzione di eventuali problemi ..... 34
- Caratteristiche Tecniche 35
- Appendice .... 36
9.1 Gli altoparlanti Enhanced HF Neodym 36
9.2 Il cabinet Tuned Resonance ^TM 36 - Settings esemplari 45
PREAMPLIFICA-
ZIONE
1.1 Tube-Touch-Circuit™
Gli ingressi degli amplificatori della serie Quantum™ si basano su un circuito estremamente insensibile alle sovramodulazioni -il Tube-Touch Circuit™- che provvede a garantirvi un feeling naturale e diretto quando state suonando il vostro strumento. Un indesiderato clipping disarmonico viene praticamente escluso. La sezione di preamplificazione gioca un importante ruolo nel concetto completo di un amplificatore basso. Come interfaccia situato fra l'insieme di
bassista e strumento e la sofisticata elettronica di potenza, influisce decisivamente sul feeling, sulla risposta e sullo spettro sonoro del vostro strumento.
1.1 Collegamenti:
Active:
Presa per collegare bassi con elettronica attiva
Passive:
Presa per collegare bassi con elettronica passiva
1.3 Utilizzo:
Gain:
Il controllo GAIN non solo serve a regolare il livello di ingresso dell'amplificatore Quantum™ ma regola anche il carattere valvolare della sezione di preamplificazione.
2.1 La tecnologia PureParallel™
La tecnologia PureParallel™ si basa su un concetto di circuito finora riservato esclusivamente per l'equipment high-end adoperato dagli studi di registrazione professionali. Di solito, i vari filtri vengono cablati in modo seriale e il segnale passa ogni sezione di filtro l'una dopo l'altra. Un circuito concepito in questo modo però può risultare in un considerevole deteriorimento della qualità del segnale. In contrasto ai soliti EQ, i filtri del Quantum™ sono cablati in modo parallelo e il segnale viene simultaneamente distribuito su tutte le quattro bande. Inoltre, il segnale originale disaccoppia passivamente i segnali trattati senza venir alterato. Quindi il segnale originale attraversa l'EQ senza interruzioni! Le bande cablate in modo parallelo filtrono soltanto le frequenze da trattare e poi vengono aggiunte al segnale originale. Così si riesce ad ottenere un segnale trattato in modo estremamente efficace senza dover fare concessioni alla fidelità del suono. Lo sviluppo delle curve della banda per bassi e acuti si distingue da quella presente negli equalizzatori seriali. In addizione all'aumento o alla riduzione, il segnale viene trattato anche nella direzione opposta. Una caratteristica tipica dei leggendari equalizzatori Pultec. Grazie a questa caratteristica si riesce ad ottenere potenti e calorose frequenze basse senza dover temere un poco definito suono "ovattoso", accompagnati da brillanti e trasparenti acuti che non si dimostrano per niente pungenti o invadenti. Un'altra particolarità di questo circuito è l'addattamento automatico del fattore Q (Qualità del filtro, determina la "larghezza in frequenza" del trattamento); aumenti sono eseguiti a banda larga, riduzioni a banda stretta. Queste caratteristiche riducono in modo drastico indesiderate influenze del filtro e rendono questo EQ quadruplo l'ideale attrezzo per trattare intuitivamente e effetivamente il suono del vostro basso.

L'illustrazione dimostra la complessa catena del segnale in un EQ parallelo in confronto alla semplice catena di un circuito seriale. Ben visibili la disposizione parallela delle bande e il disaccopiamento passivo del segnale originale.

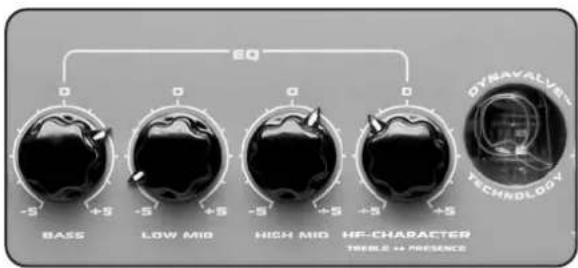

2.2 Utilizzo:
Punch:
Il tasto PUNCH attivato emula una passiva sezione EQ valvolare. Lo sviluppo della curva è simile a quello presente nel caso di un amplificatore valvolare regolato per ottenere un sound pulito (p.e. Slap). Contrariamente ai soliti modi di pre-filtrazione, dove il Mid-Cut provoca perdite nel volume, la risposta in frequenza dell funzione PUNCH è sintonizzata appositamente per evitare percettibili modificazioni del livello del segnale.

line
| Time (kfs) | Value | | ---------- | ----- | | 0.05 | -20 | | 0.2 | 0 | | 0.5 | -10 | | 1 | 0 | | 10 | 10 |L'illustrazione mostra una curva di pre-filtrazione a PUNCH attivato

line

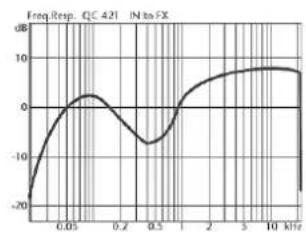

Freq.Resp. QC 421 IN to FX | Frequency (kJ) | Value | | :--- | :--- | | 0.05 | -10 | | 0.2 | 8 | | 0.5 | -2 | | 1 | 0 | | 2 | 0 | | 5 | 0 | | 10 | 0 |L'illustrazione mostra le curve con aumento (curva superiore) e riduzione (curva inferiore) del BASS EQ
Bass:
Un aumento accentua la banda di frequenza fra 40 e 120 Hz intorno alla frequenza centrale di 75 Hz. Nello stesso tempo vengono ridotte le frequenze medie fra 300 e 500 Hz. Questo mette in avancena lo spettro delle frequenze basse e sub-basse senza che si notino modificazioni drastice del livello del segnale. Aumenti in questo settore si fanno noti soprattutto quando si tratta di suonare insieme alla bass-drum. Nel mix viene aggiunto un bel po' di potenza al sound della vostra band senza togliere nulla agli altri strumenti. Una riduzione sposta la frequenza di limite inferiore più in alto, dando allo speaker più aria per respirare. (p.e. con un boost dei Low Mids)
Low Mid:
L'aumento viene eseguito a banda larga intorno alla frequenza centrale di 400 Hz (fino a +12 dB). Questo rende il basso molto presente e potente. Anche a livelli di setting molto alti, il circuito parallelo aiuta ad evitare quel tipico suono "nasale" causato dagli EQ seriali. Riducendo leggermente le frequenze basse, riuscirete a creare il leggendario sound di Jaco. La curva della riduzione è molto ripida, simile a quella di un filtro Notch e può raggiungere i -25 dB. Riducendo in modo adeguato potete creare potenti suoni "HiFi".

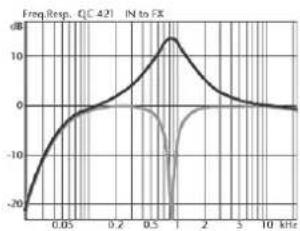

L'illustrazione mostra una curva con aumento (curva superiore) e riduzione (curva inferiore) del LOW MID EQ

line
Freq. Resp., QC 421 IN to FX | Frequency (kHz) | Gain (dB) | | :--- | :--- | | 0.05 | -20 | | 0.2 | -5 | | 0.5 | 0 | | 1 | 12 | | 2 | 0 | | 5 | -5 | | 10 | -2 |L'illustrazione mostra una curva con aumento (curva superiore) e riduzione (curva inferiore) del HIGH MID EQ
High Mid:
Anche qui l'aumento viene eseguito a banda larga, la riduzione a banda stretta. Nei modelli muniti di altoparlanti a 10", l'aumento viene eseguito intorno alla frequenza centrale di 850 Hz. Nei modelli 1x 12" e 1x 15" la frequenza centrale da trattare corrisponde a 1,2 kHz.
HF-Character:
Il controllo HF-CHARACTER ha due caratteristiche separate. Girato dalla posizione media verso il senso orario, emula le caratteristiche di un controllo Presence di una finale di potenza valvolare. PRESENCE genera acuti molto fini e soffici sopprimendo allo stesso tempo acuti "duri" provenienti da inferiori bande di frequenza. Le caratteristiche sonori in questo caso risultano simili a quelle di un Tweeter "soft". PRESENCE risulta molto effettivo quando si tratta di regolare lo spettro degli acuti di un basso attivo. Se invece usate un basso passivo (o strumenti con corde vecchie e strausate), l'effetto del controllo può dimostrarsi poco percipibile, perché in questo caso la quota delle frequenze acute nel segnale originale dello strumento risulta già minore. Girato dalla posizione media nel senso antiorario, il controllo funziona come un controllo TREBLE
che influisce sullo spettro degli acuti inferiori. Contrariamente a PRESENCE, TREBLE crea un suono più "tenso" come lo siete abituati da un combo-bassi senza corno HF. Lo trattamento delle frequenze in questo caso comprende una riduzione delle frequenze acuti superiori. Se attivate il tasto PUNCH, l'effetto del controllo HF-CHARACTER diventa molto più evidente.

line
| Time (s) | Free Resp. QC 421 IN to FX (dB) | | -------- | ------------------------------- | | 0.0 | -20 | | 0.5 | -5 | | 1 | 0 | | 2 | -5 | | 5 | 10 | | 10 | 10 |L'illustrazione mostra la curva per PRESENCE (curva superiore) e TREBLE (curva inferiore) nell due posizioni estremi del controllo HIF-CHARAKTER.
3.1 Saturazione valvolare e compressione

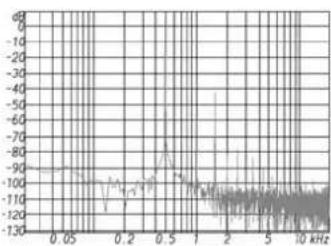

Il controllo TUBE GROWL non solo aziona una semplice distorsione ma un complesso circuito che regola i peak proprio come un amplificatore a valvole. L'energia di picco degli impulsi non viene cancellata ma trasformata in toni armonici. Simile al comportamento delle corde di una chitarra, non solo si sentono la prima armonica ma anche le rispettive frequenze armoniche; quella della mezza corda, del terzo della corda, del quarto, ecc. Le caratteristiche sonori dipendono in gran parte dalla relazione dei volumi delle frequenze armoniche. Soltanto una relazione equilibrata crea caratteristiche sonori piacevoli alle nostre orecchie.

line
| Frequency (kHz) | Amplitude | |---|---| | 0.05 | -90 | | 0.1 | -85 | | 0.2 | -95 | | 0.5 | -75 | | 1 | -90 | | 2 | -100 | | 5 | -105 | | 10 | -110 |L'illustrazione mostra l'armonioso spettro delle frequenze armoniche generato in relazione alla prima armonica di 500Hz.
In combinazione con un compressore intelligente che rende maneggiabile il comportamento di saturazione valvolare, non si fanno presenti esagerate distorsioni. Il vostro tocco rimane definito senza causare spiacevoli impulsi di volume. Addio agli Attack che vanno di traverso, all'indesiderato "effetto-pompa" o all'udibile comportamento di un basso "regolato". Benvenuti nella nuova era del bassismo: sustain infinito per un vero divertimento di suonare.
3.2 Utilizzo:
Tube Growl:

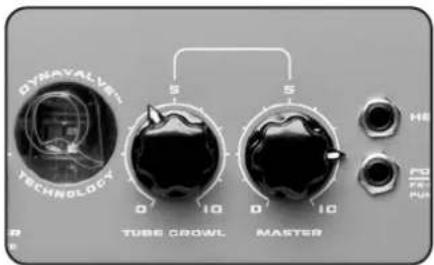

Con il controllo Tube Growl, il Quantum™ vi offre un feature ideale per poter sintonizzare meticolosamene il segnale aggiungendo naturali effetti di compressione e di valvola al mix del segnale. Con una sola mossa potete controllare Threshold, Ratio, Make-Up Gain, Attack/Release di un compressore e il comportamento di saturazione di una valvola.


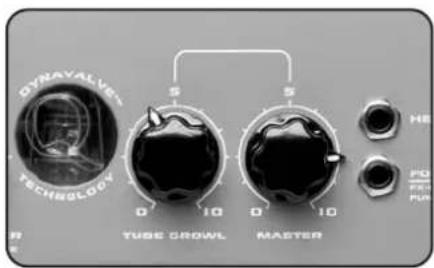

DYNAYALYST TECHNOLOGY S S 0 10 0 10 TUBE COWL MASTER H8 10 254 POWERAMP
4.1 La tecnologia Dynavalve™
Ogni strumentalista esperto sa benissimo che 100 Watt „valvolari” producono volumi molto più elevati che 100 Watt „a transistore”. Questo è dovuto alle complesse caratteristiche dinamiche di una finale di potenza valvolare che aggiungono al segnale frequenze armoniche addizionali. Di conseguenza, il suono diventa più conciso, più esplosivo e più voluminoso. Quindi l'individuale sensazione di volume non si basa soltanto sulla semplice potenza fisicale di riproduzione ma anche sul percipito “contenuto” del segnale. Queste piacevoli caratteristiche musicali delle finali di potenza valvolari però portano con se anche gravi svantaggi. Il tipo di costruzione li fa diventare più pesanti, più costosi e meno resistenti degli amplificatori a semiconduttore. La soluzione ideale sarebbe una finale di potenza a transistore con le dinamiche caratteristiche sonori di una finale di potenza valvolare - proprio a questo ci pensa la tecnologia Dynavalve™.
Questa tecnologia è il risultato di anni di ricerca sui processi responsabili per le caratteristiche tonali delle finali di potenza valvolari. Il circuito Dynavalve™ non „colorisce“ semplicemente il suono di una finale di potenza a transistore ma la „forza“ letteralmente a comportarsi come una finale di potenza valvolare. In confronto a comuni apparecchi a transistore ugualmente potenti, la finale di potenza Dynavalve™ regala al suono quelle caratteristiche particolari che lo rendono più presente e più potente. Anche i patiti degli amplificatori valvolari saranno più che soddisfatti!
4.2 Utilizzo:
Master:

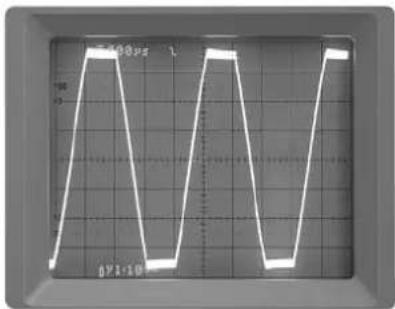

il controllo MASTER regola il livello di volume totale dell'amplificatore. Non solo funziona per regolare il volume ma anche per meticolosamente sintonizzare variazioni fra suoni puliti e distorti in interazione col controllo GAIN.

line
| Time (s) | Value | | -------- | ----- | | 0 | 100 | | 1 | 50 | | 2 | 0 | | 3 | -50 | | 4 | -100 | | 5 | -50 | | 6 | 0 | | 7 | 50 | | 8 | 100 | | 9 | 50 | | 10 | 0 | | 11 | -50 | | 12 | -100 | | 13 | -50 | | 14 | 0 | | 15 | 50 | | 16 | 100 | | 17 | 50 | | 18 | 0 | | 19 | -50 | | 20 | -100 | | 21 | -50 | | 22 | 0 | | 23 | 50 | | 24 | 100 | | 25 | 50 | | 26 | 0 | | 27 | -50 | | 28 | -100 | | 29 | -50 | | 30 | 0 | | 31 | 50 | | 32 | 100 | | 33 | 50 | | 34 | 0 | | 35 | -50 | | 36 | -100 | | 37 | -50 | | 38 | 0 | | 39 | 50 | | 40 | 100 | | 41 | 50 | | 42 | 0 | | 43 | -50 | | 44 | -100 | | 45 | -50 | | 46 | 0 | | 47 | 50 | | 48 | 100 | | 49 | 50 | | 50 | 0 | | 51 | -50 | | 52 | -100 | | 53 | -50 | | 54 | 0 | | 55 | 50 | | 56 | 100 | | 57 | 50 | | 58 | 0 | | 59 | -50 | | 60 | -100 | | 61 | -50 | | 62 | 0 | | 63 | 50 | | 64 | 100 | | 65 | 50 | | 66 | 0 | | 67 | -50 | | 68 | -100 | | 69 | -50 | | 70 | 0 | | 71 | 50 | | 72 | 100 | | 73 | 50 | | 74 | 0 | | 75 | -50 | | 76 | -100 | | 77 | -50 | | 78 | 0 | | 79 | 50 | | 80 | 100 | | 81 | 50 | | 82 | 0 | | 83 | -50 | | 84 | -100 | | 85 | -50 | | 86 | 0 | | 87 | 50 | | 88 | 100 | | 89 | 50 | | 90 | 0 | | 91 | -50 | | 92 | -100 | | 93 | -50 | | 94 | 0 | | 95 | 50 | | 96 | 100 | | 97 | 50 | | 98 | 0 | | 99 | -50 | | 100 | -100 |Finale di potenza a transistore non collegata al altoparlante


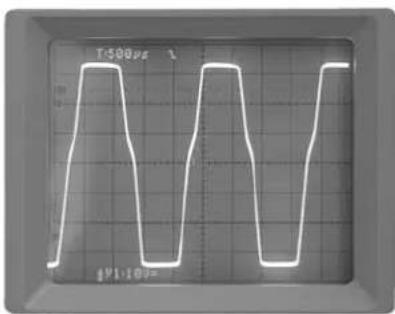

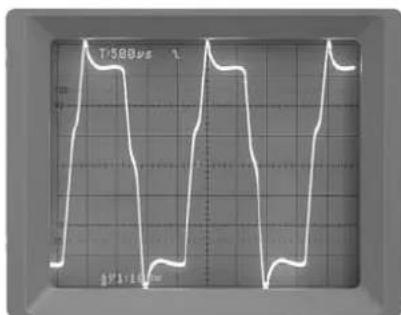

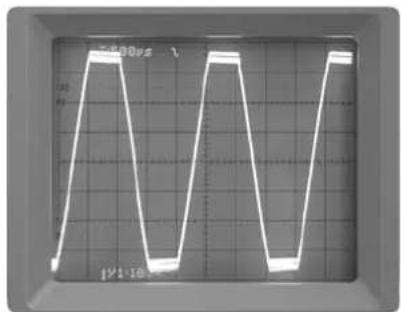

T:500µs G:1.10VFinale di polenza Dynavalve™ o valvolare non collegata al altoparlante

line
| Time (s) | Temperature (°C) | | -------- | ---------------- | | 0 | -10 | | 10 | 10 | | 20 | -10 | | 30 | 10 | | 40 | -10 | | 50 | 10 | | 60 | -10 | | 70 | 10 | | 80 | -10 | | 90 | 10 | | 100 | -10 | | 110 | 10 | | 120 | -10 | | 130 | 10 | | 140 | -10 | | 150 | 10 | | 160 | -10 | | 170 | 10 | | 180 | -10 | | 190 | 10 | | 200 | -10 | | 210 | 10 | | 220 | -10 | | 230 | 10 | | 240 | -10 | | 250 | 10 | | 260 | -10 | | 270 | 10 | | 280 | -10 | | 290 | 10 | | 300 | -10 | | 310 | 10 | | 320 | -10 | | 330 | 10 | | 340 | -10 | | 350 | 10 | | 360 | -10 | | 370 | 10 | | 380 | -10 | | 390 | 10 | | 400 | -10 | | 410 | 10 | | 420 | -10 | | 430 | 10 | | 440 | -10 | | 450 | 10 | | 460 | -10 | | 470 | 10 | | 480 | -10 | | 490 | 10 | | 500 | -10 | | 510 | 10 | | 520 | -10 | | 530 | 10 | | 540 | -10 | | 550 | 10 | | 560 | -10 | | 570 | 10 | | 580 | -10 | | 590 | 10 | | 600 | -10 | | 610 | 10 | | 620 | -10 | | 630 | 10 | | 640 | -10 | | 650 | 10 | | 660 | -10 | | 670 | 10 | | 680 | -10 | | 690 | 10 | | 700 | -10 | | 710 | 10 | | 720 | -10 | | 730 | 10 | | 740 | -10 | | 750 | 10 | | 760 | -10 | | 770 | 10 | | 780 | -10 | | 790 | 10 | | 800 | -10 | | 810 | 10 | | 820 | -10 | | 830 | 10 | | 840 | -10 | | 850 | 10 | | 860 | -10 | | 870 | 10 | | 880 | -10 | | 890 | 10 | | 900 | -10 | | 910 | 10 | | 920 | -10 | | 930 | 10 | | 940 | -10 | | 950 | 10 | | 960 | -10 | | 970 | 10 | | 980 | -10 | | 990 | 10 | | 100 | -10 |Finale di potenza a transistore collegata al altoparlante

line
| Time (μs) | Voltage (V) | | --------- | ----------- | | 0 | 0 | | 1 | 500 | | 2 | 1000 | | 3 | 500 | | 4 | 0 | | 5 | -500 | | 6 | 0 | | 7 | 500 | | 8 | 1000 | | 9 | 500 | | 10 | 0 | | 11 | -500 | | 12 | 0 | | 13 | 500 | | 14 | 1000 | | 15 | 500 | | 16 | 0 | | 17 | -500 | | 18 | 0 | | 19 | 500 | | 20 | 1000 | | 21 | 500 | | 22 | 0 | | 23 | -500 | | 24 | 0 | | 25 | 500 | | 26 | 1000 | | 27 | 500 | | 28 | 0 | | 29 | -500 | | 30 | 0 | | 31 | 500 | | 32 | 1000 | | 33 | 500 | | 34 | 0 | | 35 | -500 | | 36 | 0 | | 37 | 500 | | 38 | 1000 | | 39 | 500 | | 40 | 0 | | 41 | -500 | | 42 | 0 | | 43 | 500 | | 44 | 1000 | | 45 | 500 | | 46 | 0 | | 47 | -500 | | 48 | 0 | | 49 | 500 | | 50 | 1000 | | 51 | 500 | | 52 | 0 | | 53 | -500 | | 54 | 0 | | 55 | 500 | | 56 | 1000 | | 57 | 500 | | 58 | 0 | | 59 | -500 | | 60 | 0 | | 61 | 500 | | 62 | 1000 | | 63 | 500 | | 64 | 0 | | 65 | -500 | | 66 | 0 | | 67 | 500 | | 68 | 1000 | | 69 | 500 | | 70 | 0 | | 71 | -500 | | 72 | 0 | | 73 | 500 | | 74 | 1000 | | 75 | 500 | | 76 | 0 | | 77 | -500 | | 78 | 0 | | 79 | 500 | | 80 | 1000 | | 81 | 500 | | 82 | 0 | | 83 | -500 | | 84 | 0 | | 85 | 500 | | 86 | 1000 | | 87 | 500 | | 88 | 0 | | 89 | -500 | | 90 | 0 | | 91 | 500 | | 92 | 1000 | | 93 | 500 | | 94 | 0 | | 95 | -500 | | 96 | 0 | | 97 | 500 | | 98 | 1000 | | 99 | 500 | | | |Finale di potenza Dynavalve™ o valvolare collegata al altoparlante
5. ULTERIORI COLLEGAMENTI
5.1 Fx Loop
Il loop-effetti è cablato in modo seriale, collegando i processori di segnale in serie al segnale. Nella catena del segnale, il loop effetti si trova dopo il controllo TUBE GROWL e prima dell'uscita LINE OUT. Quindi il segnale trattato dai processori di segnale arriva anche all'uscita LINE OUT. Visto che il segnale passa il processore in modo seriale, la quota di effetto viene regolata usando gli appositi controlli del processore di segnale. Potete attivare il loop-effetti tramite un interruttore a pedale (Hughes & Kettner ^® FS 2).
Send:
Collegate questa presa all'ingresso del vostro processore di segnale.
Return:
Collegate questa presa all'uscita del vostro processore di segnale.
5.2 Line Out:
All'uscita assimmetrica LINE OUT arriva il segnale proveniente dalla sezione di preamplificazione, dopo essere trattato da eventuali processori di segnale. Nella catena del segnale, questa uscita si trova prima della finale di potenza Dynavalve™, quindi la posizione del controllo MASTER è irrelevante.
Nota: A questa uscita non arriva il suono creato dal circuito Dynavalve™. Quindi si addatta idealmente per collegare altre finali di potenza oppure un altro amplificatore.
5.3 Di-Out:
Il Direct Out riprende il segnale dall'altoparlante e serve per mandare il completo segnale amplificato al mixer, in modo simmetrico, senza presentare ronzii e con le prescelte correzioni di frequenza. Il DI dipende dal controllo Master e trasmette anche le tipiche interazioni fra altoparlanti e finale di potenza responsabili per il suono valvolare Dynavalve™.
Nota: In alcuni casi eccezionali, l'utilizzo del DI OUT può creare indesiderati feedback se gli altoparlanti dell'amplificatore vengono mossi dalla pressione sonora di un sistema PA. (vedere anche il capitolo soluzione di eventuali problemi.)
5.4 Tuner:
Uscita per collegare un Tuner (accordatore elettronico). Inoltre potete usarla anche come uscita alternativa per riprendere il segnale prima che arrivi alla sezione di preamplificazione.
Consiglio: Per poter accordare il vostro strumento senza farvi sentire, regolate il volume MASTER su zero oppure mettete in corto circuito il RETURN del FX LOOP con un Jack "cieco". Visto che in questo caso non viene utilizzato un processore di segnale, potete rendere muto il vostro amplificatore attivando FX LOOP tramite un interruttore a pedale.
5.5 Headphones:
Presa cuffia. Se avete collegato una cuffia a questa uscita, viene disattivata l'uscita per altoparlanti del Quantum™.
5.6 Footswitch
Presa per collegare l'interruttore a pedale a due funzioni Hughes & Kettner® FS-2 (in vendita opzionale) che serve ad attivare FX LOOP e PUNCH.
5.7 Speaker Out
SPEAKER OUT A
Presa seriale per collegare addizionali altoparlanti esterni in serie all'altoparlante/agli altoparlanti interni. Visto che in questo caso la resistenza totale risulta dall'addizione della resistenza dell'altoparlante addizionale e la resistenza interna di 4 Ohm (8 Ohm nel modello QC 310), potete tranquillamente collegare anche altoparlanti a bassa resistenza. Un tale aumento della resistenza totale riduce la potenza della sezione finale ma grazie all'ingrandimento della superficie degli altoparlanti il volume totale risulta più elevato senza strapazzare troppo la finale di potenza.
SPEAKER OUT B
Contrariamente all'uscita OUT A, un collegamento di altoparlanti a questa presa disattiva l'altoparlante/gli altorparlanti interni. Quindi a questa uscita arriva la potenza totale di 400 Watt su 4 Ohm (250 Watt su 8 Ohm nel modello QC 310.) Non collegate altoparlanti a resistenza minore di 4 Ohm (8 Ohm nel modello QC 310) a questa uscita!

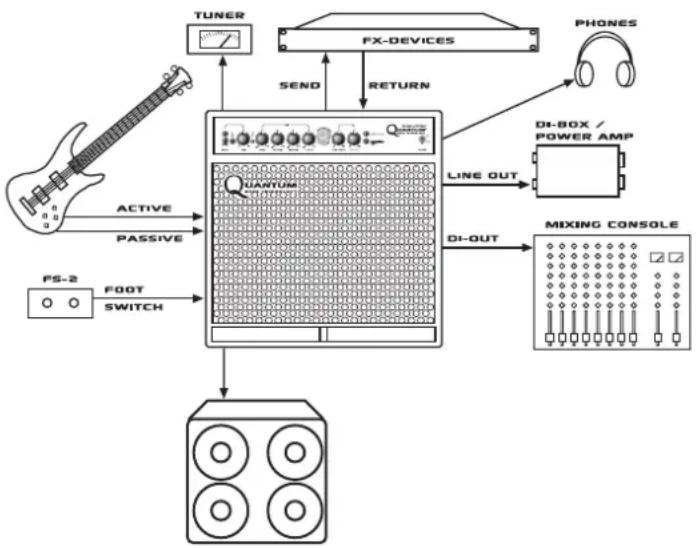

5.8 CONFIGURAZIONE STANDARD / COLLEGAMENTO DEI CAVI
6. ASSISTENZA E MANUTEN- ZIONE PREVENTIVA
Gli amplificatori della serie Quantum™ non richiedono alcun tipo di manutenzione. Tuttavia, ci sono alcune precauzioni da prendere per assicurare una lunga vita al vostro amplificatore:
- Assicuratevi che tutte le unità esterne, i cavi e i cavi di alimentazione siano in ottimo stato!
- Assicuratevi che la ventilazione dell'amplificatore non venga ostruita da nessun oggetto. Un corretto raffreddamento dell'amplificatore gli prolungherà la vita.
-
Evitate che lo strumento subisca shock meccanici o che venga esposto ad eccessivo calore, polvere o umidità.
-
Quando collegate delle unità esterne, fate sempre attenzione alle loro specifiche tecniche. Non collegate mai delle unità con livelli di uscita di segnale troppo elevati (come altri amplificatori) all'ingresso dell'amplificatore.
- Assicuratevi che la tensione elettrica dell'amplificatore corrisponda a quella della rete a cui vi state collegando. Nel caso foste in dubbio chiedete informazioni al tecnico del suono o al custode del locale in cui volete suonare.
- Evitate in ogni caso di riparare lo strumento da soli! Fate in modo che sia un tecnico di assistenza qualificato a sostituire anche i fusibili interni del vostro amplificatore.
- Potete pulire la superficie e le parti metalliche con uno straccio morbido e asciutto. Mai utilizzare alcool o altri solventi per pulire il vostro amplificatore!
7. RICERCA E SOLUZIONE DI
EVENTUALI PROBLEMI
L'amplificatore non si accende:
- All'amplificatore non arriva corrente. Controllate il cavo di alimentazione e verificate che sia collegato correttamente.
- Il fusibile principale è difettoso. Fatelo sostituire con un altro a valore identico. Se anche quest'altro si brucia, consultate il vostro rivenditore Hughes & Kettner.
L'amplificatore è collegato correttamente ma non si sente nulla:
- I controlli GAIN o MASTER sono girati su livello zero. Girate i controlli ad un valore più alto.
- Un processore di segnale collegato al loop-effetti è spento o cablato in modo sbagliato. Controllate il loop-effetti e i cavi.
- Una cuffia è collegata all'apposita presa disattivando l'altoparlante. Togliete il jack della cuffia per attivare l'altoparlante interno.
Quando viene utilizzata, la presa LINE OUT causa del rumore di fondo:
- Un campo elettrico o magnetico che influisce sul cavo ne è la causa. Utilizzate cavi di alta qualità e provate a posare i cavi in vari modi alternativi per ridurre le interferenze al minimo. Se tutto ciò non migliora la situazione, utilizzate il DI OUT, il TUNER OUT oppure un DI Box.
- Le messe a terra delle unità esterne collegate creano un loop di terra che causa ronzii indesiderati. Mai staccare la messa a terra delle unità collegate per nessun motivo! Collegate gli apparecchi alla stessa ciabatta! Se questo non serve ad eliminare il rumore, dovrete assicurarvi che il collegamento sia separato galvanicamente facendo passare il segnale attraverso un DI-Box.
Collegando un mixer alla presa LINE OUT, il segnale del sistema PArisulta completamente distorto:
- L'ingresso del mixer non è sintonizzato al livello Line. Sintonizzate l'ingresso del mixer al livello Line. Se questo risulta impossibile, usate un' ingresso (Line) assimmetrico del mixer oppure usate un cavo con integrato divisore di tensione simmetrico (disponibile nel commercio elettronico oppure nelle aziende specializzate nel settore PA.)
Quando viene utilizzata, la presa DI OUT causa un feedback:
- In alcuni casi eccezionali, l'utilizzo del DI OUT può creare indesiderati feedback se gli altoparlanti dell'amplificatore vengono mossi dalla pressione sonora di un sistema PA. Visto che l'alto-parlante influisce sulla finale di potenza, al DI OUT si potrebbe presentare un segnale parassita. La soluzione: Cambiate la posizione dell'amplificatore oppure usate l'uscita LINE OUT.
Il volume dell'amplificatore pare troppo sommesso:
- Un apparecchio collegato al loop-effetti causa perdite di livello. Sintonizzate il processore di segnale usando gli appositi controlli Input/Output.
8. CARATTERISTICHE TECNICHE
Fusibili tipo IEC127
| Fusibile principale per 100/117 V | 2,5 A | 4 A | 4 A | 4 A |
| Fusibile principale per 220-240 V | 1,5 A | 2 A | 2 A | 2 A |
| Preamp +/- 15 V (2x) | T500 mA | T500 mA | T500 mA | T500 mA |
| Preamp +/+290 V (1x) | T50 mA | T50 mA | T50 mA | T50 mA |
| Poweramp +/- 40 V (2x) | T3,15 A | T5 A | T5 A | T5 A |
| Massimo assorbimento di potenza | 335 VA | 506 VA | 506 VA | 506 VA |
Altoparlanti
| Dual Cone Neodym Speaker | • | - | - | • |
| DuraDomeTM Neodym Speaker | - | • • | - |
Cabinet
| Tuned | Resonance ^TM Cabinet | • | • | • | • | |
| Costruzione | leggera | okume | • | • | • | |
| Manichi integrati in acciaio | 2 | 2 | 2 | 2 | ||
| Dimensioni (lxaxp) in cm | 50 x 50,5 x 35 | 55 x 55 x 35 | 60 x 62 x 40 | 60 x 62 x 40 | ||
| Peso | 17,5kg/38,5lbs | 19,5kg/43lbs | 24kg/53lbs | 29kg/64lbs | ||
Gigbag

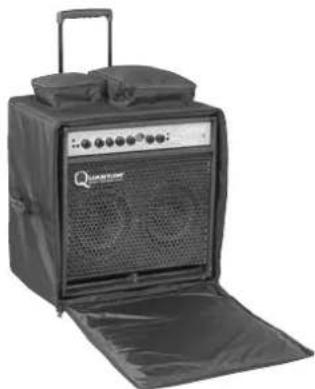

Per ogni modello combo della serie Quantum™ sono disponibili imbottiti Gigbag in Cordura® con rotelle e manico estraibile.

9.1 Gli altoparlanti enhanced HF Neodym
Gli amplificatori della serie Quantum™ sono esclusivamente muniti di altoparlanti con magneti in neodimio. Questo non solo riduce evidentemente il peso ma il campo magnetico più forte e concentrato migliora anche la risposta agli impulsi. L'altoparlante reagisce più svelto, più preciso migliorando il feeling e l'individuale sensazione di volume. I nostri tecnici hanno soprattutto badato ad una equilibrata ed omogenea riproduzione dell'importante spettro delle armoniche. Le solite trombe acustiche progetto gli acuti in uno stretto cono tridimensionale e il filtro divisore genera inevitabili spostamenti di fase. Per l'utilizzo nei modelli della serie Quantum invece sono stati sviluppati altoparlanti con sistema HF integrato. Gli altoparlanti 10" utilizzano apposite membrani parallele (Dual-Cone) e una tecnologia completamente nuova viene applicata nei modelli 12" e 15". Un cono in aluminio tornito (DuraDome™) trasmette lo spettro delle frequenze alte provenienti dalla bobina mobile. Grazie a queste tecnologie, le caratteristiche sonori dello spettro delle armoniche si uniscono alle frequenze basse e medie trasmesse dal diaframma del altoparlante in un omogeneo ed ampio campo sonoro.
Sviluppando il Quantum™, i nostri tecnici hanno usufruito degli anni di esperienza nel campo di sintonizzazione e costruzione dei cabinet per utilizzare le risonanze in modo funzionale, come avviene nella costruzione degli strumenti acustici. La meticolosa disposizione delle superfici e delle traverse di rinforzo e il compensato a sei strati Okume (un legno che pesa appena la metà dei soliti legni utilizzati) permettono una potente proiezione dei bassi e una trasmissione accurata delle fini risonanze nel settore delle frequenze medie. Il fatto che queste risonanze vengono trasmesse in modo omogeneo dalla superficie completa del cabinet rende il basso ben localizzabile su tutto il palcoscenico.
