MANUALE UTENTE CDS 120 CANDY

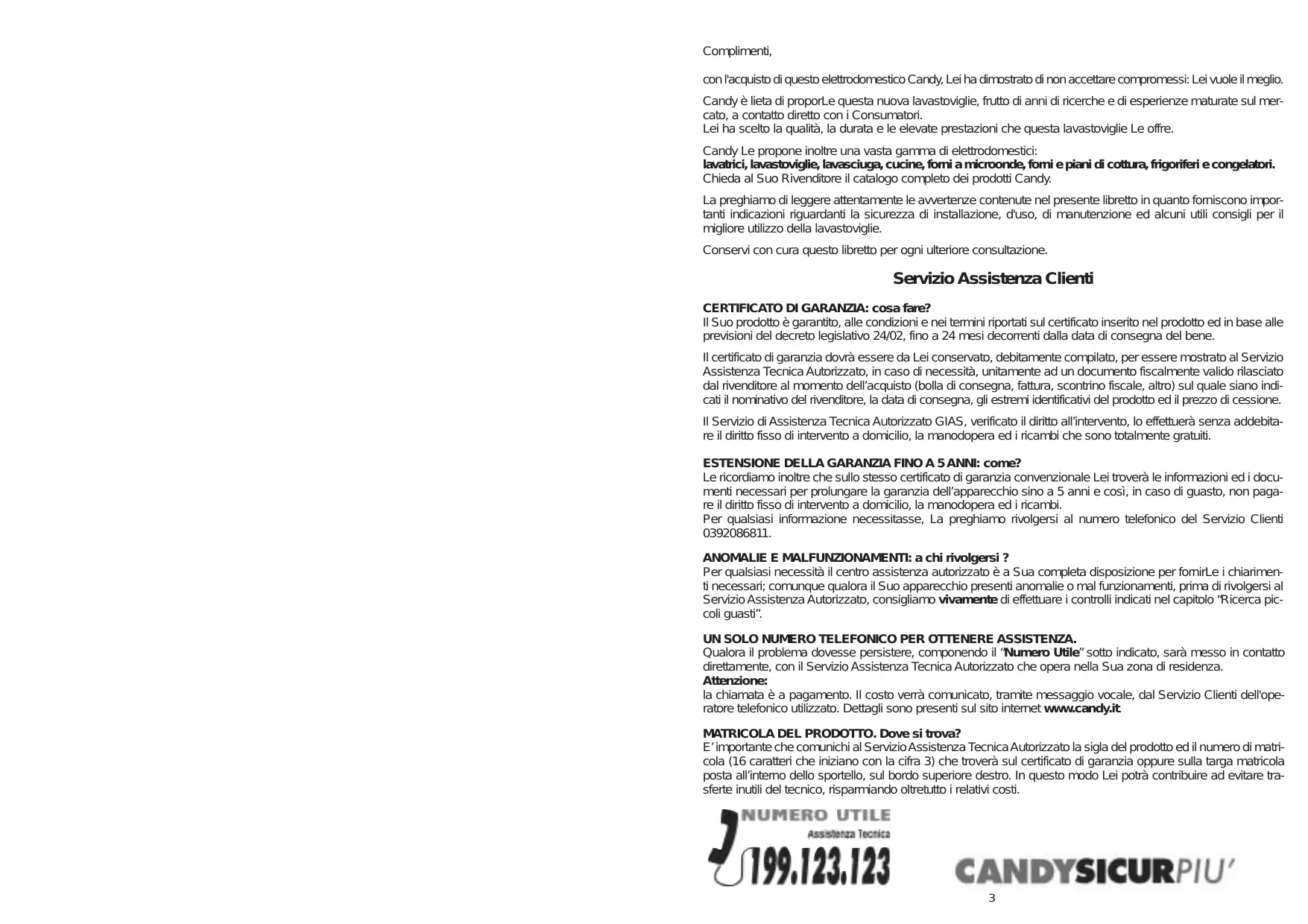

Guida pratica all’uso User instructions Mode d’emploi CDS 120 LAVASTOVIGLIE DISHWASHER LAVE-VAISSELLE Complimenti, con l'acquisto di questo elettrodomestico Candy, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio. Candy è lieta di proporLe questa nuova lavastoviglie, frutto di anni di ricerche e di esperienze maturate sul mercato, a contatto diretto con i Consumatori. Lei ha scelto la qualità, la durata e le elevate prestazioni che questa lavastoviglie Le offre. Candy Le propone inoltre una vasta gamma di elettrodomestici: lavatrici, lavastoviglie, lavasciuga, cucine, forni a microonde, forni e piani di cottura, frigoriferi e congelatori. Chieda al Suo Rivenditore il catalogo completo dei prodotti Candy. La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per il migliore utilizzo della lavastoviglie. Conservi con cura questo libretto per ogni ulteriore consultazione. Servizio Assistenza Clienti CERTIFICATO DI GARANZIA: cosa fare? Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, fino a 24 mesi decorrenti dalla data di consegna del bene. Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione. Il Servizio di Assistenza Tecnica Autorizzato GIAS, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi che sono totalmente gratuiti. ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come? Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell’apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ? Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo apparecchio presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel capitolo “Ricerca piccoli guasti”. UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA. Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente, con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione: la chiamata è a pagamento. Il costo verrà comunicato, tramite messaggio vocale, dal Servizio Clienti dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it. MATRICOLA DEL PRODOTTO. Dove si trova? E’ importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta all’interno dello sportello, sul bordo superiore destro. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

INDICAZIONI DI SICUREZZA

Indicazioni di sicurezza Messa in opera, Installazione Impianto di decalcificazione Regolazione del cesto superiore Caricamento delle stoviglie Informazioni per laboratori di prova Lavaggio a mezzo carico Caricamento detersivo e brillantante Pulizia filtri Consigli pratici Pulizia e manutenzione ordinaria Descrizione dei comandi Dati tecnici Scelta dei programmi e funzioni particolari Elenco dei programmi Ricerca piccoli guasti L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali. pag. pag. pag. pag. pag. pag. pag. pag. pag. pag. pag. pag. pag. pag. pag. pag.

Fig. A ATTENZIONE! Coltelli ed altri utensili con l’estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale. Installazione Utilizzo quotidiano ■ In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto, da personale qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. ■ Questo apparecchio dovrà essere destinato solo all’uso domestico. ■ La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie. ■ Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione. ■ In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe. ■ Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie. ■ Qualora si rendesse necessaria la sostituzione del cavo di alimentazione dell’apparecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato. ■ I coltelli e le posate ottengono un lavaggio migliore se posti nel cestello con i manici in basso. ■ In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico. Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore. Sicurezza

■ Non toccare l'apparecchio con mani o piedi bagnati o umidi. ■ Non usare l'apparecchio a piedi nudi. ■ Non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.

■ Non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.). ■ Non permettere che l'apparecchio sia usato dai bambini senza sorveglianza.

La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lavastoviglie. Conservi con cura questo libretto per ogni ulteriore consultazione.

Smaltimento ■ Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio. ■ Questo apparecchio è fabbricato con materiali riciclabili, per permetterne un corretto smaltimento degli stessi. ■ Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare). ■ Volendo eliminare una vecchia lavastoviglie, si abbia cura di togliere la chiusura sportello, per evitare che i bambini possano chiudersi nella macchina. Dopo aver staccato la spina dalla presa di corrente, è importante tagliare il cavo di alimentazione. ■ Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento.

2. che la portata amperometrica del contatore elettrico risulti idonea per l'assorbimento indicato dai dati di targa dell'elettrodomestico. INSTALLAZIONE (Notazioni tecniche) IMPORTANTE Nel caso si installi la macchina su un pavimento ricoperto da tappeti o con moquette, controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite. ATTENZIONE! L'efficacia della sicurezza è comunque subordinata anche alla corretta messa a terra del Vostro impianto. Per la mancanza di un efficiente impianto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio. Inoltre, la spina dell'apparecchio deve rimanere accessibile anche dopo l'installazione. Alimentazione elettrica La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra. L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina tripolare con polo di terra che assicura la completa messa a terra del prodotto. Prima di alimentare elettricamente l'elettrodomestico accertarsi: Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

1. che la presa abbia un corretto collegamento di messa a terra;

Alimentazione idrica IMPORTANTE L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.

■ I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra. IMPORTANTE La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purchè non superi i 60°C.

■ La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica. ■ E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1 B). ■ La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2). ■ Il tubo di carico “A” deve essere avvitato ad un rubinetto dell'acqua “B” con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.

■ Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica. ■ Qualora l'acqua di rete presentasse dei residui calcarei o sabbia, è consigliabile richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085 (fig. 3). Il filtro “D” va inserito tra la presa d'acqua da 3/4" “B” ed il tubo di carico “A”, ricordando di mettere le guarnizioni “C”. ■ Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

■ L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 4Y). Collegamento allo scarico d'acqua ■ Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 4). ■ Nel caso di installazione sotto piano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4Z). ■ Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm. ■ Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati. ■ Si raccomanda di predisporre il sifone antiodore (fig. 4X). ■ Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro Assistenza Tecnica.

IMPIANTO DI DECALCIFICAZIONE

Se la vostra acqua appartiere al livello 0, non è necessario usare il sale rigenerante né effettuare alcuna regolazione, in quanto è già dolce. L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si depositano sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Il decalcificatore può trattare acqua con durezza fino a 60°fH (gradi francesi) 33°dH (gradi tedeschi) tramite 5 livelli di regolazione. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. A seconda del livello di appartenenza della vostra acqua, regolare il decalcificatore nel seguente modo:

1. estrarre il cesto inferiore, svitare e

togliere il tappo del contenitore sale rigenerante posto sul fondo della vasca (fig. A"1");

2. ruotare il selettore, fino ad evidenziare

la posizione desiderata, con l'ausilio di un cacciavite o di un coltello. Regolazione del decalcificatore TIPO 1 Nella tabella seguente trovate la corrispondenza tra durezza dell’acqua di rete da trattare e livello di regolazione del decalcificatore.

• Il decalcificatore è regolato sul livello 2, in quanto questo soddisfa la maggior parte delle utenze. Livello Apertura dello sportello Chiusura dello sportello Inserire la mano nell'incavo e tirare. Se lo sportello viene aperto durante il funzionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte. Inserire i cestelli. Verificare che entrambi i bracci lavanti possano ruotare e che non ci siano posate, pentole o piatti che ne limitino o impediscano la rotazione. Chiudere lo sportello e bloccarlo mediante leggera pressione. IMPORTANTE Per un corretto funzionamento evitare di aprire lo sportello mentre la lavastoviglie è in funzione.

Durezza dell'acqua Durezza dell'acqua °fH (gradi francesi) °dH (gradi tedeschi) 0-9 10-30 31-40 41-50 51-60 0-5 6-16 17-22 23-27 28-33 TIPO 2 Uso sale rigenerante

Regolazione del decalcificatore

lavaggi circa LIBERA posizione posizione posizione posizione N.1 N.2 N.3 N.4

Caricare il sale IMPORTANTE Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore. ■ Sul fondo della macchina, è sistemato il contenitore del sale che serve a rigenerare l'apparecchio decalcificatore. ■ È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione. Regolazione del cestello superiore Utilizzando abitualmente piatti da 27 cm a 31 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo:

1. Ruotare i fermi anteriori “A” verso

l'esterno; ■ Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo. ■ Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.

2. Sfilare il cesto e rimontarlo nella

posizione più alta; Indicatore di riempimento sale ■ Si consiglia di far seguire al rifornimento, un ciclo di lavaggio completo, oppure il programma AMMOLLO. Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione. Questo modello è dotato di una spia elettrica sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale.

3. Rimettere i fermi “A” nella posizione

originale. Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.

IMPORTANTE La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

■ Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insalatiere e ciotole di plastica, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti. CARICAMENTO DELLE STOVIGLIE Utilizzo del cesto superiore Un carico standard giornaliero è rappresentato nelle fig. 1, 2 e 3.

■ Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti. ■ Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere due posizioni: alzata e abbassata. Nella posizione abbassata i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice. Sotto di essi possono prendere posto bicchieri, tazze, sottotazze e piatti da dessert. Utilizzo del cesto inferiore

■ Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 3) assicurandosi che le posate stesse non impediscano la rotazione delle rampe. ■ Per sfruttare la massima capienza del cesto, si consiglia di raggruppare i piatti di uguale forma.

Cesto superiore (fig. 2) A = piatti fondi B = piatti piani C = piatti dessert D = sottotazze E = tazze F = calici G = bicchieri H = semi cesto posate

IMPORTANTE Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico. Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto. ■ Si consiglia di posizionare i piatti di dimensione maggiore, con un diametro di circa 270 mm, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.

■ I piatti possono essere caricati su un unica fila (fig. 1) o su entrambe le file (fig. 2). Cesto superiore (fig. 1) A = piatti fondi B = piatti piani C = piatti dessert D = sottotazze E = tazze F = bicchieri

■ Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli. ■ In posizione rialzata, i supporti permettono l'alloggiamento di piatti piani e fondi. Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.

Cesto inferiore (fig. 3) A = pentola media B = pentola grande C = padella D = coperchi E = zuppiere, piatti da portata F = posate G = tegami, teglie La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio. Cesto posate (fig. 4) Il cesto porta posate è formato da due parti divisibili, così da poter offrire diverse possibilità di carico. La divisione in due del cestello avviene facendo scorrere in senso orizzontale le due parti l'una rispetto all'altra e viceversa per il riaggancio.

INFORMAZIONE PER I LABORATORI DI PROVA

Lavaggio 1/2 carico cesto superiore Programma comparativo generale (Norme EN 50242)

(vedi tabella programmi di lavaggio)

1. Posizione cesto superiore: bassa

2. Carico normalizzato

3. Posizione regolatore brillantante: 6

4. Quantità di detersivo:

- 8 g per il prelavaggio; - 22 g per il lavaggio.

Carico normalizzato 12 coperti internazionali (Norme EN 50242) La corretta disposizione del carico è quella indicata, nella fig. 5 per il cesto superiore, nella fig. 6 per il cesto inferiore e nella fig. 7 per il cesto posate.

Cesto superiore (fig. 5) A = 5 + 5 + 2 bicchieri B = 12 sottotazze C = 4 + 4 + 4 tazze D = coppa piccola E = coppa media F = coppa grande G = 1 + 1 forchette H = 1 + 1 cucchiai da servizio I = 3 + 3 + 3 + 3 cucchiai da dessert L = 3 + 3 + 3 + 3 cucchiaini da caffé

1/2 carico misto (fig. 1) A = bicchieri B = tazze C = piatti fondi D = piatti dessert E = sottotazze F = pentola G = padella H = coppa media I = coppa piccola 1/2 carico standard (fig. 2) A = 6 bicchieri B = 6 tazze C = piatto da portata D = 6 piatti fondi E = 6 piatti piani F = 6 piatti dessert G = 6 sottotazze H = coppa media I = coppa piccola G A Cesto inferiore (fig. 6) M = 8 + 4 piatti fondi N = 11 + 1 piatti piani O = 12 piatti dessert P = piatto da portata Q = posate Le posate dovranno essere posizionate nell'apposito contenitore posto nel cesto inferiore.

Cesto posate (fig. 7) Nelle due ribaltine abbassate inserire n.° 6 + 6 coltelli (R); nei rimanenti scomparti sistemare le posate con i manici rivolti verso il basso, avendo cura di non mettere più di due posate identiche per scomparto.

Dopo aver versato il detersivo nel contenitore, richiudete il coperchio, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto. CARICAMENTO DETERSIVO E BRILLANTANTE Caricare il detersivo IMPORTANTE Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglie. ■ l’efficacia dei prodotti che rendono non necessario l’utilizzo del sale dipende dalla durezza dell’acqua di alimentazione dell’apparecchio. Verificare allo scopo che la durezza dell’acqua sia compresa nell’intervallo di funzionamento indicato nelle istruzioni del detersivo. Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l’uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere). Si evidenzia che ritornando all’utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell’acqua ritorni a funzionare in modo ottimale. L’utilizzo improprio di questi prodotti potrebbe portare: ■ alla formazione di depositi di calcare nell’apparecchio e sulle stoviglie; Nella lavastoviglie si trova una confezione campione di ”FINISH” che assicura ottimi risultati di lavaggio. IMPORTANTE Nel caso di reclami che possono essere legati direttamente all’impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia. ■ ad un degrado delle prestazioni di asciugatura e/o di lavaggio. Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina. Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco. Lavaggio normale La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se il coperchio del contenitore risultasse chiuso, per aprirlo basta agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio il coperchio risulta sempre aperto, pronto per il successivo impiego. La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B). IMPORTANTE Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale. ATTENZIONE!

Qualora si decida di utilizzare detersivi combinati che potrebbero rendere superfluo l’impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze: ■ leggere attentamente ed attenersi scrupolosamente alle istruzioni per l’uso e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare; ■ alcuni prodotti combinati, ed in particolar modo quelli contenenti brillantante, hanno un’efficacia ottimale soltanto qualora si utilizzino determinati programmi;

Caricare il brillantante Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi. Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3"). Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione. PIENO VUOTO riflesso scuro riflesso chiaro Regolazione del brillantante da 1 a 6 Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4. Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

CONSIGLI PRATICI Il sistema filtrante (fig. A "4") è costituito da:

Bicchierino centrale, che trattiene le particelle più grosse di sporco; Piastra, che filtra continuamente l'acqua di lavaggio; Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo. Consigli utili per risparmiare ■ Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo. Consigli per ottenere ottimi risultati di lavaggio ■ Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti. ■ In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi. ■ Non è necessario risciacquare le stoviglie prima di collocarle nella macchina. ■ Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio. ■ Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio. ■ Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1).

■ Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2). ■ Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino. Cosa non lavare ■ È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato. ■ Sistemare le stoviglie con l'apertura rivolta verso il basso. ■ Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio. ■ Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale. ■ Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente. ■ Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati. ATTENZIONE! Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie. Avere cura di riavvitare, in senso orario, il filtro nella piastra perchè un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.

■ Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie. ■ È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse. ■ Per il perfetto lavaggio di argenteria è necessario: IMPORTANTE Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie. a) sciacquarla appena dopo l'uso, sopratutto se è stata impiegata per maionese, uova, pesce, ecc.; Suggerimenti al termine del programma b) non cospargerla con detersivo; ■ Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore. c) non metterla a contatto con altri metalli. ■ Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura. IMPORTANTE Non usare la lavastoviglie senza filtri.

PULIZIA E MANUTENZIONE

■ Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida. ■ La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente. ■ Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante. ■ Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio completo, versando preventivamente un bicchiere di aceto sul fondo della macchina ed impostando il programma delicato. ■ Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco.

DESCRIZIONE DEI COMANDI

Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

1. togliere il braccio lavante superiore,

ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig. 1) e, mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2) ;

2. lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati;

3. al termine dell'operazione, rimettere i

bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo. DOPO L'USO Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica. Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1. eseguire un programma di lavaggio

senza stoviglie, ma con detersivo per sgrassare la macchina;

2. togliere la spina;

3. chiudere il rubinetto dell'acqua;

4. riempire il contenitore del brillantante

5. lasciare la porta leggermente aperta;

6. lasciare l'interno della macchina pulito;

7. se la macchina viene lasciata in ambienti

dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina. ■ Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua. ■ Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.

Manopola di selezione programmi

Maniglia di apertura sportello

Spia luminosa “LAVAGGIO” DIMENSIONI: Altezza Profondità Larghezza Ingombro con porta aperta 82 ÷ 88,5 59,8

DATI TECNICI: Coperti (EN 50242) Capacità con pentole e piatti Pressione ammessa nell'impianto idraulico Ampere fusibile Potenza max assorbita Tensione d’alimentazione

8 persone Min. 0,08 - Max 0,8 MPa (vedere targhetta dati) (vedere targhetta dati) (vedere targhetta dati)

SCELTA DEL PROGRAMMA

E FUNZIONI PARTICOLARI

Interruzione di un programma Sconsigliamo l’apertura della porta durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. La lavastoviglie comunque si ferma automaticamente all’apertura dello sportello. In tal caso, la spia “LAVAGGIO” lampeggerà, fino a che, richiudendo lo sportello, il ciclo ripartirà dal punto in cui era stato interrotto (se necessario, la macchina effettuerà prima un breve programma anti-shock termico). Impostazione dei programmi ATTENZIONE! Prima dell’impostazione di qualsiasi programma, la manopola programmi deve trovarsi nella posizione “RESET” e la segnalazione luminosa “LAVAGGIO” ( ) deve essere spenta. Assicurarsi che il tasto "AVVIO/ ARRESTO"( ) sia selezionato. Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo: Per impostare il programma, premere il tasto “AVVIO/ARRESTO” e successivamente ruotare la manopola programmi (in senso orario o antiorario) fino a far coincidere l’indice ( ) con il simbolo del programma scelto. Dopo circa 4 secondi, s’illuminerà la spia “LAVAGGIO” ed il programma si avvierà automaticamente. ruotare la manopola programmi nella posizione “RESET”. La macchina scaricherà automaticamente l’acqua e dopo alcuni secondi si spegnerà la spia “LAVAGGIO”. A questo punto è possibile impostare un nuovo programma. Impostazione nuovo programma IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso Affinché la lavastoviglie sia pronta per un nuovo programma, è ASSOLUTAMENTE NECESSARIO portare la manopola nella posizione “RESET” ed attendere lo spegnimento della segnalazione luminosa “LAVAGGIO”. ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca. Segnalazione anomalie Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un’anomalia, la segnalazione luminosa “LAVAGGIO” lampeggerà in maniera molto veloce. In questo caso, portare la manopola programmi nella posizione “RESET” e, dopo lo spegnimento della spia “LAVAGGIO”, impostare nuovamente il programma scelto. Se l’anomalia dovesse ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica. ATTENZIONE! Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore. IMPORTANTE Durante tutto lo svolgimento del ciclo, la manopola programmi resterà ferma nella posizione impostata. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica. Tasti opzione Tasto “MEZZO CARICO” Premendo questo tasto si può lavare una quantità ridotta di stoviglie, concentrando tutto il carico sul cesto superiore, ad esclusione delle posate che dovranno essere posizionate nell'apposito cestello posto nel cesto inferiore. La scelta di questa funzione permette di ridurre i consumi di acqua e di energia. Per il lavaggio dosare il detersivo in quantità ridotta a quella consigliata per il lavaggio normale. Fine programma Al termine del programma, la spia “LAVAGGIO” lampeggerà. A questo punto, portare la manopola programmi nella posizione “RESET” e, dopo lo spegnimento della spia “LAVAGGIO”, disinserire il tasto “AVVIO/ARRESTO”.

AMMOLLO Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo. IGIENIZZANTE 75°C Adatto al lavaggio di pentole e di tutte le altre stoviglie particolarmente sporche. UNIVERSALE 65°C Adatto al lavaggio di stoviglie e pentole normalmente sporche. CLASSE A 1h 70°C Adatto al lavaggio quotidiano, subito dopo l’uso, di stoviglie e pentole normalmente sporche. (MAX 8 coperti). ECO-BIO 45°C Adatto al lavaggio di stoviglie e pentole normalmente sporche utilizzando detersivi contenenti enzimi. Programma normalizzato EN 50242. DELICATO 45°C Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria. Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole. RAPIDO 32’ 50°C Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 coperti. Lavaggio con ammollo Nel caso si imposti il programma IGIENIZZANTE, occorre aggiungere una seconda dose di detersivo, circa 20 grammi (1 cucchiaio da tavola) direttamente nella lavastoviglie. Per il programma CLASSE A 1h, aggiungere 5 grammi.

N.D.= OPZIONE NON DISPONIBILE

Funzione facoltativa Tasto “MEZZO CARICO” Durata media in minuti Con acqua fredda (15°C) (Tolleranza ± 10%) Risciacquo caldo con brillantante Secondo risciacquo freddo Primo risciacquo freddo Lavaggio Prelavaggio freddo Prelavaggio caldo Svolgimento del Programma Controllo scorta sale Controllo scorta brillantante Detersivo lavaggio Descrizione Detersivo Prelavaggio Programma Pulizia filtro e piastra Operazioni da compiere

ANOMALIA Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i seguenti controlli: ANOMALIA

1 - Non funziona con qualsiasi

2 - Non carica acqua

3 - Non scarica acqua

4 - Scarica acqua in continuazione

5 - Non si sentono ruotare

i bracci di lavaggio

6 - Nelle macchine elettroniche

senza display: una o più spie lampeggiano rapidamente CAUSA RIMEDIO CAUSA RIMEDIO Vedi cause 5 Controllare Fondo di pentole non perfettamente lavato Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie Bordo di pentole non perfettamente lavato Posizionare meglio la pentola Spruzzatori parzialmente otturati Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d’acqua Le stoviglie non sono sistemate bene Non addossate troppo le stoviglie tra di loro L’estremità del tubo di scarico è immersa nell’acqua L’estremità del tubo di scarico non deve toccare l’acqua scaricata Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto Spina corrente elettrica non inserita nella presa Inserire spina Tasto O/I non inserito Inserire tasto Sportello aperto Chiudere sportello Manca energia elettrica Controllare Vedi cause 1 Controllare Il detersivo non è dosato adeguatamente, è vecchio o indurito E’ chiuso il rubinetto acqua Aprire il rubinetto acqua Il tappo del contenitore sale non è chiuso bene Avvitatelo fino in fondo Programmatore non correttamente posizionato Posizionare correttamente il programmatore Il programma di lavaggio scelto è troppo blando Scegliete un programma più energico Stoviglie cesto inferiore non lavate Disinserire tasto mezzo carico Il tubo di carico è piegato Eliminate le pieghe del tubo Il filtrino del tubo di carico acqua è intasato Pulite il filtrino posto all’estremità del tubo di carico Acqua di rete con eccessiva durezza Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l’anomalia persiste, richiedere intervento Assistenza Tecnica Filtro sporco Pulire filtro Le stoviglie sbattono tra di loro Sistematele meglio nei cesti I bracci rotanti sbattono sulle stoviglie Sistemate meglio le stoviglie Mancanza di circolazione d’aria Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l’asciugatura naturale Tubo di scarico piegato Raddrizzare tubo di scarico La prolunga del tubo di scarico non è corretta Seguite esattamente le istruzioni per il collegamento del tubo di scarico Lo scarico a muro non ha lo sfiato in aria Consultate un tecnico qualificato Tubo di scarico in posizione troppo bassa Alzare il tubo di scarico ad almeno 40 cm dal pavimento Eccessivo dosaggio di detersivo Ridurre dose detersivo. Utilizzare detersivo specifico Oggetto del carico che impedisce la rotazione dei bracci Controllare Piastra filtrante e filtro eccessivamente sporchi Pulire piastra e filtro Rubinetto dell'acqua chiuso Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo.

Se il carico viene parzialmente lavato

Presenza di macchie bianche sulle stoviglie

Rumorosità durante il lavaggio

10 - Le stoviglie non sono

perfettamente asciutte NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare. Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.

SERVIZIO ASSISTENZA TECNICA

☎ 199. 123. 123 La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.
