| Tipo di prodotto | Piano cottura a gas da incasso |
| Marca | CANDY |
| Modello | CPG64SPN |
| Dimensioni (L x P) | 595 x 510 mm |
| Alimentazione elettrica | 220-240 V / 50-60 Hz |
| Potenza elettrica | 15 W |
| Tipo di gas compatibile | Gas naturale (G20) o butano/propano (G30/31) |
| Potenza totale dei bruciatori | 9,25 kW |
| Numero di bruciatori | 4 |
| Tipi di bruciatori | 1 ausiliario, 1 semi-rapido, 1 rapido, 1 quadrupla corona |
| Sicurezza | Termocoppia di sicurezza, accensione elettronica integrata |
| Installazione | Da incasso, rispettare le distanze minime (70 cm sopra, 15 cm tra mobili) |
| Allacciamento gas | Raccordo conico o cilindrico, tubo flessibile max 2 m |
| Pulizia | Acqua saponata, detergenti non corrosivi; evitare pulitori a vapore |
| Manutenzione | Pulire regolarmente i bruciatori e le griglie; le griglie cromate si scuriscono normalmente |
| Ricambi | Disponibili tramite servizio post-vendita |
| Peso netto stimato | 10 kg |
Domande frequenti - CPG64SPN CANDY
Domande degli utenti su CPG64SPN CANDY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Piano cottura in formato PDF gratuitamente! Trova il tuo manuale CPG64SPN - CANDY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CPG64SPN del marchio CANDY.
MANUALE UTENTE CPG64SPN CANDY

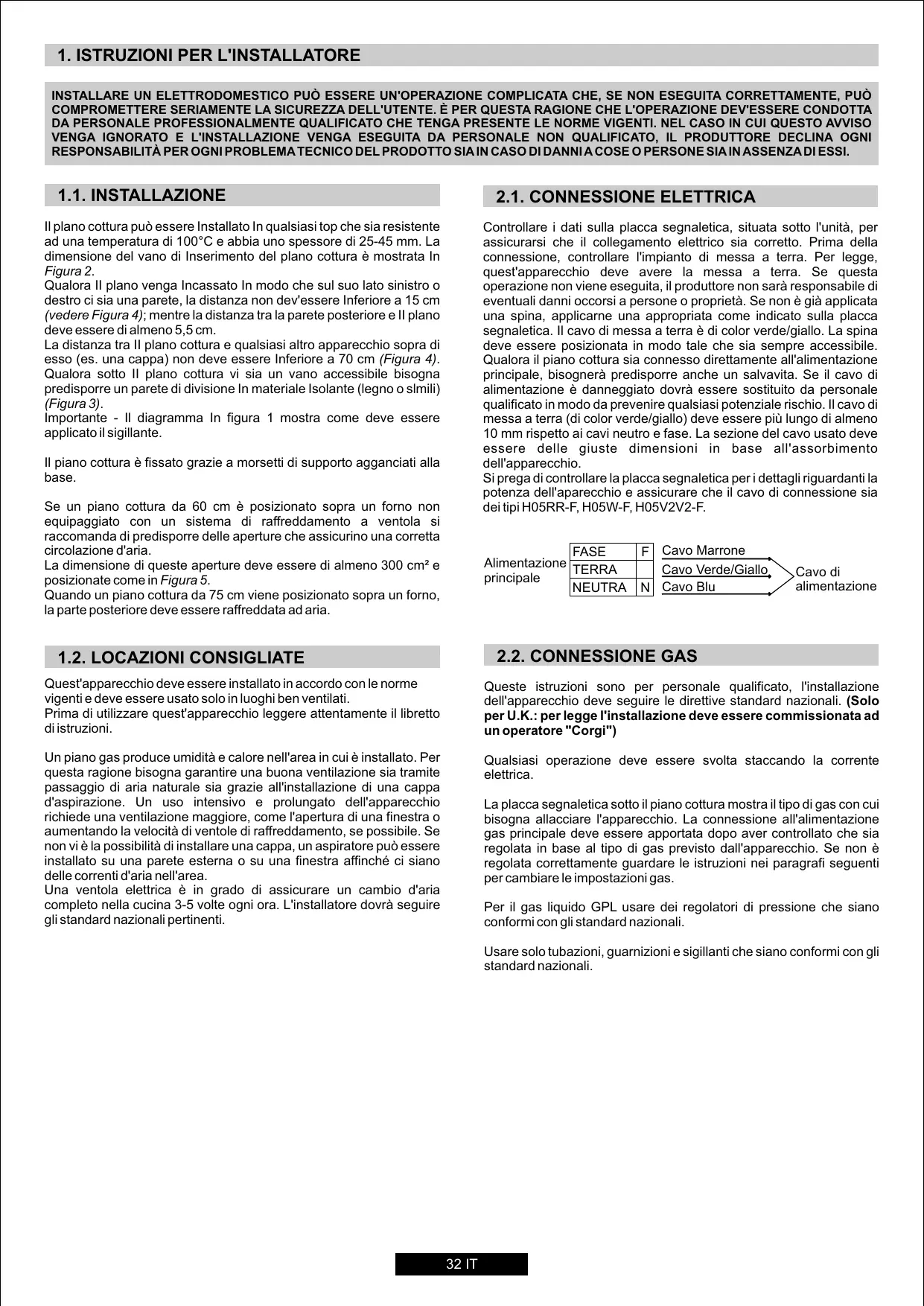

- Istruzioni Per L'installatore ....32
1.1.Installazione 32
1.2. Locazioni Consigliate ....32
2.1. Connessione Elettrica....32
2.2. Connessione Gas 32
2.3. Adattare Il Piano Cottura Con Diversi Tipi Di Gas ......33
2.4. Regolare Il Minimo Della Fiamma ....33
- Uso Del Piano - Istruzioni Utente ....33
3.1. Uso Del Bruciatore Gas ....33
-
Manutenzione E Pulizia ....34
-
Ripristino ....34
-
Rispetto Dell'ambiente ....34
ÍNDICE
PT
Il plano cottura può essere Installato In qualsiasi top che sia resistente ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è mostrata In Figura 2.
Qualora II plano venga Incassato In modo che sul suo lato sinistro o destro ci sia una parete, la distanza non dev'essere Inferiore a 15 cm (vedere Figura 4); mentre la distanza tra la parete posteriore e II plano deve essere di almeno 5,5 cm.
La distanza tra II plano cottura e qualsiasi altro apparecchio sopra di esso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4). Qualora sotto II plano cottura vi sia un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura 3).
Importante - Il diagramma In figura 1 mostra come deve essere applicato il sigillante.
Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base.
Se un piano cottura da 60 cm è posizionato sopra un forno non equipaggiato con un sistema di raffreddamento a ventola si raccomanda di predisporre delle aperture che assicurino una corretta circolazione d'aria.
La dimensione di queste aperture deve essere di almeno 300 cm² e posizionate come in Figura 5.
Quando un piano cottura da 75 cm viene posizionato sopra un forno, la parte posteriore deve essere raffreddata ad aria.
1.2. LOCAZIONI CONSIGLIATE
Quest'apparecchio deve essere installato in accordo con le norme vigenti e deve essere usato solo in luoghi ben ventilati.
Prima di utilizzare quest'apparecchio leggere attentamente il libretto di istruzioni.
Un piano gas produce umidità e calore nell'area in cui è installato. Per questa ragione bisogna garantire una buona ventilazione sia tramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolungato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o aumentando la velocità di ventole di raffreddamento, se possibile. Se non vi è la possibilità di installare una cappa, un aspiratore può essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area.
Una ventola elettrica è in grado di assicurare un cambio d'aria completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire gli standard nazionali pertinenti.
2.1. CONNESSIONE ELETTRICA
Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve avere la messa a terra. Se questa operazione non viene eseguita, il produttore non sarà responsabile di eventuali danni occorsi a persone o proprietà. Se non è già applicata una spina, applicarne una appropriata come indicato sulla placca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sia sempre accessibile. Qualora il piano cottura sia connesso direttamente all'alimentazione principale, bisognerà predisporre anche un salvavita. Se il cavo di alimentazione è danneggiato dovrà essere sostituito da personale qualificato in modo da prevenire qualsiasi potenziale rischio. Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio.
Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi H05RR-F, H05W-F, H05V2V2-F.
2.2. CONNESSIONE GAS
Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi")
Qualsiasi operazione deve essere svolta staccando la corrente elettrica.
La placca segnaletica sotto il piano cottura mostra il tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata dopo aver controllato che sia regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cambiare le impostazioni gas.
Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali.
Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.
Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove è obbligatorio per legge; in Figura 8 viene mostrato come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sarà connessa al piano cottura.
Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi i 2 metri.
Per prevenire qualsiasi danno al piano seguire l'installazione seguendo questa sequenza (Figura 6):
1) Come illustrato, assemblare le parti in sequenza:
A: 1/2 Adattatore cilindrico maschio
B: 12 Sigillante
C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico
2) Stringere le giunture con la chiave inglese, ricordando di mettere le tubature in posizione.
3) Attaccare l'elemento C all'alimentazione gas usando tubi di rame o manicotti flessibili in acciaio.
IMPORTANTE: eseguire un ultimo controllo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga a contatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato.
Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il tecnico. Non cercare un'eventuale perdita con una fiamma.
2.3. ADATTARE IL PIANO COTTURA CON DIVERSI TIPI DI GAS
Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:
- rimuovere le griglie e i bruciatori
- inserire una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (Figura 7)
- svitare l'iniettore e sostituirlo con uno compatibile con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).
2.4. REGOLARE IL MINIMO DELLA FIAMMA
Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo quindi rimuovere la manopola (può esere rimossa con una leggera pressione).
Usare una piccola estermità come un cacciavite per regolare la vite come mostrato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumenta il flusso - Usate questi aggiustamenti per ottenere una fiamma approssimativamente di 3/4 mm di lunghezza dopodiché riposizionare la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa.
Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata.
3. USO DEL PIANO - ISTRUZIONI UTENTE
Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è stato pensato, qualsiasi altro utilizzo può essere considerato improprio e quindi pericoloso. Il produttore non è responsabile per qualsiasi danno o perdita dovuti ad un uso inappropriato.
Questo apparecchio non è pensato per essere usato da persone (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o istruiti all'uso dell'apparecchio da una persona responsabile della loro incolumità.
I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.
Per l'accensione basta premere e girare la manopola sul simbolo di accensione.
Il sistema di accensione partirà generando scintille. Quando la fiamma si è accesa, tenere premuta la manopola per 5/6 secondi dopodiché regolare la potenza.
Se non c'è corrente elettrica, accendere la fiamma con un fiammifero. Se il bruciatore non si accende entro 3 secondi girare la manopola sulla posizione 0, attendere un minuto e ripetere l'operazione.
ATTENZIONE:
Prima di accendere il gas assicurarsi che i bruciatori e i rispettivi coperchi siano al loro posto.
AVVISI GENERICI:
Per risultati migliori, la dimensione delle pentole deve seguire la dimensione del bruciatore come mostrato qui a seguito. Tabella A.
| Tipo di bruciatore | ∅ / (cm) | |
| A | Ausiliario | 12 - 18 |
| SR | Semi rapido | 18 - 24 |
| R | Rapido | 24 - 26 |
| UR | Ultra rapido | 24 - 28 |
| QC | Quadrupla corona | 24 - 28 |
Tabella A
Per contenitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati.
ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto.
Se col passare del tempo il rubinetto del gas si indurisce è necessario lubrificarlo.
Questo tipo di operazione deve essere eseguita da personale qualificato.
4. MANUTENZIONE E PULIZIA
Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia raffreddato.
Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale.
Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox.
"ATTENZIONE - non usare pulitori a vapore per pulire il piano cottura".
Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia usare una soluzione appropriata.
I bruciatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loro posto.
È importante che i bruciatori vengano riposizionati correttamente.
Griglie cromate e bruciatori
Le griglie cromate e i bruciatori tendono a diventare scuri con l'uso. Questo è un fenomeno normale ed inevitabile, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In ogni caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio.
5. RIPRISTINO
Prima di contattare un tecnico del Centro Assistenza si prega di controllare:
- che la spina sia ben inserita e collegata;
- che l'alimetazione gas non sia difettosa.
Se il malfunzionamento non è identificabile:
spegnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.
6. RISPETTO DELL'AMBIENTE
Questo apparecchio è conforme alle direttive Europee 2002/96/EC sullo smaltimento di apparecchi elettrici ed elettronici (WEEE).
Garantendo che questo prodotto sia disposto correttamente, puoi aiutare a prevenire delle potenziali conseguenze negative per l'ambiente e la salute dell'uomo, che possono essere causate anche da un inappropriato smaltimento di questo prodotto. Il
simbolo sul prodotto indica che non può essere considerato come un normale rifiuto domestico. Può invece essere consegnato in punti di raccolta adeguati per lo smaltimento di apparecchi elettrici o elettronici. Lo smaltimento deve essere eseguito in accordo con le regolamentazioni locali per la disposizione di questo tipo di apparecchi. Per informazioni più dettagliate circa trattamento, recupero e riciclaggio di questo prodotto, si prega di contattare il proprio ufficio cittadino, il centro di smaltimento rifiuti locale o il negozio dove si è acquistato il prodotto.
Dichiarazione di conformità: questo apparacchio, nelle parti progettate per venire a contatto con cibi, è conforme con le regolamentazioni espresse nelle direttive EEC 89/109.
CE Apparecchio conforme con le direttive Europee 73/23/EEC e 89/336/EEC, sostituite da 2006/95/EC e 2004/108/EC, e emendamenti successivi.
// produttore non si rende responsabile per alcuna imprecisione dovuta a errori di stampa o trascrizione contenuti nel libretto. Ci riserviamo il diritto di apportare modifiche al prodotto qualora sia necessario, inclusi i consumi, senza compromettere le caratteristiche inerenti la sicurezza del funzionamento.
Tabella 1
| PIANI COTTURA DA INCASSO | |||||
| Bruciatore | 1 | 1 | 2 | 3 | 2 |
| 4 gasQC / R / SR / AUX | 4 gasUR / R / SR / AUX | 5 gasQC / 2R / SR / AUX | 4 gasQC / R / SR / AUX | 5 gasUR / 2R / SR / AUX | |
| Nome prodotto | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Dispositivo sicurezza fiamma | Sì | Sì | Sì | Sì | Sì |
| Ausiliario (A ∅ 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Quadrupla corona (QC ∅ 135 mm) | 1 | - | 1 | 1 | - |
| Ultra rapido (UR ∅110 mm) | - | 1 | - | - | 1 |
| Semirapido (SR ∅ 75 mm) | 1 | 1 | 1 | 1 | 1 |
| Rapido (R ∅ 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Tipologia di gas e potenza installata | |||||
| Potenza | 9.25 kW | 8.75 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metano) | 881 L/h | 833 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (LPG) | 673 g/h | 636 g/h | 854 g/h | 673 g/h | 818 g/h |
| Classe di installazione | 3 | 3 | 3 | 3 | 3 |
| Voltaggio / Frequenza (V / Hz) | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Potenza elettrica in ingresso | 15 W | 15 W | 15 W | 15 W | 15 W |
| Iniezione elettrica | Sì | Sì | Sì | Sì | Sì |
| Dimensione prodotto (mm) | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
