MANUALE UTENTE CNUQ4L513DW CANDY

Congelatore verticale

CNUQ4L58D\*

CNUQ4L513D\*

*-Codice colore

244 Informazioni per la sicurezza

Operazioni preliminari al primo utilizzo 245

249 Uso previsto

Installazione 245

251 Pannello di controllo

Utilizzo quotidiano 246

252 Uso

Regolazione della temperatura 252

255 Dotazioni

256 Suggerimenti per il risparmio energetico

257 Cura e pulizia

259 Risoluzione dei problemi

263 Installazione

267 Dati tecnici

269 Assistenza clienti

Grazie per aver acquistato questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.

Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.

Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Accessori

Controllare gli accessori e la documentazione in base al seguente elenco:

Etichetta energetica

Manuale per l'utente

Paletta per sbrinamento manuale

Scheda della garanzia

Guida rapida alla connettività

Vassoio ghiaccio

AVVERTENZA - Informazioni importanti per la sicurezza

AVVISO - Informazioni generali e consigli

Informazioni ambientali

Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA: Rischio di incendio/materiale infiammabile

Il simbolo indica che esiste il rischio di incendio poiché sono utilizzati materiali infiammabili. Prestare particolare attenzione per evitare incendi causati dall'accensione di materiali infiammabili.

AVVERTENZA!

Pericolo di lesioni o soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:

AVVERTENZA!

Operazioni preliminari al primo utilizzo

Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini.
Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

Installazione

▶ Installare l'elettrodomestico in un luogo asciutto e ben ventilato.

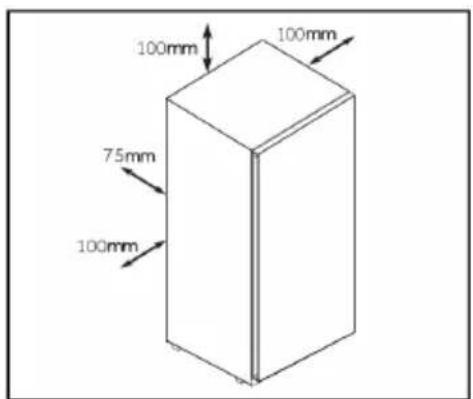

Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico.
Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito.
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al display della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare prese multiple o cavi di prolunga.
Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico.
Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.

AVVERTENZA!

Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.
▶ Non danneggiare il circuito di refrigerazione.

Utilizzo quotidiano

Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

I bambini di età da 3 a 8 anni possono introdurre e prelevare alimenti dall'elettrodomestico, ma non devono pulirlo o installarlo.

Tenere lontani dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.

▶ Impedire ai bambini di giocare con l'elettrodomestico.

In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non scollegare il cavo di alimentazione del frigorifero o di altri elettrodomestici. Tenere presente che l'elettrodomestico, per esempio CNUQ4L58D*, CNUQ4L513D*, potrebbe non funzionare correttamente se lasciato per lunghi periodi a temperature superiori o inferiori all'intervallo indicato.

Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

Non caricare eccessivamente gli scaffali dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi.

Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e il comparto è molto limitata. Non allungare le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli.

AVVERTENZA!

Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze.
Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.
Non riporre liquidi in bottiglie o lattine (né alcolici ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare.
Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti.
Non impostare una temperatura inutilmente bassa nel comparto frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare
Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal comparto congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. Pronto soccorso: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non tirare via la zona congelata!
Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
Manutenzione / pulizia
Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
▶ Quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato.
Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico.
Non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico.

AVVERTENZA!

▶ Scollegare l'elettrodomestico tenendo la spina e non il cavo.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici, asciugacapelli, pulitori a vapore o altre fonti di calore per evitare danni ai componenti in plastica.
Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti.
Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.
Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

Informazioni sul gas refrigerante

AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici.

In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.

Uso previsto

Questo elettrodomestico è destinato al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali.

Non sono consentiti cambiamenti o modifiche all'elettrodomestico.

Utilizzi errati possono causare pericoli e annullare la garanzia.

Norme e direttive CE

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE.

AVVISO

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

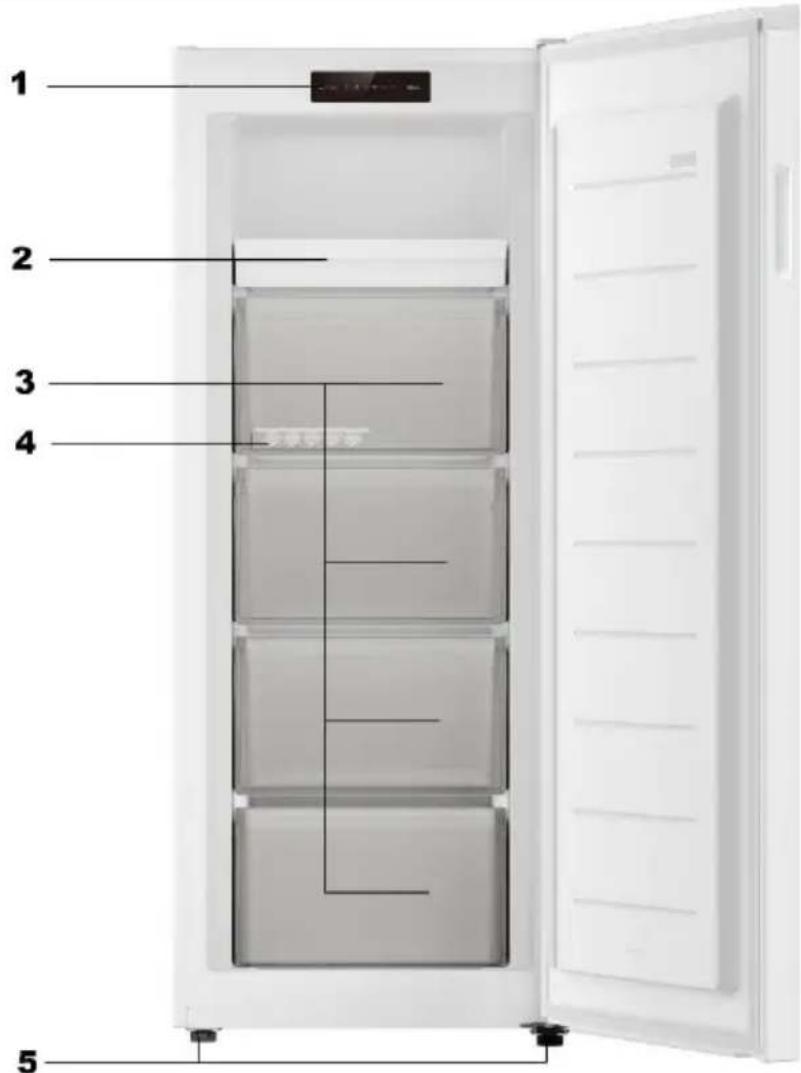

1 2 3 4 5

1 Pannello di controllo
2 Ripiani in plastica (disponibili per BD-163G0ED*)
3 Cassetti
4 Vassoio ghiaccio
5 Piedini regolabili

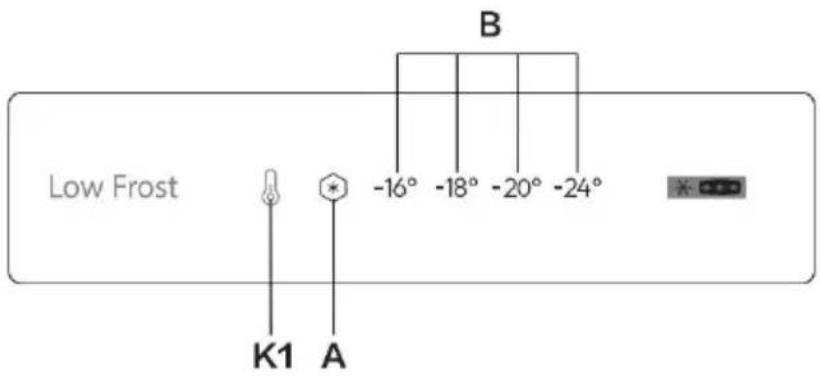

Pannello con display

Low Frost K1 A B -16° -18° -20° -24° * 0.00

Tasto

K1 Tasto di regolazione della temperatura: regola il livello della temperatura di congelamento.

Icona

A Super Freeze

B Icona temperatura congelatore

Operazioni preliminari al primo utilizzo

Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Pulire l'interno e l'esterno dell'elettrodomestico, nonché l'interno e gli accessori con acqua e un detergente delicato, quindi asciugarlo bene con un panno morbido.

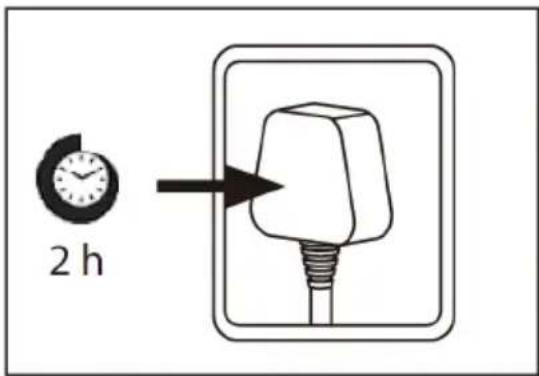

Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2 ore prima di collegarlo all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE.
Prima di inserire gli alimenti, preraffreddare i vani con impostazioni elevate.

Pulsante meccanico

Il pulsante sul pannello con display è un pulsante meccanico.

Accensione e spegnimento dell'elettrodomestico

L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. Quando si accende il congelatore per la prima volta, la temperatura predefinita impostata è -18 °C.

AVVISO

L'elettrodomestico è preimpostato alla temperatura consigliata di -18 °C. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature.

Regolazione della temperatura

Le temperature interne dipendono dai seguenti fattori:

Temperatura ambiente

Frequenza di apertura dello sportello

Quantità di alimenti conservati Installazione dell'elettrodomestico

Regolazione della temperatura del comparto congelatore

1. Premere il tasto "K1" (selezione della temperatura del congelatore) per selezionare la temperatura del congelatore;
2. L'indicatore "B" (visualizzazione della temperatura del congelatore) si illuminerà alternativamente come di seguito:

$$ - 1 8 ^ {\circ} \rightarrow - 2 0 ^ {\circ} \rightarrow - 2 4 ^ {\circ} \rightarrow \text { Super Freeze } \rightarrow - 1 6 ^ {\circ} \rightarrow - 1 8 ^ {\circ} $$

1. Dopo circa 5 secondi l'impostazione viene confermata.

2. Il display si spegnerà automaticamente dopo 30 secondi di funzionamento senza che venga azionato alcun tasto; premendo il tasto K1, il display si illuminerà e visualizzerà automaticamente lo stato corrente.

Super Freeze

1. Se si dispone di una grande quantità di alimenti da congelare in una sola volta, si consiglia di attivare la funzione 24 ore prima di inserire gli alimenti.
2. Con il tasto K1 selezionare e attivare la modalità Super Freeze: l'icona A si illuminerà; per selezionare una modalità diversa da Super Freeze, premere nuovamente il tasto K1: l'icona A (Super Freeze) si spegnerà per indicare la disattivazione della modalità Super Freeze. In modalità Super Freeze, se non disattivata manualmente, il congelatore funzionerà per circa 50 ore, dopo di che uscirà automaticamente dalla modalità Super Freeze.
3. Se prima di accedere alla modalità Super Freeze il livello di temperatura era -18° o -20° o -24°, alla disattivazione di Super Freeze il congelatore torna alla temperatura precedentemente impostata.
4. Se prima di accedere alla modalità Super Freeze il livello di temperatura era -16°, alla disattivazione di Super Freeze il congelatore passa alla temperatura di -18°.

Funzione di memoria in caso di spegnimento

Il congelatore è dotato di una funzione di memoria di spegnimento che memorizza lo stato di funzionamento prima dello spegnimento: alla riaccensione il congelatore riprende in tal modo a funzionare alle impostazioni regolate prima dello spegnimento.

Allarme temperatura alta

Questo congelatore è dotato di una funzione di allarme temperatura alta. Se l'icona dell'area di visualizzazione della temperatura lampeggia durante il normale utilizzo del congelatore accompagnata da un segnale acustico, premere il tasto per tacitare l'allarme. L'allarme indica che la temperatura all'interno del congelatore è troppo alta ed è necessario controllare che lo sportello del congelatore sia ben chiuso o che non sia stata inserita una grande quantità di cibo ad alta temperatura. Dopo qualche tempo, l'icona dell'area di visualizzazione della temperatura smetterà di lampeggiare; se l'icona dell'area di visualizzazione della temperatura non smette di lampeggiare e viene nuovamente emesso il segnale acustico, contattare il servizio di assistenza post-vendita.

Suggerimento per la conservazione di alimenti freschi

• Nel congelatore mantenere la temperatura di -18 °C.
• Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nel comparto congelatore.
• Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso consigliato per ogni porzione è inferiore a 2,5 kg
• È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici.
• Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione la data di congelamento, il limite di tempo e il nome dell'alimento in base ai periodi di conservazione dei vari alimenti.

AVVERTENZA!

Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del congelatore.

• Non collocare alimenti con tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l'acqua salata dal congelatore.
- Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre dal congelatore solo la quantità di alimenti necessaria.
- Consumare rapidamente gli alimenti scongelati. Gli alimenti scongelati non possono essere ricongelati, a meno che non vengano cotti.
- Non caricare troppi alimenti freschi nel comparto congelatore. Fare riferimento alla capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta.
- Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno -18 °C per 2 mesi, a seconda delle loro proprietà (ad es. carne: 3-12 mesi, verdure: 6-12 mesi).
- Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già congelati. In caso contrario, potrebbero scongelarsi.

Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito:

• Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori. Non ignorare queste linee guida!
• Ridurre il più possibile il tempo tra l'acquisto e la conservazione per preservare la qualità degli alimenti.
• Acquistare alimenti surgelati che siano stati conservati a una temperatura di -18 °C o inferiore.
• Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero essere stati parzialmente scongelati e ricongelati; l'aumento della temperatura riduce la qualità degli alimenti.

AVVISO

A causa dei diversi modelli, il prodotto potrebbe non essere dotato di tutte le caratteristiche riportate di seguito. Fare riferimento al capitolo relativo alla descrizione del prodotto.

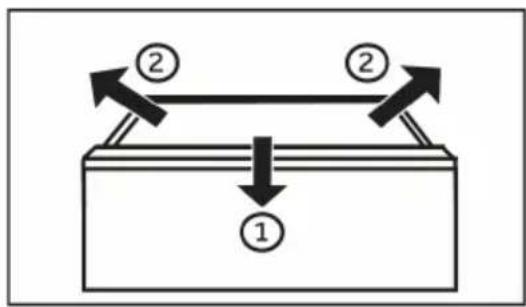

Cassetto di conservazione del congelatore

Per l'utilizzo e l'impostazione del comparto congelatore, consultare la sezione UTILIZZO.

Per rimuovere il cassetto, estrarlo al massimo ①, sollevarlo e toglierlo ②.

Per inserire il cassetto, seguire la procedura inversa.

Suggerimenti per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta.
Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico.
Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico.
Evitare l'ingresso di aria nelle confezioni di alimenti.
Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente.
Per ottimizzare il risparmio energetico, collocare nell'elettrodomestico i cassetti, i contenitori degli alimenti e i ripiani, e riporre gli alimenti senza ostruire l'uscita dell'aria del condotto.

AVVERTENZA!

Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico.

Pulizia

Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti.

Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane.

AVVERTENZA!

Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.

▶ Tenere sempre pulita la guarnizione dello sportello.

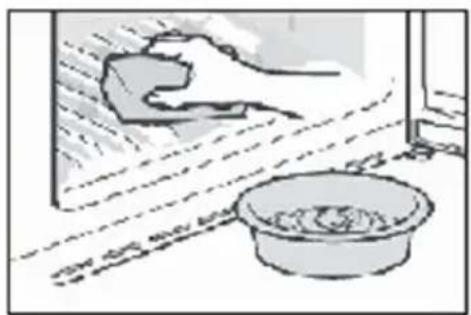

▶ Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro.
Strofinare l'interno e l'esterno del frigorifero (compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
▶ Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza clienti

▶ Sciacquare e asciugare con un panno morbido.
▶ Non lavare i componenti dell'elettrodomestico in lavastoviglie.
Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Inutilizzo per lunghi periodi

Se l'elettrodomestico non viene utilizzato per un lungo periodo di tempo:

Estrarre gli alimenti.

Scollegare il cavo di alimentazione.

Pulire l'elettrodomestico come descritto in precedenza.

Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno.

AVVISO

Spegnere l'elettrodomestico solo se è strettamente necessario.

Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.
2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e nel congelatore.
3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe danneggiarsi.

AVVERTENZA!

Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello.
Non collocare mai l'elettrodomestico orizzontalmente a terra.

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema	Causa possibile	Soluzione possibile
Il compressore non funziona.	La spina non è collegata alla presa di corrente.L'elettrodomestico sta effettuando il ciclo di sbrinamento	Collegare la spina alla presa di corrente.Ciò è normale per lo sbrinamento automatico
L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.	La temperatura interna o esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.L'impostazione della temperatura del comparto congelatore è troppo bassa.La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.Non è garantita la circolazione dell'aria necessaria.	In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore.Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello.Non aprire lo sportello o il cassetto troppo spesso.Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore.Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.
L'interno del frigorifero è sporco e/o si sentono cattivi odori.	L'interno del frigorifero deve essere pulito.In frigorifero vengono conservati alimenti che producono un odore intenso.	Pulire la parte interna del frigorifero.Avvolgere bene gli alimenti.
La temperatura nell'elettro-domestico non è sufficiente-mente bassa.	La temperatura impostata è troppo alta.Sono stati collocati alimenti troppo caldi.Sono stati collocati troppi alimenti contemporaneamente.Gli alimenti sono troppo vicini tra loro.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	Reimpostare la temperatura.Gli alimenti devono essere sempre raffreddati prima di conservarli.Non conservare troppi alimenti.Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.
La temperatura nell'elettrodomestico è troppo bassa.	La temperatura impostata è troppo bassa.	Reimpostare la temperatura.
Formazione di umidità all'interno del comparto congelatore.	Il clima è troppo caldo e troppo umido.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Contenitori per alimenti o liquidi rimasti aperti.	Aumentare la temperatura.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi.
Accumulo di umidità sulla superficie esterna del frigorifero o tra gli sportelli e il cassetto.	Il clima è troppo caldo e troppo umido.Lo sportello non è chiuso ermeticamente.L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.	Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.Accertarsi che lo sportello o il cassetto sia chiuso bene.
Presenza di molto ghiaccio e brina nel comparto congelatore.	Gli alimenti non sono stati confezionati adeguatamente.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.	Confezionare sempre gli alimenti.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Pulire la guarnizione dello sportello o del cassetto oppure sostituirla.Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto.
I lati del mobile e la striscia dello sportello si riscaldano.	-	È normale.
L'elettrodomestico emette suoni anomali.	L'elettrodomestico non è a livello.L'elettrodomestico urta qualche oggetto vicino.	Regolare i piedini per collocare l'elettrodomestico a livello.Rimuovere gli oggetti attorno all'elettrodomestico.
Si sente un lieve rumore, simile a quello dell'acqua che scorre.	-	È normale.
Viene emesso un allarme acustico.	Lo sportello del comparto frigorifero è aperto	Chiudere lo sportello.
Viene emesso un lieve sibilo.	È in funzione il sistema anticondensa.	Ciò evita la formazione di condensa ed è normale

Interruzione della corrente

In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 18 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti:

Limitare al massimo l'apertura dello sportello o del cassetto.
In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico.
Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero.
Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti.
Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile).

Disimballo

AVVERTENZA!

L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone.
Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente.
▶ Estrarre l'elettrodomestico dall'imballo.
▶ Togliere tutti i materiali di imballo.

Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi)

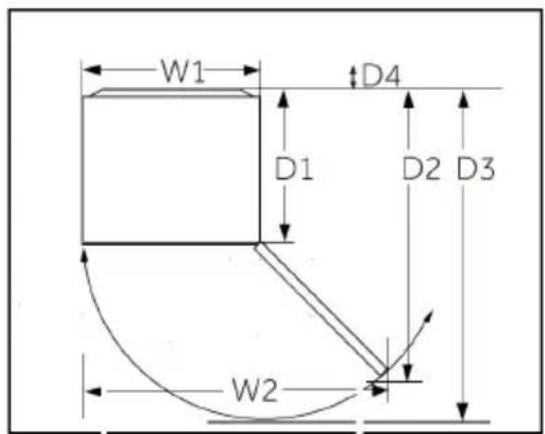

Spazio consigliato

Spazio consigliato quando lo sportello è aperto.

W1 D4 D1 D2 D3 W2

Larghezza (mm)		Profondità (mm)			Distanza dalla parete (mm)	Identificativo del modello
W1	W2	D1	D2	D3	D4
545	824	500	1002	1064	75	CNUQ4L58D*
545	824	500	1002	1064	75	CNUQ4L513D*

Allineamento dell'elettrodomestico

Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare leggermente il frigorifero all'indietro.
2. Regolare i piedini all'altezza desiderata.
   Accertarsi che la distanza dalla parete lato cerniera sia almeno 100 mm affinché lo sportello possa aprirsi correttamente.

Sezione di ventilazione

Per ottenere una ventilazione sufficiente dell'elettrodomestico per motivi di sicurezza, si raccomanda di attenersi alle indicazioni sulle sezioni di ventilazione.

1. La stabilità può essere verificata spingendo diagonalmente l'elettrodomestico a destra e a sinistra. Un eventuale lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura degli sportelli.

AVVISO

Per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incasso

2 h

Tempo di attesa

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore.

Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula.

Collegamento elettrico

Prima di ogni collegamento, effettuare i seguenti controlli:

La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
La spina e la presa di corrente sono compatibili.

Collegare la spina a una presa domestica installata correttamente

AVVERTENZA!

Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti.

Reversibilità dello sportello

Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso.

AVVERTENZA!

L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone.
Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica.
Non inclinare l'elettrodomestico oltre 45°C per evitare danni al sistema di refrigerazione.

1 2 3 4 5 6 7 8 9 10

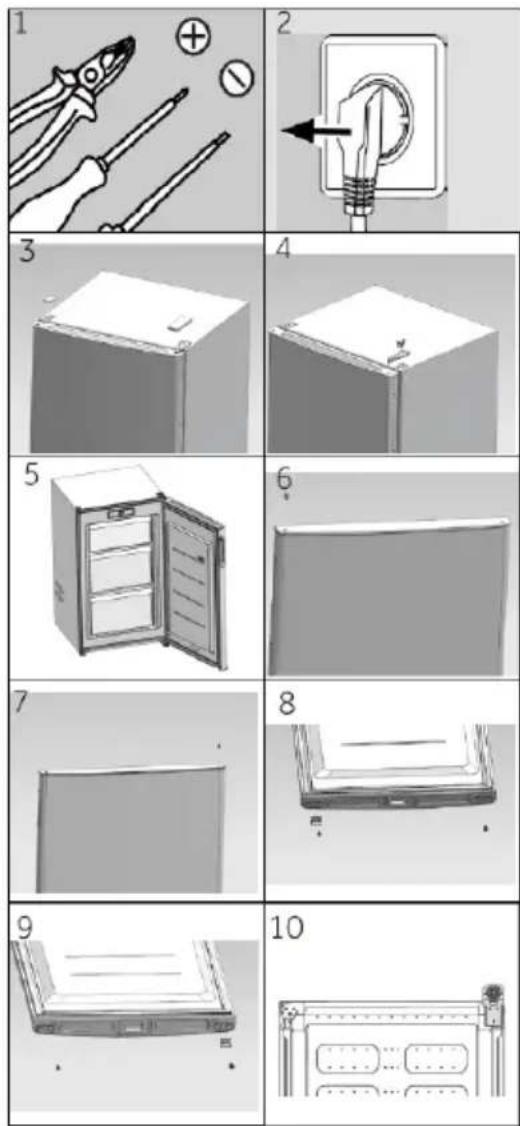

Fasi di montaggio

1. Procurarsi gli utensili necessari.
2. Staccare la spina dell'elettrodomestico.
3. Rimuovere il coperchio del foro della cerniera e il coperchio della cerniera

4. Rimuovere le 3 viti e la cerniera

5. Aprire lo sportello e rimuoverlo.

6. Rimuovere il coperchio sul lato sinistro dello sportello.

7. Fissare il coperchio sul lato destro dello sportello.

8. Capovolgere lo sportello, rimuovere le 2 viti e il fermaporta sulla parte inferiore dello sportello.

9. Fissare sull'altro lato con le 2 viti il fermaporta smontato nell'ultimo passaggio.

10. Inclinare lievemente all'indietro l'elettrodomestico, rimuovere le 3 viti, la cerniera inferiore e i piedini regolabili.

1. Rimuovere l'asta della cerniera.

2. Fissare l'asta della cerniera sul foro successivo.

3. Fissare la cerniera nella posizione opposta dell'elettrodomestico con le 4 viti e rimontare i piedini regolabili.

4. Montare lo sportello.

5. Fissare la cerniera superiore con 3 viti

6. Fissare il coperchio del foro della cerniera e il coperchio della cerniera superiore sinistra

7. A questo punto, l'operazione è terminata

Parametri del prodotto secondo il regolamento (UE)2019/2016

Marchio di fabbrica	CANDY
Identificativo del modello	CNUQ4L58DW*	CNUQ4L513D*
Categoria del modello	Congelatore verticale
Classe di efficienza energetica	D	D
Consumo energetico annuo (kWh/anno)1)	133	152
Volume di raffreddamento (litri)	Non applicabile
Volume di congelamento (litri) ****	90	169
Prestazioni (stelle)
Temperatura degli altri comparti > 14 °C	Non applicabile
Sbrinamento automatico	No
Sicurezza contro le interruzioni di corrente (h)	12 12
Capacità di congelamento (kg/24 h)	4.1	7.7
Classe climatica - questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 e 38 °C.	SN.N.ST
Emissioni acustiche (db(A) re 1pW)	37	38
Tipo di costruzione	Indipendente

Descrizioni:

(1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico.
(2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C

Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16°C e +32°C

Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16°C e +38°C

Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C

Dati tecnici supplementari

Modello	CNUQ4L58DW*	CNUQ4L513DW*
Volume totale (litri)	90	169
Tensione/Frequenza	220~240V/50Hz	220~240V/50Hz
Corrente nominale (A)	0,8	1,0
Refrigerante	R600a(47g)	R600a (84 g)
Dimensioni (L/P/A in mm)	545*570*850	545*570*1380

ASSISTENZA POST-VENDITA

1. Risoluzione dei guasti a cura dell'utente

Se si sospetta un guasto, prima di contattare l'assistenza post-vendita autorizzata direttamente o tramite il rivenditore, assicurarsi di aver rispettato tutte le istruzioni e i consigli contenuti nel presente manuale per l'utente.

2. Assistenza post-vendita

Consultare la scheda di garanzia allegata per conoscere i servizi disponibili di assistenza post-vendita.

Per ricevere un aiuto immediato, assicurarsi di avere a portata di mano i seguenti dati essenziali per identificare l'elettrodomestico:

▶ Marca dell'elettrodomestico
▶ Modello
▶ Numero di serie
▶ Il problema o il motivo
▶ Data di acquisto
▶ Acquistato presso/fornitore

Per rivolgersi all'assistenza tecnica, visitare il nostro sito web:

https://corporate.haier-europe.com/en/

Nella sezione "sito Web", scegliere la marca del proprio prodotto e il proprio paese.

Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica.

DISPONIBILITÀ DEI RICAMBI

Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello.

Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno sette anni e le guarnizioni degli sportelli per almeno 10 anni dopo l'immissione sul mercato dell'ultima unità del modello.

GARANZIA

Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco. 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale.

PRECAUZIONI

Se l'elettrodomestico deve essere smaltito, rimuovere lo sportello e lasciare i ripiani in posizione. In questo modo si limitano i rischi a carico dei bambini. Il materiale schiumogeno deve essere smaltito da personale qualificato.

Pornire/oprire aparat
