MANUALE UTENTE CFID 36 CANDY

desideriamo ringraziarLa per aver scelto il piano cottura a induzione CANDY, un prodotto che sicuramente soddisferà per molti anni le Sue esigenze.

Legga attentamente questo manuale di istruzioni prima dell'uso e lo conservi con cura per poterlo consultare in futuro in caso di necessità.

Introduzione

Il piano cottura a induzione è in grado di soddisfare le tante esigenze che richiedono una cottura tramite riscaldamento elettromagnetico, grazie a un sistema di controllo multifunzione e microcomputerizzato che lo rendono la scelta ideale per le famiglie moderne.

Realizzato con materiali speciali, questo elettrodomestico è estremamente facile da usare, resistente e sicuro.

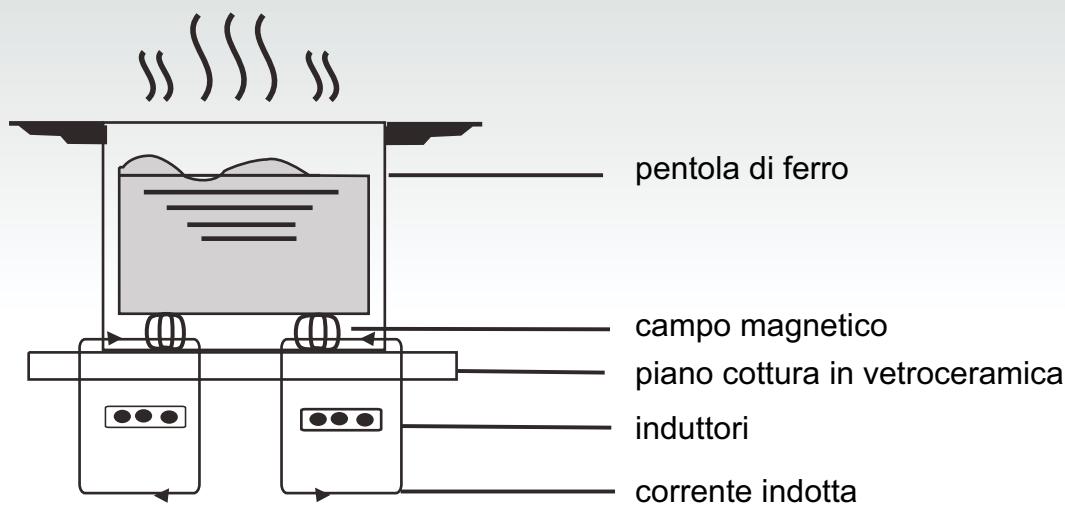

Come funziona

Il piano cottura a induzione è costituito da una serpentina elettrica, da una lastra in materiale ferromagnetico e da un sistema di controllo. La corrente elettrica genera un potente campo elettromagnetico intorno alla serpentina. Ciò produce una serie di onde che generano il calore trasmesso poi al recipiente dalla superficie del piano cottura.

pentola di ferro campo magnetico piano cottura in vetroceramica induttori corrente indotta

Sicurezza

Questo piano cottura è stato progettato per l'uso domestico.

Sempre attenti a migliorare i nostri prodotti, ci riserviamo il diritto di apportare modifiche in caso di eventuali evoluzioni tecniche.

Protezione contro il surriscaldamento

Un sensore controlla la temperatura all'interno del piano cottura. Se la temperatura supera il livello di sicurezza, il piano cottura si spegne automaticamente.

Segnalazione di oggetti a contatto del piano cottura

Se sul piano cottura si pone una pentola con un diametro inferiore a 80 mm, piccoli oggetti (come coltelli, forchette, chiavi) o una pentola non magnetica (ad esempio in alluminio), un segnale acustico scatta automaticamente e suona per circa 1 minuto. Se quindi il problema persiste, il piano cottura entra automaticamente in stand-by.

Allarme calore residuo

Quando l'uso del piano cottura è prolungato nel tempo, potrebbe rimanere del calore residuo. La lettera "H" sul display avverte di non toccare il piano.

Protezione tramite auto spegnimento

L'auto spegnimento è un'ulteriore funzione di sicurezza del vostro piano cottura a induzione, che si attiva automaticamente se lo si dimentica acceso. Lo spegnimento automatico del piano cottura dipende dal livello di intensità utilizzato, come mostra la tabella qui di seguito:

Livello di intensità	La zona di cottura si spegne automaticamente dopo
1~5	8 ore
6~10	4 ore
11~14	2 ore
15	1ore

Quando, a fine cottura, la pentola viene rimossa, il piano cottura a induzione non scalda più e, dopo il segnale acustico della durata di 1 minuto, si spegne.

Nota bene:

le persone portatrici di pacemaker possono usare questo elettrodomestico solo sotto il controllo del proprio medico.

Installazione

Procedimento di installazione

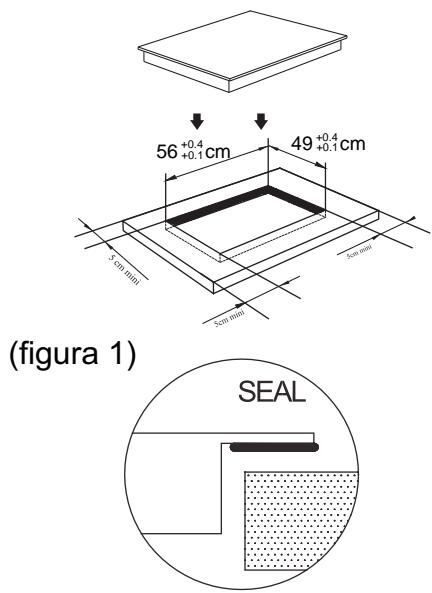

1. Praticare un foro sulla superficie del mobile, rispettando le misure indicate sul disegno; per una corretta installazione deve inoltre essere previsto uno spazio libero intorno al piano pari ad almeno 5 cm. Assicurarsi che lo spessore del supporto in cui deve essere incassato il piano sia di almeno 30 mm e che il materiale di cui è composto lo stesso sia resistente alle alte temperature per evitare che si deformi a causa del calore proveniente dal piano cottura (figura 1).

1. Assicurarsi sempre che il piano cottura a induzione sia ben saldo sul piano di appoggio e ben ventilato (figura 2).

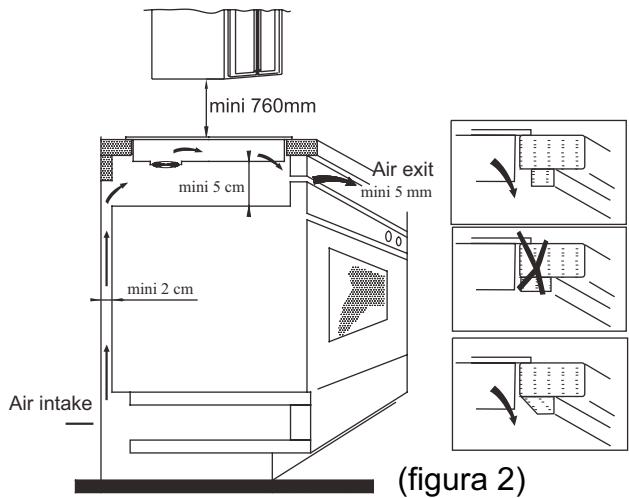

Nota: tra il piano cottura ed un eventuale elemento superiore, deve essere previsto uno spazio di almeno 760 mm.

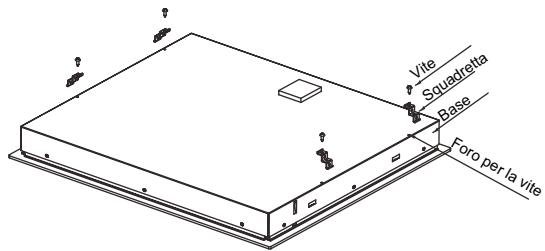

1. Dopo avere posizionato il piano cottura, fissarlo con quattro squadrette alla superficie d'appoggio (come indicato dalla figura). Regolare poi ogni singola squadretta in base allo spessore del piano d'appoggio.

Vite Squadretta Base Foro per la vite

Precauzioni

(1) Il piano cottura a induzione deve essere installato da personale tecnico qualificato. Non effettuare l'installazione da soli.
(2) Il piano cottura a induzione non deve essere montato su frigoriferi, lavastoviglie o asciugatrici.
(3) Il piano cottura a induzione deve essere installato in modo da poter garantire lo smaltimento ottimale del calore.
(4) La parete e la zona sottostanti il piano cottura a induzione devono essere resistenti al calore.
(5) Onde evitare danni, la sottile pellicola che incolla il piano di cottura al piano di appoggio deve essere resistente al calore.

4. Collegamenti elettrici

L'allacciamento alla rete elettrica deve essere eseguita da personale qualificato e secondo le norme vigenti. Le modalità di connessione del piano sono indicate nella figura 3.

Voltaggio e frequenza	Connessione elettrica
400V 2-N50/60Hz	1L1Nero	2L2Marrone	34NGrigio e Blu	5Giallo/ verde
220-240V50/60Hz	1LNero e Marrone		34NGrigio e Blu	5Giallo/ verde

Verificare che l'impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

La Casa Costruttrice declina ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata osservanza di questa norma.

Se l'apparecchio è sprovvisto di spina, applicare sul cavo una spina normalizzata che sia in grado di sopportare il carico indicato in targhetta.

Nel caso si desideri una connessione fissa alla rete, si dovrà interporre, tra l'apparecchio e la rete, un dispositivo omnipolare di interruzione con distanza dei contatti di almeno 3 mm

Se il cavo è danneggiato, deve essere sostituito solo da personale specializzato Il cavo non deve essere piagato o schiacciato.

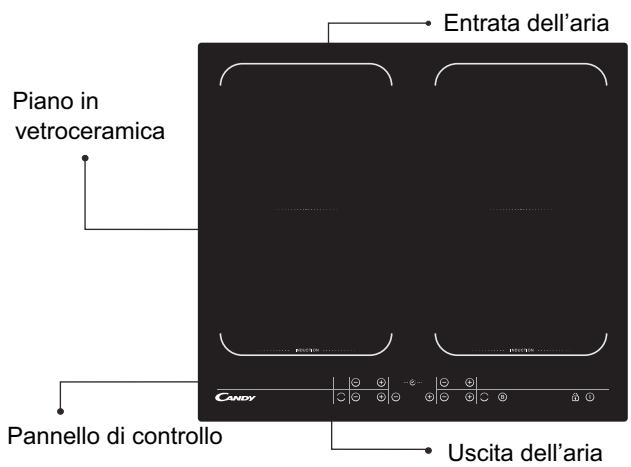

Descrizione del piano cottura a induzione

Piano in vetroceramica Entrata dell'aria Pannello di controllo CANDY Uscita dell'aria

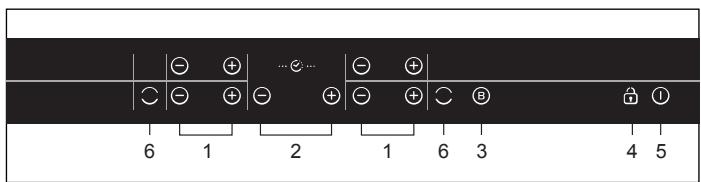

Schema del pannello di controllo

6 1 2 1 6 3 4 5

1. Regolazione potenza
2. Timer
3. Boost
4. Tasto blocco di sicurezza
   5.ON/OFF
5. Flexible Area activation

Istruzioni per l'uso

Quando non viene fornita corrente, il segnale acustico verrà emesso una volta e tutti indicatori si illumineranno per un secondo per poi disattivarsi. Il piano di cottura si trova ora in modalità di standby.

Posizionare la pentola al centro dell'area di cottura.

Istruzioni operative

Premere il tasto "①", su tutti gli indicatori si visualizzerà "--".

Selezionare il livello di potenza premendo il tasto "+" o "-" per la piastra pertinente. Premendo il tasto "+" o "-", inizialmente l'indicatore visualizzerà "8" o "1". Regolare la maggiore o minore potenza premendo il tasto "+" o "-".

Se si premono contemporaneamente i tasti "+" e "-" , l'impostazione di potenza ritorna su " 0 "e l'area di cottura si spegne.

NB : Quando si preme il tasto " ⏻ ", il piano di cottura a induzione ritorna in modalità di standby se non viene eseguita alcuna attività entro 1 minuti.

Durante la normale attività, a qualsiasi livello di intensità, la potenza totale sviluppata dalla zona #1 e dalla zona #2 non supera mai 3000W.

Durante la normale attività, a qualsiasi livello di intensità, la potenza totale sviluppata dalla zona #3 e dalla zona #4 non supera mai 3000W.

Funzione di aumento della potenza

Premere il tasto “ Ⓑ ”, l'indicatore del livello di potenza mostra " b "

Avvertenza:

1. La funzione di aumento della potenza è attiva solamente per 5 minuti, successivamente l'area di cottura passerà di nuovo alla sua impostazione iniziale.
2. La funzione di aumento della potenza è attiva su tutte le aree di cottura.
3. All'attivazione della funzione di aumento della potenza sulla 1a area di cottura, automaticamente viene applicato il livello 2 alla 2a area di cottura e viceversa.

All'attivazione della funzione di aumento della potenza sulla 3a area di cottura, automaticamente viene applicato il livello 2 alla 4a area di cottura e viceversa.

Annullamento della modalità "BOOST" (AUMENTO DI POTENZA)

Per annullare la modalità "Boost" (Aumento di potenza), premere il tasto "+" o "-" per l'area corrispondente.

Funzione timer

Se c'è più di 1 area accesa

- attivare l'area selezionata premendo il tasto "+" o "-" per quell'area, le cifre corrispondenti inizieranno a lampeggiare.

- quindi premere il tasto del timer " + " o " - " ⊖ --- + ➕ con l'indicatore del timer che lampeggia e l'indicatore del livello di potenza anch'esso lampeggiante e che visualizza " ∈ "

- ... + → - t. +

Premendo il tasto "+" o "-", inizialmente l'indicatore visualizzerà "☐: 1☐". Dopo aver impostato l'ora, è possibile selezionare il livello di potenza dell'area di cottura.

• Quindi impostare il tempo scegliendo tra 1 minuto e 9 ore e 59 minuti premendo il tasto "+" o "-".
• Premendo una volta il tasto "+" è possibile aumentare il tempo di un minuto ;

tenendo premuto il tasto "+" è possibile aumentare il tempo di 10 minuti ;

Quando il tempo supera 1 ora, tenere premuto il tasto "+" per aumentare il tempo di 30 minuti.

• Premendo una volta il tasto "-" è possibile diminuire il tempo di un minuto ;
  tenendo premuto il tasto "-" è possibile diminuire il tempo di 10 minuti ;
  Quando il tempo supera le 2 ore, tenere premuto il tasto "-" per diminuire il tempo di 30 minuti.
• Durante la modalità di timer, è possibile impostare il livello di potenza.

Se il timer è impostato su più di 1 area

- Il timer può essere impostato su tutte e 4 le aree di cottura. Quando si imposta contemporaneamente il tempo per diverse aree di cottura, sono visibili i punti decimali delle aree di cottura pertinenti.

Istruzioni per l'uso

- sul display del timer si visualizzerà il tempo che terminerà per primo. Il puntino dell'area corrispondente sarà visibile ma lampeggerà. Una volta terminato il conto alla rovescia del timer, l'area corrispondente verrà spenta. Quindi verrà mostrato il successivo tempo a scadere e l'area corrispondente mostrerà il puntino lampeggiante.

- Se si è impostato il timer che, tuttavia, non è attivo su nessuna area, esso funzionerà semplicemente da dispositivo di conto alla rovescia.

Nota:

1. Quando il timer è su 0 minuti, esso è annullato.
2. Quando si arriva al termine del tempo, l'area di cottura pertinente si spegne.
3. Dopo aver impostato il timer e l'indicatore del tempo lampeggia per 5 secondi, l'impostazione del tempo sarà confermata automaticamente.
4. In modalità timer, premere contemporaneamente il tasto "+" e "-" del timer per reimpostare la potenza a "0" ed annullare il tempo.

Modalità di sicurezza

Per garantire la sicurezza dei bambini, il piano di cottura ad induzione è installato con un dispositivo di blocco.

- Bloccaggio:

In modalità di funzionamento, premere il tasto " 🔒 ", quindi il piano di cottura passa alla modalità di bloccaggio, il timer visualizza "LOC" e gli altri tasti sono disabilitati ad eccezione del tasto " ⏻ ".

In modalità standby, premere il tasto "lock" (bloccaggio), quindi il piano di cottura passa alla modalità di bloccaggio, il timer mostra "Loc" e gli altri tasti sono disabilitati. Il timer mostra "Loc" per un po' e poi si spegne.

Se si preme il tasto, Ⓐ " Loc " si visualizzerà per un po'.

- Sbloccaggio

Tenere premuto il tasto "Lock" (Bloccaggio) per 3 secondi e la funzione di bloccaggio sarà disattivata

Area flessibile

Questa area può essere utilizzata come singola zona o come due differenti zone; ciò dipende dalle varie esigenze.

L'area flessibile è composta da due induttori indipendenti che possono essere controllati separatamente. Quando è in funzione solo la singola zona, la parte che non è occupata dalla pentola si spegne automaticamente dopo un minuto.

Per garantire un rilevamento corretto della pentola e una distribuzione uniforme del calore, la pentola deve essere posizionata adeguatamente:

-nella parte anteriore o posteriore della zona flessibile quando la pentola è inferiore a 22 cm -ovunque se di maggiori dimensioni

Come grande zona

Per attivare l'area flessibile come singola grande area, premere il tasto dedicato.

L'impostazione della potenza funziona come qualsiasi altra area.

Se la pentola viene spostata dalla parte anteriore a quella posteriore (o viceversa), l'area flessibile rileva automaticamente la nuova posizione mantenendo la stessa potenza.

Come due zone indipendenti

Per utilizzare l'area flessibile come due zone differenti con diversi livelli di intensità, premere i tasti dedicati.

Potenza massima di ogni zona di cottura

Zona di cottura	Normale	Boost
1	2000	3000
2	1500	2000
3	2000	3000
4	1500	2000
Flexible Area	3000	3600

Le potenze indicate possono variare a seconda del materiale di cui è fatta la pentola e delle sue dimensioni.

Selezione di recipienti da cucina per la cottura

padella in ferro per fritti

pentola in acciaio inox

tegame in ferro

padella in ferro

bollitore in acciaio inossodabile smaltato

pentola smaltata

piatto in ferro

1. Ci sono molteplici strumenti adatti per la cottura su piano a induzione. Questo piano di cottura è in grado di identificarli e di testarli applicando uno dei seguenti metodi:

posizionare la pentola su una zona di cottura. Se sull'indicatore di questa zona di cottura appare un livello di potenza, la pentola è adatta; se appare invece il simbolo “ ÷ ”, la pentola non è adatta alla cottura a induzione.

1. Applicare una calamita sulla pentola: se la calamita viene attratta dalla pentola, quest'ultima è adatta alla cottura a induzione.

NB: il fondo del recipiente deve contenere materiali che permettano la conduzione magnetica.

La pentola deve avere un fondo piatto con un diametro superiore a 14 cm.

Sicurezza e manutenzione

Utilizzare un interruttore di alimentazione di sicurezza dedicato.

Simple black arrow pointing right inside a gray circular border (no text or symbols)

Solo per uso interno.

Non lavare mai direttamente con acqua il piano cottura a induzione.

Se la superficie del piano cottura si rompe, spegnere tutto per evitare scosse elettriche.

Non scaldare i cibi confezionati in scatola senza prima aprire la confezione per evitare che quest'ultima scoppi a causa della dilatazione dovuta al calore.

Dopo un uso prolungato la zona di cottura rimane molto calda. Per evitare ustioni, non toccare la superficie del piano di cottura.

Controllare periodicamente che, sotto il piano cottura, la circolazione dell'aria non sia ostruita (ad es. da vetro, carta, ecc.).

Non lasciare oggetti metallici come coltelli, forchette, cucchiai e coperchi sul piano di cottura per evitare che si scaldino a loro volta.

Non usare mai il piano cottura a induzione in vicinanza di stufe a gas o a kerosene.

Non riporre detersivi, detergenti o materiali infiammabili sotto il piano cottura a induzione.

Non usare mai la pentola vuota (senza all'interno il cibo da cuocere), perché si può danneggiare ed è comunque pericoloso.

Non usare pentole con il fondo ruvido per evitare di danneggiare la superficie in vetroceramica del piano cottura.

Pulire regolarmente il piano cottura per evitare che lo sporco si accumuli e precluda il buon funzionamento dell'elettrodomestico.

Tenere l'elettrodomestico lontano dalla portata dei bambini o consentirne l'uso solo con la supervisione di un adulto.

Se il cavo di alimentazione è danneggiato deve essere sostituito da personale tecnico specializzato.

Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza.

Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio.

ATTENZIONE: non smaltire questo prodotto tra i rifiuti domestici. Deve essere eliminato separatamente.

Questo elettrodomestico è prodotto secondo la direttiva europea 2002/96/CE sullo smaltimento delle attrezzature elettriche ed elettroniche.

Rispettando le direttive imposte sullo smaltimento di questo dispositivo, si aiuta a prevenire eventuali danni all'ambiente e alla salute provocati da un errato smaltimento.

Questo simbolo indica che il prodotto non può essere smaltito come i normali rifiuti domestici, ma attraverso i centri di riciclo di materiale elettrico ed elettronico.

Per ulteriori informazioni sul trattamento, lo smaltimento ed il riciclo di questo prodotto, contattare il servizio smaltimento rifiuti locale oppure rivolgersi al negozio in cui l'articolo è stato acquistato.

Pulizia e manutenzione

La superficie del piano cottura può essere pulita come segue:

Tipo di sporco	Come pulire	Materiale per la pulizia
poco sporco	con acqua calda; poi asciugare	spugna
molto sporco	con acqua calda ed asciugare con una spugna abrasiva specifica per vetroceramica	spugna speciale per vetroceramica
incrostazioni	versare aceto bianco sull'incrostazione e pulire con un panno morbido, oppure usare un detergente apposito	foglio adesivo specifico per vetroceramica
Zucchero, plastica o alluminio fuso	Per rimuovere i residui usare un raschietto adatto per vetroceramica (per proteggere il vetro, è meglio usare un prodotto a base di silicone)	foglio adesivo specifico per vetroceramica

Nota: scollegare l'elettrodomestico prima di pulirlo.

Segnalazione guasto e controllo

Se si verifica un'anomalia, il piano cottura a induzione inserisce automaticamente una funzione di protezione e sul display appaiono i seguenti codici:

Problema	Possibili cause	soluzione
F0/F1/F2	guasto alla ventola	contattare il fornitore
F3-F8	guasto al sensore della temperatura	contattare il fornitore
E1/E2	tensione elettrica anomala	controllare che ci sia alimentazione elettrica. Dopo questa verifica accendere nuovamente l’apparecchio
E3/E4	temperatura anomala	controllare la pentola
E5/E6	irradiazione del calore insufficiente	riaccendere l’apparecchio dopo che si è raffreddato

Questa è una lista dei guasti più comuni.
Non smontare il piano cottura a induzione da soli per evitare pericoli e provocare danni maggiori.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del prodotto vi consigliamo di:

— verificare il buon inserimento della spina nella presa di corrente;
— verificare la tabella guasti soprarportata.

Nel caso non si individui la causa di mal funzionamento:

spegnere l'apparecchio non manometterlo e chiamare il Servizio di

Assistenza Tecnica.

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 199 12 13 14.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il “Numero

Utile” sotto indicato, sarà messo in contatto direttamente con il

NUMERO UTILE Assistenza Tecnica 199.123.123

Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti

dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola del prodotto (figura in ultima pagina). In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

Dichiarazione speciale

Tutti i contenuti di questo manuale sono stati attentamente controllati. Tuttavia, il produttore non si assume responsabilità per errori od omissioni nella stampa.

Inoltre, in un'eventuale revisione del manuale di istruzioni, potranno essere inserite modifiche tecniche senza preavviso. L'immagine del prodotto si riferisce a quello attuale.
