MANUALE UTENTE Iridea D2DCM06IRCH Tognana

grazie per aver scelto il la nostra macchina del caffè destinata esclusivamente per preparare il caffè espresso e cappuccino per il consumo domestico, utilizzando caffè macinato o cialde. Tognana Porcellane S.p.A. declina ogni responsabilità per eventuali danni che possano direttamente o indirettamente derivare a persone, cose ed animali domestici in conseguenza della mancata osservanza di tutte le prescrizioni indicate nell'apposito "Manuale d'uso" in tema di installazione, uso e manutenzione dell'apparecchio.

SIMBOLI PRESENTI NEL MANUALE/PRODOTTO E LORO
SIGNIFICATO

	Questo simbolo indica che è necessario leggere attentamente questo manuale prima dell’utilizzo. Porre particolare attenzione alle indicazioni sulla sicurezza. Conservare con cura il presente manuale in quanto parte integrante del prodotto.
	PERICOLO: la parola indica un potenziale pericolo imminente con un elevato livello di rischio che, se non evitato, ha l’alta probabilità di provocare lesioni gravi o morte
	AVVERTIMENTO: la parola indica un potenziale pericolo con un livello di rischio medio che, se non evitato, ha l’alta probabilità di provocare lesioni gravi o morte
	ATTENZIONE: la parola indica un potenziale pericolo con un livello di rischio basso che, se non evitato, potrebbe portare a lesioni minori o moderate.
	ATTENZIONE - SUPERFICIE CALDA!: La temperatura superficiale della zona cui è applicato può raggiungere valori pericolosi e per questo motivo deve essere evitato il contatto diretto con la pelle e con tessuti/materiali sensibili al calore.
	Classe I: questo simbolo indica che la protezione dell’apparecchio non si basa unicamente sull'isolamento principale, ma necessita di una misura di sicurezza supplementare.
	NOTA IMPORTANTE: le parole indicano informazioni utili al corretto utilizzo del prodotto.
	Questo simbolo riportato sul prodotto o sulla confezione indica che l’apparecchio alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti domestici per permetterne un adeguato trattamento e riciclo.
	Questo simbolo indica che l’apparecchio è conforme ai requisiti di sicurezza previsti da regolamenti/direttive comunitarie europee.

SICUREZZA DEL PRODOTTO

NOTE IMPORTANTI SULL'UTILIZZO CORRETTO

1. Questo apparecchio è destinato esclusivamente per preparare il caffè espresso e cappuccino per il consumo domestico, utilizzando caffè macinato o cialde.

2. Questo apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali:
   *aree di cucina del personale di negozi, uffici e altri ambienti di lavoro;
   *agriturismi;
   *clienti di alberghi, pensioni e altri ambienti di tipo residenziale;
   *ambienti tipo bed and breakfast.

3. Questo prodotto non è un giocattolo.

4. Utilizzare il prodotto per il solo scopo per cui è stato progettato. Il produttore non è responsabile per danni o ferite causati da un utilizzo scorretto.

5. Riparazioni o modifiche non autorizzate invalideranno la garanzia.

6. Non utilizzare all'aperto.

7. Non lasciare mai l'apparecchio acceso incustodito.

8. Non collocare sopra o vicino a fornelli a gas o elettrici caldi o in un forno caldo.

9. Verificare periodicamente il livello dell'acqua nel serbatoio. Non utilizzare la macchina senza acqua nel serbatoio.

10. Prima dell'utilizzo, collocare l'apparecchio su una superficie solida, piana e orizzontale.

11. Per spegnere manualmente l'apparecchio, premere il pulsante di accensione/spegnimento.

12. Non mettere mai l'apparecchio in lavastoviglie.

13. Utilizzare solo accessori e parti di ricambio originali o raccomandati dal costruttore.

PERICOLO

PRODOTTO

1. Prima di collegare l'apparecchio all'alimentazione, verificare che la tensione indicata sull'apparecchio corrisponda alla tensione della propria abitazione. Collegare l'apparecchio ad una presa di corrente dotata di efficiente messa a terra. Il costruttore non può essere

considerato responsabile per eventuali incidenti causati dalla mancanza di messa a terra dell'impianto.

1. Non lasciare parti dell'imballo (buste di plastica, polistirolo espanso, ecc.) a portata di mano di bambini o persone non autosufficienti, poiché questi oggetti sono potenziali fonti di pericolo (es: rischio di soffocamento).
2. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.
3. Sorvegliare i bambini affinché non giochino con l'apparecchio.
4. Lasciare uno spazio di almeno 3 cm tra la macchina da caffè ed eventuali pareti laterali o posteriori e lasciare uno spazio di almeno 15 cm sopra la macchina da caffè.
5. Non riempire l'apparecchio oltre il limite massimo o al di sotto del limite minimo indicati. Se l'apparecchio è troppo pieno, potrebbe fuoriuscire liquido bollente.
6. Scollegare l'apparecchio dalla presa quando non è in uso, mentre lo si riempie, durante gli spostamenti.
7. Lasciare raffreddare l'apparecchio prima di pulirlo.
8. L'utilizzo scorretto del prodotto può causare danni o ferite.
9. Al fine di evitare scosse elettriche, non immergere il corpo del prodotto in acqua o altri liquidi.
10. Evitare di bagnare o spruzzare liquidi sulla macchina da caffè. In caso di contatto con liquidi, scollegare immediatamente il cavo dalla presa elettrica e asciugare accuratamente.
11. Non utilizzare detergenti aggressivi o oggetti taglienti per pulire la macchina da caffè.
12. Non apportare modifiche all'apparecchio.
13. Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l'apparecchio, togliere la spina dalla presa di corrente e coprire la fiamma con un coperchio o con una coperta ignifuga.
14. Non posizionare l'apparecchio vicino a rubinetti o lavandini.
15. La superficie dell'elemento riscaldante è soggetta a calore residuo dopo l'uso. Non toccare fino a completo raffreddamento

dell'apparecchio.

1. Questo apparecchio non contiene parti riparabili. Non cercare di ripararlo da solo. Far eseguire la manutenzione da un centro assistenza qualificato utilizzando solo parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza del prodotto.

2. Non utilizzare l'apparecchio in ambienti ad alta temperatura, molto umidi, bagnati o nelle vicinanze di materiale infiammabile.

3. Non utilizzare se l'apparecchio è caduto o è stato in qualche modo danneggiato. Non tentare la riparazione da soli. Contattare il rivenditore per la riparazione/sostituzione, se in garanzia, oppure l'assistenza clienti.

CAVO E SPINA

1. Il cavo di alimentazione deve essere collegato a una presa elettrica AC (corrente domestica standard). Non utilizzare altre prese elettriche.

2. In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adeguato da personale qualificato. É sconsigliabile l'uso di adattatori, prese multiple, e/o prolunghe. Qualora il loro uso si rendesse necessario, utilizzare esclusivamente adattatori semplici o multipli e prolunghe conformi alle vigenti norme di sicurezza, facendo attenzione a non superare il limite di potenza marcato sull'adattatore e/o prolunga.

3. Non utilizzare il cavo di alimentazione se danneggiato.

4. Utilizzare solamente il cavo di alimentazione presente all'interno della confezione.

5. Al fine di evitare scosse elettriche, non immergere il cavo di alimentazione in acqua o altri liquidi.

6. Il cavo di alimentazione deve essere utilizzato in un luogo asciutto e pulito. L'impiego in ambienti umidi o sporchi può dar luogo a rischi di incendi, scosse elettriche o folgorazione.

7. Non toccare il cavo o la spina di alimentazione con le mani bagnate.

8. Non far penzolare il cavo dal piano di lavoro.

9. Attenzione a non tirare o inciampare nel cavo di alimentazione. Tenere il cavo lontano da fonti di calore, oggetti caldi o fiamme libere.

10. Scollegare il cavo dalla rete elettrica prima della pulizia e quando non è utilizzato. Per scollegare, spegnere l'apparecchio, quindi rimuovere la spina dalla presa a muro. Non tirare il cavo ma afferrare la spina.

11. Collegare sempre prima la spina all'apparecchio, quindi collegare il cavo alla presa a muro. Accertarsi che il cavo sia completamente

esteso.

1. Il cavo non deve essere attorcigliato o avvolto attorno all'apparecchio.
2. Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato. Non tentare la riparazione da soli. Contattare il rivenditore per la riparazione/sostituzione, se in garanzia, oppure l'assistenza clienti.
3. Non utilizzare cordoni prolungatori, ciabatte elettriche o dispositivi timer.

PERICOLO SCOTTATURE!

1. Non toccare le parti calde dell'apparecchio per evitare ustioni (Vedi 1 e 2 di Fig. 1)

1 2

Fig. 1

1. La macchina da caffè genera calore e produce acqua calda e vapore durante il funzionamento.
2. Non toccare il ripiano scaldatazze durante il funzionamento.
3. Per evitare spruzzi, non sganciare mai il portafiltro mentre la macchina è in erogazione ed attendere sempre qualche secondo dopo l'erogazione.

CONFORMITÀ DEL PRODOTTO

Il produttore Tognana Porcellane S.p.A. dichiara che il prodotto Macchina del caffè espresso con display digitale Mod. Iridea è conforme alla Direttiva 2014/30/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.

Il produttore Tognana Porcellane S.p.A. dichiara che il prodotto Macchina del caffè espresso con display digitale Mod. Iridea è conforme alla Direttiva 2014/35/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Il produttore Tognana Porcellane S.p.A. dichiara che il prodotto Macchina del caffè espresso con display digitale Mod. Iridea è conforme alla Direttiva 2009/125/CE del Parlamento Europeo e del Consiglio, del 21 ottobre 2009, relativa all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi all'energia

Il produttore Tognana Porcellane S.p.A. dichiara che il prodotto Macchina del caffè espresso con display digitale Mod. Iridea è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio, del 8 giugno 2011 e successiva Direttiva Delegata 2015/863 della Commissione, sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

DATI TECNICI

• Capacità: 700 ml
• Potenza: 1100W
• Tensione di ingresso: 220-240Vac \~ 50-60Hz; 16A
  • Dimensioni: 17,5 x 30,5 x 32,5 cm
• Peso netto: 2800 g

CONSUMO ENERGETICO

Informazioni sul prodotto per il consumo di energia e il tempo massimo per raggiungere la modalità di basso consumo applicabile.

Modalità standby	0,31 W
Tempo massimo necessario affinché l'apparecchio raggiunga automaticamente la modalità o la condizione di basso consumo applicabile.	19 minuti

COMPONENTI

1. Ripiano scaldatazze 2. Erogatore caldaia 3. Portafiltro 4. Vassoio poggiatazze in acciaio inox 5. Vaschetta raccogligocce 6. Erogatore acqua calda/vapore 7. Manopola vapore/acqua calda 8. Impugnatura erogatore acqua/vapore 9. Coperchio serbatoio acqua 10. Serbatoio acqua 11. Misurino/pressino

12. Filtro cialda 13. Filtro caffè macinato in polvere 1 tazza 14. Filtro caffè macinato in polvere 2 tazze 15. Tasto di accensione/spegnimento 16. Indicatore luminoso caffè 1 tazza 17. Indicatore luminoso caffè 2 tazze 18. Indicatore luminoso acqua calda 19. Indicatore luminoso vapore 20. Manopola selettore funzioni 21. Unità principale

PRIMA DEL PRIMO UTILIZZO

1. Estrarre dall'imballo i diversi componenti, assicurarsi della loro integrità e completezza, rimuovere con delicatezza eventuali protezioni ed etichette. La confezione contiene:

• N. 1 Unità principale
• N. 1 Serbatoio acqua
• N. 1 Vaschetta raccogligocce
• N. 1 Vassoio poggiatazze in acciaio
• N. 1 Misurino/pressino
• N. 1 Portafiltro
• N. 1 Filtro cialda ESE
• N. 1 Filtro caffè macinato in polvere 1 tazza
• N. 1 Filtro caffè macinato in polvere 2 tazze

• N. 1 Manuale d'uso

1. Assicurarsi che tutte le parti siano assemblate correttamente e in posizione prima dell'uso.
2. Lavare tutte le parti a contatto con gli alimenti, seguendo le indicazioni del paragrafo "PULIZIA E MANUTENZIONE".
3. Sfilare il serbatoio tirandolo verso l'alto (10).
4. Rimuovere il tappo di protezione posto sulla valvola situata sul fondo del serbatoio (se presente).
5. Riempire il serbatoio (10) con acqua fresca e pulita direttamente sotto al rubinetto o utilizzando una caraffa, facendo attenzione a non superare il livello massimo MAX indicato sul serbatoio o al di sotto del livello minimo MIN.

E' preferibile usare acqua minerale naturale in bottiglia con una durezza media, controllando che il residuo fisso indicato nella tabella non sia troppo elevato (l'ideale è un valore compreso tra 75mg/l e 250 mg/l) e considerando che la totale mancanza di minerali priva il caffè del suo caratteristico sapore.

PRIMO UTILIZZO

1. Accendere l'apparecchio tenendo premuto qualche secondo il tasto di accensione/spegnimento (15): le spie dei tasti (16), (17) e (18) si accendono lampeggianti, fino a quando non si raggiunge la temperatura preimpostata.
2. Assicurarsi che la manopola vapore/acqua calda (7) sia in posizione spento (O). Se la manopola è in posizione vapore/acqua ( ) o qualsiasi altra posizione, la macchina emette 5 beep per rircordare all'utente di ruotare la manopola in posizione spento (O).
3. La macchina da caffè è pronta all'uso appena le spie diventano fisse.
4. Ruotare la manopola (20) sulla funzione acqua calda e premerla.
5. Non appena la spia diventa fissa, posizionare un contenitore sotto all'erogatore acqua calda/vapore (6).
6. Ruotare la manopola vapore/acqua calda (7) in posizione 🎩/O ed erogare acqua calda finché non esce vapore.

Questa operazione dovrà essere effettuata anche qualora il serbatoio dovesse rimanere senza acqua durante il funzionamento.

1. Quindi richiudere la manopola vapore/acqua calda (7) portandola in posizione O.
2. Effettuare la pulizia dei tubi interni della macchina prima dell'uso come indicato di seguito:

a) Agganciare il portafiltro allineando il manico al simbolo 🔒 e ruotandolo verso destra fino alla posizione 🔒
b) Posizionare un bicchiere sotto l'erogatore del caffè.
c) Premere una volta la manopola (20), ruotarla sulla funzione caffè 2 tazze e premerla di nuovo. Riempire 2 bicchieri di acqua.
d) Ripetere l'operazione almeno 3 volte.
e) Al termine dell'operazione, eliminare l'acqua dalla vaschetta raccogligocce.

FUNZIONAMENTO

NOTA IMPORTANTE

• Prima di accendere la macchina, accertarsi che la manopola vapore/acqua calda (7) sia in posizione O.

• Dopo l'operazione di erogazione del vapore o acqua, riportare la manopola dell'acqua/vapore (7) in posizione O e premere la manopola funzioni (20).

• Accendere l'apparecchio tenendo premuto qualche secondo il tasto di accensione/spegnimento ⏻(15): le spie dei tasti (16), (17) e (18) si accendono lampeggianti, fino a quando non si raggiunge la temperatura preimpostata.

• La macchina da caffè è pronta all'uso appena le spie diventano fisse.

A) ESPRESSO CON CAFFE' MACINATO

1. Inserire il filtro per caffè macinato da una o due tazze nel portafiltro (sotto ad ogni filtro è impresso il numero corrispondente 1-CUP/2-CUP).
2. Riempire il filtro con un misurino raso di caffè macinato se si vuole preparare un solo caffè, altrimenti riempire il filtro con 2 misurini rasi se si desidera preparare 2 caffè.		↓
3. Premere il caffè macinato utilizzando il pressino (11).4. Togliere il caffè macinato in eccesso dal bordo del portafiltro.
5. Agganciare il portafiltro allineando il manico al simbolo(A) e ruotandolo verso destra fino alla posizione(B).6. Posizionare la tazza o le tazze sotto i beccucci del portafiltro e ruotare la manopola (20) sull'indicatore 1tazza 0-2 tazze .7. La spia lampeggia, premere la manopola (20) per avviare l'erogazione.

1. La macchina si arresta automaticamente raggiunta la quantità di caffè già preimpostata.

Se si desidera una quantità inferiore di caffè, premere la manopola (20), oppure memorizzare la quantità di caffè desiderata seguendo le indicazioni del paragrafo "PERSONALIZZARE LA QUANTITA' DI CAFFÈ EROGATO"

1. Togliere la/le tazzina/e e servire.

2. Per preparare altri caffè, sganciare il portafiltro ruotando l'impugnatura verso sinistra, svuotare il filtro dalla polvere di caffè già utilizzata e riempire nuovamente con caffè macinato.

3. Al termine dell'utilizzo spegnere la macchina tenendo premuto per qualche secondo il tasto di

accensione/spegnimento (15)

Suggerimenti utili:

• Per ottenere un caffè forte, premere molto il caffè macinato con il pressino.
- Per ottenere un caffè leggero, premere poco il caffè macinato con il pressino.
- Dopo l'accensione, per i primi caffè suggeriamo di preriscaldare adeguatamente le tazzine prima di preparare il caffè.

PERICOLO SCOTTATURE!

Per evitare spruzzi, non sganciare il portafiltro durante l'erogazione, ma attendere qualche secondo ad erogazione completata.

PERICOLO

Non lasciare la macchina incustodita durante la preparazione.

B) ESPRESSO CON CIALDA

1. Inserire il filtro per il caffè in cialda nel portafiltro, posizionandolo correttamente.
2. Inserire la cialda centrandola il più possibile all'interno del filtro.
3. Agganciare il portafiltro allineando il manico al simbolo 🔒 e ruotandolo verso destra fino alla posizione

1. Posizionare la tazza sotto i beccucci del portafiltro e ruotare la manopola (20) sull'indicatore 1 tazza
2. La spia lampeggia, premere la manopola (20) per avviare l'erogazione.
3. La macchina si arresta automaticamente raggiunta la quantità di caffè già preimpostata.

Se si desidera una quantità inferiore di caffè, premere la manopola (20).

1. Togliere la/le tazzina/e e servire.
2. Per preparare altri caffè, sganciare il portafiltro ruotando l'impugnatura verso sinistra, svuotare il filtro dalla polvere di caffè già utilizzata e riempire nuovamente con caffè macinato.
3. Al termine dell'utilizzo spegnere la macchina tenendo premuto per qualche secondo il tasto di

accesione/spegnimento (15)

Assicurarsi di operare con cautela. Il vapore può provocare ustioni o lesioni. Pulire l'erogatore del vapore con una spugna bagnata subito dopo che il vapore smette di fuoriuscire facendo attenzione a non scottarsi!

1. Preparare il caffè espresso utilizzando tazze grandi.
2. Ruotare la manopola (20) sull'indicatore vapore ⚙ e la spia lampeggia, premere la manopola (20).
3. Riempire un contenitore con circa 100 grammi di latte parzialmente scremato o latte intero freddo per ogni cappuccino che si desidera preparare. Si consiglia un bricco di diametro non inferiore a 70 mm e assicurarsi che l'altezza del bricco sia sufficiente in quanto il latte raddoppia di volume,
4. Quando la spia diventa fissa, posizionare un recipiente vuoto sotto all'erogatore vapore (6) e aprire la manopola vapore/acqua calda (7) in posizione 📋/O per spurgare l'eventuale acqua presente e quindi richiudere la manopola.

1. Posizionare il contenitore con il latte sotto all'erogatore (6) immergendolo leggermente nel latte. Ruotare la manopola vapore/acqua calda (7) in posizione e muovere lentamente il contenitore dal basso verso l'alto per ottenere una schiuma più cremosa.
2. Una volta raddoppiato il volume del latte, immergere l'erogatore vapore in profondità e riscaldare il latte. Fermare l'erogazione ruotando la manopola vapore in senso orario in posizione O.
3. Versare il latte nelle tazze con il caffè espresso. Dolcificare a piacere e, se lo si desidera, spolverare la spuma con un po' di cacao in polvere.
4. L'erogatore vapore può essere utilizzato per montare il latte, erogare acqua calda o preparare cioccolata calda.

PERICOLO! TEMPERATURA ELEVATA

Al temine dell'operazione vapore, se si seleziona la modalità caffè per erogare il caffè, la spia " [icon] " o " " lampeggia rapidamente per indicare che la temperatura è troppo alta per erogare il caffè. In questo caso, non è possibile utilizzare la modalità caffè ed è necessario raffreddare la macchina nel seguente modo:

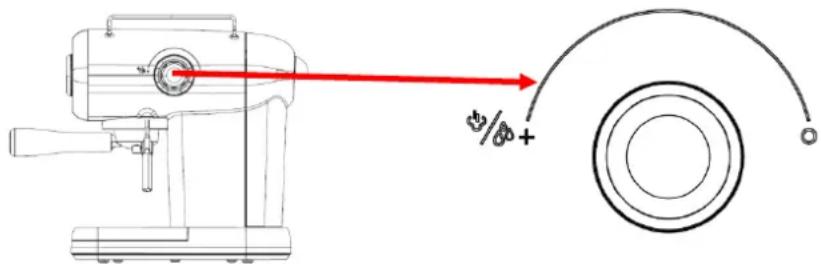

1) ruotare in senso antiorario la manopola acqua/vapore (7) sulla posizione 🎩/0, l'acqua verrà pompata per raffreddare la macchina.
2) Quando la macchina raggiunge una temperatura adeguata, la pompa smette di funzionare e l'acqua smette di fuoriuscire automaticamente, tutte le spie lampeggiano.
3) Riportare la manopola dell'acqua/vapore (7) in posizione O, la macchina tornerà in modalità standby e ora il caffè può essere erogato normalmente.

1. Ruotare la manopola funzioni (20) sull'indicatore acqua calda Ⓤ e premerla, la spia diventa fissa.
2. Posizionare un recipiente sotto all'erogatore vapore/acqua calda (6).
3. Ruotare la manopola vapore/acqua calda (7) in posizione 📋/O per far uscire l'acqua calda.
4. Fermare l'erogazione ruotando la manopola vapore in senso orario in posizione O.
5. Al termine dell'utilizzo spegnere la macchina tenendo premuto per qualche secondo il tasto di

accensione/spegnimento (15)

PERSONALIZZARE LA QUANTITA' DI CAFFÈ EROGATO

Una volta terminato il preriscaldamento della macchina, ruotare la manopola di controllo (20) sulla funzione caffè singolo , quindi premere e tenere premuto la manopola funzione (20) per 3 secondi per iniziare l'erogazione del caffè.

Raggiunta la quantità desiderata, premere la manopola di controllo (20) per interrompere la preparazione del caffè (Min: 10 secondi, Max: 30 secondi). In questo modo l'impostazione predefinita del caffè in tazza singola è stata modificata.

Eseguire la stessa procedura per impostare il volume desiderato per due tazze (Min: 30 secondi; Max: 50 secondi).

- Annullare la personalizzazione del caffè erogato

Dopo il preriscaldamento, il pulsante della tazza singola/doppia sarà costantemente acceso. Quando la macchina è in modalità standby, premere a lungo la manopola di controllo per 3 secondi. Si sentiranno 3 beep e la quantità precedentemente memorizzata verrà cancellata e saranno ripristinate le impostazioni originali di fabbrica.

FUNZIONE DI SPEGNIMENTO AUTOMATICO

La macchina si spegnerà automaticamente se non viene eseguita alcuna operazione per 30 minuti. È possibile premere “ ⏻ ” per riaccendere la macchina.

PULIZIA E MANUTENZIONE

Prima di procedere con la pulizia, scollegare sempre l'apparecchio dalla presa di corrente e lasciarlo raffreddare completamente.

PERICOLO

Non immergere la macchina da caffè in acqua o altri liquidi

La pulizia dell'apparecchio risulterà più facile se eseguita subito dopo l'uso.

a) Pulire l'esterno della macchina

Pulire spesso il corpo della macchina, il serbatoio dell'acqua, il vassoio poggiatazze e la vaschetta raccogligocce con una spugna umida, quindi asciugarli.

b) Pulizia dei filtri del caffè

Pulire i filtri del caffè regolarmente sotto l'acqua corrente. Se i fori risultano ostruiti pulirli con uno spillo o una spazzola.

c) Pulizia dell'erogatore dopo aver schiumato il latte

Pulire l'erogatore immediatamente dopo l'uso:

1. Ruotare la manopola vapore per far fuoriuscire un pò di vapore e far defluire il latte rimasto al suo interno.

2. Spegnere la macchina premendo l'interruttore di accensione/spegnimento (15).

3. Tenere fermo il tubo dell'erogatore tramite l'apposita impugnatura (8) e con l'altra ruotare l'erogatore sfilando l'ugello verso il basso.

1. Lavare accuratamente l'ugello con acqua tiepida.
2. Inserire nuovamente l'ugello all'interno del tubo dell'erogatore infilandolo verso l'alto e ruotandolo in senso antiorario.

d) Pulizia erogatore caldaia

L'erogatore caldaia va risciacquata ogni 200 caffè o almeno una volta al mese erogando circa 500 ml di acqua premendo il tasto caffè senza inserire il caffè macinato in polvere o la cialda.

e) Pulizia del serbatoio dell'acqua

Pulire il serbatoio dell'acqua circa due volte al mese con un panno umido e detergente delicato.

PERICOLO! Non mettere il corpo motore, la base e il serbatoio vastoviglie o immergere in liquidi.

NOTA IMPORTANTE

: Non usare detergenti chimici, lana d'acciaio o detergenti abrasivi per la pulizia.

f) Decalcificazione

Per garantire un funzionamento efficiente alla macchina del caffè, per pulire le tubature interne e per preservare il sapore del caffè, la macchina da caffè deve essere periodicamente decalcificata, pulita e sottoposta a manutenzione.

Dopo circa 300 cicli, è consigliato eseguire le operazioni di decalcificazione della macchina.

1. Versare l'agente decalcificante (circa 10 g) nel serbatoio dell'acqua e riempire il serbatoio dell'acqua con acqua fino al livello MAX. Si prega di utilizzare "decalcificante domestico.
2. Accendere la macchina e attendere che si riscaldi correttamente, quindi posizionare una tazza di

grande capacità sotto l'erogatore del caffè (2) e un contenitore sotto l'erogatore acqua calda/vapore (6).

1. Utilizzare la modalità caffè per consentire all'acqua decalcificante di fluire attraverso la tubazione dell'acqua del caffè della macchina, quindi utilizzare la modalità acqua calda: la pompa dell'acqua inizia a funzionare e l'acqua decalcificante scorre attraverso la tubazione del vapore, ripetere almeno l'operazione sopra 5 volte.

2. Sostituire il serbatoio dell'acqua con acqua pulita e utilizzare la modalità caffè per consentire all'acqua di fluire attraverso la tubazione dell'acqua del caffè della macchina, quindi utilizzare la modalità acqua calda per consentire all'acqua pulita di fluire attraverso la tubazione del vapore, ripetere l'operazione sopra descritta almeno 5 volte. A questo punto la macchina ha completato la decalcificazione.

g) Conservazione

• Lasciar raffreddare completamente l'apparecchio prima di riporlo o di avvolgere il cavo di alimentazione.
• Assicurarsi che tutte le parti siano pulite e asciutte prima di riporle.
  • Non riporre mai l'apparecchio quando è ancora bagnato.
• Si consiglia di conservare l'apparecchio in un luogo asciutto, pulito e lontano da umidità e polvere.

RISOLUZIONE DEI PROBLEMI

Problema	Causa	Soluzione
Perdite d'acqua dal fondo della macchina	C'è acqua in eccesso nella vaschetta raccogligocce. Svuotare il vassoio antigoccia	Svuotare il vassoio antigoccia
	La macchina non funziona correttamente	Si prega di contattare il rivenditore oppure l'assistenza clienti
L'acqua fuoriesce dal lato del filtro	E' presente del caffè sul bordo del filtro	Pulire il filtro
	Il caffè macinato è stato conservato a lungo in un luogo caldo e umido	Utilizzare caffè macinato fresco adatto per macchine da caffè espresso, o conservare il caffè macinato inutilizzato in un luogo fresco e asciutto. Dopo aver aperto una confezione di caffè macinato, richiuderla ermeticamente e conservarla in frigorifero per mantenerne la freschezza
La macchina ha smesso di funzionare	Il cavo di alimentazione non è collegato bene	Collegare correttamente il cavo di alimentazione in una presa a muro, se l'apparecchio continua a non funzionare, contattare il rivenditore oppure l'assistenza clienti.
L'erogatore acqua/vapore non funziona	L'indicatore vapore (19) non è acceso	L'erogatore può essere utilizzato per schiumare solo quando la spia è accesa
	La brocca è troppo grande o la forma non è adatta	Usare una brocca alta e stretta
	E' stato utilizzato latte scremato	Utilizzare latte intero o latte parzialmente scremato
La crema del caffè è chiara e fuoriesce velocemente dal beccuccio	Il caffè macinato è poco pressato	Pressare maggiormente il caffè
	La quantità del caffè macinato è scarsa	Aumentare la quantità del caffè
	La macinatura del caffè è grossa	Utilizzare solo caffè macinato adatto per macchina da caffè espresso.
	Qualità del caffè macinato non corretta	Cambiare il tipo di caffè macinato.
La crema del caffè è scura e fuoriesce lentamente dal beccuccio	Il caffè macinato è stato pressato	Pressare meno il caffè
	La quantità del caffè macinato è eccessiva	Diminuire la quantità di caffè
	L'erogatore caldaia o il filtro sono ostruiti	Pulire la doccia e il filtro
Caffè non caldo	Inattività della macchina per un tempo prolungato	Erogare acqua calda nella stessa tazza in cui si preparerà il caffè in modo da scaldare la tazza.
Il problema non si risolve	Rivolgersi al rivenditore o all'assistenza clienti.

INFORMAZIONI SULLO SMALTIMENTO

PRODOTTO

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)", la presenza del simbolo del bidone barrato indica che questo apparecchio non è da considerarsi rifiuto urbano: il suo smaltimento deve pertanto essere effettuato mediante raccolta separata. Lo smaltimento effettuato in maniera non separata può costituire un potenziale danno per l'ambiente e per la salute. Tale prodotto può essere restituito al distributore all' atto dell'acquisto di un nuovo apparecchio.

Lo smaltimento improprio dell'apparecchio costituisce condotta fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per ulteriori informazioni è possibile rivolgersi all' amministrazione locale competente in materia ambientale.

IMBALLO

Per informazioni su come smaltire correttamente gli imballi che proteggono questo prodotto e le sue parti e/o accessori, seguire le indicazioni riportate nel packaging.

GARANZIA PICCOLI ELETTRODOMESTICI A MARCHIO "TOGNANA"

La Società Tognana Porcellane S.p.A. ringrazia i suoi Clienti per la scelta e garantisce che i propri apparecchi sono frutto delle ultime tecnologie e ricerche.

La presente garanzia trova applicazione unicamente per gli apparecchi piccoli elettrodomestici contraddistinti dal marchio “Tognana” e vale come garanzia convenzionale ai sensi dell’art.135-quinquies del Codice del consumo italiano (D.lgs. 6 settembre 2005, n.206). Con la presente garanzia non vengono in alcun modo pregiudicati i diritti espressamente previsti a favore del consumatore dalla normativa sulle vendite dei beni mobili di consumo, italiana o del Paese di residenza del consumatore: il consumatore potrà quindi sempre far valere i suoi diritti nei confronti del rivenditore presso il quale ha acquistato l’apparecchio, alle condizioni e nei termini previsti da tale normativa.

Ai sensi della presente garanzia, l'apparecchio è coperto dalla garanzia convenzionale per il periodo di due anni dalla data di acquisto da parte del primo utente.

Spetta al consumatore - attraverso un documento di consegna rilasciato dal rivenditore (o dalla stessa Tognana Porcellane S.p.A., nel caso di acquisto compiuto dal consumatore direttamente nello shop online di questa) oppure da altro documento probante (ad esempio, ricevuta fiscale, scontrino di cassa o similari, ordine di acquisto, ecc.), che riporti il nominativo del rivenditore e la data in cui è stata effettuata la vendita - dimostrare che la presente garanzia risulti ancora valida al momento della presentazione del reclamo di difettosità dell'apparecchio.

Nel caso di difettosità dell'apparecchio, ai sensi della presente garanzia, il consumatore potrà evidenziare tale difettosità rivolgendosi al rivenditore dell'apparecchio oppure contattando direttamente Tognana Porcellane S.p.A. all'indirizzo e-mail [e-mail], o al numero di telefono [phone].

Tognana Porcellane S.p.A. garantisce la riparazione o sostituzione gratuita dell'apparecchio e/o di suoi componenti che presentino difetti per accertate cause di fabbricazione e/o malfunzionamenti, in modo diretto o tramite centri di assistenza convenzionati (verificare gli eventuali contatti nel sito di Tognana Porcellane S.p.A.: www.tognana.com). Tognana Porcellane S.p.A. si riserva il diritto di effettuare la sostituzione integrale dell'apparecchio, qualora la riparabilità risultasse impossibile o troppo onerosa, con un altro apparecchio uguale o simile (ovvero che presenti caratteristiche funzionali ed estetiche analoghe a quelle dell'apparecchio acquistato), senza che il consumatore possa, in questa seconda ipotesi, contestare la scelta compiuta da Tognana Porcellane S.p.A.

Il consumatore, nella presentazione del reclamo, oltre a specificare il difetto riscontrato, fornendo pure documentazione fotografica, se indispensabile ai fini dell'accertamento della difettosità dell'apparecchio, dovrà comunicare i propri dati personali - nome e cognome, indirizzo di residenza, e-mail e numero di telefono - per ogni successivo contatto. Per il buon fine della sostituzione o riparazione dell'apparecchio, il consumatore sarà comunque tenuto a seguire le istruzioni fornite al riguardo dagli addetti di Tognana Porcellane S.p.A. o del centro di assistenza incaricato.

Tutti i costi di riparazione e di consegna dell'apparecchio in sostituzione o di componenti privi di difetti saranno interamente sostenuti da Tognana Porcellane S.p.A., la quale si farà pure carico dei costi di restituzione dell'apparecchio o del componente difettoso, qualora espressamente richiesto al consumatore.

Si precisa che, a seguito dell'avvenuta sostituzione o riparazione dell'apparecchio, la decorrenza della presente garanzia rimane quella del primo acquisto: pertanto, la prestazione eseguita in forza della garanzia non

prolunga il periodo di sua validità.

Ai fini dell'efficacia della presente garanzia, viene specificato che: l'apparecchio è stato progettato e costruito per un impiego esclusivamente domestico, facendo di conseguenza venir meno la presente garanzia un qualsivoglia altro differente utilizzo. Inoltre, l'apparecchio non potrà mai venir considerato difettoso qualora dovesse essere adattato o modificato per conformarsi a norme di sicurezza e/o tecniche nazionali o locali, in vigore nel Paese del consumatore, se al di fuori dell'Unione Europea.

In ogni caso, la presente garanzia non copre:

- le parti soggette ad usura o logorio, né quelle che necessitano di una sostituzione e/o manutenzione periodica;

- la negligenza o trascuratezza nell'uso dell'apparecchio (es. mancata osservanza delle istruzioni per il funzionamento dell'apparecchio);

- l'uso professionale dell'apparecchio;

- i difetti dovuti ad errata installazione, configurazione, aggiornamento di software/BIOS/firmware non eseguita da personale autorizzato Tognana Porcellane S.p.A;

- riparazioni o interventi eseguiti da personale non autorizzate da Tognana Porcellane S.p.A.;

- manipolazioni di componenti dell'apparecchio o, ove applicabile, del software;

- altre circostanze che, comunque, non possono farsi risalire a difetti di fabbricazione dell'apparecchio.

Tognana Porcellane S.p.A. declina ogni responsabilità per eventuali danni che possono, direttamente o indirettamente, derivare a persone, cose ed animali domestici in conseguenza della mancata osservanza di tutte le prescrizioni indicate nell'apposito libretto istruzioni e concernenti specialmente le avvertenze in tema di installazione, uso e manutenzione dell'apparecchio.

Ulteriori rivendicazioni, in particolare se relative a richieste di indennizzo, sono escluse, fatto salvo il caso in cui la responsabilità derivi da espressa previsione di legge. Al termine del periodo di validità della presente garanzia, o per beni che non siano coperti dalla stessa, Tognana Porcellane S.p.A. resta a disposizione del cliente per qualsiasi domanda o informazione. Ulteriori informazioni sono disponibili sul sito internet:

www.tognana.com.

Dear customer,
